Loại sản phẩm	Máy cưa đĩa không dây
Nhãn hiệu	Bosch
Mẫu mã	GKS 18V572 Professional
Nguồn điện	Pin Lithium-Ion 18 V (GBA 18V... hoặc ProCORE18V...)
Tốc độ không tải	5 000 vòng/phút
Độ sâu cắt tối đa (0°)	57 mm
Độ sâu cắt tối đa (45°)	41 mm
Đường kính lưỡi cưa	165 mm
Lỗ lắp lưỡi cưa	20 mm
Kích thước đế	134 x 280 mm
Trọng lượng (tùy loại pin)	3,2 – 4,3 kg
Khóa trục chính	Có
Phanh dừng ngay lập tức	Có
Đèn LED	Có
Nắp bảo vệ	Nắp bảo vệ kiểu lắc
Điều chỉnh độ sâu	Không cần dụng cụ, cần siết
Điều chỉnh góc nghiêng	0° đến 45°
Thanh dẫn hướng song song	Kèm theo
Bộ phận đẩy mạt cưa	Có kết nối hút bụi
Nhiệt độ sử dụng	-20°C đến +50°C
Bảo dưỡng	Làm sạch các khe thông gió và nắp bảo vệ thường xuyên
Phụ tùng thay thế	Có sẵn tại trung tâm dịch vụ Bosch
Bảo hành	Liên hệ trung tâm dịch vụ Bosch

Câu hỏi thường gặp - GKS 18V572 Professional BOSCH

Nên sử dụng pin nào với máy cưa GKS 18V572 ?

Chỉ sử dụng pin Bosch Lithium-Ion dòng GBA 18V... (≥ 4,0 Ah) hoặc ProCORE18V... (≥ 4,0 Ah). Không sử dụng pin khác.

Làm thế nào để thay lưỡi cưa ?

Trước tiên hãy tháo pin. Nhấn và giữ nút khóa trục chính (4). Nới lỏng vít siết bằng cờ lê lục giác (27) theo chiều ①. Hạ nắp bảo vệ xuống, tháo mặt bích và lưỡi cưa. Để lắp lưỡi mới, đặt lưỡi lên mặt bích giữ lưỡi (23) theo đúng chiều quay, vặn lại và siết chặt với lực 6-9 Nm.

Làm thế nào để điều chỉnh độ sâu cắt ?

Nới lỏng cần siết (7). Di chuyển máy cưa ra xa hoặc lại gần đế để điều chỉnh độ sâu. Siết chặt cần. Độ sâu phải sao cho một răng của lưỡi cưa chỉ nhô ra một chút dưới phôi.

Làm thế nào để điều chỉnh góc nghiêng ?

Nới lỏng cần siết (9) cho góc nghiêng. Nghiêng máy cưa sang một bên đến góc mong muốn (tối đa 45°), đọc trên thước đo (8). Siết chặt cần lại.

Máy cưa có được trang bị phanh không ?

Có, máy cưa được trang bị phanh dừng ngay lập tức giúp giảm thời gian dừng của lưỡi cưa sau khi nhả công tắc.

Làm thế nào để sử dụng thanh dẫn hướng song song ?

Thanh dẫn hướng song song (13) được gắn trên đế. Siết chặt vít cánh bướm (6) để khóa. Nó cho phép cắt thẳng dọc theo cạnh của phôi.

Nên sử dụng loại lưỡi cưa nào ?

Sử dụng lưỡi cưa đĩa có đường kính 165 mm, lỗ lắp 20 mm, độ dày tối đa 1,8 mm. Không sử dụng lưỡi HSS. Chọn lưỡi phù hợp với vật liệu cần cưa (gỗ).

Làm thế nào để vệ sinh máy cưa ?

Tháo pin. Làm sạch các khe thông gió và nắp bảo vệ bằng bàn chải. Loại bỏ bụi và mạt cưa khỏi nắp bảo vệ kiểu lắc. Các lưỡi cưa có thể được bôi dầu chống gỉ.

Tìm phụ tùng thay thế ở đâu ?

Liên hệ dịch vụ sau bán hàng của Bosch qua www.bosch-pt.com. Cung cấp mã 10 chữ số của dụng cụ. Phụ tùng thay thế có sẵn.

Làm thế nào để vận chuyển pin an toàn ?

Pin Lithium-Ion thuộc quy định về hàng nguy hiểm. Đối với vận chuyển cá nhân bằng đường bộ, không cần biện pháp đặc biệt. Đối với gửi qua hãng vận chuyển, hãy đóng gói pin để tránh đoản mạch và tham khảo ý kiến chuyên gia.

HƯỚNG DẪN NGƯỜI DÙNG GKS 18V572 Professional BOSCH

Bàn góc hướng dẫn sử dụng

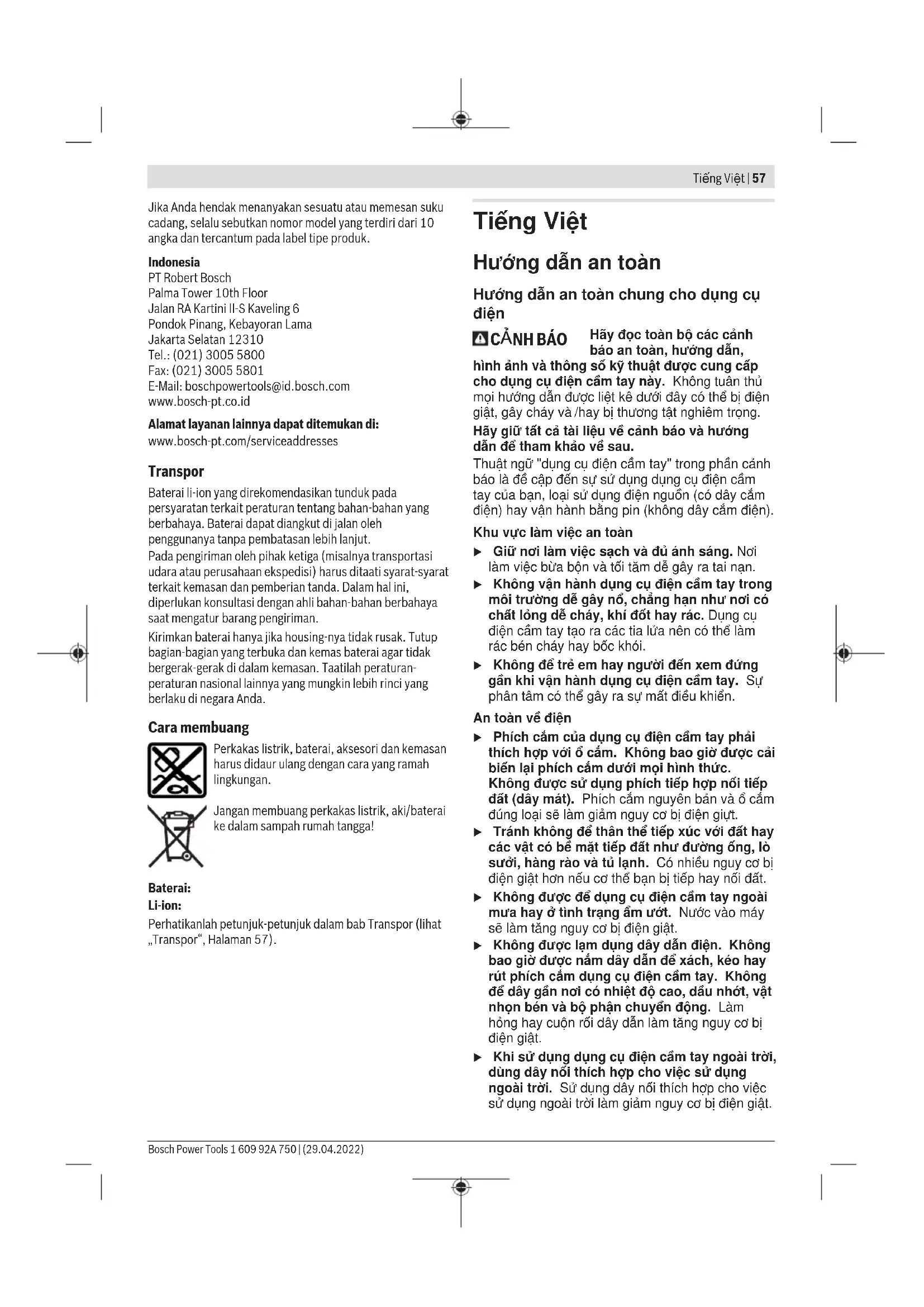

Tiếng Việt.... Trang 57

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật.

Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất.

Không được để dụng cụ điện cầm tay ngoài mưa hay ở nơi ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.

Không được làm dụng dây dẫn điện. Không bao giờ được dùng dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Dây dẫn bị hỏng hay cuộn rối làm tăng nguy cơ bị điện giật.

Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.

Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.

An toàn cá nhân

Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. Không rướn người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cầm tay

Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ

làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.

Không sử dụng dụng cụ điện cầm tay nếu công tắc không bật/tắt được. Bất kỳ dụng cụ điện cầm tay nào không thể điều khiển bằng công tắc đều nguy hiểm và phải được sửa chữa. Rút phích cắm khỏi nguồn điện và/hoặc tháo pin khỏi dụng cụ điện cầm tay (nếu có thể tháo được) trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện hoặc cất giữ dụng cụ điện cầm tay. Các biện pháp phòng ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không sử dụng ở nơi trẻ em không lấy được và không cho người chưa quen với dụng cụ điện cầm tay hoặc các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được hướng dẫn sử dụng. Bảo quản dụng cụ điện cầm tay và phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị lệch hay kẹt, các bộ phận bị nứt vỡ và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay kém. ▶ Giữ các dụng cụ cắt sắc bén và sạch sẽ. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt sắc bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. ▶ Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cắm v.v. đúng theo các chỉ dẫn này, lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.

Sử dụng và bảo quản dụng cụ dùng pin

▶ Chỉ được sạc pin lại với bộ nạp điện do nhà sản xuất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác. ▶ Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặc biệt dành riêng cho máy. Sử dụng bất cứ loại pin khác có thể dẫn đến thương tật hay cháy. ▶ Khi không sử dụng pin, để cách xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khóa, đinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một đầu

cực với một đầu cực khác. Sự chập mạch của các đầu cực với nhau có thể gây bỏng hay cháy.

Bảo quản ở tình trạng tốt, dung dịch từ pin có thể rò rỉ; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bỏng. Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hỏng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích. ▶ Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130°C có thể gây nổ. ▶ Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Nạp không đúng cách hoặc ở nhiệt độ ngoài phạm vi nạp đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy.

Bảo dưỡng

Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. ▶ Không bao giờ sửa chữa các bộ pin đã hư hại. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin.

Các hướng dẫn an toàn cho cưa tròn

Các quy trình cắt

▶ NGUY HIỂM: Không được cho tay vào khu vực cắt và lưỡi cắt. Đặt một tay lên tay nắm phụ, hoặc vỏ động cơ. Nếu dùng cả hai tay để giữ máy cưa, lưỡi cưa sẽ không thể làm đứt tay. ▶ Không được chạm tay vào phía dưới phôi gia công. Nắp bảo vệ không thể bảo vệ bạn khỏi lưỡi của phía dưới phôi gia công. ▶ Điều chỉnh độ sâu cắt theo độ dày của phôi gia công. Phải nhìn thấy ít nhất một răng của lưỡi cưa ở phía dưới phôi gia công. Trong khi cắt, tuyệt đối không dùng tay nắm phôi được cắt hoặc đặt phôi ngang chân của bạn. Cố định phôi gia công vào bàn thao tác cố định. Việc cố định phôi để giảm thiểu diện tích tiếp xúc với cơ thể, giảm thiểu làm kẹt lưỡi cưa hoặc mất kiểm soát là rất quan trọng. Cầm dụng cụ điện tại các bề mặt cầm nằm cách điện, khi thực hiện một thao tác tại vị trí mà dụng cụ cắt có thể tiếp xúc với dây điện ngầm. Việc tiếp xúc "trực tiếp" với dây có điện cũng có thể làm cho các phần kim loại hở của

dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành.

Khi xẻ dọc, luôn sử dụng lắp chắn dọc hoặc thanh dẫn hướng cạnh thẳng. Điều này cải thiện độ chính xác của đường cắt và giảm sự bó lưỡi cưa. ▶ Luôn sử dụng lưỡi cưa đúng kích cỡ và hình dạng (lưỡi kim cương khác với lưỡi tròn) của lỗ tâm. Các lưỡi không khớp với các phụ kiện cứng ghép nối của máy cưa sẽ làm lệch tâm và có thể làm mất kiểm soát. ▶ Tuyệt đối không sử dụng vòng đệm hoặc chốt lưỡi cưa bị hỏng hoặc không đúng. Vòng đệm và chốt lưỡi cưa được thiết kế đặc biệt cho máy cưa của bạn, để mang lại hiệu suất và an toàn hoạt động tối ưu.

Nguyên nhân gây ra lực phản hồi và các cảnh báo liên quan

– Lực phản hồi là một lực tác động đột ngột lên lưỡi cưa bị bó, kẹt hoặc bị lệch tâm làm cho không kiểm soát được lưỡi cưa khi nâng và đẩy phôi về phía người vận hành; - khi lưỡi cưa bị bó hoặc kẹt chặt khi đóng rãnh cưa, lưỡi cưa sẽ dừng lại và quán tính của động cơ làm cho thiết bị chạy nhanh hơn hướng về phía người vận hành; – nếu lưỡi cưa bị xoắn hoặc lệch tâm trong đường cưa, răng cưa ở cạnh sau của lưỡi cưa có thể cắt sâu vào bề mặt phía trên của tấm gỗ và làm cho lưỡi cưa chệch khỏi rãnh cưa và này ngược trở lại phía người vận hành.

Lực phản hồi là do việc sử dụng sai và/hoặc quy trình hoặc điều kiện vận hành sai máy cưa và có thể phòng tránh bằng cách áp dụng các biện pháp phòng ngừa phù hợp được nêu dưới đây.

Giữ chặt tay nấm trên máy cửa bằng cả hai tay và giữ chặt tay của bạn để chịu được các lực phản hồi. Giữ cơ thể của bạn về một trong hai phía của lưới cửa, nhưng không được thẳng hàng với lưới cửa. Lực phản hồi có thể làm cho máy cửa bật ngược trở lại, tuy nhiên người vận hành có thể kiểm soát được các lực phản hồi nếu áp dụng các biện pháp phòng ngừa phù hợp. Khi lưới cửa bị kẹt hoặc khi dùng cửa vì bất kỳ lý do nào đó, hãy nhả công tắc bấm của máy cửa và giữ cố định máy cửa trong vật liệu tới khi lưới cửa đã dùng quay hẳn. Tuyệt đối không có gắng lấy máy cửa ra khỏi phôi hoặc kéo ngược máy cửa trong khi lưới cửa vẫn đang quay nếu không lực phản hồi có thể xảy ra. Kiểm tra và có biện pháp khắc phục để loại bỏ nguyên nhân kẹt lưới cửa. Khi khởi động lại máy cửa đang ở trong phôi gia công, chỉnh tâm lưới cửa vào đúng rãnh cửa sao cho răng cửa không bị mắc vào vật liệu. Nếu lưới cửa bị kẹt, nó có thể trật rãnh cửa

60 | Tiếng Việt

hoặc sinh ra lực phản hồi từ phôi khi khởi động lại máy cửa.

▶ Sử dụng các panô lớn để giảm thiểu rủi ro bị kẹt lưới cưa và lực phản hồi. Các panô lớn thường võng xuống dưới trọng lượng riêng của chúng. Cần phải đặt các tấm đỡ phía dưới panô ở cả hai phía, gần đường cưa và gần cạnh của panô. Không sử dụng lưới của hông hoặc cùn. Lưới của không sắc hoặc không phù hợp có thể tạo ra rãnh của hợp gây ra lực ma sát quá mức, bó lưới của và lực phản hồi. Độ sâu của lưới cửa và các tay tiết điều chỉnh phải chặt và chắc chắn trước khi tiến hành cửa. Nếu lưới cửa dịch chuyển trong khi cửa, nó có thể làm kẹt lưới cửa và gây ra lực phản hồi. ▶ Sử dụng thêm biện pháp an toàn khi cắt rãnh vào các vách hiện có hoặc các khu vực không nhìn thấy khác. Lưỡi cửa nhỏ ra có thể cắt các vật thể và có thể gây ra lực phản hồi.

Chức năng nắp bảo vệ phía dưới

▶ Kiểm tra nắp bảo vệ phía dưới đã đóng kín hay chưa trước mỗi lần sử dụng. Không được vận hành máy cưa nếu nắp bảo vệ phía dưới không di chuyển tự do và đóng lại được. Tuyệt đối không khóa hoặc gắn nắp bảo vệ phía dưới vào vị trí mở. Nếu tình cờ làm rơi máy cưa, nắp bảo vệ phía dưới có thể bị cong. Nâng nắp bảo vệ phía dưới lên bằng tay nắm co rút và đảm bảo nó di chuyển tự do và không được chạm vào lưỡi cưa hoặc bất kỳ bộ phận nào khác ở tất cả các góc và độ sâu của đường cưa. ▶ Kiểm tra hoạt động của lò xo bảo vệ phía dưới. Nếu nắp bảo vệ và lò xo không hoạt động tốt, phải sửa chữa chúng trước khi sử dụng. Nếu nắp bảo vệ dưới hoạt động chậm do các bộ phận bị hư hỏng, nhựa lắng hoặc tích tụ các mảnh vụn cưa. ▶ Có thể co rút nắp bảo vệ phía dưới bằng tay chỉ với các đường cưa đặc biệt như các "đường cưa rãnh chim" và "đường cưa ghép". Nâng nắp bảo vệ phía dưới lên bằng tay nắm co rút và ngay khi lưỡi cưa cắt vào vật liệu, phải nhả nắp bảo vệ phía dưới ra. Đối với các đường cưa khác, phải vận hành nắp bảo vệ phía dưới một cách tự động. ▶ Luôn quan sát nắp bảo vệ xem có che kín lưỡi cắt không trước khi đặt máy cưa xuống bàn làm việc hoặc sàn nhà. Lưỡi cưa không được bảo vệ sẽ làm cho máy cưa bật ngược lại và cắt vào bất kỳ điểm nào trong đường cưa. Cẩn thận để ý đến thời gian cần thiết để dừng lưỡi cưa sau khi nhả công tắc.

Các cảnh báo phụ thêm

▶ Không cấm vào bộ phận phun vỏ bào bằng tay. Nó có thể làm bạn bị thương ở các bộ phận xoay. ▶ Không làm việc với dụng cụ ở trên dấu. Bạn không kiểm soát đủ trên dụng cụ điện. Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với công ty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giật. ▶ Giữ máy thật chắc bằng cả hai tay trong khi làm việc và luôn luôn giữ tư thế đứng cho thích hợp và cân bằng. Dùng hai tay để điều khiển máy thì an toàn hơn. ▶ Không được vận hành dụng cụ điện. Nó không được thiết kế để vận hành với bàn cửa. Khi phay cắt rãnh, mà không được tiến hành ở góc bên phải, hãy cố định tấm dẫn hướng của cửa để chống di chuyển sang bên. Việc di chuyển sang bên có thể dẫn đến kẹp lưới cửa và gây đội ngược. ▶ Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng ê tô thì vững chắc hơn giữ bằng tay. ▶ Luôn luôn đợi cho máy hoàn toàn ngừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chặt dẫn đến việc dụng cụ điện cầm tay bị mất điều khiển. ▶ Không được sử dụng lưỡi cưa bằng thép HSS. Những loại lưỡi cưa như vậy có thể vỡ dễ dàng. ▶ Không cưa kim loại đen. Các vỏ bào nóng sáng có thể đốt cháy hệ thống hút bụi. ▶ Hãy mang mặt nạ chống bụi. Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. ▶ Không được tháo pin ra. Nguy cơ bị chập mạch. Pin có thể bị hư hại bởi các vật dụng nhọn như đinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoản mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng. ▶ Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải.

Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bẩn, nước, và sự ẩm ướt. Có nguy cơ nổ và chập mạch.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng.

Xin lưu ý các hình minh họa trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Máy được thiết kế để cắt gỗ theo đường dọc thẳng và chéo góc cũng như cắt vát chéo góc khi vật liệu gia công được kẹp giữ vững chắc.

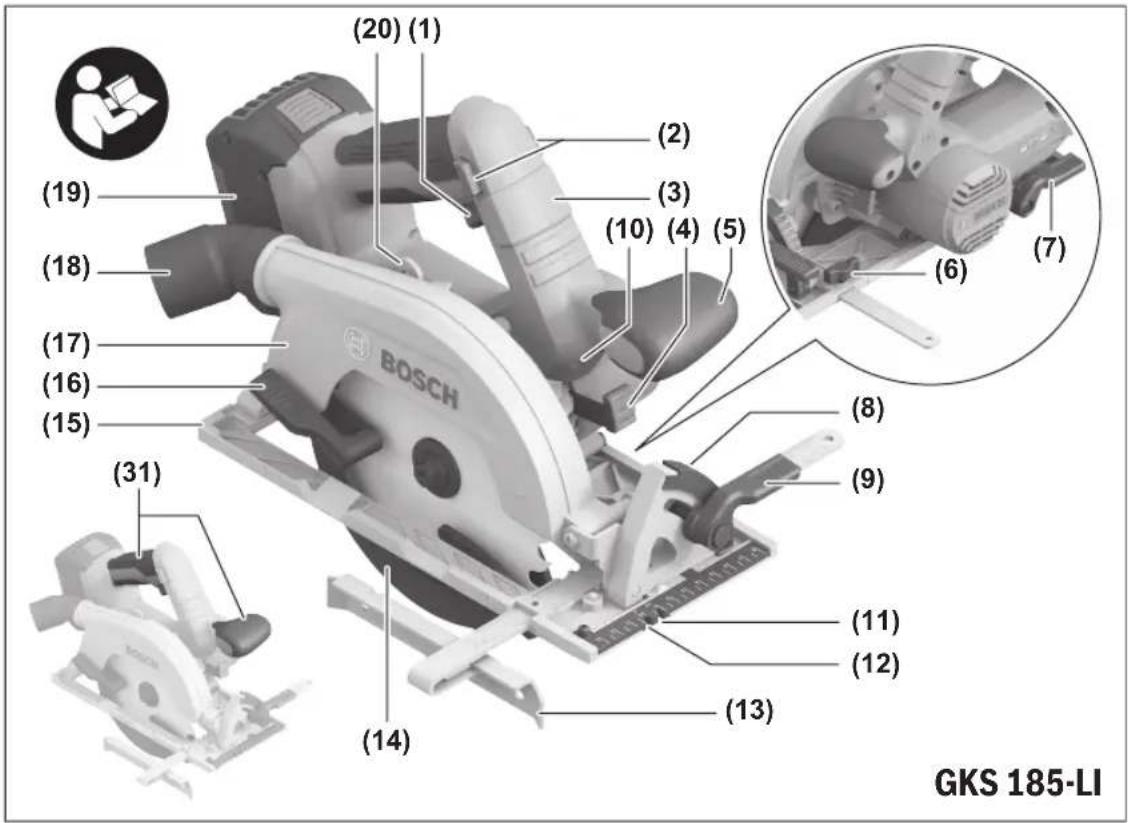

Các bộ phận được minh họa

Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh.

(1) Công tắc Tất/Mở (2) Nút nhả khóa của công tắc Tất/Mở (3) Nắp che móc treo (4) Nút khóa trục (5) Tay nắm phụ (6) Bu-lông tai hông của dưỡng cặp cạnh (7) Cần khóa dùng để chọn trước cỡ sâu cắt (8) Thước đo góc vuông mộng (9) Cần khóa dùng để chọn trước góc xiên (10) Đèn làm việc (11) Dấu cắt 45° (12) Dấu cắt 0° (13) Thanh cữ (14) Chấn đàn hồi bảo vệ lưới (15) Chân đế khuôn bao (16) Cân đàn hồi của Chấn đàn hồi bảo vệ lưới (17) Chấn bảo vệ lưới (18) Vít khóa cấu thanh (19) Pin a) (20) Thước đo cỡ sâu cắt (21) Nút tháo pin a) (22) Trục cửa (23) Mặt bích tiếp nhận (24) Lưỡi cưa a) (25) Bích kép (26) Vít siết với đĩa

(27) Chìa vặn lục giác (28) Hộp đựng vụn cửa/hộp chứa bụi ^a) (29) Ống hút a) (30) Các móc treo a) (31) Tay nắm (có bề mặt nắm cách điện)

a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Cưa Dĩa		GKS 185-LI
Mã số máy		3 601 FC1 2..
Điện thể danh định	V	18
Tốc độ không t{{{ \mathfrak{t}}^{A)}}}	min-1	5000
Công suất cắt tối đa
- ở góc vát chéo 0°	mm 57
- ở góc vát chéo 45°	mm 41
Khóa trục		●
Các kích thước chân để khuôn bao	mm 134 x 280
Đường kính lưới cưa	mm 165
Độ dày lưới cưa, tối đa	mm 1,8
Độ dày lưới chính tối thiểu	mm 0,9
Lỗ lắp vào	mm 20
Trọng lượng theo EPTA-Procedure 01:2014 B)	kg 3,2 - 4,3
Nhiệt độ môi trường được khuyến nghị khi sạc	°C 0 ... +35
Nhiệt độ môi trường cho phép trong quá trình vận hành C) và trong quá trình lưu trữ	°C -20...+50
Pin được khuyến dùng		GBA 18V...≥4,0 AhProCORE18V...≥4,0 Ah
Thiết bị nạp được giới thiệu		GAL 18...GAX 18...GAL 36...

A) Được đo ở 20–25 °C với pin GBA 18V 5.0Ah. B) Tùy vào loại pin đang sử dụng. C) Hiệu suất giới hạn ở nhiệt độ <0 °C.

Pin

Bosch bán dụng cụ điện chạy pin không kèm pin. Dù pin có thể được bao gồm trong phạm vi giao hàng của dụng cụ điện, bạn có thể tháo pin ra.

62 | Tiếng Việt

Sạc pin

▶ Chỉ sử dụng bộ sạc được đề cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cầm tay của bạn có sử dụng pin Li-ion.

Hướng dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Để bảo đảm đầy đủ điện dung, nạp điện hoàn lại cho pin trước khi sử dụng cho lần đầu tiên.

Lắp pin

Hãy đẩy pin đã sạc vào giá gắn pin cho đến khi nó vào khớp.

Tháo pin ra

Để tháo pin, bạn hãy ấn nút mở khóa pin và kéo pin ra. Không dùng sức.

Pin có 2 mức khóa, có nhiệm vụ ngăn ngừa pin bị rơi ra do vô ý bấm phải nút tháo pin. Cử khi nào pin còn được lắp trong dụng cụ điện, nó vẫn được giữ nguyên vị trí nhỏ vào một lò xo.

Đèn báo trạng thái nạp pin

Các đèn LED màu xanh của màn hình hiển thị tình trạng sạc pin chỉ ra tình trạng sạc của pin. Vì lý do an toàn, ta chỉ có thể kiểm tra trạng thái của tình trạng nạp điện khi máy đã ngừng hoạt động hoàn toàn.

Để hiển thị tình trạng nạp, bạn hãy nhấn nút để hiển thị mức sạc. Điều này cũng có thể thực hiện khi ắc quy được tháo ra.

Đèn LED không sáng sau khi nhấn nút để hiển thị mức sạc có nghĩa là pin bị hỏng và phải được thay thế.

Kiểu pin GBA 18V...

LED Dung lượng

Đèn sáng liên tục 3× màu xanh lá 60–100 %

Đèn sáng liên tục 2× màu xanh lá 30–60 %

Đèn sáng liên tục 1× màu xanh lá 5–30 %

Đèn nhấp nháy 1× màu xanh lá 0–5 %

Kiểu pin ProCORE18V...

LED Dung lượng

Đèn sáng liên tục 5× màu xanh lá 80–100 %

Đèn sáng liên tục 4× màu xanh lá 60–80 %

Đèn sáng liên tục 3× màu xanh lá: 40–60 %

Đèn sáng liên tục 2× màu xanh lá: 20–40 %

LED dung lượng

Đèn sáng liên tục 1× màu xanh lá: 5–20 %

Đèn nhấp nháy 1× màu xanh lá: 0–5 %

Các khuyến nghị về cách bảo dưỡng tốt nhất cho pin

Bảo vệ pin khỏi sự ẩm ướt và nước.

Chỉ bảo quản pin trong tầm nhiệt độ nằm giữa -20 °C và 50 °C. Không để pin trong ô tô vào mùa hè.

Thỉnh thoảng làm sạch các khe thông gió của pin bằng cách dùng một cái cọ khô, mềm và sạch.

Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin đã hết công dụng và phải được thay.

Qui trình hoạt động được chia ra làm hai giai đoạn.

Sự lắp vào

▶ Chỉ sử dụng lưới cưa có tốc độ tối đa cho phép cao hơn tốc độ không tải của dụng cụ điện.

Lắp/Thay Lưới Cưa

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tất/Mở. Khi lắp ráp lưới cưa, hãy mang găng tay bảo hộ vào. Nguy cơ gây thương tích khi chạm vào lưới cưa. - Trong bất kỳ trường hợp nào cũng không được sử dụng đĩa mài làm phụ tùng. ▶ Chỉ sử dụng lưới cưa phù hợp với các đặc tính kỹ thuật được ghi rõ trong các hướng dẫn sử dụng và trên dụng cụ điện.

Chọn lưỡi cưa

Bạn sẽ tìm thấy tổng quan về các lưỡi cưa được khuyến nghị ở cuối hướng dẫn vận hành.

Tháo lưỡi cưa (xem hình A)

Để thay dụng cụ cắt, tốt nhất là nên đặt máy lên bề mặt có vỏ bọc động cơ.

– Nhấn nút khóa trục (4) và giữ nguyên. ▶ Chỉ cho nút khóa trục hoạt động (4) khi trục cưa đã đứng yên. Nếu không, máy có thể bị hỏng. – Dùng chìa vặn sáu cạnh (27) để xoay bu-lông bắt cố định (26) theo hướng xoay ① ra ngoài. – Hãy xoay chấn đàn hồi bảo vệ lưỡi (14) lùi và giữ chặt. – Hãy tháo bích kẹp (25) và lưỡi cưa (24) khỏi trục cưa (22).

Lắp lưỡi cưa (xem Hình A)

Để thay dụng cụ cắt, tốt nhất là nên đặt máy lên bề mặt có vỏ bọc động cơ.

– Làm sạch lưỡi cưa (24) và tất cả bộ phận kẹp cần lắp. – Hãy xoay chấn đàn hồi bảo vệ lưỡi (14) lùi và giữ chặt. – Hãy đặt lưỡi cưa (24) lên mặt bích tiếp nhận (23). Hướng cắt của răng (hướng mũi tên trên lưỡi cưa) và mũi tên hướng xoay trên chấn đàn hồi bảo vệ lưỡi (14) phải khớp. – Đặt bích kẹp (25) lên và vặn bu-lông bắt cố định vào (26) theo hướng xoay ②. Hãy chú ý vị trí lắp ráp của mặt bích tiếp nhận (23) và bích kẹp (25). – Nhấn nút khóa trục (4) và giữ nguyên. – Dùng chìa vặn sáu cạnh (27) để siết chặt bu-lông bắt cố định (26) theo hướng xoay ②. Mô-men xoắn phải đạt 6–9 Nm, tương ứng với 1/4 vòng siết vừa tay.

Hút Dăm/Bụi

Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khỏe con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.

Một số loại bụi cụ thể, ví dụ như bụi gỗ sồi hay bụi gỗ dẻ gai, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng.

– Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu. – Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.

Tuân thủ các quy định của quốc gia bạn liên quan đến loại vật liệu gia công.

▶ Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa.

Cơ cấu phun vỏ bào (xem hình B)

Cơ cấu phun vỏ bào (18) có thể xoay tùy ý. Tại cơ cấu phun vỏ bào (18), một ống hút có thể được kết nối với đường kính 35 mm hoặc với một hộp dụng vụ cưa/hộp chứa bụi (28). Để đảm bảo sự hút được tốt nhất, cơ cấu phun vỏ bào (18) phải được làm sạch thường xuyên.

Máy hút bụi ngoài

Nối ống hút (29) với một chiếc máy hút bụi (phụ kiện). Ở phần cuối của tài liệu hướng dẫn này, bạn sẽ tìm thấy phần tổng quan về việc kết nối với các máy hút bụi khác nhau.

Máy hút bụi phải thích hợp cho loại vật liệu đang gia công.

Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ung thư, hãy sử dụng máy hút bụi loại chuyên dụng.

Lắp móc treo (xem Hình F–G)

Cạy nắp che (3) bên hông ở khe bằng tuốc nơ vít. Lắp móc treo (30) và khóa chặt bằng hai vít. Siết chặt các vít với lực 1,8 – 2 Nm. Móc treo (30) có thể xoay.

Vận hành

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tất/Mở.

Chế độ hoạt động

Điều chỉnh cỡ sâu cắt (xem Hình C)

Điều chỉnh cỡ sâu cắt phù hợp với độ dày của phôi gia công. Phải nhìn thấy được gắn như nguyên răng của lưới của bên dưới vật liệu gia công.

Nhả tay gạt siết (7). Để có cỡ sâu cắt nhỏ hơn, hãy kéo cửa ra khỏi chân để khuôn bao (15), để có cỡ sâu cắt lớn hơn hãy ấn cửa vào chân để khuôn bao (15). Chỉnh đặt cỡ sâu cắt theo yêu cầu trên thước đo cỡ sâu. Siết lại tay gạt siết (7).

Lục kepala của tay gạt tiết (7) có thể được điều chỉnh lại. Hãy mở vít của tay gạt tiết (7) và tiết lại tối thiểu 30° ngược chiều kim đồng hồ.

Điều chỉnh góc vát chéo

Tốt nhất là đặt dụng cụ điện lên mặt trước của chấn bảo vệ lưỡi (17).

Hãy nới lỏng khóa để chọn trước góc xiên (9). Kéo nghiêng cửa sang một bên. Chỉnh đặt cỡ sâu cắt theo yêu cầu trên thước đo (8). Siết lại tay gạt tiết (9).

Lưu ý: Khi cắt mép vát, cỡ sâu cắt sẽ nhỏ hơn giá trị được hiển thị trên thước đo cỡ sâu (20).

Các Vạch Cắt

Dấu cắt (12) biểu thị vị trí của lưỡi ở vết cắt vuông góc.

Để cắt chính xác, chỉnh đặt máy cửa địa tựa vào vật gia công như đã được trình bày trong hình. Tốt nhất là nên thực hiện việc cắt thử trước.

Bắt Đầu Vận Hành

Bật Mở và Tắt

▶ Hãy đảm bảo rằng, bạn có thể nhấn Công tắc bật/tắt, mà không cần nhả tay nắm.

Để vận hành thử dụng cụ điện hãy nhấn khóa an toàn (2) và sau đó nhấn công tắc tắt/mở và nhấn giữ (1).

Để tắt máy, nhả công tắc Tắt/Mở (1) ra.

Hướng dẫn: Vì lý do an toàn, công tắc chuyển mạch Tắt/Mở (1) không thể khóa tự chạy được, mà phải giữ nhấn trong suốt quá trình vận hành.

Mở Đèn LED Rọi Sáng Phạm Vi Gia Công

Đèn (10) bật sáng khi nhấn nhẹ hoặc nhấn hoàn toàn công tắc Tắt/Mở (1) và cho phép chiếu sáng khu vực làm việc trong các điều kiện ánh sáng không tốt.

Hãm trục quay

Hãm trục quay tích hợp sẽ rút ngắn quãng chạy thêm của lưỡi cưa sau khi tắt dụng cụ điện.

Bảo vệ chống sự phóng điện quá nhiều

Pin Li-ion được bảo vệ ngăn sự phóng điện quá lớn nhờ vào "Electronic Cell Protection (ECP)". Nếu pin bị phóng điện, dụng cụ điện cầm tay sẽ được ngắt bởi một mạch bảo vệ: Dụng cụ điện không chuyển động nữa.

Hướng dẫn sử dụng

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở.

Độ rộng cắt biến đổi tùy theo lưỡi cưa được dùng. Bảo vệ lưỡi cưa khỏi bị va đập và dụng chạm mạnh.

Đẩy máy đều tay và cho nạp tải vừa phải theo chiều cắt. Sự nạp tải quá mức làm giảm đáng kể tuổi thọ của dụng cụ cắt và có thể làm hư hỏng máy.

Hiệu suất cưa và chất lượng của sự cưa cắt tùy thuộc chủ yếu vào điều kiện, kiểu dáng răng của lưỡi cưa. Vì vậy, chỉ nên sử dụng các lưỡi cưa bén, thích hợp với loại vật liệu được gia công.

Cưa gỗ

Sự lựa chọn đúng loại lưỡi cưa dựa trên loại và chất lượng gỗ và cách cắt theo yêu cầu, cắt theo chiều dọc hay chiều chéo góc.

Khi xẻ dọc gỗ cây vân sam, đảm bảo được tạo ra thường xoắn dài.

Bụi gỗ sồi và bụi gỗ dẻ gai đặc biệt gây hại cho sức khỏe, do đó chỉ làm việc với thiết bị hút bụi.

Cưa với thanh cố định (xem Hình D)

Thanh cố định (13) cho phép cắt chính xác dọc theo cạnh phôi gia công hoặc cắt các dải cùng kích thước.

Cưa với dưỡng phụ (xem hình E)

Đối với vật gia công rộng bản hoặc có cạnh thẳng, dùng vấn hay thanh nẹp kẹp vào vật gia công như là một dưỡng phụ; có thể đặt chân để cửa địa tựa dọc theo dưỡng phụ.

Các móc treo (xem Hình G)

Với các móc treo (30), bạn có thể treo dụng cụ điện, ví dụ, vào thang. Muốn vậy, hãy gập móc treo (30) vào vị trí mong muốn.

▶ Hãy đảm bảo rằng lưới của được bảo vệ chống chạm vô tình khi dụng cụ điện được treo. Việc này bao gồm nguy hiểm gây thương tích.

Hãy gập lại các móc treo (30), nếu bạn muốn làm việc với dụng cụ điện.

Bảo Dưỡng và Bảo Quản

Bảo Dưỡng Và Làm Sạch

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở.

▶ Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.

Chắn đàn hồi bảo vệ lưới phải luôn luôn có thể chuyển động tự do, co thụt tự động. Vì vậy, luôn luôn giữ cho phạm vi chung quanh chắn bảo vệ lưới đàn hồi được sạch. Làm sạch bụi và đảm bằng bàn chải.

Lưới cửa không được phủ ngoài, có thể bảo vệ được bằng cách dùng loại dầu nhờn không axit phủ một lớp mỏng chống gỉ sét lên. Phải lau sạch dầu nhờn lại trước khi sử dụng, nếu không, sẽ làm gỗ bị bẩn.

Căn nhựa và keo dính trên lưới của tạo ra đường cắt có chất lượng tối. Vì vậy, làm sạch lưới của ngay sau mỗi lần sử dụng.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo địa chỉ dưới đây: www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.

Việt Nam

CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn

Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tại:

Pin Li-Ion được khuyến nghị là đối tượng phải tuân theo các qui định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác.

Khi được vận chuyển thông qua bên thứ ba (vd. vận chuyển bằng đường hàng không hay đại lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhãn. Phải tham vấn chuyên gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng.

Chỉ gửi pin hợp khối khi vỏ ngoài không bị hư hỏng. Dán bằng keo hay che kín các điểm tiếp xúc hồ và đóng gói pin hợp khối theo cách sao cho pin không thể xê dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các qui định chi tiết có thể được bổ sung thêm của quốc gia.

Sự thải bỏ

Dụng cụ điện, pin, phụ kiện và bao bì cần được tái sử dụng theo quy định về môi trường.

Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình!

Pin/ắc quy:

Li-ion:

Tuân thủ những hướng dẫn trong phần vận chuyển (xem „Vận chuyển“, Trang 65).
