ประเภทผลิตภัณฑ์	เลื่อยวงเดือนไร้สาย
ยี่ห้อ	บ๊อช
รุ่น	GKS 18V572 Professional
แหล่งจ่ายไฟ	แบตเตอรี่ลิเธียมไอออน 18 V (GBA 18V... หรือ ProCORE18V...)
ความเร็วรอบขณะไม่มีโหลด	5,000 รอบ/นาที
ความลึกตัดสูงสุด (0°)	57 มม.
ความลึกตัดสูงสุด (45°)	41 มม.
เส้นผ่านศูนย์กลางใบมีด	165 มม.
รูเจาะใบมีด	20 มม.
ขนาดแผ่นฐาน	134 x 280 มม.
น้ำหนัก (ตามแบตเตอรี่)	3.2 – 4.3 กก.
ล็อกแกน	มี
เบรกหยุดทันที	มี
ไฟ LED	มี
ฝาครอบป้องกัน	ฝาครอบแบบแกว่ง
การปรับความลึก	ไม่ต้องใช้เครื่องมือ คันหนีบ
การปรับมุมเอียง	0° ถึง 45°
รางนำขนาน	รวมอยู่ในชุด
ตัวดีดเศษ	พร้อมข้อต่อสำหรับดูดฝุ่น
อุณหภูมิการใช้งาน	-20°C ถึง +50°C
การบำรุงรักษา	ทำความสะอาดช่องระบายอากาศและฝาครอบป้องกันเป็นประจำ
อะไหล่	มีจำหน่ายผ่านบริการหลังการขายของบ๊อช
การรับประกัน	โปรดปรึกษาบริการหลังการขายของบ๊อช

คำถามที่พบบ่อย - GKS 18V572 Professional BOSCH

ควรใช้แบตเตอรี่ชนิดใดกับเลื่อย GKS 18V572

ใช้เฉพาะแบตเตอรี่ลิเธียมไอออนของ Bosch รุ่น GBA 18V... (≥ 4.0 Ah) หรือ ProCORE18V... (≥ 4.0 Ah) เท่านั้น ห้ามใช้แบตเตอรี่อื่น

วิธีเปลี่ยนใบมีดเลื่อย

ถอดแบตเตอรี่ออกก่อน กดปุ่มล็อกแกน (4) ค้างไว้ คลายสกรูยึดด้วยประแจหกเหลี่ยม (27) ตามทิศทาง ① พับฝาครอบป้องกันขึ้น ถอดหน้าแปลนและใบมีดออก สำหรับใบมีดใหม่ ให้วางบนหน้าแปลน (23) โดยคำนึงถึงทิศทางการหมุน ขันสกรูกลับและขันให้แน่นที่ 6-9 นิวตันเมตร

วิธีปรับความลึกตัด

คลายคันหนีบ (7) เลื่อนเลื่อยเข้าหรือออกจากแผ่นฐานเพื่อปรับความลึก ขันคันหนีบให้แน่น ความลึกควรให้ฟันใบมีดยื่นออกมาใต้ชิ้นงานเพียงเล็กน้อย

วิธีปรับมุมเอียง

คลายคันหนีบ (9) สำหรับมุมเอียง เอียงเลื่อยไปด้านข้างจนได้มุมที่ต้องการ (สูงสุด 45°) อ่านค่าจากสเกล (8) ขันคันหนีบกลับให้แน่น

เลื่อยมีเบรกหรือไม่

ใช่ เลื่อยมี เบรกหยุดทันที ซึ่งช่วยลดระยะเวลาหยุดของใบมีดหลังจากปล่อยสวิตช์

วิธีใช้รางนำขนาน

รางนำขนาน (13) ยึดติดกับแผ่นฐาน ขันสกรูปีก (6) เพื่อล็อก ช่วยให้ตัดตรงตามขอบชิ้นงาน

ควรใช้ใบมีดชนิดใด

ใช้ใบมีดเลื่อยวงเดือนขนาดเส้นผ่านศูนย์กลาง 165 มม. รูเจาะ 20 มม. ความหนาสูงสุด 1.8 มม. ห้ามใช้ใบมีด HSS เลือกใบมีดที่เหมาะกับวัสดุที่จะตัด (ไม้)

วิธีทำความสะอาดเลื่อย

ถอดแบตเตอรี่ออก ทำความสะอาดช่องระบายอากาศและฝาครอบป้องกันด้วยแปรง ขจัดฝุ่นและเศษออกจากฝาครอบแบบแกว่ง สามารถทาน้ำมันที่ใบมีดเพื่อป้องกันสนิม

หาซื้ออะไหล่ได้ที่ไหน

ติดต่อบริการหลังการขายของ Bosch ผ่าน www.bosch-pt.com ระบุหมายเลขอ้างอิง 10 หลักของเครื่อง อะไหล่มีจำหน่าย

วิธีขนส่งแบตเตอรี่อย่างปลอดภัย

แบตเตอรี่ลิเธียมไอออนอยู่ภายใต้ข้อบังคับเกี่ยวกับวัตถุอันตราย สำหรับการขนส่งทางถนนส่วนบุคคล ไม่จำเป็นต้องมีมาตรการพิเศษ สำหรับการส่งทางขนส่ง ให้บรรจุแบตเตอรี่เพื่อป้องกันการลัดวงจร และปรึกษาผู้เชี่ยวชาญ

คู่มือผู้ใช้ GKS 18V572 Professional BOSCH

คู่มือการใช้งานฉบับนี้

สารบัญ

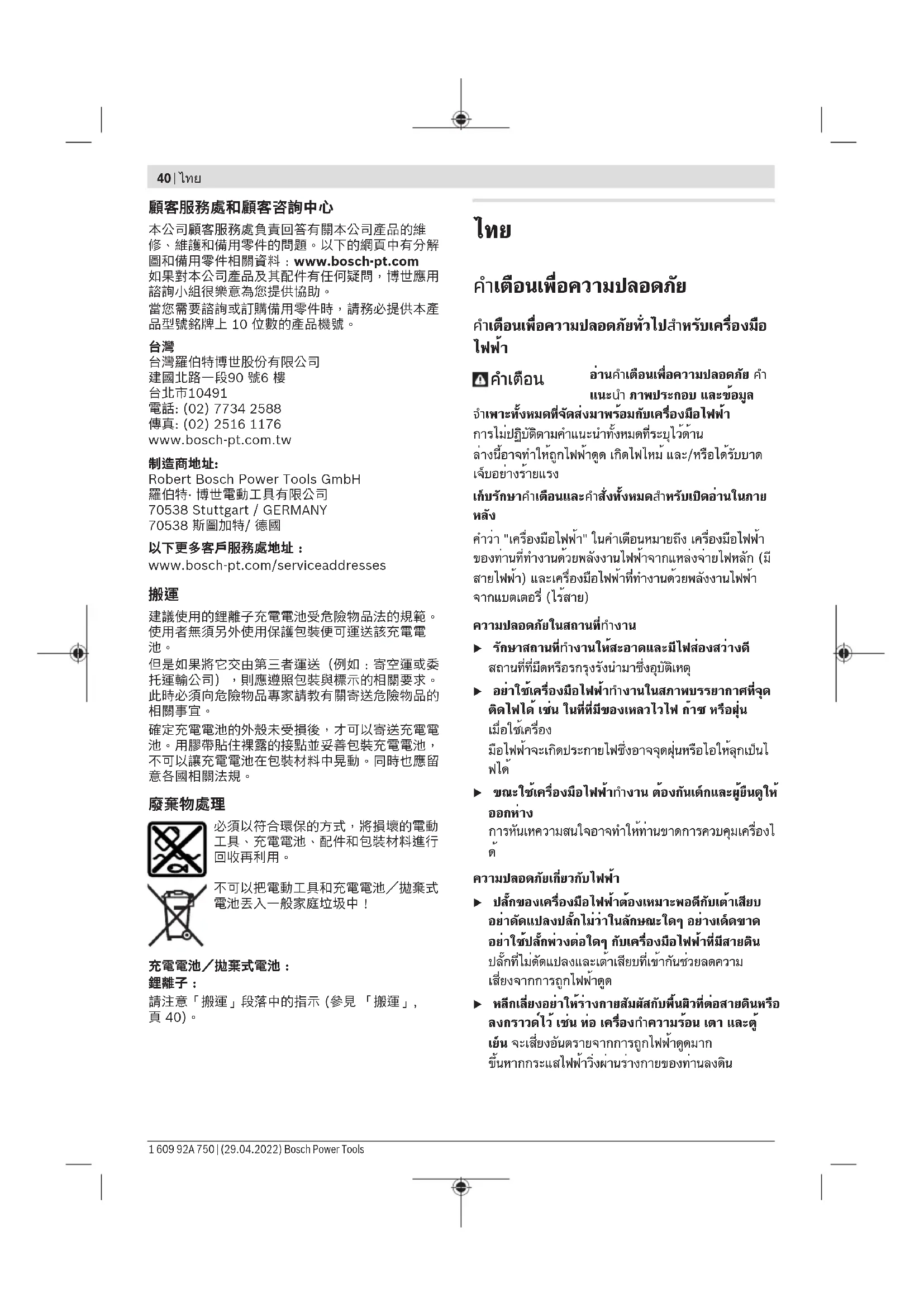

คำเตือนเพื่อความปลอดภัย

คำเตือนเพื่อความปลอดภัยทั่วไปสำหรับเครื่องมือไฟฟ้า

คำเตือน

อ่านคำเตือนเพื่อความปลอดภัย คำแนะนำ ภาพประกอบ และข้อมูล

จำเพาะทั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า

การไม่ปฏิบัติตามคำแนะนำทั้งหมดที่ระบุไว้ด้านล่างนี้อาจทำให้เกิดไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง

เก็บรักษาคำเตือนและคำสั่งทั้งหมดไว้สำหรับเปิดอ่านในภายหลัง

คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้าของท่านที่ทำงานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มีสายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้าจากแบตเตอรี่ (ไร้สาย)

ความปลอดภัยในสถานที่ทำงาน

▶ รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่ที่มีดหรือรกอาจนำมาซึ่งอุบัติเหตุ

▶ อย่าใช้เครื่องมือไฟฟ้าทำงานในสภาพบรรยากาศที่จุดติดไฟได้ เช่น ในที่มีของเหลวไวไฟ แก๊ส หรือฝุ่น เมื่อใช้เครื่อง

▶ รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่ที่รกหรือเกะกะมักนำมาซึ่งอุบัติเหตุ

▶ อย่าใช้เครื่องมือไฟฟ้าทำงานในสภาพบรรยากาศที่จุดติดไฟได้ เช่น ในที่มีของเหลวไวไฟ ถ้าช หรือฝุ่น เมื่อใช้เครื่อง

มือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอให้ลุกเป็นไฟได้

▶ ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดูให้ออกห่าง

การหันเหความสนใจอาจทำให้ท่านขาดการควบคุมเครื่องได้

ความปลอดภัยเกี่ยวกับไฟฟ้า

▶ ปลั๊กของเครื่องมือไฟฟ้าต้องเหมาะสมพอดีกับเต้าเสียบ อย่าดัดแปลงปลั๊กไม่ว่าในลักษณะใดๆ อย่างเด็ดขาด อย่าใช้ปลั๊กพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความเสี่ยงจากการถูกไฟฟ้าดูด

▶ หลีกเลี่ยงอย่าให้ร่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือลงกราวด์ไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมากขึ้นหากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน

▶ อย่าให้เครื่องมือไฟฟ้าถูกฝนหรืออยู่ในสภาพเปียกชื้น หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด ▶ อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก ดึง หรือถอดปลั๊กเครื่องมือไฟฟ้า กันสายไฟฟ้าออกห่างจากความร้อน น้ำมัน ขอบแหลมคม หรือชิ้นส่วนที่เคลื่อนที่ สายไฟฟ้าที่ชำรุดหรือพันกันยุ่งเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด ▶ เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟต่อที่เหมาะสมสำหรับการใช้งานกลางแจ้ง การใช้สายไฟต่อที่เหมาะสมสำหรับงานกลางแจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด ▶ หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงานในสถานที่เปียกชื้นได้ ให้ใช้สวิตช์ตัวจารเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน (RCD) การใช้สวิตช์ตัวจารเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้าดูด

ความปลอดภัยของบุคคล

▶ ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่ท่านกำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้าทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรืออยู่ภายใต้การครอบงำของฤทธิ์ของยาเสพติด แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงานในขณะที่ท่านขาดความเอาใจใส่อาจทำให้บุคคลบาดเจ็บอย่างรุนแรงได้ ใช้อุปกรณ์ปกป้องร่างกาย สวมแว่นตาป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวกแข็ง หรือที่ครอบหูกันเสียงดังที่ใช้ตามความเหมาะสมกับสภาพการทำงาน จะลดการบาดเจ็บทางร่างกาย ▶ ป้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจว่าสวิตช์อยู่ในตำแหน่งปิดก่อนเชื่อมต่อเข้ากับแหล่งจ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วที่สวิตช์ หรือเสียบพลังไฟฟ้าขณะที่สวิตช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่ร้ายแรงได้ นำเครื่องมือปรับแต่งหรือประแจปากตายออกก่อนเปิดสวิตช์เครื่องมือไฟฟ้า เครื่องมือหรือประแจปากตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบาดเจ็บได้ ▶ อย่าเอื้อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ำหนักให้สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่องมือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า ▶ แต่งกายอย่างเหมาะสม อย่าใส่เสื้อผ้าหลวมหรือสวมเครื่องประดับ เอาผมและเสื้อผ้าออกห่างจากชิ้นส่วนที่

เคลื่อนที่ เสื้อผ้าหลวม เครื่องประดับ และผมยาวอาจเข้าไปติดในชิ้นส่วนที่เคลื่อนที่

▶ หากเครื่องมือไฟฟ้ามีข้อต่อสำหรับเชื่อมต่อกับเครื่องดูดฝุ่นหรือเครื่องเก็บฝุ่น ให้ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและใช้งานอย่างถูกต้อง การใช้อุปกรณ์ดูดฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้ ▶ เมื่อใช้งานเครื่องบ่อยครั้งจะเกิดความคุ้นเคย อย่าให้ความคุ้นเคยทำให้ท่านเกิดความประมาทและละเลยหลักความปลอดภัยในการใช้งานเครื่อง การทำงานอย่างไม่ระมัดระวังอาจทำให้เกิดการบาดเจ็บอย่างร้ายแรงภายในเสี้ยววินาที

การใช้และการดูแลรักษาเครื่องมือไฟฟ้า

อย่างฝืนกำลังเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูกต้องตรงตามลักษณะงานของท่าน เครื่องมือไฟฟ้าที่ถูกต้องจะทำงานได้ดีกว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้ - อย่าใช้เครื่องมือไฟฟ้าถ้าสวิตช์ไม่สามารถเปิดปิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิตช์ได้ เป็นเครื่องมือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม ▶ ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บเครื่องเข้าที่ ต้องถอดปลั๊กออกจากแหล่งจ่ายไฟ และ/หรือถอดแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้าหากถอดออกได้ มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความเสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ ▶ เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับเครื่องหรือบุคคลที่ไม่ได้อ่านคำแนะนำเหล่านี้ใช้เครื่อง เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ใช้ที่ไม่ได้รับการฝึกฝน ▶ บำรุงรักษาเครื่องมือไฟฟ้าและอุปกรณ์ประกอบ ตรวจสอบชิ้นส่วนที่เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือไม่ ตรวจหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุดต้องส่งเครื่องมือไฟฟ้าไปซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่ดีพอ รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือที่มีขอบตัดแหลมคมอย่างถูกต้อง จะสามารถตัดได้ลื่นไม่ติดขัดและควบคุมได้ง่ายกว่า ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปกรณ์อื่นๆ ตรงตามคำแนะนำเหล่านี้ โดยคำนึงถึงเงื่อนไขการทำงานและงานที่จะทำ การใช้เครื่อง

มือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้

▶ ดูแลด้ามจับและพื้นผิวจับให้แห้ง สะอาด และปราศจากคราบน้ำมันและจาระบี ด้ามจับและพื้นผิวจับที่ลื่นทำให้หยิบจับได้ไม่ปลอดภัย และไม่สามารถควบคุมเครื่องมือในสถานการณ์ที่ไม่คาดคิด

การใช้และการดูแลรักษาเครื่องที่ใช้แบตเตอรี่

▶ ชาร์จไฟใหม่ด้วยเครื่องชาร์จที่บริษัทผู้ผลิตระบุไว้เท่านั้น เครื่องชาร์จที่เหมาะสมสำหรับชาร์จแบตเตอรี่แพ็คประเภทนี้ หากนำไปชาร์จแบตเตอรี่แพ็คประเภทอื่น อาจเกิดไฟไหม้ได้ ใช้เครื่องมือไฟฟ้าเฉพาะกับแบตเตอรี่แพ็คที่กำหนดไว้เท่านั้น การใช้แบตเตอรี่แพ็คประเภทอื่นเสี่ยงต่อการเกิดไฟไหม้หรือบาดเจ็บ ▶ เมื่อไม่ใช้งานแบตเตอรี่แพ็ค ให้เก็บไว้ห่างวัตถุที่เป็นโลหะอื่นๆ เช่น คลิปหนีบกระดาษ เหรียญ กุญแจ ตะปู หรือวัตถุที่เป็นโลหะขนาดเล็กอื่นๆ ที่สามารถเชื่อมต่อขั้วหนึ่งไปยังอีกขั้วหนึ่งได้ การลัดวงจรของขั้วแบตเตอรี่อาจทำให้เกิดการไหม้หรือไฟลุกได้ ▶ หากใช้แบตเตอรี่อย่างไม่ถูกต้อง อาจมีของเหลวไหลออกมาจากแบตเตอรี่ได้ ให้หลีกเลี่ยงการสัมผัส หากสัมผัสโดยบังเอิญ ให้ใช้น้ำล้าง หากของเหลวเข้าตา ให้ขอความช่วยเหลือจากแพทย์ด้วย ของเหลวที่ไหลออกมาจากแบตเตอรี่อาจทำให้เกิดอาการคันหรือแสบผิวหนังได้ ▶ อย่าใช้แบตเตอรี่แพ็คหรือเครื่องมือที่ชำรุดหรือดัดแปลง แบตเตอรี่ที่ชำรุดหรือดัดแปลงอาจแสดงอาการที่ไม่สามารถคาดเดาได้ ส่งผลให้เกิดไฟไหม้ ระเบิด หรือความเสี่ยงต่อการได้รับบาดเจ็บ ▶ อย่าให้แบตเตอรี่แพ็คหรือเครื่องมือสัมผัสไฟหรืออุณหภูมิที่สูงเกินไป หากสัมผัสไฟหรืออุณหภูมิที่สูงกว่า 130 °C อาจทำให้เกิดการระเบิดได้ ▶ ปฏิบัติตามคำแนะนำเกี่ยวกับการชาร์จทั้งหมด และต้องไม่ชาร์จแบตเตอรี่แพ็คหรือเครื่องมือนอกช่วงอุณหภูมิที่กำหนดในคำแนะนำ การชาร์จแบตเตอรี่อย่างไม่ถูกวิธีหรือนอกช่วงอุณหภูมิที่กำหนด อาจทำให้แบตเตอรี่เสียหายและเพิ่มความเสี่ยงต่อการเกิดไฟไหม้

การบริการ

▶ ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่างซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือน

กันเท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่องมือไฟฟ้าอยู่ในสภาพที่ปลอดภัย

▶ อย่าบำรุงรักษาแบตเตอรี่แพ็คที่ชำรุดอย่างเด็ดขาด ต้องส่งให้บริษัทผู้ผลิตหรือศูนย์บริการที่ได้รับอนุญาตทำการบำรุงรักษาแบตเตอรี่แพ็คเท่านั้น

คำเตือนเพื่อความปลอดภัยสำหรับเลื่อยวงเดือน ขั้นตอนการตัด

คำเตือน: เอามือออกห่างจากใบเลื่อยและบริเวณงานตัด ใช้มืออีกข้างหนึ่งของท่านจับที่ด้ามจับเพิ่มหรือที่ครอบมอเตอร์ หากมือทั้งสองถือเครื่องเลื่อยอยู่ มือจะไม่ถูกใบเลื่อยตัด ▶ อย่าเอื้อมจับด้านล่างของชิ้นงาน กระบังป้องกันใบเลื่อยไม่สามารถป้องกันท่านจากใบเลื่อยได้ ▶ ปรับความลึกการตัดให้เหมาะสมกับความหนาของชิ้นงาน ใบเลื่อยควรโผล่ยื่นออกมาทางด้านล่างของชิ้นงานน้อยกว่าหนึ่งฟันเต็ม ▶ อย่าถือชิ้นงานไว้ในมือหรือจับพาดไว้บนขาของท่านขณะทำการตัดอย่างเด็ดขาด ให้ยึดชิ้นงานกับแท่นรองที่มั่นคง การรองรับชิ้นงานอย่างถูกต้องเป็นเรื่องสำคัญ ทั้งนี้เพื่อลดการสัมผัสกับร่างกาย การติดขัดของใบเลื่อย หรือการสูญเสียการควบคุม ▶ เมื่อทำงานในบริเวณที่เครื่องมือตัดอาจสัมผัสสายไฟฟ้าที่ซ่อนอยู่ ต้องจับเครื่องมือไฟฟ้าตรงพื้นผิวจับที่หุ้มฉนวน การสัมผัสกับสายที่ "มีกระแสไฟฟ้า" ไหลผ่าน จะทำให้ส่วนที่เป็นโลหะของเครื่องมือไฟฟ้าที่ไม่มีฉนวนหุ้มเกิด "มีกระแสไฟฟ้า" ด้วย และส่งผลให้ผู้ใช้เครื่องถูกไฟฟ้าดูดได้ ▶ เมื่อตัดซอย ให้ใช้รางซอย (rip fence) หรือตัวนำขอบตรงเสมอ ในลักษณะนี้จะทำให้ตัดได้แม่นยำยิ่งขึ้น และลดโอกาสที่ใบเลื่อยจะติดขัด ใช้ใบเลื่อยที่มีขนาดและรูปทรงของรูเกน (สี่เหลี่ยม ขนมเปียกปูนหรือกลม) ที่ถูกต้องเสมอ ใบเลื่อยที่มีขนาดไม่พอดีกับตัวยึดของเครื่องเลื่อยจะวิ่งเยื้องศูนย์ ทำให้เสียการควบคุม ▶ อย่าใช้แหวนรองหรือโบลท์สำหรับใบเลื่อยที่ชำรุดหรือไม่ถูกต้องอย่างเด็ดขาด แหวนรองหรือโบลท์สำหรับใบเลื่อยนี้ถูกออกแบบเป็นพิเศษสำหรับเครื่องเลื่อยของท่านเพื่อการทำงานอย่างมีประสิทธิภาพและเกิดความปลอดภัยสูงสุด

การตีกลับและคำเตือนที่เกี่ยวข้อง

- การตีกลับคือปฏิกิริยาสะท้อนกลับที่เกิดขึ้นฉับพลันจากใบเลื่อยที่งอ ติดขัด หรือไม่ได้ศูนย์ ทำให้เครื่องเลื่อยที่ควบคุมไม่ได้กระเด็นออกจากชิ้นงาน และเคลื่อนเข้าหาผู้ใช้เครื่อง

• เมื่อใบเลื่อยงอหรือติดขัดแน่นเนื่องจากคลองเลื่อยบิดลง ใบเลื่อยจะถูกปลดปล่อย และแรงสะท้อนของมอเตอร์จะขับเครื่องกลับเข้าหาผู้ใช้เครื่องอย่างรวดเร็ว
• หากใบเลื่อยเกิดบิดหรือไม่ได้ศูนย์ในร่องตัด ฟันเลื่อยที่ขอบหลังของใบเลื่อยอาจทิ่มเข้าที่ผิวบนของไม้ ทำให้ใบเลื่อยไต่ออกจากคลองเลื่อยและกระโดดกลับมายังผู้ใช้เครื่อง การตีกลับเป็นผลจากการใช้เครื่องเลื่อยผิดวัตถุประสงค์และ/หรือมีสภาพหรือขั้นตอนการทำงานที่ไม่ถูกต้อง และสามารถหลีกเลี่ยงได้โดยเตรียมตัวป้องกันไว้ก่อนอย่างถูกต้องดังต่อไปนี้

ใช้มือทั้งสองจับเครื่องเลื่อยให้แน่น และตั้งท่าแขนของท่านไว้ต้านแรงดีกลับ ตั้งตำแหน่งร่างกายของท่านให้อยู่ทางด้านข้างของใบเลื่อยด้านใดด้านหนึ่ง แต่อย่าอยู่ในแนวเดียวกันกับใบเลื่อย การดีกลับอาจทำให้เครื่องกระโดดลอยหลัง แต่ผู้ใช้เครื่องสามารถควบคุมแรงดีกลับได้ หากได้เตรียมตัวป้องกันไว้ก่อนอย่างถูกต้อง ▶ เมื่อใบเลื่อยเกิดติดขัด หรือการตัดถูกขัดจังหวะด้วยสาเหตุใดก็ตาม ให้ปล่อยนิ้วจากสวิตช์ และจับเครื่องเลื่อยให้นิ่งอยู่ในวัสดุจนกว่าใบเลื่อยจะหยุดสนิท อย่าพยายามเอาเครื่องเลื่อยออกจากชิ้นงานหรือดึงเครื่องเลื่อยไปข้างหลังขณะใบเลื่อยกำลังหมุนอยู่อย่างเด็ดขาด มิฉะนั้นอาจเกิดการตีกลับได้ ตรวจสอบหาสาเหตุและดำเนินการแก้ไขเพื่อกำจัดสาเหตุการติดขัดของใบเลื่อย ▶ เมื่อสตาร์ทเครื่องเลื่อยอีกครั้งในชิ้นงาน ให้ตั้งใบเลื่อยไว้ตรงกลางในคลองเลื่อยโดยไม่ให้ฟันเลื่อยขบในวัสดุ หากใบเลื่อยติดขัด ใบเลื่อยอาจกระโดดหรือตีกลับจากชิ้นงานเมื่อสตาร์ทเครื่องเลื่อยอีกครั้ง ▶ หนุนแผ่นชิ้นงานที่มีขนาดใหญ่เพื่อลดความเสี่ยงที่ใบเลื่อยจะติดขัดและเกิดการตีกลับ แผ่นชิ้นงานที่มีขนาดใหญ่มักจะห้อยหย่อนตามความถ่วงน้ำหนักของตัวแผ่นเอง ต้องใช้ที่รองหนุนใต้แผ่นชิ้นงานทั้งสองข้าง คือใกล้เส้นตัดและใกล้ขอบแผ่นชิ้นงาน ▶ อย่าใช้ใบเลื่อยที่ทื่อหรือชำรุด ใบเลื่อยที่ไม่ได้ลับคมหรือปรับตั้งไว้อย่างไม่ถูกต้องจะให้คลองเลื่อยที่แคบ ทำให้เกิดการเสียดสีมากเกินไป ใบเลื่อยเกิดติดขัดและตีกลับ ▶ ก่อนตัด ต้องขันคันปรับความลึกใบเลื่อยและคันปรับความลาดเอียงของมุมตัดให้แน่น หากการปรับใบเลื่อยเคลื่อนที่ขณะทำการตัด อาจทำให้ใบเลื่อยติดขัดและตีกลับได้ - ใช้ความระมัดระวังเป็นพิเศษเมื่อเลื่อยเข้าไปในผนังที่มีอยู่หรือบริเวณจุดบอดอื่นๆ ใบเลื่อยที่ยื่นออกมาอาจตัดวัตถุที่อาจทำให้เกิดการตีกลับ

การทำงานของกระบังล่าง

▶ ตรวจสอบกระบังล่างให้ปิดอย่างถูกต้องก่อนใช้งานทุกครั้ง อย่าใช้เครื่องเลื่อยหากกระบังล่างเคลื่อนไหวไปมาอย่างอิสระไม่ได้และไม่ปิดในทันที อย่าหนีบหรือผูกกระบังล่างให้อยู่ในตำแหน่งเปิด หากเครื่องเลื่อยตกหล่นโดยบังเอิญ กระบังล่างอาจโก่งงอ เปิดกระบังล่างด้วยคันจับที่ชักร่นได้ และดูให้แน่ใจว่ากระบังล่างเคลื่อนไหวไปมาได้อย่างอิสระ และไม่แตะใบเลื่อยหรือส่วนอื่นใดในมุมตัดและความลึกการตัดทั้งหมด ▶ ตรวจสอบการทำงานของสปริงของกระบังล่าง หากกระบังล่างและสปริงทำงานไม่ถูกต้อง ต้องนำไปซ่อมบำรุงก่อนใช้งาน กระบังล่างอาจทำงานเฉื่อยเนื่องจากชิ้นส่วนชำรุด มีเศษผงมากองติดเกาะ หรือกองสะสมกัน ▶ อาจใช้มือชักร่นกระบังล่างเฉพาะเมื่อต้องการตัดแบบพิเศษเท่านั้น เช่น "การจุ่มตัด" และ "การตัดแบบผสม" เปิดกระบังล่างด้วยคันจับที่ชักร่นได้ และต้องปล่อยกระบังล่างในทันทีที่ใบเลื่อยขบเข้าในวัสดุ สำหรับการเลื่อยแบบอื่นทั้งหมด กระบังล่างควรต้องทำงานโดยอัตโนมัติ ▶ ตรวจสอบให้กระบังล่างครอบใบเลื่อยทุกครั้งก่อนวางเครื่องเลื่อยลงบนโต๊ะทำงานหรือบนพื้น ใบเลื่อยที่ไม่ถูกปกป้องและยังคงวิ่งต่อจะทำให้เครื่องเลื่อยเดินลอยหลังตัดสิ่งใดก็ตามที่ขวางทาง พึงคำนึงถึงระยะเวลาที่ใบเลื่อยจะหยุดหลังจากปิดสวิตช์แล้ว

คำแนะนำเพื่อความปลอดภัยเพิ่มเติม

▶ อย่าเอามือเข้าไปในช่องพ่นชิปออก ท่านอาจได้รับบาดเจ็บจากชิ้นส่วนที่หมุนอยู่ ▶ อย่าใช้เครื่องเลื่อยทำงานเหนือศีรษะ ในลักษณะนั้นท่านจะไม่สามารถควบคุมเครื่องมือไฟฟ้าได้อย่างเพียงพอ ใช้เครื่องตรวจจับที่เหมาะสมเพื่อตรวจหาสายไฟฟ้าหรือท่อสาธารณูปโภคที่อาจซ่อนอยู่ในบริเวณทำงานหรือติดต่อบริษัทสาธารณูปโภคในพื้นที่เพื่อขอความช่วยเหลือ การสัมผัสกับสายไฟฟ้าอาจทำให้เกิดไฟไหม้หรือไฟฟ้าดูด การทำให้ท่อแก๊สเสียหายอาจทำให้เกิดระเบิด การเจาะเข้าในท่อน้ำ ทำให้ทรัพย์สินเสียหาย ▶ จับเครื่องมือไฟฟ้าให้แน่นด้วยมือทั้งสองข้างและตั้งท่ายืนให้มั่นคงขณะทำงาน ท่านจะสามารถนำทางเครื่องมือไฟฟ้าได้ปลอดภัยกว่าเมื่อจับเครื่องด้วยมือทั้งสองข้าง ▶ อย่าใช้เครื่องมือไฟฟ้าโดยตรงเครื่องอยู่กับที่ เครื่องไม่ได้ออกแบบไว้สำหรับใช้กับโต๊ะเลื่อย ▶ ตรวจสอบให้แน่ใจว่าเพลตปิดของเครื่องเลื่อยจะไม่เคลื่อนไปด้านข้างในขณะทำ "การจ้างตัด" ที่ไม่ได้กำ

ในเชิงตั้งฉาก การเคลื่อนใบด้านข้างอาจทำให้ใบเลื่อยติดขัดและเกิดการดีดกลับได้

ยึดชิ้นงานให้แน่น การยึดชิ้นงานด้วยเครื่องหนีบหรือแท่นจับจะมั่นคงกว่าการยึดด้วยมือ ▶ รอให้เครื่องมือไฟฟ้าหยุดสนิทก่อนวางเครื่องลงบนพื้น เครื่องมือที่เลื่อยอยู่อาจติดขัดและทำให้สูญเสียการควบคุมเครื่องมือไฟฟ้า ▶ อย่าใช้ใบเลื่อยที่ทำจากเหล็กกล้ารอบสูง (High Speed Steel, HSS) ในเลื่อยนี้ แตกง่าย ▶ อย่าเลื่อยโลหะจำพวกเหล็ก เศษขี้เลื่อยร้อนสีแดงสามารถจุดระบบดูดฝุ่นให้ลุกไหม้ได้ ▶ สวมหน้ากากป้องกันฝุ่น ▶ เมื่อแบตเตอรี่ชำรุดและนำไปใช้งานอย่างไม่ถูกต้องอาจมีไอระเหยออกมาได้ แบตเตอรี่อาจเผาไหม้หรือระเบิดได้ ให้สูดอากาศบริสุทธิ์และไปพบแพทย์ในกรณีเจ็บปวด ไอระเหยอาจทำให้ระบบหายใจระคายเคือง ▶ อย่าเปิดแบตเตอรี่ อันตรายจากการลัดวงจร วัตถุที่แหลมคม เช่น ตะปูหรือไขควง หรือแรงกระทำภายนอก อาจทำให้แบตเตอรี่เสียหายได้ สิ่งเหล่านี้อาจทำให้เกิดการลัดวงจรภายในและแบตเตอรี่ไหม้ มีควัน ระเบิด หรือร้อนเกินไป ใช้แบตเตอรี่แพ็คเฉพาะในผลิตภัณฑ์ของผู้ผลิตเท่านั้น ในลักษณะนี้ แบตเตอรี่แพ็คจะได้รับการปกป้องจากการใช้งานเกินกำลังซึ่งเป็นอันตราย

ปกป้องแบตเตอรี่จากความร้อน รวมทั้ง เช่น จากการถูกแสงแดดต่อเนื่อง จากไฟ สิ่งสกปรก น้ำ และความชื้น อันตรายจากการระเบิดและการลัดวงจร

รายละเอียดผลิตภัณฑ์และข้อมูล

จำเพาะ

อ่านคำเตือนเพื่อความปลอดภัยและคำแนะนำทั้งหมด การไม่ปฏิบัติตามคำเตือนและคำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง

กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน

ประโยชน์การใช้งานของเครื่อง

เครื่องมือไฟฟ้านี้ใช้สำหรับตัดไม้ตามยาวและตามขวางโดยตัดเป็นเส้นตรง รวมทั้งตัดเป็นมุมเอียงได้ขณะวางอย่างมั่นคงบนชิ้นงาน

ส่วนประกอบที่แสดงภาพ

ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของเครื่องที่แสดงในหน้าภาพประกอบ

(1) สวิตช์เปิด-ปิด (2) ปุ่มล็อคไม่ให้สวิตช์เปิด-ปิดทำงาน (3) ผ่าครอบตะขอแขวน (4) ปุ่มล็อคแกน (5) ด้ามจับเพิ่ม (6) น็อตปิดสำหรับแพงกำหนดแนวขนาด (7) คันหนีบสำหรับเลือกความลึกการตัดล่วงหน้า

(8) มาตราส่วนมุมปาก

(9) คันโยกสำหรับการเลือกมุมเอียงล่วงหน้า

(10) ไฟส่องบริเวณทำงาน

(11) เครื่องหมายตัด 45°

(12) เครื่องหมายตัด 0°

(13) แผงกำหนดแนวขนาน

(14) กระบังป้องกันใบเลื่อยชนิดหดร่นได้

(15) แผ่นฐาน

(16) คันจับสำหรับกระบังป้องกันใบเลื่อยชนิดหดร่นได้

(17) กระบังป้องกัน

(18) ช่องพ่นชักบออก

(19) แบตเตอรี่แพ็ค ^a)

(20) มาตราส่วนความลึกการตัด

(21) แป้นปลดล็อกแบตเตอรี่a)

(22) แกนเครื่อง

(23) หน้าแปลนติดตั้ง

(24) ใบเลื่อย ^a)

(25) หน้าแปลนยืด

(26) โคลที่ยึดพร้อมแหวนรอง

(27) ประแจขันหกเหลี่ยม

(28) ถุงเก็บผง/ขี้กบ ^a)

(29) ท่อดูดฝุ่น ^a)

(30) ตะขอแขวน ^a)

(31) ด้ามจับ (พื้นผิวจับหุ้มฉนวน)

a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการจัดส่งมาตรฐาน กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประกอบของเรา

ข้อมูลทางเทคนิค

เสื่อย่างเดือน		GKS 185-LI
หมายเลขลินค้า		3 601 FC1 2..
แรงดันไฟฟ้าพิกัด	โวลท์	18
ความเร็วรอบเดินตัวเปล่า A)	นาที -1	5000
ความลึกการตัด สูงสุด
- สําหรับมุมเอียง 0°	มม. 57
- สําหรับมุมเอียง 45°	มม. 41
ล้อคแกน		●
ขนาดแผ่นฐาน	มม. 134 x 280
เส้นผ่าศูนย์กลางใบเลื่อย	มม. 165
ความหนาใบเลื่อย สูงสุด	มม. 1.8
ความหนาใบเลื่อย ต่ําสุด	มม. 0.9
รูติดตั้ง	มม. 20
น้ําหนักตามระเบียบการEPTA-Procedure 01:2014 B)	กก. 3.2 - 4.3
อุณหภูมิโดยรอบที่แนะนําเมื่อซารจ	°C 0 ... +35
อุณหภูมิโดยรอบที่อนุญาตเมื่อใช้งาน C) และระหว่างการเก็บรักษา	°C -20 ... +50
แบตเตอร์ที่แนะนํา		GBA 18V...≥ 4.0 AhProCORE18V...≥ 4.0 Ah
เครื่องซาร์จที่แนะนํา		GAL 18...GAX 18...GAL 36...

A) ดำเนินการวัด ณ อุณหภูมิ 20-25 °C พร้อมแบตเตอรี่ GBA 18V 5.0Ah B) ขึ้นอยู่กับแบตเตอรี่แพ็คที่ใช้ C) สมรรถภาพจะน้อยลงที่อุณหภูมิ < 0 °C

แบตเตอรี่

Bosch จำหน่ายเครื่องมือไฟฟ้าไร้สายไม่รวมแบตเตอรี่แพ็คด้วยเช่นกัน คุณสามารถดูได้จากบรรจุภัณฑ์ว่า ขอบเขตการจัดส่งเครื่องมือไฟฟ้าของคุณมีแบตเตอรี่แพ็คหรือไม่

การชาร์จแบตเตอรี่

▶ ใช้เฉพาะเครื่องชาร์จแบตเตอรี่ที่ระบุในข้อมูลทางเทคนิคเท่านั้น เฉพาะเครื่องชาร์จแบตเตอรี่เหล่านี้เท่านั้นที่เข้าชุดกับแบตเตอรี่ลิเธียมไอออนของเครื่องมือไฟฟ้าของท่าน

หมายเหตุ: แบตเตอรี่ลิเธียมไอออนที่จัดส่งมีการชาร์จบางส่วนตามระเบียบข้อบังคับด้านการขนส่งระหว่างประเทศไทย เพื่อให้แน่ใจว่าแบตเตอรี่จะทำงานได้อย่างสมบูรณ์แบบ ก่อนใช้งานครั้งแรกให้ชาร์จแบตเตอรี่จนเต็ม

การใส่แบตเตอรี่

ใส่แบตเตอรี่ที่ชาร์จแล้วเข้าในด้ามจับจนรู้สึกเข้าล็อค

การถอดแบตเตอรี่

เมื่อต้องการถอดแบตเตอรี่แพ็คออก ให้กดแป้นปลดล็อคแบตเตอรี่และดึงแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้า อย่าใช้กำลังดึง

แบตเตอรี่แพ็คมีการล็อค 2 ระดับเพื่อป้องกันไม่ให้แบตเตอรี่แพ็คร่วงหลุดออกมาหากกดแป้นปลดล็อคแบตเตอรี่โดยไม่ตั้งใจ เมื่อแบตเตอรี่ลูกบรรจุอยู่ในเครื่องมือไฟฟ้า สปริงจะยึดแบตเตอรี่ให้เข้าที่

ไฟแสดงสถานะการชาร์จแบตเตอรี่

ไฟ LED สีเขียวของการแสดงสถานะการชาร์จแบตเตอรี่แสดงสถานะการชาร์จของแบตเตอรี่ ด้วยเหตุผลด้านความปลอดภัยท่านสามารถตรวจสอบสถานะการชาร์จเฉพาะเมื่อเครื่องมือไฟฟ้าหยุดสนิทเท่านั้น

กดปุ่มสำหรับไฟแสดงสถานะการชาร์จแบตเตอรี่ ⑨หรือเพื่อแสดงสถานะการชาร์จ ท่านสามารถกดได้แม้เมื่อได้ถอดแบตเตอรี่ออกแล้ว

หลังจากกดปุ่มสำหรับไฟแสดงสถานะการชาร์จแบตเตอรี่แล้ว ไฟ LED ไม่ติดขึ้น แสดงว่าแบตเตอรี่บกพร่องและต้องเปลี่ยนใหม่

แบตเตอรี่-ชนิด GBA 18V...

LEDความจุ

ไฟส่องสว่างต่อเนื่อง 3× สีเขียว 60-100 %

ไฟส่องสว่างต่อเนื่อง 2× สีเขียว 30-60 %

ไฟส่องสว่างต่อเนื่อง 1× สีเขียว 5-30 %

ไพบะพริบ 1× สีเขียว 0-5 %

แบตเตอรี่-ชนิด ProCORE18V...

LEDความจุ

ไฟส่องสว่างต่อเนื่อง 5× ลีเขียว 80-100 %

ไฟส่องสว่างต่อเนื่อง 4× ลีเขียว 60-80 %

ไฟส่องสว่างต่อเนื่อง 3× ลีเขียว 40-60 %

ไฟส่องสว่างต่อเนื่อง 2× ลีเขียว 20-40 %

ไฟส่องสว่างต่อเนื่อง 1× ลีเขียว 5-20 %

ไฟกะพริบ 1× ลีเขียว 0-5 %

ข้อแนะนำในการปฏิบัติต่อแบตเตอรี่อย่างเหมาะสมที่สุด

ปกป้องแบตเตอรี่จากความชื้นและน้ำ เก็บรักษาแบตเตอรี่แพ็คในช่วงอุณหภูมิ -20 °C ถึง 50 °C เท่านั้น อย่าปล่อยวางแบตเตอรี่แพ็คไว้ในรถยนต์ในช่วงฤดูร้อน ทำความสะอาดช่องระบายอากาศเป็นครั้งคราวโดยใช้แปรงขนอ่อนที่แห้งและสะอาด หลังจากชาร์จแบตเตอรี่แล้ว หากแบตเตอรี่แพ็คมีช่วงเวลาการทำงานสั้นมาก แสดงว่าแบตเตอรี่แพ็คเสื่อมและต้องเปลี่ยนใหม่ อ่านและปฏิบัติตามข้อสังเกตสำหรับการกำจัดขยะ

การติดตั้ง

ใช้เฉพาะใบเลื่อยที่มีความเร็วสูงสุดที่อนุญาตสูงกว่าความเร็วรอบตัวเปล่าของเครื่องมือไฟฟ้า

การใส่/การเปลี่ยนใบเลื่อย

▶ ถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับแต่งใดๆ ที่เครื่องมือไฟฟ้า (เช่น บำรุงรักษา เปลี่ยนเครื่องมือ ฯลฯ) รวมทั้งเมื่อขนย้ายและเก็บรักษา อันตรายจากการบาดเจ็บหากสวิตช์เปิด-ปิดติดขึ้นอย่างไม่ตั้งใจ ▶ สวมถุงมือป้องกันอันตรายเมื่อติดตั้งใบเลื่อย การสัมผัสกับใบเลื่อยจะทำให้บาดเจ็บได้ ▶ อย่านำจานขัดมาใช้เป็นเครื่องมืออย่างเด็ดขาด ▶ ใช้เฉพาะใบเลื่อยที่ตรงตามข้อกำหนดที่ระบุไว้ในคู่มือการใช้งานนี้และบนเครื่องมือไฟฟ้าเท่านั้น

การเลือกใบเลื่อย

กรุณาดูภาพรวมของใบเลื่อยที่แนะนำในตอนท้ายของคู่มือการใช้งาน

การถอดใบเลื่อย (ดูภาพประกอบ A)

เมื่อต้องการเปลี่ยนเครื่องมือตัด ทางที่ดีที่สุดควรวางเครื่องโดยกลับเอาด้านหัวของที่ครอบมอเตอร์ลง

- กดปุ่มล็อคแกน (4) และกดค้างไว้

▶ กดปุ่มล็อคแกน (4) เมื่อใบเลื่อยหยุดนิ่งอยู่กับที่แล้วเท่านั้น มิฉะนั้นเครื่องอาจชำรุดได้

- ใช้ประแจหกเหลี่ยม (27) ขันโบลท์ยึด (26) ออกโดยหมุนไปในทิศทางหมุน ①

- กระตุกกระบังป้องกันใบเลื่อยชนิดชักร่นได้ (14) ไปด้านหลังและจับไว้ให้แน่น

- ถอดน็อตยึด (25) และใบเลื่อย (24) ออกจากแกนเครื่อง (22)

การติดตั้งใบเสื่อย (ดูภาพประกอบ A)

เมื่อต้องการเปลี่ยนเครื่องมือ ทางที่ดีที่สุดควรวางเครื่องมือไฟฟ้าโดยจับด้านหน้าของที่ครอบมอเตอร์ลง

- ทำความสะอาดใบเลื่อย (24) และชิ้นส่วนยึดทั้งหมดที่จะติดตั้ง - ดันกระบังป้องกันใบเลื่อยชนิดชักร่นได้ (14) ไปด้านหลังและจับไว้ให้แน่น - ประกอบใบเลื่อย (24) เข้ากับเพลา (23) โดยให้ทิศทางการตัดของฟัน (ทิศทางลูกศรบนใบเลื่อย) ตรงกับทิศทางการหมุนของลูกศรที่แสดงบนกระบังป้องกันใบเลื่อยชนิดชักร่นได้ (14) - ประกอบแหวนรอง (25) และขันโบลท์ยึด (26) เข้าโดยหมุนไปในทิศทางการหมุน ② - ตรวจสอบให้เพลา (23) และแหวนรอง (25) อยู่ในตำแหน่งประกอบที่ถูกต้อง - กดปุ่มล็อคแกน (4) และกดค้างไว้ - ใช้ประแจหกเหลี่ยม (27) ขันโบลท์ยึด (26) เข้าให้แน่นโดยหมุนไปในทิศทางการหมุน ② แรงบิดการขันควรอยู่ระหว่าง 6–9 นิวตันเมตร ซึ่งมีค่าเท่ากับการหมุนด้วยมือจนตึงบวก ¼ รอบ

การดูดฝุ่น/ขี้เลื่อย

ฝุ่นที่ได้จากวัสดุ เช่น เคลือบผิวที่มีสารตะกั่ว ไม้บางประเภท แร่ธาตุ และโลหะ อาจเป็นอันตรายต่อสุขภาพ การสัมผัสหรือการหายใจเอาฝุ่นเข้าไปอาจทำให้เกิดปฏิกิริยาแพ้ฝุ่น และ/หรือนำมาซึ่งโรคติดเชื้อระบบหายใจแก่ผู้ใช้เครื่องหรือผู้ที่ยืนอยู่ใกล้เคียง ฝุ่นบางประเภท เช่น ฝุ่นไม้โอ๊ค หรือไม้บีช จัดเป็นสารที่ก่อให้เกิดมะเร็ง โดยเฉพาะอย่างยิ่งเมื่อผสมกับสารเติมแต่งเพื่อบำบัดไม้ (โครเมต ผลิตภัณฑ์รักษาเนื้อไม้) สำหรับวัสดุที่มีแอสเบสตอสต้องให้ผู้เชี่ยวชาญทำงานเท่านั้น - ใช้ระบบดูดฝุ่นออกที่เหมาะสมกับประเภทวัสดุ มากเท่าที่จะทำได้ - จัดสถานที่ทำงานให้มีการระบายอากาศที่ดี

- ขอแนะนำให้สวมหน้ากากป้องกันการติดเชื้อที่มีระดับการกรอง P2

ปฏิบัติตามกฎข้อบังคับสำคัญอื่นๆ ที่เกี่ยวกับวัสดุชิ้นงานที่บังคับใช้ในประเทศของท่าน

▶ ป้องกันการสะสมของฝุ่นในสถานที่ทำงาน ฝุ่นสามารถลุกไหม้ได้อย่างง่ายดาย

ช่องพ่นขี้กบ (ดูภาพประกอบ B)

ช่องพ่นขี้กบ (18) สามารถหมุนได้อย่างอิสระ

ที่ช่องพ่นขี้กบ (18) คุณสามารถเชื่อมต่อท่อดูดฝุ่นที่มีเส้นผ่านศูนย์กลาง 35 มม. หรือกล่องเก็บฝุ่น/เก็บขี้เลื่อย (28) เข้ากับข้อต่อต่อดูดออกได้

เพื่อให้ดูดฝุ่นออกได้ดีที่สุด ต้องทำความสะอาดช่องพ่นขี้กบ (18) เป็นประจำ

การดูดฝุ่นด้วยเครื่องดูดฝุ่นภายนอก

เชื่อมต่อท่อดูดฝุ่น (29) เข้ากับเครื่องดูดฝุ่น (อุปกรณ์ประกอบ) กรุณาดูภาพรวมการเชื่อมต่อกับเครื่องดูดฝุ่นต่างๆ ในตอนท้ายของคู่มือการใช้งาน

เครื่องดูดฝุ่นต้องเหมาะสมสำหรับใช้ดูดวัสดุที่จะทำงาน ในกรณีดูดฝุ่นแห้งที่เป็นอันตรายต่อสุขภาพอย่าง

ยิ่งหรืออาจก่อให้เกิดมะเร็งได้ ให้ใช้เครื่องดูดฝุ่นพิเศษ

ติดตั้งตะขอแขวน (ดูภาพประกอบ F-G)

ใช้ไขควงจัดตัวครอบ (3) ขั้นทางด้านข้างที่ช่องติดตั้งตะขอแขวน (30) และยึดให้แน่นด้วยสกรูสองตัว ขันสกรูให้แน่นด้วยแรงบิด 1.8 - 2 นิวตันเมตร ตะขอแขวน (30) สามารถเลื่อนได้

การปฏิบัติงาน

ถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับแต่งใดๆ ที่เครื่องมือไฟฟ้า (เช่น การบำรุงรักษา การเปลี่ยนเครื่องมือ) รวมทั้งเมื่อขนย้ายและเก็บรักษา อันตรายจากการบาดเจ็บหากสวิตช์เปิด-ปิดติดขึ้นอย่างไม่ตั้งใจ

รูปแบบการทำงาน

การปรับความลึกการตัด (ดูภาพประกอบ C)

ปรับความลึกการตัดให้เหมาะสมกับความหนาของชิ้นงาน ใบเลื่อยควรโผล่ยื่นออกมาทางด้านล่างของชิ้นงานน้อยกว่าหนึ่งฟันเต็ม

คลายคันหนีบ (7) ออก สำหรับความลึกการตัดน้อย ให้ดึงเครื่องเลื่อยออกห่างจากแผ่นฐาน (15) สำหรับความลึกการตัดมาก ให้ดันเครื่องเลื่อยเข้าหาแผ่นฐาน (15) ปรับความ

ลึกการตัดที่ต้องการที่มาตราส่วนความลึกการตัด ขันคันหนีบ (7) กลับเข้าไปให้แน่น

แรงขันตึงของคันหนีบ (7) สามารถปรับจูนได้ เมื่อต้องการปรับจูน ให้ขันคันหนีบ (7) ออกและขันกลับเข้าอีกครั้งโดยหมุนเอียงอย่างน้อย 30° ในทิศตามเข็มนาฬิกา

การปรับมุมตัด

ทางที่ดีที่สุดควรวางเครื่องมือไฟฟ้าโดยจับด้านหน้าของกระบังป้องกันใบเลื่อย (17) ลง

คลายคันหนีบสำหรับการเลือกมุมเอียงล่วงหน้า (9) เอียงเครื่องเลื่อยไปทางด้านข้าง ปรับขนาดที่ต้องการที่มาตราส่วน (8) ขันคันหนีบ (9) กลับเข้าให้แน่น

หมายเหตุ: สำหรับการตัดมุมเอียง จะได้ความลึกการตัดน้อยกว่าค่าที่แสดงบนมาตราส่วนความลึกการตัด (20)

เครื่องหมายตัด

เครื่องหมายตัด (12) แสดงตำแหน่งของใบเลื่อยสำหรับการตัด

เพื่อให้ได้การตัดที่แม่นยำ ให้จับเลื่อยวงเดือนเข้าหาชิ้นงานดังแสดงในภาพ ทางที่ดีที่สุดควรฝึกซ้อมการตัดก่อน

การเริ่มต้นปฏิบัติงาน

การเปิด-ปิดเครื่อง

▶ ตรวจสอบให้แน่ใจว่าท่านสามารถใช้งานสวิตช์เปิด-ปิดได้โดยไม่ต้องปล่อยที่จับ

เมื่อต้องการสตาร์ทเครื่องมือไฟฟ้า ในขั้นแรกให้กดปุ่มล็อกไม่ให้สวิตช์เปิด-ปิดทำงาน (2) และจากนั้นจึงกดสวิตช์เปิด-ปิด (1)

ปิดสวิตช์เครื่องมือไฟฟ้าโดยปล่อยนิ้วจากสวิตช์เปิด-ปิด (1) หมายเหตุ: ด้วยเหตุผลด้านความปลอดภัย จึงไม่สามารถล็อกสวิตช์เปิด-ปิด (1) ได้ จะต้องกดสวิตช์เปิด-ปิดตลอดเวลาปฏิบัติงาน

การเปิดไฟส่องบริเวณทำงาน LED

ไฟ (10) จะส่องสว่างเมื่อกดสวิตช์เปิด-ปิด (1) เบาๆ หรือเต็มที่ และช่วยเพิ่มความสว่างในบริเวณทำงานในสภาพแสงที่ไม่เอื้ออำนวย

เบรกกันการหมุนต่อ

เบรกหนีศูนย์ซึ่งติดตั้งในตัวช่วยลดระยะเวลาวิ่งต่อของใบเลื่อยหลังจากปิดเครื่องมือไฟฟ้าแล้ว

การป้องกันการจ่ายกระแสไฟฟ้าออกลึก

"Electronic Cell Protection (ECP)" ช่วยป้องกันไม่ให้แบตเตอรี่ลิเธียมไอออนจ่ายกระแสไฟฟ้าออกลึก เมื่อแบตเตอรี่แพ็คหมดไฟ วงจรป้องกันจะดับสวิตช์เครื่องมือไฟฟ้า เครื่องมือที่ใช้งานอยู่จะไม่หมุนต่อ

ข้อแนะนำในการทำงาน

ถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับแต่งใดๆ ที่เครื่องมือไฟฟ้า (เช่น การบำรุงรักษา การเปลี่ยนเครื่องมือ) รวมทั้งเมื่อขนย้ายและเก็บรักษา อันตรายจากการบาดเจ็บหากสวิตช์เปิด-ปิดติดขึ้นอย่างไม่ตั้งใจ

ความกว้างการตัดจะแตกต่างกันไปตามใบเลื่อยที่ใช้ ต้องป้องกันใบเลื่อยไม่ให้ถูกกระแทก เคลื่อนเครื่องอย่างสม่ำเสมอและป้อนเบาๆ ไปในทิศทางตัด การเคลื่อนเครื่องไปข้างหน้าเกินกำลังจะลดอายุการใช้งานของเครื่องมือตัดและอาจทำให้เครื่องมือไฟฟ้าเสียหายได้ ประสิทธิภาพการเลื่อยและคุณภาพการตัดขึ้นอยู่กับสภาพและลักษณะฟันของใบเลื่อยเป็นหลัก ดังนั้นให้ใช้เฉพาะใบเลื่อยที่คมและเหมาะสมกับประเภทวัสดุชิ้นงานเท่านั้น

การเลื่อยไม้

หลักการเลือกใบเลื่อยที่ถูกต้องคือต้องเลือกตามประเภทของไม้ คุณภาพของไม้ และต้องดูว่าต้องการตัดตามยาวหรือตามขวาง เมื่อตัดไม้จำพวกสนตามแนวยาว จะได้เศษไม้ขดเป็นวงยาว ฝุ่นไม้ออก และไม้ชี้อันตรายต่อสุขภาพอย่างยิ่ง ดังนั้นเมื่อทำงานต้องดูดฝุ่นออกเสมอ

การเลื่อยโดยใช้แผงกำหนดแนวขนาด (ดูภาพประกอบ D)

แผงกำหนดแนวงาน (13) ทำให้สามารถตัดเลยขอบชิ้นงาน และตัดเป็นท่อนยาวในขนาดเท่าๆ กันได้อย่างเที่ยงตรง

การเลื่อยโดยใช้แผงช่วยนำทาง (ดูภาพประกอบ E)

สำหรับการตัดชิ้นงานขนาดใหญ่หรือตัดขอบตรง ให้หนีบแผ่นกระดานหรือท่อนไม้ยาวเข้ากับชิ้นงานเพื่อใช้เป็นแผงช่วยนำทาง ท่านสามารถเคลื่อนแผ่นฐานของเลื่อยวงเดือนเลยใบตามแผงช่วยนำทาง

ตะขอแขวน (ดูภาพประกอบ G)

คุณสามารถใช้ตะขอแขวน (30) แขวนเครื่องมือไฟฟ้าได้ เช่น เข้ากับตัวนำได้ พับตะขอแขวน (30) เข้าในตำแหน่งที่ต้องการ

เมื่อแขวนเครื่องมือไฟฟ้า ตรวจสอบให้แน่ใจว่าได้ป้องกันใบเลื่อยจากการสัมผัสโดยไม่ได้ตั้งใจ มีความเสี่ยงต่อการบาดเจ็บ

พับตะขอแขวน (30) กลับเข้าที่เมื่อคุณต้องการใช้งานกับเครื่องมือไฟฟ้า

การบำรุงรักษาและการบริการ

การบำรุงรักษาและการทำความสะอาด

ถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับแต่งใดๆ ที่เครื่องมือไฟฟ้า (เช่น การบำรุงรักษา การเปลี่ยนเครื่องมือ ฯลฯ) รวมทั้งเมื่อขนย้ายและเก็บรักษา อันตรายจากการบาดเจ็บหากสวิตช์เปิด-ปิดติดขึ้นอย่างไม่ตั้งใจ เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศให้สะอาดอยู่เสมอ

กระบังป้องกันใบเลื่อยชนิดฉากต้องเคลื่อนไหวไปมาได้อย่างอิสระและปิดได้โดยอัตโนมัติตลอดเวลา ดังนั้นต้องรักษาบริเวณรอบๆ กระบังป้องกันใบเลื่อยชนิดฉากให้สะอาดอยู่เสมอ เอาฝุ่นและเศษผงออกโดยใช้แปรง ใบเลื่อยที่ไม่ได้เคลือบสามารถใช้น้ำมันที่ไม่มีกรดทาบางๆ เพื่อป้องกันสนิม ต้องเช็ดน้ำมันออกก่อนใช้ใบเลื่อย มิฉะนั้นน้ำมันจะเปื้อนไม้ทำให้ไม่สามารถทาสีได้ เศษเหลือของยางไม้และการบัดกรีบนใบเลื่อยทำให้ตัดได้ไม่ดี ดังนั้นให้รักษาความสะอาดใบเลื่อยทันทีหลังใช้งาน

การบริการหลังการขายและการให้คำปรึกษาการใช้งาน

ศูนย์บริการหลังการขายของบ๊อชตอบคำถามของท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์ รวมทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับอะไหล่ กรุณาดูที่: www.bosch-pt.com ทีมงานที่ปรึกษาของบ๊อชยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ประกอบต่างๆ เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลขสินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย บริษัท โรเบิร์ต บ๊อช จำกัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4 แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110 โทร: [phone] แฟกซ์: [phone] www.bosch.co.th ศูนย์บริการซ่อมและฝึกอบรม บ๊อช อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2

บ้านเลขที่ 10/11 หมู่ 16

ถนนศรีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี

จังหวัดสมุทรปราการ 10540

ประเทศไทย

โทรศัพท์ 02 7587555

โทรสาร 02 7587525

สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่:

แบตเตอรี่ลิเธียมไอออนที่แนะนำให้ใช้ อยู่ภายใต้ข้อกำหนดแห่งกฎหมายสินค้าอันตราย

ผู้

ใช้สามารถขนส่งแบตเตอรี่แพ็คโดย

ทางถนนโดยไม่มีข้อบังคับอื่นหากขนส่งโดยบุคคลที่สาม

(เช่น : การขนส่งทางอากาศ หรือตัวแทนขนส่งลินค้า)

ต้องปฏิบัติตามข้อกำหนดพิเศษเกี่ยวกับการบรรจุ

ภัณฑ์และการติดฉลาก สำหรับการจัดเตรียมลิ่งของที่จะจัดส่ง

จำเป็นต้องปรึกษาผู้เชี่ยวชาญดานวัตถุอันตราย

ส่งแบตเตอรี่แพ็คเมื่อตัวหุ้มไม่ำรุดเสียหายเท่านั้น โช้แลบ

การพันปิดหน้าสัมผัสที่เปิดอยู่ และนำแบตเตอรี่แพ็ค

ใส่กล่องบรรจุโดยไม่ใหญ่เคลื่อนไปมาในกล่องใด นอกจาก

นี้กรุณาปฏิบัติตามกฎระเบียบของประเทศชึ่งอาจมีราย

ละเอียดเพิ่มเติม

การกำจัดขยะ

เครื่องมือไฟฟ้า แบตเตอรี่แพ็ค อุปกรณ์ประกอบ และที่บท่อ ต้องนำ

ใบแยกประเภทวัสดุเพื่อนำกลับมาใช้

ใหม่โดยไม่กำลายสภาพแวดล้อม

อย่าทิ้งเครื่องมือไฟฟ้าและแบตเตอรี่แพ็ค/

แบตเตอรี่ที่นำกลับมาซาร์จใหม่ได้ ลงในขยะบ้าน!

แบตเตอรี่แพ็ค/แบตเตอรี่:

ลิเธียม ไอออน:

กรุณาปฏิบัติตามคำแนะนำในบทการขนส่ง (ดู "การขนส่ง", หน้า 49)
