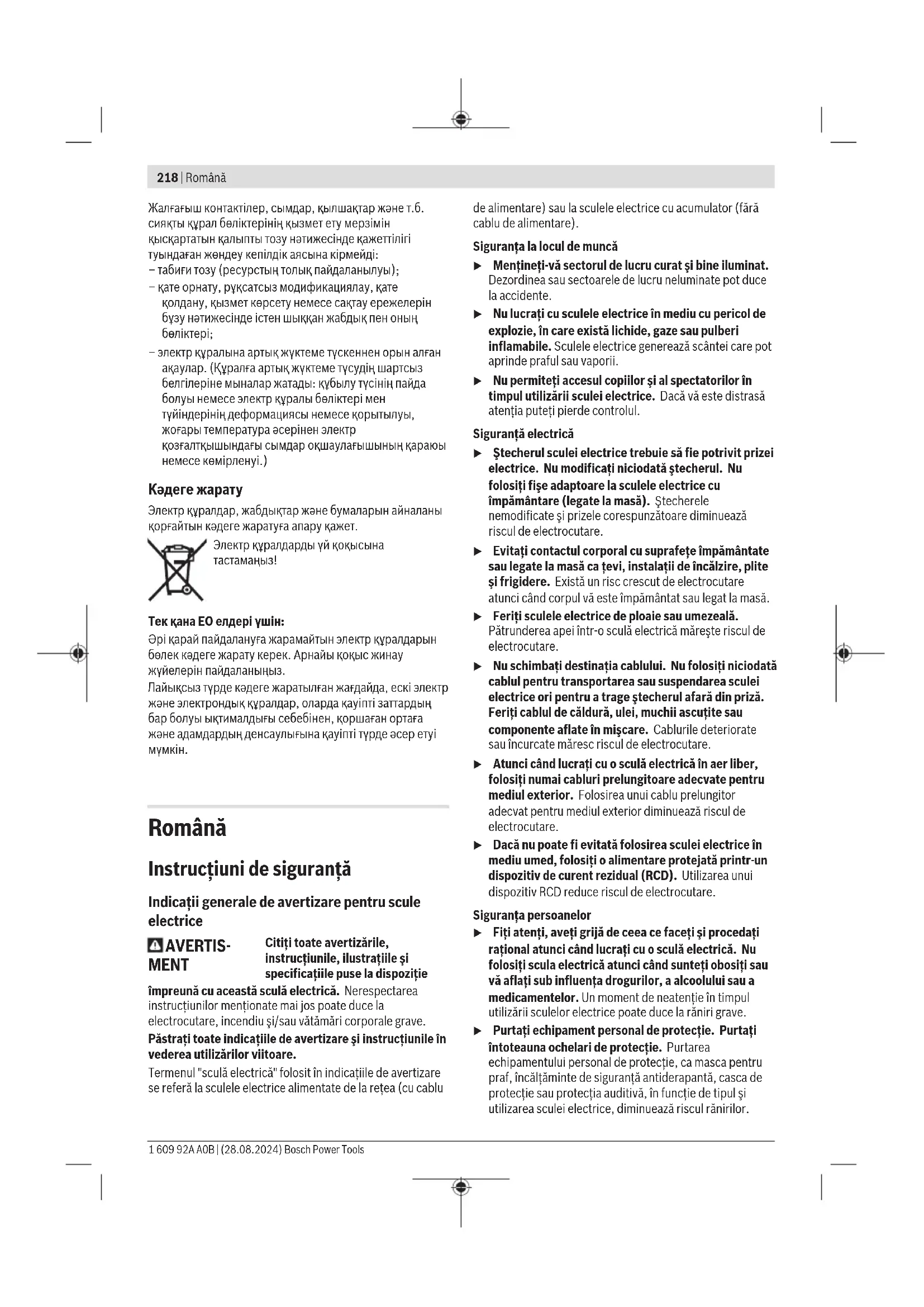

Română Instrucţiuni de siguranţă Indicaţii generale de avertizare pentru scule electrice AVERTIS- MENT Citiţi toate avertizările, instrucţiunile, ilustraţiile şi specificaţiile puse la dispoziţie împreună cu această sculă electrică. Nerespectarea instrucţiunilor menţionate mai jos poate duce la electrocutare, incendiu şi/sau vătămări corporale grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul "sculă electrică" folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă u Menţineţi‑vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. u Nu lucraţi cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. u Nu permiteţi accesul copiilor şi al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenţia puteţi pierde controlul. Siguranţă electrică u Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificaţi niciodată ştecherul. Nu folosiţi fişe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate şi prizele corespunzătoare diminuează riscul de electrocutare. u Evitaţi contactul corporal cu suprafeţe împământate sau legate la masă ca ţevi, instalaţii de încălzire, plite şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă. u Feriţi sculele electrice de ploaie sau umezeală. Pătrunderea apei într‑o sculă electrică măreşte riscul de electrocutare. u Nu schimbaţi destinaţia cablului. Nu folosiţi niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ştecherul afară din priză. Feriţi cablul de căldură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. u Atunci când lucraţi cu o sculă electrică în aer liber, folosiţi numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. u Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiţi o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare. Siguranţa persoanelor u Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizării sculelor electrice poate duce la răniri grave. u Purtaţi echipament personal de protecţie. Purtaţi întoteauna ochelari de protecţie. Purtarea echipamentului personal de protecţie, ca masca pentru praf, încălţăminte de siguranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. 1 609 92A A0B | (28.08.2024) Bosch Power ToolsRomână | 219 u Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi‑vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. u Înainte de pornirea sculei electrice îndepărtaţi cleştii de reglare sau cheile fixe din aceasta. O cheie sau un cleşte ataşat la o componentă rotativă a sculei electrice poate provoca răniri. u Nu vă întindeţi pentru a lucra cu scula electrică. Menţineţi-vă întotdeauna stabilitatea şi echilibrul. Astfel veţi putea controla mai bine scula electrică în situaţii neaşteptate. u Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcăminte largă sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mişcare. u Dacă pot fi montate echipamente de aspirare şi colectare a prafului, asiguraţi‑vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. u Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave. Utilizarea şi manevrarea atentă a sculelor electrice u Nu suprasolicitaţi scula electrică. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. u Nu folosiţi scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. u Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. u Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor şi nu lăsaţi să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experienţă. u Întreţineţi sculele electrice şi accesoriile acestora. Verificaţi alinierea corespunzătoare, controlaţi dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcţionarea sculei electrice. Înainte de utilizare daţi la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreţinerea necorespunzătoare a sculelor electrice. u Menţineţi bine dispozitivele de tăiere bine ascuţite şi curate. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. u Folosiţi scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni, ţinând cont de condiţiile de lucru şi de activitatea care trebuie desfăşurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situaţii periculoase. u Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate. Întreţinere u Încredinţaţi scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându‑se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa sculei electrice. Instrucţiuni de siguranţă pentru ferăstraie circulare staţionare u Ferăstraiele circulare staţionare sunt destinate debitării lemnului sau materialelor similare, ele nu pot fi folosite cu discuri de tăiere pentru debitarea materialelor feroase precum bare, tije, şuruburi, etc. Pulberile abrazive provoacă blocarea pieselor mobile precum apărătoarea inferioară. Scânteile produse în urma tăierii pot arde apărătoarea inferioară, placa intermediară şi alte componente din plastic. u Folosiţi pe cât posibil menghine pentru fixarea piesei de lucru. Dacă fixaţi piesa de lucru cu mâna, trebuie să vă ţineţi întotdeauna mâna la o distanţă de cel puţin 100 mm de cele două părţi ale pânzei de ferăstrău. Nu folosiţi ferăstrăul pentru a tăia piese de lucru prea mici pentru a putea fi fixate în menghine sau ţinute sigur cu mâna. Dacă ţineţi mâna prea aproape de pânza de ferăstrău există risc crescut de rănire provocată de contactul cu pânza de ferăstrău. u Piesa de lucru trebuie să fie imobilizată şi fixată sau sprijinită pe limitator şi pe masă. Nu împingeţi piesa de lucru spre pânza de ferăstrău sau nu tăiaţi în niciun caz “cu mâinile libere“. Piesele de lucru neasigurate sau care se mişcă pot fi aruncate afară cu viteză mare, provocând răniri. u Împingeţi ferăstrăul prin piesa de lucru. Nu trageţi ferăstrăul prin piesa de lucru. Pentru debitare, ridicaţi capul de tăiere şi trageţi-l deasupra piesei de lucru fără a tăia, porniţi motorul, basculaţi în jos capul de tăiere şi împingeţi ferăstrăul prin piesa de lucru. Tăierea prin tragere poate cauza ridicarea pânzei de ferăstrău deasupra piesei de lucru şi arunca violent pânza de ferăstrău în direcţia operatorului. Bosch Power Tools 1 609 92A A0B | (28.08.2024)220 | Română u Nu încrucişaţi niciodată mâinile peste linia de tăiere preconizată, în faţa sau în spatele pânzei de ferăstrău.. Este foarte periculos să sprijiniţi piesa de lucru “cu mâinile încrucişate“ de ex. este.periculos să ţineţi cu mâna stângă piesa de lucru în dreapta pânzei de ferăstrău sau viceversa. u În timpul rotirii pânzei de ferăstrău nu introduceţi mâinile în spatele limitatorului pentru a îndepărta aşchiile de lemn sau pentru un alt motiv şi păstraţi o distanţă de minimum 100 mm de ambele părţi ale pânzei de ferăstrău. Este posibil să nu sesizaţi apropierea de mâna dumneavoastră a pânzei de ferăstrău care se roteşte iar dumneavoastră să suferiţi răniri grave. u Inspectaţi piesa de lucru înainte de tăiere. Dacă piesa de lucru este îndoită sau deformată, fixaţi-o cu exteriorul părţii deformate îndreptate spre limitator. Asiguraţi-vă întotdeauna că nu rămâne spaţiu liber de- a lungul liniei de tăiere, între piesa de lucru, limitator şi masă. În timpul tăierii, piesele de lucru îndoite sau deformate se pot răsuci sau deplasa, provocând blocarea pânzei de ferăstrău care se roteşte. În piesa de lucru nu trebuie să existe cuie sau obiecte străine. u Nu folosiţi ferăstrăul până când nu aţi eliberat masa de toate uneltele, bucăţile de lemn, etc., pe aceasta rămânând numai piesa de lucru. Deşeurile mici, bucăţile de lemn neasigurate sau alte obiecte care intră în contact cu pânza de ferăstrău care se roteşte, pot fi aruncate cu viteză mare. u Tăiaţi o singură piesă de lucru odată. Mai multe piese de lucru suprapuse nu pot fi fixate sau prinse în mod adecvat şi pot bloca pânza de ferăstrău sau pot aluneca în timpul tăierii. u Înainte de utilizare, asiguraţi-vă că ferăstrăul circular staţionar este montat sau instalat pe o suprafaţă de lucru plană, tare. O suprafaţă de lucru plană şi tare reduce riscul ca ferăstrăul circular staţionar să devină instabil. u Planificaţi-vă munca. De fiecare dată când modificaţi unghiul de înclinare orizontală sau verticală, asiguraţi- vă că limitatorul reglabil este ajustat corect pentru sprijinirea piesei de lucru, fără a atinge pânza de ferăstrău sau apărătoarea. Fără a porni scula electrică aducând-o în poziţia “PORNIT” şi fără a avea o piesă de lucru pe masă, simulaţi cu pânza de ferăstrău o mişcare de tăiere completă pentru a vă asigura că aceasta nu va întâmpina obstacole şi nu va exista pericolul tăierii în limitator. u Asiguraţi sprijin adecvat ca prelungiri ale mesei de lucru, capre de tâmplărie, etc. pentru acele piese de lucru mai late sau mai lungi decât blatul mesei ferăstrăului. Piesele de lucru mai lungi sau mai late decât masa ferăstrăului se pot răsturna dacă nu sunt sprijinite în condiţii de siguranţă. Dacă bucata tăiată sau chiar piesa de lucru se răstoarnă, aceasta poate duce la ridicarea apărătoarei inferioare sau poate fi aruncată necontrolat de pânza de ferăstrău care se roteşte. u Nu folosiţi la o altă persoană drept prelungire a mesei sau pentru sprijin suplimentar. Sprijinirea instabilă a piesei de lucru poate provoca blocarea pânzei de ferăstrău sau alunecarea piesei de lucru în timpul operaţiei de tăiere, trăgându-vă pe dumneavoastră şi pe ajutorul dumneavoastră înspre pânza de ferăstrău care se roteşte. u Bucata tăiată nu trebuie în niciun caz apăsată sau împinsă în pânza de ferăstrău care se roteşte. Dacă spaţiul este limitat, de ex. din cauza folosirii unor opritoare longitudinale, bucata tăiată se poate împăna în pânza de ferăstrău şi poate fi aruncată violent. u Folosiţi întotdeauna o menghină sau un dispozitiv de prindere adecvat pentru a susţine corespunzător obiectele rotunde precum tijele sau tubulatura. Tijele au tendinţa de a se rostogoli atunci când sunt tăiate, determinând pânza de ferăstrău să “muşte“ şi să tragă dedesubt piesa de lucru şi mâna dumneavoastră. u Înainte de a tăia piesa de lucru, lăsaţi pânza de ferăstrău să atingă turaţia maximă. Aceasta va reduce riscul aruncării piesei de lucru. u Opriţi ferăstrăul circular staţionar dacă piesa de lucru sau pânza de ferăstrău se blochează. Aşteptaţi ca piesele aflate în mişcare să se oprească şi scoateţi ştecherul afară din priza de curent şi/sau scoateţi acumulatorul. Apoi deblocaţi materialul înţepenit. Continuarea tăierii unei piese de lucru înţepenite poate duce la pierderea controlului sau defectarea ferăstrăului circular staţionar. u După terminarea tăierii, eliberaţi întrerupătorul, ţineţi jos capul de tăiere şi aşteptaţi ca pânza de ferăstrău să se oprească înainte de a scoate bucata tăiată. Este periculos să ţineţi mâna în apropierea pânzei de ferăstrău care mai continuă să se rotească. u Ţineţi ferm cu mâna mânerul când executaţi o tăiere incompletă sau când eliberaţi întrerupătorul, înainte ca, capul de tăiere să ajungă în poziţia cea mai de jos. Frânarea ferăstrăului poate face ca, capul de tăiere să fie tras brusc în jos, provocând risc de rănire. u Nu elibera mânerul când capul ferăstrăului ajunge în poziţia dea mai de jos. Readu întotdeauna manual capul ferăstrăului în poziţia cea mai de sus. Dacă capul ferăstrăului se deplasează necontrolat, poate exista riscul de rănire. u Păstraţi-vă locul de muncă curat. Amestecurlle de materiale sunt deosebit de periculoase. Pulberile de metal uşor pot arde sau exploda. u Nu întrebuinţaţi pânze de ferăstrău tocite, fisurate, îndoite sau deteriorate. Pânzele de ferăstrău cu dinţii tociţi sau orientaţi greşit, provoacă, din cauza făgaşului de tăiere prea îngust, o frecare mai mare, blocarea pânzei de ferăstrău şi recul. u Nu folosiţi pânze de ferăstrău din oţel de înaltă performanţă (oţel HSS). Astfel de pânze de ferăstrău se pot rupe cu uşurinţă. u Folosiţi întotdeauna pânze de ferăstrău având orificiul de prindere de dimensiunile şi forma corectă (diamant 1 609 92A A0B | (28.08.2024) Bosch Power ToolsRomână | 221 versus rotund). Pânzele de ferăstrău care nu se potrivesc cu sistemul de prindere al ferăstrăului vor funcţiona descentrat, provocând pierderea controlului. u Nu îndepărtaţi niciodată resturile de tăiere, aşchiile de lemn sau altele asemănătoare din sectorul de tăiere, în timpul funcţionării sculei electrice. Aduceţi întotdeauna mai întâi braţul de tăiere în poziţie de repaus şi deconectaţi scula electrică. u După lucru, nu atingeţi pânza de ferăstrău înainte ca aceasta să se răcească. În timpul lucrului pânza de ferăstrău se înfierbântă puternic. Simboluri Simbolurile care urmează pot fi importante pentru utilizarea sculei dumneavoastră electrice. Vă rugăm să reţineţi simbolurile şi semnificaţia acestora. Interpretarea corectă a simbolurilor vă ajută să utilizaţi mai bine şi mai sigur scula electrică. Simbolurile şi semnificaţia acestora Nu ţine mâinile în sectorul de tăiere în timpul funcţionării sculei electrice. În cazul contactului cu pânza de ferăstrău, există pericolul de rănire. Poartă mască antipraf. Poartă ochelari de protecţie. Poartă căşti antifonice. Zgomotul poate provoca pierderea auzului. Zonă periculoasă! Pe cât posibil, ţine-ţi mâinile, degetele şi braţele departe de acest sector. La tăierea în unghiuri de înclinare în plan vertical, şina opritoare reglabilă trebuie trasă afară. Pentru a deplasa şina opritoare reglabilă, şurubul de blocare din mijloc trebuie desfăcut. Nu este permisă desfacerea celor două şuruburi de fixare exterioare! D d Ţine cont de dimensiunile pânzei de ferăstrău (diametru pânză de ferăstrău D, diametru orificiu de prindere d). Diametrul orificiului de prindere d trebuie să se potrivească fără joc cu cel al axului Simbolurile şi semnificaţia acestora de prindere al sculei electrice. În cazul în care este necesară utilizarea de reductoare, ai grijă ca dimensiunile reductorului să se potrivească atât cu grosimea corpului pânzei de ferăstrău şi cu diametrul orificiului de prindere al pânzei de ferăstrău, cât şi cu diametrul axului de prindere al sculei electrice. Foloseşte pe cât posibil reductoarele din pachetul de livrare al pânzei de ferăstrău. Diametrul pânzei de ferăstrău D trebuie să corespundă specificaţiei de pe simbol. Consulă şi secţiunea „Dimensiuni pentru pânzele de ferăstrău adecvate” din capitolul „Date tehnice”. Descrierea produsului şi a performanțelor sale Citiţi toate indicaţiile şi instrucţiunile de siguranţă. Nerespectarea instrucţiunilor şi indicaţiilor de siguranţă poate provoca electrocutare, incendiu şi/sau răniri grave. Ţineţi seama de ilustraţiile din partea anterioară a instrucţiunilor de folosire. Utilizarea conform destinaţiei Scula electrică este destinată executării în regim staţionar de tăieri longitudinale şi transversale drepte în lemn de esenţă tare şi moale, cât şi în plăci aglomerate şi plăci din fibre. Astfel, este posibilă reglarea unui unghi de îmbinare pe colţ în plan orizontal de la –47° până la +47°, precum şi a unui unghi de îmbinare pe colţ în plan vertical de la 0° până la +45°. Cu pânze de ferăstrău adecvate, este posibilă şi debitarea profilelor din aluminiu şi din material plastic. Componentele ilustrate Numerotarea componentelor ilustrate se referă la schiţa sculei electrice de la pagina grafică. (1) Găuri pentru montare (2) Şurub de fixare pentru prelungirea mesei de lucru pentru ferăstrău (3) Prelungire a mesei de lucru pentru ferăstrău (4) Mânere încastrate (5) Scală pentru unghiurile de înclinare (în plan orizontal) (6) Şină opritoare reglabilă (7) Menghină (8) Limitator pentru unghiurile de înclinare standard de 45° (în plan vertical) (9) Şurub opritor pentru unghiul de îmbinare pe colţ de 45° (în plan vertical) Bosch Power Tools 1 609 92A A0B | (28.08.2024)222 | Română (10) Mâner de tensionare pentru unghiurile de înclinare (în plan vertical) opţionale (11) Şurub de fixare a dispozitivului de tracţiune (12) Dispozitiv de tracţiune (13) Orificiu de eliminare a aşchiilor (14) Apărătoare (15) Comutator de pornire/oprire (16) Mâner (17) Comutator de blocare pentru deblocarea braţului sculei (18) Capac de protecţie (19) Apărătoare-disc (20) Rolă culisantă (21) Şină opritoare (22) Masă de lucru pentru ferăstrău (23) Placă intermediară (24) Indicator de unghiuri pentru unghiurile de înclinare (în plan orizontal) (25) Manetă de fixare pentru unghiurile de înclinare (în plan orizontal) opţionale (26) Pârghie pentru prereglarea unghiurilor de înclinare (în plan orizontal) (27) Dispozitiv de protecţie împotriva răsturnării (28) Marcaje crestate pentru unghiurile de înclinare (în plan orizontal) standard (29) Dispozitiv de blocare a axului (30) Dispozitiv de siguranţă la transport (31) Scală pentru unghiurile de înclinare (în plan vertical) (32) Indicator de unghiuri pentru unghiurile de îmbinare pe colţ (în plan vertical) (33) Şurub opritor pentru unghiul de îmbinare pe colţ de 0° (în plan vertical) (34) Limitator pentru unghiurile de înclinare standard de 0° (în plan vertical) (35) Cheie hexagonală (5mm)/Şurubelniţă cu cap în cruce (36) Şurub cu locaş hexagonal pentru fixarea pânzei de ferăstrău (37) Flanşă de strângere (38) Flanşă interioară de strângere (39) Pânză de ferăstrău (40) Şurub de blocare a şinei opritoare reglabile (41) Găuri pentru menghină (42) Bară filetată (43) Şuruburi pentru placa intermediară (44) Şurub pentru indicatorul de unghiuri (în plan vertical) (45) Şurub pentru indicatorul de unghiuri (în plan orizontal) Date tehnice Ferăstrău circular staţionar cu sanie de glisare GCM80SJ GCM800SJ GCM8000SJ GCM80SJ GCM800SJ GCM8000SJ Număr de identificare 3601M190.. 3601M1906. Putere nominală W 1400 1250 Turaţie în gol rot/min 5500 5500 Limitator al curentului de pornire ● ● Greutate

kg 14,1 14,1 Clasa de protecţie /II /II Dimensiuni pentru pânzele de ferăstrău adecvate Diametru pânză de ferăstrău mm 216 216 Grosimea corpului pânzei de ferăstrău mm 1,3−1,8 1,3−1,8 Lăţime maximă de tăiere mm 3,3 3,3 Diametru orificiu de prindere mm 30 30 A) Greutate fără cablu de racordare la reţea şi fără fişă de reţea Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230V. În cazul unor tensiuni diferite şi al unor modele de execuţie specifice anumitor ţări, aceste specificaţii pot varia. Dimensiuni admise pentru piesele de prelucrat (vezi „Dimensiuni admise pentru piesele de prelucrat“, Pagina227) Valorile pot varia în funcţie de produs şi sunt supuse condiţiilor de utilizare, precum şi condiţiilor de mediu. Pentru informaţii suplimentare, accesează www.bosch-professional.com/wac. 1 609 92A A0B | (28.08.2024) Bosch Power ToolsRomână | 223 Informaţii privind nivelul de zgomot Valorile zgomotului emis au fost determinate conformEN62841-3-9. 3601M190..: Nivelul de zgomot al sculei electrice evaluat după curba de filtrare A este în parametri normali: nivel de presiune sonoră91dB(A); nivel de putere sonoră104dB(A). Incertitudinea K=3dB. Poartă căşti antifonice! 3601M1906.: Nivelul de zgomot al sculei electrice evaluat după curba de filtrare A este în parametri normali: nivel de presiune sonoră90dB(A); nivel de putere sonoră103dB(A). Incertitudinea K=3dB. Poartă căşti antifonice! Nivelul zgomot specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizateşi poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a zgomotului. Nivelul specificat al zgomotului se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreţinere satisfăcătoare, nivelul de zgomot se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil zgomotul de-a lungul întregului interval de lucru. Pentru o evaluare exactă a zgomotului ar trebui luate în calcul şi intervalele de timp în care scula electrică este deconectată sau funcţionează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru. Montarea u Evitaţi pornirea involuntară a sculei electrice. În timpul montării şi al intervenţiilor asupra sculei electrice nu este permis ca ştecherul acesteia să fie introdus în priza de curent. Set de livrare Pentru aceasta, respectă schiţa de la începutul manualului de utilizare inclus în pachetul de livrare. Înainte de prima punere în funcţiune a sculei electrice, verificaţi dacă toate piesele enumerate mai jos sunt cuprinse în pachetul de livrare: – Ferăstrău circular staţionar cu sanie de glisare şi pânză de ferăstrău premontată – Menghină (7) – Prelungire a mesei de lucru pentru ferăstrău (3) cu set de fixare (2 şuruburi de fixare (2), 2 şuruburi cu cap în cruce pentru protecţie anti-extragere) – Cheie hexagonală/Şurubelniţă cu cap în cruce (35) Observaţie: Verificaţi dacă scula electrică prezintă eventuale deteriorări. Înainte de a continua să utilizaţi scula electrică, trebuie să examinaţi atent funcţionarea optimă şi conform destinaţiei a echipamentelor de protecţie sau a componentelor uşor deteriorate. Verificaţi dacă piesele mobile funcţionează optim şi nu se blochează sau dacă există piese deteriorate. Toate piesele trebuie să fie montate corect şi să fie în conformitate cu toate condiţiile pentru a asigura funcţionarea optimă a sculei electrice. Dispozitivele de protecţie şi piesele deteriorate ale dispozitivelor de protecţie trebuie reparate în mod corespunzător sau înlocuite la un atelier de specialitate autorizat. Montarea prelungirii mesei de lucru pentru ferăstrău (consultăimagineaA) Masa de lucru pentru ferăstrău poate fi prelungită spre stânga şi spre dreapta cu ajutorul prelungirilor (3). – Împinge prelungirile mesei de lucru pentru ferăstrău (3) până la opritor prin găurile prevăzute în acest scop ale mesei de lucru pentru ferăstrău. – Răstoarnă scula electrică astfel încât să poţi monta cele două şuruburi cu capul în cruce pentru protecţie anti- scoatere. Înşurubează şuruburile cu cap în cruce în găurile filetate prevăzute în acest scop pe prelungirile mesei de lucru pentru ferăstrău (3) şi strânge-le cu şurubelniţa cu cap în cruce (35). – Readu scula electrică în poziţia iniţială şi înşurubează şuruburile de fixare (2) pentru fixarea prelungirilor mesei de lucru pentru ferăstrău (3) în găurile filetate prevăzute în acest scop pe masa de lucru pentru ferăstrău (22). Montare staţionară sau flexibilă u Pentru garantarea manevrării în condiţii de siguranţă, înainte de utilizare scula electrică trebuie montată pe o suprafaţă de lucru plană şi stabilă (de exemplu, un banc de lucru). Montarea pe o suprafaţă de lucru (consultaţi imaginea B1) – Fixaţi scula electrică cu şuruburi corespunzătoare pe suprafaţa de lucru. În acest scop, sunt prevăzute găurile (1). Montarea pe o masă de lucru Bosch Mesele de lucru GTA de la Bosch oferă sculei electrice stabilitate pe orice suprafaţă datorită picioarelor reglabile pe înălţime. Suporturile pentru piesele de prelucrat ale meselor de lucru servesc la sprijinirea pieselor de prelucrat lungi. u Citiţi toate indicaţiile de avertizare şi instrucţiunile care însoţesc masa de lucru. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate duce la electrocutare, incendiu şi/sau răniri grave. u Asamblaţi corect masa de lucru, înainte de a monta scula electrică. Asamblarea impecabilă este importantă pentru a evita riscul de prăbuşire a acesteia. Bosch Power Tools 1 609 92A A0B | (28.08.2024)224 | Română – Montează scula electrică în poziţie de transport pe masa de lucru. Instalare flexibilă (nerecomandat!) (consultaţi imaginea B2) Dacă, în cazuri excepţionale, nu va fi posibilă montarea sculei electrice pe o suprafaţă de lucru plană şi stabilă, o puteţi fixa temporar, cu ajutorul dispozitivului de protecţie împotriva răsturnării. u Fără dispozitivul de protecţie împotriva răsturnării, scula electrică nu este aşezată sigur şi se poate răsturna, în special la tăierea cu unghiuri de îmbinare pe colţ maxime. – Rotiţi dispozitivul de protecţie împotriva răsturnării (27) în sens orar sau antiorar până când sculă electrică este aşezată drept pe suprafaţa de lucru. Aspirarea prafului/aşchiilor Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspirarea acestor pulberi poate provoca reacţii alergice şi/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinaţie cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanţe de protecţie a lemnului). Materialele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Folosiţi pe cât posibil o instalaţie de aspirare a prafului adecvată pentru materialul prelucrat. – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoare la materialele de prelucrat. u Evitaţi acumulările de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă. Instalaţia de aspirare a prafului/aşchiilor poate fi blocată de praf, aşchii sau fragmente desprinse din piesa de prelucrat. – Opriţi scula electrică şi scoateţi ştecherul din priză. – Aşteptaţi până când pânza de ferăstrău se opreşte complet. – Stabiliţi cauza blocării şi remediaţi-o. Aspirarea cu o instalaţie exterioară Pentru aspirare, poţi racorda la orificiul de eliminare a aşchiilor (13) un furtun de aspirator (Ø 35 mm). – Racordează furtunul aspiratorului la orificiul de eliminare a aşchiilor (13). Aspiratorul trebuie să fie adecvat pentru materialul de prelucrat. Pentru aspirarea pulberilor extrem de nocive, cancerigene sau uscate, folosiţi un aspirator special. Înlocuirea pânzei de ferăstrău (consultaţi imaginile C1−C4) u Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. u La montarea pânzei de ferăstrău purtaţi mănuşi de protecţie. În cazul contactului cu pânza de ferăstrău există pericolul de rănire. Folosiţi numai pânze de ferăstrău a căror viteză maximă admisă este mai mare decât turaţia de funcţionare în gol a sculei dumneavoastră electrice. Folosiţi numai pânze de ferăstrău care corespund specificaţiilor din prezentele instrucţiuni şi care au fost verificate şi marcate corespunzător, conform EN 847‑1. Utilizaţi numai pânzele de ferăstrău recomandate de către producătorul acestei scule electrice şi care sunt adecvate pentru materialul pe care doriţi să-l prelucraţi. Astfel, se va preveni încălzirea excesivă a dinţilor de ferăstrău în timpul debitării. Demontarea pânzei de ferăstrău – Adu scula electrică în poziţie de lucru. – Strânge şurubul cu locaş hexagonal (36) cu ajutorul cheii hexagonale (35) şi apasă simultan dispozitivul de blocare a axului (29) până când se fixează. – Menţine apăsat dispozitivul de blocare a axului (29) şi înfiletează şurubul (36) în sens orar (filet spre stânga!). – Demontează flanşa de strângere (37). – Apasă comutatorul de blocare (17) şi roteşte apărătoarea-disc (19) spre înapoi, până la opritor. – Menţine apărătoarea-disc în această poziţie şi scoate pânza de ferăstrău (39). – Coboară din nou lent apărătoarea. Montarea pânzei de ferăstrău u La montare, aveţi grijă ca direcţia de tăiere a dinţilor de ferăstrău (direcţia săgeţii de pe pânza de ferăstrău) să coincidă cu direcţia săgeţii de pe apărătoarea! Dacă este necesar, înainte de montare, curăţă toate piesele care urmează să fie montate. – Apasă comutatorul de blocare (17), roteşte apărătoarea- disc (19) spre înapoi până la opritor şi menţine-le în această poziţie. – Aşază noua pânză de ferăstrău pe flanşa interioară de strângere (38). – Coboară din nou lent apărătoarea. – Introdu flanşa de strângere (37) şi şurubul (36). Apasă dispozitivul de blocare a axului (29) până când se fixează şi strânge ferm şurubul răsucindu-l în sens antiorar. Funcţionare u Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. 1 609 92A A0B | (28.08.2024) Bosch Power ToolsRomână | 225 Dispozitivul de siguranţă la transport (consultăimagineaD) Dispozitivul de siguranţă la transport (30) permite manevrarea mai uşoară a sculei electrice în timpul transportului către diferite puncte de lucru. Deblocarea sculei electrice (poziţie de lucru) – Împingeţi puţin în jos braţul culisant acţionând mânerul (16) pentru a decupla dispozitivul de siguranţă la transport (30). – Trageţi complet afară dispozitivul de siguranţă la transport (30). – Ridicaţi lent braţul maşinii. Asigurarea sculei electrice (poziţie de transport) – Desfiletează şurubul de fixare (11) în cazul în care acesta blochează dispozitivul de tracţiune (12). Trage complet spre înainte braţul de tăiere şi strângeţi din nou şurubul de fixare pentru a bloca dispozitivul de tracţiune. – Pentru blocarea mesei de lucru (22), trage de maneta de fixare (25). – Apasă comutatorul de blocare (17) şi coboară lent braţul sculei cu ajutorul mânerului (16). – Împinge în jos braţul culisant până când dispozitivul de siguranţă la transport (30) este apăsat complet în interior. Acum braţul sculei este blocat în condiţii de siguranţă în vederea transportului. Pregătirea lucrului Pentru asigurarea unor tăieri precise, după o utilizare intensivă, trebuie să verificaţi reglajele de bază ale sculei electrice, iar dacă este cazul, să le refaceţi. În acest scop, aveţi nevoie de experienţă şi de o sculă specială corespunzătoare. Această operaţie se execută rapid şi fiabil la un centru de service Bosch. Deplasarea şinei opritoare (consultă imaginea E) La tăierea cu unghiuri de îmbinare pe colţ în plan vertical, trebuie să scoţi şina opritoare reglabilă (6). – Desfiletează şurubul de blocare (40) cu ajutorul cheii hexagonale din pachetul de livrare (35). Nu este permisă desfacerea celor două şuruburi de fixare exterioare! – Trage complet în afară şina opritoare reglabilă (6). – Strânge din nou ferm şurubul de blocare (40). După tăierile cu unghiuri de îmbinare pe colţ în plan vertical, împingeţi din nou înapoi şina opritoare reglabilă (6) (desfaceţi şurubul de blocare (40); împinge complet în interior şina opritoare (6); strânge din nou şurubul de blocare). Prelungirea mesei de lucru pentru ferăstrău (consultaţi imagineaF) Piesele de prelucrat lungi trebuie sprijinite sau proptite la capătul liber. Masa de lucru pentru ferăstrău poate fi prelungită spre stânga şi spre dreapta cu ajutorul prelungirilor (3). – Desfaceţi şurubul de fixare (2). – Trageţi complet afară prelungirea mesei de lucru pentru ferăstrău (3) până la lungimea dorită. – Pentru fixarea prelungirii mesei de lucru pentru ferăstrău, strângeţi din nou şurubul de fixare (2). Fixarea piesei de prelucrat (consultă imaginea G) Pentru garantarea unei siguranţe optime de lucru, piesa de prelucrat trebuie să fie întotdeauna bine fixată. Nu prelucra piese care sunt prea mici pentru a putea fi fixate. – Apasă ferm piesa de prelucrat pe şinele opritoare (6) şi (21). – Introdu menghina din pachetul de livrare (7) într‑una din găurile (41) prevăzute în acest scop. – Reglează bara filetată (42) a menghinei în funcţie de înălţimea piesei de prelucrat. – Strânge ferm bara filetată (42) pentru a fixa astfel piesa de prelucrat. Reglarea unghiurilor de înclinare în plan orizontal Reglarea unghiurilor de îmbinare pe colţ standard în plan orizontal (consultaţi imaginea H) Pentru reglarea rapidă şi precisă a unghiurilor de îmbinare pe colţ utilizate frecvent, masa de lucru pentru ferăstrău este prevăzută cu marcaje crestate (28): stânga dreapta

45°; 22,5°; 15° 15°; 22,5°; 45° – Detensionează maneta de fixare (25) în cazul în care aceasta este strânsă. – Apasă pârghia (26) şi roteşte masa de lucru pentru ferăstrău (22) spre stânga sau dreapta, până în dreptul marcajului crestat dorit. – Eliberează din nou pârghia. Pârghia trebuie să se fixeze sonor în marcajul crestat. – Strânge la loc maneta de fixare (25). Reglarea unghiurilor de înclinare în plan orizontal opţionale Unghiul de înclinare în plan orizontal poate fi configurat de la47° (pe partea stângă) până la47° (pe partea dreaptă). – Detensionează maneta de fixare (25), în cazul în care aceasta este strânsă. – Trage pârghia(26), roteşte spre stânga sau dreapta masa de lucru pentru ferăstrău(22) acţionând maneta de fixare şi reglează unghiul de înclinare în plan orizontal dorit cu ajutorul indicatorului de unghiuri(24). – Strânge la loc maneta de fixare (25). Bosch Power Tools 1 609 92A A0B | (28.08.2024)226 | Română Reglarea unghiului de îmbinare pe colţ în plan vertical Unghiul de înclinare în plan vertical poate fi configurat de la0° (pe partea stângă) până la45° (pe partea dreaptă). Pentru reglarea rapidă şi precisă a unghiurilor de înclinare în plan vertical utilizate frecvent, sunt prevăzute poziţii fixe pentru unghiurile de 0° şi 45°. Reglarea unghiurilor de îmbinare pe colţ standard în plan vertical (consultaţi imagineaI) – Trage complet în afară şina opritoare reglabilă(6). – Detensionează mânerul de strângere(10). – Basculează braţul sculei acţionând mânerul(16) până când indicatorul de unghiuri(32) indică unghiul de înclinare în plan vertical dorit. – Ţine braţul sculei în această poziţie şi strânge din nou ferm mânerul de strângere(10). Punere în funcţiune u Atenţie la tensiunea din reţeaua de alimentare electrică! Tensiunea din reţeaua de alimentare electrică trebuie să coincidă cu datele de pe plăcuţa cu date tehnice a sculei electrice. Pornirea (consultă imaginea J) – Pentru punerea în funcţiune apasă comutatorul de pornire/oprire (15) şi menţine-l apăsat. Observaţie: Din considerente privind siguranţa, întrerupătorul pornit/oprit (15) nu poate fi blocat, ci trebuie apăsat neîntrerupt, în timpul funcţionării ferăstrăului. Braţul sculei poate fi coborât numai prin apăsarea comutatorului de blocare (17). – De aceea, pentru debitare, după ce ai acţionat comutatorul de pornire/oprire (15), trebuie să apeşi şi comutatorul de blocare (17). Oprire – Pentru oprire, eliberaţi întrerupătorul pornit/oprit (15). Limitatorul curentului de pornire Limitatorul electronic al curentului de pornire limitează puterea în momentul conectării sculei electrice, permiţând utilizarea acesteia prin racordarea la un circuit electric protejat de o siguranţă de 16A. Observaţie: Dacă, imediat după pornire, scula electrică funcţionează la turaţie maximă, înseamnă că limitatorul curentului de pornire s-a defectat. Scula electrică trebuie livrată imediat la un centru de asistenţă tehnică. Tăiere cu ferăstrăul Instrucţiuni generale privind tăierea cu ferăstrăul u Înainte de debitare, strângeţi întotdeauna ferm maneta de fixare (25) şi pârghia de strângere (10). În caz contrar, pânza de ferăstrău ar putea devia de la linia de tăiere în piesa de prelucrat. u Menghinele sau celelalte componente ale sculei electrice. Îndepărtaţi limitatoarele auxiliare care au fost eventual montate sau ajustaţi‑le în mod corespunzător. Feriţi pânza de ferăstrău de lovituri şi şocuri. Nu expuneţi pânza de ferăstrău unei apăsări laterale. Tăiaţi numai materialele menţionate la paragraful Utilizare conform destinaţiei. Nu prelucraţi piese de lucru deformate. Piesa de lucru trebuie să aibă întotdeauna o muchie dreaptă pentru aşezare pe şina opritoare. Piesele de prelucrat lungi şi grele trebuie proptite sau sprijinite la capătul liber. Asigură-te că apărătoarea-disc funcţionează corespunzător şi se poate deplasa liber. La coborârea braţului sculei, apărătoarea-disc trebuie să se deschidă. La ridicarea braţului sculei, apărătoarea-disc trebuie să se închidă din nou deasupra pânzei de ferăstrău şi să se blocheze în poziţia cea mai de sus a braţului sculei. Poziţia operatorului (consultaţi imaginea K) u Nu vă poziţionaţi pe aceeaşi linie cu pânza de ferăstrău, în faţa sculei electrice, ci poziţionaţi-vă întotdeauna lateral faţă de pânza de ferăstrău. Astfel, corpul vă va fi protejat în cazul unui posibil recul. – Feriţi‑vă mâinile, degetele şi braţele de pânza de ferăstrău care se roteşte. – Nu vă încrucişaţi braţele în faţa braţului culisant. Tăiere cu mişcare de tracţiune – Pentru tăierile cu ajutorul dispozitivului de tracţiune (12) (piese de prelucrat late), desfă şurubul de fixare (11) în cazul în care acesta este strâns. – Dacă este necesar, reglează unghiul de îmbinare pe colţ în plan orizontal şi/sau vertical dorit. – Apasă strâns piesa de prelucrat pe şinele opritoare (6) şi (21). – Fixează ferm piesa de prelucrat în funcţie de dimensiunile acesteia. – Trage braţul sculei la o parte de pe şinele opritoare (6) şi (21) până când pânza de ferăstrău se află în faţa piesei de prelucrat. – Porneşte scula electrică. – Apasă comutatorul de blocare (17) şi coboară lent braţul sculei cu ajutorul mânerului (16). – Acum apasă braţul sculei în direcţia şinelor opritoare (6) şi (21) şi debitează cu avans uniform piesa de prelucrat. – Deconectează scula electrică şi aşteaptă ca pânza de ferăstrău să se oprească complet. – Ridică lent braţul sculei. Tăierea fără mişcare de tracţiune (retezare) (consultă imagineaL) – Pentru tăierile fără mişcare de tracţiune (piese de prelucrat mici), desfă şurubul de fixare (11) în cazul în care acesta este strâns. Împinge braţul sculei până la opritor în direcţia şinelor opritoare (6) şi (21) şi strânge din nou şurubul de blocare (11). 1 609 92A A0B | (28.08.2024) Bosch Power ToolsRomână | 227 – Dacă este necesar, reglează unghiul de îmbinare pe colţ în plan orizontal şi/sau vertical dorit. – Apasă strâns piesa de prelucrat pe şinele opritoare (6) şi (21). – Fixează ferm piesa de prelucrat în funcţie de dimensiunile acesteia. – Porneşte scula electrică. – Apasă comutatorul de blocare (17) şi coboară lent braţul sculei cu ajutorul mânerului (16). – Debitează cu avans uniform piesa de prelucrat. – Deconectează scula electrică şi aşteaptă ca pânza de ferăstrău să se oprească complet. – Ridică lent braţul sculei. Instrucţiuni de lucru Dimensiuni admise pentru piesele de prelucrat Dimensiunile maxime ale pieselor de prelucrat: Unghi de înclinare în plan orizontal Unghi de înclinare în plan vertical Înălţime x lăţime [mm] 0° 0° 70 x 270 45° 0° 70 x 190 0° 45° 45 x 270 Dimensiune minimă piesă de prelucrat (= toate piesele de prelucrat care pot fixate în partea stângă sau dreaptă a pânzei de ferăstrău cu ajutorul menghinei (7) din pachetul de livrare): 100 x 40mm (lungime x lăţime) Adâncimea maximă de tăiere (0°/0°): 70mm Piese de lucru speciale Atunci când tai piese de prelucrat îndoite sau rotunde, acestea trebuie asigurate în mod special împotriva alunecării. La linia de tăiere nu trebuie să existe niciun spaţiu, cât de mic, între piesa de prelucrat, şina opritoare şi masa de lucru pentru ferăstrău. Dacă este necesar, va trebui să confecţionezi suporturi speciale. Înlocuirea plăcilor intermediare (consultaţi imagineaM) Plăcile intermediare (23) se pot uza după o utilizare mai îndelungată a sculei electrice. Înlocuiţi plăcile intermediare defecte. – Adu scula electrică în poziţie de lucru. – Deşurubează şuruburile (43) cu ajutorul cheii hexagonale (35) şi extrage plăcile intermediare vechi. – Montează noua placă intermediară din partea dreaptă. – Înşurubează placa intermediară cu şuruburile (43) cât mai departe posibil spre dreapta, astfel încât pânza de ferăstrău, pe întreaga lungime a mişcării de tracţiune posibile, să nu intre în contact cu placa intermediară. – Repetă etapele de lucru în mod analog la montarea noii plăci intermediare din partea stângă. Verificarea şi refacerea reglajelor de bază Pentru asigurarea unor tăieri precise, după o utilizare intensivă, trebuie să verificaţi reglajele de bază ale sculei electrice, iar dacă este cazul, să le refaceţi. În acest scop, aveţi nevoie de experienţă şi de o sculă specială corespunzătoare. Această operaţie se execută rapid şi fiabil la un centru de service Bosch. Reglarea unghiului de îmbinare pe colţ standard în plan vertical la 0° – Aduceţi scula electrică în poziţie de transport. – Rotiţi masa de lucru pentru ferăstrău (22) până la marcajul crestat (28) pentru 0°. Pârghia (26) trebuie să se fixeze perceptibil în marcajul crestat. Verificare (consultaţi imaginea N1) – Reglaţi şablonul de unghiuri la 90° şi aşezaţi-l pe masa de lucru pentru ferăstrău (22). Braţul şablonului de unghiuri trebuie să fie paralel cu pânza de ferăstrău (39) pe întreaga lungime. Reglarea (consultă imagineaN2) – Detensionează mânerul de tensionare (10). – Desfă contrapiuliţele de la şurubul opritor (33) cu ajutorul unei chei inelare sau fixe uzuale (10mm). – Roteşte şurubul opritor în sens orar sau antiorar până când braţul şablonului de unghiuri este paralel cu pânza de ferăstrău pe întreaga lungime. – Strânge din nou ferm mânerul de tensionare (10). – Apoi strânge din nou ferm contrapiuliţele de la şurubul opritor (33). În cazul în care, după reglare, indicatorul de unghiuri (32) nu este coliniar cu marcajul de 0° al scalei (31), desfiletează şurubul (44) cu o şurubelniţă cu cap în cruce şi aliniază indicatorul de unghiuri de-a lungul marcajului de 0°. Reglarea unghiului de îmbinare pe colţ standard în plan vertical la 45° – Aduceţi scula electrică în poziţie de lucru. – Rotiţi masa de lucru pentru ferăstrău (22) până la marcajul crestat (28) pentru 0°. Pârghia (26) trebuie să se fixeze sonor în marcajul crestat. – Detensionaţi mânerul de tensionare (10) şi rotiţi braţul sculei acţionând mânerul (16) până la opritor spre stânga (45°). Verificarea (consultaţi imagineaO1) – Reglaţi şablonul de unghiuri la 45° şi aşezaţi-l pe masa de lucru pentru ferăstrău (22). Braţul şablonului de unghiuri trebuie să fie paralel cu pânza de ferăstrău (39) pe întreaga lungime. Reglarea (consultaţi imagineaO2) – Detensionaţi mânerul de tensionare (10). – Desfaceţi contrapiuliţele şurubului opritor (9) cu ajutorul unei chei inelare sau fixe uzuale (10mm). – Rotiţi şurubul opritor în sens orar sau antiorar până când braţul şablonului de unghiuri este paralel cu pânza de ferăstrău pe întreaga lungime. – Strângeţi din nou ferm mânerul de tensionare (10). – Apoi strângeţi din nou ferm contrapiuliţele de la şurubul opritor (9). Bosch Power Tools 1 609 92A A0B | (28.08.2024)228 | Română Dacă, după reglare, indicatorul de unghiuri (32) nu este coliniar cu marcajele de 45° ale scalei gradate (31), verificaţi mai întâi încă o dată reglajul de 0° pentru unghiul de îmbinare pe colţ în plan vertical şi indicatoarele de unghiuri. Apoi reglaţi din nou unghiul de îmbinare pe colţ de 45°. Alinierea indicatorului de unghiuri (în plan orizontal) (consultaţi imagineaP) – Aduceţi scula electrică în poziţie de lucru. – Rotiţi masa de lucru pentru ferăstrău (22) până la marcajul crestat (28) pentru 0°. Pârghia (26) trebuie să se fixeze sonor în marcajul crestat. Verificarea Indicatoarele de unghiuri (24) trebuie să fie coliniare cu marcajul de 0° al scalei (5). Reglarea – Desfaceţi şurubul (45) cu ajutorul unei şurubelniţei cu capul în cruce şi aliniaţi indicatorul de unghiuri de-a lungul marcajului de 0°. – Strângeţi din nou ferm şurubul. Transportul (consultaţi imagineaQ) Înainte de transportarea sculei electrice, trebuie să parcurgi următoarele etape: – Desfiletează şurubul de blocare (11) în cazul în care acesta este strâns. Trage complet înspre înainte braţul sculei şi strânge din nou ferm şurubul de fixare. – Adu scula electrică în poziţie de transport. – Scoate toate accesoriile care nu pot fi fixate ferm pe scula electrică. În vederea transportului, depozitează pânzele de ferăstrău neutilizate într-un recipient închis dacă este posibil. – Pentru ridicare sau transportare, introdu-le în poziţie orizontală în mânerele (4) de la masa de lucru pentru ferăstrău (22). u Pentru transportul sculei electrice folosiţi numai echipamentele de transport şi în niciun caz dispozitivele de protecţie. Întreţinere şi service Întreţinere şi curăţare u Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. u Pentru a putea lucra bine şi în siguranță, menţineţi curate scula electrică şi fantele de aerisire ale acesteia. Dacă este necesară înlocuirea cablului de racordare, pentru a evita periclitarea siguranţei în timpul utilizării, această operaţie se va executa de către Bosch sau de către un centru de service autorizat pentru scule electrice Bosch. Apărătoarea-disc(19) trebuie să se poată deplasa întotdeauna liber şi să se închidă automat. De aceea, menţine întotdeauna curată zona din jurul apărătorii-disc. După fiecare operaţie, îndepărtaţi praful şi aşchiile, prin suflare cu aer comprimat sau cu ajutorul unei pensule. Curăţă cu regularitate rola culisantă (20). Măsuri pentru reducerea zgomotului Măsuri adoptate de producător: – Pornire lentă – Livrare cu o pânză de ferăstrău specială, pentru reducerea zgomotului Măsuri care trebuie adoptate de către utilizator: – Montaj cu un nivel scăzut de vibraţii pe o suprafaţă de lucru stabilă – Utilizarea pânzelor de ferăstrău cu funcţii de reducere a nivelului de zgomot – Curăţarea cu regularitate a pânzei de ferăstrău şi sculei electrice Serviciu de asistenţă tehnică post-vânzări şi consultanţă clienţi Serviciul nostru de asistenţă tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreţinerea şi repararea produsului dumneavoastră, cât şi în ceea ce privește piesele de schimb. Desene explodate și informații cu privire la piesele de schimb găsiți și la: www.bosch-pt.com Echipa de consultanţă clienţi Bosch vă răspunde cu plăcere la întrebări privind produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb, vă rugăm să indicaţi neapărat numărul de identificare compus din 10cifre, conform plăcuţei indicatoare a tipului produsului. România Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch-pt.ro Alte adrese de service găsiți la: www.bosch-pt.com/serviceaddresses Eliminare Sculele electrice, accesoriile şi ambalajele trebuie direcţionate către o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice în gunoiul menajer! Numai pentru ţărileUE: Sculele electrice scoase din uz trebuie eliminate separat. În acest scop, utilizează sistemele de colectare prevăzute special. În cazul evacuării necorespunzătoare la deșeuri, produsele electrice și electronice uzate pot avea efecte dăunătoare 1 609 92A A0B | (28.08.2024) Bosch Power ToolsБългарски | 229 asupra mediului și sănătății oamenilor, din cauza posibilei existențe a unor materiale periculoase.

Declaraţie de conformitate UE Declarăm pe proprie răspundere că produsele menţionate corespund tuturor dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la: * Ferăstrău circular staţionar cu sanie de glisare Număr de identificare
