MANUAL DE UTILIZARE GSA 18V28 Professional BOSCH

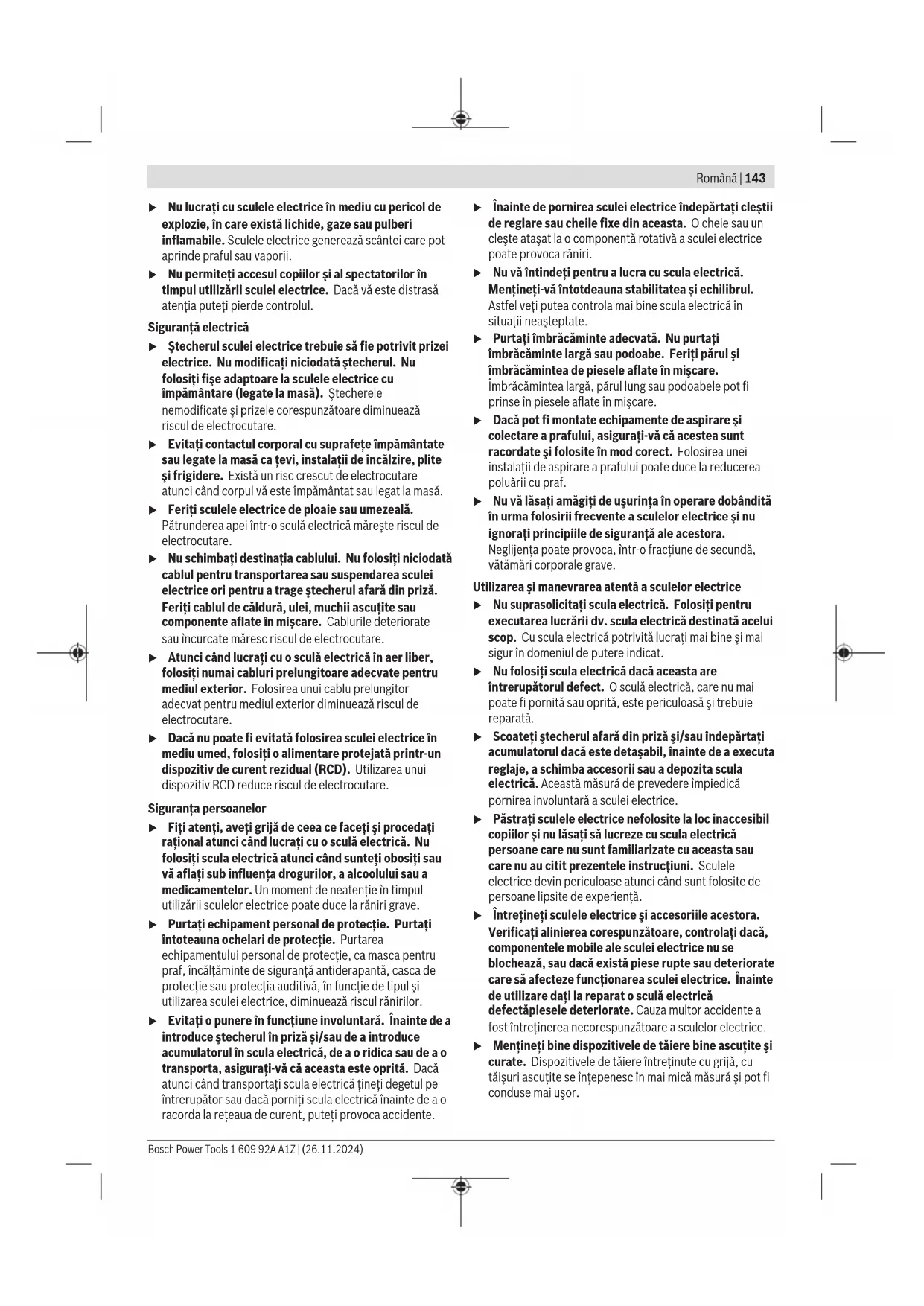

Аккумуляторлар/батареялар: Литий-иондық: Тасымалдау бөліміндегі нұсқауларды орындаңыз (қараңыз „Тасымалдау“, Бет142). Română Instrucţiuni de siguranţă Instrucţiuni generale de siguranţă pentru scule electrice AVERTIS- MENT Citiţi toate avertizările, instrucţiunile, ilustraţiile şi specificaţiile puse la dispoziţie împreună cu această sculă electrică. Nerespectarea instrucţiunilor menţionate mai jos poate duce la electrocutare, incendiu şi/sau vătămări corporale grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul "sculă electrică" folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă u Menţineţi‑vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. 1 609 92A A1Z | (26.11.2024) Bosch Power ToolsRomână | 143 u Nu lucraţi cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. u Nu permiteţi accesul copiilor şi al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenţia puteţi pierde controlul. Siguranţă electrică u Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificaţi niciodată ştecherul. Nu folosiţi fişe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate şi prizele corespunzătoare diminuează riscul de electrocutare. u Evitaţi contactul corporal cu suprafeţe împământate sau legate la masă ca ţevi, instalaţii de încălzire, plite şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă. u Feriţi sculele electrice de ploaie sau umezeală. Pătrunderea apei într‑o sculă electrică măreşte riscul de electrocutare. u Nu schimbaţi destinaţia cablului. Nu folosiţi niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ştecherul afară din priză. Feriţi cablul de căldură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. u Atunci când lucraţi cu o sculă electrică în aer liber, folosiţi numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. u Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiţi o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare. Siguranţa persoanelor u Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizării sculelor electrice poate duce la răniri grave. u Purtaţi echipament personal de protecţie. Purtaţi întoteauna ochelari de protecţie. Purtarea echipamentului personal de protecţie, ca masca pentru praf, încălţăminte de siguranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. u Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi‑vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. u Înainte de pornirea sculei electrice îndepărtaţi cleştii de reglare sau cheile fixe din aceasta. O cheie sau un cleşte ataşat la o componentă rotativă a sculei electrice poate provoca răniri. u Nu vă întindeţi pentru a lucra cu scula electrică. Menţineţi-vă întotdeauna stabilitatea şi echilibrul. Astfel veţi putea controla mai bine scula electrică în situaţii neaşteptate. u Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcăminte largă sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mişcare. u Dacă pot fi montate echipamente de aspirare şi colectare a prafului, asiguraţi‑vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. u Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave. Utilizarea şi manevrarea atentă a sculelor electrice u Nu suprasolicitaţi scula electrică. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. u Nu folosiţi scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. u Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. u Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor şi nu lăsaţi să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experienţă. u Întreţineţi sculele electrice şi accesoriile acestora. Verificaţi alinierea corespunzătoare, controlaţi dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcţionarea sculei electrice. Înainte de utilizare daţi la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreţinerea necorespunzătoare a sculelor electrice. u Menţineţi bine dispozitivele de tăiere bine ascuţite şi curate. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. Bosch Power Tools 1 609 92A A1Z | (26.11.2024)144 | Română u Folosiţi scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni, ţinând cont de condiţiile de lucru şi de activitatea care trebuie desfăşurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situaţii periculoase. u Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate. Manevrarea şi utilizarea atentă a sculelor electrice cu acumulator u Încărcaţi acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu. u Folosiţi numai acumulatori special destinaţi sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri şi pericol de incendiu. u Feriţi acumulatorii nefolosiţi de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu. u În cazul utilizării greşite, se poate scurge lichid din acumulator; evitaţi contactul cu acesta. În cazul contactului accidental cu acesta, clătiţi cu apă zona afectată. În cazul contactului lichidului cu ochii, consultaţi de asemenea un medic. Lichidul scurs din acumulator poate produce iritaţii ale pielii sau arsuri. u Nu folosiţi un acumulator sau o sculă electrică cu acumulator deteriorat sau modificat. Acumulatorii deterioraţi sau modificaţi pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale. u Nu expuneţi acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la temperaturi mai mari de 130°C poate duce la explozii. u Respectaţi toate instrucţiunile de încărcare şi nu reîncărcaţi acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucţiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului şi mări riscul de incendiu. Întreţinere u Încredinţaţi scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându‑se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa sculei electrice. u Nu întreţineţi niciodată acumulatori deterioraţi. Întreţinerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizaţi de acesta. Instrucţiuni privind siguranţa şi protecţia muncii pentru ferăstraie sabie u Ţineţi scula electrică de mânerele izolate atunci când executaţi lucrări la care accesoriul de tăiere poate intra în contact cu conductori electrici ascunşi. Contactul accesoriului de tăiere cu un conductor aflat „sub tensiune” poate pune „sub tensiune” componentele metalice ale sculei electrice şi provoca electrocutarea operatorului. u Folosiţi menghine sau o altă metodă practică de fixare şi sprijinire a piesei de lucru pe o platformă stabilă. Dacă ţineţi piesa de lucru cu mâna sau o sprijiniţi de corpul dumneavoastră, aceasta devine instabilă şi se poate ajunge la pierderea controlului. u Ţineţi mâinile în afara sectorului de debitare. Nu apucaţi pe dedesubt piesa prelucrată. În caz de contact cu pânza de ferăstrău există pericol de rănire. u Prindeţi strâns scula electrică cu ambele mâini în timpul lucrului şi asiguraţi-vă o poziţie stabilă. Scula electrică este condusă mai sigur cu ambele mâini. u Porniţi scula electrică şi numai după aceasta conduceţi‑o asupra piesei prelucrate. În caz contrar există pericol de recul în situaţia în care dispozitivul de lucru se agaţă în piesa prelucrată. u Aveţi grijă ca în timpul tăierii talpa de fixare să se sprijine întotdeauna pe piesa de lucru. Pânza de ferăstrău se poate agăţa şi duce la pierderea controlului asupra sculei electrice. u După terminarea procesului de lucru opriţi scula electrică şi scoateţi pânza de ferăstrău afară din tăietură numai după ce aceasta s‑a oprit. Astfel evitaţi reculul şi puteţi pune jos scula electrică în condiţii de siguranţă. u Înainte de a pune jos scula electrică aşteptaţi ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăţa şi duce la pierderea controlului asupra sculei electrice. u Folosiţi numai pânze de ferăstrău nedeteriorate, impecabile. Pânzele de ferăstrău îndoite sau tocite se pot rupe şi influenţa negativ tăierea sau pot provoca recul. u După oprirea maşinii nu frânaţi pânza de ferăstrău prin contrapresiuni laterale. Pânza de ferăstrău se poate deteriora, rupe sau poate provoca un recul. u Fixaţi bine materialul. Nu sprijiniţi piesa de lucru cu mâna sau cu piciorul. Nu atingeţi obiecte sau podeaua cu ferăstrăul aflat în funcţiune. Există pericol de recul. u Folosiţi detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresaţi‑vă în acest scop regiei locale furnizoare de utilităţi. Contactul cu conductorii electrici poate duce la incendiu şi electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale. u În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiţi bine încăperea şi 1 609 92A A1Z | (26.11.2024) Bosch Power ToolsRomână | 145 solicitaţi asistenţă medicală dacă starea dumneavoastră de sănătate se înrăutăţeşte. Vaporii pot irita căile respiratorii. u Nu modifica şi nu deschide acumulatorul. Există pericolul de scurtcircuit. u În urma contactului cu obiecte ascuţite ca de exemplu cuie sau şurubelniţe sau prin acţiunea unor forţe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească. u Utilizează acumulatorul numai la produsele producătorului. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase. Feriţi acumulatorul de căldură, de asemenea, de exemplu, de radiaţii solare continue, foc, murdărie, apă şi umezeală. În caz contrar, există pericolul de explozie şi scurtcircuit. Descrierea produsului şi a performanțelor sale Citiţi toate indicaţiile şi instrucţiunile de siguranţă. Nerespectarea instrucţiunilor şi indicaţiilor de siguranţă poate provoca electrocutare, incendiu şi/sau răniri grave. Ţineţi seama de ilustraţiile din partea anterioară a instrucţiunilor de folosire. Utilizarea conform destinaţiei Scula electrică este destinată tăierii cu opritor a lemnului, materialelor plastice, metalului şi materialelor de construcţii. Aceasta este adecvată pentru tăieri în linie dreaptă şi curbă. În cazul utilizării pânzelor de ferăstrău din bimetal corespunzătoare este posibilă tăierea de separare la nivel cu suprafaţa prelucrată. Trebuie respectate recomandările privind pânzele de ferăstrău. Componentele ilustrate Numerotarea componentelor ilustrate se referă la schiţa sculei electrice de la pagina grafică. (1) Pânză de ferăstrău

(2) Talpă de fixare reglabilă (3) Manşon de blocare pentru pânza de ferăstrău (4) Sistem de prindere a pânzei de ferăstrău (5) Cheie hexagonală (6) Cârlig de suspendare (7) Piedică de pornire pentru comutatorul de pornire/ oprire (8) Comutator de pornire/oprire (9) Manetă de reglare a mişcării pendulare (10) Tastă de deblocare a acumulatorului

(12) Mâner (suprafaţă izolată de prindere) (13) Şurub talpă de fixare

Acest accesoriu nu este inclus în setul de livrare standard. Date tehnice Ferăstrău sabie GSA185‑LI Cod de identificare 3601FC00.. Tensiune nominală V= 18 Frecvenţa curselor la funcţionarea în gol n₀

0–2900 Sistem de prindere a accesoriilor SDS Cursă mm 28 Adâncime maximă de tăiere – În lemn mm 230 – În oţel (nealiat) mm 20 – Diametru ţeavă mm 150 Greutate kg 3,5–4,6

Temperatură ambientală recomandată în timpul încărcării °C 0…+35 Temperatură ambientală admisă în timpul funcţionării

şi pe perioada depozitării °C −20…+50 Acumulatori compatibili GBA18V… ProCORE18V… Acumulatori recomandaţi pentru putere maximă ProCORE18V… ≥5,5Ah Încărcătoare recomandate GAL18… GAX18… GAL36…

Măsurat la 20−25°C cu acumulatorulProCORE18V 8.0Ah. B) în funcţie de acumulatorul utilizat C) performanţe limitate la temperaturi < 0 °C Valorile pot varia în funcţie de produs şi sunt supuse condiţiilor de utilizare, precum şi condiţiilor de mediu. Pentru informaţii suplimentare, accesează www.bosch-professional.com/wac. Informaţii privind zgomotul/vibraţiile Valorile zgomotului emis au fost determinate conform EN62841‑2‑11. Nivelul de zgomot evaluat după curba de filtrare A al sculei electrice este în mod normal: nivel de presiune sonoră 89dB(A); nivel de putere sonoră 97dB(A). Incertitudinea K=5dB. Poartă căşti antifonice! Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN62841‑2‑11: debitarea plăcilor din PAL cu pânza de ferăstrău S2345X:

debitarea grinzilor din lemn cu pânza de ferăstrău S2345X:

Bosch Power Tools 1 609 92A A1Z | (26.11.2024)146 | Română Nivelul vibraţiilor şi nivelul zgomotelor emise specificate în prezentele instrucţiuni au fost măsurate conform unei proceduri de măsurare standardizate şi pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite şi pentru evaluarea provizorie a vibraţiilor şi zgomotului emis. Nivelul specificat al vibraţiilor şi al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreţinere satisfăcătoare, nivelul vibraţiilor şi nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibraţiile şi zgomotul de-a lungul întregului interval de lucru. Pentru o evaluare exactă a vibraţiilor şi a zgomotului ar trebui luate în calcul şi intervalele de timp în care scula electrică este deconectată sau funcţionează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a accesoriilor, menţinerea căldurii mâinilor, organizarea proceselor de muncă. Acumulator Sculă electrică cu acumulatorBosch achiziţionată chiar şi fără acumulator. Dacă în pachetul de livrare al sculei tale electrice este inclus un acumulator, îl poţi scoate pe acesta din ambalaj. Încărcarea acumulatorului u Folosiţi numai încărcătoarele menţionate în datele tehnice. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu‑ion montat în scula dumneavoastră electrică. Observaţie: Acumulatorii litiu-ion sunt livraţi în stare parţial încărcată, conform reglementărilor internaţionale privind transportul. Pentru a asigura funcţionarea la capacitate maximă a acumulatorului, încarcă complet acumulatorul înainte de prima utilizare. Introducerea acumulatorului Introdu acumulatorul încărcat în adaptorul pentru acumulator până când acesta se fixează. Extragerea acumulatorului Pentru extragerea acumulatorului, apasă tasta de deblocare şi extrage acumulatorul. Nu forţa. Acumulatoruleste prevăzut cu 2 trepte de blocare, care au rolul de a preveni căderea acumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare aacumulatorului. Atât timp cât acumulatorul se află în interiorul sculei electrice, acesta este menţinut în poziţie prin forţa elastică a unui arc. Indicatorul stării de încărcare a acumulatorului Observaţie: Nu orice tip de acumulator dispune de un indicator al nivelului de încărcare. LED-urile verzi ale indicatorului stării de încărcare a acumulatorului indică starea de încărcare a acumulatorului. Din considerente legate de siguranţă, verificarea stării de încărcare este posibilă numai cu scula electrică oprită. Pentru indicarea stării de încărcare, apasă tasta sau . Acest lucru este posibil şi când acumulatorul nu este montat pe scula electrică. Dacă, după apăsarea tastei pentru indicarea stării de încărcare, nu se aprinde niciun LED, înseamnă că acumulatorul este defect şi trebuie înlocuit. Tip de acumulator GBA 18V... LED Capacitate Aprindere continuă de 3 ori în verde 60–100% Aprindere continuă de 2 ori în verde 30–60% Aprindere continuă o dată în verde 5–30% Aprindere intermitentă o dată în verde 0–5% Tip de acumulator ProCORE18V... LED Capacitate Aprindere continuă de 5 ori în verde 80–100% Aprindere continuă de 4 ori în verde 60–80% Aprindere continuă de 3 ori în verde 40–60% Aprindere continuă de 2 ori în verde 20–40% Aprindere continuă o dată în verde 5–20% Aprindere intermitentă o dată în verde 0–5% Indicaţii privind manevrarea optimă a acumulatorului Protejaţi acumulatorul împotriva umezelii şi apei. Depozitaţi acumulatorul numai la temperaturi cuprinse între −20°C şi 50°C. Nu lăsaţi acumulatorul în autovehicul, de exemplu, pe timpul verii. Ocazional curăţaţi fantele de ventilaţie ale acumulatorului utilizând o pensulă moale, curată şi uscată. Un timp de funcţionare considerabil redus după încărcare indică faptul că acumulatorul s‑a uzat şi trebuie înlocuit. Respectaţi instrucţiunile privind eliminarea. Montare u Înainte de efectuarea oricăror lucrări la scula electrică (deexemplu, întreţinere, înlocuirea accesoriului, curăţare etc.), scoate acumulatorul din scula 1 609 92A A1Z | (26.11.2024) Bosch Power ToolsRomână | 147 electrică. În cazul acţionării involuntare a comutatorului de pornire/oprire, există pericolul de rănire. Montarea/schimbarea pânzei de ferăstrău u La montarea sau schimbarea accesoriului purtaţi mănuşi de protecţie. Accesoriile sunt ascuţite şi se pot înfierbânta după o utilizare mai îndelungată. u La înlocuirea pânzei de ferăstrău aveţi grijă ca în orificiul de prindere al pânzei de ferăstrău să nu existe resturi de material, de exemplu, aşchii de lemn sau metal. Alegerea pânzei de ferăstrău Montează numai pânze de ferăstrău cu coadă universală de 1/2". Pânza de ferăstrău nu trebuie să fie mai lungă decât este necesar pentru tăierea prevăzută. Montarea pânzei de ferăstrău (consultaţiimagineaA) Apăsaţi cu forţă pânza de ferăstrău(1) pe sistemul de prindere(4) până când se fixează sonor. Manşonul de blocare(3) se roteşte până la aproximativ 90° şi blochează pânza de ferăstrău. Dacă pânza de ferăstrău(1) nu este blocată, rotiţi manşonul de blocare(3) la aproximativ 90° în direcţia săgeţii până când se blochează în poziţie deschisă şi este emis un clic sonor. Apoi apăsaţi încă o dată pânza de ferăstrău în sistemul de prindere(4). u Trageţi de pânza de ferăstrău pentru a verifica dacă aceasta este fixată ferm. O pânză de ferăstrău care nu este fixată bine poate cădea afară din sistemul de prindere şi vă poate provoca răniri. Pentru anumite lucrări, pânza de ferăstrău(1) poate fi rotită la 180° (dinţii orientaţi în sus) şi montată la loc. Extragerea pânzei de ferăstrău (consultaţiimagineaB) u Ţineţi astfel scula electrică la extragerea pânzei de ferăstrău încât pânza de ferăstrău extrasă să nu rănească persoane sau animale. Rotiţi manşonul de blocare(3) la aproximativ 90° în direcţia săgeţii. Pânza de ferăstrău(1) este aruncată afară. Aspirarea prafului/aşchiilor Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspirarea acestor pulberi poate provoca reacţii alergice şi/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm combinaţie cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanţe de protecţie a lemnului). Materialele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoare la materialele de prelucrat. u Evitaţi acumulările de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă. Funcţionarea Moduri de funcţionare Pornirea/Oprirea mişcării pendulare Mişcarea pendulară permite o adaptare optimă a vitezei de tăiere, a puterii de tăiere şi a modelului de tăiere la materialul de prelucrat. Dacă este posibil, modifică reglarea mişcării pendulare înainte de conectarea sculei electrice. Porneşte mişcare pendulară pentru lucrările în materiale moi şi cu duritate medie (de exemplu, materiale de construcţii uşoare, materiale pentru izolaţie, lemn de esenţă moale, cherestea, precum şi metale neferoase, lemn de esenţă tare, materiale plastice). Pentru aceasta, răsuceşte în jos maneta de reglare a mişcării pendulare(9). Opreşte mişcarea pendulară pentru marginile de tăiere precise, de exemplu, pentru lucrările în materiale subţiri sau dure (de exemplu, tablă, oţel). Pentru aceasta, răsuceşte în sus maneta de reglare a mişcării pendulare(9). Punerea în funcţiune Pornirea/Oprirea (consultaţiimagineaC) Pentru pornirea sculei electrice apăsaţi mai întâi şi împingeţi piedica de pornire(7) spre stânga. Apoi, apăsaţi comutatorul de pornire/oprire (8) şi menţineţi-l apăsat. Pentru oprirea sculei electrice, eliberaţi comutatorul de Pornire/Oprire (8). Apoi apăsaţi şi împingeţi din nou piedica de pornire(7) spre dreapta. Reglarea numărului de curse Puteţi regla fără trepte numărul de curse al sculei electrice deja pornite, exercitând o apăsare mai puternică sau mai uşoară asupra întrerupătorului Pornit/Oprit (8). O apăsare uşoară asupra întrerupătorului Pornit/Oprit (8) are drept efect un număr redus de curse. Pe măsură ce apăsarea creşte, se măreşte corespunzător şi numărul de curse. Frecvenţa necesară a curselor depinde de material şi de condiţiile de lucru, putând fi determinat prin probă practică. Reducerea frecvenţei curselor este recomandată: – la aşezarea pânzei de ferăstrău pe piesa de prelucrat, pentru a putea poziţiona mai precis pânza de ferăstrău, – la debitarea materialului plastic şi aluminiului, pentru a preveni topirea materialului. Atunci când se lucrează un timp mai îndelungat cu un număr mai mic de curse scula electrică se poate înfierbânta puternic. Demontaţi pânza de ferăstrău şi lăsaţi scula electrică să funcţioneze în gol cu numărul maxim de curse, pentru a se răci, timp de aproximativ 3min. Bosch Power Tools 1 609 92A A1Z | (26.11.2024)148 | Română Instrucţiuni de lucru u Înainte de efectuarea oricăror lucrări la scula electrică (deexemplu, întreţinere, înlocuirea accesoriului, curăţare etc.), scoate acumulatorul din scula electrică. În cazul acţionării involuntare a comutatorului de pornire/oprire, există pericolul de rănire. u În cazul în care pânza de ferăstrău se blochează, opriţi imediat scula electrică. Recomandări u În cazul debitării materialelor de construcţii uşoare, respectaţi reglementările legale şi recomandările producătorilor de materiale. Înainte de lucrările de debitare în lemn, plăci aglomerate, materiale de construcţii etc., verificaţi dacă acestea prezintă corpuri străine precum cuie, înşurubare sau altele asemănătoare şi utilizaţi o pânză de ferăstrău adecvată. Porniţi scula electrică şi conduceţi‑o spre piesa de prelucrat. Aşezaţi talpa de fixare(2) pe suprafaţa piesei de prelucrat şi debitaţi materialul aplicând o presiune uniformă, respectiv cu avans uniform. După finalizarea procesului de lucru, opriţi scula electrică. Dacă pânza de ferăstrău se blochează, scula electrică se opreşte instantaneu. Depărtaţi marginile făgaşului de tăiere cu o sculă adecvată şi extrageţi scula electrică din acesta. Talpă de fixare rabatabilă şi extensibilă (consultăimaginileD−E) Talpa de fixare(2) se reglează în funcţie de mobilitatea poziţiei unghiulare necesare a suprafeţei. Talpa de fixare(2) poate fi scoasă progresiv şi longitudinal în funcţie de pânza de ferăstrău utilizată şi de cazul de utilizare. Desfă şuruburile(13) cu ajutorul cheii hexagonale(5) şi împinge talpa de fixare(2) în poziţia dorită. Strânge din nou ferm şuruburile şi verifică dacă talpa de fixare este prinsă ferm. Tăierea cu pătrundere directă în material (consultaţiimagineaF) u Tăierea cu pătrundere directă este permisă numai în materiale moi precum lemnul, gips-cartonul sau altele similare! Nu prelucraţi prin tăiere cu penetrare directă materiale metalice! Pentru tăierea cu pătrundere directă în material utilizaţi numai pânze de ferăstrău scurte. Aşezaţi scula electrică cu muchia tălpii de fixare (2) pe piesa de prelucrat fără ca pânza de ferăstrău (1) să atingă piesa de prelucrat şi porniţi-o. În cazul sculelor electrice prevăzute cu un sistem de reglare a numărului de curse, selectaţi numărul maxim de curse. Împingeţi şi apăsaţi scula electrică pe piesa de prelucrat şi lăsaţi pânza de ferăstrău să pătrundă lent în aceasta. Imediat ce talpa de fixare(2) se sprijină în întregime pe piesa de lucru, tăiaţi în continuare de-a lungul liniei de tăiere dorite. Pentru anumite lucrări, pânza de ferăstrău(1) poate fi rotită la 180°, iar scula electrică poate fi rotită corespunzător. Debitarea la nivel (consultaţiimagineaG) Cu pânzele de ferăstrău bimetal elastice puteţi să debitaţi, de exemplu, elemente de construcţie proeminente precum ţevi de apă direct pe perete. u Aveţi grijă ca întotdeauna pânza de ferăstrău să fie mai lungă decât diametrul piesei de prelucrat. Există pericolul de recul. Poziţionaţi pânza de ferăstrău direct pe perete şi îndoiţi‑o puţin exercitând o apăsare laterală asupra sculei electrice, până când talpa de fixare se sprijină pe perete. Porniţi scula electrică şi tăiaţi piesa de prelucrat, exercitând o apăsare laterală constantă. Cârligul de suspendare (consultaţiimagineaH) Cu ajutorul cârligelor de suspendare(6) poţi suspenda scula electrică, de exemplu, pe o scară. Pentru aceasta, rabatează cârligul de suspendare în poziţia dorită. u La suspendarea sculei electrice, ai grijă ca pânza de ferăstrău să fie protejată împotriva contactului accidental. Există pericolul de rănire. Rabatează din nou cârligul de suspendare(6) dacă doreşti să utilizezi scula electrică. Agent de răcire/lubrifiant La tăierea metalului, din cauza încălzirii acestuia, se va aplica un strat de agent de răcire resp. lubrifiant de‑a lungul liniei de tăiere. Întreţinere şi service Întreţinere şi curăţare u Înainte de efectuarea oricăror lucrări la scula electrică (deexemplu, întreţinere, înlocuirea accesoriului, curăţare etc.), scoate acumulatorul din scula electrică. În cazul acţionării involuntare a comutatorului de pornire/oprire, există pericolul de rănire. u Pentru a putea lucra bine şi în siguranță, menţineţi curate scula electrică şi fantele de aerisire ale acesteia. Curăţaţi sistemul de prindere a pânzei de ferăstrău, preferabil cu o pensulă moale. Extrageţi în acest scop pânza de ferăstrău din scula electrică. Folosiţi lubrifianţi adecvaţi pentru a menţine în stare de funcţionare sistemul de prindere a pânzei de ferăstrău. Murdărirea puternică a sculei electrice poate duce la deranjamente funcţionale. De aceea, nu debitaţi de jos în sus sau deasupra capului materiale la prelucrarea cărora se degajă mult praf. Serviciu de asistenţă tehnică post-vânzări şi consultanţă clienţi Serviciul nostru de asistenţă tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreţinerea şi repararea produsului dumneavoastră, cât şi în ceea ce privește piesele de schimb. Desene explodate și informații cu privire la piesele de schimb găsiți și la: www.bosch-pt.com 1 609 92A A1Z | (26.11.2024) Bosch Power ToolsБългарски | 149 Echipa de consultanţă clienţi Bosch vă răspunde cu plăcere la întrebări privind produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb, vă rugăm să indicaţi neapărat numărul de identificare compus din 10cifre, conform plăcuţei indicatoare a tipului produsului. România Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: +40 21 405 7541 Fax: +40 21 233 1313 E-Mail: BoschServiceCenter@ro.bosch.com www.bosch-pt.ro Alte adrese de service găsiți la: www.bosch-pt.com/serviceaddresses Transport Acumulatorii Li-Ion recomandați respectă cerinţele legislaţiei privind transportul mărfurilor periculoase. Acumulatorii pot fi transportaţi rutier de către utilizator, fără restricţii. În cazul expedierii de către terți (de ex.: transport aerian sau casă de expediții) trebuie respectate cerinţele speciale privind ambalajele şi marcarea. În acest caz, la pregătirea coletului trebuie să se consulte un expert în domeniul mărfurilor periculoase. Expediaţi acumulatorii numai dacă aceştia prezintă carcasa intactă. Acoperiţi cu bandă adezivă contactele deschise şi ambalaţi astfel acumulatorii încât aceştia să nu se poată deplasa în interiorul ambalajului. Respectați și alte eventuale norme naționale din domeniu. Eliminare Sculele electrice, acumulatorii, accesoriile şi ambalajele trebuie direcţionate către o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice şi acumulatorii/ bateriile în gunoiul menajer! Numai pentru ţărileUE: Sculele electrice scoase din uz şi acumulatorii/bateriile defecţi/defecte sau uzaţi/uzate trebuie eliminaţi/eliminate separat. În acest scop, utilizează sistemele de colectare prevăzute special. În cazul evacuării necorespunzătoare la deșeuri, produsele electrice și electronice uzate pot avea efecte dăunătoare asupra mediului și sănătății oamenilor, din cauza posibilei existențe a unor materiale periculoase. Acumulatori/baterii: Li-Ion: Vă rugăm să respectaţi indicaţiile de la paragraful Transport (vezi „Transport“, Pagina149).

Declaraţie de conformitate UE Declarăm pe proprie răspundere că produsele menţionate corespund tuturor dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la: * Ferăstrău sabie Număr de identificare
