LIETOŠANAS INSTRUKCIJA GSA 18V28 Professional BOSCH

Vispārēji drošības noteikumi elektroinstrumentiem

BRÍDINÁ-JUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo

elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasišanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzīmējums

"elektroinstruments" attiecas gan uz Jüsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena saņemšanas risku.
Nepieļaujiet kermana daļu saskašanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
▶ Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas

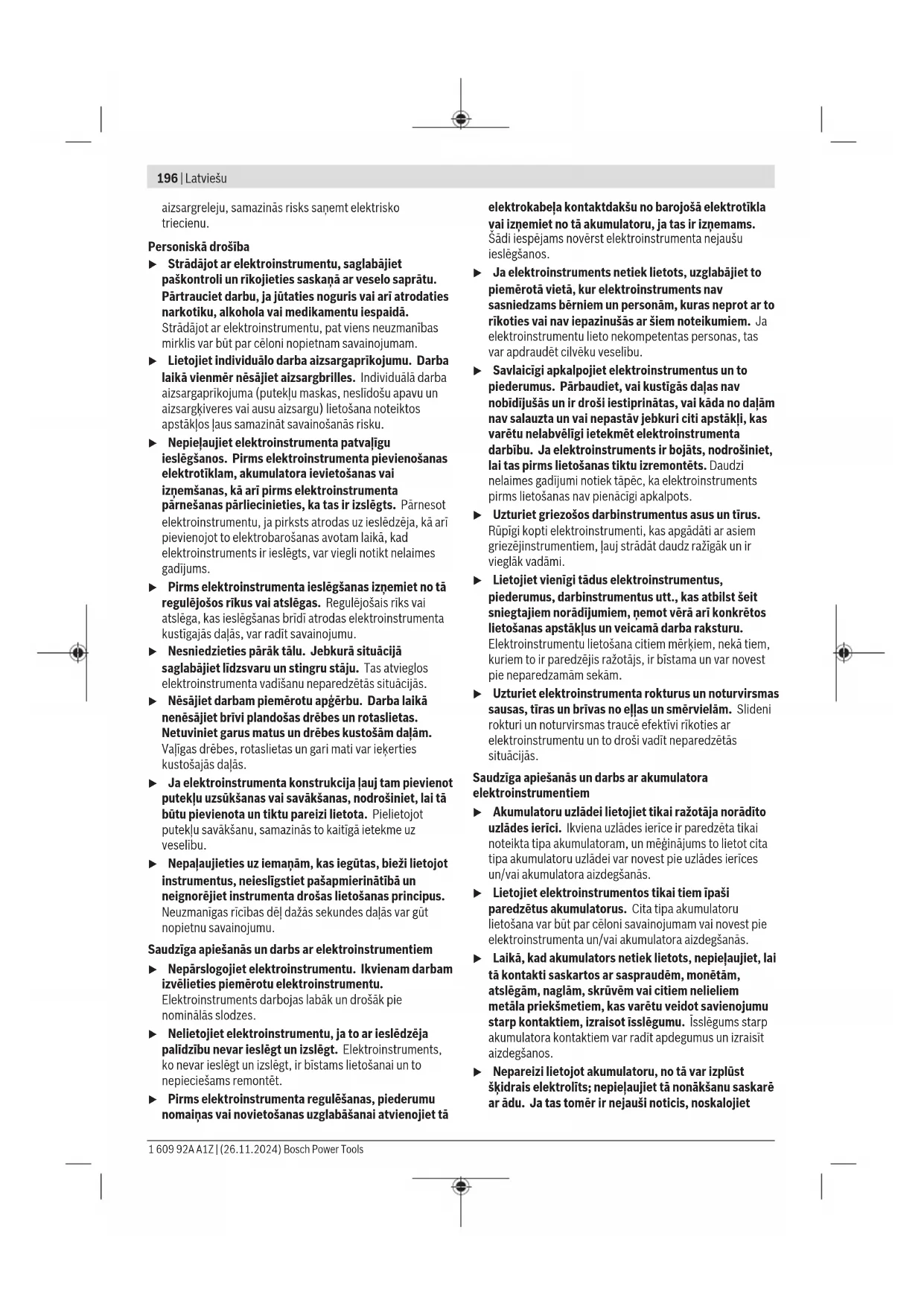

196 | Latviešu

aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos ľaus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rikus vai atslėgas. Regulējošais riks vai atslėga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselību.
▶ Nepalaujieties uz iemanâm, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

Saudziga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslëdzëja palidzību nevar ieslëgt un izslëgt. Elektroinstruments, ko nevar ieslëgt un izslëgt, ir bīstams lietošanai un to nepieciešams remontët.
▶ Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā

elektrokabela kontaktdakšu no barojošā elektrotikla yai izņemiet no tā akumulatoru, ja tas ir izņemams. Sādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.

Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaičigi apkalpojiet elektroinstrumentus un to piederumus. Pârbaudiet, vai kustigās daļas nav nobīdijušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienigi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ṡemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rikoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Saudzīga apiešanās un darbs ar akumulatora elektroinstrumentiem

Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierīci. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.
Lietojiet elektroinstrumentos tikai tiem ipaši paredzētus akumulatorus. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.
Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet

elektrolītu arūdeni. Ja elektrolīts nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.

▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radit neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.
Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru.
Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.
▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pieļaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pieļaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
▶ Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.

Drošības noteikumi zobenzāgiem

▶ Turiet elektroinstrumentu aiz izolētajām noturvirsmām, veicot darbības, kuru laikā griešanas piederums var skart slēptus elektriskos vadus.

Griešanas piederumam skarot spriegumnesošus vadus, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla daļām, kā rezultātā lietotājs var saņemt elektrisko triecīenu.

Lietojiet spiles vai citu praktisku ierīci, lai atbalstitu apstrādājamo priekšmetu un nostiprinātu to uz stabilas platformas. Turot apstrādājamo priekšmetu ar roku vai atbalstot to ar savu kernenì, apstrādājamais priekšmets nenoturas stabilā stāvokli un var izraisīt kontroles zaudēšanu pār darba procesu.

▶ Netuviniet rokas zāgēšanas trasei. Neturiet rokas zem apstrādājamā priekšmeta. Ķermeņa daļu saskaršanās ar zāga asmeni var radīt savainojumu.

Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ienemiet stabilu kermena stāvokli.

Elektroinstrumentu ir drošak vadit ar abam rokam.

- Kontaktëjiet darbinstrumentu ar apstrādājamo priekšmetu tikai pēc elektroinstrumenta ieslēgšanas.

Tas laus izvairīties no atsitiena, kas var notikt, darbinstrumentam iestrēgstot apstrādājamajā priekšmetā.

▶ Sekojiet, lai balstpläksne zāgēšanas laikā vienmēr būtu cieši piespiesta zāgējamajam priekšmetam. Pretējā gadījumā zāga asmens var iekerties un izraisīt kontroles zaudēšanu pār elektroinstrumentu.
Pēc zāgēšanas izslēdziet elektroinstrumentu un tikai tad izvelciet zāga asmeni no zāgējuma, vispirms nogaidot, līdz asmens ir pilnīgi apstājies. Tas laus izvairīties no atsitiena, un elektroinstrumentu būs iespējams droši novietot.
Pirms elektroinstrumenta novietošanas nogaidiet, lidz tas ir pilnīgi apstājies. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.
Izmantojiet tikai nebojātus zāga asmeņus. Saliekti vai neasi zāga asmeņi var salūzt, negativī ietekmēt zāgējuma kvalitāti vai izraisīt atsitienu.
▶ Pēc instrumenta izslēgšanas nemēginiet bremzēt zāga asmeni ar sānu spiedienu. Šādas rīcības dēļ zāga asmens var tikt bojāts vai salūzt, kā ari var notikt atsitiens.
▶ Stingri iestipriniet apstrādājamo priekšmetu. Neturiet apstrādājamo priekšmetu ar roku un neatbalstiet to ar kāju. Nelaujiet kustošam zāga asmenim saskarties ar kādu priekšmetu vai ar zemi. Pretējā gadījumā pastāv atsitiena briesmas.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālapgādes līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.
Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Neatveriet akumulatoru un neveiciet tam nekādas modifikācijas. Pastāv ësslēguma risks.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju išslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
▶ Lietojiet akumulatoru vienigi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslėguma briesmas.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošibas noteikumus un norādījumus lietošanai. Drošibas noteikumu un norādījumu neievērošana var izraisit aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais pielietojums

Elektroinstruments ir paredzëts koka, plastmasas, metäla un būvmateriālu zāgēšanai, stingri atbalstot balstplāksni pret zāgējamā priekšmeta virsmu. Tas ir piemērots zāgēšanai pa taisnu un liektu līniju. Pielietojot piemērotus bimetāla zāga asmeņus, elektroinstruments ir derīgs priekšmetu apzāgēšanai sānu virsmas tuvumā. Izvēloties darbam zāga asmeņus, jāņem vērā ražotāja ieteikumi.

Attēlotās sastāvdaļas

Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā.

(1) Zāga asmens ^a
(2) Regulējama balstplāksne
(3) Zāga asmens fiksējošā aptvere
(4) Zāga asmens stiprinājums
(5) Sešstūra stienatslēga
(6) Piekarināšanas āki
(7) leslēdzēja atkārtotas ieslēgšanas blokēšanas poga

(8) leslēdzējs/izslēdzējs

(9) Svira svärsta funkcijas regulēšanai

(10) Akumulatora atbrīvošanas taustiņš ^a)

(11) Akumulators ^a)

(12) Rokturis (ar izolētu noturvirsmu)

(13) Skrūve balstplāksnes stiprināšanai

a) Šie piederumi neietilpst standarta piegādes komplektā.

Tehniskie dati

Zobenzāgis GSA 185-LI
Izstrādājuma numurs		3 601 FC0 0..
Nominālais spriegums V= 18
Asmens kustību biežums brīvgaitā n_o A)	min^-1	0–2900
Darbinstrumenta stiprinājums SDS
Asmens kustības garums mm 28
Maks. zāgēšanas dzilums
– Kokā mm 230
– Tēraudā (neleģētā) mm 20
– Caurules diametrs mm 150
Svars kg 3,5–4,6		B)
Ieteicamā apkārtējās vides temperatūra uzlādes laikā	°C 0 ... +35

Zobenzágis GSA 185-LI

Pieļaujamā apkārtējās vides temperatūra darbības ^c) un glabāšanas laikā	°C -20 ... +50
Saderīgie akumulatori GBA 18V...	ProCORE18V...
leteicamie akumulatori maksimālai jaudai	ProCORE18V... ≥ 5,5 Ah
leteicamās uzlādes ierīces GAL 18...	GAX 18... GAL 36...

A) Mērijums 20-25°C temperatūrā ar akumulatoru ProCORE18V 8.0Ah.
B) atkaribā no izmantotā akumulatora
C) ierobežota jauda pie temperaturas vērtībām < 0 °C
Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākliem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac.

Informācija par troksni un vibrāciju

Trokšna emisijas vērtības ir noteiktas atbilstīgi standartam EN 62841-2-11.

Elektroinstrumenta raditā trokšņa A-izsvarotās tipiskās vērtības ir šādas: skaņas spiediena limenis 89 dB(A) un akustiskās jaudas limenis 97 dB(A). Mērijuma nenoteiktība K = 5 dB.

Lietojiet lerices dzirdes orgānu aizsardzībai!

Kopējā vibrācijas paātrinājuma vērtība a, (vektoru summa trijos virzienos) un mērijuma nenoteiktība K ir noteiktas atbilstīgi standartam EN 62841-2-11, kā ir norādīts tālāk.

Kokskaidu plâtnes zâgëšana ar zâga asmeni S 2345 X: a_th B = 18,7 m/s^2, K = 1,5 m/s^2 ,

koka sijas zāgēšana ar zāga asmeni S 2345 X: a_H,WB = 23,1 m/s^2, K = 1,5 m/s^2

Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību limenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību limenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precīzi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi

veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Akumulators

Bosch pārdod akumulatora elektriskos darbinstrumentus ari bez akumulatora. Tas, vai Jūsu elektriskā darbinstrumenta piegādes komplektācijā ir iekļauts akumulators, ir norādīts uz iesaiņojuma.

Akumulatora uzlāde

Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti dalēji uzlādētā stāvokli. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

Akumulatora ielikšana

levietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts.

Akumulatora iznemšana

Lai iznemtu akumulatoru, nospiediet akumulatora atbrivošanas taustinu un izvelciet akumulatoru.

Nedarbojieties ar spēku.

Akumulatoram 2 ir divpakāpju fiksators, kas neļauj tam izkrist, kad nejauši nospiež akumulatora atbrīvošanas pogu. Kamēr akumulators ir ielikts elektroinstrumentā, to notur atspere.

Akumulatora uzlādes pakāpes indikators

Piezime: ne visiem akumulatoru tipiem ir uzlâdes lîmeña indikators.

Akumulatora uzlādes pakāpes indikatora zalās LEDs diodes parāda akumulatora uzlādes pakāpi. Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvokli.

Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustiņu vai. Tas iespējams arī tad, ja akumulators ir izņemts no elektroinstrumenta.

Ja pēc akumulatora uzlādes pakāpes nolasišanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.

Akumulatora tips GBA 18V...

LED Uzlādes limenis

Pastāvīgi deg 3 zaļas LED diodes 60–100%

Pastāvīgi deg 2 zaļas LED diodes 30–60%

LED Uzlādes līmenis

Pastāvīgi deg 1 zaļa LED diode 5–30%

Mirgo 1 zala LED diode 0–5%

Akumulatora tips ProCORE18V...

LED Uzlādes limenis

Pastāvīgi deg 5 za|as LED diodes 80–100%

Pastāvīgi deg 4 zaļas LED diodes 60–80%

Pastāvīgi deg 3 zaļas LED diodes 40–60%

Pastāvīgi deg 2 zaļas LED diodes 20–40%

Pastāvīgi deg 1 zaļa LED diode 5–20%

Mirgo 1 zala LED diode 0–5%

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru pie temperatūras no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.

Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.

levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Montāža

Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/izslēdzēju, pastāv savainojumu risks.

Zāga asmens iestiprināšana vai nomaiņa

▶ Veicot instrumenta montāžu vai iestiprināmo darbinstrumentu nomaiņu, uzvelciet aizsargcimdus. Iestiprināmie darbinstrumenti ir asi un ilgstošas lietošanas laikā var sakarst.

▶ Nomainot zāga asmeņus, sekojiet, lai asmens stiprinājumam nebūtu pielipušas zāgējamā materiāla paliekas (piemēram, koka vai metāla skaidas).

Zāga asmens izvēle

Iestipriniet vienīgi zāga asmenus ar 1/2" universālo kātu. Zāga asmenim nav jābūt garākam, nekā tas ir nepieciešams zāgējumu veidošanai paredzētajā dzilumā.

Zāga asmens iestiprināšana (attēls A)

Spēcīgi iespiediet zāga asmeni (1) zāga asmens stiprinājumā (4), līdz tas tur fiksējas ar skaidri sadzirdamu

200 | Latviešu

troksni. Fiksējošā aptvere (3) par aptuveni 90° un fiksē zāaqa asmeni.

Ja zāga asmens (1) nav fiksējies, pagrieziet fiksējošo aptveri (3) par aptuveni 90° bultas virzienā, līdz tā fiksējas atvērtā stāvoklī un noskan fiksatora klikšķis. Tad vēlreiz iespiediet zāga asmeni zāga asmens stiprinājumā (4).

Pärbaudiet, vai zāga asmens ir stingri iestiprināts, pavelkot to ārā no stiprinājuma. Slikti iestiprināts zāga asmens var izkrist no stiprinājuma un savainot strādājošo personu.

Veicot noteiktus zāgēšanas darbus, zāga asmeni (1) var apgriezt par 180° (šādā gadījumā asmens zobi ir vērsti augšup) un no jauna iestiprināt elektroinstrumentā.

Zāga asmens izņemšana (attēls B)

Zāga asmens izņemšanas laikā turiet elektroinstrumentu tā, lai kritošais zāga asmens nesavainotu cilvēkus vai mājdzīvniekus.

Pagrieziet fiksējošo aptveri (3) par aptuveni 90° bultas virzienā. Zāga asmens (1) tiek izmests no stiprinājuma.

Puteklu un skaidu uzsükšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škīrņu, minerālu un metālu puteklī var būt kaitīgi veselībai. Pieskaršanās šādiem puteklīiem vai to ieelpošana var izraisīt alergīskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drikst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.

- Darba vietai jäbüt labi ventilējamai.

- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Lietošana

Darba režimi

Svārsta ierīces ieslēgšana/izslēgšana

Svārsta funkcija lauj optimāli pielāgot zāgēšanas ātrumu, zāgēšanas jaudu un zāgējuma virsmas tīribu apstrādājamā materiāla īpašibām.

Ja iespējams, tad pirms elektroinstrumenta ieslēgšanas nomainiet svārsta iestatījumu.

leslëdziet svärsta ierici strādājot ar mīkstiem un vidēji cietiem materiāliem (kā piemēram, vieglajiem celtniecības materiāliem, izolācijas materiāliem, mīkstu koku, būvkokiem, kā ari ar krāsaino metālu, cietkoksnī, plastmasu).

Šim nolūkam pagrieziet iestatišanas sviras vārstu (9) uz leju.

Izslēdziet svārsta ierīci, lai veidotu gludas griešanas malas, kā arī darbiem ar plāniem vai cietiem materiāliem (kā piemēram, skārds, tērauds).

Šim nolūkam pagrieziet iestatīšanas sviras

vārstu (9) uz augšu.

Uzsākot lietošanu

leslēgšana un izslēgšana (attēls C)

Lai ieslēgtu elektroinstrumentu, vispirms nospiediet bīdni ieslēdzēja atblokēšanai (7) pa kreisi. Pēc tam nospiediet ieslēdzēju (8) un turiet to nospiestu.

Lai izslëgtu elektroinstrumentu. atlaidiet ieslëdzëju (8). Pëc tam no jauna pärvietojiet bîdni ieslëdzëja atblokëšanai (7) pa labi.

Asmens kustību biežuma regulēšana

leslēgta elektroinstrumenta asmens kustību biežumu var bezpakāpju veidā regulēt, mainot spiedienu uz ieslēdzēja (8) taustīnu.

Nelielam spiedienam uz ieslēdzēja (8) taustiņu atbilst neliels asmens kustību biežums. Palielinot spiedienu uz ieslēdzēja taustiņu, pieaug ari asmens kustību biežums.

Optimālais asmeņu kustību biežums ir atkarīgs no zāgējamā materiāla īpašibām un darba apstākļiem, un to var noteikt praktisku mēģinājumu celā.

Asmens kustību biežumu tiek ieteikts samazināt šādos gadījumos:

– novietojot zāga asmeni uz apstrādājamā priekšmeta, lai precizāk novietotu zāga asmeni,

- zāgējot plastmasu un alumīniju, lai novērstu materiāla kušanu.

Ilgāku laiku darbinot elektroinstrumentu ar nelielu asmens kustību biežumu, tas var stipri sakarst. Šādā gadījumā izņemiet zāga asmeni un atdzesējiet elektroinstrumentu, aptuveni 3 minūtes ľaujot tam darboties ar maksimālo ātrumu.

Norādījumi darbam

Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/izslēdzēju, pastāv savainojumu risks.

▶ Nekavējoties izslēdziet elektroinstrumentu, ja zāga asmens iestrēgst zāgējumā.

leteikumi

Zāgējot vieglos būvmateriālus, ievērojiet šo materiālu ražotāju sniegtos norādījumus un ieteikumus.

Pirms koka, skaidu plākšņu, būvmateriālu u. c. materiālu zāgēšanas pārbaudiet, vai zāgējamais materiāls nesatur svešķermeņus, piemēram, naglas, skrūves u. c., un lietojiet piemērotuzāga asmeni.

leslēdziet elektroinstrumentu un tuviniet to zāgējamajam priekšmetam. Novietojiet balstplāksni (2) uz zāgējamā priekšmeta virsmas un veiciet materiāla zāgēšanu, virzot instrumentu ar pastāvīgu spiedienu un/vai ātrumu. Nobeidzot zāgēšanu, izslēdziet elektroinstrumentu.

Gadijumā, ja zāga asmens tiek iespiests materialā, nekavējoties izslēdziet elektroinstrumentu. Ar piemērotu rīku nedaudz paplašiniet zāgējumu un izvelciet elektroinstrumenta asmeni.

Noliecama un izvelkama balstpläksne (skatiet attelus D-E)

Balstpläksne (2) ir kustīga, tāpēc tās sānu nolieces lenkis var mainīties atkaribā no zāgēšanas lenka, nodrošinot ciešu kontaktu ar zāgējamā priekšmeta virsmu.

Atbilstoši izmantojamajam zāga asmenim un veicamā darba raksturam, balstplāksni (2) var pārbīdit gareniskā virzienā.

Atskrūvējiet skrūves (13) ar seštūra stienatslēgu (5) un pārbīdiet balstplāksni (2) vēlamajā stāvokli. Tad no jauna stingri pieskrūvējiet skrūves un pārbaudiet, vai balstplāksne ir stingri nostiprināta.

Gremdzāgēšana (attēls F)

Zagēšanu ar asmens iegremdēšanu drikst pielietot vienīgi tad, ja tiek zāgēti miksti materiāli, piemēram, koks vai sausais apmetums! Šādu paņēmienu nedrikst pielietot metāla priekšmetu zāgēšanai!

Zāgēšanai ar asmens iegremdēšanu izvēlieties īsu zāga asmeni.

Novietojiet elektroinstrumenta balstplāksnes (2) malu uz zāgējamā priekšmeta virsmas tā, lai zāga asmens (1) nepieskartos zāgējamajam priekšmetam, un tad ieslēdziet elektroinstrumentu. Ja elektroinstruments ir apgādāts ar asmens kustību biežuma regulatoru, izvēlieties maksimālo asmens kustību biežumu. Turot elektroinstrumentu cieši piespiestu pie zāgējamā priekšmeta, lēni iegremdējiet tajā zāga asmeni.

Līdzko balstplāksne (2) pilnīgi saskaras ar zāgējamā priekšmeta virsmu, turpiniet zāgēšanu pa iezīmēto zāgējuma trasi.

Veicot noteiktus zāgēšanas darbus, zāga asmeni (1) var iestiprināt apgrieztu par 180° un atbilstoši vadīt elektroinstrumentu apgrieztā veidā.

Zāgēšana sānu virsmas tuvumā (attēls G)

Izmantojot elastigus bimetāla zāga asmenus, izvirzitus būvelementus, piemēram, ūdens caurules, var apzāgēt vienā līmenī ar sienu.

Sekojiet, lai zāga asmens vienmēr būtu garāks par atzāgējamās caurules diametru. Pretējā gadijumā pastāv atsitiena briesmas.

Piespiediet zāga asmeni sienai un to nedaudz izlieciet, izdarot nelielu sānu spiedienu uz elektroinstrumentu un panākot, lai balstplāksne piespiestos sienai. leslēdziet elektroinstrumentu un atzāgējiet priekšmetu, ieturot pastāvīgu sānu spiedienu.

Äkis piekarināšanai (attēls H)

Piekarināšanas āki (6) var izmantot, lai elektroinstrumentu piekarinātu, piemēram, pie kāpnēm. Atlokiet piekarināšanas āki vēlamajā stāvokli.

Parūpējieties, lai pirms elektroinstrumenta piekarināšanas zāga asmens tiktu aizsargāts pret nejaušu pieskaršanos. Pretējā gadījumā pastāv savainošanās briesmas.

Ja vēlaties strādāt ar elektroinstrumentu, no jauna nolokiet piekarināšanas āki (6).

Dzesējošie un ellojošie līdzekli

Zāgējot metālu, pārklājiet zāgējuma trasi ar nelielu daudzumu dzesējošā vai ellojošā līdzekļa, šādi novēršot zāgējamā materiāla pārmērīgu sakaršanu.

Apkalpošana un apkope

Apkalpošana un tirišana

Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maina utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/izslēdzēju, pastāv savainojumu risks.

▶ Lai elektroinstruments darbotos efektivi un droši, regulāri tiriet korpusu un ventilācijas atveres.

Zāga asmens stiprinājumu ieteicams tirīt ar mīkstu otu. Pirms zāga asmens turētāja tīrīšanas izņemiet zāga asmeni no elektroinstrumenta. Lai saglabātos zāga asmens turētāja funkcionēšanas spējas, izmantojiet piemērotas smērvielas. Ja elektroinstrumentā iekļūst liels daudzums netīrumu, var tikt traucēta tā normāla funkcionēšana. Tāpēc, zāgējot materiālus, kuru apstrādes gaitā izdalās liels putekļu daudzums, neizvēlieties zāgēšanas virzienu no lejas augšup un nestrādājiet, paceļot instrumentu virs galvas.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas centra darbinieki atbildės uz jūsu jautājumiem par izstrādājumu remontu un apkopi, kā arī par to rezerves daļām. Klaidskata rasējumi un informācija par rezerves daļām ir atrodama šeit: www.bosch-pt.com Bosch konsultāciju dienesta darbinieki ar prieku sniegs atbildes uz jūsu jautājumiem par mūsu izstrādājumiem un to piederumiem.

Lüdzot konsultāciju un pasūtot rezerves daļas, noteikti norādiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma tehnisko datu plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

202 | Lietuvių k.

Papildu servisa adreses ir norādītas šeit:

Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus celu satiksmē bez papildu nosacijumiem.

Ja akumulatoru nosūta trešas personas (piemēram, ar gaisa transporta uzņēmumu vai citu logistikas aģentūru starpniecību), jāievēro īpašas prasības par sūtījuma iesaiņošanas un markēšanu. Tāpēc sūtījuma sagatavošanas laikā jāpieaicina kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. levērojiet ari ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Nelietojami elektroinstrumenti un bojāti vai izlietoti akumulatori/baterijas ir jäutilize atseviški. Izmantojiet paredzētās savākšanas sistēmas.

Nelietpratīgi atbrīvojoties no nolietotām elektriskajām un elektroniskajām iericēm, tajos esošu iespējamu, bīstamu vielu dēļ šis ierīces par nodarīt kaitējumu apkārtējai videi un cilvēku veselībai.

Akumulatori/baterijas:

Litija-jonu:

Lūdzam ievērot sada|ā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 202).

Lietuvių k.

Saugos nuorodos
