KÄYTTÖOHJE GCM 80 SJ Professional BOSCH

45°; 22,5°; 15° 15°; 22,5°; 45° – Løsne låseknappen (25) hvis den er strammet. – Trykk på spaken (26), og drei sagbordet (22) mot venstre eller høyre til ønsket hakk. – Slipp deretter spaken. Spaken må låses ordentlig i hakket. – Stram låseknappen (25) igjen. Stille inn ønsket horisontal gjæringsvinkel Den horisontale gjæringsvinkelen kan stilles inn i et område fra 47° (venstre side) til 47° (høyre side). – Løsne låseknappen(25) hvis den er strammet. – Trekk i spaken(26), drei sagbordet(22) mot venstre eller høyre med låseknappen, og still inn ønsket horisontal gjæringsvinkel ved hjelp av vinkelindikatoren(24). – Stram fikseringsknappen(25) igjen. Innstilling av vertikal gjæringsvinkel Den vertikale gjæringsvinkelen kan stilles inn i et område fra 0° (venstre side) til 45° (høyre side). For rask og nøyaktig innstilling av vertikale gjæringsvinkler som brukes ofte er det beregnet faste posisjoner for vinklene 0° og 45°. Stille inn ønskede vertikale gjæringsvinkler (se bildeI) – Trekk den justerbare anleggsskinnen (6) helt ut. – Løsne spennhåndtaket(10). 1 609 92A A0B | (28.08.2024) Bosch Power ToolsNorsk | 109 – Sving verktøyarmen med håndtaket (16) helt til vinkelindikatoren (32) viser den ønskede vertikale gjæringsvinkelen. – Hold verktøyarmen i denne stillingen, og stram spennhåndtaket (10) igjen. Igangsetting u Vær oppmerksom på nettspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Slå på (se bilde J) – For å slå på trykker du på på-/av-bryteren (15) og holder den inne. Merknad:Av sikkerhetsgrunner kan ikke av/på-bryteren (15) låses, men må holdes kontinuerlig inne under drift. Verktøyarmen kan bare føres ned ved at låsebryteren (17) trykkes. – For å sage må du i tillegg til å trykke på av/på-bryteren (15) trykke på låsebryteren (17). Utkobling – For å slå av slipper du av/på-bryteren (15). Startstrømbegrensing Den elektroniske startstrømbegrensningen begrenser effekten ved innkobling av elektroverktøyet og muliggjør drift med en 16A‑sikring. Merknad: Dersom elektroverktøyet går med fullt turtall rett etter innkoblingen, er det feil på startstrømbegrensningen. Elektroverktøyet må sendes til kundeservice omgående. Saging Generelle informasjoner om saging u Stram alltid låseknappen (25) og spennhåndtaket (10) før saging. Sagbladet kan ellers kile seg fast i arbeidsstykket. u Ved alle snitt må du først passe på at sagbladet aldri kan berøre anleggsskinnen, skrutvingene eller andre maskindeler. Fjern eventuelt monterte hjelpeanlegg eller tilpass disse på tilsvarende måte. Beskytt sagbladet mot slag og støt. Ikke utsett sagbladet for trykk fra siden. Må bare brukes til saging av materialer som er i overensstemmelse med forskriftsmessig bruk. Ikke bearbeid deformerte arbeidsstykker. Arbeidsstykket må alltid ha en rett kant som anleggskinnen kan legges mot. Lange og tunge emner må støttes eller noe må legges under på den frie enden. Sørg for at pendelvernedekselet fungerer riktig og kan beveges fritt. Pendelvernedekselet må åpnes når verktøyarmen føres nedover. Når verktøyarmen føres oppover, må pendelvernedekselet lukke seg over sagbladet igjen og låses i den øverste posisjonen til verktøyarmen. Brukerens plassering (se bilde K) u Ikke still deg opp på linje med sagbladet foran elektroverktøyet, men alltid litt på siden av sagbladet. Slik er kroppen din beskyttet mot et mulig tilbakeslag. – Hold hender, fingre og armer borte fra det roterende sagbladet. – Ikke legg hendene i kors foran verktøyarmen. Saging med trekkebevegelse – For saging ved hjelp av uttrekksanordningen (12) (brede emner) løsner du låseskruen (11) hvis denne er strammet. – Still inn ønsket horisontal og/eller vertikal gjæringsvinkel ved behov. – Trykk emnet fast mot anleggsskinnene (6) og (21). – Spenn emnet fast i henhold til målene. – Trekk verktøyarmen så langt bort fra anleggsskinnene (6) og (21) at sagbladet er foran emnet. – Slå på elektroverktøyet. – Trykk på låsebryteren (17), og før verktøyarmen langsomt ned med håndtaket (16). – Trykk deretter verktøyarmen mot anleggsskinnene (6) og (21), og sag gjennom emnet med jevn fremføring. – Slå av elektroverktøyet, og vent til sagbladet er helt stanset. – Før verktøyarmen langsomt oppover. Saging uten trekkbevegelse (kapping) (se bildeL) – For saging uten trekkbevegelse (små emner) løsner du låseskruen (11) hvis denne er strammet. Skyv verktøyarmen mot anleggsskinnene (6) og (21) til den stopper, og stram låseskruen (11) igjen. – Still inn ønsket horisontal og/eller vertikal gjæringsvinkel ved behov. – Trykk emnet fast mot anleggsskinnene (6) og (21). – Spenn emnet fast i henhold til målene. – Slå på elektroverktøyet. – Trykk på låsebryteren (17), og før verktøyarmen langsomt ned med håndtaket (16). – Sag gjennom emnet med jevn fremføring. – Slå av elektroverktøyet, og vent til sagbladet er helt stanset. – Før verktøyarmen langsomt oppover. Arbeidshenvisninger Godkjente emnemål Maksimal emnestørrelse: Horisontal gjæringsvinkel Vertikal gjæringsvinkel Høyde x bredde [mm] 0° 0° 70 x 270 45° 0° 70 x 190 0° 45° 45 x 270 Bosch Power Tools 1 609 92A A0B | (28.08.2024)110 | Norsk Minste emnestørrelse (= alle emner som kan spennes fast til venstre eller høyre for sagbladet med skrutvingen (7) som følger med): 100 x 40mm (lengde x bredde) Maksimal sagedybde (0°/0°): 70mm Spesielle emner Ved saging av buede eller urunde arbeidsstykker må disse sikres ekstra mot gliding. På skjærekanten må det ikke oppstå en spalte mellom arbeidsstykket, anleggsskinnen og sagbordet. Om nødvendig må du lage spesielle holdere. Skifte innleggsplater (se bildeM) Innleggsplatene (23) kan bli slitt etter lengre bruk av elektroverktøyet. Skift ut defekte innleggsplater. – Sett elektroverktøyet i arbeidsstilling. – Skru ut skruene (43) med unbrakonøkkelen (35), og ta ut de gamle innleggsplatene. – Legg inn den nye høyre innleggsplaten. – Skru fast innleggsplaten med skruene (43), så langt mot høyre som mulig, slik at sagbladet ikke berører innleggsplaten noe sted langs den mulige uttrekksbevegelsen. – Gjenta trinnene analogt for den nye venstre innleggsplaten. Kontrollere og justere de grunnleggende innstillingene For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse. Hertil trenger du erfaring og tilsvarende spesialverktøy. Et Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig. Stille inn vertikal standard gjæringsvinkel 0° – Sett elektroverktøyet i transportstilling. – Drei sagbordet (22) til hakket (28) for 0°. Spaken (26) må låses ordentlig i hakket. Kontrollere (se bilde N1) – Still en vinkelmåler på 90°, og sett den på sagbordet (22). Armen på vinkelmåleren må flukte med sagbladet (39) over hele lengden. Stille inn (se bilde N2) – Løsne spennhåndtaket (10). – Løsne kontramutteren til stoppskruen (33) med en vanlig ring- eller fastnøkkel (10mm). – Skru stoppskruen inn eller ut til hele armen på vinkelmåleren flukter med sagbladet. – Stram spennhåndtaket (10) igjen. – Deretter strammer du kontramutteren til stoppskruen (33) igjen. Hvis vinkelindikatoren (32) etter innstillingen ikke er på linje med 0°-merket på skalaen (31), løsner du skruen (44) med en vanlig stjerneskrutrekker og retter inn vinkelindikatoren langs 0°-merket. Stille inn vertikal standard gjæringsvinkel 45° – Sett elektroverktøyet i arbeidsstilling. – Drei sagbordet (22) til hakket (28) for 0°. Spaken (26) må låses ordentlig i hakket. – Løsne spennhåndtaket (10), og sving verktøyarmen mot venstre til den stopper (45°) med håndtaket (16). Kontrollere (se bildeO1) – Still en vinkelmåler på 45°, og sett den på sagbordet (22). Hele armen på vinkelmåleren må flukte med sagbladet (39). Stille inn (se bildeO2) – Løsne spennhåndtaket (10). – Løsne kontramutteren til stoppskruen (9) med en vanlig ring- eller fastnøkkel (10mm). – Skru stoppskruen inn eller ut til hele armen på vinkelmåleren flukter med sagbladet. – Stram spennhåndtaket (10) igjen. – Deretter strammer du kontramutteren til stoppskruen (9) igjen. Hvis vinkelindikatoren (32) ikke er på linje med 45°-merket på skalaen (31)etter innstillingen, må du først kontrollere 0°- innstillingen for den vertikale gjæringsvinkelen og vinkelindikatorene igjen. Deretter gjentar du innstillingen av den vertikale 45°-gjæringsvinkelen. Stille inn vinkelindikatoren (horisontal) (se bildeP) – Sett elektroverktøyet i arbeidsstilling. – Drei sagbordet (22) til hakket (28) for 0°. Spaken (26) må låses ordentlig i hakket. Kontrollere Vinkelindikatoren (24) må være på linje med 0°-merket på skalaen (5). Innstilling – Løsne skruen (45) med en stjerneskrutrekker, og rett inn vinkelindikatoren langs 0°-merket. – Trekk skruen fast igjen. Transport (se bildeQ) Før transport av elektroverktøyet må du gjøre følgende: – Løsne låseskruen (11) hvis denne er strammet. Trekk verktøyarmen helt frem, og stram låseskruen igjen. – Sett elektroverktøyet i transportstilling. – Fjern alle tilbehørsdelene som ikke kan monteres fast på elektroverktøyet. Legg om mulig ubenyttede sagblad i en lukket beholder under transport. – Hold i de formstøpte håndtakene (4) på sidene på sagbordet (22) ved løfting eller transport. u Bruk bare transportanordningene, aldri beskyttelsesanordningene, til transport av elektroverktøyet. 1 609 92A A0B | (28.08.2024) Bosch Power ToolsSuomi | 111 Service og vedlikehold Vedlikehold og rengjøring u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Hold selve elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch- serviceverksteder, slik at det ikke oppstår fare for sikkerheten. Vernedekselet (19) må alltid bevege seg fritt og kunne stenges automatisk. Sørg derfor for at området rundt vernedekselet alltid er rent. Fjern støv og spon etter hver arbeidsoperasjon ved å blåse gjennom med trykkluft eller bruke en pensel. Rengjør gliderullen (20) jevnlig. Tiltak til støydemping Produsentens tiltak: – Mykstart – Levering med et spesielt støyreduserende sagblad Brukerens tiltak: – Vibrasjonssvak montering på en stabil arbeidsflate – Bruk av sagblad med støyreduserende funksjoner – Regelmessig rengjøring av sagblad og elektroverktøy Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Sprengskisser og informasjoner om reservedeler finner du også på: www.bosch‑pt.com Bosch rådgivningsteam står til tjeneste ved spørsmål om våre produkter og tilbehør til disse. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: [phone] Faks: 64 87 89 55 Flere serviceadresser finner du på: www.bosch-pt.com/serviceaddresses Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy må ikke kastes i vanlig søppel! Bare for land i EU: Elektroverktøy som ikke lenger er i brukbar stand, skal leveres til kildesortering. Bruk innsamlingssystemene som er beregnet for dette formålet. Ved usakkyndig kassering kan brukte elektriske og elektroniske apparater, hvis de inneholder farlige stoffer, ha skadelige utvirkninger på miljøet og den menneskelige helsen. Suomi Turvallisuusohjeet Sähkötyökalujen yleiset turvallisuusohjeet VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh- jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja Bosch Power Tools 1 609 92A A0B | (28.08.2024)112 | Suomi liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaa- raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär- jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö- kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt- tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt. u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista. u Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. Katkaisu- ja jiirisahojen turvallisuusohjeet u Katkaisu- ja jiirisahat on tarkoitettu puun ja puumais- ten materiaalien sahaukseen. Niitä ei saa käyttää hio- malaikoilla rautamateriaalien (esimerkiksi tangot, sauvat, tapit yms.) katkaisuun. Hiomalaikoista irtoava pöly johtaa liikkuvien osien (esimerkiksi alasuojus) jumit- tumiseen. Hiovassa leikkauksessa syntyvät kipinät voivat aiheuttaa palovaurioita alasuojukseen, terän alavastee- seen ja muihin muoviosiin. u Kiinnitä työkappale mahdollisuuksien mukaan puristi- milla. Jos pidät työkappaletta paikallaan kädellä, pidä kättä molemmilla puolilla aina vähintään 100mm:n turvaetäisyydellä sahanterästä. Älä leikkaa sahalla sellaisia paloja, jotka ovat niin pieniä, ettei niitä voi pi- tää turvallisesti paikallaan puristimella tai kädellä. Jos pidät kättä liian lähellä sahanterää, tämä lisää loukkaantu- misriskiä terän kosketusvaaran takia. u Työkappale täytyy pitää kunnolla paikallaan puristi- milla tai painamalla työkappaletta kädellä ohjainta ja pöytää vasten. Älä missään tapauksessa syötä työkap- paletta terään äläkä sahaa vapaakätisesti. Kiinnittä- 1 609 92A A0B | (28.08.2024) Bosch Power ToolsSuomi | 113 mättömät tai liikkuvat työkappaleet voivat sinkoutua suu- rella nopeudella ympäriinsä ja aiheuttaa vammoja. u Sahaa työntävällä liikkeellä työkappaleen lävitse. Älä sahaa vetävällä liikkeellä työkappaleen lävitse. Sa- hauksen tekemiseksi nosta sahan pää ja vedä se työ- kappaleen yli sahaamatta, käynnistä moottori, paina sahan pää alas ja sahaa työntävällä liikkeellä työkap- paleen lävitse. Jos sahaat vetävällä liikkeellä, sahaterä voi ponnahtaa työkappaleen päälle ja singota teräosan ko- neen käyttäjää päin. u Älä missään tapauksessa pidä kättä aiotulla sahauslin- jalla sahanterän edessä tai takana. Työkappaleen pai- kallaan pitäminen ristiotteella (ts. työkappaletta paine- taan sahanterän oikealla puolella vasemmalla kädellä ja sama toisinpäin) on erittäin vaarallista. u Noudata kummallakin puolella vähintään 100mm:n turvaetäisyyttä sahanterästä, jos kosket terän pyö- riessä ohjaimen taakse puupalojen poiston tai muun syyn takia. Älä pidä kättä liian lähellä pyörivää terää, koska terän kosketus voi johtaa vakaviin vammoihin. u Tarkista työkappale ennen sahausta. Jos työkappale on kaareva tai käyrä, kiinnitä se paikalleen niin, että kupera puoli on ohjainta vasten. Varmista aina, ettei sahauslinjan kohdalla ole rakoa työkappaleen, ohjai- men ja pöydän välissä. Taipuneet tai kaarevat työkappa- leet voivat kiertyä tai siirtyä paikaltaan ja aiheuttaa sa- hauksen yhteydessä sahanterän juuttumisen. Työkappa- leessa ei saa olla nauloja tai muita vieraita esineitä. u Älä käytä sahaa, jos pöydällä on työkappaleen lisäksi myös työkaluja, puujätteitä yms. Pienet roskat, irtonai- set puupalat tai muut esineet voivat koskettaa pyörivää terää ja sinkoutua suurella nopeudella ympäriinsä. u Sahaa vain yksi työkappale kerrallaan. Päällekkäin pi- nottuja työkappaleita ei pystytä pitämään kunnolla pai- koillaan ja ne voivat juuttua terään tai siirtyä paikaltaan sahauksen aikana. u Varmista ennen käyttöä, että katkaisu- ja jiirisaha on kiinnitetty tai asennettu tasaiselle ja tukevalle alus- talle. Tasainen ja tukeva alusta vähentää katkaisu- ja jiiri- sahan kallistumisvaaraa. u Suunnittele työt huolellisesti. Varmista aina vaihtaes- sasi kaltevuuden tai jiirikulman asetusta, että säädet- tävä ohjain on asetettu oikein paikalleen työkappa- leen tueksi eikä pysty koskettamaan terää tai suojuk- sia. Kun työkalu on ”POIS PÄÄLTÄ” ja pöydällä ei ole työ- kappaletta, käy sahanterällä koko sahauslinja läpi varmis- taaksesi, ettei terä voi koskettaa suojusta eikä sahata oh- jainta. u Tue työkappale riittävän hyvin esimerkiksi pöydän jatko-osilla, tukipukeilla tms., jos työkappale on pöy- tää leveämpi tai pidempi. Sahapöytää pidemmät tai le- veämmät työkappaleet voivat kallistua, jos niitä ei tueta kunnolla. Sahattavan palan tai työkappaleen kallistumi- nen saattaa johtaa siihen, että alasuojus nousee ylös tai pyörivä terä sinkoaa kappaleen ympäriinsä. u Älä käytä apuria korvaamaan pöydän jatko-osaa tai li- sätukea. Työkappaleen huono tuenta voi aiheuttaa terän jumittumisen tai työkappaleen liikkumisen sahauksen ai- kana. Tällöin työkappale voi vetää sinut tai apurisi pyöri- vää terää vasten. u Sahattava pala ei saa juuttua tai puristua millään ta- valla pyörivää terää vasten. Jos käytät esimerkiksi pit- kittäisrajoittimia, sahattava pala voi kiilautua terään vas- ten ja sinkoutua suurella voimalla ympäriinsä. u Käytä pyöreiden materiaalien (esimerkiksi tangot tai putket) tuentaan aina sopivaa kiinnitintä tai pidintä. Tangot vierivät herkästi pois paikaltaan sahauksen yhtey- dessä. Tällöin terä voi haukata ja vetää työkappaleen ja kätesi terää vasten. u Anna terän kiihtyä huippunopeuteen ennen kuin oh- jaat sen työkappaleeseen. Tämä vähentää työkappaleen sinkoutumisvaaraa. u Jos työkappale tai terä juuttuvat kiinni, sammuta kat- kaisu- ja jiirisaha. Odota, että kaikki liikkuvat osat py- sähtyvät ja vedä pistoke irti virtalähteestä ja/tai irrota akku. Poista sen jälkeen jumittuma. Jos jatkat sahausta jumittuneesta työkappaleesta huolimatta, tämä voi ai- heuttaa hallinnan menettämisen tai vaurioittaa katkaisu- ja jiirisahaa. u Sahauksen jälkeen vapauta käyttökytkin, pidä sahan pää alhaalla ja odota, että terä pysähtyy, ennen kuin poistat sahatun palan. Käden pitäminen vähitellen py- sähtyvän terän lähellä on vaarallista. u Pidä tukevasti kahvasta kiinni, kun teet osittaisen sa- hauksen, tai kun vapautat käyttökytkimen ennen kuin sahan pää on täydellisesti ala-asennossaan. Sahauksen keskeytyksen myötä sahan pää saattaa painua äkillisesti alaspäin. Tämä aiheuttaa tapaturmavaaran. u Älä irrota otetta kahvasta, kun painat sahalaitteen ala- asentoonsa. Ohjaa sahalaite aina käsi kahvalla takai- sin yläasentoon. Loukkaantumisvaara, jos sahalaite pää- see liikkumaan hallitsemattomasti. u Pidä työpiste siistinä. Pölyseokset ovat erityisen vaaral- lisia. Kevytmetallipöly saattaa syttyä palamaan tai räjäh- tää. u Älä käytä tylsiä, säröisiä, taipuneita tai vaurioituneita sahanteriä. Jos sahanterän hampaat ovat tylsiä tai vääntyneitä, ne sahaavat liian kapean sahausuran, mikä lisää kitkaa, jumittaa sahanterän ja johtaa ta- kaiskuun. u Älä käytä runsasseosteisesta pikateräksestä (HSS-te- räs) valmistettuja sahanteriä. Sellaiset sahanterät saat- tavat murtua herkästi. u Käytä aina sahanteriä, joiden laikkareikä on oikean kokoinen ja muotoinen (vinoneliö tai pyöreä). Jos sa- hanterät eivät ole yhteensopivia sahan kiinnityskohdan kanssa, ne pyörivät epätasaisesti ja johtavat hallinnan menettämiseen. u Älä missään tapauksessa poista puupaloja, sahanpu- rua tms. työstöalueelta, kun sähkötyökalu on käyn- nissä. Ohjaa laitteen käyttövarsi aina ensin lepoasentoon ja sammuta sähkötyökalu. Bosch Power Tools 1 609 92A A0B | (28.08.2024)114 | Suomi u Älä kosketa työn jälkeen sahanterää ennen kuin se on jäähtynyt. Sahanterä kuumenee voimakkaasti sahaus- työssä. Symbolit Seuraavat symbolit voivat olla tärkeitä sähkötyökalun käytön yhteydessä. Opettele symbolit ja niiden merkitys. Symbolien oikean tulkinnan myötä pystyt käyttämään sähkötyökalua pa- remmin ja turvallisemmin. Symbolit ja niiden merkitys Pidä kädet poissa sahausalueelta, kun sähkötyökalu on käynnissä. Sahanterän koskettaminen aiheuttaa loukkaantumis- vaaran. Käytä pölysuojainta. Käytä suojalaseja. Käytä kuulosuojaimia. Melu saattaa joh- taa kuuroutumiseen. Vaaravyöhyke! Jos suinkin mahdol- lista, pidä kädet, sormet ja käsivarret poissa tältä alueelta. Kun sahaat pystysuuntaisia jiirikulmia, säädettävä ohjainkisko täytyy vetää ulospäin. Säädettävän ohjainkiskon siirtämiseksi keskimmäinen lukitusruuvi pitää avata. Kahta ulompaa kiinnitysruuvia ei saa avata! D d Huomioi sahanterän mitat (sahanterän halkaisija D, reiän halkaisija d). Reiän hal- kaisijan d täytyy sopia välyksettä teräka- raan. Jos sahassa täytyy käyttää supis- tuskappaleita, varmista, että supistus- kappale sopii mitoiltaan sahanterän run- gon paksuudelle, reiän halkaisijalle ja te- räkaran halkaisijalle. Käytä mieluiten sa- hanterän mukana toimitettuja supistus- kappaleita. Sahanterän halkaisijan D täytyy vastata symbolissa ilmoitettua mittaa. Symbolit ja niiden merkitys Katso myös "Sopivien sahanterien mitat" luvussa "Tekniset tiedot". Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttöohjeet. Tur- vallisuus- ja käyttöohjeiden noudattamatta jät- täminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Määräyksenmukainen käyttö Sähkötyökalu on kiinteäasenteinen pöytäsaha, joka on tar- koitettu kovan ja pehmeän puun sekä lastu- ja kuitulevyjen suoraan pituus- ja poikittaissahaukseen. Sillä voi sahata vaa- kasuuntaisia jiirikulmia asentojen -47° ja +47° välillä sekä pystysuuntaisia jiirikulmia asentojen 0° ja +45° välillä. Asiaankuuluvia sahanteriä käyttämällä sahalla voi sahata alu- miiniprofiileja ja muovia. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh- kötyökalun kuvaan. (1) Asennusreiät (2) Sahapöydän pidennysosan kiristysruuvi (3) Sahapöydän pidennysosa (4) Kädensijat (5) Vaakasuuntaisen jiirikulman asteikko (6) Säädettävä ohjainkisko (7) Ruuvipuristin (8) 45°:n pystysuuntaisen perusjiirikulman rajoitin (9) 45°:n pystysuuntaisen jiirikulman rajoitinruuvi (10) Vapaavalintaisen pystysuuntaisen jiirikulman luki- tuskahva (11) Vetolaitteen lukitusruuvi (12) Vetolaite (13) Purunpoistoputki (14) Puruohjain (15) Käynnistyskytkin (16) Kahva (17) Sahausvarren vapauttava lukituskytkin (18) Suojus (19) Heilurisuojus (20) Liukurulla (21) Ohjainkisko (22) Sahapöytä (23) Kulutuslevy (24) Vaakasuuntaisen jiirikulman osoitin (25) Vapaavalintaisen vaakasuuntaisen jiirikulman luki- tusnuppi 1 609 92A A0B | (28.08.2024) Bosch Power ToolsSuomi | 115 (26) Vaakasuuntaisen jiirikulman säätövipu (27) Kaatumissuoja (28) Vaakasuuntaisten perusjiirikulmien lovet (29) Karalukitus (30) Kuljetusvarmistin (31) Pystysuuntaisen jiirikulman asteikko (32) Pystysuuntaisen jiirikulman osoitin (33) 0°:n pystysuuntaisen jiirikulman rajoitinruuvi (34) 0°:n pystysuuntaisen perusjiirikulman rajoitin (35) Kuusiokoloavain (5mm) / ristipääruuvitaltta (36) Sahanterän kiinnityskohdan kuusiokoloruuvi (37) Kiinnityslaippa (38) Sisempi kiinnityslaippa (39) Sahanterä (40) Säädettävän ohjainkiskon lukitusruuvi (41) Reiät ruuvipuristinta varten (42) Kierretanko (43) Kulutuslevyn ruuvit (44) Pystysuuntaisen kulmaosoittimen ruuvi (45) Vaakasuuntaisen kulmaosoittimen ruuvi Tekniset tiedot Katkaisu- ja jiirisaha GCM80SJ GCM800SJ GCM8000SJ GCM80SJ GCM800SJ GCM8000SJ Tuotenumero 3601M190.. 3601M1906. Nimellisottoteho W 1 400 1 250 Tyhjäkäyntikierrosluku min

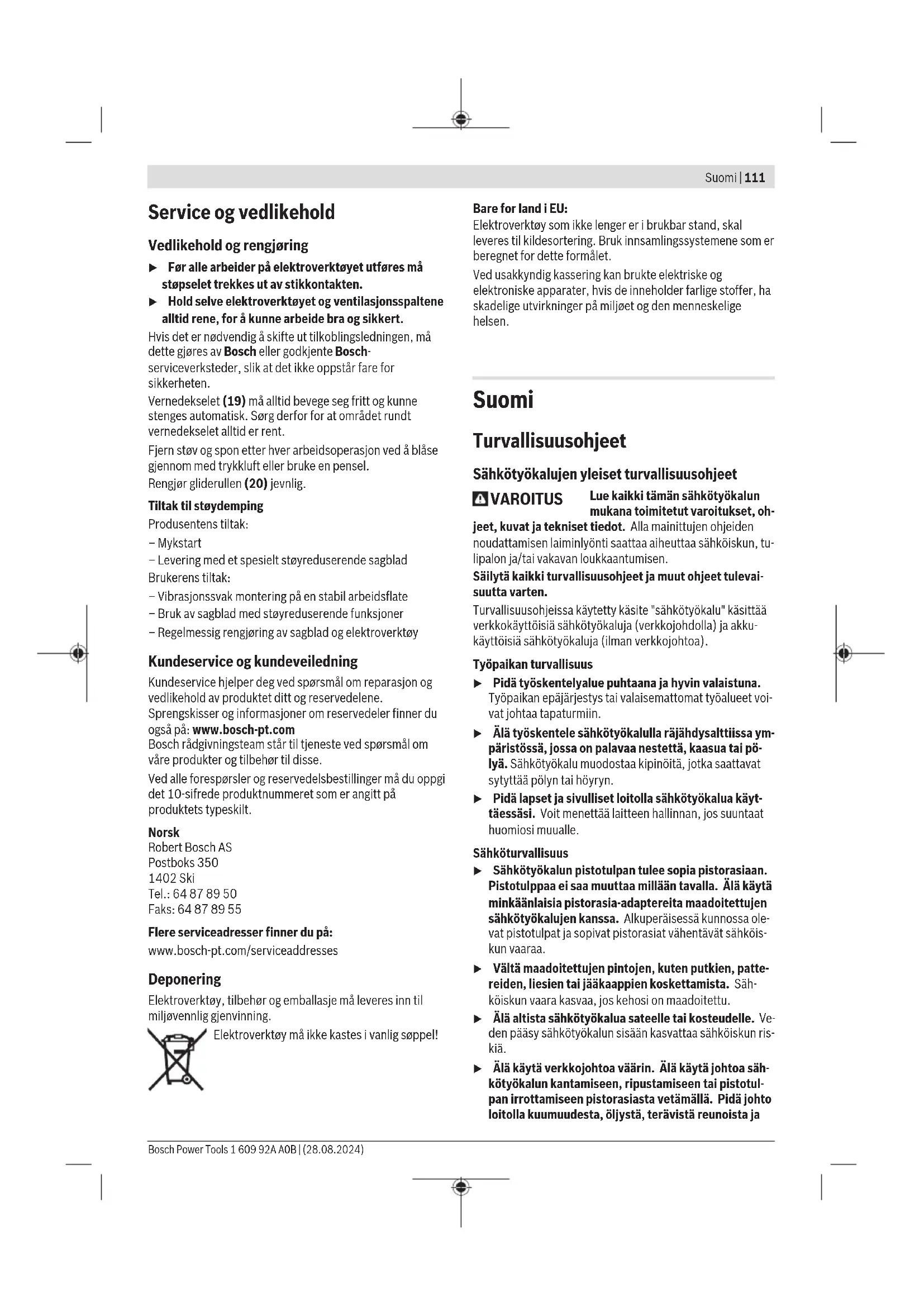

Käynnistysvirran rajoitin ● ● Paino

kg 14,1 14,1 Suojausluokka /II /II Sopivien sahanterien mitat Sahanterän läpimitta mm 216 216 Terärungon paksuus mm 1,3−1,8 1,3−1,8 Maks. sahausura mm 3,3 3,3 Reiän läpimitta mm 30 30 A) Paino ilman verkkovirtajohtoa ja pistotulppaa Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella. Työkappaleen sallitut mitat (katso "Työkappaleen sallitut mitat", Sivu119) Arvot voivat vaihdella tuotteen mukaan ja riippuvat käyttö- ja ympäristöolosuhteista. Lisätietoja saat verkko-osoitteesta www.bosch-professional.com/wac. Melupäästöt Melupäästöarvot on määritetty standardin EN62841-3-9 mukaan. 3601M190..: Sähkötyökalun tyypillinen A‑painotettu melutaso: äänenpai- netaso 91dB(A); äänentehotaso 104dB(A). Epävarmuus K=3dB. Käytä kuulosuojaimia! 3601M1906.: Sähkötyökalun tyypillinen A‑painotettu melutaso: äänenpai- netaso 90dB(A); äänentehotaso 103dB(A). Epävarmuus K=3dB. Käytä kuulosuojaimia! Näissä ohjeissa ilmoitettu meluarvo on mitattu standardoi- dun mittausmenetelmän mukaan ja sitä voidaan käyttää säh- kötyökalujen keskinäiseen vertailuun. Se soveltuu myös me- lupäästöjen alustavaan arviointiin. Ilmoitettu melupäästöarvo vastaa sähkötyökalun pääasialli- sia käyttötapoja. Melupäästö saattaa kuitenkin poiketa ilmoi- tetusta arvosta, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna. Tämä saattaa suurentaa koko työskentelyajan melupäästöjä huomattavasti. Melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan me- lupäästöjä. Asennus u Vältä sähkötyökalun tahatonta käynnistymistä. Pisto- tulppa ei saa olla kiinni virtalähteessä, asennuksen tai muiden sähkötyökaluun kohdistuvien töiden aikana. Bosch Power Tools 1 609 92A A0B | (28.08.2024)116 | Suomi Vakiovarustus Huomioi lisäksi käyttöohjeiden alussa ilmoi- tettu toimituslaajuus. Tarkasta ennen sähkötyökalun ensikäyttöä, että toimitus si- sältää kaikki alla luetellut osat: – Katkaisu- ja jiirisaha ja siihen asennettu sahanterä – Ruuvipuristin (7) – Sahapöydän pidennysosa (3) ja kiinnityssarja (2 kiristys- ruuvia (2), 2 ulosvedon estävää ristiuraruuvia) – Kuusiokoloavain/ristipääruuvitaltta (35) Huomautus: tarkasta sähkötyökalu mahdollisten vaurioiden varalta. Suojusten tai lievästi vaurioituneiden osien kunnollinen ja määräysten mukainen toiminta on tarkastettava ennen säh- kötyökalun käytön jatkamista. Tarkasta, että liikkuvat osat toimivat esteettömästi ja jumittumatta ja ettei työkalussa ole viallisia osia. Kaikkien osien täytyy olla oikein paikoillaan ja täyttää kaikki vaatimukset kunnollisen toiminnan varmista- miseksi. Vaurioituneiden suojusten ja osien korjaus tai vaihto täytyy antaa valtuutetun ammattikorjaamon tehtäväksi. Sahapöydän pidennysosan asentaminen (katsokuvaA) Sahapöytää voi suurentaa vasemmalle ja oikealle puolelle sa- hapöydän pidennysosien (3) avulla. – Työnnä sahapöydän pidennysosat (3) sahapöydän rei- kien läpi rajoittimeen asti. – Kallista sähkötyökalua niin, että pystyt asentamaan kaksi mukana toimitettua ulosvedon estävää ristiuraruuvia. Kierrä ristiuraruuvit sahapöydän pidennysosien (3) asi- aankuuluviin kierteisiin ja kiristä ne ristipääruuvitaltalla (35). – Käännä sähkötyökalu takaisin pystyyn ja ruuvaa sahapöy- dän pidennysosat (3) lukitsevat kiristysruuvit (2) saha- pöydän (22) asiaankuuluviin kierteisiin. Kiinteä tai joustavakäyttöinen asennus u Turvallisen toiminnan varmistamiseksi sähkötyökalu täytyy asentaa ennen käyttöä tasaiselle ja tukevalle työtasolle (esim. työpenkki). Asennus työtasoon (katso kuva B1) – Kiinnitä sähkötyökalu sopivan ruuviliitoksen avulla työta- soon. Tätä varten työkalussa on reiät (1). Asennus Bosch-työpenkkiin Säädettävillä jaloilla varustetut Boschin GTA-työpenkit var- mistavat sähkötyökalun tukevan asennon kaikilla alustoilla. Työpenkkien työkappaletuilla saat tuettua pitkät työkappa- leet. u Lue kaikki työpöydän mukana toimitetut varoitukset ja käyttöohjeet. Varoitusten tai käyttöohjeiden noudatta- misen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. u Kokoa työpöytä oikein, ennen kuin asennat sähkötyö- kalun. Asianmukainen kokoaminen on välttämätöntä pöy- dän romahtamisen estämiseksi. – Asenna sähkötyökalu kuljetusasennossaan työpenkkiin. Joustavakäyttöinen asennus (ei suositeltava!) (katso kuva B2) Jos sähkötyökalua ei voi joissakin poikkeustapauksissa asen- taa tasaiselle ja tukevalle työpöydälle, sen voi asentaa tila- päisesti kaatumissuojan avulla. u Ilman kaatumissuojaa sähkötyökalu ei seiso tukevassa asennossa ja saattaa kaatua varsinkin maks. vaaka- ja/tai pystysuuntaisten jiirikulmien sahaustöissä. – Kierrä kaatumissuojaa (27) sisään- tai ulospäin, kunnes sähkötyökalu seisoo tukevasti työpöydällä. Pölyn-/purunpoisto Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy- pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter- veydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille al- lergisia reaktioita ja/tai hengitystiesairauksia. Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja- aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset. – Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengitys- suojanaamaria. Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä. u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää. Pöly, purut ja työkappaleesta murtuneet palat saattavat tuk- kia pölyn-/purunpoiston. – Sammuta sähkötyökalu ja irrota pistotulppa pistorasiasta. – Odota, kunnes sahanterä on pysähtynyt paikalleen. – Etsi ja poista tukoksen aiheuttaja. Ulkoinen pölynpoisto Purunpoistoa varten purunpoistoputkeen (13) voi kytkeä myös pölynimurin letkun (Ø 35 mm). – Liitä pölynimurin letku purunpoistoputkeen (13). Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria, jos imuroit terveydelle erittäin haitalli- sia, syöpää aiheuttavia tai kuivia pölylaatuja. Sahanterän vaihto (katso kuva C1−C4) u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Käytä työkäsineitä, kun asennat sahanterän. Tapatur- mavaara, kun kosketat sahanterää. 1 609 92A A0B | (28.08.2024) Bosch Power ToolsSuomi | 117 Käytä ainoastaan sahanteriä, joiden suurin sallittu nopeus on sähkötyökalun tyhjäkäyntikierroslukua suurempi. Käytä vain sellaisia sahanteriä, jotka vastaavat tässä käyttö- ohjeessa ilmoitettuja tietoja, ja jotka on testattu ja merkitty standardin EN847‑1 mukaan. Käytä vain sellaisia sahanteriä, joita tämän sähkötyökalun valmistaja suosittelee, ja jotka soveltuvat työstettävälle ma- teriaalille. Tämä estää sahanterien hampaiden ylikuumene- misen sahauksen aikana. Sahanterän irrotus – Aseta sähkötyökalu käyttöasentoon. – Kierrä kuusiokoloruuvia (36) mukana toimitetulla kuusio- koloavaimella (35) ja paina samalla karalukitusta (29), kunnes se lukittuu. – Pidä karalukitusta (29) painettuna ja ruuvaa ruuvi (36) myötäpäivään irti (vasenkierteinen!). – Irrota kiinnityslaippa (37). – Paina lukituskytkintä (17) ja käännä heilurisuojusta (19) taaksepäin rajoittimeen asti. – Pidä heilurisuojusta tässä asennossa ja irrota sahanterä (39). – Ohjaa heilurisuojus hitaasti takaisin alas. Sahanterän asennus u Tarkista asennettaessa, että sahanterän hampaiden sahaussuunta (sahanterässä olevan nuolen suunta) on sama kuin nuolen suunta suojuksessa! Mikäli tarpeen, puhdista kaikki kiinnitettävät osat ennen asennusta. – Paina lukituskytkintä (17), käännä heilurisuojusta (19) taaksepäin rajoittimeen asti ja pidä sitä tässä asennossa. – Asenna uusi sahanterä sisempään kiinnityslaippaan (38). – Ohjaa heilurisuojus hitaasti takaisin alas. – Asenna kiinnityslaippa (37) ja ruuvi (36). Paina karaluki- tusta (29), kunnes se lukkiutuu, ja kiristä ruuvi vastapäi- vään. Käyttö u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Kuljetusvarmistin (katsokuvaD) Kuljetusvarmistin (30) helpottaa sähkötyökalun käsittelyä, kun kuljetat sitä käyttöpaikasta toiseen. Sähkötyökalun lukituksen vapautus (käyttöasento) – Paina sahausvartta kahvalla (16) hieman alaspäin, jotta saat vapautettua kuljetusvarmistimen (30) kuormituk- sesta. – Vedä kuljetusvarmistin (30) kokonaan ulos. – Ohjaa sahausvartta hitaasti ylöspäin. Sähkötyökalun varmistus (kuljetusasento) – Avaa lukitusruuvi (11), jos se estää liukulaitteen (12) liik- keen. Vedä sahausvartta eteenpäin ääriasentoonsa ja ki- ristä liukulaitteen lukitseva lukitusruuvi. – Vedä sahapöydän (22) lukitsemiseksi lukitusnupista (25). – Paina lukituskytkintä (17) ja ohjaa sahausvartta kahvalla (16) hitaasti alaspäin. – Ohjaa sahausvartta sen verran alas, kunnes saat painet- tua kuljetusvarmistimen (30) kokonaan sisään. Tämän myötä sahausvarsi on lukittu turvallista kuljetusta var- ten. Työn valmistelu Raskaan käytön jälkeen sähkötyökalun perusasetukset täy- tyy tarkastaa ja tarvittaessa säätää tarkkojen sahaustulosten varmistamiseksi. Siihen tarvitaan kokemusta ja asianmukaista erikoistyökalua. Valtuutetut Bosch-huoltopisteet suorittavat nämä tehtävät nopeasti ja luotettavasti. Ohjainkiskon siirtäminen (katso kuva E) Säädettävää ohjainkiskoa (6) täytyy siirtää pystysuuntaisten jiirikulmien sahaamista varten. – Avaa lukitusruuvi (40) mukana toimitetulla kuusiokoloa- vaimella (35). Kahta ulompaa kiinnitysruuvia ei saa avata! – Vedä säädettävä ohjainkisko (6) uloimpaan ääriasentoon. – Kiristä lukitusruuvi (40). Kun olet saanut sahattua pystysuuntaisen jiirikulman, työnnä säädettävä ohjainkisko (6) takaisin (avaa lukitusruuvi (40), työnnä ohjainkisko (6) kokonaan sisään ja kiristä lukitus- ruuvi). Sahapöydän pidentäminen (katso kuva F) Pitkät kappaleet tulee tukea vapaasta päästään. Sahapöytää voi suurentaa vasemmalle ja oikealle sahapöy- dän pidennysosien (3) avulla. – Avaa kiristysruuvi (2). – Vedä sahapöydän pidennysosaa (3) tarvittavan pituuden verran ulospäin. – Lukitse sahapöydän pidennysosa paikalleen kiristysruu- villa (2). Työkappaleen kiinnitys (katso kuva G) Optimaalisen työturvallisuuden takaamiseksi työkappale pi- tää aina kiinnittää paikalleen. Älä työstä työkappaleita, jotka ovat liian pieniä kiinnitettä- viksi. – Paina työkappaletta ohjainkiskoja (6) ja (21) vasten. – Asenna mukana toimitettu ruuvipuristin (7) valitsemaasi reikään (41). – Säädä ruuvipuristimen kierretanko (42) työkappaleen korkeuden mukaan. – Lukitse työkappale kiristämällä kierretankoa (42). Vaakasuuntaisen jiirikulman asetus Vaakasuuntaisen perusjiirikulman asetus (katso kuva H) Sahapöydässä on lovet (28) usein käytettyjen vaakasuun- taisten jiirikulmien nopeaa ja tarkkaa säätöä varten: Bosch Power Tools 1 609 92A A0B | (28.08.2024)118 | Suomi vasen oikea

45°; 22,5°; 15° 15°; 22,5°; 45° – Avaa lukkonuppi (25), jos se on kiinni. – Paina vipua (26) ja käännä sahapöytää (22) vasemmalle tai oikealle halutun loven kohdalle. – Vapauta vipu. Vivun tulee lukkiutua kunnolla loveen. – Kiristä lukkonuppi (25). Vapaavalintaisen vaakasuuntaisen jiirikulman asetus Vaakasuuntaista jiirikulmaa voi säätää vasemman puolen47° ja oikean puolen47° välisellä alueella. – Avaa lukkonuppi (25), jos se on kiinni. – Vedä vivusta (26), käännä lukkonupin avulla sahapöytää (22) vasemmalle tai oikealle ja säädä haluamasi vaaka- suuntainen jiirikulma kulmaosoittimen (24) avulla. – Kiristä lukkonuppi (25). Pystysuuntaisen jiirikulman asetus Pystysuuntaista jiirikulmaa voi säätää vasemman puolen0° ja oikean puolen45° välisellä alueella. Sahassa on kiinteät rajoittimet 0°:n ja 45°:n kulmille usein käytettyjen pystysuuntaisten jiirikulmien nopeaan ja tark- kaan säätöön. Vapaavalintaisen pystysuuntaisen jiirikulman asetus (katso kuva I) – Vedä säädettävä ohjainkisko (6) uloimpaan ääriasentoon. – Avaa lukituskahva (10). – Käännä sahausvartta kahvan (16) avulla, kunnes kulmao- soitin (32) on haluamasi pystysuuntaisen jiirikulman koh- dalla. – Pidä sahausvartta tässä asennossa ja kiristä lukituskahva (10). Käyttöönotto u Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja. Käynnistäminen (katso kuva J) – Käynnistä moottori ja pidä käynnistyskytkintä (15) pai- nettuna. Huomautus: turvallisuussyistä käynnistyskytkintä (15) ei voi lukita käytön aikana, vaan sitä pitää painaa koko ajan. Lukituskytkintä (17) täytyy painaa, jotta sahausvartta voi oh- jata alaspäin. – Siksi sahausta varten täytyy painaa käynnistyskytkimen (15) lisäksi myös lukituskytkintä (17). Sammutus – Sammuta työkalu vapauttamalla käynnistyskytkin (15). Käynnistysvirran rajoitin Elektroninen käynnistysvirran rajoitin rajoittaa sähkötyöka- lun käynnistysvirtaa ja mahdollistaa käytön 16A:n sulak- keella. Huomautus: jos sähkötyökalu kiihtyy heti käynnistettäessä huippunopeuteen, tällöin käynnistysvirran rajoitin on epä- kunnossa. Sähkötyökalu tulee välittömästi lähettää asiakas- palveluun. Sahaus Yleisiä sahausohjeita u Kiristä lukkonuppi (25) ja lukituskahva (10) aina kun- nolla paikoilleen, ennen kuin aloitat sahaustyön. Sa- hanterä saattaa muuten kallistua työkappaleessa. u Ennen kaikkia sahaustöitä täytyy ensin varmistaa, et- tei sahanterä voi missään vaiheessa koskettaa ohjain- kiskoa, ruuvipuristinta tai laitteen muita osia. Poista mahdollisesti asennetut apuohjaimet tai säädä ne so- pivaan asentoon. Suojaa sahanterää iskuilta ja kolhuilta. Älä kohdista sahante- rään sivuttaista kuormitusta. Sahaa sahalla vain materiaaleja, jotka vastaavat sen mää- räystenmukaista käyttöä. Älä missään tapauksessa sahaa kieroja työkappaleita. Työ- kappaleessa on aina oltava suora reuna, jota voi painaa oh- jainkiskoa vasten. Pitkät ja painavat työkappaleet tulee tukea vapaasta pääs- tään. Varmista, että heilurisuojus toimii kunnolla ja liikkuu esteet- tömästi. Kun painat sahausvarren alas, heilurisuojuksen täy- tyy avautua. Kun nostat sahausvarren ylös, sahanterän heilu- risuojuksen täytyy jälleen sulkeutua ja lukittua sahausvarren yläasennossa. Käyttäjän sijainti (katso kuva K) u Älä seiso sähkötyökalun edessä samassa linjassa sa- hanterän kanssa, vaan seiso aina sivulla sahanterään nähden. Tällöin olet suojassa mahdollisen takaiskun vai- kutuksilta. – Pidä kädet, sormet ja käsivarret loitolla pyörivästä sahan- terästä. – Älä risti käsivarsia sahausvarren edessä. Sahaus vetoliikkeellä – Kun sahaukseen tarvitaan vetolaitetta (12) (leveät työ- kappaleet), avaa lukitusruuvi (11), jos se on kiinni. – Tarvittaessa säädä haluamasi vaakasuuntainen ja/tai pys- tysuuntainen jiirikulma. – Paina työkappaletta ohjainkiskoja (6) ja (21) vasten. – Kiinnitä työkappale sen mittojen mukaan. – Vedä sahausvartta ohjainkiskoista (6) ja (21) poispäin, kunnes sahanterä on työkappaleen edessä. – Käynnistä sähkötyökalu. – Paina lukituskytkintä (17) ja ohjaa sahausvartta kahvalla (16) hitaasti alaspäin. – Paina tämän jälkeen sahausvartta ohjainkiskojen (6) ja (21) suuntaan ja katkaise työkappale tasaisella nopeu- della. – Sammuta sähkötyökalu ja odota, kunnes sahanterä on py- sähtynyt paikalleen. 1 609 92A A0B | (28.08.2024) Bosch Power ToolsSuomi | 119 – Ohjaa sahausvartta hitaasti ylöspäin. Sahaaminen ilman vetoliikettä (katkaisu) (katso kuva L) – Avaa ilman vetoliikettä tehtävissä sahauksissa (pienet työkappaleet) lukitusruuvi (11), jos se on kiinni. Siirrä sa- hausvarsi rajoittimeen asti ohjainkiskojen (6) ja (21) suuntaan ja kiristä lukitusruuvi (11). – Tarvittaessa säädä haluamasi vaakasuuntainen ja/tai pys- tysuuntainen jiirikulma. – Paina työkappaletta ohjainkiskoja (6) ja (21) vasten. – Kiinnitä työkappale sen mittojen mukaan. – Käynnistä sähkötyökalu. – Paina lukituskytkintä (17) ja ohjaa sahausvartta kahvalla (16) hitaasti alaspäin. – Katkaise työkappale tasaisella nopeudella. – Sammuta sähkötyökalu ja odota, kunnes sahanterä on py- sähtynyt. – Ohjaa sahausvartta hitaasti ylöspäin. Työskentelyohjeita Työkappaleen sallitut mitat Maks. työkappaleet: Vaakasuuntainen jiirikulma Pystysuuntainen jiirikulma Korkeus x leveys [mm] 0° 0° 70 x 270 45° 0° 70 x 190 0° 45° 45 x 270 Min. työkappaleet (= kaikki työkappaleet, jotka voi kiinnittää mukana toimitetun ruuvipuristimen(7) kanssa sahanterän vasemmalle tai oikealle puolelle): 100 x 40 mm (pituus x le- veys) Maks. sahaussyvyys (0°/0°): 70 mm Erikoismalliset työkappaleet Kun sahaat kaarevia tai pyöreitä työkappaleita, niiden paikal- taan siirtyminen on estettävä erityisen huolellisesti.Sahaus- linjan kohdalla ei saa olla rakoa työkappaleen, ohjainkiskon ja sahapöydän välillä. Tarvittaessa on valmistettava tehtävään räätälöityjä pidik- keitä. Kulutuslevyjen vaihtaminen (katso kuva M) Kulutuslevyt (23) kuluvat sähkötyökalun käytön myötä. Vaihda vialliset kulutuslevyt. – Aseta sähkötyökalu käyttöasentoon. – Irrota ruuvit (43) kuusiokoloavaimella (35) ja ota vanhat kulutuslevyt pois. – Asenna uusi oikeanpuoleinen kulutuslevy. – Ruuvaa kulutuslevy ruuvien (43) avulla mahdollisimman kauas oikealle niin, ettei sahanterä kosketa kulutuslevyä missään vetoliikkeen kohdassa. – Toista työvaiheet samalla tavalla uuden vasemmanpuolei- sen kulutuslevyn yhteydessä. Perusasetusten tarkistus ja säätö Raskaan käytön jälkeen sähkötyökalun perusasetukset täy- tyy tarkastaa ja tarvittaessa säätää tarkkojen sahaustulosten varmistamiseksi. Siihen tarvitaan kokemusta ja asianmukaista erikoistyökalua. Valtuutetut Bosch-huoltopisteet suorittavat nämä tehtävät nopeasti ja luotettavasti. Pystysuuntaisen 0° perusjiirikulman säätäminen – Aseta sähkötyökalu kuljetusasentoon. – Käännä sahapöytää (22) 0°-loveen (28) asti. Vivun (26) tulee lukkiutua kunnolla loveen. Tarkistus (katso kuva N1) – Säädä kulmatulkkiin 90° kulma ja aseta se sahapöydälle (22). Kulmatulkin varren täytyy olla koko pituudeltaan kiinni sa- hanterässä (39). Säätäminen (katso kuva N2) – Avaa lukituskahva (10). – Avaa rajoitinruuvin (33) vastamutteri tavanomaisella lenkki- tai kiintoavaimella (10mm). – Kierrä rajoitinruuvia sisään- tai ulospäin, kunnes kulmatul- kin varsi on koko pituudeltaan kiinni sahanterässä. – Kiristä lukituskahva (10). – Kiristä tämän jälkeen rajoitinruuvin (33) vastamutteri. Jos kulmaosoitin (32) ei ole säädön jälkeen kohdakkain as- teikon (31) 0°-merkin kanssa, avaa ruuvi (44) tavanomai- sella ristipääruuvitaltalla ja kohdista kulmaosoitin 0°-merk- kiin. Pystysuuntaisen 45°:n perusjiirikulman säätäminen – Aseta sähkötyökalu käyttöasentoon. – Käännä sahapöytää (22) 0°-loveen (28) asti. Vivun (26) tulee lukkiutua kunnolla loveen. – Löysää lukituskahvaa (10) ja käännä sahausvartta kahvan (16) avulla vasempaan rajoittimeen (45°) asti. Tarkistus (katso kuva O1) – Säädä kulmatulkkiin 45°:n kulma ja aseta se sahapöydälle (22). Kulmatulkin varren täytyy olla koko pituudeltaan kiinni sa- hanterässä (39). Säätäminen (katso kuva O2) – Avaa lukituskahva (10). – Avaa rajoitinruuvin (9) vastamutteri tavanomaisella lenkki- tai kiintoavaimella (10mm). – Kierrä rajoitinruuvia sisään- tai ulospäin, kunnes kulmatul- kin varsi on koko pituudeltaan kiinni sahanterässä. – Kiristä lukituskahva (10). – Kiristä tämän jälkeen rajoitinruuvin (9) vastamutteri. Jos kulmaosoitin (32) ei ole säädön jälkeen kohdakkain as- teikon (31) 45°-merkin kanssa, tarkista vielä kertaalleen pystysuuntaisen jiirikulman 0°-asetus. Toista tämän jälkeen pystysuuntaisen 45° jiirikulman säätö. Bosch Power Tools 1 609 92A A0B | (28.08.2024)120 | Ελληνικά Kulmaosoittimen (vaakasuuntainen) kohdistaminen (katso kuva P) – Aseta sähkötyökalu käyttöasentoon. – Käännä sahapöytää (22) 0°-loveen (28) asti. Vivun (26) täytyy napsahtaa tuntuvasti kiinni loveen. Tarkistus Kulmaosoittimen (24) täytyy olla kohdakkain asteikon (5) 0°-merkin kanssa. Säätäminen – Löysää ruuvia (45) ristipääruuvitaltalla ja kohdista kul- maosoitin 0°-merkkiin. – Kiristä ruuvi. Kuljetus (katso kuva Q) Seuraavat toimenpiteet on suoritettava ennen sähkötyöka- lun kuljetusta: – Avaa lukitusruuvi (11), jos se on kiinni. Vedä sahausvarsi eteenpäin ääriasentoon ja kiristä lukitusruuvi. – Aseta sähkötyökalu kuljetusasentoon. – Poista kaikki lisätarvikkeet, joita ei voi kiinnittää kunnolla sähkötyökaluun. Kuljeta käyttämättömiä sahanteriä mieluiten suljetussa kotelossa. – Nosta ja kuljeta sahaa sahapöydän (22) kylkien kädensi- jojen (4) avulla. u Käytä sähkötyökalun kuljetukseen vain kuljetusvarus- teita, ei missään tapauksessa suojuksia. Hoito ja huolto Huolto ja puhdistus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä aina sähkötyökalua ja sen tuuletusaukot puh- taina, jotta voit työskennellä hyvin ja turvallisesti. Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste. Heilurisuojuksen (19) täytyy aina liikkua esteettömästi ja sulkeutua automaattisesti. Pidä siksi heilurisuojuksen ympä- ristö aina puhtaana. Poista jokaisen työkerran jälkeen pöly ja purut paineilmalla tai siveltimellä. Puhdista liukurulla (20) säännöllisin väliajoin. Toimenpiteet melun vähentämiseen Valmistajan toimenpiteet: – Pehmeä käynnistys – Toimitetaan melua vähentävällä sahanterällä Käyttäjän toimenpiteet: – Asennus tärinää estävään ja tukevaan työtasoon – Vähämeluisten sahanterien käyttäminen – Sahanterän ja sähkötyökalun säännöllinen puhdistus Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauk- sissa 10‑numeroinen tuotenumero, joka on ilmoitettu tuot- teen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi Lisää huoltoosoitteita löydät kohdasta: www.bosch-pt.com/serviceaddresses Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Koskee vain EU‑maita: Käytöstä poistetut sähkötyökalut on hävitettävä erikseen. Toimita ne asianmukaisiin keräyspisteisiin. Asiattomassa hävityksessä vanhoilla sähkö- ja elektroniikka- laitteilla voi olla vahingollisia vaikutuksia ympäristöön ja ih- misten terveyteen, johtuen niissä mahdollisesti esiintyvistä vaarallisista aineista.

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Katkaisu- ja jiirisaha Tuotenumero
