NÁVOD K OBSLUZE GCM 80 SJ Professional BOSCH

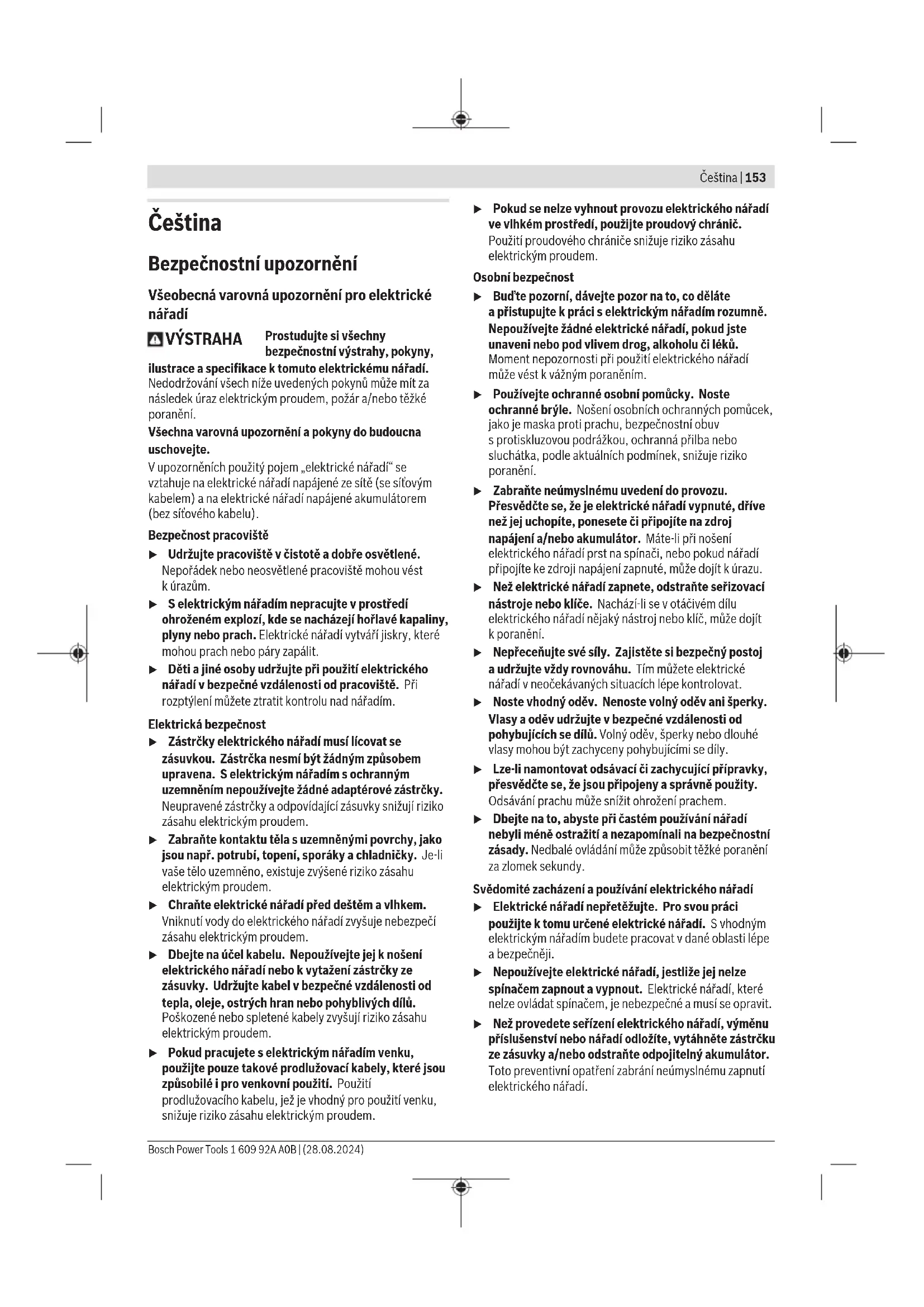

kg 14,1 14,1 Třída ochrany /II /II Rozměry vhodných pilových kotoučů Průměr pilového kotouče mm 216 216 Tloušťka těla kotouče mm 1,3–1,8 1,3–1,8 Max. šířka řezu mm 3,3 3,3 1 609 92A A0B | (28.08.2024) Bosch Power ToolsČeština | 157 Pokosová pila se zákluzem GCM80SJ GCM800SJ GCM8000SJ GCM80SJ GCM800SJ GCM8000SJ Průměr otvoru mm 30 30 A) Hmotnost bez síťového kabelu a bez síťové zástrčky Údaje platí pro jmenovité napětí [U] 230V. Uodlišných napětí auspecifických provedení pro příslušné země se mohou tyto údaje lišit. Přípustné rozměry obrobku (viz „Přípustné rozměry obrobku“, Stránka160) Hodnoty se mohou podle výrobku lišit amají na ně vliv podmínky použití aprostředí. Další informace najdete na www.bosch-professional.com/wac. Informace ohluku Hodnoty hlučnosti zjištěné podleEN62841-3-9. 3601M190..: Hladina hluku elektrického nářadí stanovená za použití váhového filtruA činí typicky: hladina akustického tlaku91dB(A); hladina akustického výkonu104dB(A). Nejistota K=3dB. Noste chrániče sluchu! 3601M1906.: Hladina hluku elektrického nářadí stanovená za použití váhového filtruA činí typicky: hladina akustického tlaku90dB(A); hladina akustického výkonu103dB(A). Nejistota K=3dB. Noste chrániče sluchu! Hodnota hluku, uvedená vtěchto pokynech, byla změřena pomocí normované měřicí metody alze ji použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení hlukem. Uvedená hodnota hlučnosti reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou údržbou, může se úroveň hlučnosti lišit. To může zatížení hlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení hlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatížení hlukem po celou pracovní dobu výrazně snížit. Montáž u Zabraňte neúmyslnému nastartování elektronářadí. Během montáže apři všech pracích na elektronářadí nesmí být síťová zástrčka připojena ke zdroji proudu. Obsah dodávky Podívejte se na zobrazení obsahu dodávky na začátku návodu kobsluze. Před prvním uvedením elektronářadí do provozu zkontrolujte, zda jste obdrželi všechny níže uvedené díly: – Pokosová pila se zákluzem snamontovaným pilovým kotoučem – Šroubová svěrka (7) – Prodloužení stolu pily (3) supevňovací sadou (2× upínací šroub (2), 2× šroub skřížovou drážkou jako pojistka proti vytáhnutí) – Klíč na vnitřní šestihran/ křížový šroubovák (35) Upozornění: Zkontrolujte elektronářadí pro případná poškození. Před dalším použitím elektronářadí musíte ochranné přípravky nebo lehce poškozené díly pečlivě prověřit na jejich bezvadnou aurčenou funkci. Zkontrolujte, zda pohyblivé díly bezvadně fungují anesvírají se, či zda nejsou díly poškozené. Veškeré díly musí být správně namontovány amusí splňovat všechny podmínky, aby byl zaručen bezvadný provoz. Poškozené ochranné přípravky adíly musíte nechat opravit nebo vyměnit voprávněném servisu. Montáž prodloužení stolu (vizobrázekA) Stůl pily lze pomocí prodloužení stolu pily (3) zvětšit vlevo nebo vpravo. – Zasuňte prodloužení stolu pily (3) až nadoraz do otvorů ve stole pily. – Nakloňte elektrické nářadí, abyste mohli namontovat dva dodané šrouby skřížovou drážkou jako pojistku proti vytáhnutí. Zašroubujte šrouby skřížovou drážkou do určených závitů vprodloužení stolu pily (3) autáhněte je křížovým šroubovákem (35). – Vraťte elektrické nářadí do normální polohy azašroubujte upínací šrouby (2) pro upevnění prodloužení stolu pily (3) do určených závitů ve stole pily (22). Stacionární nebo flexibilní montáž u Kzaručení bezpečné manipulace musíte elektrické nářadí před použitím namontovat na rovnou astabilní pracovní plochu (např. pracovní stůl). Montáž na pracovní plochu (viz obrázek B1) – Upevněte elektronářadí pomocí vhodného šroubového spoje na pracovní plochu. Ktomu slouží otvory (1). Montáž na pracovní stůl Bosch Pracovní stoly GTA od firmy Bosch poskytují pro elektrické nářadí oporu na každém podkladu díky výškově nastavitelným nohám. Podpěry obrobku pracovních stolů slouží kpodepření dlouhých obrobků. u Čtěte všechna kpracovnímu stolu přiložená varovná upozornění apokyny. Zanedbání při dodržování Bosch Power Tools 1 609 92A A0B | (28.08.2024)158 | Čeština varovných upozornění apokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká poranění. u Dříve než namontujete elektronářadí, smontujte správně pracovní stůl. Bezvadné smontování je důležité, aby se zabránilo riziku zhroucení. – Na pracovní stůl montujte elektrické nářadí vpřepravní poloze. Flexibilní ustavení (nedoporučeno!) (viz obrázekB2) Pokud ve výjimečných případech není možné namontovat elektronářadí na rovnou astabilní pracovní plochu, můžete ho provizorně nainstalovat sochranou proti překlopení. u Bez ochrany proti překlopení nestojí elektronářadí bezpečně azejména při řezání maximálních horizontálních nebo vertikálních pokosových úhlů se může převrhnout. – Ochranu proti překlopení (27) zašroubujte nebo vyšroubujte natolik, aby elektronářadí stálo rovně na pracovní ploše. Odsávání prachu/třísek Prach zmateriálů, jako jsou nátěry sobsahem olova, některé druhy dřeva, minerály akov, může být zdraví škodlivý. Kontakt sprachem nebo vdechnutí mohou upracovníka nebo osob nacházejících se vblízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest. Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení spřídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Pokud možno používejte pro daný materiál vhodné odsávání prachu. – Zajistěte dobré větrání pracoviště. – Je doporučeno nosit ochrannou dýchací masku střídou filtruP2. Dodržujte předpisy pro obráběné materiály platné vpříslušné zemi. u Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit. Odsávání prachu/třísek se může prachem, třískami nebo úlomky obrobku zablokovat. – Elektronářadí vypněte avytáhněte síťovou zástrčku ze zásuvky. – Počkejte, až se pilový kotouč zcela zastaví. – Zjistěte příčinu zablokování aodstraňte ji. Externí odsávání Pro odsávání můžete kvyfukování třísek (13) připojit ihadici vysavače (Ø 35mm). – Připojte hadici vysavače kvyfukování třísek (13). Vysavač musí být vhodný pro řezaný materiál. Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač. Výměna pilového kotouče (viz obrázek C1−C4) u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Při montáži pilového kotouče noste ochranné rukavice. Při kontaktu spilovým kotoučem existuje nebezpečí poranění. Používejte pouze pilové kotouče, jejichž maximální dovolená rychlost je vyšší než počet volnoběžných otáček elektronářadí. Používejte pouze pilové kotouče, které odpovídají charakteristickým údajům uvedeným vtomto návodu kobsluze ajsou vyzkoušené podle EN847‑1 apříslušně označené. Používejte pouze takové pilové kotouče, které jsou doporučené výrobcem tohoto elektrického nářadí ajsou vhodné pro materiál, který chcete řezat. Zabráníte tak přehřívání zubů kotouče při řezání. Demontáž pilového kotouče – Uveďte elektrické nářadí do pracovní polohy. – Otáčejte šroub svnitřním šestihranem (36) pomocí klíče na vnitřní šestihran (35) asoučasně stiskněte aretaci vřetena (29), až zaskočí. – Podržte aretaci vřetena (29) stisknutou ašroub (36) vyšroubujte ve směru hodinových ručiček ven (levý závit!). – Sejměte upínací přírubu (37). – Stiskněte aretační tlačítko (17) aodklopte kyvný ochranný kryt (19) až nadoraz dozadu. – Podržte kyvný ochranný kryt vtéto poloze avyjměte pilový kotouč (39). – Kyvný ochranný kryt pomalu veďte opět dolů. Montáž pilového kotouče u Při namontování dbejte na to, aby směr břitů zubů (směr šipky na pilovém kotouči) souhlasil se směrem šipky na ochranném krytu! Je‑li to nutné, očistěte před namontováním všechny montované díly. – Stiskněte aretační tlačítko (17), odklopte kyvný ochranný kryt (19) až nadoraz dozadu apodržte ho vtéto poloze. – Nasaďte nový pilový kotouč na vnitřní upínací přírubu (38). – Kyvný ochranný kryt pomalu veďte opět dolů. – Nasaďte upínací přírubu (37) ašroub (36). Stiskněte aretaci vřetena (29), až zaskočí, autáhněte šroub proti směru hodinových ručiček. Provoz u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Přepravní pojistka (vizobrázekD) Přepravní pojistka (30) vám umožňuje snadnější manipulaci selektrickým nářadím při přepravě na různá místa použití. 1 609 92A A0B | (28.08.2024) Bosch Power ToolsČeština | 159 Odjištění elektronářadí (pracovní poloha) – Stlačte rameno nářadí za rukojeť (16) oněco dolů, aby se odlehčilo přepravní zajištění (30). – Vytáhněte přepravní zajištění (30) zcela ven. – Nástrojové rameno uveďte pomalu nahoru. Zajištění elektronářadí (přepravní poloha) – Povolte zajišťovací šroub (11), pokud upíná tažný mechanismus (12). Přetáhněte rameno nářadí úplně dopředu apro zaaretování tažného mechanismu zajišťovací šroub znovu utáhněte. – Za účelem aretace stolu pily (22) zajišťovací kolík (25) utáhněte. – Stiskněte aretační tlačítko (17) aveďte rameno nářadí za rukojeť (16) pomalu dolů. – Rameno nářadí veďte natolik dolů, aby bylo možné přepravní pojistku (30) zcela zatlačit dovnitř. Rameno nářadí je nyní spolehlivě zaaretované pro přepravu. Příprava práce Pro zaručení přesných řezů musíte po intenzivním použití zkontrolovat základní nastavení elektronářadí apřípadně je seřídit. Ktomu potřebujete zkušenosti apříslušný speciální nástroj. Servisní středisko Bosch provádí tyto práce rychle aspolehlivě. Přesunutí dorazové lišty (viz obrázekE) Při řezání vertikálních pokosových úhlů musíte posunout nastavitelnou dorazovou lištu (6). – Dodaným klíčem na vnitřní šestihran (35) povolte aretační šroub (40). Oba vnější upevňovací šrouby se nesmí povolovat! – Vytáhněte nastavitelnou dorazovou lištu (6) úplně ven. – Aretační šroub (40) zase pevně utáhněte. Po řezání vertikálních pokosových úhlů posuňte nastavitelnou dorazovou lištu (6) zase zpět (povolte aretační šroub (40); posuňte dorazovou lištu (6) úplně dovnitř, znovu utáhněte aretační šroub). Prodloužení stolu pily (viz obrázekF) Dlouhé obrobky se musí na volném konci podložit nebo podepřít. Stůl pily lze za pomoci prodloužení stolu pily (3) zvětšit doleva nebo doprava. – Povolte upínací šroub (2). – Vytáhněte prodloužení stolu pily (3) ven až na požadovanou délku. – Kzafixování prodloužení stolu pily znovu utáhněte upínací šroub (2). Upevnění obrobku (viz obrázekG) Aby byla zaručená optimální bezpečnost, musíte obrobek vždy pevně upnout. Neřezejte obrobky, které jsou pro pevné upnutí příliš malé. – Přitlačte obrobek pevně kdorazovým lištám (6) a(21). – Nasaďte dodanou šroubovou svěrku (7) do jednoho zurčených otvorů (41). – Přizpůsobte délku závitové tyče (42) šroubové svěrky výšce obrobku. – Závitovou tyč (42) utáhněte, čímž upevníte obrobek. Nastavení horizontálních pokosových úhlů Nastavení standardních horizontálních pokosových úhlů (viz obrázek H) Pro rychlé apřesné nastavení často používaných pokosových úhlů jsou na stole pily připravené zářezy (28): vlevo vpravo

EU prohlášení o shodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snásledujícími normami: Technicke podklady u: * Pokosová pila se zákluzem Objednací číslo
