Produkta veids	Bezvada finierzāģis
Zīmols	Bosch
Modelis	GST 18V155 BC Professional
Nominālais spriegums	18 V
Tukšgaitas griešanas ātrums	0 – 3 800 min⁻¹ (maināms)
Gājiens	26 mm
Maks. griešanas dziļums (koksne)	155 mm
Maks. griešanas dziļums (alumīnijs)	20 mm
Maks. griešanas dziļums (neleģēts tērauds)	10 mm
Svars (atkarībā no akumulatora)	2,3 – 3,3 kg
Skaņas spiediena līmenis	89 dB(A)
Skaņas jaudas līmenis	100 dB(A)
Nenoteiktība K	5 dB
Vibrācijas (plākšņu zāģēšana)	8 m/s² (K=1,5 m/s²)
Vibrācijas (lokšņu zāģēšana)	5 m/s² (K=1,5 m/s²)
Saderīgi akumulatori	GBA 18V… / ProCORE18V…
Saderīgi lādētāji	GAL 18… / GAX 18… / GAL 36…
Datu pārraide	Bluetooth® 4.2 Low Energy (darbības rādiuss 30 m)
Svārstību kustība	4 pozīcijas (0, I, II, III)
Pūtējs	Ieslēdzams/izslēdzams
LED apgaismojums	Jā, regulējams caur vadības ekrānu
Drop Control funkcija	Automātiska apturēšana kritiena gadījumā
Drošība	Aizsardzība pret termisku pārslodzi, akumulatora dubultā bloķēšana
Apkope	Regulāri tīrīt ventilācijas spraugas un asmens turētāju
Rezerves daļas	Pieejamas www.bosch-pt.com
Remontējamība	Bosch serviss (tiešsaistes forma un telefona serviss)

Bieži uzdotie jautājumi - GST 18V155 BC Professional BOSCH

Kā nomainīt zāģa asmeni?

Vispirms izņemiet akumulatoru. Pavelciet SDS sviru (19) uz priekšu līdz galam, ievietojiet asmeni (16) asmens turētājā (18) ar zobiem vērstiem griešanas virzienā, pēc tam atlaidiet sviru. Pārbaudiet fiksāciju un nepieciešamības gadījumā noregulējiet asmens vadotni.

Kāda veida asmeni izmantot?

Izmantojiet tikai asmeņus ar T veida stiprinājumu (vienkāršs fiksators). Asmenim jābūt piemērotam griežamajam materiālam (koksne, metāls, plastmasa utt.) un ne garākam par nepieciešamo.

Kā regulēt svārstību kustību?

Izmantojiet izvēles sviru (22), lai izvēlētos no 4 pozīcijām: 0 (bez svārstībām), I (vāja), II (vidēja), III (maksimāla). Tīriem griezumiem izmantojiet vāju svārstību; kokam ieteicama maksimāla.

Kā ieslēgt pūtēju?

Novietojiet pogu (23) pozīcijā I, lai ieslēgtu pūtēju (koksne, plastmasas, kas rada skaidas). Pozīcija 0, lai izslēgtu (metāls vai ar putekļsūcēju).

Kā regulēt griešanas ātrumu BC modelī?

Griešanas ātrums nepārtraukti mainās atkarībā no spiediena uz Ieslēgšanas/Izslēgšanas slēdzi (21). Varat arī iepriekš iestatīt griešanas ātrumu ar taustiņu (9) uz vadības ekrāna no 1 līdz 6.

Ko darīt instrumenta pārkaršanas gadījumā?

Statusa josla (5) kļūst dzeltena vai sarkana. Ļaujiet instrumentam atdzist, griežot to tukšgaitā ar maksimālo ātrumu apmēram 3 minūtes (pēc asmens noņemšanas).

Kā savienot zāģi ar putekļsūcēju?

Uzstādiet sūkšanas pārsegu (28) un ievietojiet cauruli (29) pamatplāksnē. Pievienojiet sūkšanas šļūteni (30) caurulei un atbilstošam putekļsūcējam. Sūkšanas laikā izslēdziet pūtēju.

Kas ir Drop Control funkcija un kā to atiestatīt?

Drop Control funkcija automātiski aptur instrumentu kritiena gadījumā. Statusa josla mirgo sarkanā krāsā. Lai atsāktu darbību, divreiz nospiediet Ieslēgšanas/Izslēgšanas slēdzi (21) (SC modelī) vai turiet to nospiestu (BC modelī).

Kā tīrīt instrumentu?

Izņemiet akumulatoru. Regulāri tīriet ventilācijas spraugas ar mīkstu suku. Asmens turētājam noņemiet asmeni un viegli uzsitiet instrumentu, lai izkratītu putekļus.

Kur atrast rezerves daļas vai veikt instrumenta remontu?

Rezerves daļas ir pieejamas vietnē www.bosch-pt.com. Remontam izmantojiet SAV DIRECT veidlapu vietnē vai sazinieties ar Bosch klientu apkalpošanas dienestu pa tālruni 09 70 82 12 26.

LIETOŠANAS INSTRUKCIJA GST 18V155 BC Professional BOSCH

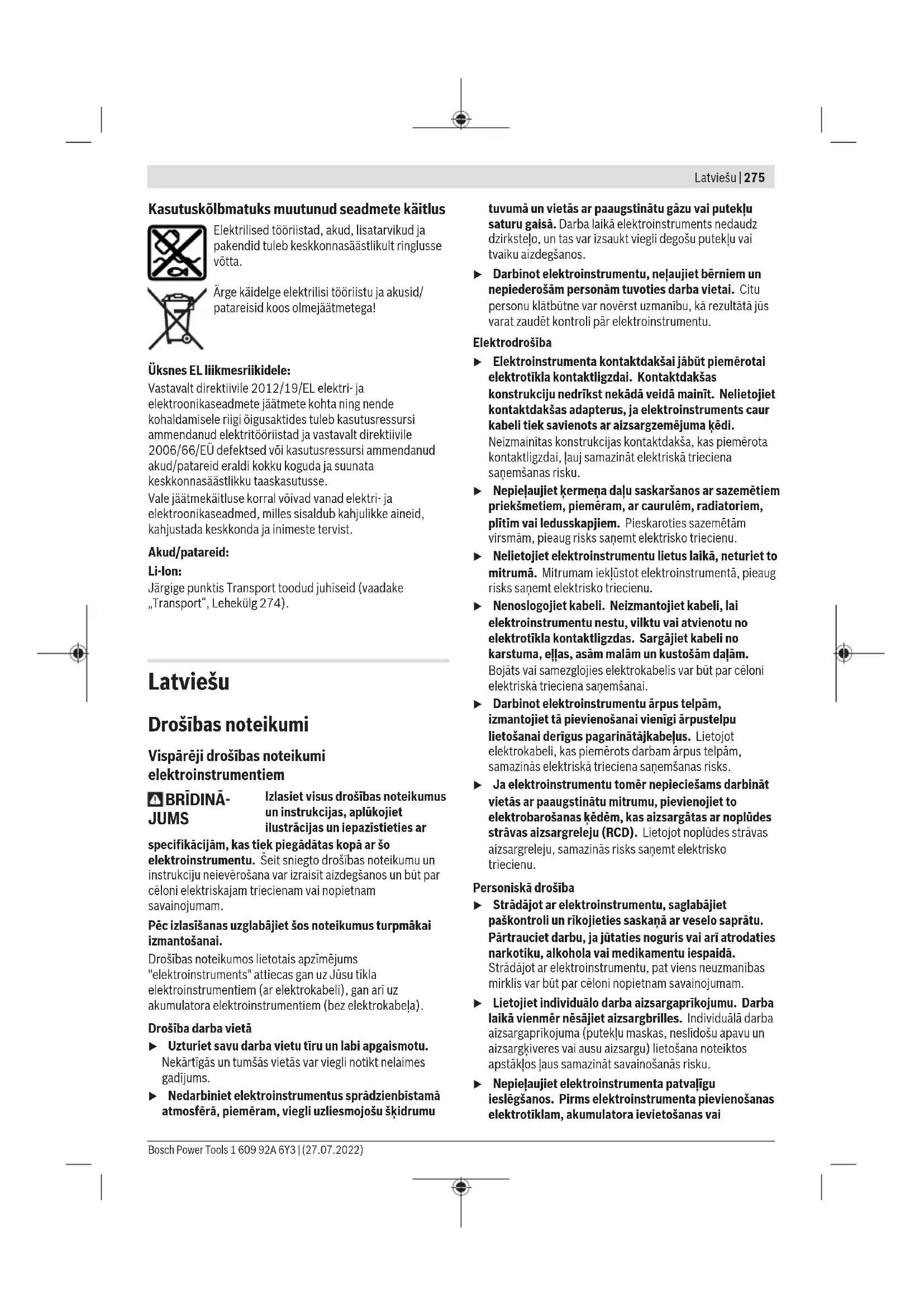

Vispārēji drošības noteikumi elektroinstrumentiem

BRÍDINÁ-JUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošibas noteikumos lietotais apzimējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan ari uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
▶ Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu

tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.

Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena saņemšanas risku.
Nepielaujiet kermana daļu saskašanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecīenu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks sanemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rikojieties saskaņa ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos ľaus samazināt savainošanās risku.
▶ Nepielaujiet elektroinstrumenta patvaligu ieslëgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai

iznemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.

Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rīkus vai atslėgas. Regulējošais rīks vai atslėga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustīgajās dalās, var radīt savainojumu.
▶ Nesniedzieties päräk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību.
▶ Nepalaujieties uz iemanâm, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslëdzëja palidzibu nevar ieslëgt un izslëgt. Elektroinstruments, ko nevar ieslëgt un izslëgt, ir bîstams lietošanai un to nepieciešams remontët.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rikoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaičigi apkalpojiet elektroinstrumentus un to piederumus. Pärbaudiet, vai kustigās daļas nav nobīdijušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabvēligi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi

nelaimes gadijumi notiek tâpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.

Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ŋnemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
▶ Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektivi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Saudzīga apiešanās un darbs ar akumulatora elektroinstrumentiem

Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierici. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.
Lietojiet elektroinstrumentos tikai tiem ipaši paredzëtus akumulatorus. Cita tipa akumulatoru lietošana var büt par cêloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanäs.
▶ Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.
Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru. Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.
▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pieļaujamo temperatūras vērtību diapazona robežām.

Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pieļaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības limeni.
Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.

Drošības noteikumi figūrzāgiem

▶ Turiet elektroinstrumentu aiz izolētajām noturvirsmām, veicot darbības, kuru laikā griešanas piederums var skart slēptus elektriskos vadus. Griešanas piederumam skarot spriegumnesošus vadus, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla dalām, kā rezultātā lietotājs var saņemt elektrisko triecienu.
Lietojiet spiles vai citu praktisku ierici, lai atbalstitu apstrādājamo priekšmetu un nostiprinātu to uz stabilas platformas. Turot apstrādājamo priekšmetu ar roku vai atbalstot to ar savu kernenii, apstrādājamais priekšmets nenoturas stabilā stāvokli un var izraisīt kontroles zaudēšanu pār darba procesu.

Netuviniet rokas zāgēšanas trasei. Neturiet rokas zem apstrādājamā priekšmeta. Ķermeņa daļu saskaršanās ar zāga asmeni var radīt savainojumu.

- Kontaktëjiet darbinstrumentu ar apstrādājamo priekšmetu tikai pēc elektroinstrumenta ieslēgšanas. Tas laus izvairities no atsitiena, kas var notikt, darbinstrumentam iestrēgstot apstrādājamajā priekšmetā.

▶ Sekojiet, lai balstpläksne zägëšanas laikä būtu cieši piespiesta. Noliecot zāga asmeni sānu virzienā, tas var salüzt, kā ari var notikt atsitiens.

▶ Pēc zāgēšanas izslēdziet elektroinstrumentu un tikai tad izvelciet zāga asmeni no zāgējuma, vispirms nogaidot, līdz asmens ir pilnīgi apstājies. Tas laus izvairīties no atsitiena, un elektroinstrumentu būs iespējams droši novietot.

Pirms elektroinstrumenta novietošanas nogaidiet, lidz tas ir pilnigí apstājies. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.

▶ Izmantojiet tikai nebojātus zāga asmeņus. Saliekti vai neasi zāga asmeņi var salūzt, negativi ietekmēt zāgējuma kvalitāti vai izraisīt atsitienu.

▶ Pēc instrumenta izslēgšanas nemēginiet bremzēt zāga asmeni ar sānu spiedienu. Šādas rīcības dēļ zāga asmens var tikt bojāts vai salūzt, kā arī var notikt atsitiens.

- Izmantojiet elektroinstrumentu tikai kopā ar balstpläksni. Strädājot bez balstpläksnes, pastāv risks, ka nespēsiet kontrolēt elektroinstrumentu.

Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālapgādes līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saska ršanās ar elektropārvades līniju var izraisit aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisit sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.

Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.

▶ Neatveriet akumulatoru. Tas var radit ësslégumu.

▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju išslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.

Lietojiet akumulatoru vienigi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bistamām pārslodzēm.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.

▶ levēribai! Lietojot elektroinstrumentus ar Bluetooth ^ , var rasties traucējumi citām iekārtām un iericēm, lidmašinām un mediciiniskajām iericēm (piemēram, sirds stimulatoriem, dzirdes aparātiem). Tāpat nevar pilnīgi izslēgt kaitējumu rašanos cilvēkiem un dzīvniekiem, kas atrodas elektroinstrumenta lietošanas vietas tiešā tuvumā. Nelietojiet elektroinstrumentus ar Bluetooth ^ medicīnisko ierīču, degvielas uzpildes staciju un kīmisko iekārtu tuvumā, kā ari objektos ar paaugstinātu sprādzienbīstamību un spridzināšanas vietu tuvumā. Nelietojiet elektroinstrumentus ar Bluetooth ^* lidmašinās. Nepieļaujiet elektroinstrumenta ilgstošu darbību kermana tiešā tuvumā.

Vārdiskā zīme Bluetooth®, kā arī grafiskais attēlojums (logotips) ir uznēmuma Bluetooth SIG, Inc. registrēta preču zīme un īpašums. Uznēmums Robert Bosch Power Tools GmbH šo vārdisko zīmi/grafisko attēlojumu lieto licencēti.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisit aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

278 | Latviešu

Pielietojums

Elektroinstruments ir paredzëts, lai ar stingru atbalstu veiktu garenzägëšanu un izzägëjumus kokä, plastmasä, metälä, keramikas pläksnës gumijä un laminätä/HPL (augstspiediena laminätä). Tas ir piemërots zägëšanai pa taisnu un liektu liniju. Nemiet vërä ieteikumus par zäga asmenu lietošanu.

Elektroinstrumenta dati un iestatijumi ar Bluetooth Low Energy Module starpniecibu, izmantojot Bluetooth bezvadu tehnologiju, tiek pârsütiti no elektroinstrumenta uz mobilo gala ieriči.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

(1) Rokturis (ar izolētu noturvirsmu)
(2) Lietotāja saskarne
(3) Viedtālruņa indikators (lietotāja saskarne)
(4) ASC indikators (Lietotāja saskarne) (GST 18V-155 SC)
(5) Elektroinstrumenta statusa indikators (lietotāja saskarne)
(6) Darba gaismas indikators (lietotāja saskarne)
(7) Darba gaismas taustiņš (Lietotāja saskarne)
(8) Asmens kustības biežuma indikators (Lietotāja saskarne)
(9) Asmens kustibas biežuma režima izvēles taustiņš (Lietotāja saskarne)
(10) Akumulators ^a)
(11) Akumulatora atbrīvošanas taustiņš ^a)
(12) Nosūkšanas iscaurules atblokēšanas taustiņš

(13) Balstpläksne
(14) Plastmasas slīdplāksne
(15) Zāga asmens vadotne
(16) Zāga asmens
(17) Kontaktaizsargs
(18) Zāga asmens stiprinājums
(19) SDS svira zāga asmens atbrīvošanai
(20) Darba gaisma
(21) leslēdzējs/izslēdzējs
(22) Svira svārsta funkcijas regulēšanai
(23) Asmens appūtes funkcijas ieslēdzējs
(24) Zāga asmeņu vadotnes ievietošanas atvere
(25) Ieslēdzēja atkārtotas ieslēgšanas blokēšanas poga (GST 18V-155 BC)
(26) Sešstūra stienatslēga
(27) Pretplaisāšanas aizsargs
(28) Nosedzošais pârsegs uzsûkšanai
(29) Nosūkšanas iscaurule
(30) Nosūkšanas š|ūtene ^a)
(31) Paralēlās vadotnes turētājs
(32) Skrūve paralēlās vadotnes stiprināšanaī
(33) Paralēlā vadotne ^a)
(34) Vadotne ^a)
(35) Vadotnes sliedes adapteris ^a)
(36) Vadotne ar cirkuli zāgēšanai pa apli ^a)
a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie dati

Akumulatora figürzāgis GST 18V-155 SC GST 18V-155 BC
Izstrādājuma numurs		3 601 EB0 0.. 3 601 EB1 0..
Nominālais spriegums V= 18 18
Asmens kustību biežums brīvgaitā n0 min	-1	800–3800 0–3800
Asmens kustību garums mm 26 26
Maks. zāgēšanas dzilums
- kokā mm 155 155
- alumīnijā mm 20 20
- tēraudā (nelegētā) mm 10 10
Svars atbilstoši EPTA procedūrai 01:2014 kg 2,3–3,3		Al	2,3–3,3Al
Ieteicamā apkārtējās vides temperatūra uzlādes laikā	°C	0 ... +35	0 ... +35
Pieļaujamā apkārtējās vides temperatūra darbībasB) un glabāšanas laikā	°C	-20 ... +50	-20 ... +50
Ieteicamie akumulatori		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Ieteicamās uzlādes ierīces		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

Akumulatora figürzágis GST 18V-155 SC GST 18V-155 BC
Datu pārraide

Bluetooth ^®C		Bluetooth ^® 4.2(Low Energy)	Bluetooth ^® 4.2(Low Energy)
Maks. signāla sniedzamība ^D	m 30 30
Darba frekvences diapazons MHz 2400–2483,5 2400–2483,5
Maks. raidītāja jauda mW < 1 < 1

A) Atkaribā no izmantojamā akumulatora
B) Samazināta jauda pie temperatūras <0 °C.
C) Mobilajām gala iericēm ir jābūt saderīgām ar Bluetooth ^* Low Energy iericēm (versija 4.2) un jāatbalsta profils Generic Access Profile (GAP).
D) Signāla sniedzamība var ievērojami mainīties atbilstīgi ārējiem apstākljiem, ari izmantotajai uztveršanas iericei. Slēgtās telpās un metāla škēršlu (piemēram, sienas, plaukti, konstrukcijas u. c.) del Bluetooth® signāla sniedzamība var būtiski samazināties.

Informācija par troksni un vibrācijām

GST 18V-155 SC GST 18V-155 BC
Trokšna emisijas vērtības ir noteiktas atbilstīgi EN 62841-2-11.

Pēc raksturlīknes A izsvērtā elektroinstrumenta radītā trokšņa parametru tipiskās vērtības ir norādītas tālāk:
Skaņas spiediena līmenis dB(A)	89	89
Akustiskās jaudas līmenis dB(A)	100	100
Mērījuma nenoteiktība K dB	5	5

Lietojiet dzirdes aizsarglidzeklus!

Vibrāciju kopējā vērtība a _h (vektoru summa trijos virzienos) un mērijuma nenoteiktība K ir noteiktas atbilstīgi EN 62841-2-11, kā ir norādīts tālāk:

Kokskaidu plâtnes zāgēšana ar zāga asmeni T 144 DP:
a_h,B	m/s2	8	8
K m/s	2	1,5 1,5
Metāla skārda zāgēšana ar zāga asmeni T 118 AF (ar gājiena pakāpi 4):
a_h,M	m/s2	7	5
K m/s	2	1,5 1,5

Šajā pamācībā norādītais vibrācijas limenis un instrumenta radītā trokšņa vērtība ir izmērita atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salidzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precizi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Akumulators

Bosch pārdod akumulatora elektriskos darbinstrumentus ari bez akumulatora. Tas, vai Jūsu elektriskā darbinstrumenta piegādes komplektācijā ir iekļauts akumulators, ir norādīts uz iesaiņojuma.

Akumulatora uzlāde

Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti dalēji uzlādētā stāvokli. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

280 | Latviešu

Akumulatora ielikšana

levietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts.

Akumulatora iznemšana

Lai iznemtu akumulatoru, nospiediet akumulatora atbrivošanas taustinu un izvelciet akumulatoru.

Nedarbojieties ar spēku.

Akumulatoram 2 ir divpakāpju fiksators, kas neļauj tam izkrist, kad nejauši nospiež akumulatora atbrīvošanas pogu. Kamēr akumulators ir ielikts elektroinstrumentā, to notur atspere.

Akumulatora uzlādes pakāpes indikators

Akumulatora uzlādes pakāpes indikatora zalās LEDs diodes parāda akumulatora uzlādes pakāpi. Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvokli.

Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustiņu āvai .Tas iespējams arī tad, ja akumulators ir izņemts no elektroinstrumenta.

Ja pēc akumulatora uzlādes pakāpes nolasišanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.

Akumulatora uzlādes līmenis tiek rādīts ari lietotāja saskarnē (skatīt „Uzlādes pakāpes indikatori“, Lappuse 282).

Akumulatora tips GBA 18V...

LED Uzlâdes limenis

Pastāvīgi deg 3 zaļas LED diodes 60–100%

Pastāvīgi deg 2 zaļas LED diodes 30–60%

Pastāvīgi deg 1 zala LED diode 5–30%

Mirgo 1 zala LED diode 0–5%

Akumulatora tips ProCORE18V...

LED Uzlādes limenis

Pastāvīgi deg 5 zaļas LED diodes 80–100%

Pastāvīgi deg 4 zaļas LED diodes 60–80%

Pastāvīgi deg 3 zaļas LED diodes 40–60%

Pastāvīgi deg 2 zaļas LED diodes 20–40%

Pastāvīgi deg 1 zaļa LED diode 5–20%

Mirgo 1 zala LED diode 0–5%

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru pie temperatūras no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.

Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.

levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Montāža

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

Zāga asmens iestiprināšana vai nomaiņa

▶ Veicot instrumenta montāžu vai iestiprināmo darbinstrumentu nomaiņu, uzvelciet aizsargcimdus. Iestiprināmie darbinstrumenti ir asi un ilgstošas lietošanas laikā var sakarst.

Zāga asmens izvēle

Pärskats par ieteicamajiem zāga asmeņiem ir sniegts šis pamācības beigās. lestipriniet elektroinstrumentā vienīgi zāga asmeņus ar vienizcilna kātu (T veida kātu). Zāga asmenim nav jābūt garākam, nekā tas nepieciešams zāgējumu veidošanai paredzētajā dzilumā.

Veidojot liektus zāgējumus ar mazu liekuma rādiusu, lietojiet šauru zāga asmeni.

Zāga asmens iestiprināšana un zāga asmeņu vadotnes pielāgošana (skatīt attēlus A–B)

▶ Pirms zāga asmens iestiprināšanas notīriet tā kātu.

Netīru kātu nav iespējams droši iestiprināt.

Ja nepieciešams, noņemiet nosedzošo pārsegu (28).

Velciet SDS sviru (19) līdz atdurei uz priekšu un turiet to šajā pozīcijā. lebīdiet zāga asmeni (16) ar zāgēšanas virzienā vērstiem zobiem zāga asmens stiprinājumā (18), līdz tas tur nofiksējas.

levietojot zāga asmeni, uzmanieties, lai zāga asmens atrastos starp zāga asmeņu vadotnes (15) sāniem.

Pārbaudiet, vai zāga asmens ir stingri iestiprināts.

Slikti iestiprināts zāga asmens var izkrist no stiprinājuma un savainot strādājošo personu.

Lai panāktu labākus rezultātus griešanas laikā, zāga asmens vadotnei (15) ir pēc iespējas labāk jāpiegul zāga asmenim (16), taču jāuzmanās, lai zāga asmens neiesprūstu. Lai pielāgotu atstarpi zāga asmens biezumam, vienu zāga asmeņu vadotnes sānu var nedaudz pārvietot.

levietojiet seštūra stienatslēgu (26) iestatišanas atverē (24) balstplāksnē. Pagrieziet seštūra stienatslēgu atbilstoši atzīmei blakus iestatišanas atverei (pulkstenrāditāja virzienā: samazināt attālumu; pretēji

pulksteņrādītāja virzienam: palielināt attālumu).

Pārliecinieties, vai zāga asmens vēl var brīvi kustēties.

Zāga asmens izņemšana (attēls C)

Pavelciet SDS sviru (19) līdz galam uz priekšu un izņemiet zāga asmeni (16).

Pretplaisāšanas aizsargs (skat. attēlu D)

Pretplaisāšanas aizsargs (27) (piederums) zāgēšanas laikā ľauj novērst zāgējamo koka priekšmetu virsmas plaisāšanu. Pretplaisāšanas aizsargu var izmantot vienīgi kopā ar noteiktu tipu zāga asmeniem.

No priekšpuses iespiediet pretplaisāšanas aizsargu (27) balstplāksnē (13).

Puteklu un skaidu uzsūkšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisit alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības lidzekļiem). Azbestu saturošus materiālus drikst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.

- Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.

- Darba vietai jābūt labi ventilējamai.

- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Nosedzošais pärsegs (attëls E)

Pirms elektroinstrumenta pievienošanas pie vakuumsūcēja noņemiet no tā nosedzošo pārsegu (28).

Uzlieciet nosedzošo pârsegu (28) (piederums) ar stiprinājumu sāniski uz kontaktaizsarga (17). Cieši piespiediet nosedzošo pârsegu otrā kontaktaizsarga pusē, lai stiprinājums nofiksējas uz kontaktaizsarga.

Darbam bez puteklu nosūkšanas noņemiet nosedzošo pārsegu (28). Šim nolūkam satveriet nosedzošo pārsegu no vienas puses un velciet to virzienā uz priekšu no kontaktaizsarga (17).

Puteklu uzsükšanas ierices pievienošana (skatit attelus F-H)

Iznemiet akumulatoru (10) pirms nosūkšanas caurules ievietošanas vai nonemšanas.

levietojiet uzsūkšanas iscauruli (29) balstplāksnes (13) izgriezumā.

Uzbīdiet uzsūkšanas šlūteni (30) (piederums) uz putek|u izvadišanas iscaurules (29). Savienojiet uzsūkšanas šlūteni (30) ar vakuumsūcēju (piederums).

Pārskats par instrumenta savienošanas iespējām ar dažādiem vakuumsūcējiem ir sniegts šis pamācības beigās.

Laikā, kad elektroinstrumentam ir pievienots vakuumsūcējs, izslēdziet asmens appūtes ierīci.

Putekjsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai.

Veselibai ipaši kaitīgu, kancerogēnu vai sausu putekļu uzsūkšanai lietojiet speciālus vakuumsūcējus.

Lai atkal nonemtu nosūkšanas iscauruli (29), nospiediet atblokēšanas taustinu (12) un izvelciet nosūkšanas iscauruli no balstplāksnes (13).

Lietošana

Darba režimi

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

Svärsta iedarbības regulēšana

Četrās pakāpēs regulējama svārsta iedarbība lauj optimāli izvēlēties zāgēšanas ātrumu, zāgēšanas jaudu un zāgējuma virsmas tīrību atbilstoši zāgējamā materiāla īpašībām.

Ar sviru (22) var izvēlēties vajadzīgo svārsta iedarbības pakāpi; tas iespējams ari instrumenta darbības laikā.

Pakāpe 0 Svārsta iedarbības nav

Pakāpe I Neliela svārsta iedarbība

Pakāpe II Vidēja svārsta iedarbība

Pakāpe III (MAX) Stipra svārsta iedarbība

Optimālo svārsta iedarbības pakāpi katram pielietojuma veidam ieteicams izvēlēties praktisku mēginājumu celā.

Tomér šo izvěli var atvieglot šādi ieteikumi.

- Lai iegūtu līdzenu un tīru zāgējumu, izvēlieties minimālo svārsta iedarbību vai arī pilnīgi izslēdziet svārsta mehānismu.

- Zāgējot plānus materiālus (piemēram, skārdu), izslēdziet svārsta mehānismu.

- Zāgējot cietus materiālus (piemēram, tēraudu), izvēlieties minimālo svārsta iedarbību.

- Zāgējot mīkstus materiālus un veicot zāgēšanu koka škiedrojuma virzienā, var strādāt ar maksimālu svārsta iedarbību.

Asmens appūtes ierīce

Asmens appūte ir paredzēta, lai ar gaisa strūklu atbrīvotu zāgējuma trasi no skaidām.

Zāgu skaidu nopūtēja ieslēgšana: darbiem, kuros izdalās liels daudzums skaidu, koka, plastmasas u.c. skaidu noņemšanai, nospiediet slēdzi (23) pozīcijā I.

282 | Latviešu

Zāgu skaidu nopūtēja izslēgšana: strādājot ar metālu, kā arī ar pievienotu putekļu nosūcēju,nospiediet slēdzi (23) pozīcijā 0.

Uzsākot lietošanu

leslēgšana/izslēgšana (GST 18V-155 SC)

▶ Pärliecinieties, ka varat darbināt ieslēdzēju, neatlaižot rokturi.

Lai ieslēgtu elektroinstrumentu, pabīdiet labo vai kreiso ieslēdzēju/izslēdzēju (21) uz priekšu līdz atdurei un tad atlaidiet to.

Norāde: ieslēgšanas laikā ieslēdzēju/izslēdzēju (21) ir jāpabīda uz priekšu nedaudz ilgāk nekā instrumentu izslēdzot, lai novērstu netišu ieslēgšanu.

Lai izslēgtu elektroinstrumentu, pabīdiet labo vai kreiso ieslēdzēju/izslēdzēju (21) uz priekšu līdz atdurei un tad atlaidiet to.

leslēgšana/izslēgšana un asmens kustību biežuma regulēšana (GST 18V-155 BC)

Lai ieslēgtu elektroinstrumentu, vispirms deaktivizējiet ieslēdzēja blokēšanu, nospiežot blakus simbolam izvietoto ieslēdzēja atblokēšanas taustinu (25). Tad nospiediet ieslēdzēju (21) un turiet to nospiestu.

leslēgta elektroinstrumenta asmens kustību biežumu var bezpakāpju veidā regulēt, mainot spiedienu uz ieslēdzēja (21) taustīņu.

Nelielam spiedienam uz ieslēdzēja (21) taustīņu atbilst neliels asmens kustību biežums. Palielinot spiedienu uz ieslēdzēja taustīņu, pieaug arī asmens kustību biežums. Maksimālais asmens kustību biežums ir iestatīts asmens kustību biežuma pakāpē, kas ir iestatīta lietotāja saskarnē.

Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju/izslēdzēju (21). Tad aktivizējiet ieslēdzēja blokēšanu (25), nospiežot ieslēdzēja atblokēšanas taustiņu blakus simbolam

Izslēgšanās trieciena dēl

lebūvētā trieciena izraisītas izslēgšanās funkcija nodrošina elektroinstrumenta izslēgšanos, tiklīdz tas nokrīt un atsitas pret grīdu.

Ja tika aktivizēta izslēgšanās trieciena dēļ, statusa indikators (5) mirgo sarkanā krāsā. Informāciju par izslēgšanās cēloni varat atrast lietotnē Bosch Toolbox.

Elektroinstrumenta atkārtota ieslēgšana:

- GST 18V-155 SC: Pabīdiet labo vai kreiso ieslēdzēju/izslēdzēju (21) divreiz uz priekšu līdz atdurei un tad atlaidiet to.

- GST 18V-155 BC: Pēc tam nospiediet ieslēdzēju/izslēdzēju (21) un turiet to nospiestu.

Jüs varat deaktivizët izslëgšanos trieciena dël Bosch Toolbox lietotnë.

Lietotāja saskarne

Lietotāja saskarni izmanto šādiem nolūkiem:

- elektroinstrumenta statusa rādījumam

– darba gaimas ieslēgšanai/izslēgšanai

- asmens kustību biežuma atlasīšanai/regulēšanai

- ASC kontrolei pie asmens kustību biežuma 6 (GST 18V-155 SC, materiāla iestatijums)

- brīdinājumu uzrādīšanai lietotnē (temperatūras izraisīta aizsardzība pret pārslodzi, izslēgšanās trieciena dēl)

Uzlādes pakāpes indikatori

Statusaindikatora krāsa(5)	Nozīme Novēršana
	- Elektroinstruments izslēgts -
Zaļš Elektroinstruments ieslēgts un gatavs darbam -
Dzeltens Sasniegts kritisks temperatūras līmenis Iznemiet zāga asmeni un ľaujietelektroinstrumentam atdzist vismaz 3 minūtesbrīvgaitā ar maksimālo asmens kustību biežumu.
	Akumulators ir gandrīz izlādējies Uzlādējiet akumulatoru.
Sarkans Elektroinstruments ir pārkarsis. Ķaujiet elektroinstrumentam atdzist.
	Akumulators ir izlādējies. Uzlādējiet akumulatoru.
Mirgo sarkanākrāsā	Aktivizēta izslēgšanās trieciena dēļ Izlasiet paziņojumu mobilajā gala ierīcē.
Zila Elektroinstrumenta savienošana ar Bluetooth® palīdzībuar mobilo galaierīci		-
Mirgo zilā krāsā Datu pārraide		-

leslēgt/ izslēgt LED darba lampu

Lai ieslēgtu vai izslēgtu LED darba lampu (20), nospiediet darba lampas taustiņu (7), līdz darba lampas (6) rādījumā tiek uzrādīts vēlamas status.

▶ Neskatieties tieši apgaismojošas LED diodes veidotajā gaismas starā, jo tas var apžilbināt.

Asmens kustību biežuma priekšiestatīšana

Ar apgriezienu skaita iepriekšējas iestatīšanas taustiņu (9) var iepriekš iestatīt vajadzīgo apgriezienu skaitu un mainīt to darbības laikā. Vairākkārt nospiediet asmeņu kustības atlasišanas taustiņu , līdz griešanās ātruma indikatorā (8) parādās vēlamā griešanās ātruma pakāpe. Izslēdzot elektroinstrumentu, atmīnā tiek saglabāta pēdējā iestatitā asmens kustību biežuma pakāpe.

lespējamās asmens kustību biežuma pakāpes:

• GST 18V-155 SC: Asmens kustibu biežuma pakāpe 1–6, kā arī papildus asmens kustibu biežuma pakāpes 6 ar ASC (ASC indikators (4) izgaismojas)
• GST 18V-155 BC: Asmens kustību biežuma pakāpe 1–6; asmens kustību biežumu var papildus iestatīt ar ieslēdzēju/izslēdzēju (21) līdz maksimālajam asmens kustību biežumam, kas iestatīts kustību biežuma pakāpē

Jūs varat mainīt iepriekš iestatītās asmens kustību biežuma pakāpes vērtības, kā ari to skaitu Bosch Toolbox lietotnē.

Optimālais asmeņu kustību biežums ir atkarīgs no zāgējamā materiāla īpašībām un darba apstākliem, un to var noteikt praktisku mēģinājumu celā.

Zāgējot plastmasu vai metālu, tiek ieteikts samazināt asmens kustību biežumu.

Asmens kustibu biežuma vadiba ar ASC (Adaptive Speed Control) (GST 18V-155 SC)

Lai panāktu precīzāku griezumu, asmens kustību biežumu ar ASC palīdzību automatiski ir iespējams samazināt pirms zāga asmens uzlikšanas uz apstrādājamā priekšmeta. Ja zāga asmens pieskaras apstrādājamam priekšmetam, asmens kustību biežums tiek automatiski palielināts līdz iestatītajai asmens kustību biežuma pakāpei.

Izvēloties apstrādājamā priekšmeta iestatījumus, ir pieejama asmens kustību biežuma pakāpe 6 ar vai bez ASC. Darbība režīmam ar ASC vairākkārt nospiediet asmeņu kustības biežuma atlasīšanas taustiņu (9), līdz izgaismojas ASC (4) indikators un parādās A griešanās ātruma pakāpe indikatorā (8).

Bosch Toolbox lietotnė varat ieslėgt vai izslėgt ASC ari tālākām asmens kustību biežuma pakāpēm. Ja ir izmainīti iestatijumi, esot ieslėgtai ASC, deg tikai ASC indikators (4); asmens kustību biežuma indikatorā (8) vairs nav redzams A simbols.

Norādījumi darbam

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

▶ Nekavėjoties izslėdziet elektroinstrumentu, ja zāga asmens iestrėgst zāgējumā.
Apstrādājot nelielus vai plānus priekšmetus, vienmēr novietojiet tos uz stabila paliktņa.

Pirms koka, skaidu plākšņu, būvmateriālu u. c. materiālu zāgēšanas pārbaudiet, vai zāgējamais materiāls nesatur svešķermeņus, piemēram, naglas, skrūves u. c., un vajadzības gadījumā attīriet materiālu no tiem.

Figürzāgi galvenokārt ir izstrādāti liektajiem zāgējumiem. Sortimentā Bosch ir ari aksesuāri, kuri lauj veikt taisnos vai apaļos zāgējumus (atkarībā no figürzāga modela, piemēram, paralēlās vadotnes, vadotnes vai zāgēšanai pa apli).

Figürzâgi ar rokas vadibu parasti tiecas novirzîties, tas nozimê, ka leŋkis un zâgëjums noteiktos stāvoklos vairs nav precizi. Izškirošie precizitătes ietekmes faktori ir zâga asmens stiprums, zâgëjuma garums, materiâla blivums un detalas stiprums.

Tāpēc vienmēr pēc pārbaudes zāgējuma pārliecinieties, vai izvēlētās sistēmas zāgēšanas rezultāts atbilst jūsu pielietojuma prasībām.

Paralēlā vadotne (piederums) (skat. attēlu I)

Darbam ar paralēlo vadotni (33) apstrādājamā materiālā maksimālais biezums nedrīkst pārsniegt 30 mm.

Atskrūvējiet fiksējošo skrūvi (32) un iebīdiet paralēlās vadotnes skalu caur atvērumiem (31) balstplāksnē. Iestatiet vēlamo griešanas platumu kā skalas vērtību pie balstplāksnes iekšējās malas. Stingri pievelciet fiksējošo skrūvi (32).

Vadotnes sliedes adapteris (piederums) (skat. attēlu J)

Vadotnes sliedes adapteris (35) ir nepieciešams:

- taisnu līniju zāgēšanai ar vadotnes sliedi (34) (piederums)

– zāgēšanai ar cirkuli zāgēšanai pa apli (36) (piederums) Pārliecinieties, ka plastmasas slīdplāksne (14) ir samontēta uz balstplāksnes (13). levietojiet elektroinstrumentu vadotnes sliedes adapteri (35).

Lai izmantotu vadotnes sliedes adapteri, ievērojiet tā lietošanas pamācību.

Vadotne ar cirkuli zāgēšanai pa apli (piederums) (skat. attēlu K)

Ar vadotnes zāgēšanai pa apli palīdzību (36) un vadotnes sliedes adapteri (35) ir iespējama precīza zāgēšana pa apli. Lai izmantotu vadotni zāgēšanai pa apli, ievērojiet tās lietošanas pamācību.

Dzesējošie un ellojošie līdzekli

Zāgējot metālu, pārklājiet zāgējuma trasi ar nelielu daudzumu dzesējošā vai elļojošā līdzekļa, šādi novēršot zāgējamā materiāla pārmērīgu sakaršanu.

Savienojamības funkcijas

Sistēmas prasības lietotnes izmantošanai

Sistēmas prasības

Mobilā gala ierīce(planšetdators,viedtālrunis)	Android 6.0 (vai augstāka)
	iOS 11 (vai augstāka)

Lietotnes uzstādīšana un iestatīšana

Lai varētu izmantot savienojamības funkcijas, vispirms jums gala iekārtā jāinstalē tai atbilstoša lietotne.

- Lejupielādējiet lietotni no attiecīgās sistēmas lietotņu veikala (Apple App Store, Google Play Store). Piezīme: attiecīgajā lietotņu interneta veikalā jābūt atvērtam lietotāja kontam.

Lietotnes nosaukums
Bosch Toolbox

• Pēc tam lietotně izvēlieties apakšsada|u MyTools vai Connectivity.
• Uz mobilās gala ierīces displeja tiek parādīti visi turpmākie soli elektroinstrumenta savienošanai ar gala ierīci.

Datu pārsūtišana, izmantojot Bluetooth®

lebūvētais Bluetooth ^* Low Energy Module nosūta signālu regulāros intervālos. Atkarībā no apkārtējās vides var būt nepieciešami vairāki raidišanas intervāli, līdz elektroinstruments tiek atpazīts. Ja elektroinstrumentu neizdodas atpazīt, pārbaudiet tālāk norādīto.

• Vai attālums līdz mobilajai gala ierīcei nav pārāk liels? Samaziniet attālumu starp mobilo gala ierīci un elektroinstrumentu.
  – Izslēdziet un no jauna ieslēdziet interfeisu Bluetooth® savā mobilajā gala ierīcē. Pārbaudiet, vai tagad elektroinstruments tiek atpazīts.

Ar elektroinstrumentu saistitās funkcijas

Lietojot elektroinstrumentu kopā ar Bluetooth® Low Energy moduli, tam tiek nodrošinātas šādas savienojamības funkcijas:

• Registracija un personalizēšana
• Statusa pârbaude, brîdinājuma ziņojumu saņemšana
• Vispārējas informācijas saņemšana un iestatījumi
• Pārvaldība
• Asmens kustību biežuma programmēšana
• ASC (GST 18V-155 SC) ieslēgšana/izslēgšana un regulēšana

- Brīdinājuma ziņojumi (temperatūras izraisīta aizsardzība pret pārslodzi, izslēgšanās trieciena dēļ)

Apkalpošana un apkope

Apkalpošana un tirišana

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
▶ Lai elektroinstruments darbotos droši un bez atteikumiem, reguläri tīriet tā korpusu un ventilācijas atveres.

Regulārī tīriet zāga asmens stiprinājumu. Šim nolūkam izņemiet zāga asmeni no elektroinstrumenta un viegli uzsitiet ar elektroinstrumentu pa līdzenu virsmu.

Ja elektroinstrumentā iekļūst liels daudzums netīrumu, var tikt traucēta tā normāla funkcionēšana. Tāpēc, zāgējot materiālus, kuru apstrādes gaitā izdalās liels putekļu daudzums, neizvēlieties zāgēšanas virzienu no lejas augšup un nestrādājiet, paceļot instrumentu virs galvas.

Ja ir nosprostojusies putekļu izvadišanas īscaurule, izslēdziet elektroinstrumentu, atvienojiet no īscaurules vakuumsūcēju un tad atbrīvojiet to no putekļiem un skaidām.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tâlr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

leteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacijumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtijuma iesainošanas un markešanas noteikumi. Tāpēc sūtijumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot ari ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi elektroinstrumenti un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atseviški un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Akumulatori/baterijas:

Litija-jonu:

Lūdzam ievērot sadalā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 284).

Lietuvių k.

Saugos nuorodos
