Tipo de producto	Sierra caladora inalámbrica
Marca	Bosch
Modelo	GST 18V155 BC Professional
Tensión nominal	18 V
Velocidad de corte en vacío	0 – 3 800 min⁻¹ (variable)
Carrera	26 mm
Profundidad de corte máx. (madera)	155 mm
Profundidad de corte máx. (aluminio)	20 mm
Profundidad de corte máx. (acero sin alear)	10 mm
Peso (según batería)	2,3 – 3,3 kg
Nivel de presión acústica	89 dB(A)
Nivel de potencia acústica	100 dB(A)
Incertidumbre K	5 dB
Vibraciones (corte de paneles)	8 m/s² (K=1,5 m/s²)
Vibraciones (corte de chapas)	5 m/s² (K=1,5 m/s²)
Baterías compatibles	GBA 18V… / ProCORE18V…
Cargadores compatibles	GAL 18… / GAX 18… / GAL 36…
Transmisión de datos	Bluetooth® 4.2 Low Energy (alcance 30 m)
Movimiento pendular	4 posiciones (0, I, II, III)
Soplador	Activable/desactivable
Iluminación LED	Sí, ajustable mediante pantalla de control
Función Drop Control	Parada automática en caso de caída
Seguridad	Protección contra sobrecargas térmicas, doble bloqueo de la batería
Mantenimiento	Limpiar regularmente las ranuras de ventilación y el portahoja
Piezas de repuesto	Disponibles en www.bosch-pt.com
Reparabilidad	SAV Bosch (formulario en línea y servicio telefónico)

Preguntas frecuentes - GST 18V155 BC Professional BOSCH

¿Cómo cambiar la hoja de sierra?

Retire primero la batería. Tire de la palanca SDS (19) hacia adelante hasta el tope, inserte la hoja (16) en el portahoja (18) con los dientes orientados en el sentido del corte, luego suelte la palanca. Verifique el apriete y ajuste la guía de la hoja si es necesario.

¿Qué tipo de hoja usar?

Use únicamente hojas con vástago en T (de un solo gancho). La hoja debe ser adecuada para el material a cortar (madera, metal, plástico, etc.) y no más larga de lo necesario.

¿Cómo ajustar el movimiento pendular?

Use la palanca de selección (22) para elegir entre 4 posiciones: 0 (sin pendular), I (bajo), II (medio), III (máx). Para cortes limpios, use un pendular bajo; para madera, se recomienda el máximo.

¿Cómo activar el soplador?

Coloque el botón (23) en la posición I para activar el soplador (madera, plásticos que generan virutas). Posición 0 para desactivarlo (metal o con aspiradora).

¿Cómo ajustar la velocidad de corte en el modelo BC?

La velocidad de corte varía continuamente según la presión ejercida sobre el interruptor de encendido/apagado (21). También puede preseleccionar una velocidad de corte con la tecla (9) en la pantalla de control, de 1 a 6.

¿Qué hacer en caso de sobrecalentamiento de la herramienta?

La barra de estado (5) se vuelve amarilla o roja. Deje enfriar la herramienta haciéndola funcionar en vacío a velocidad máxima durante unos 3 minutos (después de retirar la hoja).

¿Cómo conectar la sierra a un aspirador?

Monte la cubierta de aspiración (28) y coloque el tubo (29) en la placa base. Conecte una manguera de aspiración (30) al tubo y a un aspirador adecuado. Desactive el soplador durante la aspiración.

¿Cuál es la función Drop Control y cómo reiniciarla?

La función Drop Control detiene automáticamente la herramienta en caso de caída. La barra de estado parpadea en rojo. Para volver a encender, accione el interruptor de encendido/apagado (21) dos veces (SC) o manténgalo presionado (BC).

¿Cómo limpiar la herramienta?

Retire la batería. Limpie regularmente las ranuras de ventilación con un cepillo suave. Para el portahoja, retire la hoja y golpee suavemente la herramienta para eliminar el polvo.

¿Dónde encontrar piezas de repuesto o reparar la herramienta?

Las piezas de repuesto están disponibles en www.bosch-pt.com. Para una reparación, use el formulario SAV DIRECT en el sitio web o contacte al Servicio al Cliente Bosch al 09 70 82 12 26.

MANUAL DE USUARIO GST 18V155 BC Professional BOSCH

Indicaciones de seguridad

Indicaciones generales de seguridad para herramientas eléctricas

ADVERTEN- CIA

Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y las especificacio-

nes entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendío y/o una lesión grave.

Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

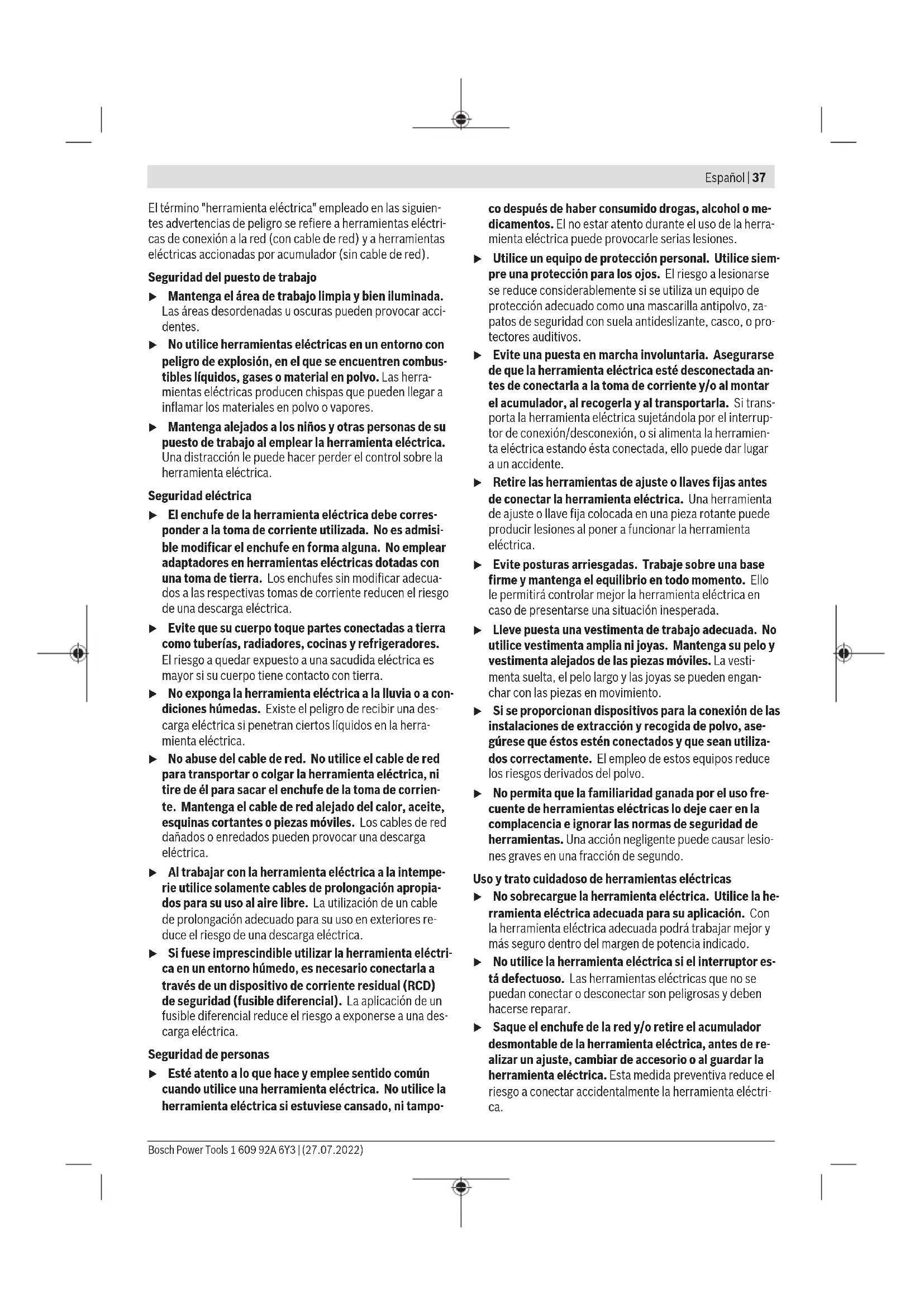

El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (sin cable de red).

Seguridad del puesto de trabajo

Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar accidentes.
No utilice herramientas eléctricas en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

Seguridad eléctrica

El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.
No exponga la herramienta eléctrica a la lluvia o a condiciones húmedas. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
No abuse del cable de red. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.
Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso al aire libre. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.
Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un dispositivo de corriente residual (RCD) de seguridad (fusible diferencial). La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

Seguridad de personas

Esté atento a lo que hace y emplee sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta eléctrica si estuviese cansado, ni tampo-

co después de haber consumido drogas, alcohol o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.

▶ Utilice un equipo de protección personal. Utilice siempre una protección para los ojos. El riesgo a lesionarse se reduce considerablemente si se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
Evite una puesta en marcha involuntaria. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente.
▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica.
Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.
Si se proporcionan dispositivos para la conexión de las instalaciones de extracción y recogida de polvo, asegúrese que éstos estén conectados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.
No permita que la familiaridad ganada por el uso frecuente de herramientas eléctricas lo deje caer en la complacencia e ignorar las normas de seguridad de herramientas. Una acción negligente puede causar lesiones graves en una fracción de segundo.

Uso y trato cuidadoso de herramientas eléctricas

No sobrecargue la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para su aplicación. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
No utilice la herramienta eléctrica si el interruptor está defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.
▶ Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de realizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica.

38 | Español

▶ Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.
▶ Cuide las herramientas eléctricas y los accesorios. Controle la alineación de las piezas móviles, rotura de piezas y cualquier otra condición que pudiera afectar el funcionamiento de la herramienta eléctrica. En caso de daño, la herramienta eléctrica debe repararse antes de su uso. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
- Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.
▶ Utilice la herramienta eléctrica, los accesorios, los útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
Mantenga las empuñaduras y las superficies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las superficies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.

Trato y uso cuidadoso de herramientas accionadas por acumulador

Solamente recargar los acumuladores con los cargadores especificados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.
▶ Utilice las herramientas eléctricas sólo con los acumuladores específicamente designados. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
▶ Si no utiliza el acumulador, guárdelo separado de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a ayuda médica. El líquido del acumulador puede irritar la piel o producir quemaduras.
No emplee acumuladores o útiles dañados o modificados. Los acumuladores dañados o modificados pueden comportarse en forma imprevisible y producir un fuego, explosión o peligro de lesión.
No exponga un paquete de baterías o una herramienta eléctrica al fuego o a una temperatura demasiado alta.

La exposición al fuego o a temperaturas sobre 130 °C puede causar una explosión.

▶ Siga todas las instrucciones para la carga y no cargue nunca el acumulador o la herramienta eléctrica a una temperatura fuera del margen correspondiente especificado en las instrucciones. Una carga inadecuada o a temperaturas fuera del margen especificado puede dañar el acumulador y aumentar el riesgo de incendio.

Servicio

• Únicamente deje reparar su herramienta eléctrica por un experto cualificado, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.
  No repare los acumuladores dañados. El mantenimiento de los acumuladores sólo debe ser realizado por el fabricante o un servicio técnico autorizado.

Instrucciones de seguridad para sierras de calar

Sujete la herramienta eléctrica por las superficies de agarre aisladas al realizar trabajos en los que el accesorio de corte pueda entrar en contacto con conductores eléctricos ocultos. En el caso del contacto del accesorio de corte con conductores "bajo tensión", las partes metálicas expuestas de la herramienta eléctrica pueden quedar "bajo tensión" y dar al operador una descarga eléctrica.
Utilice mordazas u otra forma práctica de asegurar y apoyar la pieza de trabajo en una plataforma estable. La sujeción de la pieza de trabajo con las manos o contra el cuerpo hace que esté inestable y puede llevar a perder el control.
Mantenga alejadas las manos del área de corte. No alcance debajo de la pieza de trabajo. Podría accidentarse al tocar la hoja de sierra.
Solamente aproxime la herramienta eléctrica en funcionamiento contra la pieza de trabajo. En caso contrario puede que retroceda bruscamente el aparato al engancharse el útil en la pieza de trabajo.
Asegúrese de que la placa base descanse de forma segura durante el aserrado. Una hoja de sierra ladeada puede romperse o provocar un retroceso brusco del aparato.
Al terminar el proceso de trabajo, desconecte la herramienta eléctrica y espere a que ésta se haya detenido completamente antes de sacar la hoja de sierra de la ranura de corte. Ello le permite depositar de forma segura la herramienta eléctrica sin peligro de que ésta retroceda de forma brusca.
Espere a que se haya detenido la herramienta eléctrica antes de depositarla. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica.
Solamente utilice hojas de sierra sin daños y en perfecto estado. Las hojas de sierra deformadas o melladas pueden romperse, mermar la calidad de corte, o provocar un retroceso brusco del aparato.

▶ Después de desconectar el aparato no trate de frenar la hoja de sierra contrapresionándola lateralmente. La hoja de sierra podría dañarse, romperse o provocar un retroceso brusco del aparato.
▶ Utilice la herramienta eléctrica únicamente con la pla- ca base. Al trabajar sin placa base, existe el riesgo de no poder controlar la herramienta eléctrica.
Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales.
En caso de daño y uso inapropiado del acumulador pueden emanar vapores. El acumulador se puede quemar o explotar. En tal caso, busque un entorno con aire fresco y acuda a un médico si nota molestias. Los vapores pueden llegar a irritar las vías respiratorias.
▶ No intente abrir el acumulador. Podría provocar un cortocircuito.
Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se puede generar un cortocircuito interno y el acumulador puede arder, humear, explotar o sobrecalentarse.
▶ Utilice el acumulador únicamente en productos del fabricante. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa.

Proteja la batería del calor excesivo, además de, p. ej., una exposición prolongada al sol, la suciedad, el fuego, el agua o la humedad.

Existe riesgo de explosión y cortocircuito.

¡Cuidado! El uso de la herramienta eléctrica con Bluetooth ^ puede provocar anomalías en otros aparatos y equipos, en aviones y en aparatos médicos (p. ej. marcapasos, audífonos, etc.). Tampoco puede descartarse por completo el riesgo de daños en personas y animales que se encuentren en un perímetro cercano. No utilice la herramienta eléctrica con Bluetooth ^ cerca de aparatos médicos, gasolineras, instalaciones químicas, zonas con riesgo de explosión ni en zonas con atmósfera potencialmente explosiva. No utilice tampoco la herramienta eléctrica con Bluetooth ^* a bordo de aviones. Evite el uso prolongado de este aparato en contacto directo con el cuerpo.

La marca de palabra Bluetooth® como también los símbolos (logotipos) son marcas registradas y propiedad de Bluetooth SIG, Inc. Cada utilización de esta marca de palabra/símbolo por Robert Bosch Power Tools GmbH tiene lugar bajo licencia.

Descripción del producto y servicio

Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.

Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada para serrar y recortar sobre una base firme, madera, plástico, metal, planchas de cerámica, caucho y laminado/HPL (High Pressure Laminate). Es adecuada para efectuar cortes rectos y en curva. Utilice las hojas de sierra recomendadas.

Los datos y las configuraciones de la herramienta eléctrica se transmiten por el módulo Bluetooth ^® Low Energy Module integrado, mediante la tecnología de radiocomunicación Bluetooth ^® , entre la herramienta eléctrica y un aparato móvil final.

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.

(1) Empuñadura (zona de agarre aislada)
(2) Interfaz de usuario
(3) Indicador de teléfono inteligente (interfaz de usuario)
(4) Indicador ASC (interfaz de usuario) (GST 18V-155 SC)
(5) Indicador del estado de la herramienta eléctrica (interfaz de usuario)
(6) Indicados de luz de trabajo (interfaz de usuario)
(7) Tecla de luz de trabajo (interfaz de usuario)
(8) Indicador de nivel de número de carreras (interfaz de usuario)
(9) Tecla de preselección de número de carreras (interfaz de usuario)
(10) Acumulador ^a)
(11) Tecla de desenclavamiento del acumulador ^a)
(12) Tecla de desenclavamiento del racor de aspiración
(13) Placa base
(14) Placa deslizante de plástico
(15) Guía de hojas de sierra
(16) Hoja de sierra
(17) Protección contra contacto
(18) Alojamiento de la hoja de sierra
(19) Palanca SDS para desenclavamiento de la hoja de sierra
(20) Luz de trabajo
(21) Interruptor de conexión/desconexión
(22) Palanca para ajuste del movimiento pendular

40 | Español

(23) Interruptor de soplador de virutas
(24) Orificio de ajuste de guía de hoja de sierra
(25) Bloqueo de conexión para interruptor de conexión/desconexión (GST 18V-155 BC)
(26) Llave macho hexagonal
(27) Protección para cortes limpios
(28) Cubierta protectora para aspiración
(29) Racor de aspiración
(30) Manguera de aspiración ^a)

(31) Guía para el tope paralelo
(32) Tornillo de sujeción del tope paralelo ^a)
(33) Tope paralelo ^a)
(34) Carril guía ^a)
(35) Adaptador de riel de guía ^a)
(36) Cortador de círculos ^a)

a) Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.

Datos técnicos

Sierra de calar accionada por acumulador GST 18V-155 SC GST 18V-155 BC

Número de artículo		3 601 EB0 0.. 3 601 EB1 0..
Tensión nominal V= 18 18
Número de carreras en vacío n_o min	-1	800–3800	0–3800
Carrera mm 26 26
Máx. profundidad de corte
– en madera mm 155 155
– en aluminio mm 20 20
– en acero (no aleado) mm 10 10
Peso según EPTA-Procedure 01:2014 kg 2,3–3,3		^A)	2,3–3,3 ^A)
Temperatura ambiente recomendada durante la carga	°C	0 ... +35	0 ... +35
Temperatura ambiente permitida durante el funcionamiento ^B) y enel almacenamiento	°C	-20 ... +50	-20 ... +50
Acumuladores recomendados		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Cargadores recomendados		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

Transmisión de datos

Bluetooth®C)			Bluetooth® 4.2(Low Energy)	Bluetooth® 4.2(Low Energy)
Alcance de señal máx. D)		m 30 30
Gama de frecuencias de servicio MHz	2400–2483,5	2400–2483,5
Potencia de emisión máx.		mW	< 1	< 1

A) depende de la bateria utilizada
B) Potencia limitada a temperaturas < 0 °C
C) Los dispositivos móviles deben ser compatibles con aparatos Bluetooth®-Low-Energy (versión 4.2) y asistir el Generic Access Profile (GAP).
D) El alcance puede variar fuertemente según las condiciones exteriores, inclusive el receptor utilizado. En el interior de espacios cerrados y por barreras metálicas (p. ej. paredes, estanterías, maletas, etc.), el alcance del Bluetooth® puede ser menor.

Información sobre ruidos y vibraciones

GST 18V-155 SC GST 18V-155 BC
Valores de emisión de ruidos determinados según EN 62841-2-11.

El nivel de ruido valorado con A de la herramienta eléctrica asciende típicamente a:
Nivel de presión sonora	dB(A)	89 89
Nivel de potencia acústica	dB(A)	100 100

	GST 18V-155 SC GST 18V-155 BC
Inseguridad K dB	5		5
¡Usar protección auditiva!
Valores totales de vibraciones a_h (suma de vectores de tres direcciones) e inseguridad K determinados según EN 62841-2-11:
Serrado de tablero de aglomerado de madera con hoja de sierra T 144 DP:
a_h,H	m/s ^2	8	8
K m/s	2	1,5	1,5
Serrado de chapa de metal con hoja de sierra T 118 AF (con escalón de número de carreras 4):
a_h,M	m/s ^2	7	5
K m/s	2	1,5	1,5

El nivel de vibraciones y el valor de emisiones de ruidos indicados en estas instrucciones han sido determinados según un procedimiento de medición normalizado y pueden servir como base de comparación con otras herramientas eléctricas. También son adecuados para estimar provisionalmente la emisión de vibraciones y ruidos.

El nivel de vibraciones y el valor de emisiones de ruidos indicados han sido determinados para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones y el valor de emisiones de ruidos pueden ser diferentes si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fue-se deficiente. Ello puede suponer un aumento drástico de la emisión de vibraciones y de ruidos durante el tiempo total de trabajo.

Para determinar con exactitud las emisiones de vibraciones y de ruidos, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de las emisiones de vibraciones y de ruidos durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.

Acumulador

Bosch también vende herramientas eléctricas accionadas por acumulador sin acumulador. En el embalaje puede ver si un acumulador está incluido en el volumen de suministro de su herramienta eléctrica.

Carga del acumulador

Utilice únicamente los cargadores que se enumeran en los datos técnicos. Solamente estos cargadores han sido especialmente adaptados a los acumuladores de iones de litio empleados en su herramienta eléctrica.

Indicación: Los acumuladores de iones de litio se entregan parcialmente cargados debido a la normativa de transporte internacional. Con el fin de obtener la plena potencia del acumulador, cargue completamente el acumulador antes de su primer uso.

Montaje del acumulador

Desplace el acumulador cargado en el alojamiento del acumulador, hasta que encastre perceptible.

Desmontaje del acumulador

Para la extracción del acumulador, presione la tecla de desenclavamiento y retire el acumulador. No proceda con brusquedad.

El acumulador dispone de 2 etapas de enclavamiento para evitar que se salga en el caso de un accionamiento accidental de la tecla de desenclavamiento del acumulador. Mientras la batería esté montada en la herramienta eléctrica, permanecerá retenida en su posición mediante un resorte.

Indicador del estado de carga del acumulador

Los LEDs verdes del indicador del estado de carga del acumulador indican el estado de carga del acumulador. Por motivos de seguridad, la consulta del estado de carga es solo posible con la herramienta eléctrica parada.

Presione la tecla del indicador de estado de carga Ⓞ, para indicar el estado de carga. Esto también es posible con el acumulador desmontado.

Si tras presionar la tecla del indicador de estado de carga no se enciende ningún LED, significa que el acumulador está defectuoso y debe sustituirse.

El estado de carga del acumulador también se indica en la interfaz de usuario (ver "Indicadores de estado", Página 44).

Tipo de acumulador GBA 18V...

Diodo luminoso (LED) Capacidad

Luz permanente 3 × verde 60–100 %

Luz permanente 2 × verde 30–60 %

Luz permanente 1 × verde 5–30 %

Luz intermitente 1 × verde 0–5 %

42 | Español

Tipo de acumulador ProCORE18V...

Diodo luminoso (LED) Capacidad

Luz permanente 5 × verde 80–100 %

Luz permanente 4 × verde 60–80 %

Luz permanente 3 × verde 40–60 %

Luz permanente 2 × verde 20–40 %

Luz permanente 1 × verde 5–20 %

Luz intermitente 1 × verde 0–5 %

Indicaciones para el trato óptimo del acumulador

Proteja el acumulador de la humedad y del agua.

Únicamente almacene el acumulador en el margen de temperatura desde -20^ hasta 50^ . P.ej., no deje el acumulador en el coche en verano.

Limpie de vez en cuando las rejillas de refrigeración del acumulador con un pincel suave, limpio y seco.

Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse.

Observe las indicaciones referentes a la eliminación.

Montaje

Desmonte el acumulador antes de manipular la herramienta eléctrica (p. ej. en el mantenimiento, cambio de útil, etc.) así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.

Montaje y cambio de la hoja de sierra

Al montar o cambiar el útil utilice unos guantes de protección. Los útiles son afilados y se pueden calentar con el uso prolongado.

Selección de la hoja de sierra

Una vista de conjunto de hojas de sierra recomendadas se encuentra al final de estas instrucciones. Utilice solamente hojas de sierra con vástago de una leva (vástago en T). La longitud de la hoja de sierra no debe ser mayor que aquella precisada para el corte.

Para efectuar cortes en curva de radio pequeño emplee una hoja de sierra estrecha.

Colocar la hoja de sierra y ajustar la guía de la hoja de sierra (ver figuras A-B)

Limpie el vástago de la hoja de sierra antes de su montaje. Un vástago sucio no permite una sujeción firme del mismo.

En caso necesario, quite la cubierta protectora (28).

Tire la palanca SDS (19) hacia delante hasta el tope y manténgala en este lugar. Empuje la hoja de sierra (16), con los dientes en la dirección de corte, hasta que encastre en el alojamiento de la hoja de sierra (18).

Al colocar la hoja de sierra, asegúrese de que la hoja de sierra pase entre las mordazas de la guía de la hoja de sierra (15).

- Controle la sujeción firme de la hoja de sierra. Una hoja de sierra floja puede llegar a salirse de su alojamiento y lesionarle.

Para obtener un buen resultado de corte, las mordazas de la guía de la hoja de sierra (15) deben estar lo más cerca posible de la hoja de sierra (16) sin aprisionarla. Para ajustar la distancia al grosor de la hoja de sierra, puede ajustar una mordaza de la guía de la hoja de sierra.

Introduzca la llave macho hexagonal (26) en el orificio de ajuste (24) de la placa base. Gire la llave macho hexagonal según la marca situada junto a al orificio de ajuste (en el sentido de las agujas del reloj: reducción de la distancia; en el sentido contrario: aumento de la distancia). Asegúrese de que la hoja de sierra puede seguir moviéndose libremente.

Retirar la hoja de sierra (ver figura C)

Tire la palanca SDS (19) hacia delante hasta el tope y retire la hoja de sierra (16).

Protección para cortes limpios (ver figura D)

La protección para cortes limpios (27) (accesorio) puede evitar la rotura de la superficie en el aserrado de madera. La protección para cortes limpios sólo puede ser utilizada con determinados tipos de hojas de sierra.

Desplace la protección para cortes limpios (27) desde delante en la placa base (13).

Aspiración de polvo y virutas

El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas.

- A ser posible utilice un equipo para aspiración de polvo apropiado para el material a trabajar.

- Observe que esté bien ventilado el puesto de trabajo.

- Se recomienda una mascarilla protectora con un filtro de la clase P2.

Observe las prescripciones vigentes en su país sobre los materiales a trabajar.

▶ Evite acumulaciones de polvo en el puesto de trabajo. Los materiales en polvo se pueden inflamar fácilmente.

Cubierta protectora (ver figura E)

Monte la cubierta protectora (28), antes de conectar la herramienta eléctrica a una aspiración de polvo.

Coloque la cubierta protectora (28) (accesorio) con el soporte en el lado de la protección contra contacto (17). Pre-

sione la cubierta protectora desde el otro lado de la protección contra contacto, de manera que el soporte encaje en ella.

Retire la cubierta protectora (28) para los trabajos sin aspiración de polvo. Para ello, sujétela por un lado y tire hacia delante desde la protección contra contacto accidental (17).

Conexión de la aspiración de polvo (ver figuras F-H)

Retire el acumulador (10), antes de introducir o retirar el racor de aspiración.

Coloque el racor de aspiración (29) en la abertura de la pla- ca base (13).

Inserte una manguera de aspiración (30) (accesorio) sobre el racor de aspiración (29). Empalme la manguera de aspiración (30) con una aspiradora (accesorio).

Encontrará un resumen de las conexiones a distintas aspiradoras al final de estas instrucciones.

Desconecte el soplador de virutas, si ha conectado la aspiración de polvo.

El aspirador debe ser adecuado para el material a trabajar.

Para aspirar polvo especialmente nocivo para la salud, cancerígeno, o polvo seco utilice un aspirador especial.

Para volver a retirar el racor de aspiración (29), presione la tecla de desenclavamiento (12) y extraiga el racor de aspiración de la placa base (13).

Operación

Modos de operación

Desmonte el acumulador antes de manipular la herramienta eléctrica (p. ej. en el mantenimiento, cambio de útil, etc.) así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.

Ajuste del movimiento pendular

El movimiento pendular, ajustable en cuatro niveles, permite adaptar de forma óptima la velocidad, el rendimiento y la calidad del corte, al material a trabajar.

Con la palanca de ajuste (22) puede ajustar el movimiento pendular también durante el servicio.

Escalón 0 Sin movimiento pendular

Escalón I Movimiento pendular pequeño

Escalón II Movimiento pendular mediano

Escalón III (MÁX.) Movimiento pendular grande

El nivel de movimiento pendular para una aplicación concreta conviene determinarlo probando. Tener en cuenta aquí las siguientes recomendaciones:

- Reducir, o incluso anular, el nivel del movimiento pendular cuanto más fino y limpio deba ser el canto cortado.

- Desconecte el movimiento pendular al mecanizar materiales delgados (p. ej. chapas).

- Trabaje los materiales duros (p. ej. acero) con un movimiento pendular pequeño.

- Al serrar materiales blandos y madera, puede utilizar el nivel de movimiento pendular máximo.

Soplador de virutas

Con la corriente de aire del soplador de virutas, la línea de corte puede mantenerse libre de virutas.

Conexión del soplador de virutas: Para trabajos de arranque de virutas grandes en madera, plástico, etc., presione el interruptor (23) a la posición I.

Desconexión del soplador de virutas: Para trabajos en metal y cuando el sistema de aspiración de polvo está conectado, presione el interruptor (23) a la posición 0.

Puesta en marcha

Asegúrese de que puede operar el interruptor de conexión/desconexión sin soltar el mango.

Para conectar la herramienta eléctrica, desplace el interruptor de conexión/desconexión (21) derecho o izquierdo hacia delante hasta el tope y luego suéltelo.

Indicación: En la conexión, el interruptor de conexión/desconexión (21) debe pulsarse hacia delante durante más tiempo que en la desconexión, para evitar que se encienda involuntariamente.

Para desconectar la herramienta eléctrica, desplace el interruptor de conexión/desconexión (21) derecho o izquierdo de nuevo hacia delante hasta el tope y luego suéltelo.

Conexión/desconexión y control del número de carreras (GST 18V-155 BC)

Para conectar la herramienta eléctrica, presione primero al lado del símbolo sobre el bloqueo de conexión (25) para desactivarlo. A continuación, presione el interruptor de conexión/desconexión (21) y manténgalo pulsado.

El número de carreras de la herramienta eléctrica conectada lo puede regular de modo continuo, según la presión ejercida sobre el interruptor de conexión/desconexión (21).

Una leve presión sobre el interruptor de conexión/desconexión (21) origina un número de carreras bajo. Incrementando paulatinamente la presión va aumentando el número de carreras en igual medida.

El número de carreras máximo depende del nivel de número de carreras establecido en la interfaz de usuario.

Para desconectar la herramienta eléctrica, suelte el interruptor de conexión/desconexión (21). Active el bloqueo de conexión (25), presionando al lado del símbolo sobre el bloqueo de conexión.

Desconexión de choque

La desconexión de choque integrada desconecta la herramienta eléctrica, tan pronto ésta incide en el suelo tras una caída.

Si se ha activado la desconexión de choque, el indicador de estado (5) parpadea en rojo. Las informaciones sobre el motivo de la desconexión las encuentra en la aplicación Bosch

Toolbox.

44 | Español

Conectar de nuevo la herramienta eléctrica:

• GST 18V-155 SC: Desplace el interruptor de conexión/desconexión (21) derecho o izquierdo dos veces hacia delante hasta el tope y luego suéltelo.
• GST 18V-155 BC: Presione el interruptor de conexión/ desconexión (21) y manténgalo pulsado.

Puede desactivar la desconexión de choque a través de la aplicación Bosch Toolbox.

Interfaz de usuario

La interfaz de usuario sirve:

• para la indicación de estado de la herramienta eléctrica
• para la conexión/desconexión de la luz de trabajo
• para la preselección/control del número de carreras
• para el control del ASC en el nivel de número de carreras 6 (GST 18V-155 SC, con ajuste de fábrica)
• para la señalización de advertencias en la aplicación (protección contra la sobrecarga en función de la temperatura, desconexión de choque)

Indicadores de estado

Color de indicador de estado (5)	Significado Remedio
- Herramienta eléctrica desconectada -
verde Herramienta eléctrica conectada y lista para el funcionamiento	-
amarillo Temperatura crítica alcanzada Retire la hoja de sierra y deje funcionar la herramienta eléctrica durante aprox. 3 min a las carre-ras máximas, para que se refrigere.
Acumulador casi vacío Cargue el acumulador.
rojo La herramienta eléctrica está sobrecalentada. Deje enfriar la herramienta eléctrica.
Acumulador vacío Cargue el acumulador.
rojo parpadeante Desconexión de choque activada Lea el mensaje en el aparato final móvil.
azul Herramienta eléctrica conectada por Bluetooth® con un aparato final móvil	-
azul parpadeante Transferencia de datos -

Conexión/desconexión de la luz de trabajo LED

Para conectar o desconectar la luz de trabajo (20) presione la tecla de la luz de trabajo (7), hasta que en el indicador luz de trabajo (6) aparezca el estado deseado.

▶ No mire directamente hacia la luz de trabajo, ya que ello puede deslumbrarle.

Preselección del número de carreras

Con la tecla de preselección del número de carreras (9) puede preseleccionar el número de carreras y modificarlo durante el funcionamiento. Presione la tecla de preselección del número de carreras repetidamente, hasta que aparezca el nivel de número de carreras en el indicador de nivel de número de carreras (8). Al desconectar la herramienta eléctrica, se memoriza el último nivel de número de carreras ajustado.

Niveles de número de carreras disponibles:

• GST 18V-155 SC: Niveles de número de carreras 1–6 así como adicionalmente nivel de número de carreras 6 con ASC (indicador ASC (4) iluminado)
• GST 18V-155 BC: Niveles de número de carreras 1–6; el número de carreras puede controlarse adicionalmente mediante el interruptor de conexión/desconexión (21), hasta el número de carreras máximo del nivel de número de carreras ajustado

Puede modificar tanto los valores como la cantidad de niveles de número de carreras preajustados a través de la aplicación Bosch Toolbox.

El número de carreras precisado depende del material y condiciones de trabajo, siendo conveniente determinarlo probando.

Se recomienda reducir el número de carreras al serrar plástico y metal.

Control del número de carreras a través de ASC (Adaptive Speed Control) (GST 18V-155 SC)

Para obtener un corte más preciso, el número de carreras puede reducirse automáticamente mediante el ASC antes de colocar la hoja de sierra en la pieza. Cuando la hoja de sierra toca la pieza, el número de carreras se incrementa automáticamente hasta el nivel de número de carreras ajustado.

En el ajuste de fábrica, el nivel de número de carreras 6 está disponible con o sin ASC. Para el funcionamiento con ASC, presione repetidamente la tecla preselección de número de carreras (9), hasta que se ilumine el indicador ASC (4) y aparezca A en el indicador de nivel de número de carreras (8).

También puede activar y desactivar el ASC para otros niveles de número de carreras a través de la aplicación Bosch Toolbox. En caso de una configuración modificada y ASC conec-

tado se ilumina únicamente el indicador ASC (4); en el indicador nivel de número de carreras (8) ya no aparece A.

Instrucciones para la operación

Desmonte el acumulador antes de manipular la herramienta eléctrica (p. ej. en el mantenimiento, cambio de útil, etc.) así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.
▶ Desconecte inmediatamente la herramienta eléctrica en caso de bloquearse la hoja de sierra.
▶ Siempre utilice una base de asiento firme al serrar piezas pequeñas o delgadas.

Antes de serrar madera, tablas de virutas aglomeradas, materiales de construcción, etc., asegúrese de que no contengan objetos extraños como clavos ni tornillos o similares y eliminarlos si es necesario.

Las sierras de calar están diseñadas principalmente para realizar cortes curvos. En la composición del stock de Bosch también se pueden adquirir accesorios que permiten realizar cortes rectos o circulares (según el modelo de sierra de calar, p. ej. el tope paralelo, el riel de guía o el cortador de círculos).

Las sierras de calar manuales generalmente tienden a "desviarse", es decir, la precisión del ángulo y del corte ya no se da bajo ciertas circunstancias. Los factores decisivos que influyen en la precisión son el grosor de la hoja de sierra, la longitud de corte así como la densidad del material y el grosor de la pieza.

Por lo tanto, compruebe siempre con cortes de prueba si el resultado de corte del sistema seleccionado cumple con los requisitos de su aplicación.

Tope paralelo (accesorio) (ver figura I)

Para los trabajos con el tope paralelo (33), el grosor de la pieza no debe superar los 30 mm.

Suelte el tornillo de sujeción (32) y desplace la escala del tope paralelo a través de la guía (31) en la placa base. Ajuste el ancho de corte deseado como valor de escala en el borde interior de la placa base. Apriete el tornillo de sujeción (32).

Adaptador de riel de guía (accesorio) (ver figura J)

El adaptador de riel guía (35) se necesita:

• para cortes rectos con la ayuda de un riel de guía (34) (accesorio)
• para cortes circulares con el cortador de círculos (36) (accesorio)

Asegúrese de que la placa deslizante de plástico (14) está montada en la placa base (13). Coloque la herramienta eléctrica en el adaptador de riel de guía (35).

Para el uso del adaptador de riel de guía, observe sus instrucciones de servicio.

Cortador de círculos (accesorio) (ver figura K)

Es posible realizar cortes circulares precisos con la ayuda del cortador de círculos (36) y el adaptador de riel de guía (35). Para el uso del cortador de círculos, observe sus instrucciones de servicio.

Refrigerante/lubricante

Al serrar metal se recomienda aplicar un líquido refrigerante o lubricante a lo largo de la línea de corte para reducir el calentamiento del material.

Funciones de conectividad

Requisitos del sistema para utilizar la aplicación App

Requisitos del sistema

Aparato final móvil (tablet, teléfono inteligente)	Android 6.0 (y superior)
	iOS 11 (y superior)

Instalación y configuración de la aplicación App

Para utilizar las funciones de conectividad, primero hay que instalar la aplicación App – específica para el dispositivo final.

• Descarguese la App a través de un correspondiente App Store (Apple App Store, Google Play Store).
  Indicación: Se requiere una cuenta de usuario en un AppStore correspondiente.

Nombre de la App iOS Android

Bosch Toolbox

• A continuación, seleccione en la aplicación App el subapartado My Tools o Connectivity.
• El display de su aparato final móvil indica todos los pasos siguientes para la conexión de la herramienta eléctrica con el aparato final.

Transmisión de datos a través de Bluetooth®

El módulo Bluetooth ^® Low Energy Module integrado envía una señal a intervalos regulares. Según el ambiente, se pueden necesitar varios intervalos de emisión, antes que se detecte la herramienta eléctrica. Si no se detecta la herramienta eléctrica, verifique lo siguiente:

• ¿Es demasiado grande la distancia al aparato final móvil? Reduzca la distancia entre el aparato final móvil y la herramienta eléctrica.
• Desconecte y conecte de nuevo Bluetooth® en su aparato final móvil.
  Compruebe, si se detecta ahora la herramienta eléctrica.

Funciones en combinación con la herramienta eléctrica

En combinación con el módulo Bluetooth® Low Energy Module están a disposición las siguientes funciones de conectividad para la herramienta eléctrica:

- Registro y personalización

46 | Español

• Comprobación de estado, emisión de mensaje de advertencia
• Informaciones generales y configuraciones
• Administración
• Programación de los niveles de número de carreras
• Conexión/desconexión y control de ASC (GST 18V-155 SC)
• Mensajes de advertencia (protección contra sobrecarga en función de la temperatura, desconexión de choque)

Mantenimiento y servicio

Mantenimiento y limpieza

Desmonte el acumulador antes de manipular la herramienta eléctrica (p. ej. en el mantenimiento, cambio de útil, etc.) así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.
- Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.

Limpie periódicamente el alojamiento de la hoja de sierra. Para ello desmonte la hoja de sierra de la herramienta eléctrica y golpee ligeramente ésta contra una superficie plana. Un ensuciamiento excesivo de la herramienta eléctrica puede provocar que ésta funcione deficientemente. Por lo tanto, no corte materiales que generen mucho polvo desde abajo o sobre la cabeza.

Si se obtura la salida de polvo, desconecte la herramienta eléctrica, quite la aspiración de polvo y elimine el polvo y las virutas.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encuentran también bajo: www.bosch-pt.com El equipo asesor de aplicaciones de Bosch le ayuda gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: [phone]

Direcciones de servicio adicionales se encuentran bajo: www.bosch-pt.com/serviceaddresses

Transporte

Los acumuladores de iones de litio recomendados están sujetos a los requerimientos de la ley de mercancías peligrosas. Los acumuladores pueden ser transportados por carretera por el usuario sin más imposiciones.

En el envío por terceros (p.ej., transporte aéreo o por agencia de transportes) deberán considerarse las exigencias especiales en cuanto a su embalaje e identificación. En este caso deberá recurrirse a los servicios de un experto en mercancías peligrosas al preparar la pieza para su envío.

Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos cúbralos con cinta adhesiva y embale el acumulador de manera que éste no se pueda mover dentro del embalaje. Observe también las prescripciones adicionales que pudieran existir al respecto en su país.

Eliminación

Las herramientas eléctricas, acumuladores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.

¡No arroje las herramientas eléctricas, acumuladores o pilas a la basura!

Sólo para los países de la UE:

De acuerdo con la directiva europea 2012/19/UE sobre aparatos eléctricos y electrónicos de desecho y su realización en la legislación nacional y la directiva europea 2006/66/CE, las herramientas eléctricas que ya no son aptas para su uso y respectivamente los acumuladores/las pilas defectuosos o vacíos deberán ser recogidos por separado y reciclados de manera respetuosa con el medio ambiente.

En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.

Accumuladores/pilas:

lones de Litio:

Por favor, observe las indicaciones en el apartado Transporte (ver "Transporte", Página 46).

Informaciones adicionales para México

La operación de este equipo está sujeta a las siguientes dos condiciones

1. Es posible que este equipo o dispositivo no cause interferencia perjudicial.

2. Este equipo o dispositivo debe aceptar cualquier interferencia. Incluyendo la que pueda causar su operación no deseada.

El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.

Português

acumuladores for utilizado para carregar acumuladores de outros tipos.

(36) Cortador circular ^a)

Tipo de bateria GBA 18V...

On

LED Capacidade

Luz permanente 3 × verde 60–100 %

Luz permanente 2 × verde 30–60 %

Luz permanente 1 × verde 5–30 %

Luz intermitente 1 × verde 0–5 %

Tipo de bateria ProCORE18V...

LED Capacidade

Luz permanente 5 × verde 80-100 %

Luz permanente 4 × verde 60-80 %

Luz permanente 3 × verde 40-60 %

Luz permanente 2 × verde 20-40 %

Luz permanente 1 × verde 5-20 %

Luz intermitente 1 × verde 0-5 %

Seleccionar lâmina de serra

Dispositivo de sopro de aparas

Interface de utilizador

A interface de utilizador serve:

Indicadores de estado
