GST 18V155 BC Professional - Ара BOSCH - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Сымсыз лобзик
Бренд	Bosch
Модель	GST 18V155 BC Professional
Номиналды кернеу	18 В
Бос жүрістегі кесу жиілігі	0 – 3 800 мин⁻¹ (айнымалы)
Жүріс	26 мм
Ең үлкен кесу тереңдігі (ағаш)	155 мм
Ең үлкен кесу тереңдігі (алюминий)	20 мм
Ең үлкен кесу тереңдігі (легирленбеген болат)	10 мм
Салмағы (аккумуляторға байланысты)	2,3 – 3,3 кг
Дыбыс қысымының деңгейі	89 дБ(А)
Дыбыс қуатының деңгейі	100 дБ(А)
К белгісіздігі	5 дБ
Діріл (панельдерді кесу)	8 м/с² (K=1,5 м/с²)
Діріл (парақтарды кесу)	5 м/с² (K=1,5 м/с²)
Үйлесімді аккумуляторлар	GBA 18V… / ProCORE18V…
Үйлесімді зарядтағыштар	GAL 18… / GAX 18… / GAL 36…
Деректер беру	Bluetooth® 4.2 Low Energy (30 м диапазон)
Маятникті қозғалыс	4 позиция (0, I, II, III)
Үрлеу	Қосу/өшіру
Жарықтандыру LED	Иә, басқару экранынан реттеледі
Drop Control функциясы	Құлаған кезде автоматты түрде тоқтау
Қауіпсіздік	Жылулық шамадан тыс жүктемеден қорғау, аккумулятордың қосарлы бекітілуі
Күтім	Желдету саңылауларын және ара ұстағышты үнемі тазалау
Қосалқы бөлшектер	www.bosch-pt.com сайтында қолжетімді
Жөндеу мүмкіндігі	Bosch SAV (онлайн пішім және телефондық қызмет)

Жиі қойылатын сұрақтар - GST 18V155 BC Professional BOSCH

Ара жүзін қалай ауыстыруға болады?

Алдымен аккумуляторды алыңыз. SDS тұтқасын (19) алға қарай тоқтағанша тартыңыз, ара жүзін (16) ара ұстағышқа (18) кесу бағытында тістерімен салыңыз, содан кейін тұтқаны жіберіңіз. Қатайтуды тексеріп, қажет болса, ара бағыттағышты реттеңіз.

Қандай ара жүзін қолдану керек?

Тек T-бекіткіші бар ара жүздерін қолданыңыз (қарапайым ілінісу). Ара жүзі кесілетін материалға (ағаш, металл, пластик және т.б.) бейімделген және қажеттіден ұзын болмауы керек.

Маятникті қозғалысты қалай реттеуге болады?

Таңдау тұтқасын (22) пайдаланып, 4 позицияның бірін таңдаңыз: 0 (маятник жоқ), I (әлсіз), II (орташа), III (макс). Таза кесу үшін әлсіз маятникті пайдаланыңыз; ағаш үшін макс ұсынылады.

Үрлеуді қалай қосуға болады?

Түймені (23) I позициясына қойып, үрлеуді қосыңыз (ағаш, жоңқа шығаратын пластиктер). Өшіру үшін 0 позициясы (металл немесе шаңсорғышпен).

BC үлгісінде кесу жиілігін қалай реттеуге болады?

Кесу жиілігі Қосу/Өшіру қосқышына (21) басқан күшке қарай үздіксіз өзгереді. Сондай-ақ басқару экранындағы (9) түймешігімен кесу жиілігін алдын ала таңдауға болады, 1-ден 6-ға дейін.

Құрал қызып кеткен жағдайда не істеу керек?

Күй жолағы (5) сары немесе қызыл түске айналады. Құралды суытып, оны максималды жиілікте шамамен 3 минут бос жүрісте айналдырыңыз (ара жүзін алып тастағаннан кейін).

Араны шаңсорғышқа қалай қосуға болады?

Сорғыш қақпағын (28) орнатыңыз және түтікті (29) негізгі пластинаға салыңыз. Сорғыш түтігін (30) түтікке және тиісті шаңсорғышқа жалғаңыз. Сору кезінде үрлеуді өшіріңіз.

Drop Control функциясы қандай және оны қалай қалпына келтіруге болады?

Drop Control функциясы құлаған кезде құралды автоматты түрде тоқтатады. Күй жолағы қызыл түсте жыпылықтайды. Қайта қосу үшін Қосу/Өшіру қосқышын (21) екі рет басыңыз (SC) немесе басып тұрыңыз (BC).

Құралды қалай тазалау керек?

Аккумуляторды алыңыз. Желдету саңылауларын жұмсақ щеткамен үнемі тазалаңыз. Ара ұстағыш үшін, ара жүзін алып, шаңды түсіру үшін құралды ақырын қағыңыз.

Қосалқы бөлшектерді қайдан табуға немесе құралды жөндеуге болады?

Қосалқы бөлшектер www.bosch-pt.com сайтында қолжетімді. Жөндеу үшін сайттағы SAV DIRECT пішімін пайдаланыңыз немесе Bosch Тұтынушылар қызметіне 09 70 82 12 26 нөмірі бойынша хабарласыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GST 18V155 BC Professional BOSCH

kk Пайдалану на скаульның

ТУПНУСКАСЫ

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сэйкестікті растау жайлы акпарат косымшада бар.

Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс акпарат өнім қаптамасында көрсетілген.

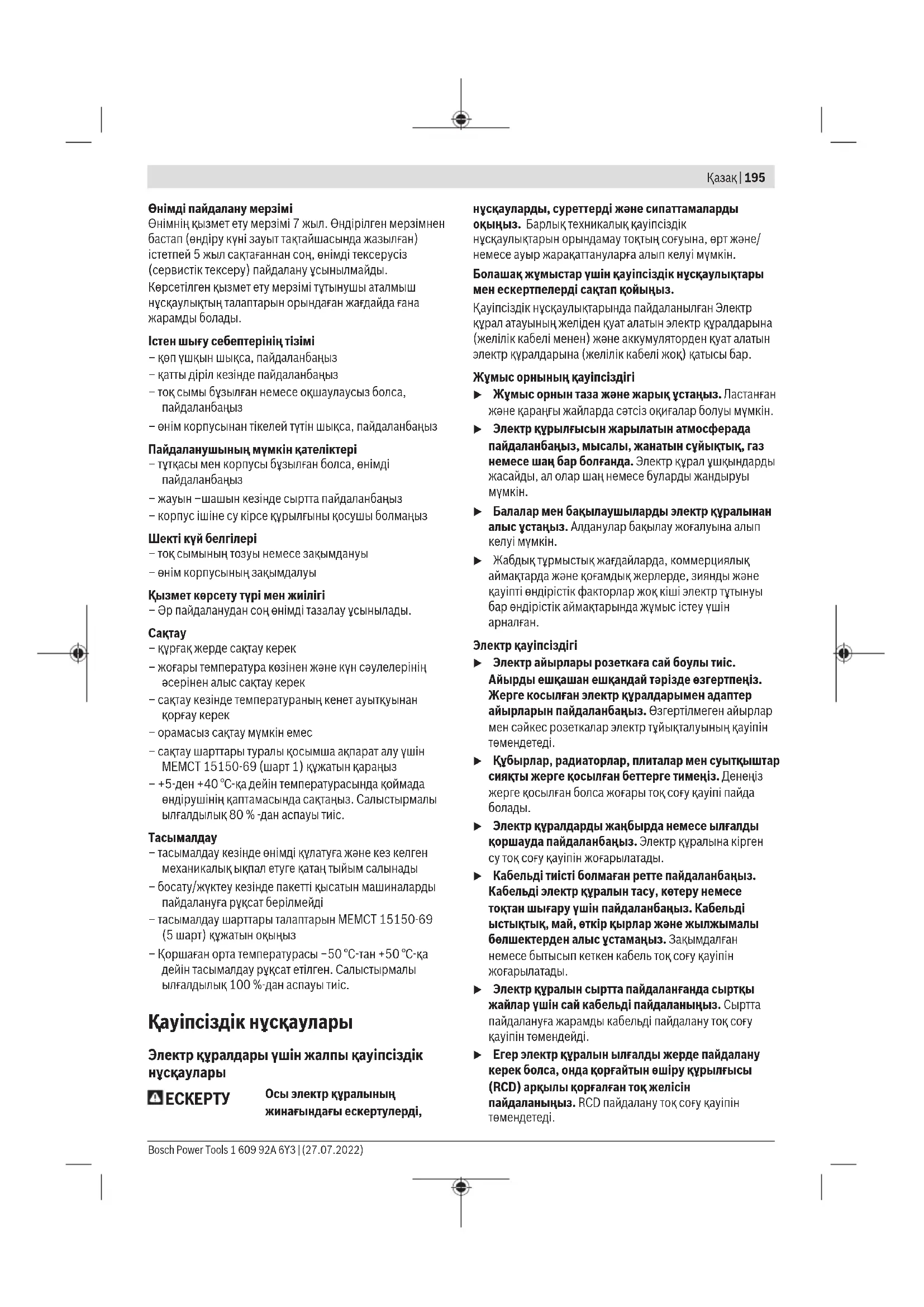

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

- көп үшкын шыкса, пайдаланбаңыз

- қатты діріл кезінде пайдаланбаныз

- ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз

– өнім корпусынан тікелей тутін шыкса, пайдаланбаныз

Пайдаланушының мүмкін қателіктері

– туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз

- жауын -шашын кезінде сыртта пайдаланбаныз

- корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

- ток сымының тозуы немесе закымдануы

- өнім корпусының закымдалуы

Кызмет көрсету түрі мен жилігі

- Әр пайдаланудан соң әнімді тазалау ұсынылады.

Сактау

- күрғақ жерде сақтау керек

– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек

- сактау кезінде температураның кенет ауыткуынан корғау керек

- орамасыз сактау мүмкін емес

- сактау шарттары туралы косымша акпарат алу ушін МЕМСТ 15150-69 (шарт 1) кужатын караңыз

- +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сактаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады

– босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға руксат берілмейді

- тасымалдау шарттары талаптарын МЕМСТ 15150-69 (5 шарт) кужатын окыңыз

- Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау руксат етілген. Салыстырмалы ылғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр куралының жинағындағы ескертулерді,

нускауларды, суреттерді және сипаттамаларды

окыңыз. Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау тоқтың соғуына, әрт және/ немесе ауыр жаракаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нүсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жумыс орнының қауінсіздігі

Жумыс орнын таза және жарық устаңыз. Ластанған және қараңғы жайларда сәтсіз окигалар болуы мүмкін.

Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.

Балалар мен бақылаушыларды электр куралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мумкін.

Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешкандай тәрізде өзгертпеңіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйыкталуының қауіпін төмендетеді.

▶ Кубырлар, радиаторлар, плиталар мен суытқыштар сиякты жерге қосылған беттерге тимеңіз. Денеціз жерге қосылған болса жоғары төқ соғу қауіпі пайда болады.

Электр құралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр құралына кірген су төк сөғу қауіпін жоғарылатады.

Кабельді тисті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе токтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс үстамаңыз. Зақымдалған немесе бытысып кеткен кабель ток соғу қауіпін жоғарылатады.

Электр құралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану төк сөғу қауіпін төмендейді.

▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған төқ желісін пайдаланыңыз. RCD пайдалану төқ соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр күралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр күралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткең кезде пайдаланбаңыз. Электр күралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
▶ Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік қүйде болувына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқигага алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
▶ Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бул күтілмеген жағдайларда электр құралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс устаңыз. Бос киімдер, әшекейлер немесе үзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шанға байланысты зияндарды кемейтеді.
Аспаптарды жиї пайдаланып жақсы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуі мумкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей тоқтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысықа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.

Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жәніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға руксат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса кеп жуктемеціз. Жумысыңыз үшін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткышы дурыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жөндеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр күралдарын қоймага қою алдында, ашаны қуат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр күралынан алып тастаңыз. Бүл сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол берменғиз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр құралдарын мен керек-жарактарын ұқыпты күтіңіз. Қөзғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқифаларға себеп болып жатады.
Кескіш аспаптарды откір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері откір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр құралын, жабдықтарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр құралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құрғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Батарея куралын пайдалану және күту

▶ Тек өндіруші сипattaған зарядтағышмен қайта зарядтаңыз. Батарея жинағының бір түріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін.
Электр күралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген баска батарея жинақтарын пайдалану жаракаттану мен өрт қауіпіне алып келеді.
▶ Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, бұранда немесе басқа кіші метал заттардан устаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу күйік немесе өртке алып келуі мүмкін.
Дурыс емес пайдалануда батареядан суйыктык агуы мумкін, оған тимеңіз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер суйыктык көзге тисе дәрігерге хабарласыңыз. Батареядан шаққан суйыктык көзу немесе күйіктерге алып келуі мүмкін.
Закымдалған немесе өзгертілген батарея жинақтарын пайдаланбаңыз. Закымдалған немесе өзгертілген батареялар өртке, жарылуға немесе жарақаттуға алып келуі мүмкін кездейсок әрекеттерге алып келуі мүмкін.
Батарея жинағын немесе құралын өртке немесе қатты температураға салдырмаңыз. 130 °C жоғары температураларда жарылыс болуы мүмкін.
Барлык зарядтау нускауларын орындап батарея жинағын нускауларда белгіленген температура аукымынан тыс жағдайда зарядтамаңыз. Дұрыс емес зарядтау немесе белгіленген аукымнан тыс температурада зарядтау батареяны зақымдан өрт қауіпін жоғарылатуы мүмкін.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі көрек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Закымдалған батарея жинақтарын ешкашан пайдаланбаңыз. Батарея жинақтарын тек өндіруші немесе өкілетті қызмет көрсету жабдықтаушысы арқылы орындалуы мүмкін.

Жука аралар бойынша қауіпсіздік нусқаулықтары

▶ Кесетін керек-жарактан жасырын сымдарға тиоі мумкін әрекеттерді жасаған кезде электр құрылғы окшауланған ұстау жайынан ұстаңыз. Егер кесуші аспап істеп түрган сымға тисе электр құралының метал бөлшектерін істетіп пайдаланушыны төқ соғуы мумкін.
▶ Дайындаманы туракты ретте устау үшін бекіту және тіреу үшін қамыт немесе басқа жолын пайдаланыңыз. Дайындаманы қолмен немесе денеге тіреп устау оны турақты емес қылып бақылау жоғалуына алып келуі мүмкін.

▶ Колыңызды аралау аймағынан қашық устаңыз. Дайындама астына тимеңіз. Ара полотносына тию жаракаттану қаупін тудырады.
Электр құралын дайындамаға тек қосулы күйде апарыңыз. Әйтпесе электр құралы дайындамаға ілініп кері соғу қаупі пайда болады.
Аралауда тіреу тактасының турақты туруына көз жеткізіңіз. Кисайған ара полотносы сынуы немесе керу соғуға алып келуі мүмкін.
Жумысты аяктағаннан соң электр құралын өшіріп, ара полотносы тоқтағаннан соң ғана оны кесіктен шығарыңыз. Осы арқылы кері соғудан сақтанып, электр құралының қауіпсіздігін қамтамасыз етесіз.
Электр құралын жерге қоюдан алдын оның токтауын күтіңіз. Алмалы-салмалы аспап ілініп электр құрал бақылауының жоғалтуына алып келуі мүмкін.
Бузылмаған мінсіз ара полотносын пайдаланыңыз. Кисайған немесе өтпес ара полотнолары сынуы, кесікті зақымдауы немесе кері соғуды тудыруы мүмкін.
Ара полотносын өшіргеннен соң бүйір басу арқылы токтатпаңыз. Ара полотносының бұзылуы, сынуы немесе керу сөғу себебі болуы мүмкін.
Электр құралын тек тірек тактасымен бірге қолданыңыз. Тірек тактасынсыз жұмыс істеген кезде, электр құралын бақылау мүмкіндігінен айырылу қаупі туындайды.
▶ Кажетті іздеу күралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға алып келуі мүмкін.
Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруї мүмкін.
▶ Аккумуляторды ашпаңыз. Кыска түйықталу қауіпі бар.
▶ Шеге немесе бурауыш сиякты үшты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бүл қысқа түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.
▶ Бул аккумуляторды тек қана осы өндіруші өнімдерінде пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жүктеуден сақтайсыз.

Аккумуляторды, жылудан, сондай-ак, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қысқа түйықталу қаупі туындайды.

198 | Казак

▶ Абай болыңыз! Электр күралын Bluetooth бен пайдалануда баска күралдар мен жабдықтар, үшак және медициналық күралдар (мысалы, кардиостимулятор, есту күралдары) жұмысында көдергілер пайда болуы мүмкін. Сондай-ак жақын түрган адамдар мен хайуандарға зиян тудыру қаупін толық жою мүмкін емес. Электр күралын Bluetooth® бен медициналық күралдар, жанармай бекеттері, химиялық жабдықтар, жарылу қаубі бар және жарылатын аймақтар жанында пайдаланбаңыз. Bluetooth® бар электр күралын үшақтарда пайдаланбаңыз. Денеге жақын аймақта үзак ұақыт пайдаланбаңыз.

Bluetooth® сөз белгіci, сондай-ак сурет белгілері (логотиптер) Bluetooth SIG, Inc компаниясының тіркелген сауда белгілері және жеке меншігі болып табылады. Осы сөз/сурет белгісінің Robert Bosch Power Tools GmbH тарапынан әр қолданылуы лицензия бойынша жүзеге асады.

Өнім және қуат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы қатты тірелген күйде ағаш, пластик, металл, керамикалық плитка, резеңке және ламинат/НРЛ (жоғары қысымды ламинат) бойынша кесіктер мен ойыктарды аралауға арналған. Ол тік және қигаш кесіктер жасауға арналған. Ара төсемдері бойынша ұсыныстарға назар аударыңыз.

Электр күралының деректері мен реттеулері кіріктірілген Bluetooth® Low Energy Module тарапынан Bluetooth® радио технологиясы арқылы электр күралы мен ақырғы мобильді кұрылғы арасында тасымалданады.

Көрсетілген құрамды бөлшектер

Көрсетілген күрамдастар нөмірленген суреттері бар беттегі электр күралының сипаттамасына сай.

(1) Тутка (беті окшауланған)
(2) Пайдаланушы интерфейсі
(3) Смартфон индикаторы (пайдаланушы интерфейсі)

(4) ASC индикаторы (пайдаланушы интерфейсі) (GST 18V-155 SC)
(5) Электр күралының күйі индикаторы (пайдаланушы интерфейсі)
(6) Жұмыс шамының индикаторы (пайдаланушы интерфейсі)
(7) Жұмыс шамының түймесі (пайдаланушы интерфейсі)
(8) Жүріс саны деңгейінің индикаторы (пайдаланушы интерфейсі)
(9) Жүріс санын алдын ала тандау түймесі (пайдаланушы интерфейсі)
(10) Аккумулятор ^a)
(11) Аккумуляторды босату түймесі ^a)
(12) Аспирациялық келте құбырды құлыптан босату түймесі
(13) Тірек тактасы
(14) Пластик жылжыма
(15) Ара төсемінің бағыттауышы
(16) Ара төсемі
(17) Жанасудан корғаныс
(18) Ара төсемінің бекіткіші
(19) Ара төсемін босатуға арналған SDS інтірегі
(20) Жумыс шамы
(21) Ажыраткыш
(22) Тербелісті реттегіш інінтірек
(23) Жоңканы үрлеп шығару құрылғысының қосқышы
(24) Ара төсемінің бағыттауышын реттегіш саңылау
(25) Ажыраткышты іске қосылудан қорғайтын құлып (GST 18V-155 BC)
(26) Алты қырлы дөңбек кілт
(27) Жарылудан сақтайтын пластина
(28) Сорғыға арналған қаптама
(29) Аспирациялық келте құбыр
(30) Сорғыш шланг ^a)
(31) Параллель тіректің бағыттауышы
(32) Параллель тіректің реттегіш бурандасы ^a)
(33) Параллель тірек ^a)
(34) Бағыттауыш шина ^a)
(35) Бағыттауыш шина адаптері ^a)
(36) Айналмалы кескіш ^a)
a) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер

Аккумуляторлық жуқа ара GST 18V-155 SC GST 18V-155 BC
Өнім нөмірі	3 601 EB0 0..	3 601 EB1 0..
Номиналды кернеу V= 18 18

Аккумуляторлық жуқа ара GST 18V-155 SC GST 18V-155 BC

Бос журіс саны n_0 мин	-1	800–3800 0–3800
Журіс мм 26 26
Макс. кесік терендігі
– ағашта мм 155 155
– алюминийде мм 20 20
– болатта (қорытпалар) мм 10 10
Салмағы EPTA-Procedure 01:2014 құжатына сай кг 2,3–3,3		A)	2,3–3,3A)
Зарядтау кезіндегі ұсынылатын қөршаған орта температурасы °C 0 ... +35 0 ... +35
Жұмыс кезіндегіB) және сақтау кезіндегі рүқсат етілген қөршаған орта температурасы	°C –20 ... +50 –20 ... +50
ұсынылатын аккумуляторлар		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
ұсынылатын зарядтағыш құрылғылар		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

Деректерді тасымалдау

Bluetooth®C)		Bluetooth® 4.2(Low Energy)	Bluetooth® 4.2(Low Energy)
Makc. cinghal aka#a#b#t#fyD)	m 30 30
Kb#mettik j##l#kter diapazony	M#u	2400-2483,5	2400-2483,5
Tapaty k#w#i, makc.	mBT	<1	<1

A) пайдаланған аккумуляторға байланысты

B) <0 °C температураларында куаты шектелген

C) Мобильды терминалдар Bluetooth ^* темен куат кұрылғылармен (4.2 нұсқасы) үйлесімді болуы және Generic Access Profile (GAP) қолдауы тиіс.

D) Қол жеткізу қашықтығы сыртқы шарттарға, соның ішінде пайдаланылатын қабылдағыш курылғыға байланысты қатты вэгешеленуғ мүмкін. Жабық бөлмелердің ішінде және метал бөгеттерден (мысалы, қабырғалар, сөрелер, шабадан және т.б.) Bluetooth® қол жеткізу қашықтығы айтарлықтай қыскаруы мүмкін.

GST 18V-155 SC GST 18V-155 BC
EN 62841-2-11 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады:
Дыбыстық крысым деңгейі	дБ(А)	89 89
Дыбыстық куат деңгейі	дБ(А)	100 100
К дәлсіздігі	дБ	5	5

Кулак корғанысын тағыңыз!

Жалпы діріл мәндері a_n (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 62841-2-11 бойынша есептелген:

Жонка тактаны ара төсемімен аралау T 144 DP:
a_h,B	M/ c^2	8	8
K	M/ c^2	1,5	1,5
Табақ металды ара дискісімен аралау T 118 AF (4-дәрежелі жүріс санымен):
a_h,M	M/ c^2	7	5
K	M/ c^2	1,5	1,5

Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен

салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.

200|Қазақ

Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу ушін күрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.

Аккумулятор

Bosch компаниясы аккумуляторлық электр құралдарын аккумуляторсыз да сатады. Электр құралыңыздың жеткізілім жынтығында аккумулятордың бар-жоғын каптауыштан біліп алуға болады.

▶ Тек техникалық мәліметтерде жазылған зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің электр құралыңыздың ішінде литий-иондық аккумулятормен сәйкес.

Ескертпе: Литий-ионды батареялар халықаралық тасымалдау ережелеріне сәйкес ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық куатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз.

Зарядталған аккумуляторды аккумулятор бекіткішіне тірелгенше енгізіңіз.

Аккумуляторды шығару

Аккумуляторды шығару үшін аккумуляторды босату түймесін басыңыз және аккумуляторды электр күралынан тартып шығарыңыз. Бүл ретте күш салмаңыз.

Аккумуляторда, аккумуляторды босату туймесі байқаусызда басылып кеткенде, оның түсіп кетүінен қөрғайтын 2 құлыптау деңгейі бар. Аккумулятор электр құралына орнатулы болса, оның өз орнында серіппе ұстан тұрады.

Аккумулятор заряды деңгейінің индикаторы

Аккумулятор заряды деңгейінің индикаторындағы жасыл тусті жарық диодтары аккумулятордың заряд деңгейін көрсетеді. Қауіпсіздік түргысынан заряд деңгейін электр құралының жұмыссыз күйінде ғана шақыруға болады.

Заряд деңгейін көрсету үшін заряд деңгейінің индикаторына арналған өнемесе төймесін басыңыз. Мұны аккумулятор шығарылғанда да орындауға болады. Заряд деңгейінің индикаторына арналған түймені басқаннан кейін ешқандай жарық,диоды жанбаса, бул аккумулятордың ақаулы және оны ауыстыру керек екендігін білдіреді.

Аккумулятор зарядының деңгейі пайдаланушы интерфейсінде де көрсетіледі (караңыз „Күй индикаторлары“, Бет 203).

Уздіксіз жарык 3× жасыл 60-100%

Уздіксіз жарык 2× жасыл 30-60%

Уздіксіз жарык 1× жасыл 5-30%

Жыпылыктайтын жарык 1× жасыл 0-5%

Уздіксіз жарык 5× жасыл 80-100%

Уздіксіз жарык 4× жасыл 60-80%

Уздіксіз жарык 3× жасыл 40-60%

Уздіксіз жарык 2× жасыл 20-40%

Уздіксіз жарык 1× жасыл 5-20%

Жыпылыктайтын жарык 1× жасыл 0-5%

Аккумуляторды оңтайлы пайдалану туралы нүсқаулар

Аккумуляторды сүйықтықтардан және ылғалдан қорғаңыз.

Аккумуляторды тек – 20 °C ... 50 °C температура аукымында сактаңыз. Аккумуляторды жазда көлікте қалдырмаңыз.

Аккумулятордың желдету тесігін жүмсак, таза және күргақ қылшакпен мүқият тазалаңыз.

Пайдалану мерзімінің айтарлықтай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.

Коқыстарды қайта өндеу туралы нүсқауларды орындаңыз.

Жинау

Аккумуляторды электр куралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз.

▶ Алмалы-салмалы аспапты орнату немесе алмастыру кезінде қорғағыш қолғап киіңіз. Алмалы-салмалы аспаптар өткір болып ұзақ ұакыт пайдаланғанда қызып кетуі мүмкін.

Аралау дискісін тандау

Усынылатын дискілерге шолуды осы пайдалану нүсқаулығының соцында табуға болады. Тек қана бір түтқалы ара полотноларын (Т-түтқа) орнатыңыз. Ара полотносы қажетті кесіктен ұзын болмауы керек. Жіңішке кесіктер үшін жіңішке ара полотноларын пайдаланыңыз.

Ара төсемін енгізу және ара төсемінің бағыттауышын реттеу (А–В суреттерін қараңыз)

▶ Орнатудан алдын ара полотносы туткасын тазалаңыз. Кірленген тутканы қатты бекіту мүмкін емес.

Қажет болса, қаптаманы (28) алып тастаңыз. SDS інінтірегін (19) алға қарай тірелгенше тартып, сол күйде ұстан тұрыңыз. Ара төсемін (16) кесік бағытындағы тістерімен ара төсемінің бекіткішіне (18) тірелгенше жылжытыңыз.

Ара төсемін енгізген кезде ара төсемінің ара төсемі бағыттауышының (15) қыскыштары арасында өткеніне көз жеткізіңіз.

▶ Ара полотносының бекем тұруына көз жеткізіңіз.

Босаң ара полотносы жаракаттауы мумкін. Кесу нәтижесі жақсы болуы ушін, ара төсемі бағыттауышының (15) қыскыштарын, ара төсемін қыспай, ара төсеміне (16) барынша жақын орналастырыңыз. Арақашықтықты ара төсемінің қалынддығына бейімдеу ушін ара төсемі бағыттауышының бір қыскышын реттеңіз.

Алты қырлы деңбек кілтті (26) тірек тактасындағы реттегіш саңылауға (24) салыңыз. Алты қырлы деңбек кілтті реттегіш саңылаудың жанындағы таңбаламаға сәйкес бураңыз (сағат тілінің бағытымен: арақашықтықты азайту; сағат тілінің бағытына қарсы: арақашықтықты артыру). Ара төсемінің еркін қозғалу мүмкіндігі сақталғанына көз жеткізіңіз.

Ара дискісін алып тастау (С суретін қараңыз)

SDS інтірегін (19) алға қарай тірелгенше тартып, ара төсемін (16) шығарып алыңыз.

Жарылудан саçтайтын пластина (D суретін қараңыз)

Жарылудан сактайтын пластина (27) (керек-жарак) ағашты аралау кезінде үстіңгі беттің жарылып кетуіне жол бермейді. Жарылудан сактайтын пластинаны тек белгілі бір ара дискілерінің түрлерімен бірге пайдалануға болады.

Жарылудан сақтайтын пластинаны (27) алдыңғы жақтан тіреу тактасына (13) кіргізіңіз.

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шанды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өңдеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өнделуі мүмкін.

– Мумкіншілігінше осы материал үшін сәйкес келетін шансорғышты пайдаланыңыз.

– Жумыс орнының жаксы желдетілуіне кез жеткізіңіз.

- Р2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналмауын кадагалаңыз. Шаң онай түтануы мүмкін.

Каптама (Е суретін караңыз)

Каптама калпағын (28) электр құралын шансоруға қосу алдында орнатыңыз.

Қаптаманы (28) (керек-жарак) ұстағышлен бірге бүйірінен жанасудан қорғаныска (17) орнатыңыз. Жанасу қорғанысының басқа жағындағы қаптаманы ұстағыш жанасудан қорғаныска тірелетіндей етіп нық басыңыз.

Қаптаманы (28) шаңсорғышсыз жұмыс істеу үшін алып тастаңыз. Ол үшін қаптаманы бір жағынан ұстал алып, жанасудан қорғаныстан (17) алға қарай тартып шығарыңыз.

Шаңсорғышты жалғау (F-Н суреттерін қараңыз)

Аспирациялық келте құбырды енгізу немесе шығару алдында аккумуляторды (10) шығарып алыңыз.

Аспирациялық келте құбырды (29) тіреу тактасының (13) ойығына орнатыңыз.

Шансорғыш шлангын (30) (керек-жарак) жоңқаларды аспирациялық келте құбырға (29) қосыңыз. Сорғыш шлангын (30) шансорғышка қосыңыз (керек-жарактар).

Осы нүсқаулықтар ақырында түрлі шансорғыштарға қосу әдістері көрсетілген.

Жонка үрлеу жабдығын шаңсорғыш жалғанған кезде өшіріңіз.

Шаңсорғыш өнделетін материалға сәйкес болуы қажет. Денсаулықа зиян, обыр тұғызатын немесе күрғақ шандар үшін арнайы шаңсорғышты пайдаланыңыз.

Аспирациялық келте құбырды (29) қайтадан шығарып алу үшін құлыптан босату түймесін (12) басып, аспирациялық келте құбырды тірек тақтасынан (13) тартып алыңыз.

202|Қазақ

Пайдалану

Пайдалану түрлері

Аккумуляторды электр құралмен кез келген жұмыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр құралды тасымалдау және сақтау кезінде шығарыңыз. Қосқыш/өшіргішке кездейсок қтию жаракаттану қаупін тудырады.

Тербелісті реттеу

Төрт басқышта реттелетін тербелу аралау жылдамдығын, аралау өнімділігін және аралау суретін өнделетін материалға лайықтауға мүмкіндік береді.

Реттеу туткышымен (22) тербелуді пайдалану кезінде де реттеуге болады.

О деңгейі Тербеліс жок

І деңгей Кіші тербеліс

II деңгей Орташа тербеліс

III деңгей (MAX) Улкен тербеліс

Эр жұмыс үшін оңтайлы тербеліс деңгейін тәжірибе әдісімен анықтауға болады. Теменdegі ұсыныстарды ескеріңіз:

– Кесік жиек қаншалықты жуқа әрі таза болуы қажет болса, тербеліс деңгейін соншалықты төмен тандаңыз немесе тербелісті толығымен өшіріңіз.
– Жука заттектерді (мысалы, металды) өндегенде тербелісті өшіріңіз.
- Катты заттектерді өндегенде (мысалы, болат) кіші тербелісті реттеніз.
– Жумсак материалдарда және ағашты аралаған кезде максималды тербеліспен жұмыс істеуге болады.

Жонка урлеу курылғысы

Жонка үрлеу жабдығыдан ауа ағынымен кесік сызығын жоңқалардан бос сақтауға болады.

Жоңканы урлеп шығару құрылғысын қосу: ағаш, пластик және т.с.с. бойынша үлкен шаң көлемін тудыратын жұмыстар үшін қосқышты (23) I позициясына итеріңіз.

Жонканы үрлеп шығару құрылғысын өшіру: металл бойынша және өшірулі шаңсорғышпен жұмыс істеу үшін қосқышты (23) 0 позициясына итеріңіз.

Пайдалануға ендіру

Kocy/əwipy (GST 18V-155 SC)

▶ Колтутканы жібермей коскыш/өшіргішті басу мумкіндігіне көз жеткізіңіз.

Электр құралын қосу үшін оң немесе сол жақ ажыратқышты (21) тірелгенше алға жылжытып, содан кейін жіберіңіз.

Нускау: коскан кезде кенет косылудың алдың алу үшін ажыратқышты (21) өшіргенге қарағанда сәл ұзақ алға қарай итеру қажет.

Электр куралын өшіру үшін оң немесе сол жақ ажыратқышты (21) қайтадан тірелгенше алға жылжытып, содан кейін жіберіңіз.

Косу/өшіру және жүріс санын басқару (GST 18V-155 BC)

Электр куралын косу ушін алдымен вілгісінің жанындағы іске қосылудан қорғайтын құлыпыт (25) басыңыз және оны ажыратыңыз. Содан кейін ажыратқышты (21) басып тұрыңыз.

Коскышты/өшіргішті (21) басу күшін өзгерте отырып, қосылған құралдың жүріс санын біртіндеп реттеуге болады.

Коскышты/өшіргішті (21) жай басканда төменірек жүріс санымен жұмыс істейді. Басу күші асканда жүріс саны асады.

Максималды жүріс саны пайдаланушы интерфейсінде реттелетін жүріс санының деңгейіне байланысты.

Электр құралын өшіру үшін ажыратқышты (21) жіберіңіз. Іске қосылудан қорғайтын құлыпы (25) іске қосу үшін белгісінің жанындағы іске қосылудан қорғайтын құлыпы басыңыз.

Соғылу кезіндегі өшіру жүйесі

Кіріктірілген соғылу кезіндегі өшіру жүйесі жерге құлап түскен электр құралын өшіреді.

Егер соғылу кезіндегі өшіру жүйесі іске қосылса, күй индикаторы (5) қызыл түспен жыпылыктайды. Өшіру себебі туралы акпаратты Bosch Toolbox қолданбасынан қараңыз.

- GST 18V-155 SC: он немесе сол жақ ажыратқышты (21) екі рет тірелгенше алға жылжытып, содан кейін жіберіңіз.

- GST 18V-155 BC: ажыраткышты (21) басып тұрыңыз.

Соғылу кезіндегі өшіру жүйесін Bosch Toolbox қолданбасы арқылы ажыратуға болады.

Пайдаланушы интерфейсі

Пайдаланушы интерфейсі мына мақсаттар үшін пайдаланылады:

• электр құралының күйін көрсету
• жұмыс шамын қосу/өшіру
• жүріс санын алдын ала тандау/басқару
  – ASC жүйесін жүріс санының 6-денгейінде баскару үшін (GST 18V-155 SC, әдепкі реттеу күйінде)
  – қолданбадағы ескертулерді көрсету үшін (температурага байланысты артық жуктемеден қорғаныс, соғылу кезіндегі өшіру жүйесі)

Куй индикаторлары

Куй индикаторыныц (5) тусі	Мағынасы Шешімі
– Электр құралы өшірулі –
Жасыл Электр құралы қосулы және жұмыска дайын –
Сары Критикалық температураға жетті Ара төсемін шығарып алып, электр құралынсуыту үшін шамамен 3 минут максималдыжүріс санымен жұмыс істетіңіз.
Қызыл Электр құралы қызып кетті. Электр құралын суытыңыз.
Қызыл түспен жыпылықтайды	Соғылу кезіндегі өшіру жүйесі іске қосылды Мобильді құрылғыдағы хабарды оқыпшығыңыз.
Көк Электр құралы Bluetooth® арқылы ақырғы мобильді құрылғыға қосылған	–
Көк түспен жыпылықтайды	Деректерді тасымалдау –

Жұмыс шамын (20) қосу немесе өшіру үшін жұмыс шамының түймесін (7), жұмыс шамының индикаторында (6) қажетті күй көрсетілгенше басыңыз.

Жумыс жарығына тікелей қарамаңыз, ол көзді зақымдауы мүмкін.

Жүріс санын алдын ала таңдау түймесінің (9) көмегімен жүріс санын алдын ала таңдауға және жұмыс барысында өзгертуге болады. Жүріс санын алдын ала таңдау түймесін, қажетті жүріс санының деңгейі жүріс санының индикаторында (8) пайда болғанша басыңыз. Электр құралын өшірген кезде, соңғы реттелген жүріс санының деңгейі жадка сақталады.

Колжетімді жүріс санының деңгейлері:

- GST 18V-155 SC: жүріс санының 1–6 деңгейлері және ASC бар жүріс санының қосымша 6-дөңгейі (ASC индикаторы (4) жанып түр)

- GST 18V-155 BC: жүріс санының 1–6 деңгейлері; сондай-ак жүріс санын ажыратқыш (21) арқылы реттелген жүріс саны деңгейінің максимальды жүріс санына дейін басқаруға болады

Мәндерді де, алдын ала реттелген жүріс саны деңгейлерінің санын да Bosch Toolbox қолданбасы арқылы өзгертуге болады.

Қажетті жүріс саны материал мен жұмыс шарттарына байланысты болып табылады және оны тәжірибе арқылы анықтауға болады.

Жүріс санын пластик пен металл бойынша аралау кезінде төмендетуге кеңес беріледі.

Журіс санын ASC (Adaptive Speed Control) аркылы басқару (GST 18V-155 SC)

Дәл кесік жасау үшін ара төсемін дайындамаға қоймас бұрын жүріс санын ASC көмегімен автоматты түрде

төмендетуге болады. Егер ара төсемі дайындамаға тисе, жүріс саны реттелген деңгейге автоматты түрде көтеріледі.

Эдепкі реттеу күйінде жүріс санының 6-денгейі ASC жүйесімен немесе жүйесінсіз қолжетімді. ASC жүйесімен пайдалану үшін жүріс санын алдын ала тандау түймесін (9), ASC индикаторы (4) жанғанша және жүріс саны деңгейінің индикаторында (8) А пайда болғанша басыңыз.

Bosch Toolbox қолданбасы арқылы ASC жүйесін қосымша жүріс санының деңгейлері үшін де қосуға немесе өшіруге болады. Реттеулер өзгертілген жағдайда, ASC жүйесінің қосулы күйінде тек ASC индикаторы (4) жанады, жүріс саны деңгейінің индикаторында (8) будан былай А көрсетілмейді.

Аккумуляторды электр куралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз. Қосқыш/өшіргішке кездейсок тию жаракаттану қаупін тудырады.
▶ Кылышты ара тұрып қалса электр құралын бірден өшіріңіз.
▶ Кіші немесе жука дайындамаларды өндеуде өрдайым жылжымайтын тіреуішті пайдаланыңыз.

Ағаш, ЖАТ, құрылыс материалдары және т.б. бойынша аралау алдында ине, бұрандалар және т.с.с. сияқты бөгде заттардың бар-жоғын тексеріп, қажетінше алып тастаңыз. Жуқа аралар ең бастысы бүгілген кесіктер жасау үшін жобаланған. Bosch сурыпталымында тік кесіктер немесе домалак кесіктер жасауға мүмкіндік беретін керек- жарактар да бар (жуқа ара үлгісіне қарай, мысалы,

204|Қазақ

параллель тірек, бағыттауыш шина немесе айналмалы кескіш).

Колмен басқарылатын жука араларға әдетте "қашу" қасиеті тән, ягни белгілі бір жағдайларда бурыш пен кесік дәлдігі қамтамасыз етілмейді. Дәлдікке шешуші әсер ететін факторларға ара төсемінің қалынддығы, кесік ұзынддығы және дайындаманың материал тығыздығы мен қалынддығы жатады.

Сондыктан тандалған жүйенің кесу нәтижесі қызметтік талаптарыңызға сәйкес келетіндігін тексеру үшін әрдайым сынақ кесіктер жасаңыз.

Параллель тірек (керек-жарак) (І суретін қараңыз)

Параллель тірекпен (33) жұмыс істеу үшін дайындаманың қалындығы ең көбі 30 мм құрауы тиіс. Реттегіш бұранданы (32) босатып, параллель тіректің шкаласын тірек тактасындағы бағыттауыш (31) арқылы жылжытыңыз. Тірек тактасының ішкі жиегінде қажетті кесік енін шкала мәні ретінде реттеп шығыңыз. Реттегіш бұранданы (32) бұрап бекітіңіз.

Бағыттауыш шина адаптері (керек-жарак) (J суретін қараңыз)

Бағыттауыш шина адаптері (35) төмендегі жағдайларда кажет болады:

– бағыттауыш шинанын (34) (керек-жарак) көмегімен тік сызықты кесіктер жасау үшін
– айналмалы кескішпен (36) (керек-жарак) айналма кесіктер жасау үшін

Пластик жылжыманың (14) тірек тактасына (13)

монтаждалғанына көз жеткізіңіз. Электр құралын бағыттауыш шина адаптеріне (35) енгізіңіз.

Бағыттауыш шина адаптерін пайдалану үшін оның пайдалану бойынша нұсқаулығын қараңыз.

Айналмалы кескіш (керек-жарак) (К суретін қараңыз)

Айналмалы кескіштің (36) және бағыттауыш шина адаптерінің (35) көмегімен дәл айналма кесіктер жасауға болады. Айналмалы кескішті пайдалану үшін оның пайдалану бойынша нұсқаулығын қараңыз.

Суыту/майлау куралдары

Металды аралауда қызып кетуі себебінен кесік сызығында сувіту немесе майлау құралын сүру керек.

Байланыс функциялары

Колданбаны пайдалануға арналған жүйелік алғышарттар

Жуйелік алғышарттар

Ақырғы мобильді құрылғы (планшет, смартфон)

Android 6.0 (және кейінгілері) iOS 11 (және кейінгілері)

Колданбаны орнату және орналастыру

Өзара байланыс функцияларын пайдалану үшін алдымен ақырғы кұрылғыға тән қолданбаны орнату қажет.

– Колданбаны колданбалар дукені (Apple App Store, Google Play Store) аркылы жуктеп алыңыз. Нускау: тиісті AppStore пайдаланушы тіркелгісі кажет болады.

Колданба атауы iOS Android

Bosch Toolbox

• Содан кейін қолданбада MyTools немесе Connectivity тармағын таңдаңыз.
  – Ақырғы мобильді құрылғыңыздың дисплейінде электр құралыңыздың ақырғы құрылғымен байланыстыру үшін барлық қалған қадамдары көрсетіледі.

Bluetooth® аркылы деректерді тасымалдау

Kipiktirilgen Bluetooth Low Energy Module модулі сигналды жүйелі түрде жіберіп түрады. Қоршаған ортаға байланысты электр құралының анықталуына дейін бірнеше тарату аралығы қажет болуы мүмкін. Егер электр құралы анықталмаса, төмендегіні тексеріңіз:

– Ақырғы мобильді құрылғыға дейінгі қашықтық тым үлкен бе?
Ақырғы мобильді құрылғы мен электр құралының арасындағы қашықтықты қыскартыңыз.
- Мобильді терминалда Bluetooth® өшіріп қайта қосыңыз.
Электр құралының енді анықталуын тексеріңіз.

Электр құралына қатысты функциялар

Bluetooth® Low Energy Module модулімен бірге электр күралы үшін төмендегі өзара байланыс функциялары колжетімді болады:

• Тіркеу және дербестеу
• Күйін тексеру, ескерту хабарларын шығару
  – Жалпы мәліметтер мен реттеулер
• Баскару
  – Жүріс санының деңгейлерін бағдарламалау
  – ASC жүйесін қосу/өшіру және басқару (GST 18V-155 SC)
  – Ескерту хабарлары (температураға байланысты артық жуктемеден қорғаныс, соғылу кезіндегі өшіру жүйесі)

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Аккумуляторды электр құралмен кез келген жұмыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр құралды тасымалдау және сақтау кезінде шығарыңыз. Қосқыш/өшіргішке кездейсок қтию жаракаттану қаупін тудырады.

Жаксы әрі сенімді жумыс істеу үшін электр куралы мен желдеткіш тесікті таза ұстаңыз.

Ара полотносының бекіткішін жүйелі түрде тазалаңыз. Ол үшін ара полотносын электр күралынан алып электр күралын тегіс жерге жай қағыңыз.

Электр күралының қатты ластануы жұмыс ақаулықтарына алып келуі мүмкін. Сол үшін қатты шаң жасалатын материалдарды төменнен баспен араламаңыз.

Егер шаң түсу бітеліп қалса, электр құарлын өшіріп шансоруды шешіп шаң және жоңқаларды алып қойыңыз.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және аскын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дүкендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушки (өндіруши) сатып алушыға өнімдер туралы қажетті және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер әлдеқашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бүл туралы акпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бүйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бүйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушы осы бүйымдардың белгіленген талаптарға сайкестігінің растамасы, сертификаттардың немесе сайкестік жөніндегі мәлімдемелердің бар болуы туралы ақпаратты сатып алушыға беруге міндетті;
– Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі әтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер теменdegі мекенжай бойынша қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және косалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолменәкелігенгөнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казақстан Республикасы 050012

Муратбаев к., 180 үй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Кызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыкған жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

• механикалық зақымдардың жоктығы;
  – пайдалану бойынша нускаулык талаптарының бузылу белгілерінің жоктығы;
  – пайдалану бойынша нүсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
  – электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
  – біліксіз жәндеу белгілерінің жоктығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сынықтар;
– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпыты тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

– табифи тозу (ресурстың толық пайдаланылуы);

206 | Română

– қате орнату, руксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыққан жабдық пен оның бөліктері;
– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Тасымалдау

Усынылған литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға бағынады. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.

Ушінші түлғалар (мысалы, әye көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктерді тасымалдау маманымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша үлтық ережелерді сақтаңыз.

Кәдеге жарату

Электр куралдарды, аккумуляторларды, керек-жарактарды және орау материалдарын экологиялық түргыдан дұрыс утилизациялауға тапсыру керек.

Электр куралдарды және аккумуляторларды/батареяларды үй кокысына тастамаңыз!

Тек қана ЕО елдері үшін:

Ескі электрлік және электрондық құрылғылар туралы 2012/19/EU үуропалық директивасы және оның ұлтық заçнамада қолданылуы бойынша пайдалануға будан былай жарамсыз электрлік құралдарды және 2006/66/EC үуропалық директивасы бойынша закымдалған немесе ескірген аккумуляторларды/батареяларды бөлек жинап, қоршаған орта үшін қауіпсіз жолмен қайта өндгеге жіберу қажет.

Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Аккумуляторлар/батареялар:

Литий-иондык:

Тасымалдау беліміндегі нүсқауларды орынданыз (караныз „Тасымалдау“, Бет 206).

Română
