Produkttyp	Sladdlös sticksåg
Varumärke	Bosch
Modell	GST 18V155 BC Professional
Märkspänning	18 V
Tomgångshastighet	0 – 3 800 min⁻¹ (variabel)
Slaglängd	26 mm
Max skärdjup (trä)	155 mm
Max skärdjup (aluminium)	20 mm
Max skärdjup (olegerat stål)	10 mm
Vikt (beroende på batteri)	2,3 – 3,3 kg
Ljudtrycksnivå	89 dB(A)
Ljudeffektnivå	100 dB(A)
Osäkerhet K	5 dB
Vibrationer (sågning av skivor)	8 m/s² (K=1,5 m/s²)
Vibrationer (sågning av plåt)	5 m/s² (K=1,5 m/s²)
Kompatibla batterier	GBA 18V… / ProCORE18V…
Kompatibla laddare	GAL 18… / GAX 18… / GAL 36…
Dataöverföring	Bluetooth® 4.2 Low Energy (räckvidd 30 m)
Pendelrörelse	4 lägen (0, I, II, III)
Blåsfunktion	Aktiverbar/avaktiverbar
LED-belysning	Ja, justerbar via kontrollskärm
Drop Control-funktion	Automatisk avstängning vid fall
Säkerhet	Skydd mot termisk överbelastning, dubbellåsning av batteri
Underhåll	Rengör regelbundet ventilationsspringorna och sågbladshållaren
Reservdelar	Finns på www.bosch-pt.com
Reparerbarhet	Bosch kundservice (onlineformulär och telefonservice)

Vanliga frågor - GST 18V155 BC Professional BOSCH

Hur byter man sågbladet?

Ta först bort batteriet. Dra SDS-spaken (19) framåt till stopp, för in sågbladet (16) i bladhållaren (18) med tänderna riktade i sågriktningen, släpp sedan spaken. Kontrollera att bladet sitter fast och justera bladstödet vid behov.

Vilken typ av sågblad ska användas?

Använd endast sågblad med T-fäste (enkelt grepp). Bladet ska vara anpassat till materialet som ska sågas (trä, metall, plast etc.) och inte längre än nödvändigt.

Hur ställer man in pendelrörelsen?

Använd väljaren (22) för att välja bland 4 lägen: 0 (ingen pendel), I (låg), II (medel), III (max). För rena snitt använd låg pendel; för trä rekommenderas max.

Hur aktiverar man blåsfunktionen?

Ställ knappen (23) i läge I för att aktivera blåsfunktionen (trä, plast som genererar spån). Läge 0 för att avaktivera (metall eller med dammsugare).

Hur ställer man in skärhastigheten på modell BC?

Skärhastigheten varierar kontinuerligt beroende på tryck på På/Av-brytaren (21). Du kan också förvälja en skärhastighet med knappen (9) på kontrollskärmen, från 1 till 6.

Vad gör man vid överhettning av verktyget?

Statusfältet (5) blir gult eller rött. Låt verktyget svalna genom att köra det tomgående med maximal hastighet i cirka 3 minuter (efter att ha tagit bort sågbladet).

Hur ansluter man sågen till en dammsugare?

Montera dammsugarskyddet (28) och placera röranslutningen (29) i basplattan. Anslut en dammsugarslang (30) till röranslutningen och en lämplig dammsugare. Stäng av blåsfunktionen under dammsugning.

Vad är Drop Control-funktionen och hur återställer man den?

Drop Control-funktionen stoppar automatiskt verktyget vid fall. Statusfältet blinkar rött. För att starta om, tryck på På/Av-brytaren (21) två gånger (SC) eller håll den intryckt (BC).

Hur rengör man verktyget?

Ta bort batteriet. Rengör regelbundet ventilationsspringorna med en mjuk pensel. För bladhållaren, ta bort bladet och knacka försiktigt på verktyget för att få bort damm.

Var hittar man reservdelar eller får verktyget reparerat?

Reservdelar finns på www.bosch-pt.com. För reparation, använd SAV DIRECT-formuläret på webbplatsen eller kontakta Bosch kundservice på 09 70 82 12 26.

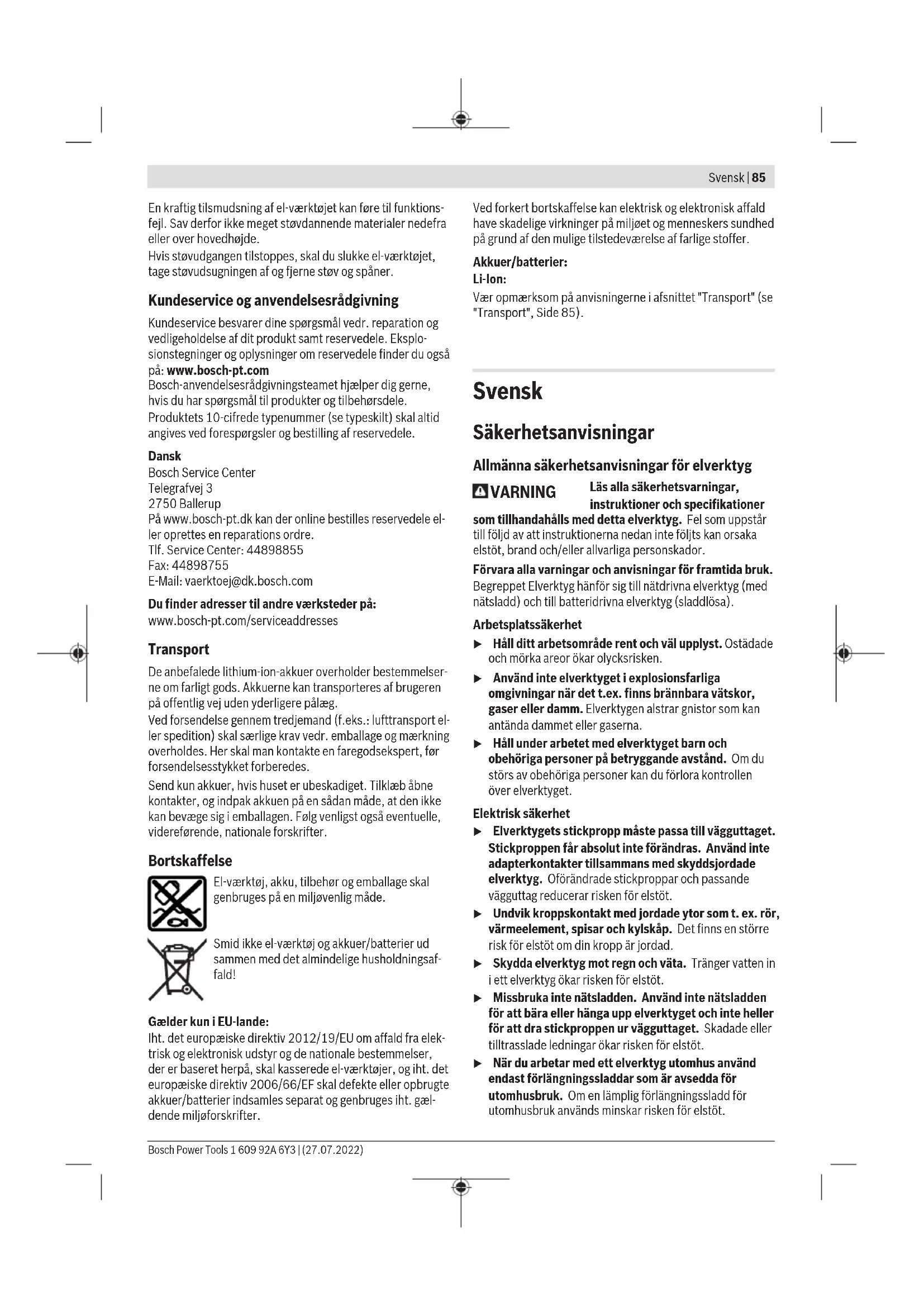

BRUKSANVISNING GST 18V155 BC Professional BOSCH

Slå spånblæseanordningen fra, när du har tilsluttet støvudsugningen.

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs alla säkerhetsvarningar, instruktioner och specifikationer

som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.

86 | Svensk

Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

• Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
  Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
  Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
  ▶ Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
  Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
  Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
  När elverktyg används med dammsugnings- och -upsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
  Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg

▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oätkomliga för barn. Låt elverktyget inte användas av personer som inte är

förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.

▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

Omsorgsfull hantering och användning av sladdlösa elverktyg

Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador.
Exponera inte ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130 °C kan leda till explosion.
Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
- Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

Säkerhetsanvisningar för sticksågar

Håll elverktyget i de isolerade gripytorna när du utför ett arbete där skärtillbehören kan komma i kontakt med dolda kablar. Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge användaren en elektrisk stöt.
Använd klämmor eller någon annan praktisk metod för att säkra och stötta arbetsstycket mot en stabil plattform. Om du håller arbetsstycket i handen eller mot din kropp är det ostadigt och du kan förlora kontrollen.
Se till att hålla händerna utanför sågområdet. För inte in handen under arbetsstycket. Kontakt med sågbladet medför risk för personskada.
- Elverktyget ska vara i påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket.
Se till att fotplattan ligger an säkert under sågningen. Ett snedställd sågblad kan brytas eller orsaka bakslag.
Slå från elverktyget när arbetsmomentet är avslutat och dra sågbladet ur sågsnittet först när sågbladet har stannat. Därigenom undviks bakslag och elverktyget kan säkert läggas åt sidan.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.
Använd endast oskadade, felfria sågblad. Deformerade eller oskarpa sågblad kan brytas, negativt påverka snittet eller orsaka bakslag.
Sågbladet får inte bromsas efter frånkopplingen genom tryck från sidan. Sågbladet kan skadas, brytas eller orsaka bakslag.
Använd endast elverktyget med fotplatta. Vid arbete utan fotplatta föreligger risk för att du tappar kontrollen över elverktyget.
Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador.
Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna.
- Öppna inte batteriet. Detta kan leda till kortslutning.
▶ Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En

intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.

Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.

Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.

- Var försiktig! När elverktyget används med Bluetooth kan störningar förekomma hos andra apparater, flygplan och medicinska apparater (t.ex. pacemaker, hörapparater). Skador på människor och djur i omedelbar närhet kan inte heller uteslutas. Använd inte elverktyget med Bluetooth i närheten av medicinska apparater, bensinstationer, kemiska anläggningar, områden med explosionsrisk eller i sprängningsområden. Använd inte elverktyget med Bluetooth i flygplan. Undvik drift i direkt närhet till kroppen under en längre period.

Varumärket Bluetooth® och logotyperna tillhör Bluetooth SIG, Inc. Alla användning av detta varumärke/logotyp från Robert Bosch Power Tools GmbH sker under licens.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett att på fast underlag såga genom och göra urtag i trä, plast, metall, keramikplattor, gummi och laminat/HPL (High Pressure Laminate). Det är lämpligt för raka och böjda snitt. Beakta rekommendationen av sågblad. Information och inställningar för elverktyget överförs mellan elverktyg och en mobil enhet via integrerad Bluetooth ^® Low Energy Module med hjälp av Bluetooth ^® trådlös teknik.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.

(1) Handtag (isolerad greppyta)
(2) Användargränssnitt
(3) Indikering smarttelefon (användargränssnitt)
(4) Indikering ASC (användargränssnitt) (GST 18V-155 SC)
(5) Indikering status elverktyg (användargränssnitt)
(6) Indikering arbetslampa (användargränssnitt)
(7) Knapp arbetslampa (användargränssnitt)
(8) Indikering slagfrekvensnivå (användargränssnitt)
(9) Knapp slagfrekvens (användargränssnitt)

88 | Svensk

(10) Batteri ^a)

(11) Batteri-upplåsningsknapp ^a)

(12) Upplåsningsknapp för dammutsug

(13) Fotplatta

(14) Glidplatta i plast

(15) Sågbladsstyrskena

(16) Sågblad

(17) Beröringsskydd

(18) Sågbladsfäste

(19) SDS-spak sågbladsupplåsning

(20) Arbetsbelysning

(21) På-/av-strömbrytare

(22) Inställningsspak pendling

(23) På-/av-strömbrytare spånblåsanordning

(24) Justeringsöppning sågbladsstyrskena

(25) Startspärr för på-/av-strömbrytare (GST 18V-155 BC)

(26) Insexnyckel

(27) Spjälkningsskydd

(28) Skyddskåpa för dammutsug

(29) Utsugsstuts

(30) Utsugsslang ^a)

(31) Styrning för parallellanslaget

(32) Parallellanslagets lässkruv ^a)

(33) Parallellanslag ^a)

(34) Styrskena ^a)

(35) Adapter för styrskenan ^a)

(36) Cirkelskärare ^a)

a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Sladdlös sticksåg GST 18V-155 SC GST 18V-155 BC

Artikelnummer		3 601 EB0 0.. 3 601 EB1 0..
Märkspänning V= 18 18
Antal slag vid tomgång n_o slag/minut 800–3800 0–3800
Slaglängd mm 26 26
Max. sågdjup
– i trä mm 155 155
– i aluminium mm 20 20
– i stål (olegerat) mm 10 10
Vikt enligt EPTA-Procedure 01:2014 kg 2,3–3,3		^A)	2,3–3,3 ^A)
Rekommenderad omgivningstemperatur vid laddning	°C	0 ... +35	0 ... +35
Tillåten omgivningstemperatur vid drift ^B) och vid lagring	°C	-20 ... +50	-20 ... +50
Rekommenderade batterier		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Rekommenderade laddare		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

Dataöverföring

Bluetooth®C)		Bluetooth® 4.2(Low Energy)	Bluetooth® 4.2(Low Energy)
Signalräckvidd max.D)	m 30 30
Driftsfrekvensområde	MHz	2400–2483,5	2400–2483,5
Sändningseffekt max.	mW	< 1	< 1

A) Beroende på använt batteri
B) Begränsad effekt vid temperaturer <0 °C
C) De mobila terminalenheterna skall vara kompatibla med Bluetooth®-Low Energy-enheter (version 4.2) och de skall stödja Generic Access Profile (GAP).
D) Räckvidden kan variera kraftigt beroende på yttre omständigheter, bland annat vilken mottagare som används. Inne i slutna rum och genom metallbarriärer (t.ex. väggar, hyllor, resväskor etc.) kan Bluetooth ^® -räckvidden vara betydligt mindre.

Buller-/vibrationsdata

	GST 18V-155 SC GST 18V-155 BC
Bullernivåvärde beräknat enligt EN 62841-2-11.
Den A-klassade bullernivån hos elverktyget ligger typiskt på:
Ljudtrycksnivå dB(A)	89	89
Ljudeffektnivå dB(A)	100	100
Osäkerhet K dB	5	5
Bär hörselskydd!
Totala vibrationsvärden ah (vektorsumma för tre riktningar) och osäkerhet K beräknad enligt EN 62841-2-11:
Sågning i spånskivor med sågblad T 144 DP:
ah,B	m/s2	8
K m/s	2	1,5 1,5
Sågning i metallplåt med sågblad T 118 AF (med slagtal, nivå 4):
ah,M	m/s2	7
K m/s	2	1,5 1,5

Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån.

Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden. För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Batteri

Bosch säljer batteridrivna elverktyg även utan batteri. Om det ingår ett batteri i leveransen av ditt elverktyg kan du se på förpackningen.

Ladda batteriet

Använd endast de laddare som anges i tekniska data.

Endast denna typ av laddare är anpassad till det litiumjonbatteri som används i elverktyget.

Observera: litiumjonbatterier levereras delvis laddade enligt internationella transportföreskrifter. För full effekt ska batteriet laddas helt innan första användningen.

Sätta in batteriet

Skjut in det laddade batteriet i batterihållaren tills det sitter fast.

För att ta ut batteriet, tryck på upplåsningsknappen och dra ut batteriet. Bruka inte våld.

Batteriet är försedd med två lässteg som hindrar ackumulatorn från att falla ut om dess upplåsningsknapp faller ut. När batteriet är insatt i elverktyget hålls det med en fjäder i rätt läge.

Indikering batteristatus

De tre gröna LED-lamporna på indikeringen för batteristatus visar batteriets laddningsnivå. Av säkerhetsskäl kan man endast kontrollera batteristatus när elverktyget är stilla.

Tryck på knappen för indikering av batteristatus eller, för att visa batteriets laddningsnivå. Detta är möjligt även då batteriet är uttaget.

Om ingen LED-lampa lyser efter ett tryck på knappen för batteristatus är batteriet defekt och måste bytas ut.

Batteriets laddningsstatus visas även i användargränssnittet (se „Statusindikeringar“, Sidan 92).

Batterityp GBA 18V...

LED Kapacitet

Anvisningar för korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten.

Batteriet får endast lagras inom ett temperaturområde mellan -20 °C till 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen.

Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Montage

Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.

Sätta in/byta sågblad

Använd skyddshandskar vid montering eller byte av insatsverktyget. Insatsverktyg är vassa och kan bli heta vid längre användning.

Välja sågblad

En översikt över rekommenderade sågblad hittar du i slutet av denna bruksanvisning. Använd endast sågblad med enkamsskaft (T-skaft). Sågbladet ska inte vara längre än vad som behövs för avsett snitt.

Använd helst smala sågblad för snäva kurvor.

Sätta i sågblad och anpassa sågbladsstyrskenan (se bild A–B)

▶ Rengör sågbladsskaftet innan du sätter in det. Ett smutsigt skaft kan inte fästas säkert.

Dra SDS-spaken (19) framåt till anslag och håll kvar. Skjut sågbladet (16), med tänderna i sågriktningen ända till anslaget i sågbladsfästet (18).

Vid insättning av sågbladet, se till att det är placerat mellan backarna på sågbladsstyrskenan (15).

- Kontrollera att sågbladet sitter fast. Ett löst sågblad kan falla ut och orsaka personskada.

För ett bra sågresultat ska backarna på sågbladsskenan (15) ligga så nära sågbladet (16) som möjligt utan att klämma sågbladet. För att anpassa avständet till sågbladets tjocklek kan du justera en av backarna på sågbladsstyrskenan.

Sätt in inexxnyckeln (26) i justeringsöppningen (24) i fotplattan. Vrid inexxnyckeln enligt markeringen vid sidan av justeringsöppningen (medsols för att minska avståndet, motsols för att öka avståndet). Se till att sågbladet kan röra sig fritt.

Ta ut sågbladet (se bild C)

Dra SDS-spaken (19) framåt till anslag och ta ut sågbladet (16).

Spjälkningsskydd (se bild D)

Spjälkningsskyddet (27) (tillbehör) kan förhindra att det bildas flisor i ytan vid sågning av trä. Spjälkningsskyddet kan bara användas vid vissa typer av sågblad.

Skjut spjälkningsskyddet (27) framåt i fotplattan (13).

Damm-/spånutsugning

Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

- Använd om möjligt en för materialet lämplig dammutsugning.

– Se till att arbetsplatsen är väl ventilerad.

- Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.

Skyddskåpa (se bild E)

Montera skyddskåpan (28), innan du ansluter elverktyget till en stoftsug.

Sätt skyddskåpan (28) (tillbehör) med fästet på sidan av beröringsskyddet (17). Tryck på skyddskåpan på den andra sidan av beröringsskyddet så att den snäpper fast i fästet på beröringsskyddet.

Ta av skyddskåpan (28) för arbete utan dammutsug. Ta tag i skyddskåpans ena sida och dra den framåt från beröringsskyddet (17).

Anslut dammutsug (se bild F-H)

Ta ut batteriet (10) innan du sätter i eller tar ut dammutsuget.

Sätt utsugsstutsen (29) i urtaget på fotplattan (13).

Sätt en sugslang (30) på sugstutsen (29). Anslut sugslangen (30) till en sug (tillbehör).

En översikt över anslutning till olika sugare finns i slutet av denna bruksanvisning.

Stäng av spänblåsanordningen när du har anslutit utsuget. Sugen måste vara lämplig för det material som ska bearbetas.

Använd en specialsug för att suga hälsovådligt och cancerframkallande eller torrt damm.

För att ta av dammutsuget (29) igen, tryck på uppläsningsknappen (12) och dra ut dammutsuget ur fotplattan (13).

Drift

Driftstyper

Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.

Inställning av pendling

Pendlingen som kan ställas in fyra steg möjliggör en optimal anpassning av såghastighet, sågeffekt och sågbild till det material som skall bearbetas.

Med inställningsspaken (22) kan du ställa in pendlingen även under driften.

Nivå O Ingen pendling

Nivå I Liten pendling

Nivå II Medelstor pendling

Nivå III (MAX) Stor pendling

Det optimala pendlingssteget för respektive användning fastställs med praktiska försök. I det sammanhanget gäller följande rekommendationer:

• Välj mindre pendlingssteg eller stäng av pendlingen beroende på hur fin och ren sågkanten ska bli.
• Stäng av pendlingen vid bearbetningen av tunna material (t.ex. plåtar).
• Arbeta med liten pendling i hårda material (t.ex. stål).
• I mjuka material och vid sågning av trä kan du arbeta med maximal pendlingsfunktion.

Spånutblåsningsanordning

Med luftströmmen till spånblåsanordningen kan såglinjen hållas fri från spån.

Slå på spänblåsanordningen: för arbete med stor spånavverkning i trä, plast och liknande, tryck brytaren (23) till position I.

Stänga av spänblåsanordningen: för arbete i metall samt vid anslutet dammutsug trycker du brytaren (23) till position 0.

Driftstart

Slå på och stänga av (GST 18V-155 SC)

Se till att du kan manövrera på-/av-strömbrytaren utan att släppa handtaget.

För att slå på elverktyget skjuter du höger eller vänster på-/av-strömbrytare (21) framåt till anslag och släpper igen.

Observera: vid påslagning måste på-/av-strömbrytaren (21) tryckas lite längre framåt än vid avstängning för att undvika oavsiktlig påslagning.

För att stänga av elverktyget skjuter du höger eller vänster på-/av-strömbrytare (21) till anslag igen och släpper.

Styra påslagning och avstängning samt hastighet (GST 18V-155 BC)

För att slå på elverktyget, tryck först bredvid symbolen på startspärren (25) och avaktivera den. Tryck därefter in på-/av-strömbrytaren (21) och håll den intryckt.

Du kan reglera det startade elverktygets antal slag medan det är igång, beroende på hur långt du trycker in på-/avknappen (21).

Ett lätt tryck på på-/av-knappen (21) ger ett lågt antal slag. Med tilltagande tryck ökar antalet slag.

Maximal slagfrekvens beror på vilken nivå som är inställd i användargränssnittet.

För att stänga av elverktyget, släpp strömbrytaren (21).

Aktivera startspärren (25) genom att trycka på symbolen på startspärren.

Stötavstängning

Den integrerade stötavstängningen stänger av elverktyget så fort det träffar golvet vid ett fall.

Om stötavstängningen har utlösts blinkar statusindikeringen (5) rött. Information om anledningen till avstängningen hittar du i appen Bosch Toolbox.

Slå på elverktyget igen:

- GST 18V-155 SC: skjut höger eller vänster på-/avströmbrytare (21) två gånger till anslag och släpp den igen.

- GST 18V-155 BC: tryck på-/av-strömbrytaren (21) och håll den intryckt.

Du kan avaktivera stötavstängningen via appen Bosch Toolbox.

Användargränssnitt

Användargränssnittet är till för följande:

• Statusindikering för elverktyget
• Påslagning/avstängning av arbetslampan
• Val och anpassning av slagfrekvens
• Styrning av ASC vid slagfrekvensnivå 6 (GST 18V-155 SC, vid fabriksinställning)
• Signalisering av varningar i appen (temperaturberoende överbelastningsskydd, stötavstängning)

92 | Svensk

Statusindikeringar

Färg statusindikering(5)	Betydelse Åtgård
	- Elverktyget är avstängt -
Grön Elverktyget är igång och driftklart -
Gul Kritisk temperatur uppnådd Ta ut sågbladet och låt elverktyget gå i ca. 3
	minuter med maximal slagfrekvens för avkylning.
	Batteriet är nästan tomt Ladda batteriet.
Röd Elverktyget är överhettat. Låt elverktyget svalna.
	Batteri tomt Ladda batteriet.
Blinkar rött Stötavstängningen har utlöst Läs meddelandet på den mobila enheten.
Blå Elverktyget är anslutet till en mobil enhet via Bluetooth® -
Blinkar blätt Dataöverföring	-

Slå på/stänga av LED-arbetslampan

För att slå på eller stänga av arbetslampan (20) trycker du på knappen arbetslampa (7) så att indikeringen arbetslampa (6) visar önskad status.

▶ Titta inte in direkt i arbetsljuset. Det kan blända dig.

Förval av slagfrekvens

Med knappen slagfrekvens (9) kan du välja slagfrekvens och ändra den under användning. Tryck på knappen slagfrekvens flera gånger tills önskad slagfrekvensnivå visas i indikeringen slagfrekvensnivå (8). Vid avstängning av elverktyget sparas senast inställda slagfrekvensnivå.

Tillgängliga slagfrekvensnivåer:

- GST 18V-155 SC: slagfrekvensnivå 1–6 samt slagfrekvensnivå 6 med ASC (indikeringen ASC (4) lyser)

- GST 18V-155 BC: slagfrekvensnivå 1–6; signalfrekvensen kan också styras via på-/avströmbrytaren (21) till max. slagfrekvens för inställd slagfrekvensnivå

Du kan ändra både värdet och antal förinställda slagfrekvensnivåer via appen Bosch Toolbox.

Lämplig slagfrekvens beror på material och arbetsförhållande. Prova fram den bästa inställningen genom praktiska försök.

Vi rekommenderar att slagfrekvensen reduceras vid sågning av plast och metall.

Styr slagfrekvens via ASC (Adaptive Speed Control) (GST 18V-155 SC)

För den mest precisa sågningen kan slagfrekvensen reduceras automatiskt med hjälp av ASC innan arbetsbladet får kontakt med arbetsmaterialet. Om sågbladet vidrör arbetsmaterialet ökar slagfrekvensen automatiskt till inställd slagfrekvensnivå.

Vid fabriksinställning finns slagfrekvensnivå 6 med eller utan ASC tillgängligt. För användning med ASC trycker du på knappen slagfrekvens (9) flera gånger tills indikeringen ASC (4) tänds och A visas i indikeringen slagfrekvensnivå (8).

Via appen Bosch Toolbox kan du slå på och stänga av ASC även för flera slagfrekvensnivåer. Vid ändrade inställningar lyser endast indikeringen ASC (4) när ASC är på, i indikeringen slagfrekvensnivå (8) visas inte längre A.

Arbetsanvisningar

Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
▶ Slå ifrån elverktyget om sågbladet blockeras.
Använd alltid ett stabilt underlag vid bearbetning av små eller tunna arbetsstycken.

Kontrollera före sågning i trä, spånskivor, byggmaterial mm att alla främmande partiklar som t.ex. spikar, skruvar har avlägsnats.

Sticksågar är i allmänhet konstruerade för kurvad sågning.

I Bosch-sortimentet finns också tillbehör för raka sågningar eller cirkelsågning (t.ex. parallellanslag, styrskenor och cirkelskärare, beroende på sticksågsmodell).

Handhållna sticksågar blir av naturliga orsaker "sneda" med tiden, dvs. vinkel- och sågprecisionen kanske inte längre kan garanteras. Avgörande faktorer är sågbladets tjocklek, såglängd, materialets och arbetsstyckets tjocklek.

Kontrollera därför alltid med en provsågning att resultatet uppfyller kraven.

Parallellanslag (tillbehör) (se bild I)

För arbete med parallellanslag (33) får arbetsmaterialets tjocklek vara max. 30 mm.

Lossa lässkruven (32) och skjut skalan för parallellanslaget genom skenan (31) i fotplattan. Ställ in önskad sågbredd som ett värde på skalan på fotplattans inre kant. Dra åt lässkruven (32) igen.

Adapter för sågbladsstyrskena (tillbehör) (se bild J)

Adaptern för sågbladsstyrskenan (35) behövs i följande fall:

- För raka sågningar med hjälp av en styrskena (34) (tillbehör)

- För cirkelsågningar med cirkelskärare (36) (tillbehör) Se till att plastglidplattan (14) är monterad på fotplattan (13). Sätt in elverktyget i adaptern för styrskenan (35).

Följ bruksanvisningen vid användning av styrskensadaptern.

Cirkelskärare (tillbehör) (se bild K)

Med hjälp av cirkelskäraren (36) och adaptern för styrskenan (35) är exakta runda sågningar möjligt. Följ bruksanvisningen vid användning av cirkelskäraren.

Kyl-/smörjmedel

Vid sågning av metall bör du applicera kyl- resp. smörjmedel på grund av materialets uppvärmning.

Systemförutsättningar för användning av appen

Systemförutsättningar

Mobil enhet (surfplatta,smarttelefon)	Android 6.0 (och senare)
	iOS 11 (och senare)

Installation och inställning av appen

För att kunna använda Connectivity-funktionerna måste man först installera den enhetsspecifika appen.

Anmärkning: Ett användarkonto hos respektive AppStore förutsätts.

App-namn iOS Android

Bosch Toolbox

- Välj sedan underrubriken MyTools eller Connectivity i appen.

- Displayen på din mobila enhet visar alla ytterligare steg för anslutning av elverktyget till enheten.

Dataöverföring via Bluetooth®

Den integrerade Bluetooth ^® Low Energy Module skickar en signal regelbundet. Beroende på omgivningen kan flera sändningsintervaller behövas innan elverktyget identifieras. Om elverktyget inte skulle identifieras kontrollerar du följande:

- Är avständet till den mobila terminalenheten för stor? Minska avständet mellan den mobila terminalenheten och elverktyget.

- Stäng av och sätt på Bluetooth® på din mobila terminalenhet.

Kontrollera om elverktyget identifieras nu.

Funktioner i anslutning till elverktyget

Med Bluetooth® Low Energy Module finns följande Connectivity-funktioner tillgängliga för elverktyget:

• Registrering och individuell utformning
• Statuskontroll, utgående varningsmeddelanden
• Allmän information och inställningar
• Hantering
• Programmering av slagfrekvensnivåer
• Påslagning och avstängning samt styrning av ASC (GST 18V-155 SC)
• Varningsmeddelanden (temperaturberoende överbelastningsskydd, stötavstängning)

Underhåll och service

Underhåll och rengöring

Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Rengör sågbladsinfästningen regelbundet. Ta ur sågbladet från elverktyget och knacka på elverktyget mot en jämn yta.

En kraftig nedsmutsning av elverktyget kan leda till funktionsstörningar. Material som förorsakar stora mängder stoft bör därför inte sågas underifrån eller över huvudhöjd.

Om dammutloppet skulle bli igensatt stänger du av elverktyget, ta av sugen och ta bort stoft och spån.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Du hittar fler kontaktuppgifter till service här:

De rekommenderade lithiumjonbatterierna är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.

94 | Norsk

Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall en expert för farligt gods konsulteras vid förberedelse av transport.

Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt ska förbrukade elverktyg, och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier, samlas in separat och tillföras en miljöanpassad avfallshantering.

Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.

Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 93).

Norsk

a_h,B	m/s2	8	8
K m/s	2	1,5 1,5
Saging av metallplate med sagblad T 118 AF (med slagtall, trin 4):
a_h,M	m/s2	7	5
K m/s	2	1,5 1,5

Slå på/av (GST 18V-155 SC)
