LIETOŠANAS INSTRUKCIJA GRIT GHB 1550 Inox Fein

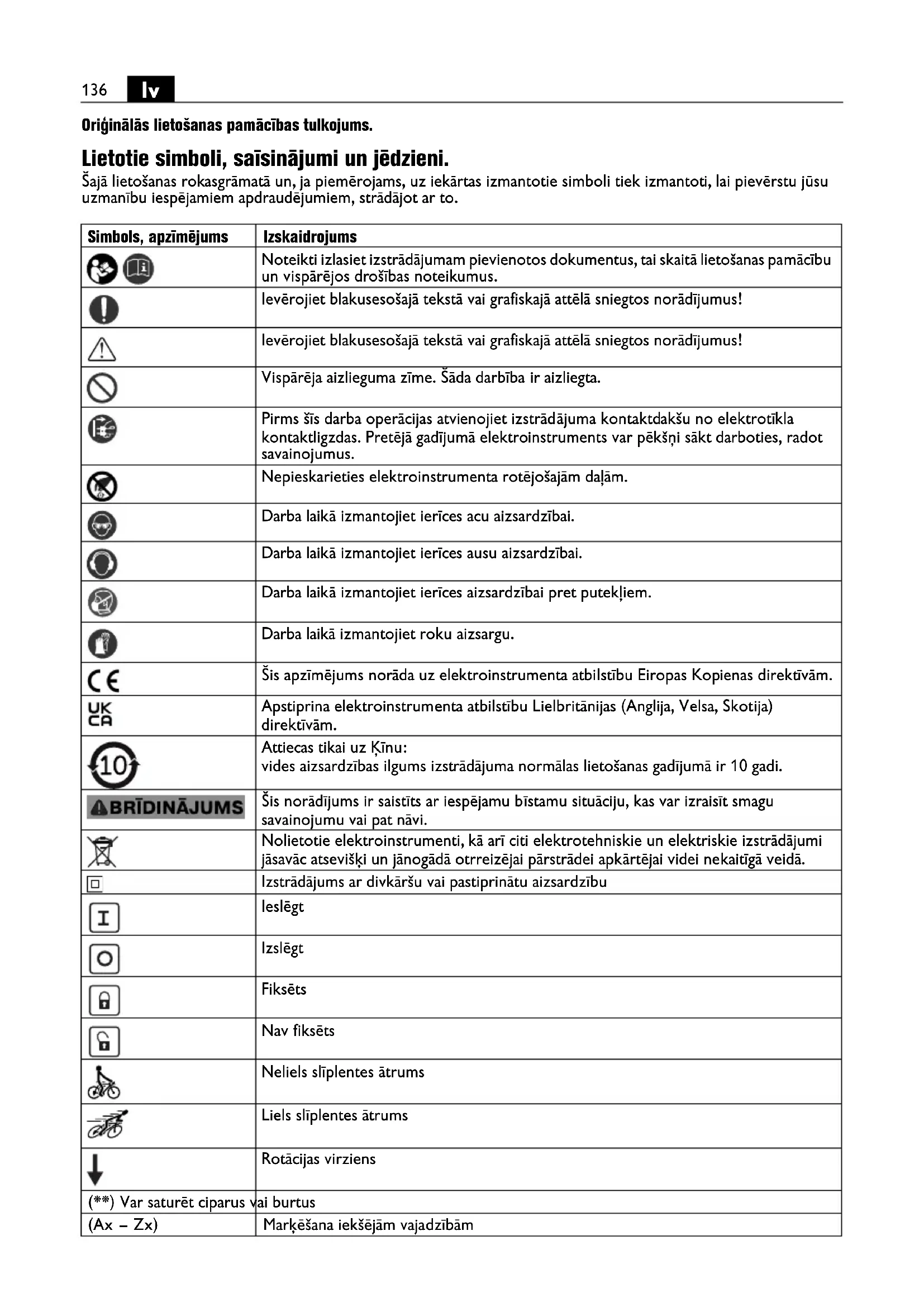

Oriģinālās lietošanas pamācības tulkojums. Lietotie simboli, saīsinājumi un jēdzieni. Šajā lietošanas rokasgrāmatā un, ja piemērojams, uz iekārtas izmantotie simboli tiek izmantoti, lai pievērstu jūsu uzmanību iespējamiem apdraudējumiem, strādājot ar to. Simbols, apzīmējums Izskaidrojums Noteikti izlasiet izstrādājumam pievienotos dokumentus, tai skaitā lietošanas pamācību un vispārējos drošības noteikumus. Ievērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus! Ievērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus! Vispārēja aizlieguma zīme. Šāda darbība ir aizliegta. Pirms šīs darba operācijas atvienojiet izstrād ājuma kontaktdakšu no elektrotīkla kontaktligzdas. Pretējā gadījumā elektroinstruments var pēkšņi sākt darboties, radot savainojumus. Nepieskarieties elektroinstrumenta rotējošajām daļām. Darba laikā izmantojiet ierīces acu aizsardzībai. Darba laikā izmantojiet ierīces ausu aizsardzībai. Darba laikā izmantojiet ierīces aizsardzībai pret putekļiem. Darba laikā izmantojiet roku aizsargu. Šis apzīmējums norāda uz elektroinstrumenta atbilstību Eiropas Kopienas direktīvām. Apstiprina elektroinstrumenta atbilstību Lielbritānijas (Anglija, Velsa, Skotija) direktīvām. Attiecas tikai uz Ķīnu: vides aizsardzības ilgums izstrādājuma normālas lietošanas gadījumā ir 10 gadi. Šis norādījums ir saistīts ar iespējamu b īstamu situāciju, kas var izraisīt smagu savainojumu vai pat nāvi. Nolietotie elektroinstrumenti, kā arī citi elektrotehniskie un elektriskie izstrādājumi jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Izstrādājums ar divkāršu vai pastiprinātu aizsardzību Ieslēgt Izslēgt Fiksēts Nav fiksēts Neliels slīplentes ātrums Liels slīplentes ātrums Rotācijas virziens (**) Var saturēt ciparus vai burtus (Ax – Zx) Marķēšana iekšējām vajadzībām137

Jūsu drošībai. Uzmanīgi izlasiet visus drošības noteikumus un norādījumus. Drošības noteikumu un norādījumu neievērošana var radīt priekšnoteikumus elektriskajam triecienam, izraisīt aizdegšanos un/vai būt par cēloni smagam savainojumam. Uzglabājiet drošības noteikumus un norādījumus turpmākai izmantošanai. Nelietojiet šo elektroinstrumentu, pirms uzmanīgi un ar pilnīgu izpratni nav izlasīta šī lietošanas pamācība, kā arī tai pievienotie „Vispārējie drošības noteikumi“ (izdevuma numurs 34130465060). Uzglabājiet minētos pavaddokumentus turpmākai izmantošanai un elektroinstrumenta tālāknodošanas vai pārdošanas gadījumā nododiet tos jaunajam īpašniekam. Ievērojiet arī spēkā esošos nacionālos darba aizsardzības likumdošanas aktus. Paredzētais lietojums, lietošanas ierobežojumi: Ar roku darbināmā lentes slīpmašīna sausai lentes slīpēšanai un metāla virsmu pulēšanai ar Fein apstiprinātiem instrumentiem un piederumiem laikapstākļu aizsargātā vidē. Lietojiet tikai uz stabilas virsmas. Elektriskais darbarīks ir paredzēts lietošanai specializētam personālam, bet ne ilgstošai izmantošanai ikdienā. Lentes slīpmašīna nav paredzēta koksnes, minerālmateriālu, magnija, plastmasas un šķiedru kompozītu (piemēram, CFRP/GRP) apstrādei. Nelabvēlīgos darba apstākļos var parādīties instrumenta darbības traucējumi, kas var izpausties kā īslaicīga kļūme, funkciju ierobežojumi vai darbības traucējumi izvēlē tajā lietošanas režīmā un kuru novēršanai ir nepieciešama lietotāja iejaukšanās. Šis elektroinstruments ir paredzēts darbināšanai arī no maiņstrāvas ģeneratoriem, kas spēj nodrošināt pietiekamu jaudu un atbilst standartam ISO 8528, kā arī izpildījuma klasei G2. Šis standarts nav piemērojams, ja tā saucamais nelineāro kropļojumu koeficients pārsniedz 10 %. Šaubu gadījumā ievāciet sīkāku informāciju par izmantojamo ģeneratoru. Īpašie drošības noteikumi. Turiet elektroinstrumentu aiz izolētām satvēriena virsmām, jo slīpēšanas virsma var atsisties pret savu savienojuma kabeli. Strāvas padeves līnijas bojājumi var aktivizēt metāla aprīkojuma daļas un izraisīt elektriskās strāvas triecienu. Citi drošības noteikumi Lietojiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura izvēlieties pilnu sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no lidojošajām slīpē- šanas darbinstrumenta un apstrādājamā materiāla daļiņām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus un aizsargcimdus vai arī īpašu priekšautu. Lietotāja acis jāpasargā no lidojošajiem svešķermeņiem, kas dažkārt rodas darba gaitā. Putekļu aizsargmaskai vai respiratoram jāpasargā lietotāja elpošanas ceļi no putekļiem, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi. Apz īmējums Starptautiskā mērvienība Nacionālā mērvienība Izskaidrojums

WWPiegādātā jauda U VVIzmērītais spriegums f Hz Hz Frekvence

dB dB Trokšņa spiediena līmenis

dB dB Trokšņa jaudas līmenis

pCpeak dB dB Trokšņa spiediena pīķa vērtību līmenis K... Izkliede m/s

Vibrācijas paātrinājuma vērtība atbilstoši standartam EN 62841 (vektoru summa trim virzieniem) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Pamata un atvasinātās mērvienības atbilst starptautiskajai mērvienību sistēmai SI.138

Darba laikā nenēsājiet vaļīgas drēbes, rotaslietas un garus, vaļējus matus. Arī tad, ja uz elektroinstrumenta ir nostiprinātas aizsargierīces, vaļīgi priekšmeti var ieķerties tā kustīgajās daļās, izraisot savainojumus. Neizmantojiet nodilušas, ieplaisājušas vai pārāk stingri nostieptas slīplentes. Uzmanīgi rīkojieties ar slīplentēm un uzglabājiet tās atbilstoši ražotājfirmas norādījumiem. Nelauziet slīplentes! Bojātas slīplentes var pārtrūkt, tikt nomestas un kādu savainot. Nepieskarieties kustošajai slīplentei un nenovietojiet rokas zem aizsargplāksnes. Tas var izraisīt savainojumu. Vienmēr izmantojiet iekārtas aizsargus. Aizsargiem jābūt droši uzstād ītiem uz iekārtas, lai panāktu maksimālu drošību. Aizsargi ir paredzēti, lai pasargātu lietotāju no lidojošām abrazīvām daļiņām un nejaušas saskares ar slīpēšanas lenti. Brīdinājums! Ugunsgrēka un sprādzienbīstamība! Slīpējot metālus (piemēram, alumīniju vai magniju), rodas putekļi, kas var būt uzliesmojoši vai sprādzienbīstami. Nedarbiniet iekārtu viegli uzliesmojošu materiālu tuvumā. Dzirksteles var aizdedzināt šos materiālus. Pārliecinieties, ka dzirksteles lidojumā neapdraud cilvēkus. Noņemiet tuvumā esošos viegli uzliesmojošus materiālus. Metālu slīp ēšana rada dzirksteles. Nostipriniet apstrādājamo priekšmetu. Spīļierīcē iestiprināts priekšmets ir apstrādājams daudz drošāk, nekā tad, ja tas tiek turēts ar roku. Apstrādātā virsma var kļūt ļoti karsta. Nepieskarieties tām ar rokām. Sekojiet, lai citas personas atrastos drošā attālumā no darba vietas. Ikvienam, kas atrodas darba vietas tuvumā, jālieto individuālie darba aizsardzības līdzekļi. Apstrādājamā priekšmeta atlūzas vai salūzuša darb- instrumenta daļas var lidot ar ievērojamu ātrumu un nodarīt kaitējumu cilvēku veselībai arī ievērojamā attā lumā no darba vietas. Neturiet strāvas vadu slīpēšanas lentes tuvumā. Ja zaudējat kontroli pār ierīci, strāvas vadu var pārgriezt vai satvert, un roka vai plauksta var iekļūt slīpēšanas lentē. Nekad nenovietojiet elektroinstrumentu, pirms slīpēšanas lente nav pilnībā apstājusies. Slīpēšanas lente var saskarties ar darba virsmu, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu. Nedarbiniet elektroinstrumentu tā lietošanas laikā. Jūsu apģērbs var tikt aizķerts nejaušā saskarē ar slīpēšanas lenti un radīt traumas. Pārliecinieties, ka slīpēšanas lente ir uzstādīta saskaņā ar ražotāja norādījumiem. Uzstādītajām slīpēšanas lentēm jāspēj brīvi rotēt. Nepareizi uzstādītas slīpēšanas lentes darba laikā var kļūt vaļīgas un tikt izstumtas. Nevērsiet elektroinstrumentu pret sevi, citām personām vai dzīvniekiem. Asas slīpēšanas lentes rada ievainojumu risku. Stingri turiet elektroinstrumentu. Darba gaitā uz strādājošās personas rokām var īslaicīgi iedarboties ievērojams griezes moments. Nekad nepieskarieties kustīgajai slīpēšanas lentei. Pastāv traumu gūšanas risks. Nav atļauts pie elektroinstrumenta pieskrūvēt vai pieknied ēt marķējuma plāksnītes un apzīmējumus. Bojātā izolācija nenodrošina pietiekošu aizsardzību pret elektrisko triecienu. Neizmantojiet piederumus, kas nav īpaši izstrādāti šim elektroinstrumentam vai ieteikti lietošanai kopā ar to. Piederuma drošu lietošanu vēl nenosaka apstāklis, ka to var iestiprināt elektroinstrumentā. Regulāri tīriet elektroinstrumenta ventilācijas atveres, izmantojot nemetāla rīkus. Dzinēja dzesēšanas ventilators ievelk putekļus elektroinstrumenta korpusā. Metāla putekļu uzkrāšanās korpusā var būt par cēloni paaugstinātai elektrobīstamībai. Izvairieties no fiziskas saskares ar zemētām virsmām, piemēram, caurulēm, sildīt ājiem, plītīm un ledusskapjiem. Pastāv paaugstināts elektriskās strāvas trieciena risks, ja jūsu ķermenis ir iezemēts. Noteiktos apstākļos iekārtas komponenti var kļūt elektrostatiski uzlādēti. Pirms elektroinstrumenta lietošanas pārbaudiet, vai nav bojāts tā elektrokabelis un elektrotīkla kontaktdakša. Ieteikums: vienmēr pievienojiet elektroinstrumentu caur noplūdes strāvas aizsargreleju (RCD) ar aizsargstrāvu 30 mA vai mazāku. Rīkošanās ar veselībai kaitīgiem putekļiem Ar šā instrumenta palīdzību veicot darbības, kuru rezultātā notiek materiāla daļiņu atdalīšanās, rodas putekļi, kas var būt bīstami veselībai. Saskaršanās ar dažu materiālu putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas, elpošanas ceļu saslimšanas, vēzi vai reproduktīvās sistēmas bojājumus; pie šādiem materiāliem pieder azbests un to saturoši materiāli, svinu saturošas krāsas, metāli, dažas koka sugas, minerāli, akmens materiālos esošās silikāta daļiņas, krāsu šķīdinātāji, koksnes konservanti un pretapaugšanas līdzekļi, ar kuriem tiek apstrādā tas ūdens transportlīdzekļu zemūdens daļas. Saslimšanas riska pakāpe ir atkarīga no putekļu ieelpošanas ilguma. Lietojiet putekļu veidam atbilstošas uzsūkšanas ierīces un individuālo aizsargaprīkojumu, kā arī parūpējieties par labu ventilāciju darba vietā. Uzticiet azbestu saturošu materiālu apstrādi tikai profesionāļiem. Koka un vieglo metālu putekļi, kā arī karsts apstrādājamā materiāla putekļu un dažu ķīmisko vielu maisījums noteiktos nelabvēlīgos apstākļos var izraisīt aizdegšanos vai sprādzienu. Nepieļaujiet dzirksteļu lidošanu putekļu konteinera virzienā, kā arī elektroinstrumenta un apstrādājamā materiāla pārkaršanu, savlaicīgi iztukšojiet putekļu konteineru; ņemiet vērā apstrādājamā materiāla ražotāja sniegtos norādījumus par materiāla apstrādi un Jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.139

Vibrācijas iedarbība uz rokām un delnām Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbilstoši standartā EN 62841 noteiktajai procedūrai un var tikt lietots elektroinstrumentu salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai. Norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā vibrācijas līmenis var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielinā t vibrācijas radīto papildu slodzi zināmam darba laika posmam. Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, šādus: savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un pareizi plānojiet darbu. Īsumā. 1 Priekšējais rokturis (Izolēta satvēriena virsma) 2 Aizmugurējais rokturis (Izolēta satvēriena virsma) 3 Uzgrieznis aizsardzībai pret dzirkstelēm 4 Aizsardzība pret dzirkstelēm 5 Slīpēšanas siksnas maiņas svira 6 Ieslēdzējs 7 Kontaktpaplāksne 8 Skrūves slīpēšanas lentes regulēšanai 9 Uzgrieznis slīpēšanas lentes regulēšanai 10 Virsmu slīpēšanas balsts 11 Slīpēšanas lente 12 Piedziņas paplāksne 13 Pirkstrats griešanās ātruma priekšiestādīšanai 14 Izolēts satvērēja virsmas elektroinstruments Iestatījumi. Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Noregulējiet rokturi (attēls 2). Rokturi (1) var fiksēt 3 dažādās pozīcijās. Atbrīvojiet rokturi. Pārvietojiet rokturi darba pozīcijā un nostipriniet to vēlreiz. Noregulējiet siksnas darbību (attēls 3). Ieslēdziet iekārtu un pārbaudiet, vai lente darbojas. Ja lente nedarbojas pa vidu, atskrūvējiet skrūvi (8) un pagrieziet uzgriezni (9) ar atslēgu (10 mm) pēc nepieciešamības pa labi vai pa kreisi. Nomainiet slīpēšanas lenti (attēls 4). Pagrieziet sviru (5) pa labi. Slīpēšanas lente tagad ir vaļīga, un to var noņemt. Uzlieciet jaunu slīpēšanas lenti. Pārliecinieties, ka bultiņu virzieni slīpēšanas lentes iekšpusē un elektroinstrumenta korpusā sakrīt. Pagrieziet sviru (5) pa kreisi un pārbaudiet, vai slīpēšanas lente atrodas vidū. Regulāri pārbaudiet lentes virzību. Katru reizi, nomainot slīpēšanas lenti, pārbaudiet, vai lentes rullīšos nav bojājumu. Nomainiet bojātos lentes rullīšus. Pārbaudiet piedziņas paplāksni (12) un kontaktpaplāksni (7), vai tiem nav nodiluma un bojājumu katru reizi, kad slīpēšanas lente tiek nomainīta. Nomainiet bojātās daļas. Izolēta satveršanas virsma (attēls 5). Turiet elektroinstrumentu aiz izolētajām satveršanas virsmām (1), (2) un (14). Dzirksteļu aizsarga maiņa Atskrūvējiet uzgriezni (3) un izņemiet dzirksteļu aizsargu (4). Ievietojiet jauno dzirksteļu aizsargu un pievelciet uzgriezni (3). Lietošanas instrukcijas. Pārbaudiet apstrādājamo sagatavi, vai tai nav piesārņojuma. Pirms apstrādes noņemiet svešķermeņus. Neslīpējiet piedziņas paplāksnes zonā (12). Nedarbiniet elektroinstrumentu ar mitrām vai slapjām rokām. Ieslēgšana un izslēgšana (attēls 6). Atkārtotas startēšanas bloķēšana neļauj lentes slīpmašīnai automātiski ieslēgties, ja strāvas padeve darba laikā tiek izslēgta, piemēram, tikai īsu brīdi pārtraukuma, pavelkot strāvas kontaktdakšu. Ieslēgšana: Nospiediet rievotās virsmas ieslēgšanas/izslēgšanas slēdzi (6) uz leju un pēc tam pabīdiet to uz priekšu. Izslēgšana: Nospiediet ieslēgšanas/izslēgšanas slēdzi (6) uz leju. Pielāgojiet lentes ātrumu (attēls 7). Diapazonu var mainīt pakāpeniski. Pagrieziet regulēšanas riteni (13) starp „1“, lai iegūtu mazāko lentes ātrumu, un „6“, lai iegūtu lielāko lentes ātrumu.140

Uzturēšana darba kārtībā un klientu apkalpošanas dienests. Ārkārtējos darba apstākļos, apstrādājot metālus, elektroinstrumenta iekšpusē var uzkrāties vadītspējīgi putekļi. Var tikt ietekmēta elektroinstrumenta aizsargizolācija. Caur ventilācijas spraugām regulāri izpūtiet elektroinstrumenta iekšpusi ar sausu, bezeļļas saspiestu gaisu un pievienojiet diferenciālās strāvas automātisko slēdzi (FI). Atjaunojiet brīdinošās uzlīmes uz instrumenta, ja tās ir novecojušas vai nolietojušās. Izstrādājumus, kas ir saskārušies ar azbestu, nedrīkst izmantot, veicot remontu. Utilizējiet ar azbestu piesārņotus izstrādājumus atbilstoši valstī spēkā esošajiem priekšrakstiem par azbestu saturošu atkritumu utiliz ēšanu. Ja ir bojāts elektroinstrumenta savienojošais vads, tas jānomaina, griežoties pie ražotāja vai pie tā pārstāvja. Izmantojiet tikai oriģinālās rezerves daļas. Šā elektroinstrumenta aktuālais rezerves daļu saraksts ir atrodams interneta vietnē www.fein.com. Vajadzības gadījumā lietotājs var saviem spēkiem nomainīt šādas daļas: Slīpēšanas lente (11), rokturi (1 + 2), dzirksteļu aizsargs (4) Garantija. Garantija izstrādājumam tiek noteikta atbilstoši spēkā esošajai tās valsts likumdošanai, kurā izstrādājums ir ticis laists pārdošanā. Bez tam firma FEIN nosaka izstrādājumam garantiju atbilstoši FEIN garantijas deklarācijai. Elektroinstrumenta piegādes komplektā var netikt iekļautas visas šajā lietošanas pamācībā aprakstītās un attēlotās daļas. Atbilstības deklarācija. CE apliecinājums ir derīgs tikai Eiropas Savienības un EBTA (Eiropas Brīvās tirdzniecības asociācijas) valstīm un tikai izstrādājumiem, kas paredzēti ES vai EBTA tirgum. Pēc izstrādājuma laišanas ES tirgū UKCA zīme zaudē derīgumu. UKCA apliecinājums attiecas tikai uz Lielbritānijas tirgu (Anglija, Velsa un Skotija) un tikai uz izstrādājumiem, kas paredzēti Apvienotās Karalistes tirgum. Pēc produkta laišanas ES tirgū CE zīme zaudē derīgumu. Firma FEIN ar pilnu atbildību deklarē, ka šis izstrādājums atbilst šīs lietošanas pamācības pēdējā lappusē minētajām spēkā esošajām direktīvām. Tehniskā dokumentācija no: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Vides aizsardzība, atbrīvošanās no nolietotajiem izstrādājumiem. Nolietotie elektroinstrumenti, to iesaiņojums un piederumi jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Slīpēšanas lentes parasti ir profesionāli jāiznīcina kā bīstamie atkritumi saskaņā ar reģionālajiem utilizācijas noteikumiem sastāvdaļu un īpašību dēļ. Piederumu izvēle Izmantojiet vienīgi FEIN oriģinālos piederumus. Piederumam jāatbilst elektroinstrumenta tipam. – Slīpēšanas lente/neausta lente ISO 2976 — 50 x 1000 mm, maks. lentes biezums 5 mm – Slīpēšanas siksna 50 x 1150 mm, maks. lentes biezums 5 mm (tikai GHBR) – GHBD modulis – GHBM modulis – GHBR modulis (var izmantot tikai kopā ar GHB 15-50 Inox)141 zh (CM) zh (CM) 正本使用说明书的翻譯。 使用的符号，缩写和代名词。 本使用说明书中或是机器上的符号，是用来提醒您在操作本机器时可能发生的危险。
