Produkttype	Elektrisk båndsliber
Mærke	Fein
Model	GRIT GHB 1550 Inox
Anvendelsesområde	Tørslibning og polering af metaloverflader beskyttet mod vejrlig
Optagen effekt (P1)	1550 W
Nominel spænding	230 V
Frekvens	50/60 Hz
Variabel båndhastighed	Ja, kontinuerlig justering med drejeknap fra 1 til 6
Bånddimensioner	50 x 1000 mm (maks. tykkelse 5 mm)
Vægt	Ca. 7 kg
Dobbeltisolering	Ja (symbol ⧈)
Tænd/sluk-knap	Med genstartssikring
Justerbart håndtag	Ja, 3 positioner
Gnistbeskytter	Aftagelig, udskiftelig
Båndcentrering	Justerbar med skrue og møtrik (10 mm nøgle)
Anbefalet beskyttelse	Sikkerhedsbriller, høreværn, støvmaske, handsker
Udelukkede materialer	Træ, mineraler, magnesium, plast, fiberkompositter
Vedligeholdelse	Blæs regelmæssigt indersiden med tør, oliefri trykluft
Brugerudskiftelige dele	Slibebånd, håndtag, gnistbeskyttere
Garanti	Lovbestemt + Feins producenterklæring
Godkendte tilbehør	Fein slibebånd 50x1000 mm, moduler GHBD, GHBM, GHBR (GHBR kun til GHB 15-50 Inox)

Ofte stillede spørgsmål - GRIT GHB 1550 Inox Fein

Hvordan justeres båndhastigheden?

Brug forvalgsknappen (13) på maskinen. Drej den mellem position 1 (laveste hastighed) og position 6 (højeste hastighed) for kontinuerlig justering.

Hvordan centreres slibebåndet?

Tænd maskinen og observer båndet. Hvis det ikke er centreret, løsn justeringsskruen (8) og drej møtrikken (9) med en 10 mm nøgle til højre eller venstre, indtil båndet er centreret.

Hvordan udskiftes slibebåndet?

Tag stikket ud. Skift grebet (5) til højre for at løsne båndet. Fjern det gamle bånd. Monter det nye bånd i overensstemmelse med pilenes retning på indersiden af båndet og på huset. Drej grebet til venstre for at stramme båndet, og kontroller derefter centreringen.

Hvilket beskyttelsesudstyr skal jeg bære?

Bær altid sikkerhedsbriller, høreværn, støvmaske og handsker. Bind langt hår op og undgå løstsiddende tøj eller smykker.

Kan jeg slibe træ med denne maskine?

Nej. Båndsliberen GRIT GHB 1550 Inox er kun designet til tørslibning og polering af metaloverflader. Den er ikke egnet til træ, mineralmaterialer, magnesium, plast eller fiberkompositter.

Hvordan rengøres værktøjet?

Rengør regelmæssigt ventilationsåbningerne med ikke-metalliske værktøjer. Under ekstreme driftsforhold blæses tør, oliefri trykluft ind i værktøjet gennem åbningerne for at fjerne ledende støv.

Hvad gør jeg, hvis netledningen er beskadiget?

Brug ikke maskinen. Få ledningen udskiftet af producenten Fein eller en autoriseret repræsentant for at undgå fare.

Hvordan udskiftes gnistbeskytteren?

Tag stikket ud. Løsn møtrikken (3) og fjern den gamle gnistbeskytter (4). Placer den nye gnistbeskytter og spænd møtrikken.

Hvad er den krævede forsyningsspænding?

Maskinen fungerer på en spænding på 230 V, 50/60 Hz. Det anbefales at bruge en fejlstrømsafbryder på maks. 30 mA.

Kan jeg bruge ikke-Fein slibebånd?

Det anbefales kun at bruge originale Fein-tilbehør. Båndene skal overholde standard ISO 2976: dimensioner 50 x 1000 mm, maks. tykkelse 5 mm.

BRUGSANVISNING GRIT GHB 1550 Inox Fein

Oversættelse af den originale betjeningsvejledning

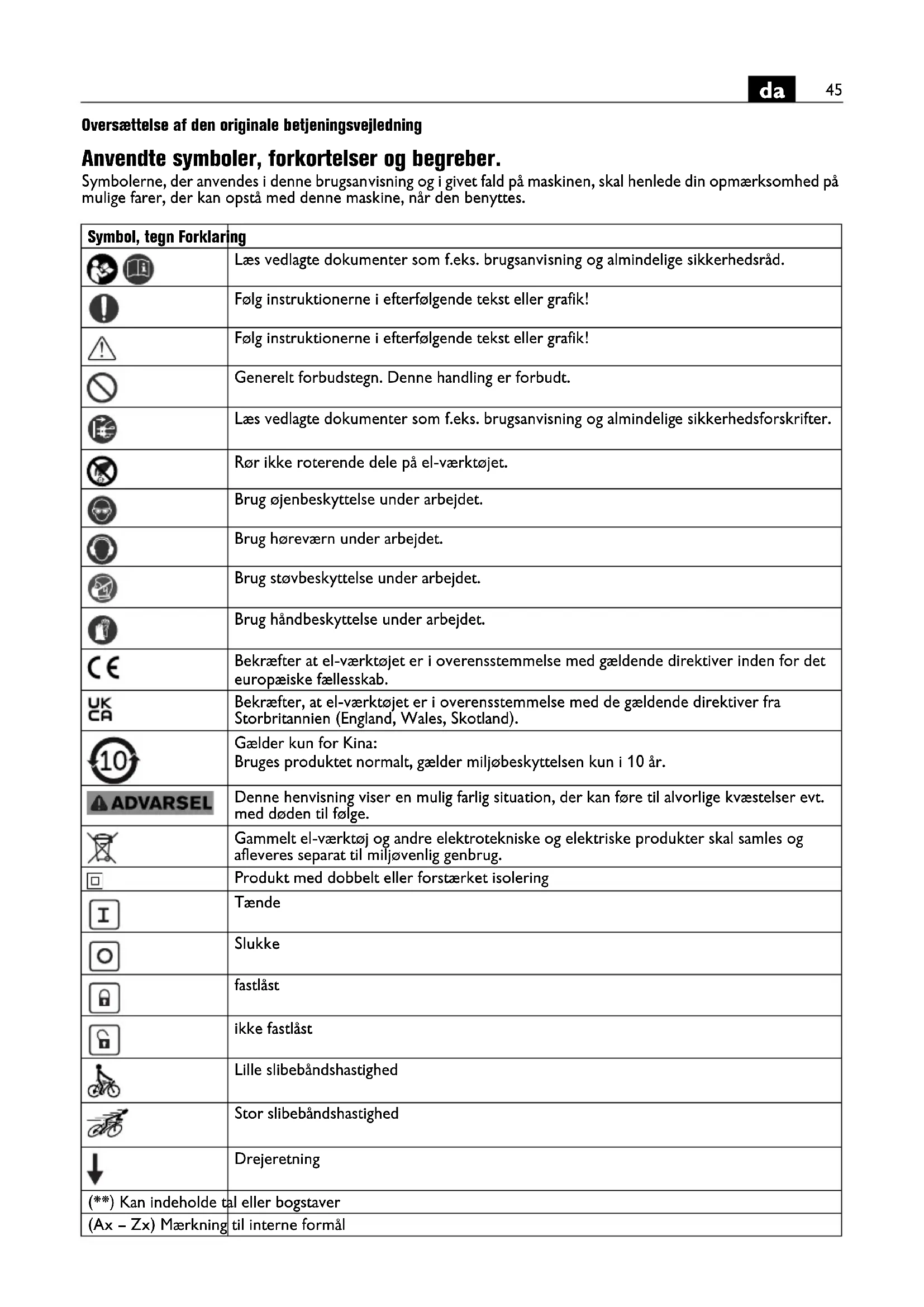

Anvendte symboler, forkortelser og begreber.

Symbolerne, der anvendes i denne brugsanvisning og i givet fald på maskinen, skal henlede din opmærksomhed på mulige farer, der kan opstå med denne maskine, når den benyttes.

Symbol, tegn Forklaring
	Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd.
	Følg instruktionerne i efterfølgende tekst eller grafik!
	Følg instruktionerne i efterfølgende tekst eller grafik!
	Generelt forbudstegn. Denne handling er forbudt.
	Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsforskrifter.
	Rør ikke roterende dele på el-værktøjet.
	Brug øjenbeskyttelse under arbejdet.
	Brug høreværn under arbejdet.
	Brug støvbeskyttelse under arbejdet.
	Brug håndbeskyttelse under arbejdet.
	Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab.
	Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland).
	Gælder kun for Kina:Bruges produktet normalt, gælder miljøbeskyttelsen kun i 10 år.
	Denne henvisning viser en mulig farlig situation, der kan føre til alvorlige kvæstelser evt. med døden til følge.
	Gammelt el-værktøj og andre elektrotekniske og elektriske produkter skal samles og afleveres separat til miljøvenlig genbrug.
	Produkt med dobbelt eller forstærket isolering
	Tænde
	Slukke
	fastlåst
	ikke fastlåst
	Lille slibebåndshastighed
[K3ST]	Stor slibebåndshastighed
	Drejeretning
(**) Kan indeholde tal eller bogstaver
(Ax - Zx) Mærkning til interne formål

Tegn Enhed international Enhed national Forklaring
v_0	m/s m/s Slibebåndshastighed
P_1	W W Optagende effekt
P_2	W	W	A f
UV V Dimensioneringsspænding
fHz Hz	Frekvens
l_1	mm	mm	Slibebåndslængde
l_2	mm	mm	Slibebåndsbredde
(HDBB)	kg	kg	Vægt iht. EPTA-Procedure 01
L_pA	dB dB	Lydtrykniveau
L_wA	dB dB	Lydeffektniveau
L_pCpeak	dB dB	Top lydtrykniveau
K...			Usikkerhed
a	m/s2	m/s2	Svingningsemissionsværdi iht. EN 62841 (vektorsum for tre retninger)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basisenheder og afledte enheder fra det internationale enhedssystem SI.

For din egen sikkerheds skyld.

ADVARSEL

Læs alle sikkerhedsråd og instrukser. I tilfælde af manglende over-

holdelse af sikkerhedsråd og instrukser er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsråd og instrukser til senere brug.

Anvend ikke dette el-værktøj, før du har læst nærværende brugsanvisning samt vedlagte

„Almindelige sikkerhedsråd“ (skriftnummer

3 41 30 465 06 0) nøje igennem og forstået det hele.

Opbevar nævnte materiale til senere brug og giv det videre til en evt. ny ejer.

Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelser.

Tilsigtet brug, grænser for brug:

Håndført båndsliber til tør slibebåndsslibning og polering af overflader af metal smed det af Fein godkendte tilbehør i vejrbeskyttede omgivelser.

Må kun bruges på stabilt underlag.

Elværktøjet er beregnet til at blive betjent af specialiseret personale til opgaver, der ikke skal gennemføres i lang tid hver dag.

Båndpudseren er ikke beregnet til at bearbejde træ, mineralske materialer, magnesium, kunststof og fiberkompositmateriale (f.eks. CFK/GFK).

Driftskvaliteten kan forringes i forstyrrende omgivelser som f.eks. i form af tidsmæssigt begrænset svigt, tidsmæssigt begrænset minimering af funktion eller af tilsigtet brug, en sådan situation skal evt. afhjælpes af en betjeningsperson.

Dette el-værktøj er også beregnet til brug sammen med vekselstrømgeneratorer med tilstrækkelig ydelse, der svarer til standard ISO 8528, udførelsesklasse G2.

Bestemmelserne i denne standard overholdes især ikke, hvis den såkaldte THD overskrider 10 %. Er du i tvivl, læses og overholdes informationsmaterialet til den generator, du bruger.

Specielle sikkerhedsforskrifter.

Hold elværktøjet fast i de isolerede greb, da slibefladen kan ramme maskinens ledning. Beskadigelse af en spændingsførende ledning kan sætte maskinens metaldele under spænding og give elektrisk stød.

Yderligere sikkerhedsråd

Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab.

Bær ikke løstsiddende tøj, smykker eller åbent, langt hår under arbejdet. Løse genstande kan fanges af dele, der bevæger sig, og føre til kvæstelser, selv om beskyttelsesanordninger er monteret.

Anvend ikke slidte, revnede eller meget tilstoppede slibebånd. Håndter slibebånd omhyggeligt og opbevar disse iht. fabrikantens instruktioner. Knæk ikke slibebånd! Beskadigede slibebånd kan gå i stykker, slynges væk og kvæste tredjemand.

Berør aldrig det løbende slibebånd og stik ikke fingrene ind under beskyttelsespladen. Kvæstelsesfare.

Anvend altid de beskyttelsesanordninger, der findes på maskinen. Beskyttelsesanordningerne skal være monteret sikkert på maskinen for at opnå max. sikkerhed.

Beskyttelsesanordningerne skal beskytte operatøren mod omkringflyvende slibepartikler og utilsigtet berøring med slibebåndet.

Pas på - brand- og eksplosionsfare! Når metal slibes (f.eks. aluminium eller magnesium), opstår der støv, der kan være brændbart eller eksplosivt. Anvend ikke maskinen i nærheden af brændbare materialer. Materi- alet vil kunne blive antændt af gnister.

Sørg for, at personer ikke udsættes for gnistregn. Fjern brændbare materialer i nærheden. Gnistregn opstår i forbindelse med metalslibning.

Sikre emnet. Et emne, der holdes med en spændeanordning, holdes mere sikkert end i hånden.

Den bearbejdede flade kan blive meget varm. Berør den ikke med hånden.

Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækket tilbehør kan flyve væk og føre til kvæstelser også uden for det direkte arbejdsområde.

Hold netledningen væk fra slibebåndet. Hvis du mister kontrollen over maskinen, vil netledningen kunne blive skåret over eller fanget ind, og din hånd eller arm vil kunne blive trukket ind i slibebåndet.

Læg aldrig el-værktøjet fra dig, før slibebåndet står helt stille. Slibebåndet kan komme i kontakt med aflægningsfladen, hvorved du kan miste kontrollen over el-værktøjet.

Lad ikke el-værktøjet køre, mens du bærer det. Dit tøj kan blive revet med som følge af en tilfældig kontakt med slibebåndet, hvilket kan føre til kvæstelser.

Kontrollér, at slibebåndet er monteret iht. fabrikantens forskrifter. De monterede slibebånd skal kunne dreje frit. Forkert monterede slibebånd kan løsne sig under arbejdet og slynges ud.

Ret ikke el-værktøjet mod dig selv, andre personer eller dyr. Skarpe slibebånd kan føre til kvæstelser.

Hold godt fast i el-værktøjet. Der kan opstå høje reaktionsmomenter for en kort tid.

Berør aldrig slibebåndet, når det er i gang. Fare for personskade.

Det er forbudt at skrue eller nitte skilte og tegn på elværktøjet. En beskadiget isolering beskytter ikke mod elektrisk stød.

Anvend ikke tilbehør, hvis det ikke er udviklet eller frigivet specielt af el-værktøjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-værktøj.

Rengør ventilationsåbningerne på el-værktøjet med regelmæssige mellemrum med ikke-metallisk værktøj. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsamles.

Undgå kropskontakt med jordede flader som f.eks. rør, varmeapparater, komfurer og køleskabe. Risikoen for at få elektrisk stød er større, hvis din krop er i forbindelse med jord. Under bestemte betingelser kan maskinens komponenter oplades elektrostatisk.

Kontrollér altid nettilslutningsledningen og netstikket for beskadigelser før brug.

Anbefaling: Brug altid el-værktøjet via en fejlstrømbeskyttelseskontakt (RCD) med dimensioneret fejlstrøm på 30 mA eller mindre.

Händtering med farligt støv

Bruges dette værktøj til materialeafslibende arbejdsprocesser, opstår der støv, der kan være farligt.

Berøring eller indånding af nogle former for støv som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogle træsorter, mineraler, silikatpartikler med stenholdige materialer, farveopløsende midler, træbeskyttelsesmidler, kan udløse allergiske reaktioner og/eller luftvejssygdomme, kræft og forplantningsskader hos personer med allergiske reaktioner. Risikoen for at indånde støv afhænger af ekspositionen. Brug en opsugningsmåde, der er afstemt efter det støv, der opstår, samt personligt beskyttelsesudstyr og sørg for god udluftning/ventilation på arbejdspladsen. Overlad altid behandling af asbestholdigt materiale til fagfolk.

Træstøv og letmetalstøv, varme blandinger af slibestøv og kemiske stoffer kan under ugunstige betingelser antændes af sig selv og føre til eksplosion. Undgå gnistregn hen imod støvbeholder samt overophedning af elværktøjet og slibegodset, tøm rettidigt støvbeholderen, følg bearbejdningshenvisningerne fra materialeproducenten samt de forskrifter, der gælder i brugslandet for de materialer, der skal bearbejdes.

Vibrationsniveauet angivet i disse instruktioner er målt jævnfør en måleprocedure, normeret i EN 62841, og kan benyttes til indbyrdes sammenligning af el-værktøj. Den egner sig desuden til en foreløbig vurdering af vibrationsbelastningen.

Det angivne vibrationsniveau repræsenterer el-værktø-jets vigtigste anvendelsesformer. Hvis el-værktøjet benyttes på anden måde med ikke formålsbestemt til-behør eller ved utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige. Derved kan vibrationsbelastningen i hele arbejdsperioden forøges betydeligt.

Ved en nøjagtig vurdering af vibrationsbelastningen bør der også tages højde for den tid, hvor værktøjet enten er slukket eller fortsat er tændt, men ikke er i egentlig brug. Det kan reducere vibrationsbelastningen i hele arbejdsperioden betydeligt.

Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-værktøj og tilbehør, hold hænderne varme, organisation af arbejdsprocedurer.

Med et blik.

1 Forreste håndtag (Isoleret grebflade)

2 Bageste håndtag (Isoleret grebflade)

5 Arm til slibebändsskift

6 Start-stop-kontakt

7 Kontaktskive

14 Isoleret greb elværktøj

Indstillinger.

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Håndgreb indstilles (Fig. 2).

Håndgrebet kan fikseres i 3 forskellige positioner.

Løsn grebet.

Stil grebet i din arbejdsposition og fastgør det igen.

Båndløb justeres (Fig. 3).

Tænd for maskinen og kontrollér bändløbet.

Løber båndet ikke i midten, løsn da skruen (8) og drej møtrikken (9) til højre eller venstre efter behov med en nøgle (10 mm).

Slibebånd skiftes (Fig. 4).

Sving armen (5) til højre. Slibepapiret er nu løst og kan tages af.

Læg det nye slibepapir på. Kontroller, at pilretningerne på den indvendige side af slibepapiret og el-værktøjets hus stemmer overens.

Sving armen (5) til venstre og kontroller, om slibepapi- ret ligger i midten. Kontroller bändløbet med regel- mæssige mellemrum.

Kontrollér bändrullerne for beskadigelser, hver gang slibebånd skiftes. Skift beskadigede bändruller.

Isolerede greb (Fig. 5).

Hold elværktøjet fast i de isolerede greb (1), (2) og (14).

Udskiftning af gnistfang

Driftsinstruktioner.

Kontroller emnet, der skal arbejdes, for snavs. Fjern fremmedlegemer, før bearbejdningen startes.

Slib ikke i området omkring drivskiven (12).

ADVARSEL

Brug ikke elværktøjet, hvis du har våde eller fugtige hænder.

Tænd og sluk (Fig. 6).

Selvstartspærren förhindrer, at båndsliberen starter igen af sig selv, hvis f.eks. strømtilførslen afbrydes i kort tid, fordi netstikket trækkes ud under driften.

Tænde:

Tryk tænd/sluk-kontakten (6) på den ribbede overflade nedad og skub den så fremad.

Slukke:

Tryk tænd/sluk-knappen (6) ned.

Indstilling af båndhastighed (Fig. 7).

Området kan ændres trinløst.

Drej på hjulet (13) mellem „1“ for den laveste båndhastighed og „6“ for den højeste båndhastighed.

Under ekstreme brugsbetingelser kan bearbejdning af metal føre til aflejring af ledende støv inde i el-værktøjet. El-værktøjets

beskyttelsesisolering kan forringes. Blæs den indvendige side af el-værktøjet gennem ventilationsåbningerne igennem med tør og oliefri trykluft med hyppige mellemrum og forkoble et HFI-relæ.

Forny etiketter og advarsler på el-værktøjet, hvis de er blevet gamle og slidte.

Produkter, der er kommet i kontakt med asbest, må ikke sendes til reparation. Bortskaf produkter, der er forurenet med asbest, iht. forskrifterne om bortskaffelse af asbestholdigt affald, er gældende i brugslandet.

Hvis el-værktøjets ledning bliver beskadiget, skal den skiftes ud af producenten eller dennes repræsentant.

Brug kun originale reservedele.

Den aktuelle reservedelsliste til dette el-værktøj findes på internettet under www.fein.com.

Følgende dele kan du selv udskifte efter behov:

Slibebånd (11), håndtag (1 + 2), gnistbeskyttelse (4)

Mangelsansvar/reklamationsret og garanti.

Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring.

Det kan være, at el-værktøjet kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvisning.

CE-erklæringen gælder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun for produkter, der er beregnet til EU- eller EFTA-markedet. Når produktet er markedsført på EU-markedet, mister UKCA tegnet sin gyldighed.

UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, der er beregnet til det britiske marked. Når produktet er markedsført på det britiske marked, mister CE-tegnet sin gyldighed.

Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne brugsanvisning.

Emballage, udtjent el-værktøj og tilbehør bedes afleveret til miljøvenlig genbrug.

Slibebånd skal normalt bortskaffes korrekt som farligt affald iht. de regionale bortskaffelsesforskrifter på grund af indholdsstofferne og egenskaberne.

Tilbehørsudvalg

Brug kun originalt tilbehør fra FEIN. Tilbehøret skal være bestemt til el-værktøjets type.

• Slibebånd/fiberflorbånd ISO 2976 – 50 x 1000 mm, maks. bändtykkelse 5 mm
• Slibebånd 50 x 1150 mm, maks. bändtykkelse 5 mm (kun for GHBR)
• Modul GHBD
• Modul GHBM
• Modul GHBR (kan kun bruges med GHB 15-50 Inox)

Den bearbeidede overflaten kan bli meget varm. Ikke berør denne med hånden.

Kontroller ved hvert slipebåndskifte bändrullene for skader. Skift ut skadede bändruller.

Kontroller drivskiven (12) og kontaktskiven (7) ved hvert slipebåndskifte for slitasje og skader. La skadede deler skiftes ut.

Isolerte gripeflater (Bilde 5).

Hold maskinen kun på de isolerte gripeflatene (1), (2) og (14).

Bytte gnistvern

Området kan endres trinnløst.

Bruk kun originalt FEIN-tilbehør. Tilbehøret må være beregnet for denne elektroverktøy-typen.

• Slipebänd/fleecebänd ISO 2976 - 50 x 1000 mm, max. bändtykkelse 5 mm
• Slipebånd 50' x 1150 mm, max. bändtykkelse 5 mm (kun for GHBR)
• Modul GHBD
• Modul GHBM
• Modul GHBR (må kun brukes sammen med GHB 15-50 Inox)
