GRIT GHB 1550 Inox - Slipmaskin Fein - Gratis bruksanvisning och manual

Produkttyp	Bärbar bandslipmaskin
Märke	Fein
Modell	GRIT GHB 1550 Inox
Ändamålsenlig användning	Torr slipning och polering av metallytor under tak
Upptagen effekt (P1)	1550 W
Märkspänning	230 V
Frekvens	50/60 Hz
Variabel bandhastighet	Ja, kontinuerlig inställning via ratt från 1 till 6
Banddimensioner	50 x 1000 mm (max tjocklek 5 mm)
Vikt	Cirka 7 kg
Dubbel isolering	Ja (symbol ⧈)
Strömbrytare på/av	Med återstartsspärr
Justerbart handtag	Ja, 3 lägen
Gnistskärm	Avtagbar, utbytbar
Bandcentrering	Justerbar med skruv och mutter (10 mm nyckel)
Rekommenderat skydd	Skyddsglasögon, hörselskydd, dammmask, handskar
Uteslutna material	Trä, mineraler, magnesium, plaster, fiberkompositer
Underhåll	Blås regelbundet insidan med torr, oljefri tryckluft
Användarutbytbara delar	Slipband, handtag, gnistskärm
Garanti	Lagstadgad + Feins tillverkarförsäkran
Tillåtna tillbehör	Fein slipband 50x1000 mm, moduler GHBD, GHBM, GHBR (GHBR endast för GHB 15-50 Inox)

Vanliga frågor - GRIT GHB 1550 Inox Fein

Hur ställer jag in bandhastigheten?

Använd förvalsratten (13) på maskinen. Vrid den mellan läge 1 (lägsta hastighet) och läge 6 (högsta hastighet) för kontinuerlig inställning.

Hur centrerar jag slipbandet?

Starta maskinen och observera bandet. Om det inte är centrerat, lossa justerskruven (8) och vrid muttern (9) med en 10 mm nyckel åt höger eller vänster tills bandet är centrerat.

Hur byter jag slipbandet?

Koppla bort maskinen. Skjut byteshävarmen (5) åt höger för att lossa bandet. Ta bort det gamla bandet. Montera det nya bandet enligt pilarnas riktning på bandets insida och på höljet. Vrid hävarmen åt vänster för att sträcka bandet, kontrollera sedan centreringen.

Vilken skyddsutrustning ska jag använda?

Använd alltid skyddsglasögon, hörselskydd, dammmask och handskar. Sätt upp långt hår och undvik lösa kläder eller smycken.

Kan jag slipa trä med denna maskin?

Nej. Bandslipmaskinen GRIT GHB 1550 Inox är endast avsedd för torr slipning och polering av metallytor. Den är inte lämplig för trä, mineralmaterial, magnesium, plaster eller fiberkompositer.

Hur rengör jag verktyget?

Rengör regelbundet ventilationsöppningarna med icke-metalliska verktyg. Under extrema arbetsförhållanden, blås torr, oljefri tryckluft genom ventilationsöppningarna in i verktyget för att avlägsna ledande damm.

Vad gör jag om nätsladden är skadad?

Använd inte maskinen. Låt sladden bytas ut av tillverkaren Fein eller en auktoriserad representant för att undvika fara.

Hur byter jag gnistskärmen?

Koppla bort maskinen. Lossa muttern (3) och ta bort den gamla gnistskärmen (4). Sätt dit den nya gnistskärmen och dra åt muttern.

Vilken matningsspänning krävs?

Maskinen arbetar med 230 V, 50/60 Hz. Det rekommenderas att använda en jordfelsbrytare på högst 30 mA.

Kan jag använda slipband som inte är från Fein?

Det rekommenderas att endast använda originaltillbehör från Fein. Banden måste uppfylla standard ISO 2976: mått 50 x 1000 mm, max tjocklek 5 mm.

BRUKSANVISNING GRIT GHB 1550 Inox Fein

13 Indstillingshjul omdrejningstal

Utskifting av slipebåndet (Bilde 4).

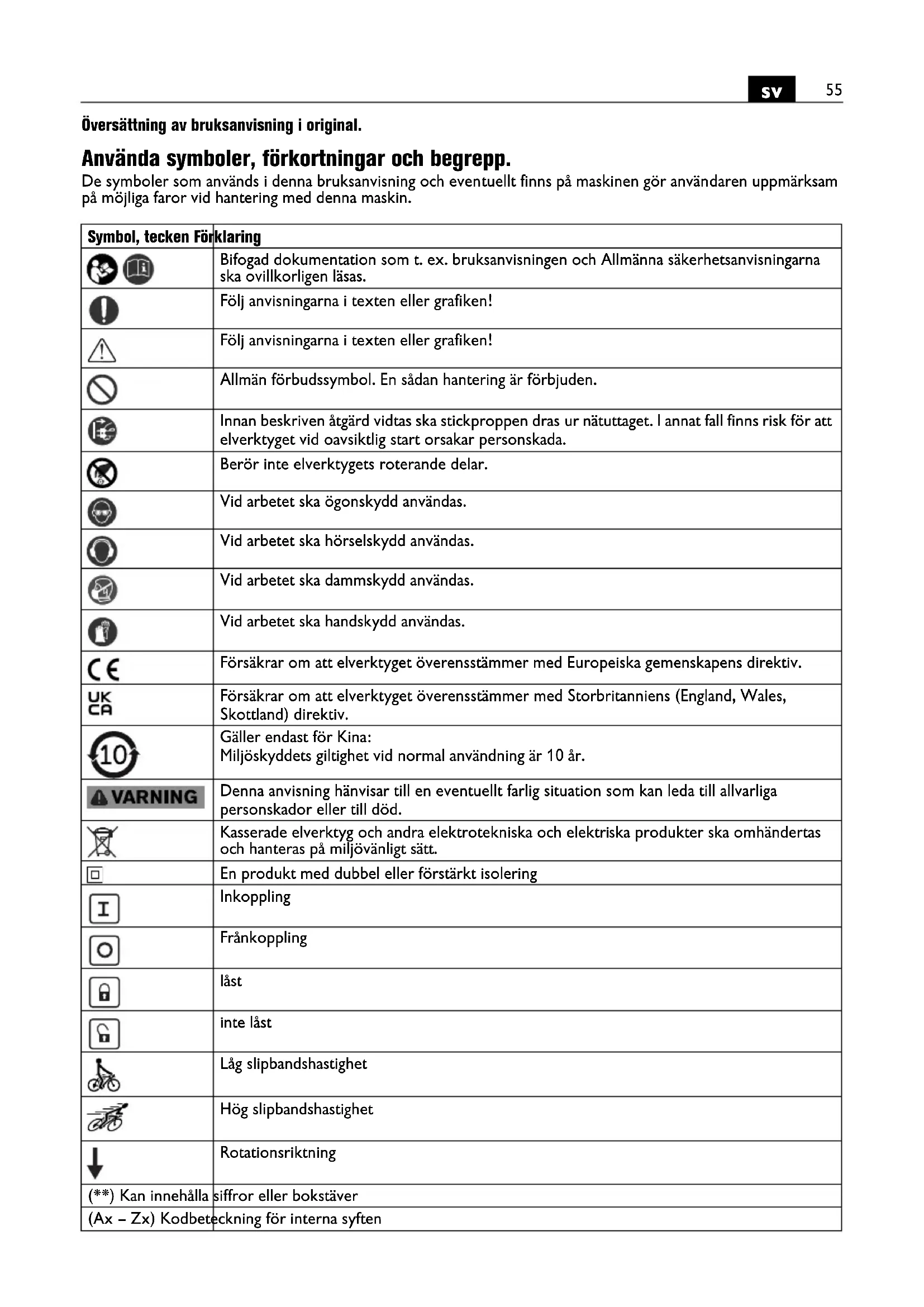

Översättning av bruksanvisning i original.

Använda symboler, förkortningar och begrepp.

De symboler som används i denna bruksanvisning och eventuellt finns på maskinen gör användaren uppmärksam på möjliga faror vid hantering med denna maskin.

Symbol, tecken Förklaring
	Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas.
	Följ anvisningarna i texten eller grafiken!
	Följ anvisningarna i texten eller grafiken!
	Allmän förbudssymbol. En sådan hantering är förbjuden.
	Innan beskriven åtgård vidtas ska stickproppen dras ur nätuttaget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar personskada.
	Berör inte elverktygets roterande delar.
	Vid arbetet ska ögonskydd användas.
	Vid arbetet ska hörselskydd användas.
	Vid arbetet ska dammskydd användas.
	Vid arbetet ska handskydd användas.
	Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
	Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv.
	Gäller endast för Kina:Miljöskyddets giltighet vid normal användning är 10 år.
	Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död.
	Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt.
	En produkt med dubbel eller förstärkt isolering
	Inkoppling
	Frånkoppling
	läst
	inte läst
	Låg slipbandshastighet
	Hög slipbandshastighet
	Rotationsriktning
(**) Kan innehålla	siffror eller bokstäver
(Ax - Zx) Kodbeteckning för interna syften

Tecken Internationell enhet Nationell enhet		Förklaring
v_0	m/s m/s Slipbandshastighet
P_1	W W Upptagen effekt
P_2	W W Avgiven effekt
UV V Märkspänning
fHz Hz	Frekvens
l_1	mm	mm	Slipbandslängd
l_2	mm	mm	Slipbandsbredd
[∅KKT]	kg	kg	Vikt enligt EPTA-Procedure 01
L_pA	dB dB	Ljudtrycksnivå
L_wA	dB dB	Ljudeffektnivå
L_pCpeak	dB dB	Toppljudtrycksnivå
K...			Onoggrannhet
a	m/s2	m/s2	Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktningar)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Bas- och härledda enheter från det Internationella enhetssystemet SI.

För din säkerhet.

WARNING

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som

uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvis-

ningar" (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämmelser.

Ändamålsenlig användning, användningsgränser:

Handhållen bandslip för torr bandslipning och polering av metallytor med av Fein godkända insatsverktyg och tillbehör i väderskyddad omgivning.

Användning endast på stabilt underlag.

Elverktyget är avsett för hantering av fackpersonal för inte permanent daglig användning.

Bandslipen är inte avsedd för bearbetning av trä, minerala material, magnesium, plast och glasfiberarmerad plast (t.ex. DFK/GFK).

I en störningsbelagd omgivning är en minskad driftkvalitet möjlig, som tidsbegränsat avbrott, tidsmässigt reducerad funktion eller ändamålsenlig driftfunktion för vars åtgärdande användarens ingrepp behövs.

Detta elverktyg är även avsett för användning med växelströmsgeneratorer som har tillräckligt hög effekt och som motsvarar standarden ISO 8528 i utförandeklass G2. Bestämmelserna i denna standard uppfylls i synnerhet inte om klirrfaktorn överskrider 10 %. I osäkra fall ta reda på generatorns data.

Speciella säkerhetsanvisningar.

Håll i elverktyget vid de isolerade greppytorna då risk finns att slipytan kan skada den egna anslutningsledningen. Skada på en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt.

Ytterligare säkerhetsanvisningar

Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller.

Undvik under arbetet löst hängande kläder, smycken eller långt öppet hår. Löst hängande föremål kan oaktat skyddsanordningarna dras in av rörliga delar och sedan leda till personskada.

Använd inte utslitna, sönderrivna eller kraftigt tilltäppta slipband. Hantera slipbanden aktsamt och förvara dem enligt tillverkarens anvisning. Knäck inte slipbanden! Skadade slipband kan rivas sönder, slungas ut och leda till personskada.

Berör aldrid roterande slipband och för inte in handen under skyddsplåten. Risk för personskada.

Använd alltid de skyddsanordningar som finns på maskinen. Skyddsanordningarna ska vara stadigt monterade på maskinen så att högsta möjliga säkerhet uppnås. Skyddsanordningarna ska skydda operatören mot utslungade slippartiklar och oavsiktlig beröring av slipbandet.

Observera brand- och explosionsrisk! Vid slipning av metall (t. ex. aluminium eller magnesium) uppstår damm som kan vara brännbart eller explosivt. Använd inte maskinen i närheten av brännbara material. Risk finns för att gnistor antänder materialet.

Se till att personer inte utsätts för fara till följd av gnistor. Avlägsna brännbara material från arbetsplatsen. Vid slipning av metall uppstår gnistor.

Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen.

Ytan som bearbetas kan bli mycket het. Berör inte ytan med handen.

Se till att obehöriga personer hålls på betryggande avständ från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrustning. Brottstycken från arbetsstycket eller insatsverktygen kan slungas ut och orsaka personskada även utanför arbetsområdet.

Håll nätsladden på betryggande avständ från slipbandet. Om du förlorar kontrollen över elverktyget kan nätsladden kapas eller dras in varvid risk finns för att din hand eller arm dras mot slipbandet.

Lägg aldrig bort elverktyget innan slipbandet har stannat fullständigt. Slipbandet kan komma i beröring med underlaget varvid risk finns för att du förlorar kontrollen över elverktyget.

Elverktyget får inte vara igång när det bärs. Dina kläder kan vid tillfällig kontakt med slipbandet fastna och leda till personskador.

Kontrollera att slipbandet har monterats enligt tillverkarens anvisningar. Monterat slipband måste kunna rotera fritt. Felaktigt monterade slipband kan lossna under arbetet och slungas ut.

Rikta inte elverktyget mot dig själv, andra personer eller djur. Vassa slipband kan orsaka personskada.

Håll stadigt tag i elverktyget. Höga reaktionsmoment kan kortvarigt uppstå.

Berör inte roterande slipband. Risk för personskada.

Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt.

Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget.

Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Under vissa omständigheter kan maskinens komponenter bli elektrostatiskt uppladdade.

Kontrollera före start att nätsladden och stickproppen inte skadats.

Rekommendation: Anslut alltid elverktyget via en jordfelsbrytare (RCD) med en jordläckageström på högst 30 mA.

Hantering av hälsovådligt damm

Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå.

Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt material, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningsskada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsutrustning och se till att arbetsplatsen är väl ventilerad. Låt en fackman bearbeta asbesthaltigt material.

Trädamm och lättmetallsdamm, het blandning av slipdamm och kemiska ämnen kan under ogynnsamma förhållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbehållaren, beakta materialtillverkarens anvisningar för bearbetning samt de föreskrifter för bearbetat material som gäller i ditt land.

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Detta kan öka vibrationsbelastningen väsentligt under den totala tidsperioden.

För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen.

Översikt.

1 Främre handtag (isolerade greppytor)

2 Bakre handtag (isolerade greppytor)

3 Mutter för gnistskydd

4 Gnistskydd

5 Spak för utbyte av slipband

6 Strömställare Till/Från

7 Kontaktskiva

8 Skruvar för justering av slipbandet

9 Mutter för justering av slipbandet

10 Planslipstöd

11 Slipband

12 Drivhjul

13 Ställratt varvtalsförval

14 Elverktygets isolerade greppyta

Inställningar.

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Inställning av handtag (Figur 2).

Handtaget kan låsas i 3 olika lägen.

Lossa handtaget.

Ställ handtaget i arbetsläget och fäst det på nytt.

Slipbandets inriktning (Figur 3).

Koppla på maskinen och kontrollera bandets gång.

Om bandet inte löper centriskt, lossa skruven (8) vrid muttern (9) med en nyckel (10 mm) enligt nödvändighet åt höger eller vänster.

Byte av slipband (Figur 4).

Sväng spaken (5) till höger. Slipbandet sitter nu löst och kan tas bort.

Lägg upp det nya slipbandet. Kontrollera att pilen på slipbandets insida är riktad åt samma håll som pilen på elverktygets hölje.

Sväng spaken (5) åt vänster och kontrollera att slipbandet löper centriskt. Kontrollera slipbandets inriktning regelbundet.

Kontrollera vid varje byte av slipband att bandtrissorna är oskadade. Byt ut skadade bandtrissor.

Kontrollera drivhjulet (12) och kontakthjulet (7) vid varje slipbandsbyte avseende förslitning och skada. Låt skadade delar bytas ut.

Isolerade greppytor (Figur 5).

Håll i elverktyget vid de isolerade greppytorna (1), (2) och (14).

Byt av gnistskyddet

Lossa Muttern (3) och ta bort gnistskyddet (4). Monrera det nya gnistskyddet och spänn muttern (3).

Bruksanvisningar.

Kontrollera arbetsstycket ordentligt avseende föroreningar. Avlägsna främmande partiklar före användningen.

Slipa inte i drivhjulets område (12).

Använd inte elverktyget med våta eller fuktiga händer.

In- och urkoppling (Figur 6).

Aterstartspärren hindrar automatisk återstart av bandslipen om under drift strömmen även för en kort tid bryts t.ex. vid frånkoppling av stickproppen.

Inkoppling:

Tryck ned strömställaren (6) vid de räfflade ytorna och skjut den sedan framåt.

Frånkoppling:

Tryck ned strömställaren (6).

Ställ in bandhastigheten (Figur 7).

Området kan förändras steglöst.

Vrid ställhjulet (13) mellan "1" som är lägsta bandhastigheten och "6" som är högsta bandhastigheten.

Underhåll och kundservice.

Under extrema betingelser kan ledande damm samlas i elverktygets inre när metall bearbetas. Elverktygets skyddsisolering kan i

detta fall menligt påverkas. Blås ofta rent elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft och koppla in en jordfelsbrytare (Fl).

Förnya dekaler och varningsanvisningar på elverktyget vid åldring och slitage.

Produkter som varit i beröring med asbest får inte lämnas till reparation. Disponera med asbest kontamine-rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall.

Om elverktygets nätsladd är skadad måste den bytas ut av tillverkaren eller dess representant.

Använd endast originalreservdelar.

Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com.

Följande delar kan du vid behov själv byta ut:

Slipband (11), handtag (1 + 2), gnistskydd (4)

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.

Försäkran om överensstämmelse.

CE-försäkran gäller endast för Europeiska unionens länder och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet.

UKCA-försäkran gäller endast för den brittiska marknaden (England, Wales och Skottland) och endast för produkter som är avsedda för den brittiska marknaden.

Efter marknadsintroduktionen av produkten på brittiska marknaden förlorar CE - tecknet sin giltighet.

FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.

Tekniska publikationer finns hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Miljöskydd, avfallshantering.

Förpackning, skrotade elverktyg och tillbehör ska hanteras på miljövänligt sätt.

Slipbanden bör som regel, på grund av material de innehåller och egenskaper disponeras som farligt avfall enligt de regionala föreskrifterna för avfallshantering.

Tillbehörsurval

Använd endast original FEIN-tillbehör. Tillbehöret måste vara godkänt för aktuell typ av elverktyg.

• Slipband/fiberband ISO 2976 - 50 x 1000 mm, max. bandtjocklek 5 mm
• Slipband 50 x 1150 mm, max. bandtjocklek 5 mm (endast för GHBR)
• Modul GHBD
• Modul GHBM
• Modul GHBR (användbar endast med GHB 15-50 Inox)
