Produkttype	Bærbar båndsliper
Merke	Fein
Modell	GRIT GHB 1550 Inox
Hensiktsmessig bruk	Tørr sliping og polering av metalloverflater i tørre omgivelser
Opptatt effekt (P1)	1550 W
Merkespenning	230 V
Frekvens	50/60 Hz
Variabel båndhastighet	Ja, kontinuerlig justering med hjul fra 1 til 6
Bånddimensjoner	50 x 1000 mm (maks. tykkelse 5 mm)
Vekt	Omtrent 7 kg
Dobbelt isolasjon	Ja (symbol ⧈)
Av/på-bryter	Med startspærre (anti-restart)
Justerbart håndtak	Ja, 3 posisjoner
Gnistbeskyttelse	Avtakbar, utskiftbar
Båndsenterring	Justerbar med skrue og mutter (10 mm nøkkel)
Anbefalt verneutstyr	Vernebriller, hørselvern, støvmaske, hansker
Ekskluderte materialer	Tre, mineraler, magnesium, plast, fiberkompositter
Vedlikehold	Blås jevnlig innsiden med tørr og oljefri trykkluft
Brukerutskiftbare deler	Slipbånd, håndtak, gnistbeskyttelse
Garanti	Lovfestet + Fein-produsenterklæring
Godkjente tilbehør	Fein slipbånd 50x1000 mm, moduler GHBD, GHBM, GHBR (GHBR kun for GHB 15-50 Inox)

Ofte stilte spørsmål - GRIT GHB 1550 Inox Fein

Hvordan justerer jeg båndhastigheten?

Bruk forhåndsvalgshjulet (13) på apparatet. Drei det mellom posisjon 1 (laveste hastighet) og posisjon 6 (høyeste hastighet) for kontinuerlig justering.

Hvordan sentrerer jeg slipbåndet?

Slå på apparatet og observer båndet. Hvis det ikke er sentrert, løsne justeringsskruen (8) og drei mutteren (9) med en 10 mm nøkkel til høyre eller venstre til båndet er sentrert.

Hvordan bytter jeg slipbåndet?

Koble apparatet fra strømmen. Vipp skiftehendelen (5) til høyre for å løsne båndet. Fjern det gamle båndet. Monter det nye båndet i henhold til pilretningen på innsiden av båndet og på dekselet. Drei hendelen til venstre for å stramme båndet, og kontroller sentreringen.

Hvilket verneutstyr må jeg bruke?

Bruk alltid vernebriller, hørselvern, støvmaske og hansker. Fest langt hår og unngå løstsittende klær eller smykker.

Kan jeg slipe tre med dette apparatet?

Nei. Båndsliperen GRIT GHB 1550 Inox er kun designet for tørr sliping og polering av metalloverflater. Den er ikke egnet for tre, mineralmaterialer, magnesium, plast eller fiberkompositter.

Hvordan rengjør jeg verktøyet?

Rengjør ventilasjonsåpningene regelmessig med ikke-metalliske verktøy. Under ekstreme bruksforhold, blås tørr og oljefri trykkluft inn i verktøyet gjennom ventilasjonsåpningene for å fjerne ledende støv.

Hva gjør jeg hvis strømkabelen er skadet?

Ikke bruk apparatet. Få kabelen skiftet av produsenten Fein eller en autorisert representant for å unngå fare.

Hvordan bytter jeg gnistbeskyttelsen?

Koble apparatet fra strømmen. Løsne mutteren (3) og fjern den gamle gnistbeskyttelsen (4). Sett inn den nye gnistbeskyttelsen og stram mutteren.

Hva er den nødvendige strømforsyningen?

Apparatet fungerer på 230 V, 50/60 Hz. Det anbefales å bruke en jordfeilbryter på maksimalt 30 mA.

Kan jeg bruke slipbånd som ikke er fra Fein?

Det anbefales å bruke kun originale Fein-tilbehør. Båndene må være i samsvar med ISO 2976: dimensjoner 50 x 1000 mm, maks. tykkelse 5 mm.

BRUKSANVISNING GRIT GHB 1550 Inox Fein

Hånd-arm-vibrationer

3 Møtrik til gnistfang

4 Gnistværn

8 Skruer til slibebånd justering

9 Møtrik til slibebånd justering

10 Plant slibeunderlag

11 Slibebånd

12 Drevskive

Kontrollér drevskiven (12) og kontaktskiven (7) for slid og beskadigelser, hver gang slibebåndet skiftes. Sørg for, at beskadigede dele skiftes.

Løsn møtrikken (3) og fjern gnistfanget (4). Anbring det nye gnistfang og spænd møtrikken (3).

Vedligeholdelse og kundeservice.

Overensstemmelseserklæring.

Teknisk materiale hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Miljøbeskyttelse, bortskaffelse.

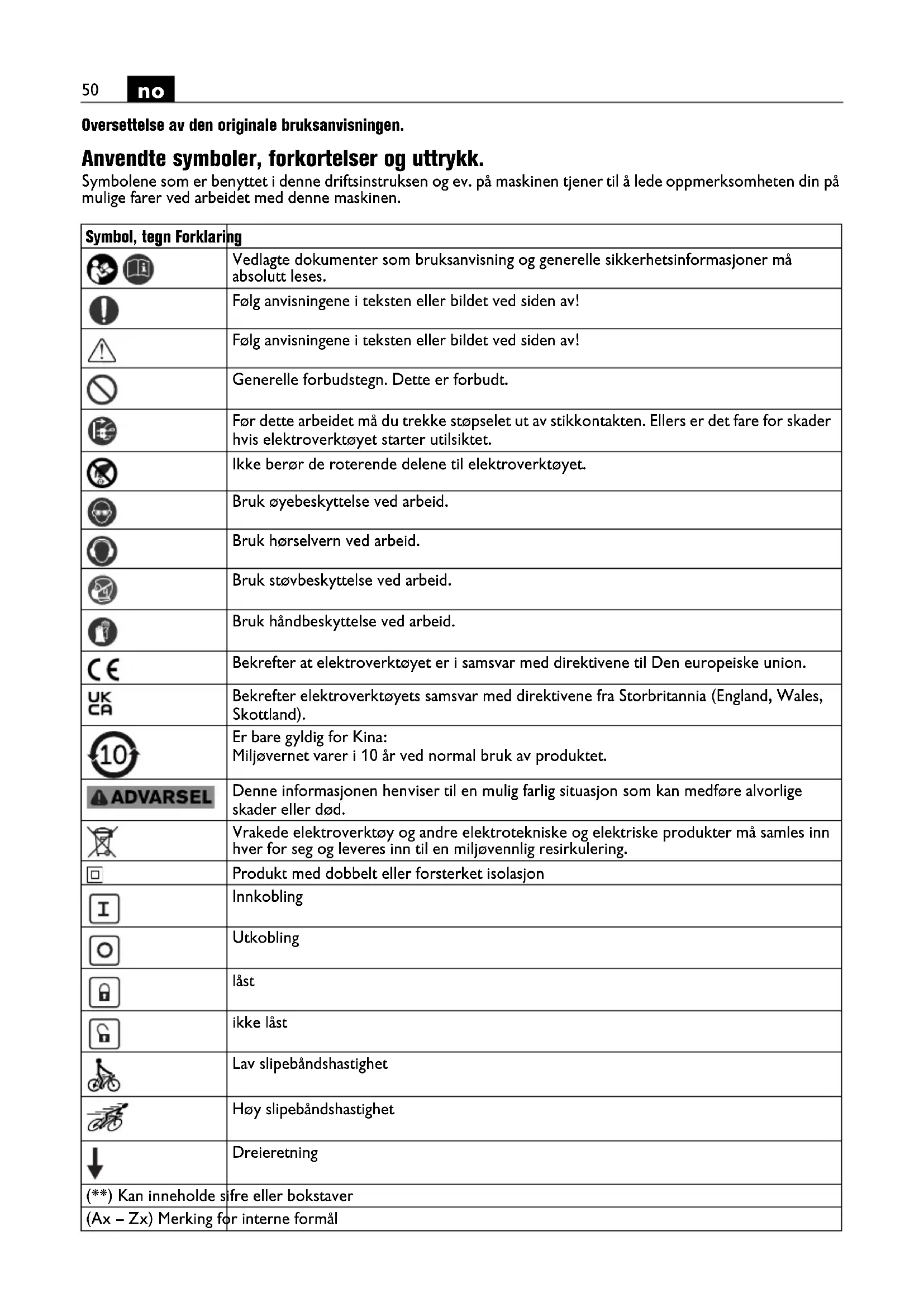

Oversettelse av den originale bruksanvisningen.

Anvendte symboler, forkortelser og uttrykk.

Symbolene som er benyttet i denne driftsinstruksen og ev. på maskinen tjener til å lede oppmerksomheten din på mulige farer ved arbeidet med denne maskinen.

Symbol, tegn Forklaring
	Vedlagte dokumenter som bruksanvisning og generelle sikkerhetsinformasjoner må absolutt leses.
	Følg anvisningene i teksten eller bildet ved siden av!
	Følg anvisningene i teksten eller bildet ved siden av!
	Generelle forbudstegn. Dette er forbudt.
	Før dette arbeidet må du trekke støpselet ut av stikkontakten. Ellers er det fare for skader hvis elektroverktøyet starter utilsiktet.
	Ikke berør de roterende delene til elektroverktøyet.
	Bruk øyebeskyttelse ved arbeid.
	Bruk hørselvern ved arbeid.
	Bruk støvbeskyttelse ved arbeid.
	Bruk håndbeskyttelse ved arbeid.
	Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union.
	Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland).
	Er bare gyldig for Kina:Miljøvernet varer i 10 år ved normal bruk av produktet.
	Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død.
	Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering.
	Produkt med dobbelt eller forsterket isolasjon
	Innkobling
	Utkobling
	låst
	ikke låst
	Lav slipebåndshastighet
	Høy slipebåndshastighet
	Dreieretning
(**) Kan inneholde sifre eller bokstaver
(Ax – Zx) Merking før interne formål

Tegn Enhet internasjonal Enhet nasjonal Forklaring
v_0	m/s m/s Slipebåndshastighet
P_1	W W Opptatt effekt
P_2	W W Avgitt effekt
UV V Spenning
fHz Hz Frekvens
l_1	mm mm Slipebåndlengde
l_2	mm mm Slipebåndbredde
	kg	kg	Vekt tilsvarende EPTA-Procedure 01
L_pA	dB dB	Lydtrykknivå
L_wA	dB dB	Lydeffektnivå
L_pCpeak	dB dB	Maksimalt lydtrykknivå
K...			Usikkerhet
a	m/s2	m/s2	Vibrasjonsemisjonsverdi iht. EN 62841 (vektorsum fra tre retninger)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basis- og avledede enheter fra det internasjonale enhetssystemet SI.

For din egen sikkerhet.

ADVARSEL

Les gjennom alle advarslene og anvisningene. Unnlatelse av å

overholde advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene.

Ikke bruk dette elektroverktøyet før du har lest og forstått denne bruksanvisningen og de vedlagte "Generelle sikkerhetsinformasjonene"

(dokumentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre.

Følg også de vanlige nasjonale arbeidsmiljøbestemmelsene.

Korrekt bruk, bruksgrenser:

Håndført bändsliper til tørr bändsliping og polering av overflater i metall med innsatsverktøy og tilbehør godkjent av Fein i omgivelser beskyttet mot vær.

Bruk kun på stabilt underlag.

Elektroverktøyet skal betjenes av fagpersonale i ikke kontinuerlig hverdaglig bruk.

Båndsliperen er ikke bestemt for bearbeiding av tre, mineralske materialer, magnesium, plast og fiberkomposittmateriale (f.eks. CFK/GFK).

I støyutsatte omgivelser er en redusering av driftskvaliteten mulig, som tidsmessig begrenset svikt, tidsmessig redusering av funksjon eller korrekt drift, hvor det er nødvendig at feilen fjernes av betjeningspersonen.

Dette elektroverktøyet er også beregnet til bruk på vekselstrømgeneratorer med tilstrekkelig ytelse, som oppfyller kravene i standard ISO 8528, modellklasse G2. Denne standarden oppfylles ikke hvis den såkalte klirrfaktoren overskrider 10 %. I tvilstilfeller må du informere deg om den generatoren du bruker.

Spesielle sikkerhetsinformasjoner.

Hold elektroverktøyet på de isolerte gripeflatene, da slipeflaten kan treffe den egne tilkoblingsledningen. Hvis en spenningsførende ledning skades, kan det sette verktøyets metalliske deler under spenning og medføre elektrisk støt.

Ytterligere sikkerhetsinformasjoner

Bruk personlig beskyttelsesutstyr. Avhengig av type bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. ∅ynene bør beskyttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen.

Ikke bruk løstsittende tøy, smykker eller åpent, langt hår under arbeidet. Løse gjenstander kan til tross for beskyttelsesinnretninger gripes tak i av deler som beveger seg og føre til skader.

Bruk ikke slitte, revnede eller sterkt tilsmussede slipebånd. Bruk slipebånd forsiktig og oppbevar dem slik produsenten sier. Slipebånd må ikke brettes! Skadede slipebånd kan revne, slynges rundt og skade personer.

Berør aldri slipebåndet som er i gang og grip ikke under beskyttelsesskjermen. Det er fare for skader.

Benytt alltid beskyttelsesinnretningene som befinner seg på maskinen. Beskyttelsesinnretningene må være sikkert montert på maskinen slik at det oppnås maksimal sikkerhet. Beskyttelsesinnretningene skal beskytte brukeren mot slipepartikler som slynges rundt og utilsiktet berøring med slipebåndet.

OBS fare for brann og eksplosjon! Ved sliping av metaller (f.eks. aluminium eller magnesium) oppstår støv som kan være brennbart eller eksplosivt. Ikke bruk maskinen i nærheten av brennbare materialer. Gnister kan antenne disse materialer.

Pass på at personer ikke kommer i fare på grunn av gnistregn. Fjern brennbare materialer i nærheten. Ved sliping av metaller oppstår gnistregn.

Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holdes sikrere enn med hånden.

Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet.

Hold nettkabelen unna slipebåndet. Hvis du mister kontrollen over maskinen, kan nettkabelen kuttes over eller gripes og hånden eller armen din kan komme inn i slipebåndet.

Legg aldri fra deg elektroverktøyet før slipebåndet står fullstendig stille. Slipebåndet kan komme i kontakt med oppbevaringsflaten. Du kan derved miste kontrollen over elektroverktøyet.

Ikke la elektroverktøyet være i gang mens du bærer det. Klærne dine kan ved tilfeldig kontakt med slipebåndet gripes og medføre skader.

Sikre at slipebåndet er montert iht. produsentens anvisninger. De monterte slipebåndene må kunne dreie fritt. Feil monterte slipebånd kan løsne under arbeidet og slynges bort.

Ikke rett elektroverktøyet mot deg selv, andre personer eller dyr. Det er fare for skader på grunn av skarpe slipebånd.

Hold elektroverktøyet godt fast. Det kan oppstå høye reaksjonsmomenter i korte perioder.

Berør aldri slipebåndet som er i gang. Det er fare for kroppsskader.

Det er forbudt å skru eller nagle skilt eller tegn på elektroverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt.

Bruk kun reservedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elektroverktøyet blir benyttet.

Rengjør ventilasjonsåpningene til elektroverktøyet med ikke-metalliske verktøy med jevne mellomrom. Motor-viften trekker støv inn i motorhuset. Dette kan forårsake elektrisk fare når det samles for mye metallstøv.

Unngå kroppskontakt med jordede overflater som på rør, oppvarminger, komfyrer og kjøleskap. Det er øket fare for elektrisk støt, når kroppen din er jordet. På bestemte vilkår kan maskinens komponenter bli ladet opp elektrostatisk.

Sjekk strømledningen og støpselet mht. skader før igangsetting.

Anbefaling: Elektroverktøyet må alltid brukes med en jordfeilbryter dimensjonert til jordfeilstrøm på 30 mA eller mindre.

Händtering av farlig støv

I arbeidsprosesser der dette verktøyet fjerner deler av materialer kan det oppstå støv som kan være farlig. Berøring eller innånding av noen typer støv som f.eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av steinholdige materialer, løsemidler for maling, trebeskyttelsesmidler, bunnstoff for båter kan utløse allergiske reaksjoner og/eller åndedrettssykdommer, kreft, forplantningsskader hos mennesker. Risikoen ved innånding av støv er avhengig av eksponeringen. Bruk en avsuging som passer til støvet som oppstår, bruk personlig beskyttelsesutstyr og sørg for en god ventilasjon av arbeidsplassen. Overlat bearbeidelsen av asbestholdig material kun til fagfolk.

Trestøv og lettmetallstøv, varme blandinger av slipestøv og kjemiske stoffer kan ved ugunstige vilkår antenne seg selv og forårsake en eksplosjon. Unngå gnistsprut i retning av støvbeholderen og en overoppheting av el-verktøyet og slipematerialet, tøm støvbeholderen i tide, følg bearbeidelsesinstruksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides.

Hånd-arm-vibrasjoner

Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 62841 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig vurdering av vibrasjonsbelastningen. Det angitte vibrasjonsnivået representerer de vanlige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan øke vibrasjonsbelastningen tydelig for hele arbeidstiden.

Til en nøyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden. Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot vibrasjonsvirkninger som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Med et øyekast.

1 fremre håndtak(isolert gripeflate)
2 bakre håndtak(isolert gripeflate)
3 Mutter for gnistvern
4 Gnistvern
5 Hendel til slipebåndskifte
6 På-/av-bryter
7 Kontaktskive
8 Skruer til justering av slipebåndet
9 Mutter til justering av slipebåndet
10 Underlag for plansliping
11 Slipebånd
12 Drivskive
13 Stillhjul for turtallforvalg
14 Isolert gripeflate elektroverktøy

Innstillinger.

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Innstilling av håndtak (Bilde 2).

Håndtaket kan festes i 3 forskjellige posisjoner.

Løsne håndtaket.

Still håndtaket i din arbeidsposisjon og fest det igjen.

Juster båndløp (Bilde 3).

Slå på maskinen og kontroller bändløpet.

Hvis båndet ikke løper i midten, må du løsne skruen (8) og dreie mutteren (9) med en nøkkel (10 mm) alt etter behov mot høyre eller venstre.

Sving hendelen (5) mot høyre. Slipebåndet er nå løst og kan tas av.

Legg på det nye slipebåndet. Pass på at pilretningene på slipebändets innside og på huset til elektroverktøyet stemmer overens.

Sving hendelen (5) mot venstre og kontroller om slipebåndet ligger på i midten. Kontroller bändløpet regelmessig.

Løsne mutteren (3) og fjern gnistvernet (.4). Plasser det nye gnistvernet og trekk til mutteren (3).

Driftsinstrukser.

Kontroller arbeidsstykket som skal bearbeides for forurensninger.. Fjern fremmedlegemer før bearbeidingen.

Ikke slip i området til drivskiven (12).

ADVARSEL

Ikke bruk elektroverktøyet med våte eller fuktige hender.

Inn- og utkobling (Bilde 6).

Gjenstartsperren forhindrer at båndsliperen starter automatisk igjen hvis strømtilførselen under driften, f. eks. ved å trekke ut nettstøpselet, også bare kort, avbrytes.

Innkobling:

Trykk på-/av-bryteren (6) ned på den korrugerte over- flaten og skyv den så fremover.

Utkobling:

Trykk på-/av-bryteren (6) ned.

Innstilling av båndhastighet (Bilde 7).

Drei stillhjulet (13) mellom «1» for det laveste turtallet og «6» for den høyeste bändhastigheten.

Vedlikehold og kundeservice.

Ved ekstreme bruksvilkår kan det ved bearbeidelse av metall, støv med elektrisk ledeevne sette seg inn i elektroverktøyet. Den

doble isoleringen av elektroverktøyet kan svekkes. Blås ofte det innvendige rommet til elektroverktøyet gjennom lufteåpningene ut med tørr og oljefri trykkluft, og koble en feilstrømvernebryter (Fl) foran.

Skift ut klistremerker og varselhenvisninger på elektroverktøyet ved aldring og slitasje.

Produkter som har vært i kontakt med asbest, må ikke sendes til reparasjon. Håndter produkter kontaminert med asbest i henhold til de gyldige nasjonale bestemmelsene for asbestholdig avfall.

Hvis elektroverktøyets tilkoblingsledning er skadet, skal den skiftes ut av produsenten eller dens representant. Bruk kun originale reservedeler.

Den aktuelle reservedelslisten for dette elektroverk- tøyet finner du på internettet under www.fein.com.

Følgende deler kan du skifte ut selv etter behov:

Slipebånd (11), håndtak (1 + 2), gnistvern (4)

Reklamasjonsrett og garanti.

Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Utover dette yter FEIN garanti i henhold til FEIN-produsentens garantierklæring.

Denne bruksanvisningen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse.

Samsvarserklæring.

CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [E∅S] (European Free Trade Association) og kun for produkter som er bestemt for markedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet.

UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at produktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet.

Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne bruksanvisningen.

Tekniske dokumenter hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Miljøvern, avfallshåndtering.

Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering.

Slipebånd skal som regel på grunn av innholdsstoffer og egenskaper kasseres fagmessig som farlig avfall ifølge regionale avfallsforskrifter.

Tilbehørutvalg
