GRIT GHB 1550 Inox - 샌더 Fein - 무료 사용 설명서
기기 매뉴얼을 무료로 찾기 GRIT GHB 1550 Inox Fein PDF 형식.
| 제품 유형 | 휴대용 벨트 샌더 |
| 브랜드 | Fein |
| 모델 | GRIT GHB 1550 Inox |
| 적합한 용도 | 금속 표면의 건식 샌딩 및 연마 (실내) |
| 소비 전력 (P1) | 1550 W |
| 정격 전압 | 230 V |
| 주파수 | 50/60 Hz |
| 벨트 속도 가변 | 예, 손잡이로 1~6 단계 연속 조절 |
| 벨트 크기 | 50 x 1000 mm (최대 두께 5 mm) |
| 무게 | 약 7 kg |
| 이중 절연 | 예 (기호 ⧈) |
| 켜기/끄기 스위치 | 재시작 방지 잠금 장치 포함 |
| 조절 가능한 핸들 | 예, 3가지 위치 |
| 불꽃 방지판 | 분리 및 교체 가능 |
| 벨트 중심 조정 | 나사와 너트로 조정 (10mm 렌치) |
| 권장 보호 장비 | 안전 안경, 청력 보호구, 방진 마스크, 장갑 |
| 사용 불가 재료 | 목재, 광물, 마그네슘, 플라스틱, 섬유 복합재 |
| 유지 보수 | 내부를 정기적으로 건조하고 오일이 없는 압축 공기로 불어내기 |
| 사용자 교체 가능 부품 | 샌딩 벨트, 핸들, 불꽃 방지판 |
| 보증 | 법적 보증 + Fein 제조업체 선언 |
| 허용된 액세서리 | Fein 50x1000mm 샌딩 벨트, GHBD, GHBM, GHBR 모듈 (GHBR은 GHB 15-50 Inox 전용) |
자주 묻는 질문 - GRIT GHB 1550 Inox Fein
사용자 질문 GRIT GHB 1550 Inox Fein
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 샌더 무료 PDF 형식! 매뉴얼 찾기 GRIT GHB 1550 Inox - Fein 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. GRIT GHB 1550 Inox 브랜드 Fein.

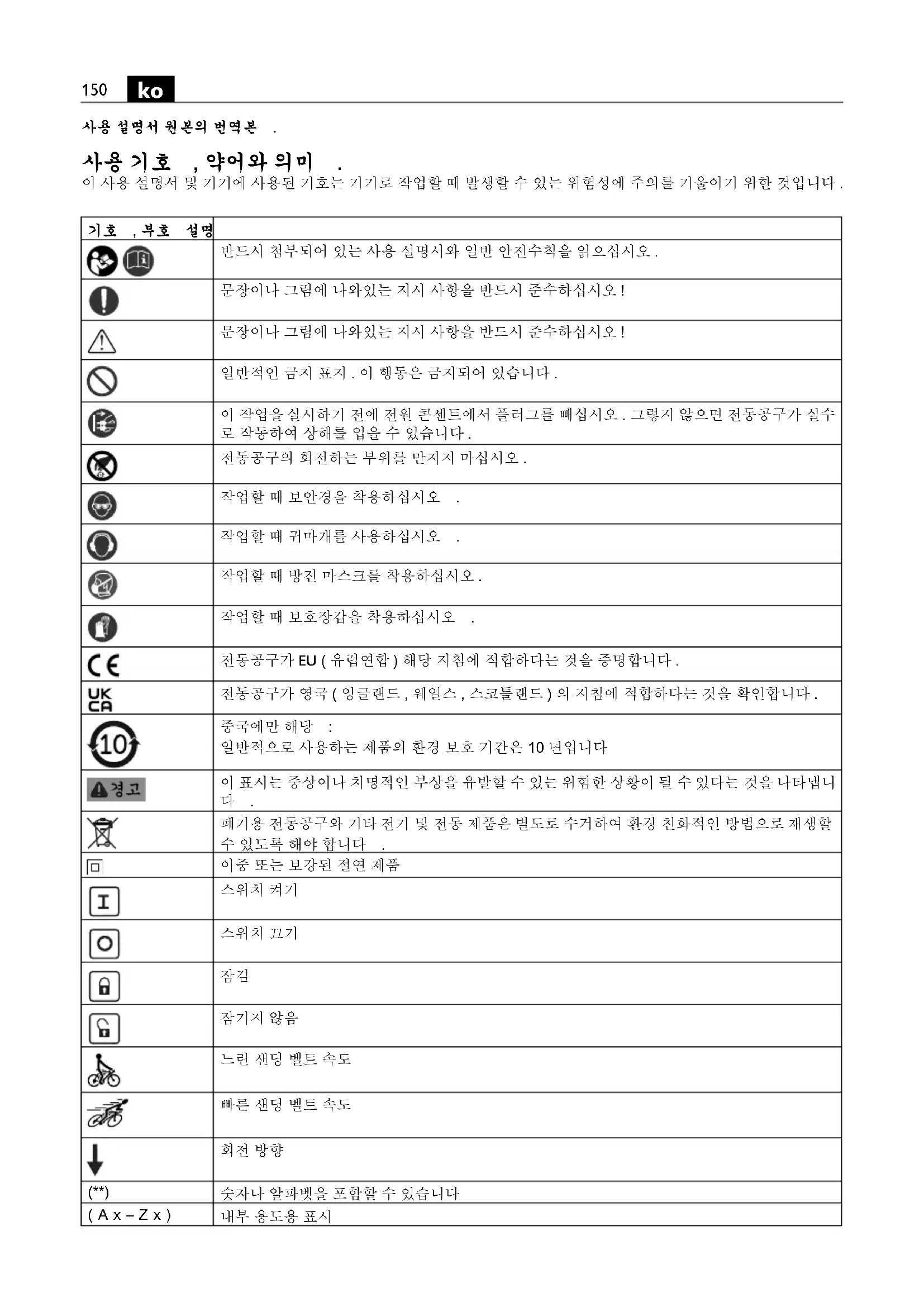

사용 설명서 GRIT GHB 1550 Inox Fein
이 사용 설명서 및 기기에 사용된 기호는 기기로 작업할 때 발생할 수 있는 위험성에 주의를 기울이기 위한 것입니다.
| 기호,부호 설명 | |
 | 반드시 첨부되어 있는 사용 설명서와 일반 안전수칙을 읽으십시오. |
 | 문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오! |
 | 문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오! |
 | 일반적인 금지 표지.이 행동은 금지되어 있습니다. |
 | 이 작업을 실시하기 전에 전원 콘센트에서 플러그를 뼐십시오.그렇지 않으면 전동공구가 실수로 작동하여 상혜를 입을 수 있습니다. |
 | 진동공구의 회전하는 부위를 만지지 마십시오. |
 | 작업할 때 보안경을 착용하십시오. |
 | 작업할 때 귀마개를 사용하십시오. |
 | 작업할 때 방진 마스크를 착용하십시오. |
 | 작업할 때 보호장갑을 착용하십시오. |
 | 전동공구가 EU(유럽연합) 해당 지침에 적합하다는 것을 증명합니다. |
 | 전동공구가 영국(잉글랜드,웨일스,스코들렌드)의 지침에 적합하다는 것을 확인합니다. |
 | 중국에만 해당 :일반적으로 사용하는 제품의 환경 보호 기간은 10 년입니다 |
 | 이 표시는 중상이나 치명적인 부상을 유발한 수 있는 위험한 상황이 될 수 있다는 것을 나타냅니다. |
 | 폐기용 전동공구와 기타 전기 및 전동 제품은 별도로 수거하여 환경 친화적인 방법으로 재생할 수 있도록 해야 합니다. |
| [627] | 이중 또는 보강된 절연 제품 |
 | 스위치 커기 |
 | 스위치 끄기 |
 | 잠김 |
 | 잠기지 않음 |
 | 느린 샌딩 벨트 속도 |
| [76ST] | 빠른 샌딩 벨트 속도 |
| [7EC] | 회전 방향 |
| [YSTD] | 숫자나 알파벳을 포함할 수 있습니다 |
| [09W05] | 내부 용도용 표시 |
| 부호 국제 단위 국내 단위 설명 | ||
| v_0 | m/s m/s | |
| P_1 | W | W |
| P_2 | W | W |
| U | V | V |
| f | Hz Hz | |
| I_1 | mm mm | |
| I_2 | mm mm | |
| kg kg | ||
| L_pA | dB | dB |
| L_wA | dB | dB |
| L_pCpeak | dB | dB |
| K... | ||
| a | m/s2 | m/s2 |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 |
안전 수칙
!경고
모든 안전 수칙과 지시 사항을 상세히 읽고 준 수해야 합니다. 안전 수칙과 지시 사항을 지키
지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.
추후 참고용으로 모든 안전 수칙과 지시 사항을 잘 보관하십시오.
이 전동공구의 사용 설명서와 첨부된 “일반 안전 수칙” (문서 번호 34130465060) 을 자세히 읽고
완전히 이해한 후에 기기를 사용하십시오. 나중에 사용할 경우를 위해 위의 자료를 잘 보관하고 전동공구를 인도하거나 매각할 경우 설명서도 함께 전달하십시오.
또한 국내의 해당 작업 안전 규정을 준수하십시오.
규정에 따른 사용,사용 영역:
휴대용 멜트 그라인더는 날씨와 관계 없는 환경에서 FEIN 사가 허용하는 부속품이나 액세서리를 사용하여, 금속 표면에 건식 멜트 그라인딩 및 폴리싱작업을 하는데 사용해야 합니다.
바닥이 견고한 곳에서만 사용하십시오.
전동공구는 비영구적인 일상적인 사용을 위해 전문 인력이 작동하도록 되어 있습니다.
벨트 그라인더는 목재, 광물성 재료, 마그네슈, 플라스틱 및 섬유복합 재료 (CFRP/GFRP 등) 의 가공에 적합하지 않습니다.
방해 요소가 있는 환경에서는 작동 성능이 저하될 수 있습니다, 즉 일시적인 장애, 일시적인 기능과 규정에 따른 작동 상태가 저하될 수 있습니다. 이 강우를 해결하려면 작업자가 개입해야 합니다.
본 전동공구는 ISO 8528 기준과 기기 등급 G2 에 해당하는 성능이 충분한 AC 발전기에 연결하여 사용할 수도 있습니다. 소위 왜곡율이 10% 를 초과할 경우에는 특히 이 기준에 상응하지 않습니다. 확실치 않으면 사용하시는 발전기에 관해 확인해 보십시오.
특별 안전 수칙 .
벨트그라인더의 연마면이 자체 연결 케이블에 땅을 수있으므로 전동공구의 절연된 손잡이 면을 잠으십시오. 전도싱 케이블의 손상으로 기기의 금속 부품에 전류가 흘러 전기 충격을 초래할 수 있습니다.
기타 안전수칙
작업자는 보호장비를 착용해야 합니다. 작업에 따라 안면 마스크나 보안령을 사용하십시오. 필요한 경우 분진 마스크, 귀마개, 보호장갑을 사용하고 연마로 인한 미세한 소재 분자에 접하게 되는 것을 방지하는 특수 작업용애프런을 착용하십시오. 다양한 작업을 할 때 공중에 떠다니는 이물질로부터 눈을 보호해야 합니다. 분진 마스크나 호흡 마스크로 기기 사용 시 발생하는 분진을 어파해야 합니다. 작업자가 장기간 강한 소음 환경에서 작업하면 청력을 상실할 수도 있습니다.
작업 시 혈거운 복장이나 귀금속을 하지 말고 긴 머리를 퓀상태를 삼가하십시오. 보호 장비에도 불구하고 혈거운 물체가 가동하는 부위에 닿아 말리게 되면 상해를 입을 수 있습니다.
마모되거나 찢어진 흑은 심하게 막힌 샌딩 벨트를 사용하지 마십시오. 샌딩 벨트를 조심스럽게 다루고 제조사의 사용 설명서에 나온대로 보관하십시오. 샌딩 벨트를 절대로 꺼지 마십시오! 손상된 샌딩 벨트가 파손되어 뒤어나와 상해를 입힐 수 있습니다.
기기가 작동하는 동안 절대로 폴리싱 벨트에 닿지 않도록 하고 안전판 아래를 잡지 마십시오. 상해 위험이 있습니다.
항상 기기에 있는 보호장치를 사용하십시오. 보호장치는 최대한의 안전성을 확보할 수 있도록 기기에 안전하게 조립되어야 합니다. 보호장치는 주위에 떠다니는 연마 입자로부터 그리고 의도하지 않은 그라인딩 밸트와의 접촉으로부터 작업자를 보호합니다.
화재와 폭발 위험 주의! 금속을 연마할 때 (알루미늄이나 마고네슘 등), 가연성 또는 폭발성이 있을 수 있는 분진이 발생합니다. 가연성 재료가까이에서 기기를 작동하지 마십시오. 스파크가 이 물질을 점화시킬 수 있습니다.
스파크로 인해 사람이 다치지 않도록 주의하십시오. 가까이 있는 가연성 물질을 제거하십시오. 금속 연마 시 스파크가 발생합니다.
작업물을 잘 고정하십시오. 고징장치에 장착하여 작업하면 손으로 잡는 것보다 더 안전합니다.
가공된 표면이 매우 뜨거워질 수 있습니다. 이를 손으로 만지지 마십시오.
다른 사람이 작업장에서 안전 거리를 유지하도록 해야 합니다. 작업장에 들어오는 사람은 누구나 반드시 보호장비를 착용해야 합니다. 작업물의 파편이나 깨진 장착 액세서리가 날아가 작업대 이외의 곳에서도 상처를 입을 수 있습니다.
전원 케이블을 그라인딩 벨트에서 멀리 두십시오. 기기에 대한 제어력을 상실하면 전원 케이블이 절단되거나 걸릴 수 있으며 손이나 팔이 그라인딩 벨트 안에 닿을 수 있습니다.
그라인딩 벨트가 완전히 정지하기 전에 절대로 전동공구를 내려 놓지 마십시오. 그라인딩 벨트가 작업면과 접하게 되면 전동공구에 대한 제어력을 상실할 수 있습니다.
전동공구를 운반하는 동안 작동하지 마십시오. 옷이 그라인딩 벨트와 실수로 접하여 결리게 되면 부상을 입을 수 있습니다.
제조사의 지침에 따라 그라인딩 벨트가 장착되었는지 확인하십시오. 장착된 그라인명벨트는 자유롭게 회전할 수 있어야 합니다. 잘못 장착된 그라인딩 벨트는 작업 중에 풀려 뭉거 나갈 수 있습니다.
전동공구를 작업자 자신이나 다른 사람 흑은 동물에게 저 누지 마십시오. 날카로운 그라인딩 벨트로 인해 부상을 입을 위험이 있습니다.
전동공구를 짝 잠으십시오. 갑자기 강한 반동력이 생길 수 있습니다.
작동하는 그라인딩 벨트를 절대 만지지 마십시오. 부상을 입을 위험이 있습니다.
전동공구에 있는 상표나 표지를 나사로 조이거나 리벳을 박으면 안됩니다. 절연 상태가 손상되면 감진으로부터 안진하지 못합니다.
전동공구 제조사가 특별히 개발하거나 허용하지 않은 액세서리를 사용하지 마십시오. 액세서리가 귀하의 진동공구에 맞는다고 해서 안전한 작동을 보장하는 것이 아닙니다.
정기적으로 전등공구의 환기구를 비금속 공구를 사용하여 닦아 주십시오. 모터의 블로어로 인해 하우징 안으로 만지가 모입니다. 금속성 분진이 지나치게 쌓이면 감전될 위험이 있습니다.
파이프, 난방, 레인지, 냉장고와 같은 접지된 표면과의 신체 접촉을 피하십시오. 작업자 몸이 접지된 경우 감전될 위험이 증가합니다. 특정 조건에서는 기기의 부품에 전기가 흐를 수 있습니다.
기기를 작동하기 전에 전원 코드와 플러그가 손상되지 않았는지 확인해 보십시오.
추천 : 전동공구를 항생격 전류가 30 mA 혹은 그 이하인 누전 차단기 (RCD) 를 연결하여 사용하십시오.
위험한 분진의 취급
이 전동공구를 사용하여 소재를 제거하는 작업을 할 경우 유해한 분진이 발생할 수 있습니다.
석면과 석면을 포함한 소재, 납성분을 포함한 페인트, 금속, 멋가지 목재 종류, 광물, 석재 함유 소재의 규산염 입자, 도료 용매, 목재 보호재, 선박용 방오 도료 등에서 발생하는 분진에 접촉하거나 이를 호흡하게 되면 작업자나 주변 사람들까지 알레르기 반응 그리고/또는 호흡기 질환, 암 및 생식기 장애가 생길 수 있습니다. 분진을 호흡하게 될 위험은 노출 정도에 따라 좌우됩니다. 발생하는 분진에 적합한 분진 추출장치와 작업자 보호 장비를 사용하고, 작업장 환기가 잘 되도록 하십시오. 아스베스트 성분을 함유한 소재는 반드시 전문가에게 말겨 작업하도록 하십시오.
목제나 경금속에서 발생하는 분진 혹은 연마시 생기는 분진과 화학 성분의 뜨거운 혼합물은 좋지 않은 환경에서 저절로 점화하거나 폭발할 수 있습니다. 분진 처리 용기쪽으로 불꽃이 튀지 않도록 하고, 전동공구와 연마 작업물이 과열되지 않도록 하며, 정기적으로 분진 용기를 비위 주십시오. 작업 소재 제조사의 사용 방법과 작업하려는 소재에 관한 해당 국가의 규정을 준수하십시오.
손과 팔에 가해지는 진동
이 사용 설명서에 나와있는 진동 측정치는 EN 62841 의 규정에 따라 측정한 것이므로 전동공구를 서로 비교하는 데 사용할 수 있습니다. 또한 진동 부하를 측정하는데도 적당합니다.
기재된 진동 측정치는 진동공구의 주요 사용 분야의 경우 입니다. 진동공구를 적당하지 않은 액세시리를 장착하여 사용하거나 제대로 정비하지 않은 상태에서 비정상적으로 사용하면 진동 측정치가 달라질 수 있습니다. 이로 인해 전체 작업 시간의 진동 부하가 훨씬 높아질 수 있습니다.
진동 부하를 정확히 측정하려면 기기의 스위치가 끼져있는 시간과 무부하 상태로 가동하는 시간까지 고려해야 합니다. 그렇게 하면 전체 작업 시간의 진동 부하가 훨씬 낮아집니다.
더분어 작업자의 안전을 위해 진동 효과가 생기기 전에 추가 안전 수칙을 세우십시오. 예를 들면 전동공구와 액세서리를 정비하고, 손을 따뜻하게 하며 작업 순서를 정하십시오.
요약
1 앞면 손잡이 (절연된 손잡이면)
2 뒷면 손잡이 (절연된 손잡이면)
3 스파크 보호대용 너트
4 스파크 보호대
5그라인딩 벨트 교체용 레버
6 전원 스위치
7 접촉 풀리
8그라인딩 벨트 조절용 나사
9그라인딩 벨트 조전용 너트
10 표면 연마면
11그라인딩벨트
12 구동 폴리
13 속도 설정 다이얼
14 진동공구의 절연된 손잡이면
설정.
전동공구에 모든 작업을 하기 전에 전원 플러그룹 콘센트에서 빼십시오.
손잡이 설정하기(그림 2).
손잡이 (1) 는 3 가지 위치에 다양하게 고정할 수 있습니다.
손잡이를 품니다.
손잡이를 작업 위치에 두고 이를 다시 고정하십시오.
벨트케도 조절하기(그림 3).
기기의 스위치를 켜고 벨트의 궤도를 확인하십시오.
벨트가 중앙으로 움직이지 않으면 나사 (8) 를 풀고 네트 (9) 를 키 (10 mm) 를 사용하여 필요에 따라 좌우로 돌리십시오.
그라인딩 벨트 교체하기(그림 4).
레버 (5) 를 오른쪽으로 움직이십시오. 이제 그라인딩 벨트가 느슨해져 벨낼 수 있습니다.
새로운 그라인딩 벨트를 끼우십시오. 이때 그라인딩 벨트 안쪽의 화살표 방향과 전동공구 하우징의 화살표 방향이 일치하도록 주의하십시오.
레비 (5) 를 왼쪽으로 움직이고 그라인딩 벨트가 중앙에 놓여 있는지 확인하십시오. 경기적으로 벨트 궤도를 점검 하십시오.
그라인딩 벨트를 교체할 때마다 벨트 릴이 손상되지 않았는지 확인하십시오. 손상된 벨트 릴은 교체하십시오.
그라인덩 벨트를 교체할 때 매번 구동 풀리 (12) 와 접촉 풀리 (7) 가마모되거나 손상되지 않았는지 확인해 보십시오. 손상된 부품은 대체하십시오.
절연된 손잡이면(그림 5).
전동공구의 절연된 손잡이면 (1), (2) 그리고 (14) 를 잡으 십시오.
스파크 보호대 교체하기
너트(3)를 풀고 스파크 보호대(4)를 뼈십시오. 새로운 스파크 보호대를 끼우고 나시 너트(3)를 조입니다.
작동 방법
가공할 공작물이 오염되지 않았는지 검사합니다. 가공하기 전에 이물질을 제거하십시오.
! 구동 폴리 (12) 부위로 연마하지 마십시오.
경고 젖은 손이나 촉촉한 손으로 전동공구를 작동하지 마십시오.
전원 스위치 작동하기(그림 6).
재시동 잠금장치는 작동 중에 예를 들어, 전원 플러그를 뽑아서 전원 공급이 잠간 중단되었을 경우 벨트 그라인녀가 자동으로 다시 작동되지 않도록 합니다.
스위치 켜기 :
골이 진 면에 있는 전원 스위치 (6) 를 아래로 누르고 나서 앞으로 믿니다.
스위치 끄기 :
전원 스위치 (6) 를 아래로 누릅니다.
벨트속도조절하기(그림7).
이 부위는 연속적으로 변경할 수 있습니다.
최지 벨트 속도를 위한 "1"과 최고 벨트 속도를 위한 "6" 사이에서 다이얼 (13) 을 돌리십시오.
보수정비 및 고객 서비스.
극한 사용 조건에서 금속에 가공할 경우 전도성 분진이 전동공구의 내부에 가라앉을 수 있습니다. 전동공구의 보호 결연에 지장을 줄 수 있습니다. 건조하고 오일 프리한 압축 공기로 환기구를 통해 전동공구의 내부를 자주 블로우하고 누전 차단기 (RCD) 를 연결 하십시오.
오래되고 낮은 전동공구의 경우 명판과 경고 표시를 새로 운 것으로 바꾸어 주십시오.
석면과 접하게 된 제품은 수리를 맡겨시는 안됩니다. 석면으로 오염된 제품은 석면 쓰레기 처리에 관한 각 국가의 헤당 규정에 따라 처리해야 합니다.
전농공구의 선선이 손상되었을때, 제조사나 대리점에서 선선을 교체해야만 합니다.
정품 부속품만을 사용하십시오.
본 전동공구의 부품 목록은 인터넷 www.fein.com 에 나와 있습니다.
다음 부속품은 필요에 따라 직접 교환하실 수 있습니다: 그라인딩 벨트 (11), 손잡에 1 + 2), 스파크 보호대 (4)
품질 보증 및 법적 책임.
제품에 대한 품질 보증은 유통하는 국가의 법적 규정에 따라 유효합니다. 더불어 FEIN 사는 FEIN 제조사 보증서에 부응하는 품질 보증을 합니다.
귀하의 진동공구 공급 내역에는 이사용 설명서와 그림에 나와있는 액세서리 중 일부만 들어있을 수도 있습니다.
적합성에 관한 선언 .
CE 인증은 EU 국가들과 EFTA ( 유럽자유무역연합) 에서만, 그리고 EU 또는 EFTA 시장용 제품에 만 적용됩니다. 제품이 EU 시장에 출시되면 UKCA 마크는 그 유효성을 상실합니다.
UKCA 인증은 영국 ( 잉글랜드, 웨일스, 스코틀랜드) 에서만, 그리고 영국 시장용 제품에만 적용됩니다. 제품이 영국 시장에 출시되면 CE 마크는 그 유효성을 상실합니다.
FEIN 사는 단독 책임 하에 본 제품이 이 사용 설명서 후면에 나와있는 관련된 규정과 일치함을 자체 선언합니다.
기술 자료 문의 :
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
환경 보호,처리
포장제, 폐기용 전동공구 및 액세서리는 친환경적인 방법으로 제활용할 수 있도록 분류해야 합니다.
그라인딩 벨트는 일반적으로 재료와 특성상, 지역의 폐기 규정에 따라 위험 폐기물로 올바로 처리되어야 합니다.
액세서리 선택
FEIN 순정 액세서리만을 사용하십시오. 액세서리는 전동공구 모델에 맞는 것이어야 합니다.
- 그라인딩 벨트/플리스 벨트 ISO 2976 - 50 x 1000 mm, 최대 벨트 두께 5 mm
- 그라인딩 벨트 50 x 1150 mm, 최대 벨트 두께 5 mm (GHBR 용 진용)
- 모듈 GHBD
- 모듈 GHBM
- 모듈 GHBR (GHB 15-50 Inox 와만 사용 가능)
