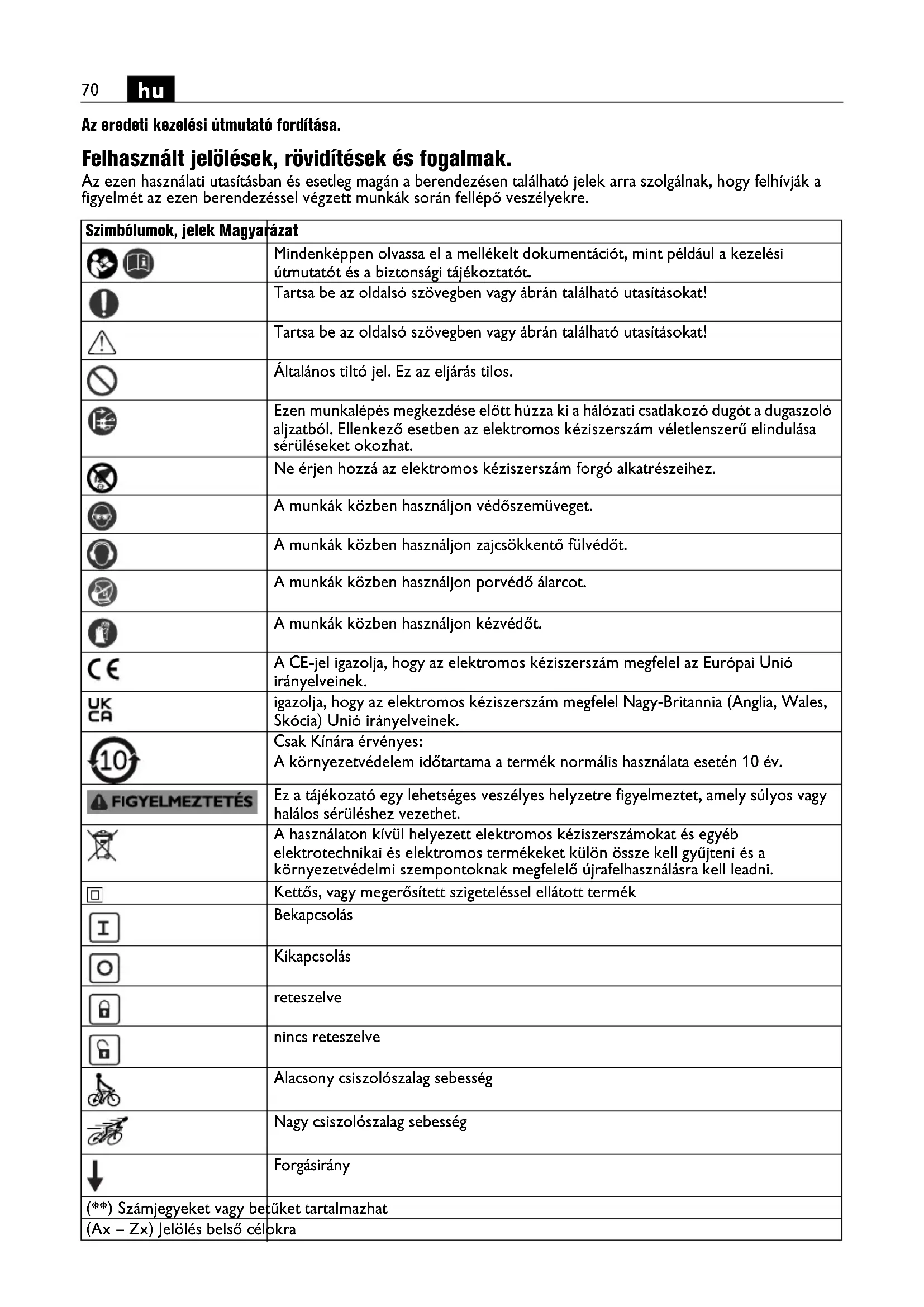

Az eredeti kezelési útmutató fordítása. Felhasznált jelölések, rövidítések és fogalmak. Az ezen használati utasításban és esetleg magán a berendezésen található jelek arra szolgálnak, hogy felhívják a figyelmét az ezen berendezéssel végzett munkák során fellépő veszélyekre. Szimbólumok, jelek Magyarázat Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutatót és a biztonsági tájékoztatót. Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! Általános tiltó jel. Ez az eljárás tilos. Ezen munkalépés megkezdése előtt húzza ki a hálózati csatlakozó dugót a dugaszoló aljzatból. Ellenkező esetben az elektromos kéziszerszám véletlenszerű elindulása sérüléseket okozhat. Ne érjen hozzá az elektromos kéziszerszám forgó alkatrészeihez. A munkák közben használjon védőszemüveget. A munkák közben használjon zajcsökkentő fülvédőt. A munkák közben használjon porvédő álarcot. A munkák közben használjon kézvédőt. A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek. igazolja, hogy az elektromos kéziszerszám megfelel Nagy-Britannia (Anglia, Wales, Skócia) Unió irányelveinek. Csak Kínára érvényes: A környezetvédelem időtartama a termék normális használata esetén 10 év. Ez a tájékozató egy lehetséges veszélyes helyzetre figyelmeztet, amely súlyos vagy halálos sérüléshez vezethet. A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai és elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelő újrafelhasználásra kell leadni. Kettős, vagy megerősített szigeteléssel ellátott termék Bekapcsolás Kikapcsolás reteszelve nincs reteszelve Alacsony csiszolószalag sebesség Nagy csiszolószalag sebesség Forgásirány (**) Számjegyeket vagy betűket tartalmazhat (Ax – Zx) Jelölés belső célokra71

Az Ön biztonsága érdekében. Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket a biztonsági előírásokat és utasításokat. Ne használja ezt az elektromos kéziszerszámot, mielőtt gondosan el nem olvasta és meg nem értette ezt a kezelési útmutatót és a mellékelt „Általános biztonsági tájékoztatót” (dokumentáció száma: 3 41 30 465 06 0). A fent megnevezett dokumentációt a későbbi használathoz őrizze meg és az elektromos kéziszerszám továbbadása vagy eladása esetén adja tovább az új tulajdonosnak. Ugyanígy tartsa be az idevonatkozó helyi munkavédelmi rendelkezéseket. Rendeltetésszerű használat, a használat korlátai: Ez a kézzel vezetett szalagcsiszoló az időjárás hatásaitól védett helyen a FEIN cég által engedélyezett betétszerszámokkal és tartozékokkal fémfelületek száraz szalagcsiszolására és polírozására szolgál. A berendezést csak szilárd alapra állítva szabad használni. Az elektromos kéziszerszám szakemberek általi kezelésre, nem folytonos mindennapi használatra van előirányozva. A szalagcsiszoló fa, ásványi anyagok, magnézium, műanyagok és szálas kompozit anyagok (pl. CFK/GFK) megmunkálására nincs előirányozva. Olyan környezetekben, ahol zavaró hatások lépnek fel, az üzemelési minőség csökkenhet, például korlátozott időtartamú leállások, a működés vagy a rendeltetésszerű viselkedés korlátozott időtartamú legyengülése léphetfel, és előfordulhat, hogy a problémák megszüntetéséhez a kezelő személy beavatkozására van szükség. Ez az elektromos kéziszerszám egy megfelelő teljesítményű váltakozó áramú generátorról is üzemeltethető, amely megfelel az ISO 8528 szabványban meghatározott G2 kiviteli osztály követelményeinek. Egy generátor mindenekelőtt akkor NEM felel meg ennek a szabványnak, ha az úgynevezett torzítási tényező túllépi a 10 %-ot. Ha kétségei vannak, tájékozódjon az Ön által használt generátor tulajdonságairól. Biztonsági információk. Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva fogja meg, mivel a csiszolófelület a saját hálózati csatlakozó kábeléhez is hozzáérhet. Ha a berendezés megrongál egy feszültség alatt álló vezetéket, a berendezés fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek. További biztonsági tájékoztató Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszolószerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szűrnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását. Jel Nemzetközi egység Magyarországon használatos egység Magyarázat

m/s m/s A csiszolószalag sebessége

W W Teljesítményfelvétel

W W Leadott teljesítmény U VVFeszültség f Hz Hz Frekvencia

mm mm Csiszolószalag hossza

mm mm Csiszolószalag szélessége kg kg Súly az „EPTA-Procedure 01” (01 EPTA- szabvány) szerint

dB dB Hangnyomás szint

dB dB Hangteljesítmény szint

pCpeak dB dB Hangnyomásszint csúcsérték K... Szórás m/s

A rezgéskibocsátási összérték (a három irányban mért rezgés vektorösszege) az EN 62841 szabványnak megfelelően m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Az SI nemzetközi egységrendszer alapegységei és levezetett egységei.72

Munka közben sohase viseljen bő ruhát, ékszert vagy fedetlen, hosszú hajat. A nem rögzített tárgyakat a mozgó alkatrészek a védőberendezések dacára is elkaphatják és így sérüléseket okozhatnak. Ne használjon elkopott, beszakadt, vagy erősen elszennyeződött csiszolószalagokat. Óvatosan kezelje és a gyártó előírásainak megfelelően tárolja a csiszolószalagokat. Ne törje meg a csiszolószalagokat! A megrongálódott csiszolószalagok szétszakadhatnak, kirepülhetnek és sérüléseket okozhatnak. Sohase érintse meg a mozgó csiszolószalagot és sohase nyúljon a védőlemez alá. Ellenkező esetben sérülésveszély áll fenn. Mindig használja a kéziszerszámon található védőberendezéseket. A védőberendezéseket biztonságosan kell felszerelni a kéziszerszámra, hogy azok a legnagyobb elérhető biztonságot nyújtsák. A védőberendezéseknek meg kell óvniuk a kezelőt a csiszolás során kirepített részecskéktől és a csiszolószalag akaratlan megérintésétől. Figyelem, tűz- és robbanásveszély! Fémek (például alumínium vagy magnézium) csiszolásakor olyan por keletkezik, amely éghető vagy robbanékony lehet. Ne használja a kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meggyújthatják. Ügyeljen arra, hogy a szikraszórás ne veszélyeztethessen személyeket. Távolítsa el a munkaterület közeléből az éghető anyagokat. A fémek csiszolásakor szikraszórás lép fel. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. Munka közben a megmunkált felület igen forró lehet. Ne érintse meg a kezével a felületet. Ügyeljen arra, hogy a többi személy biztonságos távolságban maradjon az Ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie. A munkadarab letört részei vagy a széttört szerszámok a közvetlen munkaterületen kívülre repülhetnek és személyi sérüléseket okozhatnak. Tartsa távol a hálózati csatlakozó kábelt a csiszolószalagtól. Ha elveszíti az uralmát a készülék felett, az átvághatja, vagy bekaphatja a hálózati csatlakozó kábelt és az Ön keze vagy karja is a mozgó csiszolószalaghoz érhet. Sohase tegye le az elektromos kéziszerszámot, mielőtt a csiszolószalag teljesen leállna. A mozgásban lévő csiszolószalag megérintheti a támasztó felületet, és Ön ennek következtében könnyen elvesztheti az uralmát az elektromos kéziszerszám felett. Ne járassa az elektromos kéziszerszámot, miközben azt a kezében tartja. A ruháját a mozgó csiszolószalag egy véletlen érintés során beránthatja és ez sérülésekhez vezethet. Győződjön meg arról, hogy a csiszolószalag a gyártó előírásainak megfelelően van-e felszerelve. A felszerelt csiszolószalagoknak szabadon kell forogniuk. A helytelenül felszerelt csiszolószalagok a munka során leválhatnak és kirepülhetnek. Sohase irányítsa az elektromos kéziszerszámot saját magára, vagy a közelben tartózkodó más személyekre, vagy állatokra. Ez az éles csiszolószalagok által okozott sérülésekhez vezethet. Tartsa szorosan az elektromos kéziszerszámot. Rövid időre igen nagy nyomaték léphet fel. Sohase érjen hozzá a mozgásban lévő csiszolószalaghoz. Ellenkező esetben sérülésveszély áll fenn. Az elektromos kéziszerszámra táblákat és jeleket csavarokkal vagy szegecsekkel felerősíteni tilos. Egy megrongálódott szigetelés már nem nyújt védelmet az áramütés ellen. Ne használjon olyan tartozékokat, amelyeket nem az elektromos kéziszerszámot gyártó cég fejlesztett ki, vagy amelynek használatát az nem engedélyezte. Biztonságos üzemelést csak úgy lehet elérni, ha a tartozék pontosan hozzáillik az Ön elektromos kéziszerszámához. Rendszeresen tisztítsa ki egy fémmentes tárggyal az elektromos kéziszerszám szellőzőnyílásait. A motorventilátor beszívja a port a motorházba. Ez túlságosan sok fémpor felgyülemlése esetén villamos zárlatot okozhat. Kerülje el a földelt felületek, például csövek, fűtőtestek, kályhák és hűtőgépek megérintését. Az áramütési veszély megnövekszik, ha a teste le van földelve. A berendezés komponensei bizonyos feltételek mellett statikusan feltöltődhetnek. Üzembevétel előtt ellenőrizze, nincs-e megrongálódva a hálózati csatlakozó vezeték és a csatlakozó dugó. Ajánlás: Az elektromos kéziszerszámot mindig csak egy 30 mA vagy annál alacsonyabb méretezési áramú hibaáram védőkapcsolón (RCD) keresztül üzemeltesse. A veszélyes porfajták kezelése Az ezzel a szerszámmal végzett anyaglemunkáló folyamatok során olyan porok keletkeznek, amelyek veszélyesek lehetnek. Egyes porfajták (például azbeszt és azbeszt tartalmú anyagok, ólomtartalmú festékrétegek, fémek, egyes fafajták, ásványok, követ tartalmazó anyagok szilikát részecskéi, festék oldószerek, favédőszerek, a vízi járművek védelmére használt rohadás gátló anyagok) megérintése vagy belélegzése allergiás reakciókat, légúti betegségeket, rákos megbetegedéseket és a szaporodási szervek károsodását válthatják ki. A porok belélegzésével kapcsolatos kockázat az expozíció mértékétől függ. Alkalmazzon a keletkező poroknak megfelelő porelszívást, viseljen személyi védőfelszereléseket és gondoskodjon a munkahely jó szellőzéséről. Az azbeszt tartalmú anyagok megmunkálását bízza szakemberekre.73

Fa és könnyűfémporok, valamint a csiszolás során keletkező porok és vegyszerek forró keverékei bizonyos körülmények között saját maguktól meggyulladhatnak, vagy robbanást okozhatnak. Gondoskodjon arról, hogy a szikrák ne a portartály felé repüljenek, kerülje el az elektromos kéziszerszám és a csiszolásra kerülő munkadarab túlhevülését, vegye figyelembe az anyag gyártójának megmunkálási előírásait, valamint az adott országban a megmunkálásra kerülő anyagokra vonatkozó érvényes előírásokat. Kéz-kar vibráció Az ezen előírásokban megadott rezgésszint az EN 62841 szabványban rögzített mérési módszerrel került meghatározásra és a készülékek összehasonlítására ez az érték felhasználható. Az érték a rezgési terhelés ideiglenes megbecsülésére is alkalmazható. A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területeire vonatkozik. Ha az elektromos kéziszerszámot más célokra, eltérő szerszámokkal, vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben megnövelheti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: az elektromos kéziszerszám és a szerszámok megfelelő karbantartása, a kezek melegen tartása, a munkafolyamatok átgondolt megszervezése. Egy pillantásra. 1 első fogantyú (szigetelt markolatfelület) 2 hátsó fogantyú (szigetelt markolatfelület) 3 A szikraterelő lap anyacsavarja 4 Szikraterelő lap 5 Kar a csiszolószalag kicseréléséhez 6 Be-/kikapcsoló 7 Érintkezőtárcsa 8 Csavarok a csiszolószalag beszabályozásához 9 Anya a csiszolószalag beszabályozásához 10 Síkcsiszolószán 11 Csiszolószalag 12 Hajtótárcsa 13 Fordulatszám előválasztó szabályozókerék 14 Az elektromos kéziszerszám szigetelt fogantyúfelülete Beállítások. Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Fogantyú beállítása (2. ábra). A fogantyút (1) 3 különböző helyzetben lehet rögzíteni. Lazítsa ki a fogantyút. Állítsa a fogantyút az Önnek megfelelő munkavégzési helyzetbe és ismét rögzítse azt. A szalag futásának beszabályozása (3. ábra). Kapcsolja be a berendezést és ellenőrizze a szalag futását. Ha a szalag nem központosan fut, lazítsa ki a (8) csavart és egy kulccsal (10 mm) forgassa el a szükségnek megfelelően jobbra vagy balra a (9) anyát. Csiszolószalag cseréje (4. ábra). Forgassa el jobbra a (5) kart. Ekkor a csiszolószalag kilazul és le lehet venni a készülékről. Tegye fel az új csiszolószalagot. Ügyeljen arra, hogy a csiszolószalag belső oldalán és az elektromos kéziszerszám házán található nyilak iránya egybeessen. Forgassa el balra a (5) kart és ellenőrizze, hogy a csiszolószalag központosan helyezkedik-e el. Rendszeresen ellenőrizze a szalagfutást. Minden csiszolószalag-csere során ellenőrizze a szalaggörgők lehetséges rongálódásait. A megrongálódott szalaggörgőket cserélje ki. A csiszolószalag minden egyes kicserélésekor ellenőrizze a hajtótárcsa (12) és az érintkező tárcsa (7) kopását és esetleges megrongálódásait. A megrongálódott alkatrészeket cseréltesse ki. Szigetelt fogantyúfelületek (5. ábra). Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél (1), (2) és (14) fogva tartsa. A szikraterelő lap kicserélése Oldja ki az anyát (3) és távolítsa el a szikraterelő lapot (4). Tegye fel a helyére a szikraterelő lapot és húzza meg szorosra az anyát (3). Üzemeltetési utasítások. Ellenőrizze a megmunkálásra kerülő munkadarabot, nincs-e elszennyeződve. A megmunkálás előtt távolítsa el az idegen anyagokat. A hajtótárcsa (12) közelében ne csiszoljon. Az elektromos kéziszerszámot nedves kézzel ne üzemeltesse. Be- és kikapcsolás (6. ábra). A visszakapcsolási reteszelés meggátolja, hogy a szalagcsiszol magától ismét elinduljon, ha a tápfeszültség üzem közben például a csatlakozó dugó kihúzása miatt akár csak rövid időre is megszakadt. Bekapcsolás: Nyomja le a bordázott felületen a be-/kikapcsolót (6) majd tolja előre. Kikapcsolás: Nyomja le a be-/kikapcsolót (6). A szalag sebességének beállítása (7. ábra). A tartományt fokozatmentesen meg lehet változtatni. Állítsa be a szabályozókereket az „1” helyzet (a legalacsonyabb szalagsebességhez) és a „6” helyzet (a legmagasabb szalagsebességhez) között.74

Üzembentartás és vevőszolgálat. Különösen hátrányos körülmények fennállása esetén fémek megmunkálásakor az elektromos kéziszerszám belsejében elektromosan vezetőképes por rakódhat le. Ez hátrányos hatással lehet az elektromos kéziszerszám védőszigetelésére. Fújja ki gyakran az elektromos kéziszerszám belső terét a szellőzőnyíláson keresztül száraz és olajmentes préslevegővel és a iktasson be a hálózati vezeték elé egy hibaáram védőkapcsolót (FI). Ha elhalványul, vagy elkopik, tegyen fel új figyelmeztető címkéket az elektromos kéziszerszámra. Az olyan termékeket, amelyek azbeszttel kerültek érintkezésbe, nem szabad javításra leadni. Az azbeszttel szennyezett termékeket az adott országban érvényes, az azbesztet tartalmazó hulladékokra vonatkozó előírásoknak megfelelően kell ártalmatlanítani. Ha az elektromos kéziszerszám csatlakozó vezetéke megsérült, azt a gyártóval vagy annak képviselőjével ki kell cseréltetni. Csak eredeti pótalkatrészeket használjon. Ennek az elektromos kéziszerszámnak a pillanatnyilag érvényes pótalkatrész-listáját az interneten a www.fein.com címen találhatja meg. A következő alkatrészeket szükség esetén Ön is kicserélheti: Csiszolószalag (11), fogantyúk (1 + 2), szikravédő lap (4) Jótállás és szavatosság. A termékre vonatkozó jótállás a forgalomba hozási országban hatályos törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk. Az elektromos kéziszerszám szállítási terjedelmében lehet, hogy az ezen kezelési útmutatóban leírásra vagy ábrázolásra került tartozékoknak csak egy része található meg. Megfelelőségi nyilatkozat. A CE-nyilatkozat csak az Európai Unió és az EFTA (Európai Szabadkereskedelmi Társulás) országaira és csak azokra a termékekre érvényes, amelyek az EU- vagy EFTA-piac számára kerültek gyártásra. A terméknek az EU-piacon való forgalombahozatala után az UKCA-jel érvényét veszti. Az UKCA-nyilatkozat csak a brit piacra (Angliára, Walesre és Skóciára) és csak azokra a termékekre vonatkozik, amelyek a brit piac számára kerültek gyártásra. A terméknek a brit piacon való forgalombahozatala után a CE-jel érvényét veszti. A FEIN egyedüli felelőséggel kijelenti, hogy ez a termék megfelel az ezen kezelési útmutató utolsó oldalán megadott idevonatkozó előírásoknak. A műszaki dokumentáció a következő helyen található: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Környezetvédelem, hulladékkezelés. A csomagolásokat, a selejtes elektromos kéziszerszámokat és tartozékokat a környezetvédelmi szempontoknak megfelelően kell újra felhasználni. A csiszolószalagokat általában az alapanyagaiknak és a tulajdonságaiknak megfelelően veszélyes hulladékként kell a regionális ártalmatlanítási előírásoknak megfelelően ártalmatlanítani. A tartozék kiválasztása Csak eredeti FEIN gyártmányú tartozékokat használjon. A tartozéknak az adott elektromos kéziszerszám típusához kell szolgálnia. – Csiszolószalag/flízszalag ISO 2976 — 50 x 1000 mm, max. szalagvastagság 5 mm – Csiszolószalag/flízszalag 50 x 1150 mm, max. szalagvastagság 5 mm (csak a GHBR-hez) – GHBD modul – GHBM modul – GHBR modul (csak a GHB 15-50 Inox berendezéssel használható)75
