LIETOŠANAS INSTRUKCIJA Profi 145 S FB ATIKA

Instrukcijas oriģinālvalodā betona maisītāji (1 – 7 Lpp., 67 – 70 Lpp. un 113 – 117 Lpp.)

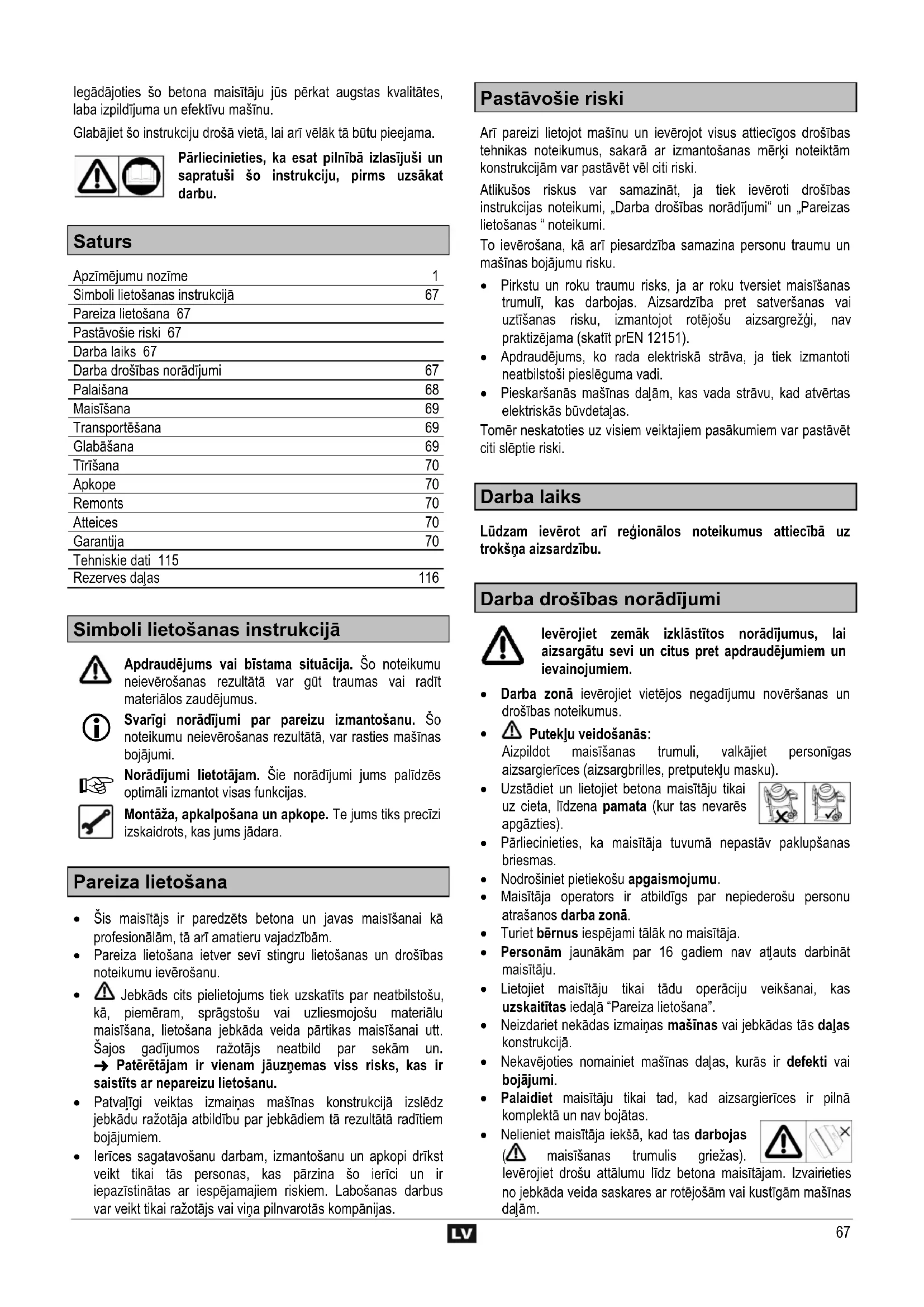

Garantijos Prašom atsižvelgti į pridedamas garantijos sąlygas.Iegādājoties šo betona maisītāju jūs pērkat augstas kvalitātes, laba izpildījuma un efektīvu mašīnu.

Glabājiet šo instrukciju drošā vietā, lai arī vēlāk tā būtu pieejama. Pārliecinieties, ka esat pilnībā izlasījuši un sapratuši šo instrukciju, pirms uzsākat darbu.

Saturs Apzīmējumu nozīme 1 Simboli lietošanas instrukcijā 67 Pareiza lietošana 67 Pastāvošie riski 67 Darba laiks 67 Darba drošības norādījumi 67 Palaišana 68 Maisīšana 69 Transportēšana 69 Glabāšana 69 Tīrīšana 70 Apkope 70 Remonts 70 Atteices 70 Garantija 70 Tehniskie dati 115 Rezerves daļas 116

Simboli lietošanas instrukcijā

Apdraudējums vai bīstama situācija. Šo noteikumu neievērošanas rezultātā var gūt traumas vai radīt materiālos zaudējumus.

Svarīgi norādījumi par pareizu izmantošanu. Šo noteikumu neievērošanas rezultātā, var rasties mašīnas bojājumi.

Norādījumi lietotājam. Šie norādījumi jums palīdzēs optimāli izmantot visas funkcijas. Montāža, apkalpošana un apkope. Te jums tiks precīzi izskaidrots, kas jums jādara.

• Šis maisītājs ir paredzēts betona un javas maisīšanai kā profesionālām, tā arī amatieru vajadzībām.

• Pareiza lietošana ietver sevī stingru lietošanas un drošības noteikumu ievērošanu.

Jebkāds cits pielietojums tiek uzskatīts par neatbilstošu, kā, piemēram, sprāgstošu vai uzliesmojošu materiālu maisīšana, lietošana jebkāda veida pārtikas maisīšanai utt. Šajos gadījumos ražotājs neatbild par sekām un. « Patērētājam ir vienam jāuzņemas viss risks, kas ir saistīts ar nepareizu lietošanu.

• Patvaļīgi veiktas izmaiņas mašīnas konstrukcijā izslēdz jebkādu ražotāja atbildību par jebkādiem tā rezultātā radītiem bojājumiem.

• Ierīces sagatavošanu darbam, izmantošanu un apkopi drīkst veikt tikai tās personas, kas pārzina šo ierīci un ir iepazīstinātas ar iespējamajiem riskiem. Labošanas darbus var veikt tikai ražotājs vai viņa pilnvarotās kompānijas. Pastāvošie riski Arī pareizi lietojot mašīnu un ievērojot visus attiecīgos drošības tehnikas noteikumus, sakarā ar izmantošanas mērķi noteiktām konstrukcijām var pastāvēt vēl citi riski. Atlikušos riskus var samazināt, ja tiek ievēroti drošības instrukcijas noteikumi, „Darba drošības norādījumi“ un „Pareizas lietošanas “ noteikumi. To ievērošana, kā arī piesardzība samazina personu traumu un mašīnas bojājumu risku.

• Pirkstu un roku traumu risks, ja ar roku tversiet maisīšanas trumulī, kas darbojas. Aizsardzība pret satveršanas vai uztīšanas risku, izmantojot rotējošu aizsargrežģi, nav praktizējama (skatīt prEN 12151).

• Apdraudējums, ko rada elektriskā strāva, ja tiek izmantoti neatbilstoši pieslēguma vadi.

• Pieskaršanās mašīnas daļām, kas vada strāvu, kad atvērtas elektriskās būvdetaļas. Tomēr neskatoties uz visiem veiktajiem pasākumiem var pastāvēt citi slēptie riski.

Darba laiks Lūdzam ievērot arī reģionālos noteikumus attiecībā uz trokšņa aizsardzību.

Darba drošības norādījumi

Ievērojiet zemāk izklāstītos norādījumus, lai aizsargātu sevi un citus pret apdraudējumiem un ievainojumiem.

• Darba zonā ievērojiet vietējos negadījumu novēršanas un drošības noteikumus.

Putekļu veidošanās: Aizpildot maisīšanas trumuli, valkājiet personīgas aizsargierīces (aizsargbrilles, pretputekļu masku).

• Uzstādiet un lietojiet betona maisītāju tikai uz cieta, līdzena pamata (kur tas nevarēs apgāzties).

• Pārliecinieties, ka maisītāja tuvumā nepastāv paklupšanas briesmas.

• Nodrošiniet pietiekošu apgaismojumu.

• Maisītāja operators ir atbildīgs par nepiederošu personu atrašanos darba zonā.

• Turiet bērnus iespējami tālāk no maisītāja.

• Personām jaunākām par 16 gadiem nav atļauts darbināt maisītāju.

• Lietojiet maisītāju tikai tādu operāciju veikšanai, kas uzskaitītas iedaļā “Pareiza lietošana”.

• Neizdariet nekādas izmaiņas mašīnas vai jebkādas tās daļas konstrukcijā.

• Nekavējoties nomainiet mašīnas daļas, kurās ir defekti vai bojājumi.

• Palaidiet maisītāju tikai tad, kad aizsargierīces ir pilnā komplektā un nav bojātas.

• Nelieniet maisītāja iekšā, kad tas darbojas

maisīšanas trumulis griežas). Ievērojiet drošu attālumu līdz betona maisītājam. Izvairieties no jebkāda veida saskares ar rotējošām vai kustīgām mašīnas daļām.• Aizpildiet vai iztukšojiet maisīšanas trumuli tikai tad, kad tā elektromotors griežas.

• Ievērojiet maisītāja griešanās virzienu.

• Nemainiet motora apgriezienu skaitu, jo tie regulē drošu maksimālo darba ātrumu un pasargā motoru, kā arī visas tā rotējošās daļas no bojājumiem, kas varētu rasties, griežoties ar pārmērīgi lielu ātrumu.

• Betona maisītājus, kas nav ražotāja paredzēti ekspluatācijai uz piekabes, var pārvietot tikai manuāli, velkot aiz troses.

• Nekādā gadījumā neaizmirstiet izvilkt kontaktdakšiņu no rozetes pirms

− maisītāju pārvietot vai transportēt, − to tīrīt vai veikt tehniskās apkopes un remonta darbus, − traucējumu novēršanas − visu pieslēguma vadu pārbaudes, vai tie nav sapinušies vai bojāti. − ejot prom (arī tad, ja pārtraukums ir īslaicīgs)

• Pārbaudiet mašīnu, vai nav radušies bojājumi: − Pirms ierīces turpmākās izmantošanas rūpīgi jāpārbauda visas aizsargierīces, vai tās darbojas bez traucējumiem un izpilda visas paredzētās funkcijas. − Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem, neiesprūst vai nav bojātas. Visām daļām jābūt pareizi uzmontētām un jāatbilst visiem nosacījumiem, lai nodrošinātu ierīces ekspluatāciju bez traucējumiem. − Bojāto aizsargierīču un daļu remontu vai nomaiņu var veikt tikai ražotājs vai viņa pilnvarotās kompānijas, ja lietošanas instrukcijā nav norādīts citādi. − Bojātas vai nesalasāmas drošības uzlīmes ir jānomaina.

• Kad ierīce netiek izmantota, uzglabājiet to sausā, slēgtā un bērniem nepieejamā vietā. Trieciendroši betona maisītāji (II. aizsardzības klase)

• Iedarbiniet mašīnu tikai tad, kad tā paneļu apšuvums ir pilnā komplektā un pilnīgi noslēgts.

• II. aizsardzības klase ir piemērojama tikai tad, kad mašīnas remontiem izmanto oriģinālo izolējošo materiālu un neizmaina izolācijas atstarpju lielumus. Elektriskā drošība Šo noteikumu neievērošana apdraud dzīvību!

• Pieslēgumam jābūt izprojektētam saskaņā ar standartu IEC 60245-4:1980 (DIN 57 282) un marķētam H 07 RN-F, vai jāatbilst salīdzināmam modelim. Kabeļa šķērsgriezums ir vismaz 3 x 1,5 mm

, bet maksimāls garums ir 25 m. Ja kabeļa garums ir lielāks par 25 m, tad dzīslu šķērsgriezumam jābūt vismaz 2,5 mm

• Izmantojiet tikai pieslēgumu ar gumijas kontaktdakšiņu un rozeti, kas paredzētas smagiem ekspluatācijas apstākļiem, tas ir aizsargātas pret izsmidzināta ūdens iekļūšanu.

• Gari un tievi pieslēguma vadi izraisa sprieguma kritumu. Motors vairs nespēj sasniegt savu maksimālo jaudu, ierīces funkcijas pasliktinās.

• Izmantojot kabeļu uztīšanas spoli, jāiztin viss kabelis.

• Pieslēguma vadus neizmantojiet neparedzētiem mērķiem. Sargājiet kabeli no karstuma, naftas produktiem un asām malām. Neizmantojiet pieslēguma vadu, lai aiz tā izvilktu kontaktdakšiņu no rozetes.

• Pirms pieslēgšanas ierīču izmantošanas pārbaudiet, vai tajās nav defektu vai novecošanas pazīmju.

• Nekādā gadījumā neizmantojiet pieslēgšanas ierīces ar defektiem.

• Izvietojot pieslēgšanas ierīces, pārliecinieties, ka kabelis nav saspiests vai saliekts, un kontaktdakšiņas un rozetes savienojumā neiekļūst mitrums.

• Neizmantojiet nekādus pagaidu elektriskus savienojumus.

• Nekādā gadījumā nešuntējiet aizsargierīces un neizslēdziet tās.

• Ierīci atļauts pieslēgt vienīgi ar noplūdes strāvas avārijas slēdzi: 30 mA. Visus elektriskus pieslēgumus un elektrisko iekārtu remontus drīkst veikt tikai sertificēts profesionāls elektriķis, ievērojot vietējos noteikumus, it īpaši tos, kas attiecas uz aizsargpasākumiem. Mašīnas visu elektrisko daļu remontu drīkst veikt tikai tās ražotāja vai tā nozīmētās firmas pārstāvja klātbūtnē. Izmantojiet vienīgi oriģinālās rezerves daļas. Izmantojot citas rezerves daļas, ar lietotāju var notikt nelaimes gadījumi. Par tādā veidā radītiem zaudējumiem ražotājs neuzņemas atbildību.

Palaišana Ievērojiet visus drošības norādījumus. Mašīnas uzstādīšana:

• Uzstādiet un lietojiet betona maisītāju tikai uz cieta, līdzena pamata (kur tas nevarēs apgāzties).

• Nodrošiniet mašīnu pret grimšanu gruntī vai grīdā. Ievērojiet negadījumu novēršanas noteikumus (paklupšanas briesmas).

• Uzstādot mašīnu, pārliecinieties, ka maisīšanas trumuli var iztukšot netraucēti.

Ieslēgšana un izslēgšana Pārliecinieties par to, ka − uz maisītāja ir visas aizsargierīces, un tās ir pareizi uzstādītas, − visi drošības norādījumi tiek ievēroti.

• Mašīnas ieslēgšanas un izslēgšanas slēdzis atrodas zem elektromotora apvalka. Ieslēdziet un izslēdziet elektromotoru tikai ar šo slēdzi.

• Elektrības padeves atteices gadījumā mašīna izslēgsies automātiski. Lai mašīnu palaistu atkal, nospiediet slēdža pogu.

L Elektromotora aizsardzība Mašīnas elektromotors ir aprīkots ar termostatu. Šis termostats automātiski izslēdz elektromotoru tā pārslodzes (pārkarsēšanas) gadījumā. Mašīnu var palaist atkal pēc tam, kad elektromotors atdziest.L Betona maisītājs ar trīsfāzu elektromotoru

Pēc mašīnas ieslēgšanas jāpārbauda maisīšanas trumuļa griešanas virziens. Skatoties uz maisīšanas trumuļa iekšpusi, tam jāgriežas virzienā pa kreisi (pret pulksteņa rādītāja kustības virzienu). (Ievērojiet bultiņu uz maisīšanas trumuļa, kas norāda tā griešanas pareizo virzienu.) Ja maisīšanas trumulis griežas pretējā virzienā salīdzinājumā ar bultiņu, tā griešanas virzienu var izmainīt, šim nolūkam ieliekot skrūvgriezi, kā parādīts šajā attēlā, un pagriežot to pa kreisi vai pa labi, viegli piespiežot rokturu, kamēr pareizs griešanas virziens netiks ieregulēts.

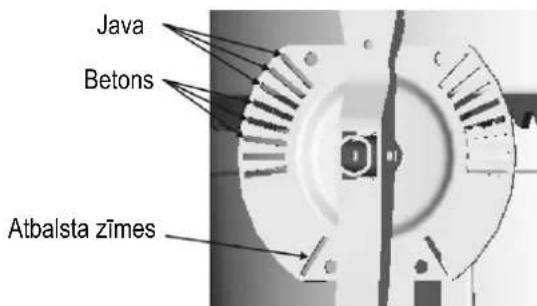

Maisīšana L Maisītāja nostādīšana: Lai sagatavotu betonu vai javu, maisīšanas trumulim jābūt fiksētam noteiktajā stāvoklī. Tikai pareiza maisītāja nostādīšana garantē optimālus maisīšanas rezultātus un mašīnas normālo darbību. Betona maisītājs ar regulēšanas disku pagriežamā svira manuālas vadīšanas ritenis

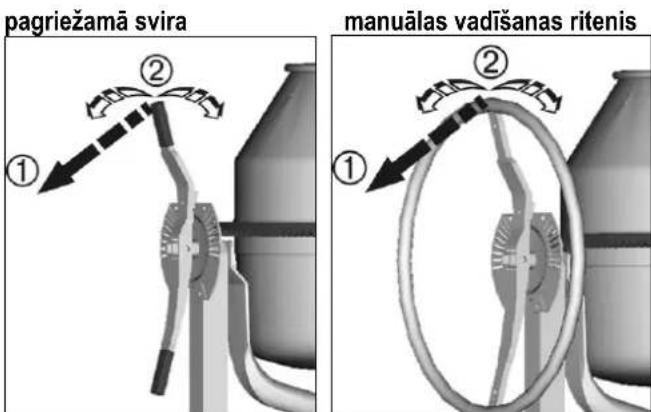

Turiet pagriežamo sviru vai manuālas vadīšanas riteni cieši, to pagriežot. Atbrīvojiet pagriešanas mehānismu. Pagrieziet maisīšanas trumuli līdz atbilstošam robam atkarībā no materiāla, ko Jūs maisiet. Â Ļaujiet pagriešanas mehānismam noslēgties vajadzīgajā vietā.

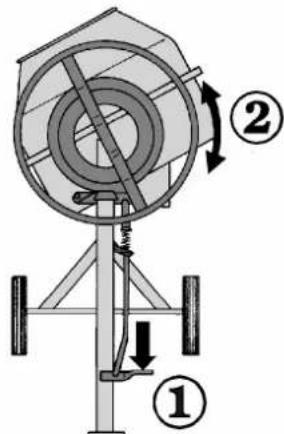

Betona maisītājs ar bremzi Turiet manuālas vadīšanas riteni cieši, to pagriežot.

Nospiediet bremzes pedāli ar kāju. Pagrieziet maisīšanas trumuli līdz atzīmei, kas atbilst materiālam, ko Jūs maisāt. Â Atbrīvojiet bremzi.

Papildu drošības norādījumi.

• Aizpildiet vai iztukšojiet maisīšanas trumuli tikai tad, kad tas griežas.

• Kontrolējiet maisītāja stabilitāti.

Materiāla sagatavošana maisīšanai:

1. Ielejiet ūdeni un ieberiet dažas lāpstas agregātmateriāla

(smiltis, grants, ...).

2. Pieberiet klāt dažas lāpstas saistmateriāla (cements, sārms,

3. Atkārtojiet 1. un 2. punktu, kamēr nebūs panāktas maisīšanai

vajadzīgās proporcijas.

4. Ļaujiet materiālam pamatīgi samaisīties.

Izmantojiet speciālista ieteikumus attiecībā uz samaisāmā materiāla sastāvu un kvalitāti.

Maisīšanas trumuļa iztukšošana: Turiet pagriežamo sviru vai manuālas vadīšanas riteni cieši.

1. Atbrīvojiet trumuļa pagriešanas mehānismu vai nospiediet

bremzes pedāli ar kāju.

Transportēšana Pirms maisītāja transportēšanas katru reizi neaizmirstiet izvilkt kontaktdakšiņu no rozetes. Maisītāja transportēšanas vai glabāšanas laikā maisīšanas trumuļa atverei jābūt virzītai uz leju.

Java Glabāšana Betons L Lai pagarinātu betona maisītāja darbmūžu un padarītu tā ekspluatāciju nevainojamu, pagriešanas mehānisms pirms maisītāja nolikšanas glabātuvē uz neparasti ilgu laiku jāapstrādā ar videi nekaitīgo izsmidzināmo eļļu. Atbalsta zīmes70 Tīrīšana Tehniskā apkalpošana

Šim betona maisītājam nekāda tehniskā apkalpošana praktiski nav vajadzīga. Papildu drošības norādījumi. Pirms maisītāja tīrīšanas katru reizi neaizmirstiet izvilkt kontaktdakšiņu no rozetes. Maisīšanas trumulis un piedziņas vārpsta balstās uz lodīšu gultņiem, kas piepildīti ar ilgtermiņa smērvielu. Nekādā gadījumā neeļļojiet zobaino vainagu!

• Izslēdziet mašīnu un izvelciet kontaktdakšiņu no rozetes, ja mašīnas tīrīšanas laikā pie tās būs jāpieskaras (ar roku, birsti, skrāpi, lupatu utt.). Lai saglabātu maisītāja vērtību un pagarinātu tā darbmūžu, apieties ar to saskaņā ar iedaļās “Transportēšana un glabāšana” sniegtajiem ieteikumiem. Bez tam, betona maisītājs regulāri jāpārbauda uz nodiluma pazīmēm vai funkcionālajiem trūkumiem. Tas jo īpaši attiecas uz kustīgajām daļām, skrūves veida savienojumiem, aizsargierīcēm un elektrisko aprīkojumu.

• Aizsargierīces, kas tiek noņemtas mašīnas tīrīšanas nolūkā, pareizi jāuzmontē savās vietās pirms mašīnas palaišanas.

• Neizsmidziniet ūdeni tieši uz elektromotora vai slēdža, kā arī ventilācijas atverēs elektromotora apvalkā.

L Piezīmes par tīrīšanu: Remonts

• Pirms pārtraukt darbu uz kādu laiku, un pēc darba pabeigšanas iztīriet betona maisītāju no iekšpuses un no ārpuses.

Pirms maisītāja remontēšanas katru reizi neaizmirstiet izvilkt kontaktdakšiņu no rozetes.

• Nesitiet pa maisīšanas trumuli ar cietiem priekšmetiem (āmuru, lāpstu utt.). Iedobumi maisīšanas trumulī pasliktina maisīšanas operāciju kvalitāti, un turklāt vēl apgrūtina tā tīrīšanu.

• Izslēdziet mašīnu un izvelciet kontaktdakšiņu no rozetes, ja rodas nepieciešamība pēc remonta.

• Aizsargierīces, kas tiek noņemtas mašīnas remonta nolūkā, pareizi jāuzmontē savās vietās pirms mašīnas palaišanas.

• Lai trumuli iztīrītu no iekšpuses, ielejiet tajā nedaudz ūdens, pieberiet dažas lāpstas grants, un ieslēdziet trumuļa griešanos.

• Elektriskā aprīkojuma vai to mašīnas daļu, kas ietekmē telpu, nepieciešamo elektriskā aprīkojuma montāžai, var veikt tikai ražotājs vai viņa pilnvarotās kompānijas.

• Nekavējoties novāciet betonu vai javu, kas nejauši nokļūst uz griešanas piedziņas koniskā zobrata vai zobainā vainaga zobiem.

• Izmantojiet tikai neizmainītas oriģinālas rezerves daļas. Pretējā gadījumā mašīnas ražotājs neuzņemas nekādu atbildību.

• Iestatiet atstarpi starp zobiem (ja iespējams) ¨ skatīt lappusi

Atteices Atteice Iespējamais cēlonis Novēršana Elektromotors nesāk darboties ⇒ nav sprieguma elektrotīklā ⇒ defekts kabelī ⇒ termostats ir nostrādājis « cēlonis: − elektromotora pārslodze − elektromotora dzesei nepietiek gaisa, jo ventilācijas atveres ir aizsērējušas ⇒ pārbaudiet drošinātāju ⇒ pārbaudiet vai nomainiet (tas jāveic elektriķim) ⇒ ļaujiet elektromotoram atdzīst un novērsiet termostata nostrādes cēloni Elektromotors rūc, bet nesāk darboties ⇒ zobainais vainags ir bloķēts

⇒ defekts kondensatorā ⇒ izslēdziet mašīnu, izvelciet kontaktdakšiņu no rozetes, un notīriet vai nomainiet zobainā vainaga segmentus, aizsūtiet mašīnu ražotājam ⇒ vai tā nozīmētajai firmai, kas pilnvarota veikt remontu Mašīna sāk darboties, bet bloķējas pie zemas slodzes, un var izslēgties automātiski ⇒ pagarinātāja kabelim ir pārāk liels garums, vai tā dzīslu šķērsgriezums ir pārāk mazs ⇒ rozete ir pārāk tālu no pieslēguma vietas pie elektrotīkla, un savienošanas vada šķērsgriezums ir pārāk mazs kabeļa dzīslu šķērsgriezumam jābūt ne mazākam par 1,5 mm

pie maksimāla garuma 25 m; garāko kabeļu dzīslu šķērsgriezumam jābūt vismaz 2,5 mm
