LIETOŠANAS INSTRUKCIJA Compact 140 ATIKA

– Išmatuotas/garantuotas: 83 / 84 dB(A) Atbilstības novērtēšanas metode: 2000/14/EK - Pielikums V. Trokšņa līmenis L

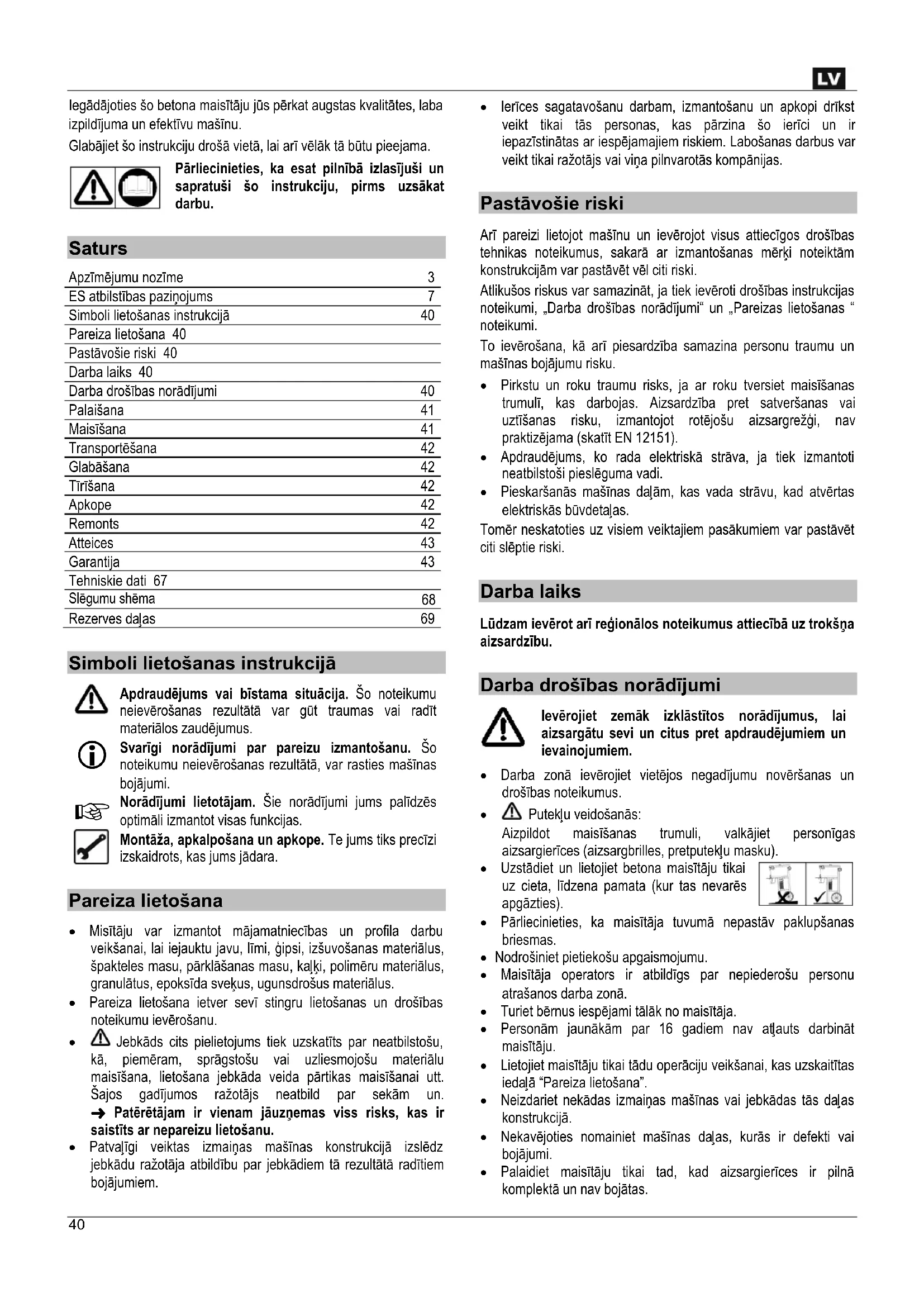

Iegādājoties šo betona maisītāju jūs pērkat augstas kvalitātes, laba izpildījuma un efektīvu mašīnu. Glabājiet šo instrukciju drošā vietā, lai arī vēlāk tā būtu pieejama. Pārliecinieties, ka esat pilnībā izlasījuši un sapratuši šo instrukciju, pirms uzsākat darbu.

Saturs Apzīmējumu nozīme 3 ES atbilstības paziņojums 7 Simboli lietošanas instrukcijā 40 Pareiza lietošana 40 Pastāvošie riski 40 Darba laiks 40 Darba drošības norādījumi 40 Palaišana 41 Maisīšana 41 Transportēšana 42 Glabāšana 42 Tīrīšana 42 Apkope 42 Remonts 42 Atteices 43 Garantija 43 Tehniskie dati 67 Slēgumu shēma

Simboli lietošanas instrukcijā

Apdraudējums vai bīstama situācija. Šo noteikumu neievērošanas rezultātā var gūt traumas vai radīt materiālos zaudējumus.

Svarīgi norādījumi par pareizu izmantošanu. Šo noteikumu neievērošanas rezultātā, var rasties mašīnas bojājumi.

Norādījumi lietotājam. Šie norādījumi jums palīdzēs optimāli izmantot visas funkcijas. Montāža, apkalpošana un apkope. Te jums tiks precīzi izskaidrots, kas jums jādara.

Pareiza lietošana Misītāju var izmantot mājamatniecības un profila darbu veikšanai, lai iejauktu javu, līmi, ģipsi, izšuvošanas materiālus, špakteles masu, pārklāšanas masu, kaļķi, polimēru materiālus, granulātus, epoksīda sveķus, ugunsdrošus materiālus. Pareiza lietošana ietver sevī stingru lietošanas un drošības noteikumu ievērošanu. Jebkāds cits pielietojums tiek uzskatīts par neatbilstošu, kā, piemēram, sprāgstošu vai uzliesmojošu materiālu maisīšana, lietošana jebkāda veida pārtikas maisīšanai utt. Šajos gadījumos ražotājs neatbild par sekām un. Patērētājam ir vienam jāuzņemas viss risks, kas ir saistīts ar nepareizu lietošanu. Patvaļīgi veiktas izmaiņas mašīnas konstrukcijā izslēdz jebkādu ražotāja atbildību par jebkādiem tā rezultātā radītiem bojājumiem. Ierīces sagatavošanu darbam, izmantošanu un apkopi drīkst veikt tikai tās personas, kas pārzina šo ierīci un ir iepazīstinātas ar iespējamajiem riskiem. Labošanas darbus var veikt tikai ražotājs vai viņa pilnvarotās kompānijas.

Pastāvošie riski Arī pareizi lietojot mašīnu un ievērojot visus attiecīgos drošības tehnikas noteikumus, sakarā ar izmantošanas mērķi noteiktām konstrukcijām var pastāvēt vēl citi riski. Atlikušos riskus var samazināt, ja tiek ievēroti drošības instrukcijas noteikumi, „Darba drošības norādījumi“ un „Pareizas lietošanas “ noteikumi. To ievērošana, kā arī piesardzība samazina personu traumu un mašīnas bojājumu risku. Pirkstu un roku traumu risks, ja ar roku tversiet maisīšanas trumulī, kas darbojas. Aizsardzība pret satveršanas vai uztīšanas risku, izmantojot rotējošu aizsargrežģi, nav praktizējama (skatīt EN 12151). Apdraudējums, ko rada elektriskā strāva, ja tiek izmantoti neatbilstoši pieslēguma vadi. Pieskaršanās mašīnas daļām, kas vada strāvu, kad atvērtas elektriskās būvdetaļas. Tomēr neskatoties uz visiem veiktajiem pasākumiem var pastāvēt citi slēptie riski.

Darba laiks Lūdzam ievērot arī reģionālos noteikumus attiecībā uz trokšņa aizsardzību.

Darba drošības norādījumi

Ievērojiet zemāk izklāstītos norādījumus, lai aizsargātu sevi un citus pret apdraudējumiem un ievainojumiem. Darba zonā ievērojiet vietējos negadījumu novēršanas un drošības noteikumus. Putekļu veidošanās: Aizpildot maisīšanas trumuli, valkājiet personīgas aizsargierīces (aizsargbrilles, pretputekļu masku). Uzstādiet un lietojiet betona maisītāju tikai uz cieta, līdzena pamata (kur tas nevarēs apgāzties). Pārliecinieties, ka maisītāja tuvumā nepastāv paklupšanas briesmas. Nodrošiniet pietiekošu apgaismojumu. Maisītāja operators ir atbildīgs par nepiederošu personu atrašanos darba zonā. Turiet bērnus iespējami tālāk no maisītāja. Personām jaunākām par 16 gadiem nav atļauts darbināt maisītāju. Lietojiet maisītāju tikai tādu operāciju veikšanai, kas uzskaitītas iedaļā “Pareiza lietošana”. Neizdariet nekādas izmaiņas mašīnas vai jebkādas tās daļas konstrukcijā. Nekavējoties nomainiet mašīnas daļas, kurās ir defekti vai bojājumi. Palaidiet maisītāju tikai tad, kad aizsargierīces ir pilnā komplektā un nav bojātas.41 Aizpildiet vai iztukšojiet maisīšanas trumuli tikai tad, kad tā elektromotors griežas. Nemainiet motora apgriezienu skaitu, jo tie regulē drošu maksimālo darba ātrumu un pasargā motoru, kā arī visas tā rotējošās daļas no bojājumiem, kas varētu rasties, griežoties ar pārmērīgi lielu ātrumu. Nekādā gadījumā neaizmirstiet izvilkt kontaktdakšiņu no rozetes pirms maisītāju pārvietot vai transportēt, to tīrīt vai veikt tehniskās apkopes un remonta darbus, traucējumu novēršanas visu pieslēguma vadu pārbaudes, vai tie nav sapinušies vai bojāti. ejot prom (arī tad, ja pārtraukums ir īslaicīgs) Pārbaudiet mašīnu, vai nav radušies bojājumi: Pirms ierīces turpmākās izmantošanas rūpīgi jāpārbauda visas aizsargierīces, vai tās darbojas bez traucējumiem un izpilda visas paredzētās funkcijas. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem, neiesprūst vai nav bojātas. Visām daļām jābūt pareizi uzmontētām un jāatbilst visiem nosacījumiem, lai nodrošinātu ierīces ekspluatāciju bez traucējumiem. Bojāto aizsargierīču un daļu remontu vai nomaiņu var veikt tikai ražotājs vai viņa pilnvarotās kompānijas, ja lietošanas instrukcijā nav norādīts citādi. Bojātas vai nesalasāmas drošības uzlīmes ir jānomaina. Kad ierīce netiek izmantota, uzglabājiet to sausā, slēgtā un bērniem nepieejamā vietā. Maisītājs bez aizsargizolācijas (aizsargklase ) Nepieslēgt pie mājas kontaktligzdu sprieguma. Pieslēgt tikai pie speciālām barošanas vietām (piem. būvdarbu strāvas sadalītājiem ar bojājumvietas strāvas plūsmas aizsargslēdzi 30 mA nostrādes strāvai). Elektriskā drošība Šo noteikumu neievērošana apdraud dzīvību! Pieslēguma kabelim jābūt atbilstošam IEC 60 245 (H 07 RN-F) ar šķērsgriezumu vismaz 3 x 1,5 mm², ja kabeļa garums ir līdz 25 m 3 x 2,5 mm², ja kabeļa garums ir virs 25m Izmantojiet tikai pieslēgumu ar gumijas kontaktdakšiņu un rozeti, kas paredzētas smagiem ekspluatācijas apstākļiem, tas ir aizsargātas pret izsmidzināta ūdens iekļūšanu. Gari un tievi pieslēguma vadi izraisa sprieguma kritumu. Motors vairs nespēj sasniegt savu maksimālo jaudu, ierīces funkcijas pasliktinās. Izmantojot kabeļu uztīšanas spoli, jāiztin viss kabelis. Pieslēguma vadus neizmantojiet neparedzētiem mērķiem. Sargājiet kabeli no karstuma, naftas produktiem un asām malām. Neizmantojiet pieslēguma vadu, lai aiz tā izvilktu kontaktdakšiņu no rozetes. Pirms pieslēgšanas ierīču izmantošanas pārbaudiet, vai tajās nav defektu vai novecošanas pazīmju. Nekādā gadījumā neizmantojiet pieslēgšanas ierīces ar defektiem. Izvietojot pieslēgšanas ierīces, pārliecinieties, ka kabelis nav saspiests vai saliekts, un kontaktdakšiņas un rozetes savienojumā neiekļūst mitrums. Neizmantojiet nekādus pagaidu elektriskus savienojumus. Nekādā gadījumā nešuntējiet aizsargierīces un neizslēdziet tās. Ierīci atļauts pieslēgt vienīgi ar noplūdes strāvas avārijas slēdzi: 30 mA. Visus elektriskus pieslēgumus un elektrisko iekārtu remontus drīkst veikt tikai sertificēts profesionāls elektriķis, ievērojot vietējos noteikumus, it īpaši tos, kas attiecas uz aizsargpasākumiem. Mašīnas visu elektrisko daļu remontu drīkst veikt tikai tās ražotāja vai tā nozīmētās firmas pārstāvja klātbūtnē. Izmantojiet vienīgi oriģinālās rezerves daļas. Izmantojot citas rezerves daļas, ar lietotāju var notikt nelaimes gadījumi. Par tādā veidā radītiem zaudējumiem ražotājs neuzņemas atbildību.

Palaišana Ievērojiet visus drošības norādījumus. Mašīnas uzstādīšana: Uzstādiet un lietojiet betona maisītāju tikai uz cieta, līdzena pamata (kur tas nevarēs apgāzties). Nodrošiniet mašīnu pret grimšanu gruntī vai grīdā. Ievērojiet negadījumu novēršanas noteikumus (paklupšanas briesmas). Uzstādot mašīnu, pārliecinieties, ka maisīšanas trumuli var iztukšot netraucēti. Ieslēgšana un izslēgšana Pārliecinieties par to, ka uz maisītāja ir visas aizsargierīces, un tās ir pareizi uzstādītas, visi drošības norādījumi tiek ievēroti. Ieslēdziet un izslēdziet elektromotoru tikai ar šo slēdzi. Elektrības padeves atteices gadījumā mašīna izslēgsies automātiski. Lai mašīnu palaistu atkal, nospiediet slēdža pogu. Elektromotora aizsardzība Mašīnas elektromotors ir aprīkots ar termostatu. Šis termostats automātiski izslēdz elektromotoru tā pārslodzes (pārkarsēšanas) gadījumā. Mašīnu var palaist atkal pēc tam, kad elektromotors atdziest.

Maisīšana Izmantojiet maisītāju tikai tādiem darbiem, kuri minēti nodaļā „Noteikumiem atbilstoša lietošana”. Pārbaudiet maisītāja stabilitāti. Piepildiet un iztukšojiet maisītāja tvertni tikai tad, ja motors darbojas. Ievērojiet nominālo uzpildes daudzumu!42 Elektriskā drošības atslēgšanas sistēma novērš ekspluatāciju, ja ir atvērts aizsargrežģis. Pirms nodošanas ekspluatācijā pārbaudiet drošības atslēgšanas sistēmas darbību. Materiāla sagatavošana maisīšanai:

1. Aizveriet aizsargrežģi.

2. Ieslēdziet maisītāju.

5. Atkārtojiet 3. un 4. punktu, kamēr nebūs panāktas maisīšanai

vajadzīgās proporcijas.

6. Ļaujiet materiālam pamatīgi samaisīties.

Izmantojiet speciālista ieteikumus attiecībā uz samaisāmā materiāla sastāvu un kvalitāti. Iepriekš sagatavotu maisījumu pagatavošana: Ievērojiet ražotāja norādītās jaukšanas attiecības un informāciju uz iepakojuma.

1. Aizveriet aizsargrežģi.

2. Ieslēdziet maisītāju.

3. Iepildiet nepieciešamo ūdens daudzumu.

4. Uz aizsargrežģa ir maisu atvērējs, ar kuru var atplēst vaļā

iepakotos maisus un iebērt materiālu tvertnē.

5. Ļaujiet maisāmajam materiālam labi sajaukties.

Maisīšanas trumuļa iztukšošana: Iztukšošana notiek pa atvērumu tvertnes apakšā, kas atveras, nospiežot kloķi. Norādījumus par iztukšošanu skat. 64. lpp.

Transportēšana Pirms maisītāja transportēšanas katru reizi neaizmirstiet izvilkt kontaktdakšiņu no rozetes. Transportēšanu skat. 66. lpp.

Glabāšana Lai pagarinātu maisītāja darbmūžu un nodrošinātu vieglu tā apkalpošanu, pirms ilgākas tā uzglabāšanas to vajadzētu rūpīgi notīrīt un kustīgās detaļas apstrādāt ar videi draudzīgu izsmidzināmu eļļu.

Tīrīšana Papildu drošības norādījumi. Pirms maisītāja tīrīšanas katru reizi neaizmirstiet izvilkt kontaktdakšiņu no rozetes. Izslēdziet mašīnu un izvelciet kontaktdakšiņu no rozetes, ja mašīnas tīrīšanas laikā pie tās būs jāpieskaras (ar roku, birsti, skrāpi, lupatu utt.). Aizsargierīces, kas tiek noņemtas mašīnas tīrīšanas nolūkā, pareizi jāuzmontē savās vietās pirms mašīnas palaišanas. Neizsmidziniet ūdeni tieši uz elektromotora vai slēdža, kā arī ventilācijas atverēs elektromotora apvalkā. Nevērsiet ūdens strūklu tieši uz motora un slēdža. Lai veiktu tīrīšanu, noņemiet maisītāja galvu ( skat. 65. lpp.). Tīriet piedziņas vārpstu tikai ar lupatu vai suku. Neizmantojiet ūdeni vai šķīdinātāju. Piezīmes par tīrīšanu: Pirms pārtraukt darbu uz kādu laiku, un pēc darba pabeigšanas iztīriet betona maisītāju no iekšpuses un no ārpuses. Nesitiet pa maisīšanas trumuli ar cietiem priekšmetiem (āmuru, lāpstu utt.). Iedobumi maisīšanas trumulī pasliktina maisīšanas operāciju kvalitāti, un turklāt vēl apgrūtina tā tīrīšanu.

Tehniskā apkalpošana Šim betona maisītājam nekāda tehniskā apkalpošana praktiski nav vajadzīga. Maisīšanas trumulis un piedziņas vārpsta balstās uz lodīšu gultņiem, kas piepildīti ar ilgtermiņa smērvielu. Lai saglabātu maisītāja vērtību un pagarinātu tā darbmūžu, apieties ar to saskaņā ar iedaļās “Transportēšana un glabāšana” sniegtajiem ieteikumiem. Bez tam, betona maisītājs regulāri jāpārbauda uz nodiluma pazīmēm vai funkcionālajiem trūkumiem. Tas jo īpaši attiecas uz kustīgajām daļām, skrūves veida savienojumiem, aizsargierīcēm un elektrisko aprīkojumu.

Pirms maisītāja remontēšanas katru reizi neaizmirstiet izvilkt kontaktdakšiņu no rozetes. Izslēdziet mašīnu un izvelciet kontaktdakšiņu no rozetes, ja rodas nepieciešamība pēc remonta. Aizsargierīces, kas tiek noņemtas mašīnas remonta nolūkā, pareizi jāuzmontē savās vietās pirms mašīnas palaišanas. Elektriskā aprīkojuma vai to mašīnas daļu, kas ietekmē telpu, nepieciešamo elektriskā aprīkojuma montāžai, var veikt tikai ražotājs vai viņa pilnvarotās kompānijas. Izmantojiet tikai neizmainītas oriģinālas rezerves daļas. Pretējā gadījumā mašīnas ražotājs neuzņemas nekādu atbildību.43 Atteices Atteice Iespējamais cēlonis Novēršana Elektromotors nesāk darboties nav sprieguma elektrotīklā defekts kabelī Motors ir pārslogots. Nostrādājis termostats Bojāts slēdzis vai slēdzim nav pieslēgts kabelis Nav aizvērts aizsargrežģis pārbaudiet drošinātāju pārbaudiet vai nomainiet (tas jāveic elektriķim) Ļaujiet motoram atdzist Pārbaudiet slēdzi, ja nepieciešams, nomainiet to Aizveriet aizsargrežģi Elektromotors rūc, bet nesāk darboties Ir bloķēts maisītāja mehānisms Tvertnē ir pārāk daudz maisāmā materiāla (pārsniegts uzpildes daudzums)

defekts kondensatorā Izslēdziet mašīnu, atvienojiet barošanas kontaktspraudni un iztīriet tvertni Nepieciešamības gadījumā slēdzi nospiediet vairākas reizes vai pagrieziet maisītāju pretēji pulksteņa rādītāju kustības virzienam Vai tas ir bez panākumiem? Iztukšojiet tvertni vai tā nozīmētajai firmai, kas pilnvarota veikt remontu Motors neizslēdzas, ja ir atvērts aizsargrežģis Nav nostrādājusi drošības atslēgšanas sistēma Pārbaudiet drošības atslēgšanas sistēmu, ja nepieciešams, nomainiet to Mašīna sāk darboties, bet bloķējas pie zemas slodzes, un var izslēgties automātiski pagarinātāja kabelim ir pārāk liels garums, vai tā dzīslu šķērsgriezums ir pārāk mazs rozete ir pārāk tālu no pieslēguma vietas pie elektrotīkla, un savienošanas vada šķērsgriezums ir pārāk mazs kabeļa dzīslu šķērsgriezumam jābūt ne mazākam par 1,5 mm

pie maksimāla garuma 25 m; garāko kabeļu dzīslu šķērsgriezumam jābūt vismaz 2,5 mm
