Toote tüüp	Tsemendisegisti
Mark	ATIKA
Mudel	Compact 140
Õiguspärane kasutamine	Mördi, liimi, kipsi, vuugitäiteainete, mastiksi, kattekihtide, lubja, plastmasside, graanulite, epoksüvaikude, tulekindlate materjalide segamine
Elektrivarustus	Ühefaasiline, kaitse 30 mA rikkevoolukaitselülitiga
Kaitseklass	I (maandusega)
Ühenduskaabel	H07 RN-F 3×1,5 mm² (kuni 25 m) või 3×2,5 mm² (üle 25 m)
Mootori kaitse	Termoandur automaatse seiskamisega ülekoormuse korral
Ohutusseadmed	Kaitsevõre turvalülitiga, pealüliti
Nimeline täitemaht	Järgige tootja juhiseid (juhendis täpsustamata)
Pöörlemiskiirus	Tehases reguleeritud, mitte muuta
Tühjendus	Põhjas oleva ava kaudu, mida juhitakse kangiga
Transport	Enne teisaldamist ühendage pistik lahti
Ladustamine	Puhastage hoolikalt, määrige liikuvad osad, hoidke kuivas ja lukustatud ruumis
Puhastamine	Ühendage pistik lahti, puhastage sise- ja välispinda, ärge lööge paaki, ärge loputage mootorit veega
Hooldus	Peaaegu hooldusvaba; kuullaagrid eluaegse määrimisega; regulaarne visuaalne kontroll
Remont	Ainult tootja klienditeenindusele või volitatud töökojale; kasutage ainult originaalvaruosi
Garantii	Vaata lisatud garantiiavaldust
Normid	Vastab EL direktiivile ja standardile EN 12151
Mõõtmed (hinnanguline)	Umbes 70×60×50 cm (pole teatatud, soovituslik)
Kaal (hinnanguline)	Umbes 30 kg (pole teatatud, soovituslik)

Korduma kippuvad küsimused - Compact 140 ATIKA

Mis on ATIKA Compact 140 segisti soovitatav kasutamine?

Compact 140 segisti on ette nähtud mördi, liimi, kipsi segamiseks, vuugitäiteainete, mastiksi, kattekihtide, lubja, plastmasside, graanulite, epoksüvaikude ja tulekindlate materjalide segamiseks. Seda ei tohi kasutada põlevate või plahvatusohtlike ainete jaoks.

Milliseid ettevaatusabinõusid pean enne seadme kasutamist võtma?

Enne kasutamist kontrollige, et masin on stabiilsel ja tasasel pinnal. Kandke kindaid, prille ja tolmumaski. Veenduge, et rikkevoolukaitselüliti (30 mA) on paigaldatud. Enne puhastamist, hooldust või teisaldamist ühendage alati pistik lahti.

Kuidas käivitada Compact 140 segistit?

Sulgege kaitsevõre, seejärel lülitage sisse pealüliti. Mootor käivitub. Voolukatkestuse korral lülitub see pärast taastumist automaatselt uuesti sisse.

Kuidas teha õiget segu?

Sulgege võre, lülitage segisti sisse, valage esmalt vesi ja lisandid (liiv...), seejärel lisage sideaine (tsement, lubi). Järgige tootja näidatud proportsioone. Valmissegude puhul järgige pakendil olevaid juhiseid.

Kuidas tühjendada segistitrumlit?

Tühjendamine toimub põhjas oleva ava kaudu, mida juhitakse kangiga. Üksikasjalike juhiste saamiseks vaadake juhendi lk 64.

Mida teha, kui mootor ei käivitu?

Kontrollige esmalt võrgupinget ja kaitset. Veenduge, et kaitsevõre on korralikult suletud. Kui mootor kuumeneb üle, laske sellel jahtuda. Kui probleem püsib, laske elektrikul kontrollida kaablit või lülitit.

Kuidas puhastada segistit pärast kasutamist?

Ühendage võrgupistik lahti. Puhastage sise- ja välispinda lapiga või harjaga. Ärge loputage mootorit veega. Veovõlli puhastamiseks kasutage ainult kuiva lappi.

Millist pikenduskaablit kasutada?

Kasutage H07 RN-F tüüpi kaablit minimaalse ristlõikega 3×1,5 mm² kuni 25 meetri ja 3×2,5 mm² üle selle. Kerige kaablirull täielikult lahti.

Kust leian varuosi?

Pöörduge tootja või tema edasimüüjate poole. Tellimiseks märkige tellimuse viide, detaili nimetus, tootmisaasta ja seerianumber (vt andmesilti).

Kas segistit võivad kasutada noored?

Kasutamine on alla 16-aastastele keelatud (või vastavalt kohalikule seadusandlusele). Seadet tohib kasutada ainult isikud, kes tunnevad riske ja on saanud selle kasutamise koolituse.

KASUTUSJUHEND Compact 140 ATIKA

Originaalkasutusjuhend

EST Tähelepanu! Ühendada seade ainult läbi rikkevoolu kaitselüliti võimsusega: 30 mA.

EST täie vastutuse juures, et toode « Betoonisegur Compact 140 » (Seerjanumber / Ehitusaasta: vaata viimasel lehel) on kooskölas ülalnimetatud EU direktiividega ning direktiivide sätetega:

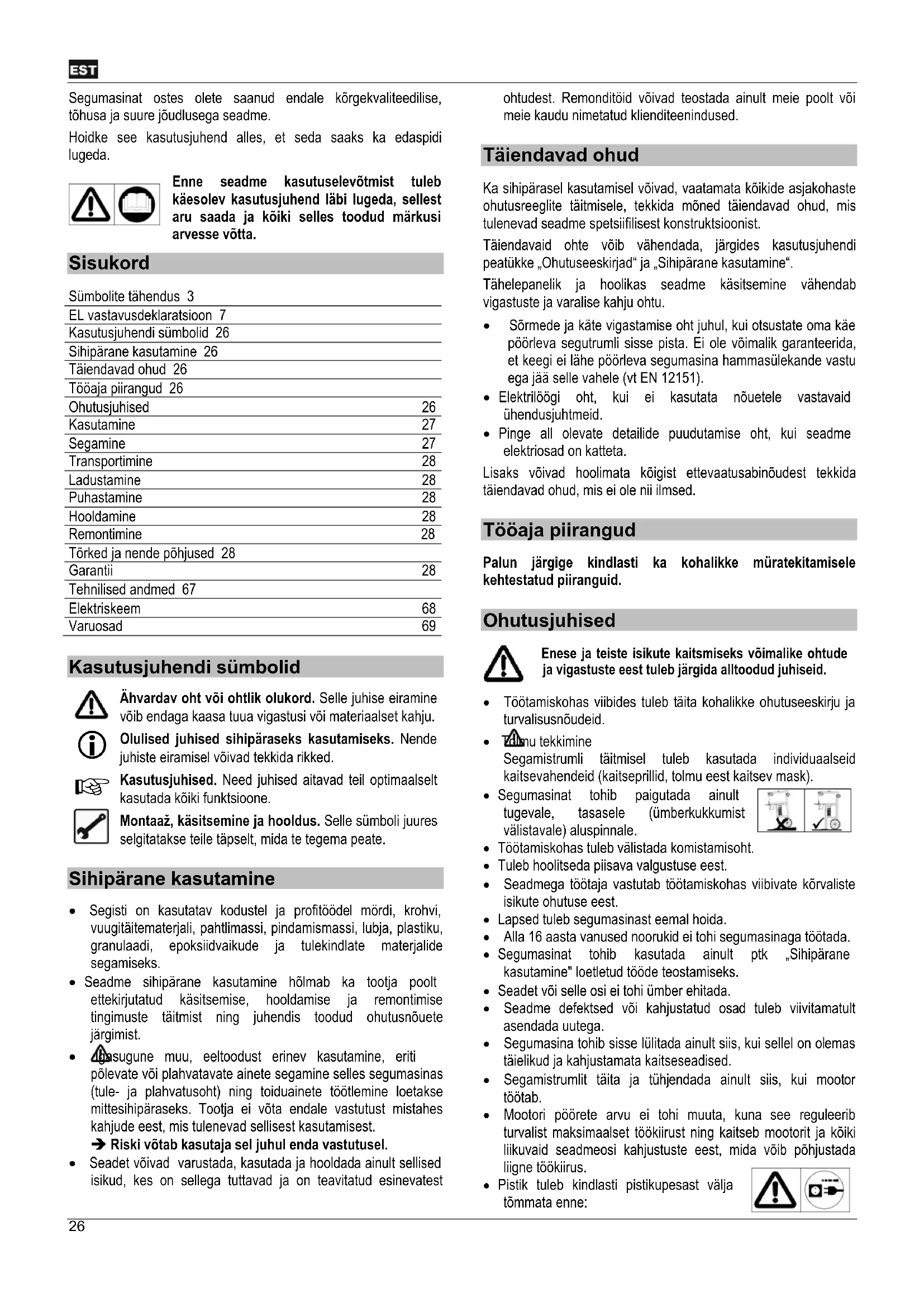

Segumasinat ostes olete saanud endale kõrgekvaliteedilise, tõhusa ja suure jõudlusega seadme.

Hoidke see kasutusjuhend alles, et seda saaks ka edaspidi lugeda.

Enne seadme kasutuselevõtmist tuleb käesolev kasutusjuhend läbi lugeda, sellest aru saada ja kõiki selles toodud märkusi arvesse võtta.

Sisukord

Sümbolite tähendus 3
EL vastavusdeklaratsioon 7
Kasutusjuhendi sümbolid 26
Sihipärane kasutamine 26
Täiendavad ohud 26
Tööaja piirangud 26
Ohutusjuhised	26
Kasutamine	27
Segamine	27
Transportimine	28
Ladustamine	28
Puhastamine	28
Hooldamine	28
Remontimine	28
Törked ja nende põhjused 28
Garantii	28
Tehnilised andmed 67
Elektriskeem	68
Varuosad	69

Kasutusjuhendi sümbolid

Ähvardav oht või ohtlik olukord. Selle juhise eiramine võib endaga kaasa tuua vigastusi või materiaalset kahju.

Olulised juhised sihipäraseks kasutamiseks. Nende juhiste eiramisel võivad tekkida rikked.

Kasutusjuhised. Need juhised aitavad teil optimaalselt kasutada kõiki funktsioone.

Montaaž, käsitsemine ja hooldus. Selle sümboli juures selgitatakse teile täpselt, mida te tegema peate.

Sihipärane kasutamine

• Segisti on kasutatav kodustel ja profitöödel mördi, krohvi, vuugitäitematerjali, pahtlimassi, pindamismassi, lubja, plastiku, granulaadi, epoksiidvaikude ja tulekindlate materjalide segamiseks.
• Seadme sihipärane kasutamine hölmab ka tootja poolt ettekirjutatud käsitsemise, hooldamise ja remontimise tingimuste täitmist ning juhendis toodud ohutusnõuete järgimist.
• Gasugune muu, eeltoodust erinev kasutamine, eriti põlevate või plahvatavate ainete segamine selles segumasinas (tule- ja plahvatusoht) ning toiduainete töötlemine loetakse mittesihipäraseks. Tootja ei võta endale vastutust mistahes kahjude eest, mis tulenevad sellisest kasutamisest.

→ Riski võtab kasutaja sel juhul enda vastutusel.

- Seadet võivad varustada, kasutada ja hooldada ainult sellised isikud, kes on sellega tuttavad ja on teavitatud esinevatest

ohtudest. Remonditöid võivad teostada ainult meie poolt või meie kaudu nimetatud klienditeenindused.

Täiendavad ohud

Ka sihipärasel kasutamisel võivad, vaatamata kõikide asjakohaste ohutusreeglite täitmisele, tekkida mõned täiendavad ohud, mis tulenevad seadme spetsiifilisest konstruktsioonist.

Täiendavaid ohte vöib vähendada, järgides kasutusjuhendi peatükke „Ohutuseeskirjad“ ja „Sihipärane kasutamine“.

Tähelepanelik ja hoolikas seadme käsitsemine vähendab vigastuste ja varalise kahju ohtu.

• Sörmede ja käte vigastamise oht juhul, kui otsustate oma käe pöörleva segutrumli sisse pista. Ei ole võimalik garanteerida, et keegi ei lähe pöörleva segumasina hammasülekande vastu ega jää selle vahele (vt EN 12151).
• Elektrilöögi oht, kui ei kasutata nõuetele vastavaid ühendusjuhtmeid.
• Pinge all elevate detailide puudutamise oht, kui seadme elektriosad on katteta.

Lisaks võivad hoolimata kõigist ettevaatusabinõudest tekkida täiendavad ohud, mis ei ole nii ilmsed.

Tööaja piirangud

Palun järgige kindlasti ka kohalikke müratekitamisele kehtestatud piiranguid.

Ohutusjuhised

Enese ja teiste isikute kaitsmiseks võimalike ohtude ja vigastuste eest tuleb järgida alltoodud juhiseid.

• Töötamiskohas viibides tuleb täita kohalikke ohutuseeskirju ja turvalisusnõudeid.
  • Talmu tekkimine
  Segamistrumli täitmisel tuleb kasutada individuaalseid kaitsevahendeid (kaitseprillid, tolmu eest kaitsev mask).

- Segumasinat tohib paigutada ainult tugevale, tasasele (ümberkukkumist välistavale) aluspinnale.

- Töötamiskohas tuleb välistada komistamisoht.

- Tuleb hoolitseda piisava valgustuse eest.

- Seadmega töötaja vastutab töötamiskohas viibivate kõrvaliste isikute ohutuse eest.

- Lapsed tuleb segumasinast eemal hoida.

- Alla 16 aasta vanused noorukid ei tohi segumasinaga töötada.

- Segumasinat tohib kasutada ainult ptk „Sihipärane kasutamine" loetletud tööde teostamiseks.

- Seadet või selle osi ei tohi ümber ehitada.

- Seadme defektsed või kahjustatud osad tuleb viivitamatult asendada uutega.

- Segumasina tohib sisse lülitada ainult siis, kui sellel on olemas täielikud ja kahjustamata kaitseseadised.

- Segamistrumlit täita ja tühjendada ainult siis, kui mootor töötab.

- Mootori pöörete arvu ei tohi muuta, kuna see reguleerib turvalist maksimaalset töökiirust ning kaitseb mootorit ja köiki liikuvaid seadmeosi kahjustuste eest, mida vöib pöhjustada liigne töökiirus.

- Pistik tuleb kindlasti pistikupesast välja tömmata enne:

– teisaldamist või transportimist
— puhastus-, hooldus- ja remonditöid
- rikete körvaldamist
– elektrikaablite kulumise või kahjustuse kontrollimist
- seadme juurest lahkumist (ka lühiajalisel lahkumisel)

- Kontrollige, et seadmel ei esineks alljärgnevaid kahjustusi:

• Enne seadme edasist kasutamist tuleb hoolikalt kontrollida, kas kaitseseadised on töökorras ja täidavad oma otstarvet.
• Kontrollige, et liikuvad masinaosad töötaksid korralikult, et need ei kiiluks kinni ning et neil ei esineks kahjustusi. Köik masinaosad peavad olema öigesti ühendatud ja täitma köiki nõudmisi, mis tagavad seadme tõrgeteta töö.

- Kahjustatud kaitseseadised ja masinaosad tuleb lasta spetsialistidel mõnes volitatud töökojas kas parandada või välja vahetada, välja arvatud juhul, kui kasutusjuhendis on märgitud teisiti.

- Kahjustunud või loetamatuks muutunud turvakleebised tuleb asendada uutega.

- Seisma jäetud seadmeid tuleb hoida kuivas, lukustatavas ja lastele kättesaamatus kohas.

⚠️ Kaitseisolatsioonita segisti (kaitseklass I)

- Mitte ühendada elamu pistikupessa.

- Ühendada ainult vastavasse toitepunkti (nt 30 mA vabastusvooluga rikkevoolu kaitsmega ehituse elektrikilpi).

⚠️ Elektriohutus

Juhiste eiramine on eluohtlik!

- Ühenduskaabli mudel vastavalt IEC 60245 (H 07 RN-F), traadi ristläbimõõduga vähemalt

3 × 1,5 mm^2 , kaabli pikkusega kuni 25 m

3 × 2,5 mm^2 , kaabli pikkusega üle 25 m

- Kasutada ainult selliseid ühendusjuhtmeid, mis on varustatud pritsmekindlate, raskendatud töötingimustel kasutamiseks möeldud kummipistikühendustega.

- Pikkade ja peenikeste elektrikaablite kasutamine toob endaga kaasa elektripinge languse. Selle tagajärjel ei saavuta mootor enam oma maksimumvõimsust ning seadme funktsioon väheneb.

- Kaablikera kasutamisel tuleb kogu kaabel täies pikkuses lahti kerida.

- Kasutage elektrikaableid ainult nende jaoks ette nähtud otstarbel. Kaitske elektrikaablit kuumuse, öli ja teravate servade eest. Pistiku eemaldamiseks pistikupesast ärge tömmake kaablist, vaid pistikust.

- Enne kasutamist tuleb kontrollida, et ühendusjuhtmed ei oleks kahjustatud ega vananenud.

- Mitte kunagi ei tohi kasutada kahjustatud ühendusjuhtmeid.

- Úhendusjuhtmete kohalepaigutamisel tuleb jälgida, et neid ei muljutaks ega murtaks ja et pistikühendus ei satuks kohta, kus see võib märjaks saada.

- Mitte kasutada ajutisi elektriühendusi.

- Kaitseseadiseid ei tohi mitte kunagi sillata või välja lülitada.

- Ühendada seade ainult läbi rikkevoolu kaitselüliti võimsusega: 30 mA.

Elektriühendused ja nende remontimine tuleb teha lasta litsentseeritud elektrikul, arvestades kohalikke eeskirju, eriti neid, mis puudutavad ohutusmeetmeid.

⚠️ Seadme köikide elektriliste komponentide remontimine tuleb lasta teha tootjal või tootja poolt volitatud ettevõttel.

⚠ Kasutada tohib ainult originaalvaruosi.

Mitteoriginaalvaruosade kasutamine võib põhjustada seadme kasutajale önnetusi. Sellest tingitud kahjude eest tootja ei vastuta.

Kasutamine

⚠️ Järgida köiki ohutuseeskirju.

Segumasina töökorda seadmine:

- Segumasinat tohib paigutada ainult tugevale, tasasele (ümberkukkumist välistavale) aluspinnale.

- Vältida seadme vajumist aluspinna sisse. ⚠ Järgida ohutuseeskirju (ümberkukkumisoht).

- Segumasina paigutamisel jälgida, et segamistrumlit saaks takistamatult tühjendada.

Sisse- ja väljalülitamine

Kontrollida, et

• segumasinal oleksid köik kaitseasadised olemas ja et need oleksid nõuetekohaselt paigaldatud.
• oleks järgitud köiki ohutuseeskirju.
• Mootori sisse- ja väljalülitamiseks kasutada ainult lülitit.
• Elektritoite katkemisel lülitub seade automaatselt välja. Seadme sisselülitamiseks vajutada veelkord lülitile.

i Mootorikaitse

Mootor on varustatud termostaadiga. Termostaat lülitab mootori ülekoormuse (ülekuumenemise) korral iseseisvalt välja. Pärast jahtumispausi vöib seadme uuesti sisse lülitada.

Segamine

• Kasutage segistit ainult peatükis "Otstarbekohane kasutamine" tutvustatud töödeks.
• Kontrollige segisti seisukindlust.
• Segamistrumlit täitke ja tühjendage ainult siis, kui mootor töötab.
  • Arvestage nimimahtuvusega!
• Elektriline turvalüliiti välistab kasutamise avatud kaitsevõrega. Enne kasutusele võtmist, kontrollige turvalüliiti toimimist.

Segu valmistamine:

1. Sulgege kaitsevõre.
2. Lülitage segisti sisse.
3. Täitke vee ja täitematerjaliga (liiv ...).
4. Lisage sidumismaterjal (tsement, lubi ...).

5. Hästi läbi segada.

6. Korrata samme 3 ja 4 seni, kuni soovitav seguvahekord on saavutatud.

Segu vajaliku koostise ja kvaliteedi saavutamiseks küsida nõu asjatundjalt.

Eelvalmistatud segude valmistamine:

Lähtuge pakendil olevatest tootja seguvahekordadest ja andmetest.

1. Sulgege kaitsevõre.
2. Lülitage segisti sisse.
3. Lisage vajalik kogus vett.
4. Kaitsevõrel asub kotiavaja, mille abil avatakse segupakk ja valatakse trumlisse.
5. Laske segumaterjalil hästi seguneda.

Segamistrumli tühjendamine:

Tühjendamine toimub põhjas oleva ava kaudu, mis avatakse kangile vajutamise teel.

Juhendit tühjendamiseks lugege Ik 64.

Transportimine

Enne seadme teisaldamist eemaldada alati pistik pistikupesast.

Laadimise kohta lugege Ik 66.

Ladustamine

① Segisti eluea pikendamiseks ja sujuva kasutamise tagamiseks, tuleb seda enne pikemat ladustamist põhjalikult puhastada ja liikuvaid osi töödelda keskkonnasõbraliku pihustatava õliga.

Puhastamine

Enne puhastamist eemaldada alati pistik pistikupesast.

• Seade välja lülitada ja pistik pistikupesast välja tömmata, kui puhastamise käigus on vaja segumasinat puudutada (käega, harjaga, kaabitsaga, lapiga vms). Sellise puhastamise ajal ei tohi seadet käima panna.
• Puhastamise ajaks eemaldatud kaitseseadised tuleb kindlasti pärast puhastamist korralikult kohale tagasi panna.
• Mootorile ja lülitile mitte suunata otsest veejuga.
• Võtke segistipea puhastamiseks ära (vaadake Ik 65).

⚠️ Puhastage ajamivõlli ainult lapi või harjaga. Ärge kasutage vett ega lahusteid.

i Puhastamisjuhised:

• Enne pikemat seismajätmist ja pärast töötamise löpetamist tuleb segumasin seest- ja väljastpoolt puhastada.
• Mitte taguda segamistrumlit kõvade esemetega (haamer, kühvel jms). Mölkis trumliga on halvem segada ja seda on ka raskem puhastada.

Hooldamine

Segumasin ei vaja erilist hooldust.

Segamistrumli ja veovõlli kuullaagrid on püsimääritud.

Segumasina kasutusomaduste säilitamiseks ja pika eluea tagamiseks tuleb seda käsitseda nii, nagu on kirjeldatud peatükkides „Transportimine“ ja „Ladustamine“. Lisaks tuleb korrapäraselt kontrollida, et segumasinal ei esineks kulumist ega töötörkeid. Eriti puudutab see liikuvaid osi, keermesliiteid, kaitsseseadiseid ja elektrilisi komponente.

Remontimine

Enne remontimist tuleb alati eemaldada pistik pistikupesast.

• Kui seadet on vaja remontida, lülitada see välja ja eemaldada pistik pistikupesast. Remontimise ajal ei tohi seadet käima panna.
• Remontimise ajaks eemaldatud kaitseseadised tuleb kindlasti pärast remontimist korralikult oma kohale tagasi asetada.
• Ainult tootja või tootja poolt volitatud firma võib teostada elektriliste komponentide remontimist või selliste komponentide remontimist, mis mõjutavad elektriseadiste monteerimiseks vajalikku ruumi.
• Kasutada ainult originaalvaruosi, mida ei ole muudetud. Vastasel korral kaotab tootja garantii kehtivuse!

Törked ja nende põhjused

Tõrge Võimalik põhjus Kõrvaldamine
Mootor ei käivitu.	Puudub toitepinge.Ühendusjuhe on kahjustatud.Mootor ülekoormatud. Temperatuurisensor on välja lülitatudLüliti on defekte või on mõni kaabel lülitis ühendamataKaitsevõre ei ole suletud	Kontrollida kaitsmeid.Lasta kontrollida või välja vahetada (elektrikul).Laske mootoril maha jahtudaKontrollige lülitit, vajadusel laske välja vahetadaSulgege kaitsevõre
Mootor müriseb, aga ei käivitu.	Segisti on blokeeritudTrumlis on liiga palju segumaterjali (täitekogus ületatud)Kondensaator on kahjustatud.	Lülitage masin välja, tömmake pistik välja ja puhastage trumlitVajadusel vajutage veelkord lülitile või keerake segistit kellaosuti suunas tagasi ? tulemus puudub? Tühjendage trummelSaata seade remonti tootja juurde või tootja poolt volitatud firmasse.
Kui kaitsevõre on avatud, siis mootor ei käivitu	Turvalüliti ei ole välja lülitatud	Kontrollige turvalülitit, vajadusel laske välja vahetada
Seade hakkab tööle, seiskub aga väikese koormuse juures ja võib automaatselt välja lülituda.	Pikendusjuhe on liiga pikk või juhtme ristlöikepindala liiga väike.Pistikupesa on liiga kaugel või on ühendusjuhtme ristlöikepindala liiga väike.	Pikendusjuhtme ristlöikepindala peab olema vähemalt 1,5 mm2 (juhtme pikkuse korral kuni 25 m). Pikema ühendusjuhtme korral peab ristlöikepindala olema vähemalt 2,5 mm2.

Garantii

Palun järgige kaasasolevat garantiideklaratsiooni.

EST Hankeallikaks on tootja ja/või müüja. Öigete varuosade tarnimiseks on vajalikud järgmised andmed:

Tellimisnumber, detaili nimetus, tükiarv, valmistamisaasta, seeria nr (vaadake tüübisildilt) ja segisti nimetus. Varuosade üleandmine toimub võimalikult koheselt pärast nende eest maksmist vastavalt meie müügi-, tarne- ja arveldustingimustele. Posti- ja pakendamiskulud jäävad tellija kanda.
