Compact 140 - Cementmixer ATIKA - Gratis gebruiksaanwijzing en handleiding

Producttype	Cementmixer
Merk	ATIKA
Model	Compact 140
Conform gebruik	Mengen van mortel, lijm, gips, voegmaterialen, kit, bekledingen, kalk, kunststoffen, korrels, epoxyharsen, vuurvaste materialen
Voeding	Enkelfasig, bescherming door aardlekschakelaar 30 mA
Beschermingsklasse	I (met aarding)
Aansluitkabel	H07 RN-F 3×1,5 mm² (tot 25 m) of 3×2,5 mm² (meer dan 25 m)
Motorbeveiliging	Thermische sensor met automatische uitschakeling bij overbelasting
Veiligheidsinrichtingen	Beschermrooster met veiligheidsschakelaar, hoofdschakelaar
Nominaal vullingsvolume	Volg de aanwijzingen van de fabrikant (niet gespecificeerd in de handleiding)
Rotatiesnelheid	Ingesteld in de fabriek, niet wijzigen
Ledigen	Door opening aan de onderkant, bediend met een hendel
Transport	Stekker uittrekken voor verplaatsing
Opslag	Zorgvuldig reinigen, bewegende delen smeren, bewaren op een droge en afgesloten plaats
Reiniging	Stekker uittrekken, binnen- en buitenkant reinigen, niet tegen de kuip slaan, motor niet met water afspoelen
Onderhoud	Nagenoeg onderhoudsvrij; kogellagers levenslang gesmeerd; regelmatige visuele controle
Reparaties	Voorbehouden aan de klantenservice van de fabrikant of een erkende werkplaats; gebruik uitsluitend originele reserveonderdelen
Garantie	Zie bijgevoegde garantieverklaring
Normen	Conform aan de CE-richtlijn en norm EN 12151
Afmetingen (schatting)	Ongeveer 70×60×50 cm (niet meegedeeld, ter indicatie)
Gewicht (schatting)	Ongeveer 30 kg (niet meegedeeld, ter indicatie)

Veelgestelde vragen - Compact 140 ATIKA

Wat is het aanbevolen gebruik van de ATIKA Compact 140 mixer?

De Compact 140 menger is ontworpen voor het mengen van mortel, lijm, gips, voegmaterialen, kit, bekledingen, kalk, kunststoffen, korrels, epoxyharsen en vuurvaste materialen. Het mag niet worden gebruikt voor brandbare of explosieve stoffen.

Welke veiligheidsmaatregelen moet ik nemen voordat ik het apparaat gebruik?

Controleer voor gebruik of de machine op een stabiele en vlakke ondergrond staat. Draag handschoenen, veiligheidsbril en stofmasker. Zorg ervoor dat de aardlekschakelaar (30 mA) is geïnstalleerd. Trek altijd de stekker uit voor reiniging, onderhoud of verplaatsing.

Hoe start ik de Compact 140 menger?

Sluit het beschermrooster en bedien de hoofdschakelaar. De motor start. Bij stroomuitval schakelt hij automatisch weer in nadat de stroom is hersteld.

Hoe maak ik een correct mengsel?

Sluit het rooster, zet de menger aan, giet eerst water en additieven (zand...), voeg dan het bindmiddel (cement, kalk) toe. Houd u aan de door de fabrikant aangegeven verhoudingen. Voor kant-en-klare mengsels volgt u de instructies op de verpakking.

Hoe leeg ik de mengtrommel?

Het ledigen gebeurt via een opening aan de onderkant, bediend met een hendel. Raadpleeg pagina 64 van de handleiding voor gedetailleerde instructies.

Wat te doen als de motor niet start?

Controleer eerst de netspanning en de zekering. Zorg ervoor dat het beschermrooster goed gesloten is. Laat de motor afkoelen als hij oververhit raakt. Als het probleem aanhoudt, laat dan de kabel of schakelaar controleren door een elektricien.

Hoe reinig ik de menger na gebruik?

Trek de stekker uit het stopcontact. Reinig de binnen- en buitenkant met een doek of borstel. Spoel de motor niet af met water. Gebruik voor het reinigen van de aandrijfas alleen een droge doek.

Welk type verlengkabel gebruiken?

Gebruik een kabel van het type H07 RN-F met een minimale doorsnede van 3×1,5 mm² voor 25 meter, en 3×2,5 mm² voor meer dan 25 meter. Rol de kabelhaspel volledig uit.

Waar kan ik reserveonderdelen vinden?

Neem contact op met de fabrikant of zijn dealers. Geef bij bestelling de bestelcode, de aanduiding van het onderdeel, het bouwjaar en het serienummer op (zie typeplaatje).

Mag de menger door jongeren worden gebruikt?

Het gebruik is verboden voor personen onder de 16 jaar (of volgens lokale wetgeving). Het apparaat moet worden gebruikt door personen die op de hoogte zijn van de risico's en getraind zijn in het gebruik.

GEBRUIKSAANWIJZING Compact 140 ATIKA

Oorspronkelijke gebruiksaanwijzing

NL Attentie! De betonmixer alleen op een stevige, vla kke (kipveilige) ondergrond plaatsen en in werking stellen.

NL Attentie! Toestel slechts via een aardlekschakelaar aansluiten: 30 mA.

NL Hiermede verklaren wij

RUS Настоящим мы

NL in uitsluitende verantwoordelijkheid, dat het product « Betonmixer Compact 140 » (Serienummer / Bouvwjaar: zie laatste pagina) aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt:

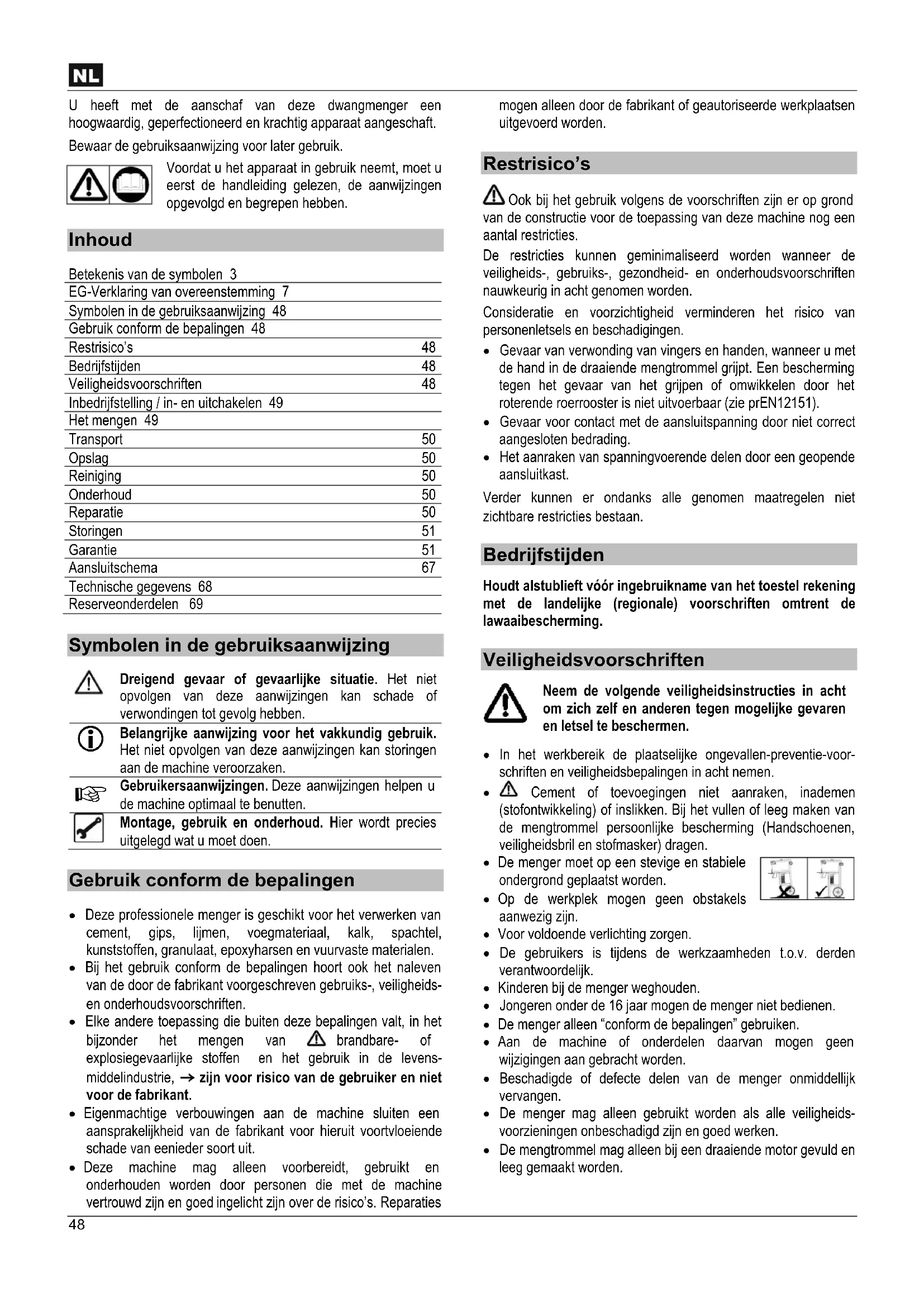

U heeft met de aanschaf van deze dwangmenger een hoogwaardig, geperfectioneerd en krachtig apparaat aangeschaft.

Bewaar de gebruiksaanwijzing voor later gebruik.

Voordat u het apparaat in gebruik neemt, moet u eerst de handleiding gelezen, de aanwijzingen opgevolgd en begrepen hebben.

Inhoud

Betekenis van de symbolen 3
EG-Verklaring van overeenstemming 7
Symbolen in de gebruiksaanwijzing 48
Gebruik conform de bepalingen 48
Restrisico's	48
Bedrijfstijden	48
Veiligheidsvoorschriften	48
Inbedrijfstelling / in- en uitchakelen 49
Het mengen 49
Transport	50
Opslag	50
Reiniging	50
Onderhoud	50
Reparatie	50
Storingen	51
Garantie	51
Aansluitschema	67
Technische gegevens 68
Reserveonderdelen 69

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik. Het niet opvolgen van deze aanwijzingen kan storingen aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud. Hier wordt precies uitgelegd wat u moet doen.

Gebruik conform de bepalingen

• Deze professionele menger is geschikt voor het verwerken van cement, gips, lijmen, voegmateriaal, kalk, spachtel, kunststoffen, granulaat, epoxyharsen en vuurvaste materialen.
• Bij het gebruik conform de bepalingen hoort ook het naleven van de door de fabrikant voorgeschreven gebruiks-, veiligheids- en onderhoudsvoorschriften.
• Elke andere toepassing die buiten deze bepalingen valt, in het bijzonder het mengen van ⚠ brandbare- of explosiegevaarlijke stoffen en het gebruik in de levens-middelindustrie, → zijn voor risico van de gebruiker en niet voor de fabrikant.
• Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van eenieder soort uit.
• Deze machine mag alleen voorbereidt, gebruikt en onderhouden worden door personen die met de machine vertrouwd zijn en goed ingelicht zijn over de risico's. Reparaties

mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden.

Restrisico's

⚠️ Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.

De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Gevaar van verwonding van vingers en handen, wanneer u met de hand in de draaiende mengtrommel grijpt. Een bescherming tegen het gevaar van het grijpen of omwikkelen door het roterende roerrooster is niet uitvoerbaar (zie prEN12151).
• Gevaar voor contact met de aansluitspanning door niet correct aangesloten bedrading.
• Het aanraken van spanningvoerende delen door een geopende aansluitkast.

Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

Bedrijfstijden

Houdt alstublieft vóór ingebruikname van het toestel rekening met de landelijke (regionale) voorschriften omtrent de lawaaibescherming.

Veiligheidsvoorschriften

Neem de volgende veiligheidsinstructies in acht om zich zelf en anderen tegen mogelijke gevaren en letsel te beschermen.

• In het werkbereik de plaatselijke ongevallen-preventie-voorschriften en veiligheidsbepalingen in acht nemen.
• Cement of toevoegingen niet aanraken, inademen (stofontwikkeling) of inslikken. Bij het vullen of leeg maken van de mengtrommel persoonlijke bescherming (Handschoenen, veiligheidsbril en stofmasker) dragen.
• De menger moet op een stevige en stabiele ondergrond geplaatst worden.
• Op de werkplek mogen geen obstakels aanwezig zijn.
• Voor voldoende verlichting zorgen.
• De gebruikers is tijdens de werkzaamheden t.o.v. derden verantwoordelijk.
• Kinderen bij de menger weghouden.
• Jongeren onder de 16 jaar mogen de menger niet bedienen.
• De menger alleen "conform de bepalingen" gebruiken.
• Aan de machine of onderdelen daarvan mogen geen wijzigingen aan gebracht worden.
• Beschadigde of defecte delen van de menger onmiddellijk vervangen.
• De menger mag alleen gebruikt worden als alle veiligheids- voorzieningen onbeschadigd zijn en goed werken.
• De mengtrommel mag alleen bij een draaiende motor gevuld en leeg gemaakt worden.

- Verander het toerental van de motor niet, omdat dit de veilige maximum werksnelheid regelt en de motor en alle draaiende delen tegen schade door te hoge snelheid beschermt.

- De steker moet uit het stopcontact gehaald zijn bij:

• het verplaatsen of transporteren.
• reinigings-, onderhouds- of reparatiewerkzaamheden.
• bij storingen
• controle van de aansluitleidingen, of deze verstrengeld of beschadigd zijn
• het verlaten van de machine (ook voor een korte tijd)

- Onderzoek de machine op eventuele beschadigingen.

• Voordat de machine verder wordt gebruikt, moet zorgvuldig worden onderzocht of de beschermingsvoorzieningen en licht beschadigde onderdelen foutloos en volgens de voorschriften functioneren.
• Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken.
• Beschadigde bescherminrichtingen en -delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.
• Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen.

- Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

⚠ Niet geaarde mengers (beschermklasse I)

- Niet aansluiten op een stopcontact van een woning.

- Alleen aansluiten op een voeding voorzien van een aardlekschakelaar met een waarde van 30 mA.

⚠️ Elektrische veiligheid

- De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens:

3 × 1,5 mm^2 bij een lengte tot 25 m.
⇒ 3 x2,5 mm² bij een lengte vanaf 25 m.

• Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximaal vermogen niet meer, de werking van het toestel wordt gereduceerd.
• Bij toepassing van een kabelhaspel de kabel geheel afwikkelen.
• Aansluitleidingen niet voor doeleinden toepassen, voor die ze niet bestemd zijn. Bescherm de kabel tegen hitte, olie of scherpe randen. Aansluitleiding niet voor een uittrekken van de steker uit het stopcontact gebruiken.
• Aansluitleidingen voor gebruik op defecte plaatsen of veroudering onderzoeken.
• Nooit defecte aansluitleidingen gebruiken.
• Bij het leggen van de aansluitleiding erop letten dat deze niet gekneusd of geknikt wordt en dat de stekerverbinding niet nat wordt.
• Geen provisorische elektroaansluitingen gebruiken.
• Veiligheidsinrichtingen nooit overbruggen of buiten werking zetten.
• De menger alleen aansluiten in combinatie met een aardlekschakelaar van 30 mA.

⚠ De aansluitkabel of reparaties aan de aansluitkabels alleen door een erkende vakman laten uitvoeren.

⚠️ Reparaties aan het elektrische gedeelte van de menger alleen door de fabrikant of geautoriseerde werkplaatsen laten uitvoeren.
Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico's voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Inbedrijfstelling

⚠️ Alle veiligheidsvoorschriften in acht nemen.

Het opstellen van de machine:

- De machine op een vlakke en stevige ondergrond plaatsen.

• Het wegzakken van de machine vermijden. ⚠ Maatregelen voor ongevalpreventie in acht nemen.
• Zorg ervoor dat de menger ongehinderd gevuld en leeg gemaakt kan worden.

In- en uitschakelen

Wees er zeker van dat:

• alle beveiligingen van de menger gemonteerd zijn en functioneren.
• dat alle veiligheidsvoorschriften in acht genomen zijn.
• De motor alleen met de schakelaar in- en uitschakelen.
• Bij stroomuitval schakelt de motor automatisch uit. Om in te schakelen moet u de schakelaar opnieuw bedienen.

Motorbeveiliging

De motor is voorzien van een temperatuursbeveiliging. Deze temperatuursbeveiliging schakelt bij overbelasting (oververhitting) de motor uit. De motor moet na de afkoel periode opnieuw ingeschakeld worden.

Het mengen

• De menger alleen conform de voorschriften gebruiken.
• Stabiliteit van de menger testen.
• Het vullen en leeg maken van de menger alleen met draaiende motor.
• De menger niet over beladen.
• Een elektrische beveiliging zorgt ervoor dat de menger niet werkt als het beschermen vulrooster niet gesloten is. Deze beveiliging testen voordat u aan het werk gaat.

Het mengen van de materialen

1. vulrooster sluiten.
2. menger inschakelen.
3. vullen met water en toevoegmateriaal.
4. bindmiddel toevoegen.
5. De punten 3. en 4. herhalen tot dat de juiste mengverhouding bereikt is.
6. het mengsel goed laten mengen.

Voor de juiste samenstelling van uw mengsel en de juiste menging is het wenselijk een deskundige te raadplegen.

Het mengen van voor gemengde materialen

De aanwijzingen op de verpakking van de fabrikant in acht nemen.

1. vulrooster sluiten.
2. menger inschakelen.
3. vullen met de juiste hoeveelheid water.
4. op het vulrooster is een kam aangebracht voor het open maken van de zakken.
5. het mengsel goed laten mengen.

Het leeg maken van de menger

Het leegmaken van de menger in een kruiwagen, speciekuip of emmer, gebeurt door het verschuiven van de hendel die onder de uitlooptrechter van de menger is aangebracht. (♂ zie pagina 64)

Transport

Voor het transport de steker uit het stopcontact verwijderen.

Transporteren, zie pagina 66.

Opslag

Om de levensduur van uw menger te verlengen en een goede werking te verzekeren, moet u voordat u de menger voor langere tijd opslaat, de menger grondig reinigen en de bewegende delen met een milieuvriendelijke olie in spuiten.

Reiniging

Extra veiligheidsvoorschriften.

Voor elke reiniging de steker uit het stopcontact nemen.

• Machine uitschakelen en de steker uit het stopcontact nemen, als u met de handen (ook als uw en lap, borstel, schraper gebruikt) de machine gaat reinigen. Tijdens deze werkzaamheden de machine niet inschakelen.
• Als u tijdens het reinigen het vulrooster verwijderd heeft, moet u deze na het reinigen direct weer correct plaatsen.
• De motor en schakelaar niet met een directe waterstraal reinigen.
• De mengarmen uit de trommel nemen voor het reinigen. ( ☐zie pagina 65)

Aandrijfas slechts met doek of borstel reinigen. Geen water of oplosmiddelen toepassen.

i Aanwijzingen voor het reinigen

• Bij langere pauzes of aan het einde van de werkdag de menger aan de binnen en buitenkant reinigen.
• De mengtrommel niet met een hard voorwerp (hamer, schep o.i.d.) afkloppen. Een gedeukte mengtrommel beïnvloed de meng kwaliteit en laat zich moeilijker reinigen.

Onderhoud

De menger is vrijwel onderhoudsvrij.

Voor het behoud en een lange levensduur van uw menger de voorschriften zoals beschreven bij "opslaan" en "reinigen" nauwkeurig volgen. Daarnaast moet u de menger regelmatig controleren op slijtage en het goed functioneren. Dit geldt vooral voor bewegende delen, geschroefde verbindingen, veiligheids- voorzieningen en elektrische onderdelen.

Reparatie

Voor elke reparatie eerst de steker uit het stopcontact nemen.

• Bij reparatiewerkzaamheden de machine uitschakelen en de steker uit het stopcontact nemen. Tijdens de werkzaamheden de machine niet inschakelen.
• De bij de reparatiewerkzaamheden verwijderde veiligheids- voorzieningen weer op de juiste wijze terug plaatsen.
• Reparaties aan elektrische delen mogen alleen door de fabrikant of geautoriseerde bedrijven worden uitgevoerd.
• Alleen originele onderdelen gebruiken, anders vervalt de aansprakelijkheid.

Storingen

Storing	Mogelijkeoorzaak	Oplossing
Motor loopt niet	►Geen spanning►Aansluitkabel defect►Motor overbelast. Temperatuurbeveiliging is geactiveerd.►Schakelaar defect of een draad in de schakelaar is niet aangesloten.►Vulrooster is niet goed gesloten	►Zekering controleren.►Laten testen c.q. vervangen (door een vakman)►Motor laten afkoelen.►Schakelaar testen c.q. laten vervangen.►Vulrooster goed sluiten.
Motor bromt, maar loopt niet aan.	►Mengarmen geblokkeerd.►Te veel materiaal in de trommel.►Condensator defect.	►Machine uitschakelen, de stekker uit het stopcontact verwijderen en de trommel reinigen.►Evt. de motor meerdere keren inschakelen. Indien dit zonder effect is de trommel leeg maken.►Condensator door een vakman laten vervangen.
Bij een geopend vulrooster schakelt de motor niet uit.	►Controleren of het vulrooster goed gesloten is en de veiligheidsschakelaar functioneert.	►Veiligheidsschakelaar door een vakman laten vernieuwen.
De motor loopt aan maar blokkeert bij een geringe belasting en schakelt evt. automatisch uit.	►De verlengkabel is te lang of de diameter is te gering.►Er is een kabel met een te kleine diameter gebruikt. De aansluitspanning bij de menger is te laag (o.a. niet uitgerolde haspels of haspel op haspel)	►Verlengingskabel moet tenminste 1,5 mm ^2 bij maximaal 25 m. lengte. Bij langere kabel doorsnede tenminste 2,5 mm ^2 .

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

RUS

NL Bestellen bij de handelaar of de fabrikant. Voor een correcte levering van reserveonderdelen moeten de volgende gegevens worden vermeld: bestelnummer, aanduiding van het onderdeel, aantal stuks, bouwjaar, serienummer (zie typeplaatje) en aanduiding van de mixer. De levering van de reserveonderdelen vindt indien mogelijk direkt plaats per rembours volgens onze verkoop-, lever en betalingscondities. Porto en verpakking komen ten laste van de besteller.
