MANUALE UTENTE Profi 145 S FB ATIKA

Istruzioni originali per l’usoper betoniere (Pagina 1 – 7, 59 – 62 e 113 – 117)

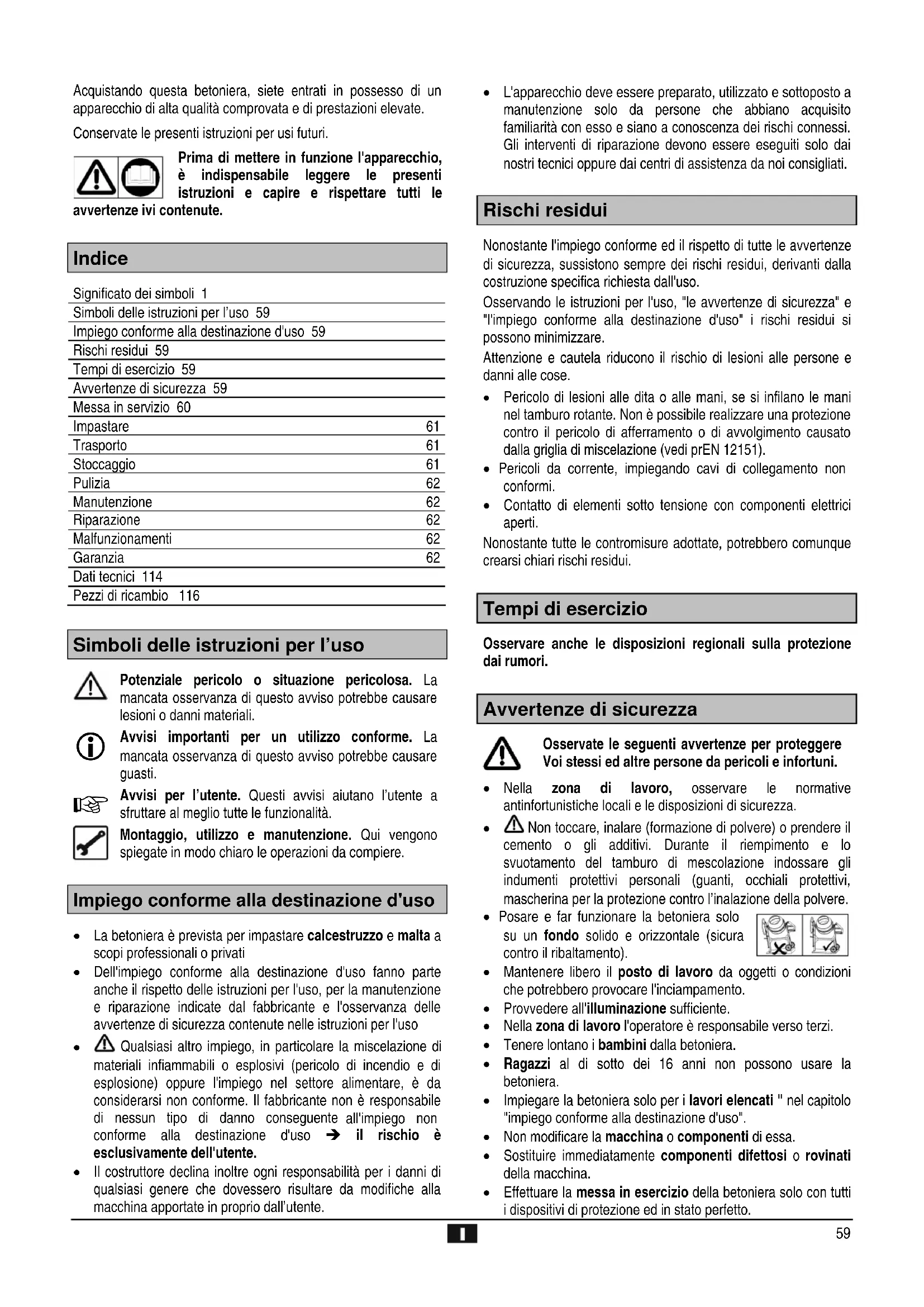

Garancija Molimo Vas da obratite pozornost na priloženu izjavu o garanciji.Acquistando questa betoniera, siete entrati in possesso di un apparecchio di alta qualità comprovata e di prestazioni elevate. Conservate le presenti istruzioni per usi futuri. Prima di mettere in funzione l'apparecchio, è indispensabile leggere le presenti istruzioni e capire e rispettare tutti le avvertenze ivi contenute.

Indice Significato dei simboli 1 Simboli delle istruzioni per l’uso 59 Impiego conforme alla destinazione d'uso 59 Rischi residui 59 Tempi di esercizio 59 Avvertenze di sicurezza 59 Messa in servizio 60 Impastare 61 Trasporto 61 Stoccaggio 61 Pulizia 62 Manutenzione 62 Riparazione 62 Malfunzionamenti 62 Garanzia 62 Dati tecnici 114 Pezzi di ricambio 116

Simboli delle istruzioni per l’uso

Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti.

Avvisi per l’utente. Questi avvisi aiutano l’utente a sfruttare al meglio tutte le funzionalità. Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Impiego conforme alla destinazione d'uso

• La betoniera è prevista per impastare calcestruzzo e malta a scopi professionali o privati

• Dell'impiego conforme alla destinazione d'uso fanno parte anche il rispetto delle istruzioni per l'uso, per la manutenzione e riparazione indicate dal fabbricante e l'osservanza delle avvertenze di sicurezza contenute nelle istruzioni per l'uso

Qualsiasi altro impiego, in particolare la miscelazione di materiali infiammabili o esplosivi (pericolo di incendio e di esplosione) oppure l'impiego nel settore alimentare, è da considerarsi non conforme. Il fabbricante non è responsabile di nessun tipo di danno conseguente all'impiego non conforme alla destinazione d'uso Î il rischio è esclusivamente dell'utente.

• Il costruttore declina inoltre ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche alla macchina apportate in proprio dall’utente.

• L'apparecchio deve essere preparato, utilizzato e sottoposto a manutenzione solo da persone che abbiano acquisito familiarità con esso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.

Rischi residui Nonostante l'impiego conforme ed il rispetto di tutte le avvertenze di sicurezza, sussistono sempre dei rischi residui, derivanti dalla costruzione specifica richiesta dall'uso. Osservando le istruzioni per l'uso, "le avvertenze di sicurezza" e "l'impiego conforme alla destinazione d'uso" i rischi residui si possono minimizzare. Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Pericolo di lesioni alle dita o alle mani, se si infilano le mani nel tamburo rotante. Non è possibile realizzare una protezione contro il pericolo di afferramento o di avvolgimento causato dalla griglia di miscelazione (vedi prEN 12151).

• Pericoli da corrente, impiegando cavi di collegamento non conformi.

• Contatto di elementi sotto tensione con componenti elettrici aperti. Nonostante tutte le contromisure adottate, potrebbero comunque crearsi chiari rischi residui.

Tempi di esercizio Osservare anche le disposizioni regionali sulla protezione dai rumori.

Avvertenze di sicurezza

Osservate le seguenti avvertenze per proteggere Voi stessi ed altre persone da pericoli e infortuni.

• Nella zona di lavoro, osservare le normative antinfortunistiche locali e le disposizioni di sicurezza.

Non toccare, inalare (formazione di polvere) o prendere il cemento o gli additivi. Durante il riempimento e lo svuotamento del tamburo di mescolazione indossare gli indumenti protettivi personali (guanti, occhiali protettivi, mascherina per la protezione contro l’inalazione della polvere.

• Posare e far funzionare la betoniera solo su un fondo solido e orizzontale (sicura contro il ribaltamento).

• Mantenere libero il posto di lavoro da oggetti o condizioni che potrebbero provocare l'inciampamento.

• Provvedere all'illuminazione sufficiente.

• Nella zona di lavoro l'operatore è responsabile verso terzi.

• Tenere lontano i bambini dalla betoniera.

• Ragazzi al di sotto dei 16 anni non possono usare la betoniera.

• Impiegare la betoniera solo per i lavori elencati " nel capitolo "impiego conforme alla destinazione d'uso".

• Non modificare la macchina o componenti di essa.

• Sostituire immediatamente componenti difettosi o rovinati della macchina.

• Effettuare la messa in esercizio della betoniera solo con tutti i dispositivi di protezione ed in stato perfetto.• Non introdurre la mano nel tamburo ( utensile di miscelazione rotante). Mantenere una sufficiente distanza di sicurezza dalla betoniera. Evitare qualsiasi contatto con le parti in movimento o rotanti della macchina.

• Riempire e svuotare il tamburo solo con il motore inserito.

• Osservare il senso di rotazione del tamburo.

• Non modificare il numero di giri del motore, in quanto questo regola la velocità di lavoro massima sicura e protegge il motore e tutte le sue parti rotanti da danni causati da un'eccessiva velocità.

• Le betoniere che non sono previste dal fabbricante per il funzionamento a rimorchio possono essere movimentate solo a mano

• Estrarre assolutamente la spina prima di: − spostare o trasportare la betoniera; − eseguire dei lavori di pulizia, manutenzione e riparazione; − eliminazione di anomalie − controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati; − quando si abbandona l'apparecchio (anche per le brevi interruzioni)

• Controllare se l'apparecchio presenta danni: − Prima di riutilizzare l’apparecchio, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni. − Controllare se le parti mobili funzionano in modo ottimale senza bloccarsi o se vi sono parti danneggiate. Per assicurare un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste. − Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d’arte da parte di un’officina specializzata autorizzata, salvo diversamente indicato nelle istruzioni per l’uso. − Sostituire le etichette di sicurezza danneggiate o illeggibili.

• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini. Betoniere con isolamento di protezione (classe di isolamento II)

• Mettere in servizio l'apparecchio solo con tutte le coperture perfettamente chiuse.

• La classe di isolamento II è garantita solo se durante le riparazioni vengono impiegati i materiali di isolamento originali e se le distanze di isolamento non vengono modificate. Sicurezza elettrica In caso di non osservanza: pericolo di morte!

• Esecuzione dei cavi di collegamento secondo IEC 60245-4: 1980 (DIN 57 282) con la marcatura H 07 RN-F o costruzioni equivalenti. Sezione dei conduttori minimo 3 x 1,5 mm² fino a max. 25 m di lunghezza. Oltre ai 25 m di lunghezza, la sezione dei conduttori dovrà essere minimo 2,5 mm².

• Impiegare cavi di collegamento solo in combinazione con un dispositivo ad innesto di gomma protetto contro gli spruzzi d'acqua per condizioni difficili .

• Conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell’apparecchio viene ridotto. In caso di utilizzo di una bobina per cavi, svolgere completamente il cavo.

Non utilizzare i conduttori di collegamento per scopi per i quali non sono adatti. Proteggere il cavo da calore, olio e bordi affilati. Non tirare il cavo per estrarre la spina dalla presa.

• Prima dell'uso controllare che i cavi di collegamento non presentino punti difettosi o punti di usura.

• Non usare mai cavi di collegamento difettosi.

• Durante la posa dei cavi di collegamento accertarsi che questi non vengano schiacciati, o piegati e che il collegamento ad innesto non venga bagnato.

• Non realizzare collegamenti elettrici provvisori.

• Non escludere o disattivare mai i dispositivi di protezione.

• Collegare l'apparecchio solo attraverso un interruttore differenziale: 30 mA.

Il collegamento elettrico o le riparazioni su di esso vanno effettuate esclusivamente da un elettricista autorizzato, nel rispetto delle disposizione locali in particolare quelle riguardanti i provvedimenti protezione. Le riparazioni di componenti elettrici della macchina dovranno essere eseguite esclusivamente dal fabbricante o dalle ditte autorizzate da quest'ultimo. Utilizzare solo pezzi originali. L’utilizzo di pezzi di ricambio diversi potrebbe causare incidenti per l’utilizzatore. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

Messa in servizio Osservare tutte le avvertenze di sicurezza. Installazione della macchina:

• Posare e far funzionare la betoniera solo su un fondo solido e orizzontale (sicura contro il ribaltamento).

• Assicurarsi che la macchina non sprofondi nel terreno. Osservare le normative antinfortunistiche (pericolo di ribaltamento).

• Durante la posa della macchina accertarsi che venga assicurato lo svuotamento non ostacolato del tamburo. Inserire e disinserire la macchina Assicurarsi che: − tutti i dispositivi di protezione della betoniera siano presenti e correttamente montati; − siano state rispettate tutte le avvertenze di sicurezza.

• L'interruttore ON /OFF si trova sotto la carcassa del motore. Inserire e disinserire il motore solo con l'interruttore.

• In caso di caduta di corrente la macchina si disinserisce automaticamente. Per reinserire di nuovo la macchina azionare l'interruttore.L Salvamotore

Il motore è dotato di un termostato. In caso di sovraccarico (sovratemperatura) il termostato disinserisce automaticamente il motore. La macchina potrà essere reinserita dopo una pausa di raffreddamento. L Betoniere con motore a corrente trifase Dopo aver inserito la macchina controllare il senso di rotazione del tamburo. Guardando l'apertura del tamburo, esso deve girarsi verso sinistra (in senso antiorario). (Controllare la freccia del senso di rotazione sul tamburo). Se il tamburo gira dalla parte contraria, è possibile invertire il senso di rotazione. A questo scopo inserire un cacciavite nell'apposita fessura sul collare della presa e con una leggera pressione, girando verso sinistra o verso destra, regolare il senso di rotazione corretto.

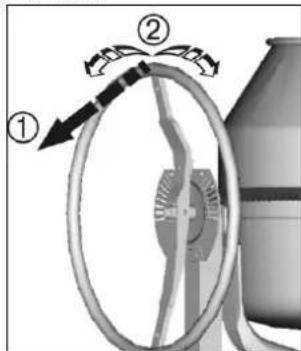

L'impasto L La posizione della betoniera: Per impastare calcestruzzo e malta il tamburo del-la betoniera deve essere bloccato in una determi-nata posizione. Solo la posizione corretta assicura il migliore risultato di impasto e garantisce il ciclo di lavorazione senza problemi. Betoniera con disco di regolazione Leva di regolazione Volantino

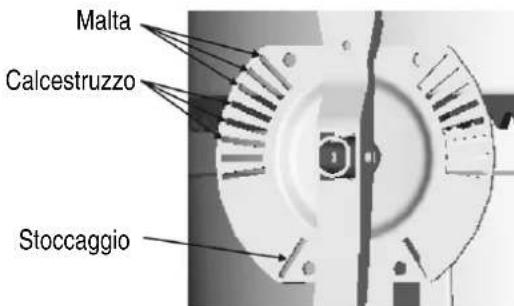

Durante il movimento di orientamento tenere ben saldi la leva di regolazione o il volantino. Allentare il dispositivo di orientamento. Orientare il tamburo della betoniera finché viene raggiunta l'apertura corrispondente all'impasto desiderato. Â Far agganciare il dispositivo di orientamento.

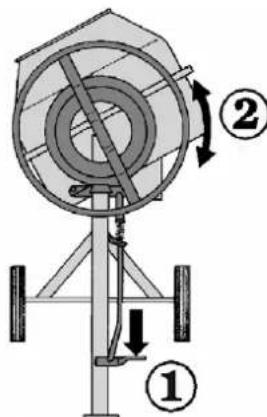

Betoniera con freno Tenere ben saldo il volantino durante il movimento di posizionamento. Premere il pedale del freno. Posizionare il tamburo fino al contrassegno corrispondente all'impasto desiderato; Â rilasciare il pedale del freno.

Avvertenze di sicurezza supplementari.

• Le operazioni di riempimento e di svuotamento del tamburo vanno effettuate solo con il motore in funzione.

• Assicurarsi che la betoniera sia stabile

Produzione dell'impasto

1. Caricare acqua e qualche badile di inerti (sabbia, ghiaia, ...).

2. Aggiungere qualche badile di legate (cemento, calce, ...).

3. Ripetere i punti 1 e 2 fino a raggiungere il rapporto di mescola

4. Far impastare bene.

Per la composizione e la qualità dell'impasto rivolgersi ad un esperto.

Svuotare il tamburo Afferrare saldamente il volantino o la leva di orientamento.

1. Sbloccare il dispositivo di orientamento o premere il pedale

Trasporto Prima di effettuare il trasporto estrarre la spina. Durante il trasporto o lo stoccaggio posizionare l'apertura del tamburo verso il basso.

Stoccaggio L Per allungare la vita di una betoniera e assicurarne il perfetto funzionamento, prima di uno stoccaggio prolungato si dovrebbero trattare il dispositivo di orientamento con olio a spruzzo a basso impatto ambientale Malta Calcestruzzo

Stoccaggio62 Pulizia Manutenzione

La betoniera è per lo più esente da manutenzione. Avvertenze di sicurezza supplementari Non lubrificare mai la corona dentata! Prima di procedere alle operazioni di pulizia estrarre la spina Tamburo e albero conduttore sono dotati di cuscinetti a sfere con lubrificazione permanente. Per mantenere il valore e allungare la durata della vita della betoniera, seguire le istruzioni per "trasporto e stoccaggio". Inoltre si dovrà controllare regolarmente il funzionamento perfetto e l'assenza di difetti. Ciò vale soprattutto per le parti mobili, collegamenti a vite, dispositivo di protezione e componenti elettrici.

• Disinserire la macchina ed estrarre la spina di alimentazione, se i lavori di pulizia comprendono un contatto diretto con la macchina (anche in caso di spazzole, raschietti, stracci, ecc.). Durante questi lavori non mettere in funzione la macchina.

• I dispositivi di protezione rimossi a scopi di pulizia, dovranno essere perfettamente rimontati.

• Non spruzzare con getti d'acqua il motore e l'interruttore, nonché le aperture per l'alimentazione e l'evacuazione dell'aria della carcassa del motore. Prima di procedere alle operazioni di riparazione estrarre la spina.

Istruzioni per la pulizia:

• Quando risultano necessari lavori di riparazione, disinserire prima la macchina ed estrarre la spina di alimentazione. Durante i lavori di riparazione non mettere in funzione la macchina.

• Prima di una lunga pausa di lavoro e a lavoro terminato, pulire la betoniera all'esterno e all'interno.

• Non battere sul tamburo della betoniera con oggetti duri (martello, badile, ecc.). Un tamburo ammaccato pregiudica l'operazione di impasto e risulta più difficile da pulire.

• I dispositivi di protezione rimossi a scopi di riparazione, dovranno essere perfettamente rimontati.

• Per pulire l'interno del tamburo, far girare alcuni badili di ghiaia con acqua.

• Lavori di riparazioni di componenti elettrici della macchina o di parti che interessano la zona elettrica, dovranno essere eseguiti dal fabbricante o dalle ditte autorizzate da quest'ultimo.

• Rimuovere immediatamente resti di calcestruzzo o malta sui denti della ruota conica motrice e sui segmenti della corona dentata.

• Impiegare esclusivamente ricambi originali che non dovranno essere mai modificati, in caso contrario non assumiamo alcuna responsabilità.

• Regolare il gioco dei denti (se possibile) ¨ vedi pag. 113.

Malfunzionamenti Anomalia Causa possibile Eliminazione Il motore non si mette in moto ⇒ manca la tensione elettrica ⇒ cavo di collegamento difettoso ⇒ il termostato è intervenuto Î cause dell'intervento: − motore sovraccaricato − motore non riceve abbastanza aria perché le aperture di alimentazione e di evacuazione dell'aria sono sporche ⇒ controllare la protezione ⇒ far controllare ed in caso sostituire (elettricista) ⇒ lasciar raffreddare il motore trovare la causa che ha fatto intervenire il termostato ed eliminarla Il motore romba ma non si mette in moto ⇒ corona dentata bloccata

⇒ condensatore difettoso ⇒ disinserire la macchina, estrarre la spina, pulire i segmenti della corona dentata o sostituire ⇒ far riparare la macchina dal fabbricante o dalle ditte da lui autorizzate L'apparecchio si mette in moto, si blocca però già a sollecitazione ridotta e si spegne, eventual- mente automaticamente. ⇒ cavo di prolunga troppo lungo o sezione troppo piccola. ⇒ presa troppo lontana dal collegamento generale o sezione del cavo troppo piccola. Sezione del cavo di prolunga minimo 1,5 mm² fino a max. 25 m di lunghezza. Oltre ai 25 m di lunghezza, la sezione minima è di 2,5 mm².
