BEDIENUNGSANLEITUNG Profi 145 S FB ATIKA

Originalbetriebsanleitung für Betonmischer (Seite 1 – 11 und 113 – 117)

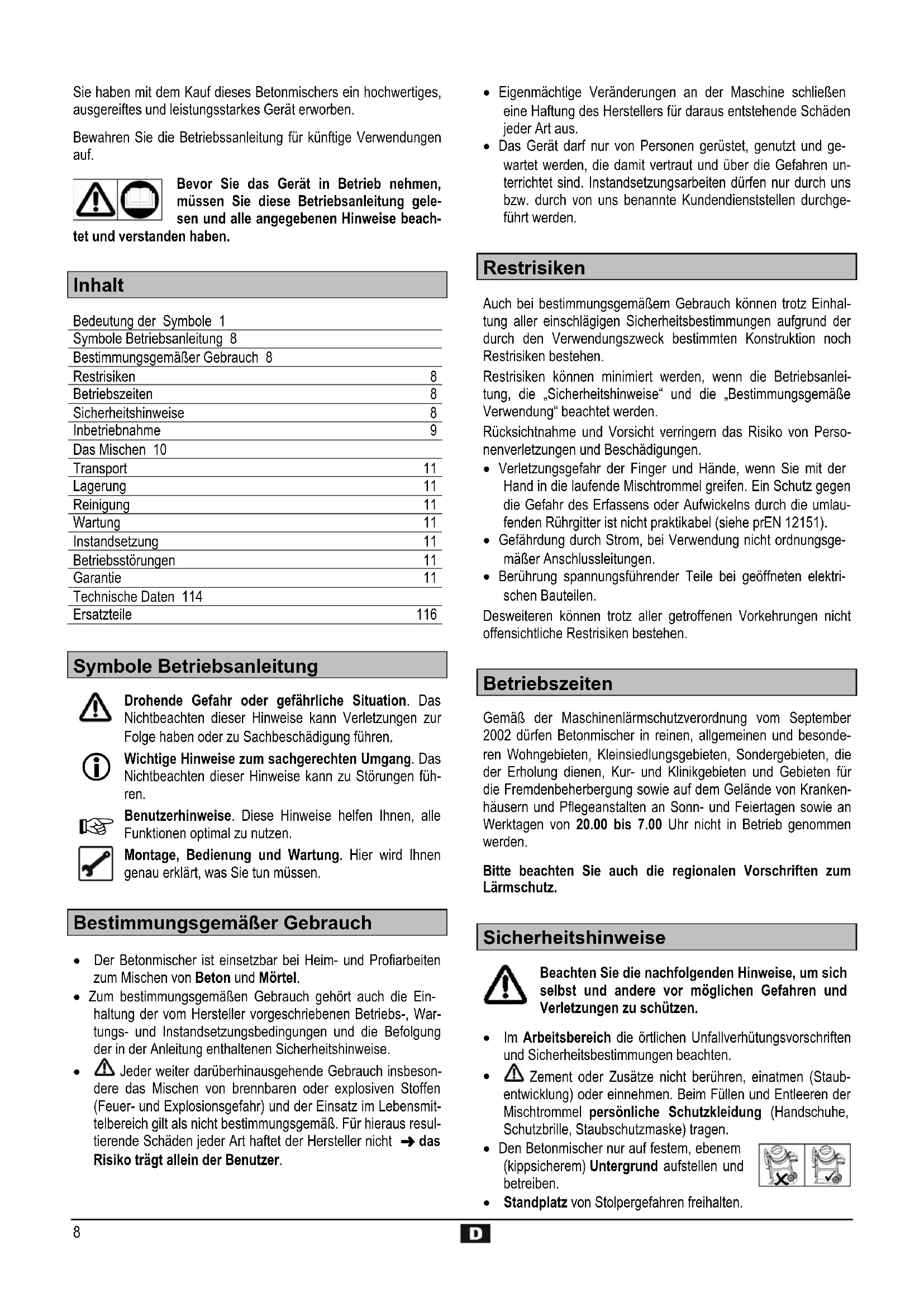

Inhalt Bedeutung der Symbole 1 Symbole Betriebsanleitung 8 Bestimmungsgemäßer Gebrauch 8 Restrisiken 8 Betriebszeiten 8 Sicherheitshinweise 8 Inbetriebnahme 9 Das Mischen 10 Transport 11 Lagerung 11 Reinigung 11 Wartung 11 Instandsetzung 11 Betriebsstörungen 11 Garantie 11 Technische Daten 114 Ersatzteile 116

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen füh- ren.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen. Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Bestimmungsgemäßer Gebrauch

• Der Betonmischer ist einsetzbar bei Heim- und Profiarbeiten zum Mischen von Beton und Mörtel.

• Zum bestimmungsgemäßen Gebrauch gehört auch die Ein- haltung der vom Hersteller vorgeschriebenen Betriebs-, War- tungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

Jeder weiter darüberhinausgehende Gebrauch insbeson- dere das Mischen von brennbaren oder explosiven Stoffen (Feuer- und Explosionsgefahr) und der Einsatz im Lebensmit- telbereich gilt als nicht bestimmungsgemäß. Für hieraus resul- tierende Schäden jeder Art haftet der Hersteller nicht « das Risiko trägt allein der Benutzer.

• Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.

• Das Gerät darf nur von Personen gerüstet, genutzt und ge- wartet werden, die damit vertraut und über die Gefahren un- terrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchge- führt werden.

Restrisiken Auch bei bestimmungsgemäßem Gebrauch können trotz Einhal- tung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen. Restrisiken können minimiert werden, wenn die Betriebsanlei- tung, die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“ beachtet werden. Rücksichtnahme und Vorsicht verringern das Risiko von Perso- nenverletzungen und Beschädigungen.

• Verletzungsgefahr der Finger und Hände, wenn Sie mit der Hand in die laufende Mischtrommel greifen. Ein Schutz gegen die Gefahr des Erfassens oder Aufwickelns durch die umlau- fenden Rührgitter ist nicht praktikabel (siehe prEN 12151).

• Gefährdung durch Strom, bei Verwendung nicht ordnungsge- mäßer Anschlussleitungen.

• Berührung spannungsführender Teile bei geöffneten elektri- schen Bauteilen. Desweiteren können trotz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Betriebszeiten Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Betonmischer in reinen, allgemeinen und besonde- ren Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Kranken- häusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden. Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Sicherheitshinweise Beachten Sie die nachfolgenden Hinweise, um sich selbst und andere vor möglichen Gefahren und Verletzungen zu schützen.

• Im Arbeitsbereich die örtlichen Unfallverhütungsvorschriften und Sicherheitsbestimmungen beachten.

Zement oder Zusätze nicht berühren, einatmen (Staub- entwicklung) oder einnehmen. Beim Füllen und Entleeren der Mischtrommel persönliche Schutzkleidung (Handschuhe, Schutzbrille, Staubschutzmaske) tragen.

• Den Betonmischer nur auf festem, ebenem (kippsicherem) Untergrund aufstellen und betreiben.

• Standplatz von Stolpergefahren freihalten.• Es ist für ausreichende Lichtverhältnisse zu sorgen.

• Der Bedienende ist im Arbeitsbereich gegenüber Dritten verantwortlich.

• Den Mischer nicht unbeaufsichtigt betreiben.

• Kinder vom Betonmischer fernhalten.

• Jugendliche unter 16 Jahren dürfen den Betonmischer nicht bedienen.

• Mischer nur für die unter „Bestimmungsgemäßer Gebrauch“ aufgeführten Arbeiten einsetzen.

• Maschine oder Teile an der Maschine nicht verändern.

• Defekte bzw. beschädigte Teile an der Maschine unverzüg- lich austauschen.

• Inbetriebnahme des Mischers nur mit vollständigen und unbeschädigten Schutzvorrichtungen.

• Nicht in die laufende Mischtrommel grei- fen ( rotierendes Mischwerkzeug). Aus- reichenden Sicherheitsabstand zum Mischer einhalten. Jegli- chen Kontakt zu drehenden oder bewegten Maschinenteilen verhindern.

• Nur bei laufendem Motor die Mischtrommel füllen und entlee- ren.

• Drehrichtung der Mischtrommel beachten.

• Drehzahl des Motors nicht ändern, denn diese regelt die sichere maximale Arbeitsgeschwindigkeit und schützt den Mo- tor und alle sich drehenden Teile vor Schaden durch übermä- ßige Geschwindigkeit.

• Betonmischer, die vom Hersteller nicht für Anhängerbetrieb vorgesehen sind, nur im Handzug fahren.

• Unbedingt Netzstecker ziehen vor: − Versetzen und Transport − Reinigungs-, Wartungs- und Instandsetzungsarbeiten − Beseitigung von Störungen − Überprüfungen der Anschlussleitungen, ob diese ver- schlungen oder beschädigt sind − Verlassen (auch bei kurzzeitigen Unterbrechungen)
• Überprüfen Sie die Maschine auf eventuelle Beschädigun- gen: − Vor weiterem Gebrauch des Gerätes müssen Schutzvor- richtungen sorgfältig auf ihre einwandfreie und bestim- mungsgemäße Funktion untersucht werden. − Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb des Ge- rätes sicherzustellen. − Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repa- riert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist. − Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

• Bewahren Sie unbenutzte Geräte an einem trockenen, ver- schlossenen Ort außerhalb der Reichweite von Kindern auf.

Schutzisolierter Betonmischer (Schutzklasse ΙΙ)

• Inbetriebnahme nur mit vollständiger und fest verschlossener Verkleidung.

• Schutzklasse II bleibt nur erhalten, wenn bei Reparatur Originalisolierstoffe/-teile verwendet und Isolationsabstände nicht verändert werden. Elektrische Sicherheit Bei Nichtbeachtung besteht Lebensgefahr!

• Ausführung der Anschlussleitungen nach IEC 60245-4:1980 (DIN 57 282) mit der Kennzeichnung H 07 RN-F oder gleich- wertige Bauarten. Aderquerschnitt mindestens 3 x 1,5 mm² bis max. 25 m Länge. Über 25 m Länge Aderquerschnitt min- destens 2,5 mm².

• Nur Anschlussleitungen mit einer spritzwassergeschützten Gummisteckvorrichtung für erschwerte Bedingungen benutzen.

• Lange und dünne Anschlussleitungen erzeugen einen Span- nungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert. Bei Verwendung einer Kabeltrommel das Kabel vollständig abwickeln. Anschlussleitungen nicht für Zwecke verwenden, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Anschlussleitung nicht zum Herausziehen des Steckers aus der Steckdose verwenden.

• Anschlussleitungen vor Gebrauch auf defekte Stellen oder Alterung untersuchen.

• Niemals defekte Anschlussleitungen verwenden.

• Beim Verlegen der Anschlussleitung darauf achten, dass sie nicht gequetscht, geknickt und die Steckverbindung nicht nass wird.

• Keine provisorischen Elektroanschlüsse einsetzen.

• Schutzeinrichtungen niemals überbrücken oder außer Be- trieb setzen.

• Gerät nur über einen Fehlerstrom- Schutzschalter anschließen: 30 mA. Der Elektroanschluss bzw. Reparaturen am Elektro- anschluss hat durch einen konzessionierten Elektro- fachmann zu erfolgen, wobei die örtlichen Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen zu beachten sind. Reparaturen an elektrischen Teilen der Maschine haben durch den Hersteller bzw. von ihm benannte Fir- men zu erfolgen. Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Inbetriebnahme Alle Sicherheitshinweise beachten. Aufstellen der Maschine:

• Den Betonmischer nur auf festem, ebe- nem (kippsicherem) Untergrund aufstel- len und betreiben.

• Ein Einsinken der Maschine in den Boden ist zu verhindern. Unfallverhütungsvorschriften beachten (Kippgefahr).

• Beachten Sie beim Aufstellen der Maschine, dass ein unge- hindertes Entleeren der Mischtrommel gewährleistet ist.Ein- und Ausschalten Vergewissern Sie sich, − dass alle Schutzeinrichtungen des Mischers vorhanden und vorschriftsmäßig montiert sind. − dass alle Sicherheitshinweise beachtet wurden.

• Der Ein- und Ausschalter befindet sich am Motorhaus. Den Motor nur am Schalter ein- und ausschalten.

• Bei Stromausfall schaltet die Maschine automatisch ab. Zum Wiedereinschalten den Schalter erneut betätigen. L Motorschutz Der Motor ist mit einem Temperaturwächter ausgerüstet. Der Temperaturwächter schaltet bei Überlastung (Überhitzung) den Motor selbsttätig ab. Die Maschine kann nach einer Abkühlpau-se wieder eingeschaltet werden. L Betonmischer mit Drehstrommotor Nach dem Einschalten der Maschine muss die Dreh-richtung der Mischtrom-mel geprüft werden. In die Mischtrommel-Öffnung gesehen, muss sich die Mischtrommel nach links (entgegen dem Uhrzei-gersinn) drehen. (Dreh-richtungspfeil auf der Mischtrommel beachten.) Dreht sich die Mischtrommel entgegen dem Drehrichtungspfeil, können Sie die Drehrichtung ändern, indem Sie einen Schraubendreher in den hierfür vorgesehenen Schlitz im Steckerkragen führen und mit leichtem Druck durch Links- oder Rechtsdrehung die richtige Drehrichtung einstellen.

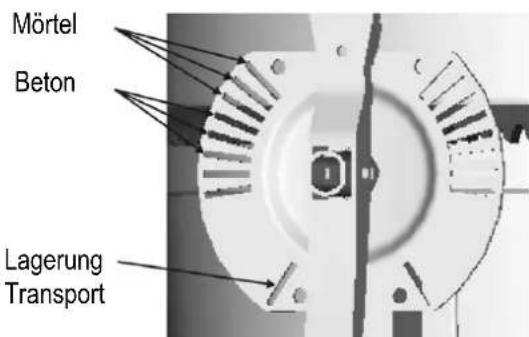

Das Mischen L Mischerstellung: Für die Beton- oder Mörtelherstellung muss die Mischtrommel in einer bestimmten Mischstellung eingerastet sein. Nur die richtige Mischstellung sichert beste Mischergebnisse und gewährleistet einen störungsfreien Arbeitsablauf.

Betonmischer mit Stellscheibe Schwenkhebel Handrad

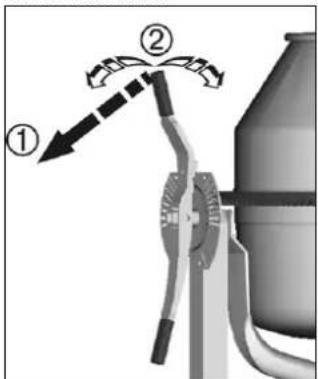

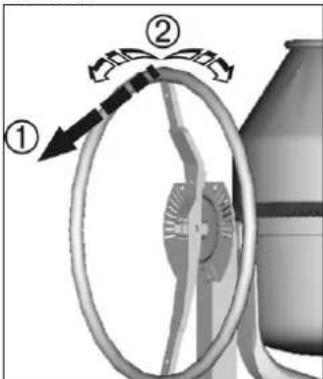

Schwenkhebel bzw. Handrad beim Schwenken gut fest- halten. Lösen Sie die Schwenkvorrichtung. Schwenken Sie die Mischtrommel bis zu der Ihrem Misch- gut entsprechenden Ausnehmung. Â Schwenkvorrichtung einrasten lassen.

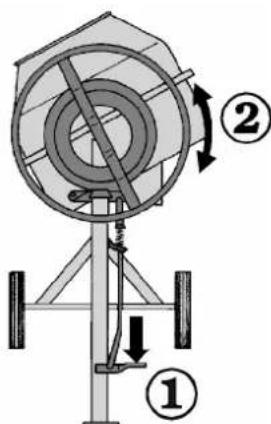

Betonmischer mit Bremse Handrad beim Schwenken gut festhalten. Betätigen Sie das Brems- pedal. Schwenken Sie die Misch- trommel bis zu der Ihrem Mischgut entsprechenden Stellung. Â Bremspedal loslassen.

Zusätzliche Sicherheitshinweise

• Füllen und entleeren der Mischtrommel nur bei laufendem Motor.
• Standfestigkeit des Mischers überprüfen.

Mischgut herstellen:

1. Wasser und einige Schaufeln Zuschlagstoffe (Sand, Kies, ...)

einfüllen. 2. Einige Schaufeln Bindemittel (Zement, Kalk, ...) zugeben. 3. Punkt 1 und 2 solange wiederholen bis das erforderliche Mischverhältnis erreicht ist. 4. Mischgut gut durchmischen lassen. Für die Zusammensetzung und Güte des Mischgutes holen Sie den Rat eines Fachmannes ein.

Entleeren der Mischtrommel: Schwenkhebel bzw. Handrad beim Schwenken gut fest- halten. 1. Schwenkvorrichtung entriegeln bzw. Bremspedal betätigen. 2. Mischtrommel langsam kippen.• Zum Reinigen des Trommelinneren einige Schaufeln Kies mit Wasser umlaufen lassen. Transport

• Beton- und Mörtelreste an den Zähnen des Antriebskegel- rades und Zahnkranzsegmenten sofort entfernen. Vor jedem Transport Netzstecker ziehen.

Stellen Sie die Öffnung der Mischtrommel beim Trans- portieren oder Lagern nach unten.

Der Betonmischer ist weitgehend wartungsfrei. Lagerung Mischtrommel und Antriebswelle haben Kugellagerungen mit Dauerschmierung. L Um die Lebensdauer eines Betonmischers zu verlängern und ein leichtgängiges Bedienen zu gewährleisten sollte dieser vor einer längeren Lagerung an der Schwenkvorrichtung mit einem umweltfreundlichen Sprühöl behandelt werden. Den Zahnkranz niemals schmieren! Zur Werterhaltung und einer langen Lebensdauer den Mischer wie unter „Transport und Lagerung“ beschrieben behandeln. Zudem sollte der Betonmischer regelmäßig auf Verschleiß und Funktionsmängel überprüft werden. Dies gilt besonders für be- wegliche Teile, Schraubverbindungen, Schutzvorrichtungen und elektrische Teile.

Zusätzliche Sicherheitshinweise

Instandsetzung Vor jeder Reinigung Netzstecker ziehen.

Vor jeder Instandsetzung Netzstecker zie- hen.

• Maschine ausschalten und Netzstecker ziehen. Während der Reinigungsarbeiten (mit Bürste, Schaber, Lappen etc.) die Maschine nicht in Betrieb nehmen.

• Maschine ausschalten und Netzstecker ziehen, wenn In- standsetzungsarbeiten erforderlich sind. Während des In- standsetzens die Maschine nicht in Betrieb nehmen.

• Zum Reinigen entfernte Schutzeinrichtungen müssen unbe- dingt wieder ordnungsgemäß angebracht werden.

• Zum Instandsetzen entfernte Schutzeinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht werden.

• Motor und Schalter, sowie Zu- und Abluftöffnungen des Mo- torgehäuses nicht direkt mit einem Wasserstrahl abspritzen.

• Instandsetzungsarbeiten an elektrischen Teilen der Maschi- ne oder an Teilen, die den elektrischen Einbauraum betreffen, haben durch den Hersteller bzw. von ihm benannte Firmen zu erfolgen. L Hinweise zum Reinigen:

• Vor einer längeren Arbeitspause und nach Arbeitsende den Betonmischer innen und außen reinigen.

• Nur Original-Ersatzteile verwenden und diese nicht verän- dern. Sonst keine Haftung!

• Die Mischtrommel nicht mit harten Gegenständen (Hammer, Schaufel usw.) abklopfen. Eine verbeulte Mischtrommel be- einträchtigt den Mischvorgang und lässt sich zudem schwer reinigen.

• Zahnspiel einstellen (falls möglich) ¨ siehe Seite 113.

Betriebsstörungen Störung mögliche Ursache Beseitigung Motor läuft nicht an ⇒ Netzspannung fehlt ⇒ Anschlussleitung defekt ⇒ Temperaturwächter ist ausgelöst « Auslöseursache: − Motor überlastet − Motor bekommt nicht genug Luft weil die Zu- und Abluftöffnungen verschmutzt sind ⇒ Absicherung überprüfen ⇒ überprüfen lassen bzw. erneuern (Elektro- fachmann) ⇒ Motor abkühlen lassen und mögliche Auslöse- ursache finden und beseitigen Motor brummt, läuft aber nicht an ⇒ Zahnkranz blockiert

⇒ Kondensator defekt ⇒ Maschine abschalten, Netzstecker ziehen und die Zahnkranzsegmente reinigen bzw. austau- schen ⇒ Maschine zur Reparatur an Hersteller bzw. von ihm benannte Firma Gerät läuft an, blockiert jedoch bei geringer Belastung und schaltet evtl. automatisch ab ⇒ Verlängerungskabel zu lang oder zu kleiner Quer- schnitt. ⇒ Steckdose zu weit vom Hauptanschluss und zu klei- ner Querschnitt der Anschlussleitung. Verlängerungskabel mindestens 1,5 mm² bei ma- ximal 25 m Länge. Bei längerem Kabel Querschnitt mindestens 2,5 mm².

Bestell-Nr. part-no réf. de commonde Benennung name of part désignation de la pièce Bestell-Nr. part-no réf. de commonde Benennung name of part désignation de la pièce 357528 Stanzmutter M 10 VZ 375914 Motorhaube 230 V~ (grau) 371103 Kunststoffrad 375915 Motorhaube 400 V 3~ (schwarz) 371114 Starlock - Schnellbefestiger 375927 Motorhaube 400 V 3~ (orange) 371922 Lagerschale kpl. 378349 Traverse kpl. (für Handrad) 372039 Bremspedal 378352 Fahrgestell kpl. (mit Bremse) 372041 Bremsstange 378354 Traverse kpl. (für Bremse) 372107 Bremsklaue 378355 Mischtrommel - Unterteil 372113 Federteller 378359 Fahrgestell kpl. (mit Handrad) 372116 Handgriff 378393 Lagerschale (Trommellagerdeckel) 372171 Druckfeder 378394 V-Ring V 35 374194 Rillenkugellager 6002 ZZ 379052 Eisen - Laufrad 374522 Kegelrad 389338 Rillenkugellager 6207-2RS1-C3-L1 375111 Rührgitter 390010 Sechskantschraube M 10 x 50 VZ 375112 Mischtrommel - Oberteil 390042 Sechskantschraube M 8 x 45 VZ 375133 Zahnkranzsegment 390046 Sechskantschraube M 10 x 25 VZ 375173 Traverse Schwenklasche 390136 Flachrundschraube M 8 x 60 VZ 375212 Handrad 390177 Sperrzahnschraube M 8 x 12 VZ 375214 Antriebswelle kpl. mit Riemenscheibe 390221 Flachrundschraube M 8 x 20 VZ 375215 Antriebswelle 391038 Sechskantmutter M 10 VZ, selbstsichernd 375216 Riemenscheibe 391040 Sechskantmutter M 8 VZ 375218 Einlaufschutz 391117 Flanschmutter M 8 VZ 375222 Motorbrücke 391647 Scheibe ∅ 26 x 44 x 4 VZ 375224 Poly-V-Riemen 391662 Scheibe ∅ 13 VZ 375226 Kombi-Blechschraube St 4,8 x 13 391667 Scheibe A 10,5 VZ 375266 Bolzen A 8 x 28 391670 Scheibe A 10,5 VZ 375321 Kondensator 10µF 391914 Federring A 8 VZ 384233 Kondensator 16µF 391915 Federring A 10 VZ 375546 Wechselstrommotor 230 V~ 392000 Sicherungsring A 35 x 1,5 375873 Drehstrommotor 400 V 3~ 392129 Passscheibe 35 x 45 x 0,5 378126 Motorhaube 230 V~ (schwarz) 392211 Splint 4 x 25 378127 Motorhaube 230 V~ (orange) 392411 Spannhülse ∅ 6 x 40
