Produkto tipas	Benzininis pjūklas
Prekės ženklas	RYOBI
Modelis	RCS5133CB
Maitinimas	Benzinas be švino (oktaninis skaičius 91 ar didesnis) sumaišytas su 2 taktų alyva (santykiu 50:1)
Variklio tipas	Oru aušinamas 2 taktų variklis
Grandininės juostos ilgis	Nenurodyta instrukcijoje (apytiksliai 33 cm pagal modelį)
Garantuota garso galia	114 dB(A)
Pagrindinės funkcijos	Šakų, kamienų, rąstų ir medinių sijų pjovimas
Saugumas	Grandinės stabdys, kirtimo nagas, grandinės gaudyklė, mažo atatrankos grandinė, priekinis rankų skydelis
Priežiūra	Oro filtro valymas kas 5 valandas, grandinės įtempimo tikrinimas ir reguliavimas prieš kiekvieną naudojimą, reguliarus juostos ir grandinės tepimas
Atsarginės dalys ir taisymas	Grandininė juosta, grandinė, uždegimo žvakė, oro filtras, kuro filtras; remontas atliekamas RYOBI įgaliotajame aptarnavimo centre
Garantija	24 mėnesiai asmeniniam naudojimui, galima pratęsti registruojant internetu
Bendra informacija	Atitinka Europos direktyvas 2006/42/EB, 2014/30/ES, 2000/14/EB; CE sertifikato numeris 12SHW2226-01

Dažnai užduodami klausimai - RCS5133CB RYOBI

Kokį kurą naudoti RYOBI RCS5133CB?

Naudokite bešvinio benzino (oktaninis skaičius 91 ar daugiau) ir oru aušinamo 2 taktų variklio alyvos mišinį santykiu 50:1 (2% alyvos). Sumaišykite sertifikuotoje talpykloje ir neparuoškite daugiau nei mėnesio naudojimo.

Kaip užvesti RCS5133CB grandininį pjūklą šaltam?

Nustatykite jungiklį į ON padėtį, įjunkite grandinės stabdį, pumpuokite užvedimo kriaušę 10 kartų, ištraukite droselinę sklendę į pilno dujų padėtį, tada traukite užvedimo virvelę, kol variklis čiaudės (daugiausiai 3 kartus, jei temperatūra aukštesnė nei 10°C, 5 kartus, jei žemesnė). Įstumkite droselinę sklendę, traukite, kol užsives, tada paspauskite ir atleiskite gaiduką, kad grįžtumėte į tuščiąją eigą. Prieš naudodami leiskite sušilti 15-30 sekundžių.

Kaip sureguliuoti grandinės įtempimą?

Išjunkite variklį ir atjunkite uždegimo žvakę. Ranka atsukite juostos tvirtinimo veržles. Sukite įtempimo varžtą pagal laikrodžio rodyklę, kad padidintumėte įtempimą, prieš laikrodžio rodyklę – kad sumažintumėte. Įtempimas tinkamas, kai tarpas tarp grandinės danties ir juostos vidurio yra 3–4 mm. Tada tvirtai priveržkite veržles.

Kokią alyvą naudoti grandinės tepimui?

Naudokite specialią Ryobi prekės ženklo grandinės alyvą (galima įsigyti techninės priežiūros centre). Niekada nenaudokite grandininio pjūklo be alyvos, nes tai pažeidžia grandinę ir juostą. Alyvos bakelyje yra maždaug 20–40 minučių naudojimo.

Kaip išvalyti oro filtrą?

Išjunkite variklį ir atjunkite uždegimo žvakę. Nuimkite oro filtro dangtelį paspausdami ir pasukdami mygtuką. Išimkite filtrą ir išvalykite jį pabaksnodami arba šiltu muiluotu vandeniu. Prieš sumontuodami leiskite visiškai išdžiūti. Filtrą keiskite kas 25 naudojimo valandas.

Kokios asmeninės apsaugos priemonės rekomenduojamos?

Privalomai dėvėkite apsauginį šalmą (EN 397), klausos apsaugą (EN 352-1), akių/veido apsaugą (EN 166 arba EN 1731), pirštines (EN 381-7), antblauzdžius (EN 381-5), apsauginius batus (EN ISO 20345:2004 su grandininio pjūklo piktograma) ir, jei reikia, apsauginę liemenę (EN 381-11).

Kaip patikrinti grandinės stabdį?

Prieš kiekvieną naudojimą patikrinkite, ar grandinės stabdys iš karto sustabdo grandinę, kai jį įjungiate (pastumkite svirtį į priekį). Įsitikinkite, kad jis lieka stabdymo padėtyje be pagalbos. Jei jis neveikia tinkamai, nuneškite grandininį pjūklą į įgaliotą techninės priežiūros centrą.

Ką daryti, jei grandinė nesisuka tuščiąja eiga?

Jei grandinė sukasi tuščiąja eiga, tai rodo sankabos problemą. Nedelsdami nutraukite naudojimą ir atiduokite grandininį pjūklą įgaliotam remontininkui. Grandinė, besisukanti tuščiąja eiga, yra pavojinga.

Kaip laikyti grandininį pjūklą po naudojimo?

Išpilkite kurą iš bako į sertifikuotą talpyklą, leiskite varikliui veikti, kol jis sustos, kad ištuštėtų karbiuratorius. Išpilkite grandinės alyvą. Išvalykite prietaisą, uždėkite apsauginį gaubtą ant juostos ir laikykite vėsioje, sausoje, vėdinamoje vietoje, vaikams nepasiekiamoje vietoje. Nelaikykite šalia cheminių medžiagų.

Kokia yra RYOBI RCS5133CB garantija?

Garantija yra 24 mėnesiai asmeniniam naudojimui nuo pirkimo datos, pateikus pirkimo įrodymą. Ją galima nemokamai pratęsti užregistravus gaminį internetu (www.ryobitools.eu) per 30 dienų. Garantija apima gamybos ir medžiagų defektus, bet ne apima normalų susidėvėjimą, žalą dėl netinkamo naudojimo arba eksploatacines medžiagas.

NAUDOJIMO INSTRUKCIJA RCS5133CB RYOBI

Pasukite uždegimo raktelį į "STOP" padėtį.

SIMBOLIAI ŠIOJE INSTRUKCIJOJE

Kuro mišinį pilkite tik lauke, atokiau nuo liepsnos ir kibirkščių.

Pildami kurą ir užpildami kuro baką, nerūkykite.

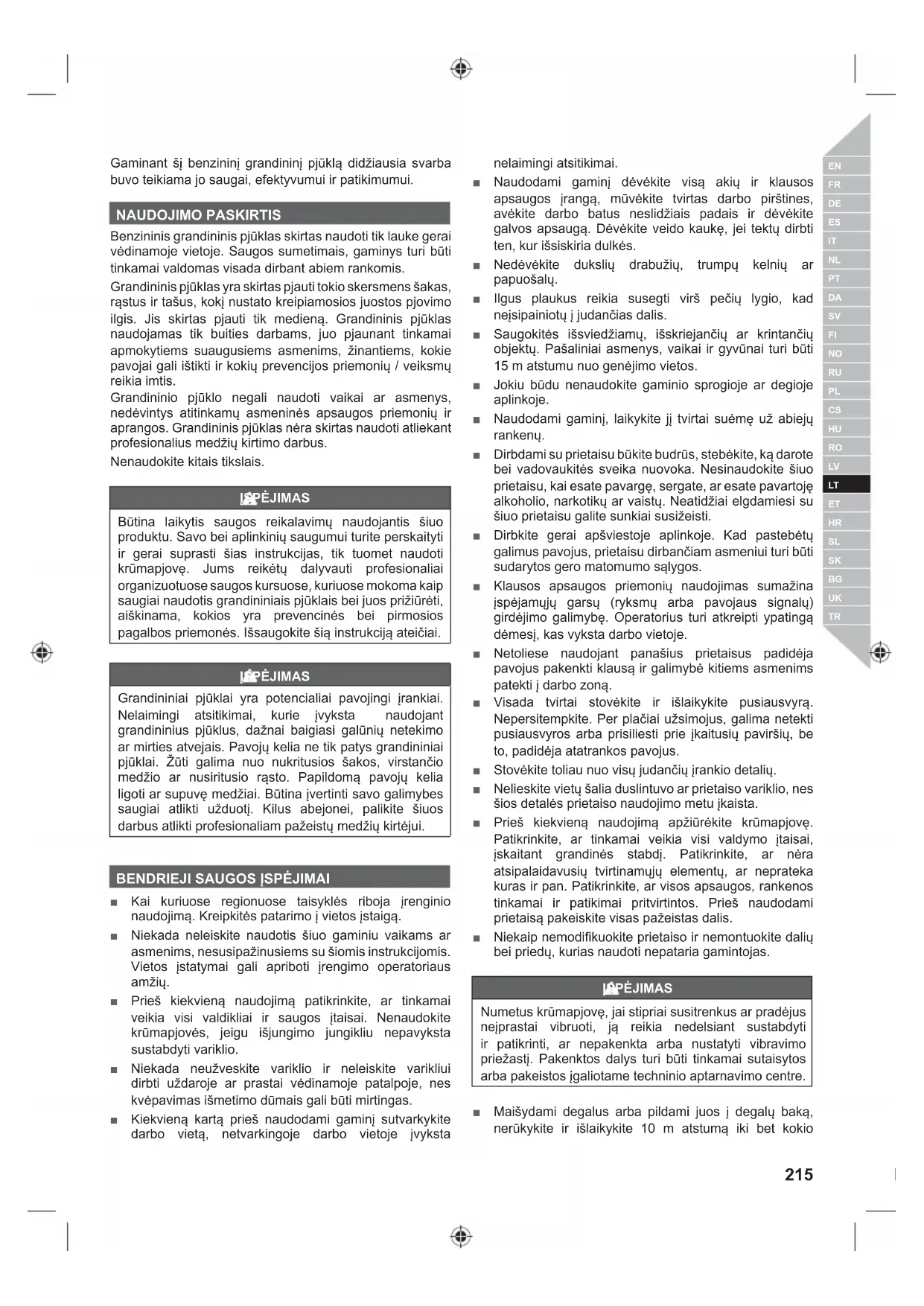

Gaminant benzininį grandininį pjūklą, didžiausia dėmesio buvo skiriama jo saugai, efektyvumui ir patikimumui.

NAUDOJIMO PASKIRTIS

Benzininis grandininis pjūklas skirtas naudoti tik lauke, gerai vėdinamoje vietoje. Saugumo sumetimais, gaminį visada reikia tinkamai valdyti abiem rankomis.

Grandininis pjūklas skirtas pjauti tokias šakas, rąstus ir lentas, kokių skersmenį nustato kreipiamosios juostos pjovimo ilgis. Jis skirtas pjauti tik medieną. Grandininis pjūklas naudojamas tik buities darbams, jį naudoja tinkamai apmokyti suaugusieji, žinantys, kokie pavojai gali iškilti ir kokių prevencinių priemonių / veiksmų reikia imtis.

Grandininio pjūklo negali naudoti vaikai ar asmenys, nedėvintys atitinkamų asmeninių apsaugos priemonių ir aprangos. Grandininis pjūklas nėra skirtas naudoti atliekant profesionalius medžių kirtimo darbus.

Nenaudokite kitais tikslais.

ĮSPĖJIMAS

Būtina laikytis saugos reikalavimų naudojantis šiuo produktu. Savo bei aplinkinių saugumui turite perskaityti ir gerai suprasti šias instrukcijas, tik tuomet naudoti grandininį pjūklą. Jums reikėtų dalyvauti profesionaliai organizuotuose saugos kursuose, kuriuose mokoma, kaip saugiai naudotis grandininiais pjūklais bei juos prižiūrėti, aiškinama, kokios yra prevencinės bei pirmosios pagalbos priemonės. Išsaugokite šią instrukciją ateičiai.

ĮSPĖJIMAS

Grandininiai pjūklai yra potencialiai pavojingi įrankiai. Nelaimingi atsitikimai, kurie įvyksta naudojant grandininius pjūklus, dažnai baigiasi galūnių netekimu ar mirties atvejais. Pavojų kelia ne tik patys grandininiai pjūklai. Žūti galima nuo nukritusios šakos, virstančio medžio ar nusiritusio rąsto. Papildomą pavojų kelia ligoti ar supuvę medžiai. Būtina įvertinti savo galimybes saugiai atlikti užduotį. Kilus abejonei, palikite šiuos darbus atlikti profesionaliam pažeistų medžių kirėjui.

BENDRIEJI SAUGOS ĮSPĖJIMAI

Kai kuriuose regionuose taisyklės riboja įrenginio naudojimą. Kreipkitės patarimo į vietos įstaigą. Niekada neleiskite naudotis šiuo gaminiu vaikams ar asmenims, nesusipažinusiems su šiomis instrukcijomis. Vietos įstatymai gali apriboti įrengimo operatoriaus amžių. Prieš kiekvieną naudojimą patikrinkite, ar tinkamai veikia visi valdikliai ir saugos įtaisai. Nenaudokite krūmapjovės, jeigu išjungimo jungikliu nepavyksta sustabdyti variklio. Niekada neužveskite variklio ir neleiskite varikliui dirbti uždaroje ar prastai vėdinamoje patalpoje, nes kvėpavimas išmetimo dūmais gali būti mirtinas. Kiekvieną kartą prieš naudodami gaminį sutvarkykite darbo vietą, netvarkingoje darbo vietoje įvyksta

nelaimingi atsitikimai.

• Naudodami gaminį dėvėkite visą akių ir klausos apsaugos įrangą, mūvėkite tvirtas darbo pirštines, avėkite darbo batus neslidžiais padais ir dėvėkite galvos apsaugą. Dėvėkite veido kaukę, jei tektų dirbti ten, kur išsiskiria dulkės. Nedėvėkite laisvų drabužių, trumpų kelnių ar papuošalų. Ilgus plaukus reikia susegti virš pečių lygio, kad neįsipainiotų į judančias dalis. Saugokitės išsviestų, išskriejančių ar krintančių objektų. Pašaliniai asmenys, vaikai ir gyvūnai turi būti 15 m atstumu nuo genėjimo vietos. Jokiu būdu nenaudokite gaminio sprogioje ar degioje aplinkoje. Naudodami gaminį, laikykite jį tvirtai suėmę už abiejų rankenų. Dirbdami su prietaisu būkite budrūs, stebėkite, ką darote, bei vadovaukitės sveika nuovoka. Nesinaudokite šiuo prietaisu, kai esate pavargę, sergate ar esate pavartoję alkoholio, narkotikų ar vaistų. Neatidžiai elgdamiesi su šiuo prietaisu galite sunkiai susižaloti. Dirbkite gerai apšviestoje aplinkoje. Kad pastebėtumėte galimus pavojus, prietaisu dirbančiam asmeniui turi būti sudarytos gero matomumo sąlygos. Klausos apsaugos priemonių naudojimas sumažina įspėjamųjų garsų (riksmų arba pavojaus signalų) girdėjimo galimybę. Operatorius turi atkreipti ypatingą dėmesį, kas vyksta darbo vietoje. Netoliese naudojant panašius prietaisus padidėja pavojus pakenkti klausai ir galimybė kitiems asmenims patekti į darbo zoną. Visada tvirtai stovėkite ir išlaikykite pusiausvyrą. Nepersitempkite. Per plačiai užsimojus, galima netekti pusiausvyros arba prisiliesti prie įkaitusių paviršių, be to, padidėja atatrankos pavojus. Stovėkite toliau nuo visų judančių įrankio dalių. Nelieskite vietų šalia duslintuvo ar prietaiso variklio, nes šios detalės prietaiso naudojimo metu įkaista. Prieš kiekvieną naudojimą apžiūrėkite krūmapjovę. Patikrinkite, ar tinkamai veikia visi valdymo įtaisai, įskaitant grandinės stabdį. Patikrinkite, ar nėra atsipalaidavusių tvirtinamųjų elementų, ar neprateka kuras ir pan. Patikrinkite, ar visos apsaugos, rankenos tinkamai ir patikimai pritvirtintos. Prieš naudodami prietaisą pakeiskite visas pažeistas dalis. Niekada nemodifikuokite prietaiso ir nemontuokite relių bei priedų, kurių naudoti nepataria gamintojas.

ĮSPĖJIMAS

Numetus krūmapjovę, jai stipriai susitrenkus ar pradėjus neįprastai vibruoti, ją reikia nedelsiant sustabdyti ir patikrinti, ar nepažeista, arba nustatyti vibravimo priežastį. Pažeistos dalys turi būti tinkamai sutaisytos arba pakeistos įgaliotame techninio aptarnavimo centre.

Maišydami degalus arba pildami juos į degalų baką, nerūkykite ir laikykitės 10 m atstumo iki bet kokio

uždegimo šaltinio.

Maišykite ir saugokite degalus kanistre, skirtame degalams laikyti. Maišykite degalus gryname ore, toli nuo bet kokios kibirkšties ar liepsnos. Nušluostykite išsiliejusius degalus. Prieš paleidžiant variklį, reikia pasitraukti 10 m atstumu nuo kuro užpylimo punkto. Sustabdykite variklį ir leiskite jam atvėsti prieš papildydami degalus, laikydami ar gabendami prietaisą. - Pripylus kuro arba sumaišius kurą, reikia nepamiršti gerai uždaryti kuro bako / konteinerio dangtelį.

GRANDININIO PJŪKLO SAUGOS ĮSPĖJIMAI

Kai gaminys nenaudojamas ar yra gabenamas, būtinai uždėkite kreipiamojo strypo apdangalą. Tai padės sumažinti netyčinio sąlyčio su aštriomis geležtėmis, įtaisytomis ant grandinės, pavojų. Gaminį reikia nešti paėmus už viršutinės rankenos, o kreipiamasis strypas turi būti nusuktas nuo šalia esančio asmens kūno. Prie darbo nauju grandininiu pjūklu reikia pratintis atliekant nesudėtingus pjūvius ant tvirtai atremto medienos ruošinio. Atlikite tai kaskart, kai gaminys yra ilgai nenaudotas. Pjūklą naudojant pirmą kartą, rąstus patartina pjauti padėjus ant malkų pjovimo ožio arba ant atramos. - Patikrinkite, ar visi apsauginiai įtaisai, rankenos ir smūgio amortizatorius tinkamai įtaisyti ir geros būklės. Asmenys, kurie naudojasi šiuo gaminiu, turi būti geros sveikatos būklės. Gaminys yra sunkus, todėl asmuo, kuris juo naudojasi, turi būti fiziškai stiprus. Darbuotojas turi būti budrus, pasižymėti geru regėjimu, judrus, gebėti išlaikyti pusiausvyrą ir miklių rankų. Jeigu yra abejonių, gaminio nereikia naudoti. Naudodami gaminį stovėkite tik ant stabilių paviršių. Tai apima, tačiau neapsiribojant, kopėčias, pastolius ir medžius. Gaminį reikia nuolatos laikyti abiem rankomis suėmus už rankenų. Nepradėkite naudoti grandininio pjūklo, kol darbo plotas neparuoštas, nesate tvirtai atsistoję ir nenumate, kaip atsitrauksite nuo medžio kritimo trajektorijos. Būkite labai atsargus, kai pjaunate mažo dydžio rąstus ir šakas, kadangi ploni daiktai gali užsikabinti už grandinės ir būti išmesti jūsų kryptimi arba išvesti jus iš pusiausvyros. Kai pjaunate įtemptą šaką, būkite pasiruošę greitai pasitraukti, kad negautumėte smūgio, sumažėjus įtempimui medienos pluoštuose. Būkite atsargus su išmetamosiomis dujomis, alyvos garais ir pjuvenomis. Jei reikia, dėvėkite veido kaukę ar respiratorių. Nepjaukite vijoklinių ar šliaužiančių augalų ir (arba) nedidelio atžalyno (plonesnių nei 75 mm skersmens stiebų bei kamienų). Naudodamiesi gaminiu, visada laikykite jį abiem rankomis. Tvirtai laikykite grandininį pjūklą, jūsų pirštams apimant rankenas. Dešinioji plaštaka turi būti uždėta ant galinės rankenos, o kairioji - ant priekinės. Prieš jungdami variklį, įsitikinkite, kad pjovimo grandinėje nėra jokio daikto. Gaminį paleidžiant, grandinės

stabdys turi būti įjungtas (pilnai pastumtas į priekį).

Gaminio negalima modifikuoti ir naudoti su įtaisais ar prietaisais, kurių nerekomenduoja gaminio gamintojas. Netoli darbuotojo asmens būtinai turi būti laikoma pirmosios pagalbos vaistinėlė su didelių žaizdų tvarstymo priemonėmis bei dėmesį pritraukiančiomis priemonėmis (pvz., švilpukas). Didesnė pirmosios pagalbos vaistinėlė, kurioje daugiau priemonių, taip pat turi būti netoliese. Jeigu darbo vietoje nėra krintančių objektų pavojaus, darbuotojui gali kilti pagunda nusiimti šalmą, reikia nepamiršti, kad šalmas, ypač su antveidžiu iš tinklelio, gali padėti sumažinti galimybę susižeisti veidą ir galvą įvykus atatrankai. Naudodamiesi šiuo gaminiu, visada dėvėkite apsauginį šalmą. Atatrankos atveju šalmas su tinkliniu skydeliu gali padėti sumažinti pavojų susižaloti veidą ir galvą. Netinkamai įtempta grandinė gali nušokti nuo kreipiamosios juostos ir sukelti sunkų ar net mirtiną sužeidimą. Grandinės ilgis priklauso nuo grandinės temperatūros ir dėvėjimosi. Reguliariai tikrinkite grandinės įtempimą. - Rankenas reikia visada sausai nuvalyti, kad jos nebūtų suteptos alyva ir riebalais. Tepaluotos ir alyva išteptos rankenos slidžios, todėl galima nesuvaldyti gaminio. Norėdami išvengti pavojaus susižaloti palietus judamąsias dalis, visada būtinai išjunkite variklį, įjunkite grandinės stabdiklį ir atjunkite uždegimo žvakę. Patikrinkite, ar visos judančios dalys visiškai nustojo suktis.

Prieš palikdami įrenginį be priežiūros, prieš valant ar išimant susidariusį kamštį, prieš montuojant ar nuimant įtaisus, prieš tikrinant, prižiūrint ar naudojant krūmapjovę.

Darbo zonos paviršius priklauso tiek pat nuo atliktino darbo, kaip ir nuo medžio aukščio ar apdorotino gabalo. Pavyzdžiui, norint nuleisti medį, darbo plotas turi būti didesnis nei atliekant kitus pjūvius, t.y. pjaunant medžius rąstams ar pan. Darbuotojas turi žinoti apie viską, kas yra darbo plote ir valdyti visą padėtį. Nepjaukite stovėdami vienoje linijoje su kreipiamąja juosta ir grandine. Jeigu įvyktų atatranka, stovėdami ne vienoje linijoje apsisaugotumėte nuo grandinės smūgio į galvą ar kūną. Pjaudami nemosuokite pjūklu pirmyn-atgal: visą darbą palikite grandinei; ji turi būti aštri ir nemėginkite jos stumti per įpjovą. Nespauskite grandininio pjūklo pjovimo pabaigoje. Būkite pasiruošę perimti pjūklo svorį, kai jis pjaunant nustoja liestis į medieną. Priešingu atveju, galite sunkiai susižaloti. - Nestabdykite pjūklo per pjovimo operacijos vidurį. Pjūklas turi veikti, kol yra visiškai ištraukiamas iš įpjovos.

Asmeninės apsaugos priemonės

Profesionalams skirtos geros kokybės asmeninės apsaugos priemonės padės sumažinti darbuotojo sužeidimo riziką. Dirbant grandininiu pjūklu, reikia naudotis šiomis apsaugos priemonėmis:

Apsauginis šalmas

turi atitikti EN 397 standartą arba būti paženklintas CE

Klausos apsauga

turi atitikti EN 352-1 standartą arba būti paženklintas "CE"

Akių ir veido apsauga

turi būti paženklinta "CE" ir atitikti EN 166 standartą (apsauginiai akiniai) arba EN 1731 standartą (antveidžiai iš tinklelio)

Pirštinės

turi atitikti EN381-7 standartą arba būti paženklintas CE

Kojų apsauga (blauzdų)

turi atitikti EN381-5 standartą, būti paženklinta CE ir apsaugoti koją iš visų pusių.

Darbui grandininiu pjūklu skirtus apsauginius batus

• turi atitikti EN ISO 20345:2004 standartą ir būti pažymėti nuo grandininio pjūklo apsaugančio skydo simboliu, rodančiu atitikimą EN 381-3 standartui. (Jeigu žemės paviršius lygus ir nėra pavojaus suklupti ar užkliūti už atžalyno, nenuolatiniai darbuotojai gali mūvėti apsauginiais batais su plieno nosimi ir apsauginėmis blauzdinėmis, atitinkančiomis EN 381-9 standartą)

Darbui grandininiu pjūklu skirtos striukės viršutinės kūno dalies apsaugai

• turi atitikti EN 381-11 standartą arba būti paženklintas "CE"

SURINKIMAS

ĮSPĖJIMAS

Nenaudokite prietaiso, jei trūksta detalių ar jos yra apgadintos tol, kol jos nebus pakeistos. Nepaisydami šių įspėjimų, galite sunkiai susižaloti.

PJŪKLO GRANDINĖS IR KREIPIAMOSIOS JUOSTOS MONTAVIMAS

1. Mūvėkite apsauginėmis pirštinėmis.
2. Atleiskite grandinės stabdį.
3. Pateiktuoju kombinuotuoju veržliarakčiu atsukite juostos montavimo veržles.
4. Nuimkite grandinės gaubtą.
5. Nuimkite nuo gaminio juostą.
6. Uždėkite grandinę ant juostos tinkama kryptimi ir įsitikinkite, ar varomosios grandys juostos griovelyje yra sulygiuotos.
7. Pritvirtinkite juostą prie grandininio pjuklo ir uždėkite grandinę ant pavaros grandininio rato.
8. Vėl uždėkite grandinės gaubtą ir juostos montavimo veržles.
9. Rankomis užveržkite juostos montavimo veržles. Reikia, kad juostą būtų galima pajudinti grandinės įtempimo reguliavimui įgalinti.
10. Sureguliuokite grandinės įtempimą. Vadovaukitės skyrelyje "Grandinės įtempimo reguliavimas" pateiktais

nurodymais.

1. Palaikykite pjovimo juostos galą ir tvirtai priveržkite juostos surinkimo veržles.

GRANDINĖS ĮTEMPIMO REGULIAVIMAS

Žr. 331 psl.

1. Uždegimo jungiklį nustatykite į "O" (išjungta) padėtį.
2. Įsitikinkite, ar juostos montavimo veržlės būtų atlaisvintos tiek, kad jas galima būtų veržti rankomis.
3. Norėdami padidinti grandinės įtempimą, sukite grandinės įtempimo varžtą pagal laikrodžio rodyklę ir dažnai tikrinkite grandinės įtempimą. Norėdami sumažinti grandinės įtempimą, pasukite grandinės įtempimo varžtą prieš laikrodžio rodyklę ir dažnai tikrinkite grandinės įtempimą.
4. Grandinės įtempimas tinkamas, kai tarpas tarp grandinėje įtaisyto pjoviklio ir juostos yra 3-4 mm. Vidurinėje juostos apatinės pusės dalyje patraukite grandinę žemyn (atokiai nuo juostos) ir išmatuokite atstumą tarp juostos ir grandinės pjoviklių.
5. Užveržkite juostos montavimo veržles, sukdami pagal laikrodžio rodyklę.

PASTABA: Įprastai dirbant, grandinės temperatūra padidėja ir grandinė pailgėja. Reguliariai kontroliuokite grandinės įtempimą ir įtempkite ją iš naujo kiekvieną kartą, kai to reikia. Karštoje būklėje įtempta grandinė gali pasirodyti per įtempta, jai atvėsus. Įsitikinkite, ar grandinės įtempimas yra tinkamai nustatytas pagal instrukcijos specifikacijas.

EKSPLOATAVIMAS

DEGALAI IR BAKO PRIPILDYMAS

Visai saugus manipuliavimas degalais

APĖJIMAS

Prieš pildydami baką, visada išjunkite variklį. Niekada nepripilkite įrankio bako, kurio variklis veikia ar yra dar karštas. Prieš jungdami variklį, pasitraukite bent 10 m atstumu nuo tos vietos, kur jūs pripylėte baką degalų. Nerūkykite! Šio įspėjimo nesilaikymas gali sukelti sunkių kūno sužalojimų.

ĮSPĖJIMAS

Įsitikinkite, kad įrankyje nėra degalų nutekėjimo. Jei kuras ištekėjęs, prieš naudodami šį produktą kuro išvalykite, kad nekiltų gaisras ar nesusidegintumėte.

Su kuru visada elkitės atsargiai; jis yra labai degus. Degalų baką visada pildykite lauke, atokiai nuo galimo uždegimo šaltinio. Venkite įkvėpti degalų garų. Venkite, kad benzinas ar alyva patektų ant jūsų odos. Patekus, nedelsiant nuplaukite muilu ir gausiu kiekiu vandens. Ypač venkite bet kokio benzino ar alyvos patekimo į akis. Jei benzinas ar alyva pateko į jūsų akis, tai tuoj pat praplaukite jas švariu vandeniu. Jei jose lieka dirginimas, tai nedelsdami pasitarkite su gydytoju.

Degalų maišymas

Jūsų prietaisas veikia su 2 taktų varikliu, kuriam reikia benzino ir sintetinės alyvos 2 taktų varikliams mišinio (santykis 2 proc.). Maišykite benziną be švino ir alyvą 2 taktų varikliams švariame inde, kuris oficialiai skirtas benzinui laikyti. Variklis veikia naudojant automobiliams skirtą benziną be švino, kurio oktaninis skaičius ne mažesnis nei 91 (IR+M/2). Draudžiama naudoti bet kokį iš anksto paruoštą benzino ir tepalo mišinį, kurį galima įsigyti degalinėse, įskaitant mopeduose, motocikluose naudoti skirtą iš anksto paruoštą benzino ir tepalo mišinį. Naudokite kokybišką tepalo dvitakčiams varikliams mišinį, skirtą oru aušinamiems varikliams. Nenaudokite automobilinio tepalo ar dvitakčiams vandens varikliams skirto tepalo. Įmaišykite 2 % alyvos į benziną, t. y. santykiu 50:1. Prieš kiekvieną bako pripildymą gerai maišykite degalus. Maišykite degalus mažais kiekiais. Nenaudokite daugiau nei vieno mėnesio naudojimosi ekvivalento. Patartina naudoti 2-jų ciklų tepalą su stabilizatoriumi.

PASTABA: Tam atvejui, jei naudojant oksiduotą kurą (kai kuro oksidantų daugiau, nei išvardintas aukščiau leidžiamas kiekis), atsiras kuro sistemos ar instrumento veikimo problemų, gamintojas garantijos nesuteikia.

Kuro bako pildymas

Išvalykite degalų baką aplink dangtelį, kad išvengtumėte bet kokio degalų užteršimo. Lėtai atlaisvinkite kuro bako dangtelį. Atsargiai pilkite degalų mišinį į baką, vengdami jo išsiliejimo. Prieš užsukdami dangtelį iš naujo, išvalykite tarpiklį ir įsitikinkite, kad jis yra geros būklės. Tuoj pat grąžinkite degalų bako dangtelį į vietą ir tvirtai užsukite jį. Nušluostykite išsiliejusius degalus.

PASTABA: Pirmą kartą naudojant ir po pirmojo naudojimo variklis gali dūdyti – tai normalu.

GRANDINĖS TEPIMO ALYVOS ĮPILIMAS

ĮLEIDIMAS

Jokiu būdu nenaudokite įrankio, jei nėra įpilta grandinės tepalo. Jeigu pjūklo grandinė veikia nesutepta, kreipiamoji juosta ir pjūklas gali būti pakenkti. Todėl nepaprastai svarbu dažnai ir kaskart prieš pradedant naudotis gaminiu tikrinti alyvos lygį.

1. Išvalykite paviršių apie alyvos bakelio dangtelį, kad neužterštumėte tepalo.
2. Nusukite ir nuimkite dangtelį nuo alyvos bakelio.
3. Įpilkite alyvos į bakelį ir stebėkite alyvos lygio matuoklį. Pasirūpinkite, kad pilant į bakelį alyvą, į ją nepatektų jokių nešvarumų.
4. Vėl uždėkite ir užsukite alyvos bakelio dangtelį.

Nušluostykite ištiškusią alyvą.

1. Pripylus pilną alyvos bakelį, gaminį galėsite naudoti 20–40 min.

PASTABA: Gaminiui veikiant, iš tinkamai veikiančios grandinės ir strypo tepimo sistemos turi lašėti alyva. Norint patikrinti, kaip veikia grandinės ir strypo tepimo sistema, reikia nukreipti grandinės galiuką į šviesų paviršių, pavyzdžiui, į laikraštį. Po kurio laiko ant šviesaus paviršiaus turi būti matoma ryški alyvos linija.

Rekomenduojama grandinės tepimo alyva

Gamintojas rekomenduoja naudoti tik „Ryobi“ grandininių pjūklų tepimo alyvą. (Galima įsigyti įgaliotajame techninio aptarnavimo centre)

GAMINIO PALEIDIMAS

Užvedimo būdas skiriasi pagal tai, ar variklis yra šaltas ar šiltas.

ĮSPĖJIMAS

Laikykitės iš kairės pjovimo juostos pusės. Niekuomet neperženkite grandininio pjūklo ar pjovimo grandinės; niekuomet nesilenkite prie grandinės trajektorijos.

• Padėkite gaminį ant lygaus žemės paviršiaus ir patikrinkite, ar netoliese nėra daiktų ar kliūčių, kurios gali kliudyti strypą ar grandinę. Tvirtai laikykite priekinę rankeną savo kairiąja ranka ir padėkite savo dešinę koją ant užpakalinės rankenos pagrindo.

Šalto variklio užvedimas:

Žr. 317-319 psl. 1. Pasukite variklio užvedimo mygtuką į įjungimo (ON) padėtį. 2. Atgal traukdami svirtį / rankenos apsaugą, patikrinkite, ar grandinės stabdis yra nustatytas „BRAKE“ padėtyje. 3. Bent 10 kartų iki galo nuspauskite ir atleiskite pripildymo pompą. 4. Iki galo ištraukite droselinės sklendės svirtį į visiško uždarymo padėtį. 5. Kai temperatūra yra aukštesnė nei 10 °C, traukite starterio rankeną, kol variklis bando paleisti, bet ne daugiau kaip 3 kartus. Kai temperatūra yra žemiau 10 °C, traukite starterio rankeną, kol variklis bando paleisti, bet ne daugiau kaip 5 kartus. 6. Iki galo įstumkite droselinės sklendės svirtį. 7. TRAUKITE rankinį starterį tol, kol variklis užsiveda. 8. Nuspauskite spragtuko atleidimo mygtuką ir suspauskite droselio spragtuką, tada atleiskite droselio spragtuką, kad variklis vėl veiktų tuščiąja eiga. 9. Gaminys turi 15 - 30 sekundžių veikti tuščiąja eiga. 10. Prieš didindami variklio greitį ar pjaudami medieną: Atgal traukdami svirtį / rankenos apsaugą, patikrinkite, ar grandinės stabdis yra nustatytas darbo (Run) padėtyje.

ATSARGIAI

Iki galo neatleidus droselio, kai grandinės stabdiklio svirtis yra stabdymo padėtyje, bus smarkiai sugadintas gaminys. Niekuomet nelaikykite akceleratoriaus mygtuko nuspausto, kai stabdys yra įjungtas.

Šilto variklio užvedimas:

Žr. 327 psl.

1. Pasukite variklio užvedimo mygtuką į įjungimo (ON) padėtį.
2. Atgal traukdami svirtį / rankenos apsaugą, patikrinkite, ar grandinės stabdis yra nustatytas „BRAKE“ padėtyje.
3. Iki galo ištraukite droselinės sklendės svirtį į visiško uždarymo padėtį, paskui iki galo ją įstumkite.
4. Traukite starterio rankeną, kol variklis pradės veikti, tačiau ne daugiau kaip 5 kartus. Nuspauskite spragtuko atleidimo mygtuką ir suspauskite droselio spragtuką, tada atleiskite droselio spragtuką, kad variklis vėl veiktų tuščiąja eiga. Jeigu variklio negalima paleisti po 5 patraukimų, reikia panaudoti šalto variklio paleidimo procedūrą.
5. Prieš didindami variklio greitį ar pjaudami medieną: Atgal traukdami svirtį / rankenos apsaugą, patikrinkite, ar grandinės stabdis yra nustatytas darbo (Run) padėtyje.

VARIKLIO IŠJUNGIMAS

Atleiskite akceleratoriaus mygtuką ir leiskite varikliui sulėtėti. Kad išjungtumėte variklį, perjunkite jungiklį į "O", išjungimo padėtį. Nedėkite grandininio pjuklo ant žemės, kol grandinė sukasi. Geresnei apsaugai įjunkite grandinės stabdį, kai jūs nenaudojate grandininio pjuklo.

Jei jungiklis neišjungia grandininio pjuklo, tai patraukite droselio svirtį, kol ji išeis iki galo (maksimaliai uždaryta droselio padėtis) ir įjunkite grandinės stabdį varikliui sustabdyti. Jei jungiklis neleidžia išjungti grandininio pjuklo, perjungus jį į išjungimo padėtį "O", tai prieš naudodami savo grandininį pjuklą iš naujo, tegul jis bus pataisytas, kad būtų išvengta darbo pavojingomis sąlygomis ir jūsų sunkaus sužalojimo.

PASTABA: Baigus naudoti gaminį, būtinai reikia sumažinti talpyklos slėgį atsukant ir vėl užsukant grandinės tepalų ir kuro bako dangtelius. Prieš padėdami įrankį saugojimo vietoje, leiskite varikliui atvėsti.

GAMINIO LAIKYMAS

Grandininį pjuklą laikykite dešiniąja plaštaka paėmę už galinės rankenos, o kairiąja - už priekinės. Abiem plaštakomis, visais pirštais tvirtai suimkite ir laikykite grandininio pjuklo rankenas. Priekinę rankeną būtinai reikia laikyti kairiąja plaštaka, nykščiu apkabinus rankenos apatinę dalį.

GRANDINĖS STABDŽIO PATIKRA IR VALDYMAS

1. Įjunkite grandinės stabdį sukdami kairiąją plaštaką apie priekinę rankeną. Grandinei greitai sukantis, plaštakos gubriu pastumkite grandinės stabdžio svirtį / plaštakos apsauginį įtaisą link juostos. Jokiu būdu neatitraukite ne

vienos plaštakos nuo pjuklo rankenų.

1. Sugriebdami už grandinės stabdžio svirties viršutinės dalies / plaštakos apsauginio įtaiso ir traukdami link priekinės rankenos, kol pasigirs spragtelėjimas, vėl nustatykite grandinės stabdį į veikimo padėtį.

ĮSPĖJIMAS

Jei grandinės stabdis nesustabdo grandinės staigiai arba jei stabdis neužsifiksuoja veikimo pozicijoje, prieš naudodami prietaisą, nuneškite jį pataisyti techninio aptarnavimo centrą.

ĮSPĖJIMAS

Atleidus droselio spragtuką ir varikliui veikiant tuščiąja eiga, grandinė neturi judėti. Jeigu ji ir toliau juda, gaminį naudojantis asmuo gali sunkiai susižaloti. Nenaudokite gaminio, atiduokite jį įgaliotajam techninio aptarnavimo centrui, kad sureguliuotų specialistai.

MOVOS PATIKRA

1. Atleiskite grandinės stabdį patraukdami grandinės stabdžio svirtį / rankų apsaugos įtaisą iki priekinės rankenos, kol pasigirs spragtelėjimas.
2. Variklis turi kurį laiką veikti tuščiąja eiga. Įsitikinkite, ar pjuklo grandinė nesisuka. Jei varikliui veikiant tuščiąja eiga pjuklo grandinė sukasi, gali būti pažeista sankaba. Neeksploatuokite įrenginio. Grąžinkite jį įgaliotajam techninio aptarnavimo centrui, kad profesionalai sureguliuotų.
3. Pusiau nuspauskite droselio spragtuką ir paleiskite gaminį veikti vidutiniu greičiu. Pjuklo grandinė turėtų sklandžiai suktis, jeigu mova yra geros darbinės būklės.

PALEIDIMAS IŠ NAUJO PO ILGO IR INTENSYVAUS NAUDOJIMO

Ilgai naudoję grandininį pjuklą, leiskite jam 3-5 minutes paveikti tuščiąja eiga įjungę grandinės stabdiklį, kad priverstinė oro aušinimo sistema atvėsintų įkaitusį variklį.

Taip išvengsite potencialaus karščio streso ir galimo aukšto tam tikrų variklio komponentų (pvz., uždegimo sistemos ir karbiuratoriaus) įtempimo.

Dėl to, visiškai išjungus variklį, grandininį pjuklą gali būti sunku vėl užvesti, ir tai - visiškai normalu. Prieš paleidžiant iš naujo, variklis turi atvėsti.

Atatrankos priežastys ir darbuotojo prevencija:

Jei pjovimo juosta paliečia kokį nors daiktą arba jei pjovimo grandinė yra suspaudžiama ar užblokuojama medienoje pjovimo metu, tai gali atsirasti atatranka.

Kai kuriais atvejais, pjuklo galiukui susilietus su kitais paviršiais, gali įvykti staigi atbulinė reakcija: atatrankos jėga gali priversti kreipiamąją juostą pašokti aukštyn ir pasislinkti atgal link darbuotojo asmens.

Grandininio pjuklo kreipiamosios juostos viršaus suspaudimas gali kreiptuvą staiga nukreipti atgal į operatorių.

Kiekvienu atveju jūs galite prarasti grandininio pjuklo kontrolę ir sunkiai susižaloti. Nesitikėkite vien tik apsaugos priemonių, integruotų jūsų grandininiame pjukle. Taip pat

jums reikia imtis kitų priemonių nelaimingų atsitikimų ar sužalojimų rizikai išvengti.

Atatranka įvyksta dėl įrankio netinkamo naudojimo ir (arba) neteisingai atliekamų darbo procedūrų ar netinkamų sąlygų, ir jos galima išvengti ėmusis reikiamų atsargumo priemonių, kaip nurodyta toliau:

■ Abiem rankomis, visais pirštais tvirtai suimkite ir laikykite grandininio pjuklo rankenas ir atsistokite į tokią padėtį, kad kūnas ir ranka atlaikytų atatrankos jėgas. Darbuotojas gali valdyti atatrankos jėgas, jeigu imasi reikiamų atsargumo priemonių. Neleiskite pjūklui laisvai judėti. Neužsimokite per plačiai ir nepjaukite virš pečių aukščio. Tai padės apsisaugoti nuo netyčinio sąlyčio su pjūklo galiuku ir geriau valdyti grandininį pjūklą kilus nenumatytoms situacijoms. Juostas ir grandines keiskite tik gamintojo nurodytais analogais. Naudojant netinkamas juostas ir grandines, grandinė gali sutrūkti ir (arba) gali išsivystyti atatrankos jėga. Vadovaukitės pjūklo grandinės gamintojo priežiūros nurodymais. Sumažinus gylio matuoklio aukštį, gali padidėti atatranka.

TINKAMŲ ELEMENTARIŲ MEDŽIO NULEIDIMO, ŠAKŲ GENĖJIMO IR SKERSINIO PJOVIMO BŪDŲ INSTRUKCIJOS

Supratimas apie medienoje veikiančias jėgas

Turint supratimą apie kryptinius slėgius ir įražas medienoje, galima sumažinti spaudimą arba bent jau jo tikėtis pjaunant. Įtempta mediena reiškia, jog plaušai yra draskomi ir pjaunant šiame plote, pjūklui skrodžiant medieną, įranta ar įpjova bus linkusi atsiverti. Jeigu rąstas atremtas ant malkų pjovimo ožio, o jo galas pakibęs neparemtas, dėl išsikišusio rąsto svorio, kuris tempia plaušą, viršutiniame paviršiuje susidaro įtampa. Panašiai, rąsto apatinė pusė bus suspausta ir plaušai stumiami kartu. Jeigu pjūvis daromas tame plote, įranta atliekant pjūvį bus linkusi užsidaryti. Tai suspaudžia pjūklo asmenį.

Medžio nuleidimas

Kai medžių pjovimo malkoms ir nuleidimo darbus vienu metu atlieka du ar daugiau asmenų, medžio nuleidimo darbus reikia atskirti nuo pjovimo malkoms atstumu, kuris yra mažiausiai dukart didesnis už nuleidžiamo medžio aukštį. Medžių negalima nuleisti taip, kad jie keltų pavojų žmonėms, atsitrenktų į elektros perdavimo linijas ar keltų žalą turtui. Medžiui prisilietus prie elektros perdavimo linijos, apie tai būtina nedelsiant pranešti už šią liniją atsakingai įmonei.

Jei žemės sklypas yra nuožulnus, tai visuomet būkite žemės sklypo viršuje, kadangi yra rizika, kad medis po kirtimo nuris ar nuslys nuo šlaito apačion.

Prieš pradedant pjovimo darbus, būtina numatyti ir išvalyti atsitraukimo takelį. Atsitraukimo takelis turi driektis atgal ir įstrižai numatomos medžio kritimo trajektorijos galinėje pusėje.

Prieš pradedant nuleidimą, reikia apžiūrėti, kurią pusę medis natūraliai palinkęs, kaip išsidėsčiusios stambesnės

šakos ir kokia kryptimi pučia vėjas, kad būtų galima įvertinti, į kurią pusę medis kris.

Nuo pjaunamo medžio pašalinkite nešvarumus, akmenis, atplyšusią žievę, vinis, kabes ir vielą.

Nebandykite leisti medžių, kurie yra supuvę arba sužaloti vėjo, gaisro, žaibo ir pan. Tai nepaprastai pavojinga ir tokius darbus privalo vykdyti tik profesionalūs medžių genėtojai.

Pakirtimas

Žr. 323 - 324 p.

Statmenai medžio kritimo trajektorijai atlikite 1/3 medžio skersmens dydžio įkirtimą. Pirma atlikite apatinį horizontalų pakirtimą. Tai padės išvengti pjūklo grandinės ar kreipiamosios juostos suspaudimo atliekant antrą įkirtimą.

Nuleidimo įpjova

Žr. 323-324 p.

Nuleidimo įpjovą atlikite mažiausiai 50 mm /2 col. aukščiau nei horizontalus įkirtimas. Nuleidimo įpjova turi būti lygiagreti horizontaliam įkirtimui. Nuleidimo įpjovą darykite tokią, kad liktų pakankamai medienos, kuri atliktų lanksto vaidmenį. Medienos lankstas neleidžia medžiui išlinkti ir nukristi netinkama kryptimi. Nepjaukite per lankstą.

Kai nuleidimas priartėja prie lanksto, medis turėtų pradėti kristi. Jeigu kyla įtarimas, kad nuleidžiant medis gali kristi nepageidaujama kryptimi arba susvyruoti atgal ir suvaržyti pjūklo grandinę, liaukitės pjovę, kol prieš atliekant nuleidimo įpjovą įsikite medienos, plastiko ar aliuminio pleištus, kad atvertumėte įpjovą ir nuleistumėte medį pageidaujama kritimo trajektorija.

Medžiui pradėjus kristi, ištraukite grandininį pjūklą iš įpjovos, sustabdykite variklį, padėkite pjūklą ir atsitraukite numatytu takeliu. Saugokitės iš viršaus krintančių šakų ir būkite atsargūs, kad neužkliūtumėte ir išsilaikytumėte ant kojų.

Atramos šaknų pjovimas

Žr. 324 psl.

Atramos šaknis yra didelė šaknis, išeinanti iš medžio kamieno ir pasiekianti žemę. Prieš imdamiesi medžio kirtimo, nupjaukite dideles šaknis. Visų pirma atlikite horizontalią įpjovą atramos šaknyje ir po to vertikalią įpjovą. Pašalinkite taip nupjautą dalį iš darbo ploto. Pašalinę atramos šaknis, imkitės medžio kirtimo.

Stūmimo jėga ir traukimo jėga

Žr. 325 psl.

Reakcijos jėga visuomet veikia priešinga kryptimi, nei pjovimo grandinės sukimosi kryptis. Todėl, pjaudamas apatiniu juostos kraštu, naudotojas privalo būti pasiruošęs suvaldyti gaminį, kuris yra linkęs pradėti judėti (pajudėti pirmyn). Visada tvirtai užfiksuokite amortizavimo smaigį, kad išvengtumėte tokio judėjimo. Pjaunant išilgai viršutinio krašto, gaminys gali būti atšokti atgal (naudotojo link). Norėdami to išvengti, užtikrinkite, kad pjaunant išilgai viršutinio krašto, grandinė nebūtų suspausta.

Pjūklui įstrigus įpjovoje

Sustabdykite grandininį pjūklą ir pasirūpinkite, kad jis būtų nepavojingas. Nebandykite jėga traukti grandinės ir juostos iš įpjovos, nes dėl to gali nutrūkti grandinė,

susvirduliuoti atgal ir atsitrenkti į darbuotoją. Ši situacija paprastai susidaro, nes medis netinkamai atremtas ir reikia užbaigti pjūvį veikiant spaudimui, tuo būdu suspaudžiant ašmenis. Jeigu reguliuojant atramą, juostos ir grandinės nepavyksta išlaisvinti, įkiškite medinius pleištus ar svertą, kad atvertumėte įpjovą ir išlaisvintumėte pjūklą. Jokiu būdu nebandykite paleisti grandininio pjūklo, kai kreipiamoji juosta jau yra įpjovoje ar įrantoje.

Rąstų pjovimas

Žr. 325 psl.

Rąstų pjovimas - tai jų sukapojimas atitinkamo ilgio gabalais. Svarbu, kad tvirtai stovėtumėte ir svoris būtų tolygiai pasiskirstęs ant abiejų kojų. Kai yra galimybė, rąstą reikėtų pakelti ir atremti šakomis, kitais rąstais ar ramščiais. Vadovaukitės paprastais nesudėtingo pjovimo nurodymais. Kai rąstas atremtas visu ilgiu, jis pjaunamas nuo viršaus (pjovimas iš viršaus).

Kai rąstas atremtas viename gale, pjaukite 1/3 jo skersmens iš apatinės pusės (pjovimas iš apačios). Tada atlikite galutinį pjovimą, pjaudami iš viršaus, kad viršutinis pjūvis susidurtų su apatiniu pjūviu.

Kai rąstas atremtas abiejuose galuose, pjaukite 1/3 jo skersmens iš viršaus (pjovimas iš viršaus). Tada atlikite galutinį pjovimą, 2/3 skersmens pjaudami iš apačios, kad apatinis pjūvis susidurtų su pirma įpjova.

Pjaudami medį rąstams šlaite, būtinai stovėkite įkalnėje. Pjaunant skersai tam, kad visiškai valdytumėte padėtį, atleiskite pjovimo spaudimą baigdami atlikti įpjovą, tačiau tvirtai laikykite suėmę grandininį pjūklą už rankenų. Neleiskite grandinei susiliesti su žeme. Baigę pjovimą, palaukite, kol pjūklo grandinė visiškai sustos ir tik tada perkelkite grandininį pjūklą į pageidaujamą vietą. Pereinant nuo medžio prie medžio variklį būtina sustabdyti.

Medžio genėjimas

Žr. 326 psl.

Genėjimas - tai šakų nukapojimas nuo nuleisto medžio. Genėdami, stambesnes apatines šakas palikite nenukapotas, kad rąstas nesiremtų tiesiai į žemę. Mažas šakeles nukapokite vienu pjūviu. Įtempio veikiamas šakeles reikia pjauti iš apačios į viršų, kad nesulinktų grandininis pjūklas.

Atsokanti šaka

Žr. 326 psl.

"Botagas" yra šaka, išrautas kelmas arba medelis, kurį sulenkė kitas medžio gabalas tokiu būdu, kad jis staiga išsitiesia, kai pjaunamas arba nuimamas medžio gabalas, kuris jį sulaiko.

Išrautas nukirsto medžio kelmas kelia didelę riziką išsitiesti ir sugriūti vertikalia padėtimi pjaunant, kad jis būtų atskirtas nuo kamieno. Dėmesio "botagams" - jie pavojingi. Nebandykite pjauti sulinkusių šakelių ar įtemptų strampų, jei nesate parengti ir kompetentingi tai daryti profesionaliai.

GABENIMAS IR LAIKYMAS

Išjunkite variklį, junkite grandinės stabdiklį ir atjunkite nuo uždegimo žvakės laidą. Prieš padedami laikyti arba gabenti palaukite, kol įrenginys visiškai atvės.

Nuo įrankio nuvalykite visas pašalines medžiagas. Išpilkite visus bake likusius degalus į indą, oficialiai skirtą benzinui laikyti. Nepamirškite tinkamai užsukti ir priveržti degalų bako dangtelį. Tegul variklis sukasi, kol jis sustoja. Tai leidžia pašalinti visus degalus, kurie galėtų išgaruoti ir palikti sakingas nuosėdas kontūre. Išpilkite visą pjovimo juostos ir grandinės alyvą į indą, oficialiai skirtą alyvai laikyti. Reikia nepamiršti tinkamai pakeisti ir užsukti grandinės tepalo bako dangtelį. Prieš padedami įrankį sandėlyje ar paruošdami gabenimui, uždėkite kreipiamosios juostos gaubtą. Laikykite vėsioje, sausoje, gerai vėdinamoje ir vaikams nepasiekiamoje vietoje. Nelaikykite jo arti tokių koroziją sukeliančių reagentų kaip cheminės sodininkystės medžiagos arba druskos, naudojamos prieš apledėjimą. Nelaikykite lauke. - Nešant gaminį trumpą atstumą (iš vieno darbo ploto į kitą), būtina įjungti grandinės stabdį, kad grandinė nepajudėtų. Ruošiant gabenimui, gaminį reikia įtvirtinti, kad neišdurtų arba nenukristų, taip apsaugant žmones nuo sužeidimų ir gaminį nuo apgadinimų. - Jeigu neišjungtas variklis, įrenginį nešti arba gabenti draudžiama.

Remkitės nacionaliniais ir vietiniais įstatymais dėl degalų saugojimo ir manipuliavimo jais. Jūs galite panaudoti likusius degalus kitame dviejų taktų varikliu aprūpintame įrankyje.

PRIEŽIŪRA

Pasirūpinkite, kad gaminys būtų tinkamos darbinės būklės.

ĮSPĖJIMAS

Keitimui naudokite tik originalias gamintojo atsargines dalis. Neoriginalios dalys gali būti sužeidimų ir įrenginio blogo veikimo priežastis, ir dėl to gali būti anuliuotas garantinis pažymėjimas.

ĮSPĖJIMAS

Aptarnavimą atlikti būtina itin atidžiai, todėl rekomenduojame, kad techninę apžiūrą vykdytų kvalifikuotas specialistas. Jei reikia atlikti techninio aptarnavimo darbus, nugabenkite gaminį į įgaliotą techninio aptarnavimo centrą. Atlikdami prietaiso techninę priežiūrą, keitimui naudokite tik originalias, prietaiso gamintojo atsargines dalis.

ĮSPĖJIMAS

Prieš atlikdami gaminio patikros, valymo arba techninės priežiūros darbus, išjunkite variklį, junkite grandinės stabdiklį ir atjunkite nuo uždegimo žvakės laidą. Šių nurodymų nesilaikymas gali tapti sunkių sužeidimų ar didelių materialinių nuostolių priežastimi.

Gaminį reguliuoti ar taisyti patiems galima tik tiek, kiek aprašyta šiame vadove. Dėl kitų remonto darbų

kreipkitės į įgaliotą techninio aptarnavimo centrą.

Dėl netinkamos priežiūros gali sutrūkti grandinė ir netinkamai veikti kitos saugos funkcijos, taip padidinant sunkaus sužeidimo galimybę. Grandininis pjūklas turi būti profesionaliai prižiūrimas ir saugus. Saugiai pagaląsti grandinę gali tik įgudęs specialistas, todėl gamintojas primygtinai rekomenduoja susidėvėjusią ar atsipalaidavusią grandinę pakeisti nauja, kurią galima įsigyti iš "Ryobi" techninės priežiūros bei aptarnavimo centro. Dalies numeris nurodytas šiame instrukcijų vadove pateiktoje gaminio specifikacijų lentelėje. Atsipalaidavusi grandinė: Pakeiskite nauja. Galima įsigyti įgaliotajame techninio aptarnavimo centre. Partijos nr. Žr. šiame vadove esantį „Įrenginio specifikacijų" skyrių. Vadovaukitės tepimo bei grandinės įtempimo patikros ir reguliavimo nurodymais. Po kiekvieno naudojimo, išvalykite įrenginį sausu švelnaus audinio gabalėliu. Dažnai tikrinkite visas veržles, varžtus ir sraigtus, ar jie tvirtai laikosi ir ar įranga yra saugios darbo būklės stovyje. Bet kurią apgadintą detalę leidžiama remontuoti arba keisti tik autorizuotame aptarnavimo centre.

KREIPIAMOSIOS JUOSTOS IR PJŪKLO GRANDINĖS KEITIMAS

Žr. 329-330p. 1. Stabdykite įrenginį. Mūvėkite apsauginėmis pirštinėmis. 2. Atleiskite grandinės stabdį. 3. Pateiktuoju kombinuotuoju veržliarakčiu atsukite juostos montavimo veržles. 4. Nuimkite grandinės gaubtą. 5. Nuimkite nuo įrankio juostą ir pjūklo grandinę. 6. Naują grandinę uždėkite ant juostos teisinga kryptimi ir patikrinkite, ar pavaros švaistikliai juostos griovelyje sulygiuoti. 7. Pritvirtinkite juostą prie grandininio pjūklo ir uždėkite grandinę ant pavaros grandininio rato. 8. Vėl uždėkite grandinės gaubtą ir juostos montavimo veržles. 9. Rankomis užveržkite juostos montavimo veržles. Reikia, kad juostą būtų galima pajudinti grandinės įtempimo reguliavimui įgalinti. 10. Sureguliuokite grandinės įtempimą. Vadovaukitės skyrelyje, "Grandinės įtempimo reguliavimas" pateiktais nurodymais. 11. Palaikykite pjovimo juostos galą ir tvirtai priveržkite juostos surinkimo veržles.

ORO FILTRO VALYMAS

Žr. 333-334 psl.

1. Paspauskite oro filtro gaubto viršuje esančią rankenėlę ir sukite ją prieš laikrodžio rodyklę, kad atlaisvintumėte. Pakelkite ir nuimkite oro filtro gaubtą; padėkite jį į šalį.
2. Išpūskite ir šepetėliu išvalykite kuo daugiau nešvarumų ir pjuvenų, susikaupusių aplink karbiuratorių ir kamerą.

PASTABA: Droselinės sklendės svirtis būtinai turi būti visiško uždarymo padėtyje, kad nebūtų užterštas karbiuratorius.

1. Pateiktuoju kombinuotuoju raktu arba atsuktuvu plokščiu galu atsukite varžtą, kuriuo yra pritvirtintas oro filtras.
2. Dėkite atsuktuvą plokščiu galu tarpasėliui ir sukite, kad nuimtumėte oro filtrą.
3. Nuimkite oro filtrą iš savo korpuso.

Pasirinkite vieną iš šių valymo būdų:

Greitam valymui atlikti stuktelėkite filtrą į lygų ir plokščią paviršių, kad nusikratytumėte dulkių ir nešvarumų maksimumą. Norėdami kruopščiau išvalyti, išplaukite šiltame muiluotame vandenyje. Išplaukite ir palikite jį gerai išdžiūti. - Pakeiskite oro filtrą nauju kas 25 darbo valandas.

PASTABA: Oro filtrą taip pat galima valyti suslėgtuoju oru (visada dėvėkite akių apsaugas, kad nesusižalotumėte akių).

1. Vėl sumontuokite filtrą, užtikrindami, kad oro filtro akutės būtų tinkamai sulygiuotos ir nustatytos.
2. Uždėkite oro filtro dangtį. Paspauskite rankenėlę ir sukite pagal laikrodžio rodyklę, kad užfiksuotumėte.
3. Valykite priešfiltrį kas 25 pilnus degalų bako užpildymus arba, jei reikia, anksčiau. Nuimkite variklio gaubtą, starterį ir ventiliatoriaus korpuso skydą, kad galėtumėte pasiekti variklio karteryje esantį priešfiltrį. (Žr. 335 - 337 psl.)

PASTABA: Jei džiovinimui naudojate oro žarną, pūskite iš abiejų filtro pusių.

ĮSPĖJIMAS

Niekada nenaudokite variklio be oro filtro. Prieš grąžindami dalis į savo vietas, įsitikinkite, kad oro filtras teisingai įrengtas savo vietoje korpuse.

GRANDINĖS STABDŽIO APŽIŪRA IR VALYMAS

Žr. 332 psl.

Grandinės stabdžio mechanizmas turi būti visada švarus: nuo švaistiklių reikia reguliariai šepečiu nubraukti nešvarumus. Po kiekvieno grandinės stabdžio valymo reikia patikrinti, kaip jis veikia. Papildomos informacijos ieškokite šio vadovo skyriuje „Naudojimas - Grandinės stabdiklio tikrinimas ir naudojimas".

VARIKLIO GREIČIO IR KARBURIATORIAUS REGULIAVIMAS

ĮSPĖJIMAS

Netinkamai sureguliuotas karbiuratorius gali padidinti sužeidimų, mirčių nelaimingų atsitikimų ar gaminio sugadinimo pavojų. Jei reikia sureguliuoti karbiuratorių, nugabenkite gaminį į įgaliotąjį techninio aptarnavimo centrą.

PRIEŽIŪROS TVARKARAŠTIS

Kasdiené patíkra
Kuro mišinys	Priěs kiekvióna naudojímá
Strypo sutepima Pries kiev	viena naudiojma
Grandinés jtempima	Pries kiekviena naudiojmair dažnai
Sankabos jjungimas(grandiné nejuda esantušciosios eigos greiciui)	Pries kiekviena naudiojma
Grandinés astrum Pries kiekviena naudiojma, vizualinenpatikra
Ar nera sugadintu daliu	Pries kiekviena naudiojma
Ar nera atsipalaidavusiupsaustuku	Pries kiekviena naudiojma
Ar nera atsipalaidavusiudetaliu	Pries kiekviena naudiojma
Grandinés stabdžiofunkcija	Pries kiekviena naudiojma
Kuro nutekëjimams Pries kieviena naudiojma

PATIKRINKITE IR IŠVALYKITE:

Apsagas Prieš kiekviena naudojima
Visa pjūkla	Kiekviena karta priesnaudojant
Oro filtras Kas 5 valandas*
Pjovimo graninésstabdys	Kas 5 valandas*
Pakeiskite kuro filtrā Karta	per metus
Pakeiskite kuro filtrā Karta	per metus

*Veikimo valandos

SALUTINIAI PAVOJAI

Net naudojant gaminį pagal nurodymus, neįmanoma visiškai atmesti visų pavojaus veiksnių. Gali kilti toliau nurodyti pavojai, todėl operatorius turi būti itin dėmesingas, kad išvengtų šių dalykų:

Vibracijos sukeltas sužalojimas. Kiekvieną darbą atlikite jam skirtu įrankiu, naudokite atitinkamas rankenas ir ribokite darbo bei buvimo sveikatai žalingoje aplinkoje laiką. Ilgai būnant triukšme, galima pakenkti klausai. Dėvėkite akių apsaugą ir ribokite poveikio trukmę. - Prisilietimas prie atvirpjuklo grandinės dantukų (įsipjovimo pavojus). Nenumatytas, staigus apsago kreiptuvo judėjimas (įsipjovimo pavojus). Pjuklo grandinės išmetamos dalys (pjovimo / įpurskimo pavojai). Pjaunant ruošinį iššokančios dalys (medienos skiedros, atplaišos, šipuliai). Pjovimo dulkių, benzininio variklio dalelių ar išmetamųjų dujų įkvėpimas. Odos prisilietimas prie benzino/tepalo.

RIZIKOS MAŽINIMAS

Turime pranešimų, kad vibracija nuo ranka laikomų įrankių kai kuriems asmenims gali turėti neigiamos įtakos vystantis Raynaud sindromui. Šios ligos požymiai yra pirštų dilgčiojimas, nutirpimas ir pabalimas, paprastai pasireiškiantis nuo šalčio. Šie simptomai vystosi dėl paveldimų veiksnių, nesisaugant nuo šalčio ir drėgmės, dėl mitybos, rūkymo ir darbo praktikos. Operatorius gali imtis šių priemonių, kurios gali sumažinti vibracijos poveikį:

Apsirenkite kuo šilčiau šaltu oru. Naudojant gaminį, reikia mūvėti pirštines, kad plaštakos ir riešai neatsaltų. Turime pranešimų, kad Raynaud sindromas labiausiai vystosi nuo šalto oro sąlygų. Po darbo kiekvieną kartą pasportuokite, kad pagerėtų kraujo apytaka; dažnai darykite darbo pertraukas. Apribokite darbo laikotarpį per dieną. Apsauginės pirštinės, kurias galima įsigyti iš mažmenininkų, prekiaujančių profesionaliais grandininiais pjuklais, yra skirtos specialiai dėvėti dirbant grandininiu pjuklu ir apsaugo rankas, leidžia gerai suimti pjuklą ir sumažina rankenų vibracijos efektą. Šios pirštinės atitinka EN381-7 standartą ir turi būti paženklintos "CE".

Jei jums pasireiškia kokie nors šios būklės simptomai, nedelsdami nutraukite darbą ir kreipkitės į gydytoją.

ĮSPĖJIMAS

Ilgiau naudojant, įrankis kelia sužeidimų pavojų ir apsunkina darbą. Ilgiau naudojant įrankius, reikia reguliariai daryti pertraukas.

PAŽINKITE SAVO GRANDININĮ PJUKLĄ

Žr. 316 psl.

DALYS

1. Priekinis įtaisas rankai apsaugoti/pjovimo grandinės stabdys
2. Priekinė rankena
3. Cilindro gaubtas
4. Oro filtro dangtelis
5. Oro filtras
6. Pasiurbimo pomputė
7. Droselio svirtis
8. Pjovimo grandinė
9. Starterio rankena
10. Pjovimo juosta
11. Jungiklio deblokavimo mygtukas
12. Alyvos bako dangtelis
13. Duslintuvas
14. Karbiuratoriaus reguliavimas
15. Galinė rankena
16. Akceleratoriaus mygtukas
17. Degalų bako dangtelis
18. ĮJUNGIMO/IŠJUNGIMO jungiklis
19. Starteris
20. Bamperio smaigas. Integruotas bamperio smaigas
21. Grandinės gaudytuvas
22. Priešfiltris
23. Ventiliatoriaus korpuso skydas

SAUGOS ĮTAISAI

MAŽOS ATSOKIMO GRANDINĖ

Mažos atatrankos pjūklo grandinė padeda sumažinti galimą atatranką.

Gylio ribotuvai, esantys kiekvieno dantuko priekyje, gali sumažinti atsokimo efektą, vengiant per gilaus dantukų skverbimosi į atsokimo vietą. Keitimui naudokite tik gamintojo rekomenduojamą kreipiamąją juostą ir grandinę. Išgalandę pjovimo grandinę, padvigubinkite budrumą, kadangi galandimas daro grandinę mažiau atsparią atsokimui. Savo saugumo labui, pakeiskite pjūklo grandines, kai yra mažiau pjovimo darbų.

Bamperio smaigas. Integruotas bamperio smaigas

Gali būti naudojamas kaip atrama atliekant pjūvį. Ji padeda išlaikyti pjūklo korpusą stabilų pjaunant. Pjaudami stumkite įrankį pirmyn, kol smaigai įsirėš į medienos kraštą, tada stumkite galinę rankeną aukštyn ar žemyn pjovimo linijos kryptimi, kad pjaudami mažiau įsitemptumėte.

PJOVIMO JUOSTA

Bendrai, kreipiamieji strypai su nedidelio spindulio antgaliais rečiau atšoka veikiami atatrankos jėgos. Keitimui naudokite tik gamintojo rekomenduojamą kreipiamąją juostą ir grandinę. Naudojant nerekomenduojamus kreipiamuosius strypus, padidėja pavojus nesuvaldyti gaminio pjaunant. Reguliariai tikrinkite grandinės įtempimą. Pjaunant mažesnes šakeles (trumpesnes nei visas kreipiamosios juostos ilgis), grandinė gali dažniau nušokti, jeigu yra netinkamai įtempta.

PJOVIMO GRANDINĖS STABDYS

Pjovimo grandinės stabdys skirtas tam, kad būtų galima greitai sustabdyti grandinės sukimąsi. Pjovimo grandinė turi tučtuojau sustoti, kai stabdžio svirtis/taisas rankai apsaugoti stumiamas pirmyn. Pjovimo grandinės stabdys netrukdo atšokimo efektui. Tai tik sumažina sužeidimų pavojų per atatranką grandinės juostai susilietus su darbuotojo kūnu. Grandinės stabdį reikia tikrinti kiekvieną kartą prieš naudojant pjūklą: reikia patikrinti, ar stabdys tinkamai veikia pjovimo ir įjungto stabdžio padėtyse.

GRANDINĖS GAUDYTUVAS

Grandinės gaudyklė apsaugo naudotoją, kad galimai nukritusi arba nutrūkusi grandinė nebūtų bloškta naudotojo link.

SIMBOLIAI ANT ĮRENGINIO

Atsargiai

Prieš pradėdami naudoti, atidžiai perskaitykite ir supraskite šią vartotojo instrukciją, kad sumažintumėte sužeidimų pavojų.

Naudodami įrankį, dėvėkite akių ir ausų apsaugos priemones bei šalmą.

Naudodami savo grandininį pjūklą, mūvėkite storas ir neslidžias darbo pirštines.

Naudodamiesi gaminiu, avėkite apsauginę avalynę neslidžiais padais.

Laikykite ir naudokite grandininį pjūklą abejomis rankomis.

Nelaikykite savo grandininio pjūklo tik viena ranka.

Pavojinga! Galimas atšokimas.

Naudokite benziną be švino, skirtą automobiliams, su oktaniniu skaičiumi 91 (R+M)/2 arba didesniu.

Naudokite dviejų taktų variklių alyvą oru aušinamiems varikliams.

Kuro mišinį gerai išmaišykite, tai taip pat būtina atlikti kiekvieną kartą prieš pildant kurą.

Kaskart pildami degalus į grandininį pjūklą, taip pat pripilkite juostos ir grandinės tepimo alyvos.

CE suderinimas

„EurAsian“ atitikties ženklas.

Ukrainos atitikties ženklas

Garantuotas garso galios lygis yra 114 dB.

Nustatykite grandinės stabdiklį į veikimo padėtį RUN.

Nustatykite grandinės stabdiklį į stabdymo padėtį BRAKE.

Nustatykite užvedimo jungiklį į „įjungimo“ padėtį.

Panaudokite pasiurbimo pompytę 10 kartų.

Iki galo ištraukite droselinės sklendės svirtį į visiško uždarymo padėtį.

Traukite už starterio rankenos (nedaugiau kaip penkis kartus), kol išgirsite, kad variklis užsivedė.

Iki galo įstumkite droselinės sklendės svirtį.

TRAUKITE rankinį starterį tol, kol variklis užsiveda.

Nuspauskite gaiduko atlaisvinimo įtaisą ir paspauskite droselinės sklendės gaiduką, paskui atleiskite droselinės sklendės gaiduką, kad variklis vėl veiktų tuščiąja eiga.

Leiskite gaminiui paveikti tuščiąja eiga 15-30 sekundžių.

Degalai ir alyva

Strypo ir grandinės alyva

Pasukite grandinės įtempimą nustatyti, įtempkite grandinę, grandinės atpalaidavimas

Grandinės judėjimo kryptis

H = Didelio greičio reguliavimo adata L = Mažo greičio reguliavimo adata T = Tuščios eigos nustatymo varžtas

Užrakinkite filtro dangtį.

Atsukite filtro dangtį.

Nustatykite užvedimo jungiklį į „išjungimo“ padėtį.

SIMBOLIAI VADOVE

Maišykite degalus gryname ore, toli nuo bet kokios kibirkšties ar liepsnos.

Maišydami kurą arba pildydami kuro baką kuru, nerūkykite.

Detalės arba priedai yra parduodami atskirai

Atsargiai

Atsargiai

Dėvėkite akių ir veido apsaugos priemones.

Dėvėkite viršutinės kūno dalies apsaugos priemones.

Dėvėkite kojų apsaugos priemones.

Sustabdykite prietaisą.

Užrakinkite filtro dangtį.

Atsukite filtro dangtį.

Šie signaliniai žodžiai yra skirti nurodyti su prietaiso naudojimu susijusio pavojaus lygį.

PAVOJUS

Reiškia potencialiai pavojingą situaciją, kurios neišvengus galimi sunkūs ar net mirtini sužalojimai.

ATSARGIAI

Reiškia potencialiai pavojingą situaciją, kurios neišvengus galimi sunkūs ar net mirtini sužalojimai.

ATSARGIAI

Reiškia potencialiai pavojingą situaciją, kurios neišvengus galimi sunkūs ar net mirtini sužalojimai.

ATSARGIAI

Įspėjamųjų simbolių

Reiškia nuosavybės žalos tikimybę.

GEDIMŲ NUSTATYMAS

Gedimas Galima priežastis	Sprendimas
Variklis nejsijungia(Uždegimo jungikljnustatykite i „on" (jungta)padétj).	Néra kibirksties.	Uždegimo Žvaké gali būti jskilusi ar ap gadinta.Senqa uždegimo Žvaké pakeiskite nauja irpabandykite užvesti dar kartą. Jei variklis vistek neužsiceda, gaminj gražinkitej techninioaptarnavimo centra tolesniam patikrinimui.
	Užlietas variklis.	Perjunge jungiklj i šjungimo padétj, nuimktežvake. Nustatykite droselinës sklendës svirtj i eigos padétj (iki galo jspauskite) ir patrukite užstarterio rankenos 15-20 kartu. Tai turi pašalintidegalu pertekiu iš variklio. Išvalykit Žvake ir sugžinkite ja i vieta.Perjunkite jungiklj i jungimo padétj „on" (jungta).Panaudokite pasiurbimo pompyte 10 kartus.Patraukite už starterio rankenos tris kartus, iki galo jstūme droselinës sklendës svirtj. Jei variklis neužsiceda, nustatykite droselinës sklendës svirtj i drosello visiško uždarymo padétj ir pakartokiteiprastu užvedimo procedūra. Jei variklis vis tekejsijungia, tai pakartokite šiuos skirtingus etapususu nauja Žvake.
Variklis jsijungia, bet nepagreitëja.	Sraigtui "L" (mazo ipurškimo režimas) reikia reguliavimo.	Susisiekite su fi rmos autorizuotu techninioaptarnavimo centru reguliavimui atlikti.
Variklis jsijungia, bet teisingai neveikia pilnu grečiu.	Sraigtui "H" (didelio ipurškimo režimas) reikia reguliavimo.	Susisiekite su fi rmos autorizuotu techninioaptarnavimo centru reguliavimui atlikti.
Variklis nepasiekia savopilno grečio ir/ar išskiria per daug dūmú.	Patikrinkite degalu mišinj.	Naudokite neseniai sumaišytus degalus, turinčiusgera alyvos 2 faktu varikliams proportcjja.
	Oro filtras purvinas.	Išvalykit oro filtrà.
	Kibirkšćiu gesiklio grotelës yra purvinos.	Prietaisa gražinkitej igaliota techninës priežiūroscentra remontui ir detaliu pakeitimui.
	Sraigtui "H" (didelio ipurškimo režimas) reikia reguliavimo.	Susisiekite su fi rmos autorizuotu techninioaptarnavimo centru reguliavimui atlikti.
Variklis jsijungia, sukasiir pagreitëja, bet neveikiatušcios eigos režime.	Reikia sureguluioti karbiuratoriü.	Susisiekite su firmos autorizuotu techninioaptarnavimo centru reguliavimui atlikti.
Variklis jsijungia ir veikiatušcios eigos režime, bet grandinè nasukasi.	Grandinës alyvos bakas yratušcias.	Reikia pripildyi t alvos baka tuo pačiu metu kaip irdegalu baka.
	Grandinë yra per jtempta.	Itempkiode grandine.
	Patikrinkite tepalinës veikimä.	Leiskite varikliui suktis vidutiniu grečiu 30-45sekundžiu. Sustabdykite grandinij pjukla irpatikrinkite pjovmo juostos alvos tekëjlima. Jei yra alvos, tai graninë gali būti atšipusi, arba pjovmo juosta sugedusi. Jei ant kreipiamosiosjuostos nera alvos, kreipkitës j igaliotaji techninës priežiūros centra.
Pjovimo juosta ir grandinëkaista ir išskiria dūmú.	Jungtas grandës stabdys.	Atleiskite grandës stabdiklj.
	Grandëyra per jtempta.	Itempkiode grandë.
	Patikrinkite pjovmo juostos irgrandinës būkë.	Patikrinkite, ar pjovmo juosta ir graninë nera sugsusios.

1. Vartotojams suteikiama 24 mėnesių trukmės garantija nuo įrenginio įsigijimo datos. Ši data turi būti nurodyta sąskaitoje faktūroje ar kitame pirkimą įrodančiame dokumente. Šis įrenginys skirtas tik vartotojų rinkai ir asmeniniam naudojimui. Todėl garantija netaikoma, jei įrenginys naudojamas profesinėms ar komercinėms reikmėms.
2. Įsigijus tam tikrus sodo įrenginius (AC/DC), suteikiama galimybė pratęsti garantiją, kad ji galiotų ilgiau, nei nurodyta pirmiau, naudojantis registracija interneto svetainėje www.ryobitools.eu. Ar galima pratęsti įrenginio garantinį laikotarpį, aiškiai nurodoma parduotuvėse ir (arba) ant įrenginio pakuotės, ir (arba) įrenginio dokumentuose. Galutinis naudotojas turi užregistruoti savo naujai įsigytą įrenginį per 30 dienų nuo įsigijimo datos. Galutinis naudotojas gali registruotis išplėstinei garantijai savo gyvenamojoje šalyje, jei ji nurodyta internetinėje registracijos formoje, kurioje siūloma tokia galimybė. Be to, galutiniai naudotojai turi sutikti su duomenų, kuriuos reikia įvesti internetu, saugojimu ir svetainės naudojimo sąlygomis. Kaip išplėstinės garantijos įrodymas naudojamas registracijos patvirtinimo kvitas, atsiunčiamas el. paštu, ir originali sąskaita faktūra, kurioje nurodyta įsigijimo data.
3. Ši garantija apima visus garantiniu laikotarpiu aptiktus įrenginio trūkumus, atsiradusius dėl gamybos arba medžiagų defektų nuo įsigijimo datos. Ši garantija ribojama remontu ir (arba) pakeitimu, ji neapima jokių kitų įsipareigojimų, įskaitant (bet tuo neapsiribojant) šalutinius arba antrinius nuostolius. Garantija anuliuojama, jei įrenginys buvo naudojamas netinkamai, naudojamas ne pagal naudojimo instrukciją arba netinkamai prijungtas. Ši garantija netaikoma:

- jokiai įrenginiui padarytai žalai, kurią lemia netinkama techninė priežiūra;

- jokiam įrenginiui, kuris buvo keičiamas ar modifikuojamas; jokiam įrenginiui, kurio originalūs identifikavimo ženklai (prekės ženklas, serijos numeris) buvo sugadinti, pakeisti arba pašalinti; - jokiai žalai, kurią lemia naudojimo instrukcijos nesilaikymas; - jokiems CE ženklu nepažymėtiems įrenginiams;

• jokiam įrenginiui, kurį bandė remontuoti nekalifikuoti asmenys arba kuris buvo remontuojamas be "Techtronic Industries" leidimo;
• jokiam įrenginiui, kuris buvo prijungtas prie netinkamo maitinimo tinklo (netinkamos srovės, įtampos, dažnio);
• jokiam įrenginiui, kuris buvo naudojamas su netinkamu degalų mišiniu (degalai, alyva, maišymo santykis);
• jokiai žalai, kurią lėmė išorinis poveikis (cheminis, fizinis, smūgis) arba pašalinės medžiagos;

— dėvimosioms dalims;

- netinkamam naudojimui, įrenginio perkrovai; - nepatvirtintų priedų arba dalių naudojimui;

• Jokiam reguliariam karbiuratoriaus reguliavimui arba priežiūros ir valymo darbams
• Komponentams (dalims ir priedams), kurie natūraliai dėvisi, įskaitant (bet tuo neapsiribojant) spyruoklines galvutes, pavarų diržus, sankabą, gyvatvorės genėtuvų ar žoliapjovių geležtes, diržus, trosinį droselį, anglinius šepetėlius, maitinimo kabelį, virbus, filtro poveržles, priabinimo kaiščius, pūstuvo ventiliatorius, pūstuvo ir siurblio vamzdžius, siurblio maišus ir diržus, kreipiamuosius strypus, pūklo grandines, žarneles, jungiamąsias detales, purškimo antgalius, ratus, purškimo lietukus, vidines rites, išorines rites, įpylimo vielą, uždegimo žvakes, oro filtrus, dujų filtrus, mulčiavimo geležtes ir pan.
• Prireikus atlikti priežiūros darbus, įrenginį reikia siųsti arba atvežti į RYOBI įgaliotąjį priežiūros centrą, nurodytą kiekvienos šalies priežiūros centrų adresų sąraše. Kai kuriose šalyse vietinis RYOBI atstovas siunčia įrenginį į RYOBI priežiūros organizaciją. Siunčiant įrenginį į RYOBI priežiūros centrą, reikia saugiai jį supakuoti, pašalinant visas pavojingas medžiagas, pvz., benziną, nurodyti ant pakuotės siuntėjo adresą ir pridėti trumpą gedimo aprašymą.
• Pagal šią garantiją remontas / keitimas atliekami nemokamai. Tokie veiksmai nelaikomi garantijos pratęsimu arba naujos garantinio laikotarpio pradžia. Dalys arba įrenginiai, kuriuos pakeitėme, tampa mūsų nuosavybe. Kai kuriose šalyse atstatymo ir pašto išlaidas turi padengti siuntėjas. Įstatymuose numatytos jūsų teisės, atsirandančios perkant įrenginį, lieka nepakeistos.
• Ši garantija galioja Europos bendrijoje, Šveicarijoje, Islandijoje, Norvegijoje, Lichtenšteine, Turkijoje ir Rusijoje. Jei gyvenate ne šiose šalyse, kreipkitės į įgaliotąjį RYOBI atstovą ir sužinokite, ar jums taikoma kita garantija.

ĮGALIOTAS TECHNINĖS PRIEŽIŪROS CENTRAS

Jei norite surasti įgaliotą techninės priežiūros centrą netoli Jūsų, apsilankykite interneto svetainėje http://en.ryobitools.eu/header/service-and-support/serviceagents

RYOBI GARANTIJOS SĄLYGOS

Be įstatymų nustatytų teisių, kylančių iš produkto įsigijimo, produktui taip pat taikoma toliau nurodyta garantija.

Mes pareiškiame, kad šie produktai

Benzininis grandininis medžio pjūklas

Prekės ženklas: Ryobi

Modelio numeris: RCS5133CB/RCS5140B/RCS5145B

Serijinio numerio diapazonas:

RCS5133CB 46232501000001-46232501999999

RCS5140B 46232601000001-46232601999999

RCS5145B 46232701000001-46232701999999

pagamintas laikantis toliau nurodytų Europos Direktyvų ir darniuosius standartus

2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC, su

paskutiniais pakeitimais 2012/46/EU, EN ISO 11681-1:2011, EN ISO

14982:2009, EN ISO 3744:2010

Ismatuotas akustinis lygis: 110.6 dB(A)

Garantuotas akustinis lygis: 114 dB(A)

Atitikimo vertinimo metodas pagal direktyvos 2000/14/EC V priedą, pataisa 2005/88/EC.

Identifikacijos numeris yra 12SHW2226-01

Floyd Jeffrey Nesom (BSME)

Vyr. inžinerijos direktorius

Įgaliotas sudaryti techninį failą:

Alexander Krug, Generalinis direktorius

Techtronic Industries GmbH
