RCS5133CB - Električna žaga RYOBI - Brezplačna navodila za uporabo

Vrsta izdelka	Bencinska motorna žaga
Blagovna znamka	RYOBI
Model	RCS5133CB
Gorivo	Brezsvinečni bencin (oktansko število 91 ali več) pomešan z 2-taktnim oljem (razmerje 50:1)
Vrsta motorja	Zračno hlajen 2-taktni motor
Dolžina vodila	V navodilih ni navedena (ocena: približno 33 cm, glede na model)
Zajamčena zvočna moč	114 dB(A)
Glavne funkcije	Rezanje vej, debel, hlodov in lesenih tramov
Varnost	Zavora verige, kavelj za podiranje, lovilec verige, veriga z nizkim odbojem, sprednji ščitnik za roke
Vzdrževanje	Čiščenje zračnega filtra vsakih 5 ur, preverjanje in nastavljanje napetosti verige pred vsako uporabo, redno mazanje vodila in verige
Nadomestni deli in popravljivost	Vodilo, veriga, svečka, zračni filter, bencinski filter; popravila pri pooblaščenem servisu RYOBI
Garancija	24 mesecev za zasebno uporabo, možnost podaljšanja s spletno registracijo
Splošne informacije	Skladno z evropskimi direktivami 2006/42/ES, 2014/30/EU, 2000/14/ES; certifikat CE številka 12SHW2226-01

Pogosto zastavljena vprašanja - RCS5133CB RYOBI

Kakšno gorivo naj uporabljam za RYOBI RCS5133CB?

Uporabite mešanico brezsvinečnega bencina (oktansko število 91 ali več) in 2-taktnega olja za zračno hlajene motorje v razmerju 50:1 (2% olja). Mešajte v homologirani posodi in ne pripravljajte več kot za en mesec uporabe.

Kako zagnati motorno žago RCS5133CB v hladnem stanju?

Stikalo postavite v položaj ON, aktivirajte zavoro verige, 10-krat pritisnite črpalko za gorivo, potegnite starter v položaj polnega plina, nato vlecite zaganjalnik, dokler motor ne zakašlja (največ 3-krat nad 10°C, 5-krat pod). Potisnite starter noter, vlecite do zagona, nato pritisnite in sprostite sprožilec, da se vrnete v prosti tek. Pustite, da segreje 15-30 sekund pred uporabo.

Kako nastaviti napetost verige?

Ustavite motor in odklopite svečko. Ročno popustite pritrdilne matice vodila. Zavrtite napenjalni vijak v smeri urinega kazalca za povečanje napetosti, v nasprotni smeri za zmanjšanje. Napetost je pravilna, ko je razdalja med verižnim zobom in vodilom 3 do 4 mm na sredini vodila. Nato trdno privijte matice.

Katero olje uporabiti za mazanje verige?

Uporabite posebno olje za verige znamke Ryobi (na voljo v servisu). Nikoli ne uporabljajte motorne žage brez olja, saj to poškoduje verigo in vodilo. Rezervoar za olje zadostuje za približno 20 do 40 minut uporabe.

Kako očistiti zračni filter?

Ustavite motor in odklopite svečko. Odstranite pokrov zračnega filtra tako, da pritisnete in zavrtite gumb. Vzemite filter ven in ga očistite s potresavanjem ali v topli milnici. Pustite, da se popolnoma posuši, preden ga namestite nazaj. Zamenjajte filter vsakih 25 ur uporabe.

Katera osebna zaščitna oprema je priporočljiva?

Obvezno nosite zaščitno čelado (EN 397), zaščito za sluh (EN 352-1), zaščito za oči/obraz (EN 166 ali EN 1731), rokavice (EN 381-7), gamaše (EN 381-5), varnostne škornje (EN ISO 20345:2004 s piktogramom motorna žaga) in po potrebi zaščitni jopič (EN 381-11).

Kako preizkusiti zavoro verige?

Pred vsako uporabo preverite, ali zavora verige takoj ustavi verigo, ko jo aktivirate (potisnite ročico naprej). Prepričajte se, da ostane v zavornem položaju brez pomoči. Če ne deluje pravilno, odnesite motorno žago na pooblaščen servis.

Kaj storiti, če se veriga v prostem teku ne vrti?

Če se veriga v prostem teku vrti, to kaže na težavo s sklopko. Takoj prenehajte z uporabo in motorno žago predajte pooblaščenemu serviserju. Vrtenje verige v prostem teku je nevarno.

Kako shraniti motorno žago po uporabi?

Izpraznite rezervoar za gorivo v homologirano posodo, pustite motor teči, dokler se ne ustavi, da izpraznite uplinjač. Izpraznite olje za verigo. Očistite napravo, namestite zaščitni pokrov na vodilo in shranite na hladnem, suhem in prezračevanem mestu, izven dosega otrok. Ne shranjujte v bližini kemikalij.

Kakšna je garancija za RYOBI RCS5133CB?

Garancija traja 24 mesecev za zasebno uporabo od datuma nakupa ob predložitvi dokazila o nakupu. Brezplačno jo je mogoče podaljšati s spletno registracijo izdelka (www.ryobitools.eu) v 30 dneh. Garancija krije napake v izdelavi in materialih, ne pa normalne obrabe, poškodb zaradi nepravilne uporabe ali potrošnega materiala.

NAVODILA ZA UPORABO RCS5133CB RYOBI

Pomembno! Pomembno je da pred montažo vzdřeovanjem in uporabo tega izdelka preberete navodila v tem priročniku.

Znak zgodnosci EurAsian

Ukrainski znak zgodnosci

Urcje situaci, ktera muze mit za nasledek vazné poskozeni.

RESENI PROBLEMU

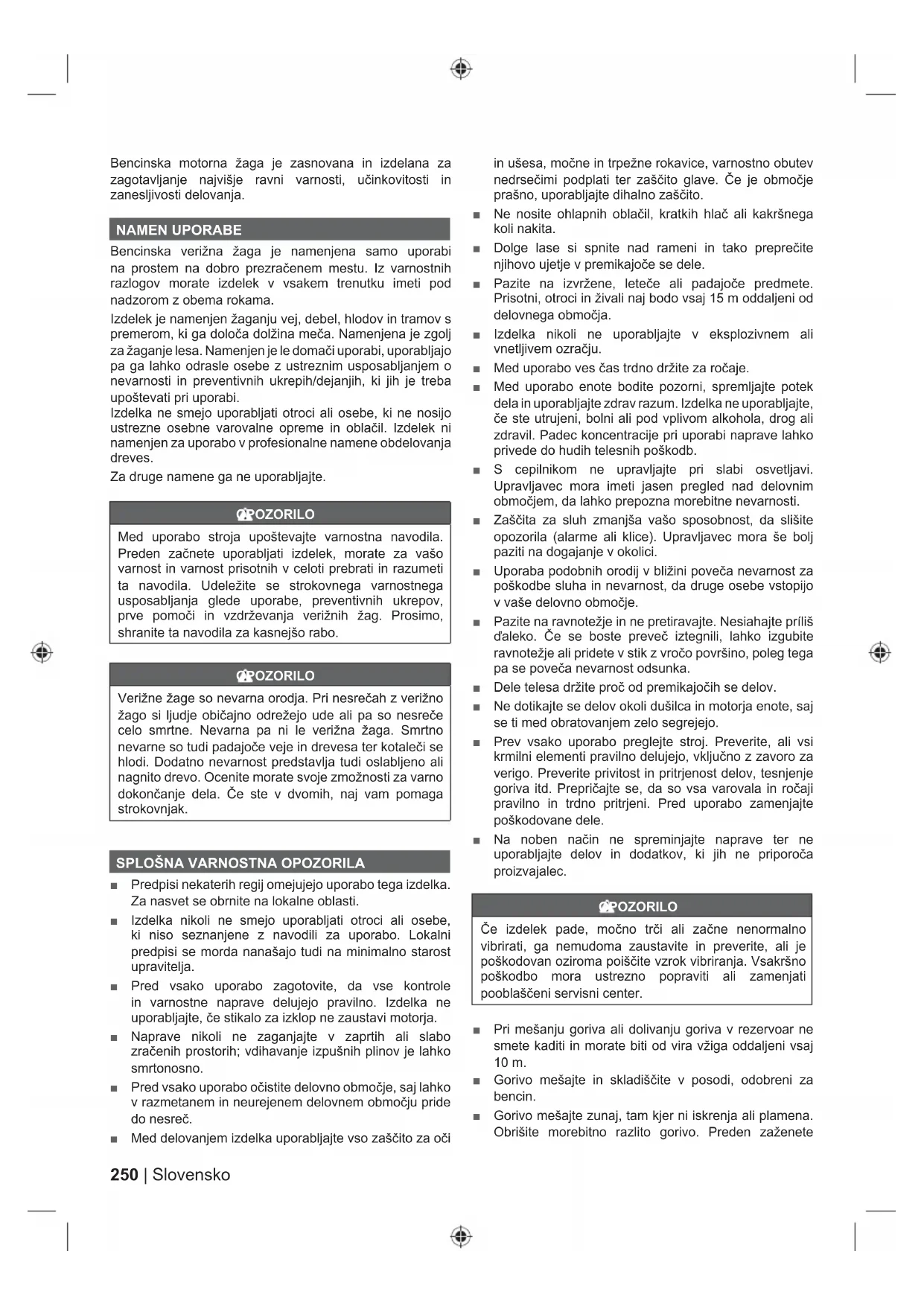

Bencinska verižna zaga je namenjena samo uporabi na prostem na dobro prezračem nestu. Iz varnostnih razlogov morate izdelek v vsakem trenutku imeti pod nadzorom z obema rokama.

Izdelek je namenjenŽaganju vej, debel, hlodov in tramov s premerom, ki ga doloca dolzina meca. Namenjena je zgolj zaŽaganje lesa. Namenjen je le domaci uporabi, uporabljajo pa ga lahko odrasle osebe z ustreznim usposabljanjem o nevarosti in preventivnih ukrepih/dejanjih, ki jih je treba upostevecati pri uporabi.

Izdelka ne smejo uporabljati otroci ali osebe, ki ne nosijo ustrezne osebine varovalne opreme in oblacil. Izdelek ni namenjen za uporabo v profesionalne namene obdelovanja dreves.

Zadruge namene ga ne uporabljajte.

POZORILO

Med uporabo stroja upostevejte varmostna navodila. Preden začnete uporabljiati izdelek, morate za vašo varnost in varnost prisotnih v celoti prebrati in razumeti ta navodila. Udelezite se strokovnega varnostega usposablanja glede uporabe, preventivnih ukrepov, prve pomovi in vzdřeivanja veriznih zag. Prosimo, shranite ta navodila za kasnejso rabo.

POZORILO

Verižne zage so nevarna orodja. Pri nesrečah z verižno zago si ljudje obicajno odrežejo ude ali pa so nesrěce celo smrtne. Nevarna pa ni le verižna Žaga. Smrtno nevarne so tudi padajće veje in drevesa ter kotaleči se hlodi. Dodatno nevarnost predstavlja tudi oslabljeno ali nagnito drevo. Ocenite morate svoje zmožnosti za varno dokonçanje dela. Čste v dvomih, raj vampomaga strokovnjak.

Predpisni nekaterih regij omejujejo uporabo tega izdelka. Za nasvet se obrnite na lokalne oblasti.
- Izdelka nikoli ne smejo uporabljati otroci ali osebe, ki niso seznanjene z navodili za uporabo. Lokalni predpisi se morda nanašajo tudi na minimno starost upravitelja.
Pred vsako uporabo zagotovite, da vse kontrrole in varnostne naprave delujejo pravilno. Izdelka ne uporabljajte, ce stikalo za izklop ne zaustavi motorja.
- Naprave nikoli ne zaganajte v zaprtih ali slabo zracenih prostorih; vdihavanje izpušnih plinov je lahko smrtonosno.
Pred vsako uporabo očistite delovno območje, saj lahko v razmetanem in neurejenem delovnem območju pride do nasreč.
Med delovanjemizdelka uporablajte vso zašcito za oci

in ušesa, močne in trpežne rokavice, varnostno obutev nedrsečimi podplati ter zašćito glave. Če je obmocje prášno, uporabljaje dihalno zašćito.

Ne nosite ohlapnih oblačil, kratkih hlac ali kakrsnegakoli nakita.
Dolge lase si spnite nad rameni in takoprepreite njihovo ujetve v premikajoce se dele.
Pazite na izvrzene, letece ali padajoce predmete. Prisotni, otroci in zivali naj bodo vsaj 15 m oddaljeni od delovnega območja.
Izdelka nikoli ne uporabljajte v eksplozivnem ali vnetljivem ozračju.
Med uporabo ves cas trdno drzite za rocaje.
Med uporabo enote bodite pozorni, spremljajte potek dela in uporabljaje zdrav razum. Izdelka ne uporabljaje, ce ste utrujeni, bolni ali pod vplivom alkohola, drog ali zdravil. Padec koncentracije pri uporabi naprave lahko privede do huidih telesnih poskodb.
S cepilnikom ne upravlajte pri slabi osvetljavi. Upravlavec mora imeti jasen pregled nad delovnim območjem, da lahko prepozna morebitne nevarnosti.
Zasca z sluh zmanjsa va so sposobnost, da slisi opozorila (alarme ali klice). Upravlavec mora se bolj paziti na dogajanje v okolici.
- Uporaba podobnih orodij v blizini poveca nevarnost za poskodbe sluha in nevarnost, da druge osebe vstopijo v vaše delovno območje.
Pazite na ravnotezje in ne pretiravajte. Nesiahajte prfliš daleko. Ce se boste prevec iztegnili, lahko izgubite ravnotezje ali pridete v stik z vroco povrsino, poleg tega pa se poveca nevarmost odsunka.
Dele telesa drzite proc od premikajocih se delov.
Ne dotikajte se delov okoli dušilca in motorja enote, są se ti med obratovanjem zelo segrejejo.
- Prev vsako uporabo preglejte stroj. Preverite, ali vsi krmilni elementi pravilno delujeo, vklučno z zavoro za verigo. Preverite privitost in pritrjenost delov, tesnenje goriva itd. Prepričajte se, da so vsa varovala in ročaji pravilno in trdno pritrjeni. Pred uporabo zamenjaje poskodovane dele.
Na noben način ne spreminjaje naprave ter ne uporabljajte delov in dodatkov, ki jih ne priporoča proizvajalec.

POZORILO

Ce izdelek pade, močno trči ali začne nenormalnovibrirati, ga nemudoma zaustavite in preverite, ali je poskodovan oziroma pošćite vzrok vibriranja. Vsakrsno poskodbo mora ustrezno popraviti ali zamenjati pooblasćeni servisni center.

Pri meşanju goriva ali dolivanju goriva v rezeroovar ne smete kaditi in morate biti od vira vžiga oddaljeni vsaj 10 m.
Gorivo mešajte in skladisčite v posodi, odobreni za bencin.
Gorivo meşajte zunaj, tam kjer ni iskrenja ali plamena. Obrisi morebitno razlito gorivo. Preden zaženetete

motor, se premaknite 10 m od mesta dolivanja goriva.

Pred tocenjem goriva ali shranjevanjem oziroma transportiranjem naprave ugasnite motor in pustite, da se naprava ustrezno ohladi.
- Po dolivanju goriva ali meşanju ne pozabite pravilno zapreti vsehPokrovčkov na rezervaorju za gorivo/ vsebniku.

VERIZNA ZAGA - VARNOSTNA OPOZORILA

• Ko izdelka ne uporabljate oziroma ga prenašate ali prevalažate, vedno namestitePokrov meča. S tem preprečite možnosti nenamernega stika z ostrimi rezilna verigi. Izdelek prenašajte taklo, da ga držite za zgornji ročaj in da je mec obrnjen proč od telesa.
• Privadite se na svjo novo verizno zago, talo da na dobro podprtem lesu napravite nekaj enostavnih zarez. To storite vedno po daljsem obdobju neuporabe izdelka.
  Priporočamo, da ob prvi uporabi izdelka polenaŽagate na kozi ali podobni opori.
  Poskrbite, da bodo vse zašcite, ročaji in zobata opora pravilno namešćeni in v dobrem stanju.
  lzdelek naj uporabljajo le osebe brez zdravstvenih tezav. Izdelek je tezek, zato mora biti upravljavec fizićno sposoben opravljati delo. Upravljavec mora biti pozoren in okreten ter imeti brezhiben vid, dobro ravnotežje in spretne roke. Če ste v kakrsnih koli dvomih, ne upravljaje izdelka.
  Med uporabo izdelka ne stojte na nestabilnih tleh. To Iahko med drugim vkliqucije tudi lestve, odre in drevesa. Izdelek ves czs obema rokama drzite za rocaje.
  Ne začnite uporabljati izdelka, dokler nimate prostega delovnega območja, dobrega ravnotežja in načrtovanega zasilnega umika v primuru padajočega drevesa.
• Izredno previdni bodite priŽaganju nizkega grmovja in mladih drevesc, ker se lahko tanjsi material ujame na verigoŽage in ga lahko vrže proti vam ali pa vas spravi iz ravnotežja.
  Pri zaganju veje pod napetostjo pazite, da ne oskoči nazaj, da vas nebi udarila pri sprostitvi napetosti v lesnih vlaknih.
  Pazite na emisije izpušnih plinov, hlape olja za mazanje in prah, ki nastane pri Žaganju. Po potrebi nosite šcitnik ali dihalni aparat.
  Ne zagajte trte in/ali manjse podrasti (s premerom manj kot 75 mm).
  Med upravljanem izdelka, ga vedno drzite z obema rokama. S palcema in prsti vzdrujte trden oprijem rocajev verizne zage. Desno roko imejte na zadnjem rocaju, levo pa na sprednjem.
  Preden zazenete motor, preverite, da se veriga zenage ne dotika nobenega predmeta. Izdelek vedno zazenite z vklopljeno zavoro verige (potisnjeno povsem naprej).
• Izdelka ne smete na noben način spreminjati ali ga uporabljati za napajanje priključkov oz. naprav, ki jih ne priporoča proizvajalec izdelka.
  V blizini upravljvacnaj bo komplet prve pomoči z obvezami za hujše poskodbe ter priwoweck za klic na

pomoc (npr. pišcalka). Dokaj blizu njatudi večji oz. obširnejši komplet za prvo pomoc.

Kot upravljavec boste morda zeleli odstraniti celado, ce boste ocenili, da v delovnem območju ni nevarnosti padajocih predmetov, vendar pa upostevajte, da celada, še posebej v kombinaciji s šcitnikom za obraz, zmanjsuje tveganje za poskodbe obraza in glave vprimeru odsunka.
Med upravljanjem izdelka vedno nosite Celado. Celada z mrežastim vizirjem v primeru povratnega sunka zmanjsa nevarnost za poškodbe obraza in glave.
- Nepravilno napeta veriga se lahko sname z meça in povzroci hude poskodbe ali celo smrt. Dolžina verige je odvisna od temperature in obrabe verige. Napetost verige redno preverjaje.
- Rocaji naj bodo suhi, cisti in brez madezev olja ali masti. Mastni in naoljeni rocaji so spolzki in lahko povzrocijo izgubo nadzora.
Za zmanjsanje nevarnosti poskodb zaradi stika z premikajocimi se deli vedno zaustavite motor, uporabite zavoro verige in odstranite vtikac vzigalne svecke. Prepricajte se, da so se vsi premikajoci se deli popolnama zaustavili:

• preden zapustite napravo
  pred cišćenjem ali odstranjevanjem blokade
  pred nameščanjem ali odstranjevanjem pripomočkov
  pred preverjanjem in vzdrrzevanjem izdelka ali delom na njem

• Velikost delovnega območja je odvisna od izvajanega dela pa tudi od velikosti drevesa ali obdelovanca. Podiranje drevesa na primer zahteva vecje delovno območje kot druga dela, kot je npr. krojenje ipd. Upravljacevc mora biti pozoren na dogajanve v okolicin imeti nadzor nad njim.
  Ne zagajte takto, da boste telo imeli vzporedno z mecem in verigo. Ce pride do odsunka, boste takto lazej preprecili stik verige z glavo oz. telesom.
  Ne zagajte naprej in nazaj - pustite, da veriga opravi svoje delo; verigo redno brusite in ne poskusajte je potisniti skozi zarezo.
  Ne pritiskajte na zago ob zakljucku reza. Bodite pripravljeni, da boste lahko zadržali tezo zage, ko prezagate skozi les. Neuostoceanje tega nasveta lahko povzroci hude telesne poskodbe.
  Ne ustavljajte zage med zaganjem. Zaga nj obratuje, dokler je ne odstranite iz zareze.

Osebna varovalna oprema

S kakovostno profesionalno osebno varovalno opremo boste zmanjsali tveganje za poskodbe upravljavca. Pri delu z verizno zagogo uporabljaje naslednje elemente:

Varnostna celada

• mora biti skladna z EN 397 in imeti mora oznako CE

Zasca sluha

• mora biti skladna z EN 352-1 in imeti mora oznako CE

Zašcita oči in obraza

• imeti mora oznako CE ter mora biti skladna z EN

166 (zaščitna očala) oz. EN 1731 (obrazni šcitniki)

Rokavice

• mora biti skladna z EN381-7 in imeti mora oznako CE

Zasca nog (delovne hlae)

• mora biti skladna z EN381-5, imeti mora oznako CE ter zagotavljati zašito z vseh strani.

Varovalni skornji za delo z verizno zago

Morajo biti skladni EN ISO 20345:2004 in imeti morajo oznako s scitom, v katerem je verizna zaga, kar dokazuje skladnost z EN 381-3. (Obcasni uporabniki lahko uporabljajo varovalne skornje z jekleno kapico in zašcitnimi gamašami, ki so skladni z EN 381-9, ce je podlaga enakomerna in je nevarnost zatikanja v podrast nizka.)

Jakne za delo z verižno Žago za zašcito zgornjega dela telesa

• mora biti skladna z EN 381-1 in imeti mora oznako CE

MONTAZA

POZORILO

Če so deli poskodovani ali manjkajo, izdelka ne uporabljaje, dokler deli niso zamenjani. Če tega opozorila ne upoševate, lahko pride do Hudih osebnih poskodb.

SESTAVLJANJE VERIGE IN MECA ZAGE

OPOMBA: Temperatura verige se med obicajnim delovanjem zviša, zaradi Česar se veriga raztegne. Pogosto preverjate zategnjenost verige in jo po potrebni zategnite. Veriga, ki je bila zategnjena še topla, je lahko pretesna, ko se ohladi. Veriga mora biti pravilno napeta, kot je doloceno v teh navodilih.

DELOVANJE

GORIVO IN POLNJENJE

Varno ravnanje z gorivom

POZORILO

Pred tocenjem goriva vedno ugasnite motor. Nikoli ne dolivajte goriva v stroj pri deluocem ali vrocem motorju. Preden zazenete motor, se umaknite vsaj 10 m proc od mesta polnjenja. Ne kadite! Neuostoceanje tega opozorila lahko povzroci telesno poškodbo.

POZORILO

Preverite pušanje goriva. Če ugotovite, da gorivo pusča, preverite stanje naprave in je ne uporabljate dokler ne bo popravljena, saj lahko pride do požara ali opeklin.

Z gorivom vedno ravnajte pazljivo, saj je visoko vnetljivo.
- Rezervoor vedno polnite na prostem stran od virov vžiga. Ne vdihavajte hlapov goriva.
Pazite, da vasa koza ne pride v stik z bencinom ali oljem. Ce pride do stika, mesto nemudoma operite z milom in obilico vode.
Pazite, da bencin in olje ne prideta v stik z očmi. Če prideta bencin ali olje v stik z očmi, jih takoj umijte s Čisto vodo. Če še vedno občutite draženje oči, takoj pošćte zdravniško pomoč.

Meşanje goriva

• Orodje poganja 2-taktni motor in zahteva, da predhodno naredite meşanico bencina in sintetičnega 2-taktnega olja. Neosvinčen bencin in sintetično 2-taktno strojno olje predhodno premešajte v Čisti posodi, odobreni za bencin.
  Ta motor je odobren za delovanje z neosvinichenim bencinom, namenjenim za uporabo v motornih vozilih z oktansko vrednostjo 91 ( + ) / 2) ali visjo.
  Nepouživajte ziadne hotove zmesi benzinu s olejom z benzinovych Čerpacich stanic, určených pre mopedy, motocykle atd.
• Uporabite visoko kakovostno 2-taktno olje za motorje z zračnim hlajenjem. Ne uporabite olja za avtomobile ali 2-taktno olje za zunanje uporabo.

V bencin vmesajte 2 % olja.To je razmerje 50:1.
- Dobro premešajte gorivo, prav takto tudi pred vsakih dolivanjem.
Meşajte majhne koliçine. Ne meşajte vecjih količin, kot jih lahko uporabite v roku 30 dni. Priporocamoz mazivo za 2-taktne motorje ki vsebuje stabilizator goriva.

OPOMBA: Poskodbe planta za poljenje ali problemi v delovanju, ki so posledica uporabe goriva s kisikom, ki vsebuje visji procent kot je doloceno za to vrsto goriva, garancija ne kriere.

Polnjenje rezervoorja za gorivo

Glejte stran 319.

Ocistite povrsino okrogPokrovcka za gorivo, da preprecite onesnazenje.
Pokrovček počasi odvjte.
Previdno nalijte mešanico goriva v posodo. Pazite, da ne prelije.
Preden ponovno namestitePokrovcek za gorivo, očistite in preglejte tesnilo.
Takoj ponovno namestitePokrovcek za gorivo in garocno pritegnite.Obrisite morebitno razlito gorivo.

OPOMBA: Med prvo uporabo in po nnej motor obicajno oddaja dim.

DODAJANJE OLJA ZA MAZANJE VERIGE

Glejte stran 319.

POZORILO

Nikoli ne opravljajte del brez maziva za verigo. Ce veriga obratuje brez maziva, lahko pride do poskodb meca in verige. Zato je pomembno, da redno preverjate raven olja in vedno pred vsako uporabo izdelka.

1. Očistite povrsino okoliPokrovčka za olje, da preprečite onesnažanje.
2. Odvjte in odstranite Čep posode za olje.
3. Dolijte olje v posodo za olje in pri tem spremljaje merilnik ravni olja. Pazite, da med dolivanjem olja v posodo za olje ne pride nesnaga.
4. Znova namestite Čep posode za olje in ga dobro privijte. Obrisite morebitna razlitja.
5. Z enim polnim rezerovoarjem olja boste lahko izdelek uporabljali 20 - 40 minute.

OPOMBA: Pri pravilnem delovanju受害者 za mazanje verige in meca med uporabo obicajno pusca olje iz verige. Ce ze lite preveriti delovanje受害者 za mazanje verige in meca, konico verige usmerite proti svetli povrsini, na primer casopisu. Po katkem casa bi morali opaziti razlocn oljno crto.

Priporoceno olje za mazanje verige

Proizvajalec priporoca, da uporabljate le maziva podjetja Ryobi. (Na voljo pri pooblascenem servisu)

ZAGONIZDELKA

Metoda zaganjanja se razlikuje glede na to, ali je motor mrzel ali ogret.

POZORILO

Telo naj bo levo od vodila verige. Nikoli ne zakoračite prekoŽage ali verige ali se ne stegujte preko vodila verige.

Obrezovalnik postavite na ravno povrsino in zagotovite, da v neposredni blizini ni predmetov ali ovir, ki bi lahko prišli v stik z mecem ali verigo.
Trdno drzite prednji rocaj z levo roko in postavite desno nogo na podnozje zadnjega rocaja.

Zagon hladnegamotorja:

Če ročice za plin ne sprostite povsem, ko je vžvod zavore verige v zavornem položaju, se lahko izdelek resno poskoduje. Nikoli ne pritiskajte in držite stikala dušilne lopute, medtem ko je zavora verige v položaju zaviranja.

Zagon toplega motorja:

Glejte stran 327.

1. Vklopno stikalo prestavite v položaj ON.
2. Zagotovite, da je zavora verige v položaju BRAKE tako, da ročico/ščitnik za roke potisnete naprej.
3. Rocico za plin izvlecite v popolnama odprt položaj, nato pa jo potisnite povsem navznoter.
4. Povlecite ročaj zaganjalnika, ko motor deluje, vendar ne vec kot 5-krat. Pritisnite gumb za sprostitev vzvoda in stisnite vzvod plina, nato pa izpustite vzvod plina, da bo motor znova začel delovati v prostem teku. Če se motor ne zažene, ko 5-krat povlěcte ročaj, uporabite postopek za zagon hladnega motorja.
5. Preden pospešite motor ali Žagate les: Zagotovite, da je zavora verige biti v položaju RUN (TEK) takto, da ročico/šcitnik za roke povlećete nazaj.

ZAUSTAVITEV MOTORJA

Sprostite stikalo dušilne lopute, da ponovno omogocite prosti tek motorja. Da bi zaustavili motor, pomaknite stikalo za vžig v polojazj "O" za zaustavitev. Ne postavlajte verizne zage na tla, dokler se še premika veriga. Za dodatno varnost pritegnite zavoro verige, kadar ne uporabljate zage. V primeru da stikalo za vžig ne zaustavi zage, potegnine vžvod lopute za hladni zagon v popolnama izvlečeni polojazj (odprta loputa) in pritegnite zavoro verige, da zaustavite motor. Če stikalo za vžig ne zaustavi zage, ko je nastvljeno v polojazj zaustavitve "O", nj vamp to stikalo popravijo, preden ponovno uporabite zago, da preprecite nevarne delovne pogoje ali težko telesno poskodbo.

OPOMBA: Po koncu uporabe izdelka vedno sprostite tlak v rezervoorju talok, da najprej odvijete in nato zopet privijetePokrovcke za mazivo verige in gorivo. Pred vskladišcenjem pustite, da se motor ohladi.

DRZANJE IZDELKA

Glejte stran 319.

Verižno Žago vedno držite z desno roko za zadnji ročaj, z levo roko pa za sprendjega. Primite oba ročaja, takao da jučvrosto objamete s palcem in z ostalimi prsti. Pazite, da z levo roko držite sprendji ročaj takao, da imate palec spodaj.

PREVERJANE IN UPORABA ZAVORE VERIGE

1. Zavoro verige aktivirate takto, da levo roko zavrtite okoli sprednjega ročaja. Z zadnjim delom roki potisnite ročico zavore verige/zašcitro roke napreji proti mecu, medtem ko se veriga še vrti. Roki ves ěcas imeje na obeh ročajih.
2. Zavoro verige ponastavite nazaj v položaj za obratovanje, takdo primete zgornji del rocice zavore verige/zašcite roke in povlečete sprednji ročaj, dokler ne klikne.

POZORILO

Če zavora ne ustavi verige takoj ali Če zavora verige ne ostane v položaju vklop brez dodatne pomovi, odnesite zago na pooblasčeni servis za popravilo pred uporabo.

POZORILO

Ko je vzvod plina spuscen in motor deluje v prostem teku, se veriga ne sme premikati. Ce se se naprej premika, lahko pride do Hudih poskodb upravljavca. Izdelka ne uporablajte, ampak ga odnesite na pooblasceni servis, kjer ga bo nastavilo usposobljeno osebje.

PREVERJANE SKLOPKE

1. Sprostite zavoro verige tako, da potegnete rocico zavore verige/zašcito za roke proti sprendji ročici, dokler ne slišite klika.
2. Motor pustite v prostem teku. Prepričajte se, da se verigaŽage ne vrti. Če se verigaŽage med delovanjem v prostem teku vrti, se lahko sklopa poškoduje. Stroja ne uporabljaje.Vrnite ga v pooblašeni servisni center, kjer ga bodo strokovnjaki nastavili.
3. Vzvod plina pritsinite do polovice, izdelek pa nj deluje pri srednjem stevilu vrtljajev motorja. Ce je sklopka v

dobrem stanju, se mora veriga vrteti neprekinjeno.

PONOVNI ZAGON PO DOLGOTRAJNI UPORABI V TEZ-KIH POGOJIH

Po dolgotrajni uporabi motorneŽage jo pustite delovati v prostem teku z aktivirano zavoro verige, ki deluje od 3 do 5 minut, s Čimer omogocite, da se nakopičena toplota sprošca skozi system za prisilno zračno hlajenje.

To preprecuje morebitno vpijanje topline in posledicno visoko obremenitev dolocenih sestavnih delov motorja (npr. system vziga in uplinja).

Ko se motor povsem zaustavi, boste pri ponovnem zagonu motorneŽage morda imeli težave, kar je povsem obicajno. Pred ponovnim zagonom počakajte, da se motor ohladi.

Vzroki odsunkov in njihovo preprecevanje:

Ce se konica meca dotakne predmeta ali ce se zapre les in se verizna zaga zagozdi v rezu, lahko pride do odsunka.

Dotik s konico lahko v nekaterih primerih povzroci sunkovito povratno reakcijo, takao mec sune navzgor in nazaj proti upravljavcu.

Ce verigo zage na zgornjem delu zaginega lista stisnete,
zagin list lahko hitro sune nazaj proti uporabniku.

Vsaka od teh reakcjihlako povzroci izgubo nadzora nad
zago, posledica tegpa so lahko tezeke telesne poskodbe.
Ne zanaasajte se izkljuco na varnostne naprave, vgrajene
v zago.Kot uporabnik zage morate izvesti vecukrepov, da pri zaganju ne bi prihajalo do nesrec ali poskodb.

Odsunek je rezultat nepravilne uporabe orodja in/ ali nepravilnih delovnih postkopov ali okoliscin in se mu ob ustreznih varnostnih ukrepih, kot so navedeni v nadaljevanju, lahko izognete:

Ohranite Čvrst oprijem, takao da s palcem in ostalimi prsti objamete ročaj verižne Žage, pri tem pa Žago držite z obema rokama in svoje telo ter roke imejte v takem položaju, da boste pripravljeni na morebitne sile odsvunkov. Sile odsvunkov lahko upravljavec nadzoruje, Če uposteva ustrezne varmostne ukrepe. Verižne Žage ne izpustite iz rok.
Ne iztegujte se prevec in ne zagajte nad visino ramen. S tem pomagate prepreciti nenameren dotik konice in omogocite boljsi nadzor nad verizno zago v nepricakovanih situacijah.
Za zamenjavo uporabljaje le mece in verige, ki jih doloça proizvajalec. Neustrezni nadomestni meci in verige lahko povzrocijo trganje verige in/ali odsunek.
Upostevajte navodila proizvajalca glede verige. Zmanjsanje visine merilnika globine lahko povzroci več odsvarkov.

NAVODILA GLEDE PRAVILNIH TEHNIK PODIRANJA, KLEŠCENJA IN KRIŽNEGA ZAGANJA

Razumevanje sil znotraj lesa

Ce razzume tme smeri pritiska in napetosti znotraj lesa, lahko zmanjsate moznosti «ukleschenja« oz. jih med zgaganjem vsaj pričakujete. Napetost znotraj lesa pomeni, da vlakna vlece narazen, in ce boste zažagali v to obmoçje, se bo zareza oz. krajnik ob pomiku zeage mimo razpri. Ce imate poleno na kozi tak, da konec gleda preko koze in ni podprt, se na zgornji povrsini zaradi teze visecega dela polena

ustvari napetost, ki razteguje vlakna. Prav tako bo prišlo do stiskanja na spodnji strani debla, zaradi Česar bodo vlakna stisnjena skupaj. Če v tem območju napravite zarezo, se bo krajnik med Žaganjem zapiral. Tako lahko uklesčite meč.

Podiranje dreves

Glejte stran 323 - 324.

Če sta pri krojenju in podiranju dreves udeleženi dve osebi ali več hkrati, podiranje dreves ločite od krojenja vsaj v dvakratni razdalji visine drevesa, ki ga podirate. Dreves ne podiraje tako, da bi pri tem ogrožali kogar koli, ali takó, da bi drevo padlo na daljinovod oz. povzročilo kakrsno koli materialno škodo. Če drevo pride v stik z daljinovodom, takoj obvestite ustrezno podjetje za oskrbo z energhijo.

Delavec z verizno zago njstoj na gornji strani terena, saj se bo drevo po podiranju po vsej verjetnosti skotalilo ali zdrsnilo po pobocju navzdol.

Preden začnete zžaganjem, je treba načrtovati in izprazniti pot umika. Pot umika naj bo diagonalno in v nasprotni smeri pričakovanega padca.

Preden začnete s podiranjem, preučite naraven nagib drevesa, položaj večjih vej in smer vetra ter takto ocenite, v katero smer nj bi drevo padlo.

Z drevesa najprej odstranite zempljo, kamne, ohlapne veje, zeblje, sponke in ziice.

Ne podirajte gnilih dreves ali dreves, ki jih je poskodoval.
veter, ogenj, strela itd. Ta opravila so zelo nevarna in jih
lahko izvajao lePoklicni gozdarlji.

lzdelava zaseka

Glejte stran 323 - 324.

Naredite zasek pravokotno na smer padca, ki bo globok 1/3 premera drevesa. Najprej ustvarite spodnjo vodoravno zarezo. Tako se boste izognili uklescenju verige ali meca zage pri ustvarjanju druge zareze.

Zadnjo zarezo za podiranje naredite vsaj 50~mm visje od spodnje vodoravne zareze. Zadnja zareza nj bo vzporedna spodnji vodoravni zarezi. Zadnjo zarezo naredite takto, da ostane dovolj lesa, ki deluje kot sklep. Sklepni les omogoca, da se drevo ne zasuce in pade v napacno smer. Sklepa ne prezagaje.

Ko se zadnja zareza približuje sklepu, bi drevo moralo začeti padati. Če obstaja možnost, da drevo ne pade vŽeleni smeri, ali da se zaziba nazaj in uklesciŽago, prekiniteŽaganje, preden je zadnja zareza konçana, in uporabite lesene, plasticne ali aluminijaste kline ter odprite zarezo, takao de drevo pade vŽeleni smeri.

Ko drevo začne padati, odstranite Žago iz zareze, ugasnite motor, odložite Žago in uporabite načrtovano pot umika. Pazite na padajoće veje ter na to, kod stopate.

Odstranjevanje opornih korenin

Glejte stran 324.

Oporna korenina je velika korenina, ki sega od debla drevesa nad zemljo. Pred podiranjem odstranite oporne korenine. Najprej naredite vodoraven rez v oporno korenino, nato pa se navpicii rez. Nastali odpadni material odstranite z delovnega območja. Potem ko ste odstranili

velike oporne korenine, izvajaje pravilni postopek za podiranje drevesa.

Potisni in povleci

Glejte stran 325.

Reakcijska sila je vedno nasprotna smeri premikanja verige. Upravljavec mora biti zato priapravljen nadzorovati izdelek, ki lahko pri rezanju vzdolž spodnjega roba vodila oskovi (naprej). Da preprecite takse promike, nazobcani odbijač vedno potisnite naprej in ga fiksirajte. Izdelek lahko med rezanjem vzdolž zgornjega roba odskovi nazaj (proti upravljacu). Da to preprecite, se prepričajte, da med rezanjem vzdolž zgornjega roba vodila veriga ni zagozdena.

Zataknjena za gav zarezi

Ustavite zago in jo zavarujte. Ne poskusite izvleci verige in meca iz zareze, saj boste s tem verjetno polomili verigo, ki lahko zaniha nazaj in udari upravljavca. Do tega obicajno pride zaradi nepravilne podpore lesa med zaganjem, kar povzroci zapiranje zareze zaradi stiskanja in s tem uklescenje meca. Ce s preragajanem podpore ne sprostite meca in verige, zarezo odprit s pomojo lesenih klinov ali vzvoda in takso sprostite zago. Nikoli ne poskusajte zagnati verizne zage, kadar je mec ze v zarezi ali krajniku.

Krojenje debla

Glejte stran 325.

Krojenje pomeni Žaganje debla na krajse kose. Pomembno je, da imate dobro ravnoteže in da je vaša teža enakomerno razporejna na obe nogi. Če je mogoče, deblo dvignite in ga podprite z vejami, drugimi debli ali zagozdami. Sledite preprostim navodilom za enostavno Žaganje. Če je deblo podprto po celotni dolžini, ga Žagajte zvrha.

Če je deblo podprto na enam koncu, zarežite za 1/3 premera globoko s spodnje strani. Nato rez dokončajte od zgoraj, takao da se reza srečata.

Če je deblo podprto na obeh koncih, zarežite za 1/3 premera globoko z zgornje strani. Nato od spodaj zarežite se 2/3, takao da se reza srečata.

Kojjite na klancu, vedno stojte na tisti strani debla, kjer je teren visje. Za ohranjanje popolnega nadzora med zaganjem skozi deblo proti koncu reza sprostite pritisk, vendar ne popustite prijema verizne zage. Pazite, da veriga ne pride v stik s tlemi. Ko rez zakljucite, pocakajte, da se veriga ustavi, preden verizno zago premikate. Pri pomikanju od drevesa do drevesa vedno ustavite motor.

Kleschenje drevesa

Glejte stran 326.

Klešcenje pomeni odstranjevanje vej s padlega drevesa. Pri klešcenju dopustite, da spodnje, večje veje podpirajo deblo in ga držijo nad tlemi. Manjše veje odstranite z enim rezom. Napete veje odžagajte od spodaj navzgor, da se izognete ukšenju verizneŽage.

Mlado vejevej

Glejte stran 326.

Odskočno deblo je vsako deblo, veja, ukorenjinen štor ali mlado drevesce, ki je upognjeno pod pritiskom zaradi drugega lesa, takao odskovi nazaj,Če odžagamo ali

odstranimo les, ki ga zadrzuje.

Pri podtem drevesu obstaja velika moznost, da med razrezovanjem debla od stora ukoreninjeni stor odkoči nazaj vPokončen položaj. Bodite pozorni na odkočna debla, ker so nevarna. Ne poskusajte zagati ukrivljenih verig ali strcljev, ki so pod pritiskom, razen ce ste za to strokovno usposobljeni.

TRANSPORT IN SHRANJEVANJE

Zaustavite motor, aktivirajte zavoro verige in z vizigalne svecke odklopite ziico. Izdelek raj se dobro ohladi, preden ga shranite ali transporteirate.
Ocistite vse tujke z izdelka.
- Odtocite vse gorivo iz rezervaarja v posodo, ki je odobrena za bencin. Ne pozabite pravilno menjati in privitiPokrovcka za gorivo.
Pustite delovati motor, dokler se ne zaustavi. Na ta nacin se odstrani vsa meşanica goriva in olja, ki bi lahko postala postana in povzročila obloge smole v sistemas za gorivo.
- Odtočite vse olje meça in verige iz rezervaorjar v posodo, odobreno za olje. Ne pozabite pravilno namestiti in zategnitiPokrovčka za mazivo verige.
Pred shranjevanjem enote oz. med transportom namestitePokrov za mec.
Shranite jo na suhem in dobro prezracenem mestu, ki ni na dosegu otrok. Hranite proc od jeddih sredstev, kot so kemikalije za vrtnarjenje in soli za odmrzovanje. Ne shranjujte na prostem.
Med prenašanjem izdelka na katkih razdaljah (od enega delovnega območja do naslednjega), vedno zategnite zavoro verige, da je naprava blokirana.
- Za transport zavarujte izdelek pred premiki ali padci, da preprečite poskodbe oseb ali izdelka.
Izdelka nikoli ne nosite ali prevalajte, ko motor tece.

Upostevajte vse drzavne in krajevne predpise glede varmega skladischenja in rokovanja z bencinom. Odvečno gorivo uporabite za druge naprave s pogonom na 2-taktne motorje.

VZDRZEVANJE

Izdelek vzdrzujte v dobrem delovnem stanju.

POZORILO

Uporabljaje le originalne rezervne dele in dodatke, ki jih pri poroca proizvajalec. V nasprotnem primeru naprava lahko slabo deluje, povzroci poskodbe, garancija pa ne velja vec.

POZORILO

Servisiranje zahteva posebno pozornost in znanje in naj jo zato opravlja samo izurjeni servisi nehnik. Za servisiranje odnesite izdelek na pooblascni servis. Pri servisiranju uporabljaje samo originalne nadomestne dele.

POZORILO

Pred pregledom, ciscenjem ali servisiranjem izdelka zaustavite motor, aktivirajte zavoro verige in z vzigalne svecke odklopite ziico. Ce ne boste upostevali teh navodil, lahko pride do teze telesne poskodbe ali materialne skode.

Opravite lahko samo tukaj navedene prilagoditve ali popravila. Za ostala popravila se obnite na pooblasenega serviserja.
Posledice nepravilnega vzdrrzevanja so med drugim lahko napacno delovanje zavore verige in drugih varnostnih funkcj, zaradi cesar se poveca tveganje za hude poskodbe. Strokovno vzdrrzujte in ochranjaje varnost verizne zage.
Varno brusenje verige zahteva usposobljenost. Zato proizvajalec toplo priporoca, da obrabljene in tope verige zamenjate z novo, ki jo dobite pri pooblascenem serviserju. Stevilka dela je navedena v tabeli s specifikacijami izdelka v tem prirocniku.
Sledite navodilom za mazanje ter preverjanje in preragajanje napetosti verige.
Po vsaki uporabi izdelek očistite z mehko in suho krpo.
Pogosto preverjaje, ali so vse matice in vijaki dobro priviti in tako zagotovite varno delovno stanje opreme. Vsak poškodovani del mora ustrezno popraviti ali zamenjati pooblašeni servisni center.

MENJAVA MEÇA IN VERIGE ZAGE

Glejte stran 329-330.

1. Zaustavite orodje. Nosite zašcitne rokavice.
2. Sprostite zavoro verige.
3. S prilozenim kljuem odstranite matice za namestitev palice.
4. OdstranitePokrov verige.
5. Z enote odstranite mec in verigo.
6. Novo verigo namestite na mec v pravilni smeri in poskrbite, da so cleni pravilno poravnani v utoru.
7. Namestite mec na verizno zago in napeljite verigo po verizniku.
8. ZamenjatePokrovverige inmaticeza namestitev palice.
9. S prsti privije matice za namestitev palice. Meč se mora prosto gibati zaradi nastavitve napetosti.
10. Prilagodite napetost verige. Preberite poglavje «Prilagajanje napetosti verige«.
11. Konico meça držite navzgor in trdno zategnite montažne matice meça.

CISCENJE ZRAÇNEGA FILTRA

Glejte stran 333-334.

1. Gumb na vruhuPokrova zračnega filtra potisnite navzdol in ga obrnite v levo, da ga odklenete. Pokrov zračnega filtra dvignite naravnost navzgor, da ga odstranite, nato ga odložite na stran.
2. Iz okolice uplinjaca in komore izpihajte ali s krtacko odstranite cim vec umazanje in zagovine.

OPOMBA: Zagotovite, da je ročica za plin v povsem odprtem položaju, da se uplinjac ne kontaminira.

1. Ploski izvijač vstavite med jezička in ga obrnite, da odstranite filter.

2. Dvignite zračni filter iz njegovega podnožja. Izberite eno od naslednjih možnosti cisćenja:

3. Za rahlo cisicenje potrkajte s filtrom ob gladko ravno povrsino, da odstranite veci del zaganja in umazanje.

4. Za temeljitejse cischenje očistete v topli milnici. SPLAKNITE ga in počakajte, da se popolnama posusi.
5. Nov filter namestite po vsakih 25 urah delovanja.

OPOMBA: Alternativna metoda cischenja zračnega filtra je cischenje s stisjenim zrakom (vedno nosite zašcitna očala, da preprećite poskodbe oči).

1. Znova namestite zračni filter, pri tem pa se prepričajte, da sta jezička ustrezno poravnana in namesěcena.
2. Znova namestitePokrov zračnega filtra.Gumb potisnite navzdol in ga fiksirajte takto, da ga obrnete v desno.
3. Predfilter očistite po 25 polnjenijh rezervaorjara ali prej, ce je to potrebno. OdstranitePokrov motorja, sklop zaganjalnika in plošćo v obliki vodila na ohišju ventilatorja, da si zagotovite dostop do ohišja. (Glejte stran 335 - 337.)

OPOMBA: Ce filter susite s cevjo za zrak, filter izpihajte na obeh straneh.

WARNING

Motorja nikoli ne uporabljajte brez zracnegafilter. Pred ponovnim sestavljanjem preverite ali je zracni filter pravilno namescen vPokrovu zracnegafilter.

PREVERJANE IN CISCENJE ZAVORE VERIGE

Glejte stran 332.

Vzdrujte cisto co mehanizma zavore verige, tak da nezno oci stite spojne elemente.
Po cisicenju vedno preverite delovanje zavore verige.
Za več informacij glejte poglavje »Delovanje -preverjanje in upravljanje zavore verige«.

NASTAVITEV STEVILA VRTLJAJEV MOTORJA IN UPLINJAÇA

POZORILO

Znepravilno nastavitvijo uplinjaca lahko povecate nevarnosti poskodb,nesrcs smrtnim izidom ali poskodbe izdelka. Ce zeelite nastaviti uplinja, odnesite izdelek na pooblasceni servis.

URNIK VZDRZEVANJA

Dnevno preverjanje
Mešanica goriva	Pred vsako uporabo
Mazanje meča	Pred vsako uporabo
Napetost verige	Pred vsako uporabo in ob rednih intervalih

Aktivacija sklopke (med prostim tekom se veriga ne premika)	Pred vsako uporabo
Ostrino verige	Pred vsako uporabo, vizualni pregled
Poškodovanost delov	Pred vsako uporabo
Privitost pritrdil	Pred vsako uporabo
Odvitost delov	Pred vsako uporabo
Funkcija zavore verige	Pred vsako uporabo
Za uhajanja goriva	Pred vsako uporabo

PREVERITE IN OČISTITE:

Meč	Pred vsako uporabo
Celotno Žago	po vsaki uporabi
Zračni filter	Vsakih 5 ur*
Zavora verige	Vsakih 5 ur*
Zamenjaje filter za gorivo	Letno
Zamenjaje filter za gorivo	Letno

*Ure obratovanja

REZIDUALNA TVEGANJA:

Tudi ce izdelek uporabljate takotokjet predpisano,se vedno ne moremo izključiti dolocenih preostalih dejavnikov tveganja. Med uporabo se lahko pojavijo naslednje nevarnosti, upravljavec pa nj bo pozoren na sledece:

Poskodbe zaradi vibracij. Vedno uporabljajte pravo orodje za opravilo, uporabite ustrezne rocaje in omejite delovni cas in izpostavljenost.
- Izpostavljenost hrupu lahko povzroci poskodbo sluha. Nosite zašcito za sluh in omejite izpostavljenost.
Stik z izpostavljenimi zobci钇age (nearnost vreza).
Nepredviden, nenaden premik ali povratni sunek meca (nevarmost vreza).
Delci, ki odletijo iz verige zage (nevarnost ureza/vboda).
Delci, ki odletijo iz obdelovanca (odkruski, trske).
Vdihavanje zagovine in delcev ali emisij iz bencinskega motorja.
Stik koze z bencinom/oljem.

ZMANJSANJE TVEGANJA

Ugotovljeno je bilo, da lahko pri nekaterih posameznikih vibracije rochnih orodij povzrocijo Raynaudov sindrom. Simptomi so lahko mralvjinci, otrplost in pobledeli prsti, kar je obicajno vidno, kadar je osea izpostavljena mrazu. Dedni dejavniki, izpostavljenost mrazu in VLCagi, dieta, kajenje in delovne navade nj bi pripomogle k razvoju teh simptomov. Za zmanjsanje učinkov vibracij lahko upravljavec uposteva naslednja navodila:

Poskrbite, da bo vaše telo na mrazu toplo. Med upravljanjem nosite rokavice in takto ohranjaje toptoto vaših dlani in zapestij. Kot porocajo, je mraz glavni dejavnik, ki prispeva k Raynaudovemu sindromu.

• Po vsakem odobju upravljanja naprave telovadite in tako pospešite krvni obtok.
  Pogosto si vzemite odmor. Omejite dnevno kolićino izpostavljenosti.
  Zašcitne rokavice, ki jih lahko kupite v strokovnih trgovinah, kjer prodajajo motorne Žage, so zasnovane posebej za uporabo z motorno Žago in nudijo zašito in saber oprijem ter zmanjsajo tresljaje na ročaju. Rokavice morajo biti skladne s standardom EN381-7 in morajo imeti oznako CE.

Če zaznavate kakrsne koli simptome taksnega stanja,takoj prenehajte z uporabo naprave in se o simptomih posvetujte z zdravnikom.

POZORILO

Daljsa uporaba orodja lahko privede do poskodb ali pa so poskodbe lahko hujse. Kadar orodje uporabljate dalj casa, si veckrat vzemite odmor.

SPOZNAJTE SVOJ IZDELEK

Glejte stran 316

DELI

1. Prednji šcitnik roke/zavora verige
2. Sprednji ročaj
3. Pokrov valja
4. Pokrov zračnega filtra
5. Zračni filter
6. Gumb vbrizgalke
7. Vzvod Iopute za hladni zagon
8. Veriga
9. Ročica zaganjalnika
10. Meč
11. Sprozilni gumb
12. Pokrovček olja za verigo
13. Glusnik
14. Nastavitev uplinjača
15. Zadnjiročaj
16. Stikalo dušilne lopute
17. Pokrovček za mešanico goriva
18. Stikalo za vklop/izklop
19. Sklop zaganjalnika
20. Meč motorneŽage
21. Lovilec verige
22. Predfilter
23. Plošča v obliki vodila na ohišju ventilatorj

VARNOSTNE NAPRAVE

VERIGA ZAGE Z NIZKIM ODSUNKOM

Veriga zage z nizkim odsunkom pomaga preprecevat pojav odsunkov.

Grabilci (vodilni zobej) pred vsakim rezalinim zobom lahko zmanjsajo moc reakcije pri odsunku, takdo preprecijo, da se rezalni zobi ne bi zakopali pregloboko na območju odsunka. Uporabljajte le kombinacje mečev in verig, ki jih priporoča proizvajalec.

Pri brušenju verige izgubijo nekaj od svojih lastnostiglede odsunka, zaradi Česar je potrebna posebna

pozornost. Zaradi varnosti zamenjte verige, ko se njihova učinkovitost zmanjša.

MEC MOTORNE ZAGE

Vgrajeni mec motorne zage lahko uporabite kot rocico pri rezanju. Pomaga ohranjati stabilnost ohisja motorne zage med zaganjem. Med zaganjem potisnite napravo naprej, da zobata opora zareze v rob lesa, nato pa premikajte zadnji rocaj navzgor oz. navzdol v smeri reza, da zmanjsate fizični napor, ki je potreten za zaganje.

MECI

Na splošno imajo vodila meča s konicami majhnega premera nekoliko manjšo možnost povratnega udarca. Uporabljaje le kombinacije mečev in verig, ki jih priporoča proizvajalec. Uporaba nepriporocenih vodil lahko poveča nevarnost izgube nadzora med zaganjem. Redno preverjaje napetost verige. PriŽaganju manjsih vej (manj, kot je celotna dolžina meča) je nevarnost snetja veriga v primeru napačne napetosti še večja.

ZAVORA VERIGE

Zavore verige sozasnovane takto, da hitro zaustavijo vrtenje verige. Ko je vzvod zavore verige/šcitnik roke potisnjen proti mecu, se mora veriga takoj zaustaviti. Zavora verige ne prepreci odsunka. Le zniža tveganje za poskodbe v primeru stika meca verige s telesom uporabnika pri odsunku. Pred vsako uporabo preverite, ali zavora za verigo prvilno deluje (tako v blokiranem kot v sprošcenem položaju).

LOVILEC VERIGE

Lovilec verige prepreci, da bi ohlapna ali strgana veriga poletela proti uporabniku.

SIMBOLI NA IZDELKU

Pozor

Za zmanjsanje nevarnosti poškodb si preberite in osvjite vsebino navodil, preden izdelek uporabite.

Pri uporabi tega stroja morate nositi zašcitna očala in opremo za varovanje sluha in glave.

Pri rokovanju z verizno zago nosite nadrsece moene zašcitne rokavice.

Pri uporabi izdelka nosite obutev, ki ne drsi.

Zago uporabljaje takdo je trdno drzite z obema rokama.

Uporabljaje olje za 2-taktne motorje z zračnim hlajenjem.

Pred vsakim tocenjem goriva dobro premesajte meisanico goriva

Ob vsakem dolivanju goriva v motorno
žago dodajte olje za mazanje palice in
verige.

Skladnost CE

EurAsian oznaka o skladnosti.

Ukrajinska oznaka za skladnost

Zajamčena raven zvočne moč je 114 dB.

Nastavite zavoro verige v položaj RUN.

Nastavite zavoro verige v položaj «BRAKE«.

Stikalo za vžig pomaknite v »vklopljen« položaj.

Sedemkrat do konca pritisnite in sprostite GUMB VBRIZGALKE.

Ročico za plin izvlecite v popolnama odprt položaj.

Povlecite vrvico zaganjalnika, dokler nezaslisi prvega vziga motorja (ni potrebno potegniti vec kot petkat).

Rocico za plin potisnite povsem navznoter.

Zagonski ročaj povlecite tolikokrat, da se motor zažene.

Sprostite sprozilnik in stisnite sprozilo dusilke, nato sprozilo dusilke sprostite, da motor deluje v prostem teku.

Izdekaj 15-30 sekund deluje v prostem teku.

Gorivo in olje

• = Sprostitev verige"

Smer premikanja verige

"H = Igla za nastavitev hitrosti na visoko L = Igla za nastavitev hitrosti na nizko T = Vijak za nastavitev prostega teka"

ZaklepanjePokrova za dostop do fi Itra

OdklenitePokrov za dostop do fi Itra

Stikalo za vžig pomaknite v «izklopljen« položaj.

SIMBOLI V TEM PRIROČNIKU

Gorivo meşajte zunaj, tam kjer ni iskrenja ali plamena.

Med meşanjem goriva ali polnjenjem rezervaarja za gorivo ne kadite.

Deli ali dodatki so na prodaj ločeno

Pozor

Pozor

Nosite zašcito za oči in obraz.

Nosite zašcito za zgornji del telesa.

Nosite zašćito za noge.

Zaustavite izdelek.

ZaklepanjePokrova za dostop do fi Itra

OdklenitePokrov za dostop do fi Itra

Sledeče signalne besede in pomeni raj bi pojasnili ravni tveganja, ki so povezane tem izdelkom.

NEVARNOST

Oznacujeme morebitno tvegano stanje, ki ce se ji ne izognete lahko povzroci smr ali resno poskodbo.

POZOR

Oznacujeme morebitno tvegano stanje, ki ce se ji ne izognete lahko povzroci smr ali resno poskodbo.

POZOR

Oznacujeme morebitno tvegano stanje, ki ce se ji ne izognete lahko povzroci smr ali resno poskodbo.

POZOR

Brez simbola za varnostno opozorilo

Prikazuje situacijo, ki lahko povzroci materialno skodo.

ODPRAVLJANJE NAPAK

Problem Mozen vzrok Rešitev
Motor noče vžgati (Stikalo za vžig prestavite v položaj «on» (VKLOP)).	Ni iskrenja. Vžigalna svečka je lahko	poškodovana. Staro vžigalno svečko zamenjate z novo in poskusite znova. Če se motor ne zažene, izdelek vnite trgovcu, da ga bo pregledal.
	Zalitje motorja. Odstranite svečko pri izključenem stikalu za vžig. Ročico za plin pomaknite v položaj za delovanje (povsem jo potisnite navznoter) in vrv zaganjalnika povlacite 15- do 20-krat. Na ta način boste očistili odvečno gorivo iz motorja. Očistite in ponovno namestite svečko. Vklopno stikalo prestavite v položaj "on". Sedemkrat pritisnite in spustite gumb vbrizgalke. Vrv zaganjalnika trikatr povlacite, ko je ročica za plin pomaknjena povsem navznoter. Če se motor ne zažene, ročico za plin potisnite v povsem odprt položaj in ponovite postopek za običajni zagon. Če motor še vedno noče vžgati, ponovite postopek z novo svečko.
Motor vžge, vendar ne pospešuje pravilno.	Uplinjač je potrebno nastaviti na "L" (nizek brizg).	Obrnite se na pooblašćenegа serviserja, da vam nestavijo uplinjac.
Motor vžge, vendar ne deluje pravilno pri veliki hitrosti.	Uplinjač je potrebno nastaviti na "H" (visok brizg).	Obrnite se na pooblašćenegа serviserja, da vam nestavijo uplinjac.
Motor ne doseže polne hitrosti ali oddaja preveč dimea.	Preverite mešanico olja in goriva.	Porabite sveže gorivo in pravlino razmerje 2-taktne mešanice olja.
	Umazan zračni filter.	Očistite zračni filter.
	Umazanzaslon omejivalca iskrenja.	Za popravilo ali zamenjavo jo vnite pooblašćenemu servisnemu centru.
	Uplinjač je potrebno nastaviti na "H" (visok brizg).	Obrnite se na pooblašćenegа serviserja, da vam nestavijo uplinjac.
Motor vžge, teče in pospešuje, vendar ne teče na prazno.	Uplinjač je treba nastaviti.	Obrnite se na pooblašćenegа serviserja, da vam nestavijo uplinjac.
Motor vžge in teče, vendar se veriga ne vrti.	Posoda za olje je prazna. Posodo z	oljem morate napolniti vsakič, ko napolnite posodo z gorivom.
	Preverite, Če ni veriga preveč zategnjena.	Napnite verigo.
	Preverite delovanje mazalke. Pustite	da motor deluje 30 do 45 sekund s polovico moči. ZaustaviteŽago in preverite ali teče olje iz meča. Če je prisotno olje, je morda veriga topo ali pa je meč poškodovan. Če na vodilu ni maziva, se obrnite na pooblašćen servisni center.
Med delovanjem sta meč in veriga vroča in oddajata dim.	Pritegnjena je zavora verige. Sprosite zavoro verige.
	Prevelika zategjenost verige. Napnite verigo.
	Preverite meč in verigo glede poškodb.	Preverite meč in verigo glede poškodb.

Bezpečnost, efektivita a spo'ahlivost boli prvoradé pri navrhovi vasej benzinovej ret'azovej pily.

UÇEL POUZITIA

Poleg morebitnih zakonsko dolocenih pravic, ki izvirajo iz nakupa, za ta izdelek velja spodaj navedena garancija.

1. Garancijski obdobje je za potrošnike 24 mesecev in začne teči z dnem nakupa izdelka. Ta datum mora biti dokumentiran z računom ali drugim dokazilom o nakupu. Izdelek je zasnovan in namenjen izključno za potrošnikovo zasebno uporabo. V primuru strokovne oziroma komercialne uporabe izdelka garancija ne velja.
2. Obstaja moznost podaljsanja garancije na del nase ponudbe vrtnih orodij (AC/DC) prek obdobija garancije, opiana gzoraj, s pomojo registracije na spltnem mestu www.ryobitools.eu. Ustreznost orodij za podaljsanje garancijskega obdobja je jaso prikazana v trgovinah in/ali na embalazi oziroma je navedena v dokumentaci izdelka. Koncni uporabnik mora registrirati svoje novo orodje na splteu v 30 dneh po datumu nakupa. Koncni uporabnik lahko registra伐 podaljsano garancijo v voji drzavi bivanja, ce je na obrazcu splte ne registricne navedeno, da loznost velza za njegovo drzavo. Poleg tega morajo koncni uporabniki podati svoje moglasje za shranjevanje podatkov, ki so potrebni za splteni dostop in morajo sprejeti pogoje in dolocila uporabe spltenega mesta. Potrdilo o registraciji, ki ga posljemo prek e-oste, in originalni račun, ki prikazuje datum nakupa, sluzita kot dokazilo od podaljsani garanciji.
3. Garancija krije vse okvare izdelka, do katerih pride v garancijskem obdobju zaradi napak v izdelavi ali materialu, ki so bile prisnote nt ob datumu nakupa. Garancija je omejena na popravilo in/ali zamenjavo in ne vklučuje nobenih drugih obveznosti, med drugim VKljucno z nakljucno ali posledicić škodo. Garancija ne velja, ce je bil izdelek napacno uporabljan, uporabljen v nasprotju z navodili iz priročnika za uporabo ali ce ni bil pravlino povezan. Ta garancija ne velja za:

-škodo na izdelku, ki je posledica neustreznega vzdřevanja -spremenjen ali prilagojen izdelek

• izdelek, kateregaa originalna identifikacjska oznaka (blagovna znamka, serijska stevilka) je bil poskodovana, spremenjena ali odstranjena
• skodo, ki je posledica neuostoceanja navodil iz prirocnika za uporabo -izdelek, ki nima oznake CE
• izdelek, ki ga je poskušal opraviti nekvalificiran strokovnjak ali ki je bil popravljen brez predhodne odobritve s strani družbe Techntronic Industries.
• izdelek, ki je bil povezan na neustrezno napajanje (amperska moc, napetost, frekvenca)
• izdelek, ki je bil uporabljen z neustrezno mešanico goriva (gorivo, olje, odstotek olja)
• skodo, ki jo povzroodjo zunanji vplivi (kemični, fizčni, mehanski) ali tuje snovi

-rezervne dele, ki so podvrzeni obicajni uporabi
-neprimemo uporabo, preobremenitev orodja
-uporabo neodobrenih dodatkov ali delov
-Vsako redno prilagajanbe ali vzdrzevalno ciscenje uplinjacev
- Komponente (sestavni in rezervi deli), ki so podvrzeni obicajni obrabi, med drugim vklučno z gumbi odbijača, pegonskimi jermeni, sklopko, rezilis obrezovalnikov za zeve meje ali kosilnic za trato, nosilnimi pasovi, kabili, dusilnimi ventili, ogljkovimi krtáčami, napajalnimi kabili, zoobi, tsenilì iz ilfca,veznimi zatiči, ventilatoriji pihalnika, cevmi pihalnika in sesalnika, věčko in pasovi sesalnika, vodilnimi palicami, verigami motorne Žage, večmo, priključki,razpržilnimi šobami, kolesi,razpržilnimi palicami, notranjimi kolesci, zunanji rimski, rezailnimi vrvicami, vžigalnimi svečkami, zracnimi filtri, plinskimi filtri, rezili za mulčenje itd.

1. Za servisiranje morate izdelek poslati ali prinesti v pooblašeni servisi center družbe RYOBI, ki je naveden za vsako državo na naslednjemseznamu naslovov servisnih centroid.V nikaterih državah ve Slovakni posrednik družbe RYOBI obvezhe, da bo poskal izdelek na servis družbe RYOBI. Ko posiljate izdelek v servisi center družbe RYOBI, mora biti izdelek varno zapakiran in ne sme vsebovati nobenih nevarnih snovi, kot je DPR, bencin, opremljen pa mora biti z naslovom posiljatelja in vsebovatikratek opis napake.
2. Popravilo/zamenjava v skladu s to garancijo sta brezplačni storitvi. To pa ne predstavlja podaljišanja ai ponovega začetka garancijskéga odbrojbá. Zamenjani deli al odrojna postanje naša last. V ekaterih državah stroške dostave ai poštnino plaça košilatelj. Vaše zakonsko dolocěne pravice, ki izvirajo iz nakupa orodja, ostajao nespremenjene.
3. Ta garancija velja v Evropski skuposti, Švici, Islandiji, na Norveškem, v Liptenstajnu, v Turčiji in Rusji. Izven teh obmocij se obrmite na svojega pooblascenega posrednika izdelkov RYOBI, dealer ki vam bo povedal, ali velja kaksna druga garancija.

POOBLASÇEN SERVISNI CENTER

Pooblasceni servisi center blizu vas poisite na http://en.ryobotools.eu/header/service-and-support/service-agents.

SK

ZARUCNE PODMIENKY RYOIB

Razpon serijskih stevilk:

RCS5133CB 46232501000001-46232501999999

RCS5140B 46232601000001 - 46232601999999

RCS5145B 46232701000001-46232701999999

v skladu s sledečimi evropskimi direktivami in harmoniziranimi standardi 2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC, kot je nazadnje spremenjeno 2012/46/EU, EN ISO 11681-1:2011, EN ISO 14982:2009, EN ISO 3744:2010

Izmerjena raven zvoche moci: 110.6 dB(A)

Zajamcena raven zvoene moci: 114 dB(A)

Nacin ugotavljanja skladnosti v skladu s Prilogo V Direktive 2000/14/EC,

kot je bila spremenjena z Direktivo 2005/88/EC.

Priglaseni organ, 905 Intertek Deutschland GmbH, Stangenstraße 1, 70771 Leinfelden-Echterdingen, je pridobil soglasje ES, identifikacja stevilka CE pa je 12SHW2226-01.

Floyd Jeffrey Nesom (BSME)

Višji direktor tehnicičega oddelka
