KASUTUSJUHEND RCS5133CB RYOBI

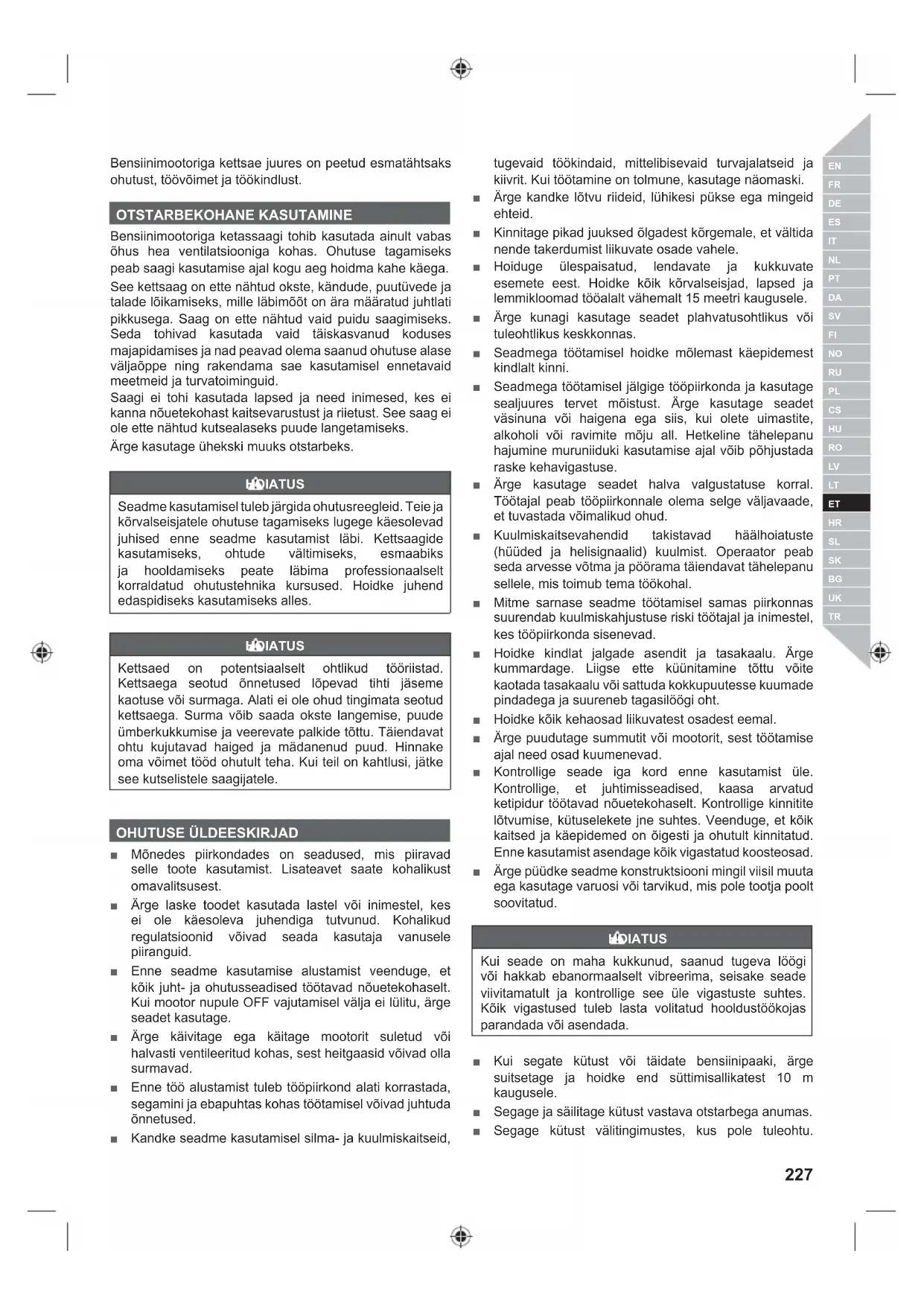

Bensiinimootoriga kettsae juures on peetud esmatähtsaks ohutust, töövõimet ja töökindlust. OTSTARBEKOHANE KASUTAMINE Bensiinimootoriga ketassaagi tohib kasutada ainult vabas õhus hea ventilatsiooniga kohas. Ohutuse tagamiseks peab saagi kasutamise ajal kogu aeg hoidma kahe käega. See kettsaag on ette nähtud okste, kändude, puutüvede ja talade lõikamiseks, mille läbimõõt on ära määratud juhtlati pikkusega. Saag on ette nähtud vaid puidu saagimiseks. Seda tohivad kasutada vaid täiskasvanud koduses majapidamises ja nad peavad olema saanud ohutuse alase väljaõppe ning rakendama sae kasutamisel ennetavaid meetmeid ja turvatoiminguid. Saagi ei tohi kasutada lapsed ja need inimesed, kes ei kanna nõuetekohast kaitsevarustust ja riietust. See saag ei ole ette nähtud kutsealaseks puude langetamiseks. Ärge kasutage ühekski muuks otstarbeks. HOIATUS Seadme kasutamisel tuleb järgida ohutusreegleid. Teie ja kõrvalseisjatele ohutuse tagamiseks lugege käesolevad juhised enne seadme kasutamist läbi. Kettsaagide kasutamiseks, ohtude vältimiseks, esmaabiks ja hooldamiseks peate läbima professionaalselt korraldatud ohutustehnika kursused. Hoidke juhend edaspidiseks kasutamiseks alles. HOIATUS Kettsaed on potentsiaalselt ohtlikud tööriistad. Kettsaega seotud õnnetused lõpevad tihti jäseme kaotuse või surmaga. Alati ei ole ohud tingimata seotud kettsaega. Surma võib saada okste langemise, puude ümberkukkumise ja veerevate palkide tõttu. Täiendavat ohtu kujutavad haiged ja mädanenud puud. Hinnake oma võimet tööd ohutult teha. Kui teil on kahtlusi, jätke see kutselistele saagijatele. OHUTUSE ÜLDEESKIRJAD ■ Mõnedes piirkondades on seadused, mis piiravad selle toote kasutamist. Lisateavet saate kohalikust omavalitsusest. ■ Ärge laske toodet kasutada lastel või inimestel, kes ei ole käesoleva juhendiga tutvunud. Kohalikud regulatsioonid võivad seada kasutaja vanusele piiranguid. ■ Enne seadme kasutamise alustamist veenduge, et kõik juht- ja ohutusseadised töötavad nõuetekohaselt. Kui mootor nupule OFF vajutamisel välja ei lülitu, ärge seadet kasutage. ■ Ärge käivitage ega käitage mootorit suletud või halvasti ventileeritud kohas, sest heitgaasid võivad olla surmavad. ■ Enne töö alustamist tuleb tööpiirkond alati korrastada, segamini ja ebapuhtas kohas töötamisel võivad juhtuda õnnetused. ■ Kandke seadme kasutamisel silma- ja kuulmiskaitseid, tugevaid töökindaid, mittelibisevaid turvajalatseid ja kiivrit. Kui töötamine on tolmune, kasutage näomaski. ■ Ärge kandke lõtvu riideid, lühikesi pükse ega mingeid ehteid. ■ Kinnitage pikad juuksed õlgadest kõrgemale, et vältida nende takerdumist liikuvate osade vahele. ■ Hoiduge ülespaisatud, lendavate ja kukkuvate esemete eest. Hoidke kõik kõrvalseisjad, lapsed ja lemmikloomad tööalalt vähemalt 15 meetri kaugusele. ■ Ärge kunagi kasutage seadet plahvatusohtlikus või tuleohtlikus keskkonnas. ■ Seadmega töötamisel hoidke mõlemast käepidemest kindlalt kinni. ■ Seadmega töötamisel jälgige tööpiirkonda ja kasutage sealjuures tervet mõistust. Ärge kasutage seadet väsinuna või haigena ega siis, kui olete uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanu hajumine muruniiduki kasutamise ajal võib põhjustada raske kehavigastuse. ■ Ärge kasutage seadet halva valgustatuse korral. Töötajal peab tööpiirkonnale olema selge väljavaade, et tuvastada võimalikud ohud. ■ Kuulmiskaitsevahendid takistavad häälhoiatuste (hüüded ja helisignaalid) kuulmist. Operaator peab seda arvesse võtma ja pöörama täiendavat tähelepanu sellele, mis toimub tema töökohal. ■ Mitme sarnase seadme töötamisel samas piirkonnas suurendab kuulmiskahjustuse riski töötajal ja inimestel, kes tööpiirkonda sisenevad. ■ Hoidke kindlat jalgade asendit ja tasakaalu. Ärge kummardage. Liigse ette küünitamine tõttu võite kaotada tasakaalu või sattuda kokkupuutesse kuumade pindadega ja suureneb tagasilöögi oht. ■ Hoidke kõik kehaosad liikuvatest osadest eemal. ■ Ärge puudutage summutit või mootorit, sest töötamise ajal need osad kuumenevad. ■ Kontrollige seade iga kord enne kasutamist üle. Kontrollige, et juhtimisseadised, kaasa arvatud ketipidur töötavad nõuetekohaselt. Kontrollige kinnitite lõtvumise, kütuselekete jne suhtes. Veenduge, et kõik kaitsed ja käepidemed on õigesti ja ohutult kinnitatud. Enne kasutamist asendage kõik vigastatud koosteosad. ■ Ärge püüdke seadme konstruktsiooni mingil viisil muuta ega kasutage varuosi või tarvikud, mis pole tootja poolt soovitatud. HOIATUS Kui seade on maha kukkunud, saanud tugeva löögi või hakkab ebanormaalselt vibreerima, seisake seade viivitamatult ja kontrollige see üle vigastuste suhtes. Kõik vigastused tuleb lasta volitatud hooldustöökojas parandada või asendada. ■ Kui segate kütust või täidate bensiinipaaki, ärge suitsetage ja hoidke end süttimisallikatest 10 m kaugusele. ■ Segage ja säilitage kütust vastava otstarbega anumas. ■ Segage kütust välitingimustes, kus pole tuleohtu.228 | Eesti Pühkige ära mahavoolanud kütus. Enne mootori käivitamist minge tankimiskohast 10 meetri kaugusele. ■ Enne hoiule paneku või teisaldamise alustamist seisake mootor. ■ Pärast tankimist veenduge, et kütusepaagi/kütusenõu korgid on kindlalt oma kohale keeratud. SAEKETI OHUHOIATUSED ■ Kui seade ei ole kasutuses, seda kantakse või transporditakse, paigaldage sellele terakaitse. See vähendab riski, et on võimalik juhuslik kokkupuude saeketi teravate lõikeservadega. Sae kandmisel hoidke saagi kinni ülemisest käepidemest, suunake saelatt kehast eemale. ■ Õppige oma uue kettsaega töötama tehes lihtsaid lõikeid ohutult toetatud puusse. Tehke seda iga kord, kui te ei ole mõnda aega toodet kasutanud. ■ Kui kasutate saagi esimest korda, on soovitatav on saagida ümarmaterjali saepukil või vastaval alusel. ■ Veenduge, et kõik kaitsekatted, käepidemed ja ogalatt on nõuetekohaselt kinnitatud ning heas seisundis. ■ Kettsae kasutaja peab olema hea tervise juures. Kettsaag on raske seade, seega peab kasutaja olema füüsiliselt tugev. Kasutaja peab olema valvas, tal peab olema hea väljavaade, vaba liikumisruum, tasakaal ja käeliselt osav. Kui on mingeid kahtlusi, siis ärge kettsaagi kasutage. ■ Ärge seiske saagimise ajal ebastabiilsel pinnal. See hõlmab redeleid, tellinguid ja puid, kuid mitte ainult neid. Hoidke mõlemad käed kogu aeg käepidemetel. ■ Ärge alustage toote kasutamist enne kui tööpiirkond on vaba, teil on kindel jalgealune ja varem plaanitud taganemistee langeva puu eest. ■ Olge äärmiselt ettevaatlik väikeste puuvõsude ja võsa lõikamisel, sest peenem materjal võib haakuda keti külge ning see võib lennata teie poole või tõmmata teid tasakaalust välja. ■ Pinge all oleva oksa saagimisel hoolitsege, et te sellega pihta ei saaks, kui puukiududes olev pinge vabaneb. ■ Hoiduge heitgaaside, määrdeõliudu ja saepurutolmu eest! Kandke vajadusel maski või respiraatorit. ■ Ärge saagige väätisid ja/või peenikest alusmetsa (peenemat kui 75 mm). ■ Tootega töötamise ajal hoidke seda alati mõlema käega. Hoidke käepidemetest tugevasti kinni, nii et pöial on ümber käepideme. Parema käega tuleb kinni hoida tagumisest käepidemest ja vasakuga eesmisest käepidemest. ■ Enne mootori käivitamist veenduge, et saekett ei oleks kokkupuutes ühegi esemega. Käivitage saag alati ketipiduri rakendatud olekus (täielikult ette lükatud asendis). ■ Ärge püüdke seadet mingil moel muuta või kasutada seda mingite seadmete või seadiste käitamiseks, mis ei ole tootja poolt soovitatud. ■ Sae kasutamisel peab teil olema kättesaadav esmaabikomplekt, milles on suure haava sidumisvahendid ja abikutsevahendid (näiteks vile). Läheduses peab olema suurem esmaabikomplekt. ■ Sae kasutaja võib kiivri peast võtta, kui tööpiirkonnas pole langevate puude ohtu, kuid pidage meeles, et kiiver ja selle võrkvisiir aitab teil vähendada võimalikku ohtu näole ja peale, kui peaks ilmnema tagasilöök. ■ Tootega töötamise ajal kandke alati kiivrit. Võrkvisiiriga kiiver aitab tagasilöögi korral vähendada näo- ja peavigastuste ohtu. ■ Valesti pingutatud kett võib juhtlatilt maha tulla ja põhjustada sellega raske kehavigastuse või surma. Keti pikkus sõltub temperatuurist ja kulumisest. Kontrollige keti pingust korrapäraselt. ■ Hoidke tööriista käepidemed kuivana, puhtana ja ärge laske neile sattuda õli või määret. Määrdunud või õlised käepidemed on libedad ja tingivad kontrolli kadumise. ■ Et vähendada liikuvate osadega kokkupuutumisest tingitud vigastuste ohtu, peatage alati mootor, aktiveerige ketipidur ja eemaldage süüteküünla juhe. Veenduge, et kõik masina liikuvad osad on täielikult seiskunud: ● enne toote juurest lahkumist ● enne puhastamist ja ummistuse kõrvaldamist ● enne tarvikute paigaldamist ja eemaldamist ● enne seadme kontrollimist, hooldamist ja sellega töötamist. ■ Tööplatsi suurus sõltub töö iseloomust ja puu või muu saetava eseme suurusest. Näiteks puude langetamine nõuab rohkem tööruumi kui seda on vaja muudel lõikamistoimingutel, näiteks järkamisel. Saagija peab olema ettevaatlik ja jälgima kõike, mis toimub tööpiirkonnas. ■ Ärge hoidke oma keha samal joonel juhtlati ja ketiga. Kui te pole harjunud tagasilöögiga, siis aitab see vältida keti liikumist teie pea ja keha suunas. ■ Ärge liigutage saagi edasi tagasi, laske ketil ise lõigata, hoidke kett terav ja ärge suruge ketile jõuga peale. ■ Saagimise lõppjärgus ärge avaldage enam survet. Olge valmis hoidma saagi hetkel, kui see läbistab puu. Muidu võite saada raske kehavigastuse. ■ Ärge peatage saagi saagimisoperatsiooni keskel. Laske sael töötada kuni see on lõikest välja võetud. Isikukaitsevahendid Saagija vigastamise riski vähendamiseks kasutage kvaliteetseid isikukaitsevahendeid. Kettsae kasutamisel kasutage järgmisi isikukaitsevahendeid: Kaitsekiiver – peab vastama standardi EN 397 nõuetele ja olema CE-märgisega Kuulmiskaitsevahendid – peab vastama standardi EN 352-1 nõuetele ja olema CE-märgisega Silma- ja kuulmiskaitsevahendid – peavad olema CE-märgisega ja vastama standardi EN 166 nõuetele (turvaprillid) või standardi EN 1731 nõuetele (võrkvisiir) Kaitsekindad – peab vastama standardi EN381-7 nõuetele ja olema CE-märgisega Jalgakaitsed (säärised)229 Eesti |

– peavad vastama standardi EN381-5 nõuetele, olema CE-märgisega ja tagama üldkaitse. Saagija turvajalatsid – peavad vastama standardi EN ISO 20345:2004 nõuetele ja peavad olema markeeritud kettsae sümboliga, mis näitab vastavust standardile EN 381-3. (Hooajalised kasutajad võivad kasutada terasest ninakaitsega turvasaapaid ja kaitsesääriseid, mis vastavad standardi EN 381-9 nõuetele, kui maapind on tasane, kukkumisoht on minimaalne ning puudub alusmets) Saagija turvajakk – peab vastama standardi EN 381-11 nõuetele ja olema CE-märgisega KOKKUPANEK HOIATUS Kui mõni osa on kahjustunud või puudu, ärge kasutage seda seadet enne, kui vastav osa on asendatud. Selle hoiatuse eiramine võib põhjustada raskeid vigastusi.

1. Kandke kaitsekindaid.

2. Vabastage ketipidur.

3. Eemaldage juhtplaadi kinnitusmutrid kaasasoleva

5. Eemaldage juhik tootest.

6. Pange kett õiges suunas juhikule ja veenduge, et

8. Pange ketikate ja juhtplaadi kinnitusmutrid tagasi.

9. Keerake juhtplaadi kinnitusmutrid käega kinni. Juhikul

peab olema pinge seadistamiseks ruumi liikuda.

10. Reguleerige keti pingus välja. Juhinduge osast "Keti

pinguse reguleerimine".

11. Hoidke juhiku otsa õhus ja pingutage kinnitusmutrid

2. Veenduge, et juhtplaadi kinnitusmutrid on vaid nõrgalt

3. Keti pingsuse suurendamiseks keerake keti

pingutamiskruvi päripäeva ja kontrollige tihti keti pingsust. Keti pingsuse vähendamiseks keerake keti reguleernuppu vastupäeva ja kontrollige tihti keti pingsust.

4. Keti pingus on nõuetekohane siis, kui saeketi

lõikehamba ja juhtlati vahel on vahe 3–4 mm. Parim viis keti pinguse mõõtmiseks on tõmmata ketti juhtlati alaosa keskel alla (juhtlatist eemale) ja mõõta seejärel lati ja keti liugpindade vaheline kaugus.

5. Pingutage juhtplaadi kinnituskruvid, keerates neid

päripäeva. MÄRKUS: Tavatöö ajal keti pingus suureneb temperatuuri tõttu. Kontrollige keti pinget sageli ja pingutage vajaduse korral. Soojalt pingutatud kett võib jahtudes olla liialt pingul. Veenduge, et keti pingsus on õigesti välja reguleeritud vastavalt juhistele. KASUTAMINE

Ohutu ümberkäimine kütusega HOIATUS Enne tankimist lülitage mootor alati välja. Ärge lisage kütust töötavale või kuumale mootorile. Enne mootori käivitamist liikuge vähemalt 10 m kaugusele tankimiskohast. Ärge suitsetage! Nimetatud hoiatuste eiramine võib kaasa tuua kehavigastusi. HOIATUS Kontrollige, et ei esineks kütuselekkeid. Kui avastate mingi lekke, siis kõrvaldage see enne seadme kasutama hakkamist, et vältida tulekahju ja põletushaavu. ■ Käsitsege kütust alati ettevaatlikult, sest see on kergsüttiv. ■ Tankige alati vabas õhus ja võimalikest süttimisallikatest eemal. Ärge hingake sisse bensiiniauru. ■ Ärge laske bensiinil või õlil kokku puutuda nahaga. Kui kemikaal satub nahale, siis peske see kohe rohke vee ja seebiga maha. ■ Vältige bensiini või õli silma sattumist. Kui bensiin või õli puutub kokku silmadega, peske silmi otsekohe puhta veega. Kui silmade ärritus ei lakka, pöörduge kohe arsti poole. Kütuse segamine ■ Sellel tootel on kahetaktiline mootor, mille puhul on vajalik bensiini ja kahetaktilise õli eelnev segamine. Segage pliivaba bensiin ja kahetaktiline õli puhtas bensiinikonteineris. ■ Mootori tööks on vajalik pliivaba autobensiin oktaanarvuga 91 või enam. ■ Ärge kasutage mitte mingit bensiinijaamas saadavat kütuse- ja õlisegu (s.h mopeedidele, mootorratastele mõeldud kütuse- ja õlisegu). ■ Kasutage õhkjahutusega mootorites kõrgekvaliteedilist isesegunevat 2-taktilise mootori määret. Ärge kasutage autodele mõeldud määret ega 2-taktilist välispidist määret. ■ Segage 2% sünteetilist kahetaktilise mootori õli bensiini sisse. Suhe on 50:1. ■ Segage kütust põhjalikult ja korrake segamist ka enne iga tankimist. ■ Segage kütust väikestes kogustes. Ärge segage koguseid, millest jätkub enam kui 30 päevaks. Soovitame kasutada 2-taktilise mootori kütuselisandit. MÄRKUS: Garantii ei kata kütusesüsteemi kahjusid ega230 | Eesti jõudluseprobleeme, mille on tinginud eelpoolmainitust suurema mahuprotsendiga hapnikuga rikastatud kütuste kasutamine. Kütusepaagi täitmine Vt leht 319. ■ Saastumise vältimiseks puhastage paagi korgi ümbrus. ■ Keerake kütusepaagi kork aeglaselt lahti. ■ Valage kütusesegu ettevaatlikult paaki. Vältige mahaloksumist. ■ Enne korgi tagasiasetamist puhastage paak. ■ Asetage kork kohe tagasi ja pingutage käsitsi. Pühkige ära mahavoolanud kütus. MÄRKUS: See on normaalne, kui mootor suitseb toote esmakordse kasutamise ajal ja pärast seda.

Vt leht 319. HOIATUS Ärge mingil juhul kasutage ketti ilma õlita. Kui saekett liigub ilma õlita, võib juhtlatt vigastada saada. Seetõttu on tähtis kontrollida õlitaset tihti ja iga kord enne toote kasutamist.

1. Saastumise vältimiseks pühkige kütusepaagi korgi

2. Keerake õlipaagi kork lahti ja võtke see maha.

3. Valage õli paaki, jälgides sealjuures taset paagi

vaateakna kaudu. Hoolitsege, et õli sissevalamisel ei satuks paaki mustust.

4. Pange õlipaagi kork oma kohale tagasi ja keerake

lõpuni kinni. Pühkige ära kogu mahasattunud õli.

5. Ühe paagitäie õliga saab toodet kasutada 20-40 minutit.

MÄRKUS: Kui kett liigub õigesti ja saelati määrimissüsteem töötab nõuetekohaselt, siis eemaldub töötamise ajal ketist õli. Keti ja määrimissüsteemi töö kontrollimiseks suunake keti ots heledale pinnale, näiteks ajalehele. Mõne aja pärast peab sellele tekkima selgelt märgatav õlipiiskadest koosnev joon. Soovitatav ketiõli ■ Tootja soovitab kasutada vaid saeketi määrdeõli. (Saadaval volitatud teeninduskeskusest)

Käivitamise viis sõltub sellest, kas mootor on soe või külm. HOIATUS Hoidke keha sae teljejoonest vasakule. Ärge hoidke saagi jalge vahel ega küünitage üle teljejoone. ■ Pange saag tasasele pinnale ja veenduge, et läheduses ei ole mingeid esemeid või takistusi, mis võivad teradega kokku puutuda. ■ Hoidke eesmist käepidet tugevalt vasaku käega ning asetage parem jalg tagumise käepideme juurde. Külma mootori käivitamine. Vt lk 317 - 319.

1. Lülitage süütevõti asendisse ON (SEES).

2. Seadke ketipidur asendisse BRAKE hoova/käekaitse

ettepoole lükkamisega.

3. Pumbake eeltäitepumpa vähemalt 10 korda.

4. Tõmmake õhuklapi hoob täiesti välja asendisse "full-

choke" (õhuklapp kinni).

5. Kui temperatuur on üle 10°C, tõmmake mitte enam

kui 3 korda starteri käepidemest kuni mootor üritab käivituda. Kui temperatuur on alla 10°C, tõmmake mitte enam kui 5 korda starteri käepidemest kuni mootor üritab käivituda.

6. Seadke õhuklapi hoob asendisse "POOL". Tõmmake

starteri käepidemest kuni mootor käivitub.

7. Lükake õhuklapi hoob täiesti sisse.

8. Tõmmake starteri käepidemest kuni mootor käivitub.

9. Laske mootoril töötada 15–30 sekundit.

10. Enne mootori kiirendamist või puu lõikamist: Seadke

ketipidur tööolekusse (asend A) tõmmates hooba / käekaitset tagasi. ETTEVAATUST Kui ketipiduri hoob on pidurdusasendis, kuid gaasihooba ei õnnestu täielikult vabastada, tekitab see tootele tõsiseid kahjustusi. Ärge kunagi vajutage päästikule, kui ketipiduri hoob on pidurdusasendis. Sooja mootori käivitamine. Vt leht 327.

1. Lülitage süütevõti asendisse ON (SEES).

2. Seadke ketipidur asendisse BRAKE hoova/käekaitse

ettepoole lükkamisega.

3. Tõmmake õhuklapi hoob täiesti välja asendisse "full-

choke" (õhuklapp kinni) ja seejärel lükake lõpuni sisse.

4. Tõmmake järsult starterinöörist kuni mootor käivitub,

kuid mitte üle 5 korra. Vajutage alla päästiku vabasti ja suruge gaasipäästikule, et vabastada päästik ja lülitada mootor tühikäigule. Kui mootor ei käivitu pärast 5-kordset käivitamist, kasutage külma mootori käivitusprotseduuri.

5. Enne mootori kiirendamist või puu lõikamist: Seadke

ketipidur tööolekusse (asend A) tõmmates hooba / käekaitset tagasi. MOOTORI SEISKAMINE Vabastage päästik ja laske mootoril tühikäigul töötada. Mootori seiskamiseks seadke lüliti asendisse “O” . Ärge asetage kettsaagi maha, kui kett pole täielikult peatunud. Ohutuse huvides pange peale ka ketipidur. Kui saag lülitit vajutades ei seisku, tõmmake õhuklapp täielikult välja (Full Choke) ja pange mootori seiskamiseks peale ketipidur. Kui lüliti on asendis “O” ja saag ei seisku, viige lüliti enne järgmist kasutamist parandusse, et vältida ohtlikke olukordi ja võimalikke kehavigastusi. MÄRKUS: Kui olete sae kasutamise lõpetanud, vabastage paak rõhu alt paagikorgi lõdvendamisega ning keerake kütuse- ja õlipaagi korgid tugevasti kinni. Laske mootoril jahtuda.231 Eesti |

Vt leht 319. Hoidke kettsaagi alati nii, et teie parem käsi on tagumisel käepidemel ja vasak käsi eesmisel käepidemel. Hoidke saagi kahe käega nii, et pöidlad ja sõrmed on ümber käepidemete. Veenduge, et hoiate vasaku käega käepidemest nii kinni, et pöial on allpool.

KETIPIDURI KONTROLLIMINE JA KASUTAMINE

1. Rakendage ketipidur oma vasaku käe pööramisega

ümber eesmise käepideme. Kasutades oma käeselga, lükake kangi / käekaitset juhtlati suunas sel ajal kui kett liigub kiiresti. Hoidke kogu aeg sae käepidemetest kahe käega kinni.

2. Tagastage ketipidur kangi / käekaitse tõmbamisega

esikäepideme suunas tööasendisse kuni on kuulda klõpsatust. HOIATUS Kui ketipidur ei peata koheselt ketti või ei püsi ilma lisaabita tööasendis, viige saag enne selle kasutamist volitatud teeninduskeskusesse remondiks. HOIATUS Kui gaasipäästik on vabastatud ja mootor töötab tühikäigul, ei tohi saekett liikuda. Kui see jääb liikuma, on oht, et operaator võib kehavigastusi saada. Ärge seadet kasutage ja andke see pädevaks reguleerimiseks volitatud hoolduskeskusesse. SIDURI KONTROLLIMINE

1. Vabastage ketipidur, selleks lükake käeseljaga

ketipiduri kang/käekaitset juhtlati suunas sel ajal kuni on kuulda klõpsatust.

2. Laske masinal töötada tühikäigul. Veenduge, et saekett

ei pöörle. Kui tühikäigul saekett pöörleb, võib sidur olla kahjustatud. Ärge seadet kasutage. Andke seade hoolduskeskusesse, kus seda pädevalt hooldatakse.

3. Suruge gaasipäästik pooleldi alla ja käitage toodet

keskmisel kiirusel. Kui sidur on heas tööseisundis, peab saekett liikuma sujuvalt.

Pärast kettsae pikemaajalist kasutamist laske tootel 3-5 minutit töötada tühikäigul, nii et ketipidur on rakendunud, mis võimaldab mootorisse kogunenud kuumuse läbi sundõhkjahutussüsteemi lahtuda. See aitab ära hoida võimaliku ülekuumenemise ja teatud mootoriosade (s.t süütesüsteemi ja karburaatori) võimaliku pinge. Sel põhjusel võib pärast mootori täielikku väljalülitamist esineda kettsae taaskäivitamisel raskusi, mis on täiesti normaalne. Laske mootoril enne uuesti käivitamist jahtuda. Tagasilöökide põhjused ja juhised nende vältimiseks: Tagasilöök võib esineda juhul, kui juhiku ots puudutab mõnd eset või kui saekett puidu sisse kinni jääb. Otsa kontakt võib mõnel juhul põhjustada ootamatu vastureaktsiooni, lüües juhtlati üles ja operaatori suunas. Saeketi kinnijäämine juhtlati otsas võib lükata juhtlatti kiiresti tagasi operaatori suunas. Mõlemad nimetatud reaktsioonid võivad lõppeda kontrolli kaotamisega sae üle, mis omakorda võib põhjustada kehavigastusi. Ärge lootke ülemäära oma kettsae turvaelementidele. Kettsae kasutajana tuleks Teil võtta tarvitusele mitmeid tööohutusmeetmeid. Tagasilöök on sae väära kasutamise, ebaõigete töövõtete või tööks mittevastavate töötingimuste tulemus ja seda saab vältida allpool esitatud ettevaatusabinõude rakendamisega. ■ Hoidke saagi nii, et pöidlad ja sõrmed on kindlalt mõlema käepideme ümber ning hoidke oma keha ning käsivarred nii, et saate tagasilöögist tulenevaid jõudusid vastu võtta. Operaatoril on võimalik tagasilöögist tekkivaid jõudusid hallata, kui selleks vastavaid meetmeid võtta. Ärge laske haaret lõtvuda. ■ Ärge küünitage end liigselt välja ja ärge püüdke saagida ülevalpool oma õlgasid. See aitab vältida soovimatut otsakontakti ja võimaldab ootamatu olukorra tekkimisel tööriista üle kontrolli säilitada. ■ Kasutage ainult tootja poolt ette nähtud juhtlatti ja ketti. Vale juhtlatt ja -kett võib põhjustada keti katkemise ja/või tagasilöögi. ■ Järgige tootja poolt antud saeketi hooldamise juhiseid. Vähenenud lõikesügavuse piiraja kõrgus võib suurendada tagasilöögi võimalust.

ÜLDISED JUHISED NÕUETEKOHASEKS LANGETAMI-

SEKS, OKSTE LÕIKAMISEKS JA JÄRKAMISEKS Ohud puidus esinevatest sisepingetest Kui saate aru puidu sees olevatest jõududest ja pingetest saate vältida kinnikiilumist või vähemalt saate aru pingete toimest. Puidus oleva pinged suruvad puidu kiudusid laiali ja kui sellises kohas teha lõige või pilu, siis on suundumus kiudude avanemisele kui saag puitu läbib. Kui puutüvi on toetatud saepukile ja üleulatuv ots on toetamata, siis tekib pinge ülapinnas, mis on tingitud üleulatuva tüveosa massist ja kiud satuvad pinge alla. Samuti on tüve alaosa surve all ja puidu kiud surutakse seal kokku. Kui lõige tehakse selles osas, siis on saeteel suundumus sulguda. See võib saelati kinni suruda. Puu langetamine Vt lk 323 - 324. Kui puude langetamisel ja järkamisel töötab samaaegselt kaks või rohkem töötajat, siis peab langetamine toimuma järkamisest eraldi, sellisel kaugusel, mis minimaalselt võrdub langetatava puu kahe kõrgusega. Puud tuleb langetada sellisel moel, et see ei ohusta ühtegi inimest ega taba õhuliine ning ei tekita ainekahju. Kui puu puudutab õhuliini, siis tuleb sellest viivitamatult teavitada õhuliini haldajat. Saagija peaks hoiduma ülesmäge, kuna pärast langemist veereb puu tõenäoliselt allamäge. Ohutsoonist lahkumise teekond tuleb ette planeerida ja puhastada enne puu langetamise alustamist. Ohutsoonist232 | Eesti lahkumise teekond peab olema langeva puu taga, diagonaalis puu langemise oletatava suunaga. Enne langetamise alustamist tehke kindlaks puu loomuliku kalde suund, suuremate okste paiknemine ja tuule suund, et hinnata mis võib puu langemist mõjutada. Eemaldage puult mustus, kivid, lahtine koor, naelad, klambrid ja traat. Ärge proovige langetada mädanenud puid ega puid, mida on kahjustanud tuul, tuli, äike jne. See on väga ohtlik ja seda tohivad teha ainult professionaalsed arboristid. ■ Puu sälkamine Vt lk 323 - 324. Tehke risti langetamise suunale puu sisse sälk, mille sügavus on 1/3 puu läbimõõdust. Esmalt tehke alumine horisontaalne sisselõige. See väldib teise sisselõike tegemise ajal saeketi või juhtlati kinnijäämist. ■ Langetuslõige Vt lk 323 - 324. Tehke langetuslõige puusse vähemalt 50 mm võrra sälklõikest kõrgemale. Saagige langetuslõige paralleelselt sälklõike horisontaallõikega. Tehke langetuslõige sellise sügavusega, et murdekohta jääks alles piisavalt puitu. Murdekoha puit väldib puu pöördumist ja vales suunas langemist. Ärge lõigake murdekohta läbi. Kui langetuslõige jõuab murdekohale liiga lähedale, siis hakkab puu langema. Kui tekib oht, et puu võib langeda mittesoovitavas suunas või tagasisuunas õõtsuma hakata ja sae kinni kiiluda, ärge tehke langetuslõiget lõpuni ja kasutage puidust, plastist või alumiiniumist kiilusid, et lõige avada ning lasta puul langeda soovitud suunas. Kui puu hakkab langema, võtke saag lõikest välja, seisake mootor, pange saag maha ja lahkuge varem ettevalmistatud tee kaudu. Olge ettevaatlik allalangevate okste suhtes ja jälgige oma jalgealust. Peajuurte eemaldamine Vt leht 324. Peajuur on jäme juur, mis väljub tüvest maapinna kohal. Kõrvaldage suuremad peajuured enne langetamist. Tehke juure sisse esmalt horisontaalne lõige , seejärel vertikaalne . Koristage järelejääv lahtine tükk töökohalt. Pärast peajuurte eemaldamist järgige korrektset puulangetamise korda. Lükkamine ja tõmbamine Vt leht 325. Vastasmõju suund on alati vastupidine keti liikumissuunale. Seega peab kasutaja olema valmis selleks, et toode võib eemale paiskuda (liikuda ettepoole), kui lõigatakse juhtplaadi alumise servaga. Sellise liikumise vältimiseks rakendage alati haardehambaid. Toode võib tagasi põrkuda (kasutaja poole), kui lõigatakse ülemise servaga. Selle vältimiseks veenduge, et ülemise servaga saagides ei ole kett kinni kiilunud. Saag on jäänud puusse kinni Seisake saag ja võtke ohutusmeetmeid. Ärge püüdke ketti ja juhtlatti jõuga lõikekohast välja võtta, sellega võite keti lõhkuda kui see pöördub tagasi ja annab saagijale löögi. See olukord tekib tavaliselt siis, kui puu on valesti toetatud ja seetõttu surutakse lõikekoht kokku ja saag jääb puusse kinni. Kui toetuspunkti muutmine juhtlatti ja ketti ei vabasta, kasutage puitkiilusid või kangi, et lõige avada ja saag vabastada. Ärge mingil juhul käivitage saagi kui juhtlatt on lõikes või pilus. Palgi järkamine Vt leht 325. Järkamine tähendab puutüve järkamist soovitud pikkusega palkideks. Järkamisel on tähtis tagada endale kindel jalgealune ja jagada kehakaal mõlemale jalale. Võimaluse korral tuleb tüvi üles tõsta ja toetada harude, puutüvede või kiiludega. Saagimise hõlbustamiseks tuleb järgida järgmisi juhiseid. Kui tüvi on maapinnal kogu oma pikkuses, siis tuleb seda saagida ülemiselt poolelt (ülalõige). Kui tüvi on toetatud ühes otsas, siis tehke lõige 1/3 läbimõõdu ulatuses altpoolt (altlõige). Seejärel tehke ülevalt lõplik lõige vastu altlõiget. Kui tüvi on toetatud mõlemast otsast, siis tehke lõige 1/3 läbimõõdu ulatuses ülemiselt poolelt (ülalõige). Seejärel tehke ülevalt lõplik lõige 2/3 läbimõõdu ulatuses vastu altlõiget. Kallakul järkamisel olge tõusupoolsel küljel. Läbilõikamise hetkel hoidke saagi kontrolli all ja ärge lõike lõpus saele suruge, kuid ärge lõdvendage haaret sae käepidemete ümber. Ärge laske ketil maapinda puudutada. Pärast lõike lõpetamist laske sael lõplikult seiskuda, enne kui te hakkate saagi teise kohta ümber paigutama. Ühe puu saagimiselt teisele siirdumisel tuleb saag alati seisata. Okste laasimine Vt leht 326. Laasimine tähendab langetatud puult okste äralõikamist. Laasimisel jätke suuremad oksad alles, mis toetavad puutüve maapinnale. Saagige väiksemad oksad maha ühe lõikega. Pinge all olevad harud tuleb ära lõigata altpoolt üles, et sae kinnijäämist vältida. Pingestatud puit Vt leht 326. Pinge all olev puu on mis tahes palk, oks, känd või võsu, mida mõni teine puu pinge all hoiab ja mis pinge alt vabanedes võib tagasilöögi anda. Langenud puu juurtega känd võib järkamise tulemusel suure tõenäosusega püstiasendisse liikuda. Olge selliste puudega ettevaatlik; need on ohtlikud. Ärge püüdke lõigata kõveraid harusid või tüükaid, mis on pinge all, kui te ei ole selleks erialaselt välja õpetatud ja pädev.

TRANSPORTIMINE JA HOIUSTAMINE

■ Peatage mootor, rakendage ketipidur ja ühendage süüteküünla juhe lahti. Laske seadmel enne hoiule panekut või transportimist maha jahtuda. ■ Puhastage seade kõikidest võõrkehadest. ■ Kallake kogu kütus paagist kütusemahutisse. Ärge unustage kütusekorki korralikult tagasi panna ja kinnitada. ■ Laske mootoril töötada kuni peatumiseni. See233 Eesti |

kõrvaldab kütuse ja õli segu, mis võib riknedes katta kütusesüsteemi kuivanud õli ja vaigukihiga. ■ Kallake kogu kütus paagist kütusemahutisse. Veenduge, et ketiõli paagi kork on nõuetekohaselt omal kohal. ■ Enne kettsae hoiule panekut ja transportimist pange juhtlatile kaitsekate. ■ Hoidke kuivas ja hästi ventileeritud kohas, mis on lastele juurdepääsmatu. Hoidke kettsaagi eemal söövitavatest ainetest nagu aiakemikaalid ja jäätõrjevahendid. Ärge hoiustage õues. ■ Teisaldamisel lühikesele vahekaugusele (ühelt töökohalt teisele), rakendage alati ketipidur, et saeketi liikumine oleks tõkestatud. ■ Vedamise ajal tõkestage kultivaator liikuma hakkamise ja alla kukkumise vastu, et vältida kehavigastusi ja masinaosade kahjustamist. ■ Ärge kunagi tõstke ega transportige töötava mootoriga toodet. Järgige kõiki riiklikke ja kohalikke eeskirju kütuse turvalisel säilitamisel ja käsitsemisel. Üleliigne kütus tuleks kasutada ära muudes kahetaktilise mootoriga seadmetes. HOOLDUS Hoidke toode töökorras. HOIATUS Kasutage ainult tootja originaalvaruosi, tarvikuid ja tööorganeid. Selle nõude eiramine võib põhjustada, kehavigastuse, tootluse languse ja teile antud garantii tühistamise. HOIATUS Hooldamine nõuab ülimat korrashoidu ja teadmisi ning tuleks teostada ainult kvalifi tseeritud hooldustehnikute poolt. Hoolduseks andke seade volitatud hoolduskeskusesse. Muruniiduki hooldamisel kasutage ainult tootja originaalvaruosi. HOIATUS Enne toote kontrollimist, puhastamist või hooldamist peatage mootor, rakendage ketipidur ja ühendage süüteküünla juhe lahti. Nende ohutuseeskirjade mittejärgimine võib kaasa tuua raskeid kehavigastusi või vara kahjustamise. ■ Lubatud on teha ainult selles kasutusjuhendis kirjeldatud reguleerimis- ja parandustoiminguid. Muude remonditööde tegemiseks võtke ühendust volitatud hooldajaga. ■ Ebapiisava hoolduse tagajärjel võivad ketipiduris ja teistes ohutusfunktsioonides ilmneda häired ja sellega tekib tõsise kehavigastuse oht. Hoidke kettsaag hooldatud olekus ja turvalisena. ■ Saeketi teritamine nõuab professionaalseid oskusi. Seetõttu soovitab tootja tungivalt kulunud ja nüri saeketi asendada uuega, mis on saadaval hoolduskeskusest. Toote number on saadaval selle kasutusjuhendi seadme tehniliste andmete tabelis. ■ Järgige saeketi määrimise, keti pinguse ja kontrollimise ning reguleerimise juhiseid. ■ Pühkige trimmer pärast iga kasutuskorda pehme kuiva lapiga puhtaks. ■ Kontrollige kõiki mutreid, polte ja kruvisid sagedaste intervallidega õige pinguloleku suhtes, et veenduda seadme ohutus töökorras olemises. Vigastatud osad tuleb lasta pädeval hooldajal parandada või asendada.

1. Peatage tööriist. Kandke kaitsekindaid.

2. Vabastage ketipidur.

3. Eemaldage juhtplaadi kinnitusmutrid kaasasoleva

5. Võtke saelt ära juhtlatt ja saekett.

6. Pange uus kett juhtlatile õiges suunas ja veenduge, et

8. Pange ketikate ja juhtplaadi kinnitusmutrid tagasi.

9. Keerake juhtplaadi kinnitusmutrid käega kinni. Juhikul

peab olema pinge seadistamiseks ruumi liikuda.

10. Reguleerige keti pingus välja. Juhinduge osast "Keti

pinguse reguleerimine".

11. Hoidke juhiku otsa õhus ja pingutage kinnitusmutrid

tugevalt. ÕHUFILTRI PUHASTAMINE Vt leht 333 - 334.

1. Vajutage õhufiltri kaanel olev nupp alla ja pöörake

avamiseks vastupäeva. Tõstke õhufiltri kaas otse üles ja eemaldage; pange kõrvale.

2. Puhuge või harjake karburaatori ja kambri ümbert nii

palju lahtist mustust ja saetolmu ära kui võimalik. MÄRKUS: Veenduge, et õhuklapi hoob on asendis "full- choke" (õhuklapp kinni), et karburaatorit üle ei ujutaks.

3. Keerake õhufiltri kruvi lahti kaasasoleva kombivõtme

või lamedapealise kruvikeerajaga.

4. Pange lamedapealine kruvikeeraja sakkide vahele,

keerake ja eemaldage õhufilter.

5. Tõstke õhufilter aluselt ära.

Valige üks alljärgnevaist puhastusmeetodeist: ● Kergeks puhastamiseks koputage filtrit vastu tasast siledat panda, et eemaldada enamik saepuru ja mustust. ● Põhjalikumaks puhastamiseks kasutage sooja seebivett. Loputage läbi ja laske täielikult kuivada. ● Pange uus õhufilter iga 25 töötunni järel. MÄRKUS: Teine võimalus on puhastada õhufi ltrit suruõhuga (silmavigastuste vältimiseks kandke alati silmakaitseid).

6. Pange õhufilter tagasi ja veenduge, et õhufiltri sakid on

7. Pange õhufiltri kate tagasi. Kinnitamiseks vajutage

nuppu ja keerake seda päripäeva.

8. Puhastage eelfiltrit iga 25 paagitäie kütuse järel või

vajaduse korral varem. Mootori korpuses asuva eelfitri234 | Eesti kättesaamiseks eemaldage mootori kate, starter ja ventilaatorikorpuse vahesein. (Vt leht 335 - 337.) MÄRKUS: Kui te kasutate kuivatamiseks õhuvoolikut, puhuge läbi õhufi ltri mõlema külje. WARNING Ärge kunagi laske mootoril töötada ilma õhufi ltrita. Veenduge enne kokkupanemist, et õhufi lter on õigesti kesta sisse paigutatud.

KETIPIDURI KONTROLLIMINE JA PUHASTAMINE

Vt leht 332. ■ Hoidke ketipiduri mehhanism puhas ja pühkige hoovastik kergelt harjaga puhtaks. ■ Kontrollige pärast puhastamist ketipiduri toimimist. ■ Lisateave saamiseks vaadake kasutusjuhendi osa “Kasutamine - Ketipiduri kontrollimine ja kasutamine”.

MOOTORI VÕIMSUS JA KARBURAATORI REGULEE-

RIMINE HOIATUS Valesti reguleeritud karburaator võib põhjustada kehavigastusi, surmavaid vigastusi ja seadme kahjustamist. Karburaatori reguleerimiseks andke seade volitatud hoolduskeskusesse. HOOLDUSPLAAN Igapäevane kontrollimine Kütusesegu Enne igat kasutuskorda Saeplaadi määrimine Enne igat kasutuskorda Keti pinge Enne iga kasutuskorda ja korrapäraselt Siduri rakendumine (kett ei liigu tühikäigul) Enne igat kasutuskorda Keti teravus Enne iga kasutuskorda, välise vaatluse teel Kahjustunud osade suhtes Enne igat kasutuskorda Lahtiste kinnitite suhtes Enne igat kasutuskorda Lahtiste osade suhtes Enne igat kasutuskorda Keti pidurdamise funktsioon Enne igat kasutuskorda Kontrollige, kas on lekkeid Enne igat kasutuskorda

KONTROLLIGE JA PUHASTAGE

Juhtlatt Enne igat kasutuskorda Kogu saag peale igat kasutuskorda Õhufilter Iga 5 töötunni järel* Ketipidur Iga 5 töötunni järel* Kütusfiltri asendamine Iga-aastane Kütusfiltri asendamine Iga-aastane *Töötunnid JÄÄKRISKID Isegi siis, kui kultivaatorit kasutatakse kirjeldatud viisil, ei ole võimalik kõrvaldada kõiki jääkriskide mõjureid. Töötamise ajal võivad tekkida järgmised ohud, millele operaator peab pöörama erilist tähelepanu. ■ Vibratsioonist põhjustatud kehavigastus. Kasutage töötamiseks õiget seadet, kasutage ettenähtud käepidemeid, piirake tööaega ja kokkupuudet vibratsiooniga. ■ Tugev müra võib põhjustada kuulmiskahjustuse. Kandke kuulmiskaitsevahendeid ja piirake müraga kokkupuudet. ■ Kokkupuutumine saeketi hammastega (sisselõikamisoht). ■ Saelati ettenägematu järsk liikumine või saelati tagasilöök (sisselõikamisoht). ■ Saeketilt paiskuvad tükid välja (lõikeoht/torkeoht). ■ Saetavalt puidult välja paiskuvad tükid (saelõiked, pinnud). ■ Saetolmu ja -puru või bensiinimootori heitgaaside sissehingamine. ■ Naha kokkupuutumine bensiini/õliga. RISKI ALANDAMINE Teadaolevalt võib käsitööriistade kasutamine põhjustada mõnedel inimestel seisundit, mida nimetatakse Raynaud’ sündroomiks. Sümptomidena võib ilmneda sõrmede tuimus ja valkjaks muutumine, mis tavaliselt ilmneb külmas töötamisel. Nende sümptomite puhul tuleb hoiduda külmast ja niiskusest, dieedist ning suitsetamisest ja kasutada õigeid töövõtteid. Vibratsiooni mõju vähendamiseks tuleb rakendada järgmisi abinõusid. ■ Külma ilmaga hoidke oma keha soe. Kandke kindaid, et hoida oma käed ja randmed soojad. Uuringud näitavad, et Raynaud’s Syndrome ilmneb põhiliselt külma ilmaga. ■ Pärast külmas töötamist tehke harjutusi, et verevarustust kiirendada. ■ Tehke regulaarselt töövaheaegasid. Piirake tööperioodi pikkust. ■ Kaitsekindad, mida on võimalik saada kettsaagide edasimüüjatelt, on toodetud spetsiaalselt kettsaega töötamiseks ja need tagavad hea haarduvuse ning kaitsevad vibratsiooni eest. Kindad peavad vastama standardi EN 381-7 nõuetele ja olema CE-märgisega. Kui ilmnevad haigustunnused, lõpetage kohe töö ja pöörduge arsti poole. HOIATUS Seadme pikaajalisel kasutamisel võite saada kehavigastusi ja varasemad vigastused võivad süveneda. Seadme kasutamisel pika aja jooksul tuleb teha korralisi vaheaegasid.235 Eesti |

1. Eesmine kaitse/Ketipidur

17. Kütusepaagi kork

23. Ventilaatorikorpuse vahesein

Vähendatud tagasilöögiga saekett loob tingimused, et vähendada tagasilöögi ohtu. Sügavusmõõdikud iga lõiketera ees aitavad tagasilööki vältida, hoides lõiketera liiga sügavale tungimast. Kasutage ainult tootja poolt ette nähtud juhtlatti ja ketti. Kui saekette teritatakse, võib tagasilöök muutuda tugevamaks ning seega tuleb olla eriti ettevaatlik. Oma ohutuse tagamiseks asendage saekett kui selle saagimisvõime langeb. HAMBULINE TUGIRAUD Külgeehitatud hambulist tugirauda võib kasutada ka sisselõiget tehes pöördepunktina. See aitab hoida saagi töötamise ajal kindlalt kinni. Saagimise ajal suruge saagi ette, kuni tugiplaadi hambad haakuvad puiduga ja seejärel liigutage tagumist käepidet üles ja alla lõikejoone sihis, see hõlbustab vabastada lõikamisel vallanduvaid pingeid. JUHIKUD Üldiselt kalduvad väiksema otsaraadiusega saelatid vähem tagasilöögile. Kasutage ainult tootja poolt ette nähtud juhtlatti ja ketti. Mittesoovitatud saelattide kasutamisel võite saagimise ajal kaotada kontrolli sae üle. Kontrollige keti pingust korrapäraselt. Kui lõikate väiksemaid harusid, mis on juhtlatist väiksemad, siis on oht, et kett võib juhtlatilt maha tulla kui pinge ei ole nõuetekohane. KETIPIDUR Ketipidurite ülesanne on keti liikumine kiiresti peatada. Kui ketipiduri hoob/käekaitse juhiku poole lükata, peaks kett otsekohe peatuma. Ketipidur ei hoia ära tagasilööki. See vaid langetab kehavigastuse ohtu kui juhtlatt peaks sattuma vastulöögi ajal kokkupuutesse saagija kehaga. Ketipidurit tuleb kontrollida toimimise suhtes alati enne iga kasutuskorda nii lukustatud kui lahti lukustatud olekus. KETI PIIRAJA. Ketipüüdur hoiab ära saeketi paiskumise kasutaja suunas, kui kett tuleb lahti või läheb katki.

MASINAL OLEVAD SÜMBOLID

Ettevaatust Vigastusohu vähendamiseks peab kasutaja enne seadme kasutamist kasutusjuhendi läbi lugema ja endale selgeks tegema. Kandke tööriista kasutades kaitseprille, kõrvaklappe ja kiivrit. Kandke saeketi käsitsemisel mittelibisevaid ja tugevaid kaitsekindaid. Toodet kasutades kandke mittelibiseva tallaga turvajalatseid. Hoidke ja kasutage saagi korralikult mõlema käega. Ärge hoidke töötavat kettsaagi ühe käega. Ohtlik! Jälgige Tagasilööki. Kasutage pliivaba mootorsõidukite bensiini oktaanarvuga 91 ([R+M]/2) või enam. Kasutage 2-taktilise õhkjahutusega mootori õli. Segage kütusesegu hoolikalt läbi ja tehke seda ka alati enne tankimist Lisage juhtplaadi ja keti õli iga kord, kui panete kettsaele kütust. CE vastavus Euraasia vastavusmärk. Ukraina vastavusmärgis Garanteeritud helivõimsuse tase on 114 dB.236 | Eesti Seadke ketipidur asendisse RUN.

Seadke ketipidur asendisse BRAKE. Seadke süütelüliti asendisse "on" (sees). Vajutage SÜÜTEKAPSEL 10 korda lõpuni alla. Tõmmake õhuklapi hoob täiesti välja asendisse "full-choke" (õhuklapp kinni). Tõmmake starteri nöörist mootori esimese käivitumiseni (mitte üle viie tõmbe). Lükake õhuklapi hoob täiesti sisse. Tõmmake starteri käepidemest kuni mootor käivitub. Suruge vabastusnupp alla ja vajutage gaasihooba, seejärel laske gaasihoob lahti, et mootor läheks vabakäigule. Laske tootel töötada tühikäigul 15-30 sekundit. Kütus ja õli Saelati ja keti määre "Pöörake saeketi pingutamiseks + = Keti pingutamine - = Keti lõdvendamine" Saeketi liikumissuund "H = Seguklapi reguleerkruvi L = Tühikäigu reguleerkruvi T = Tühikäigu pöörete reguleerimiskruvi" Kinnitage fi ltri teeninduskate oma kohtale. Tehke fi ltri teeninduskate lahti. Seadke süütelüliti "stop"-asendisse.

KASUTUSJUHENDI SÜMBOLID

Segage kütust välitingimustes, kus pole tuleohtu. Kütuse segamise või tankimise ajal ärge suitsetage. Eraldi ostetavad osad või tarvikud Ettevaatust Ettevaatust Kandke kaitseprille ja näomaski. Kandke turvavesti. Kasutage jalgade kaitsevahendeid. Seisake muruniiduk. Kinnitage fi ltri teeninduskate oma kohtale. Tehke fi ltri teeninduskate lahti. Järgnevad märguandesõnad ja tähendused on mõeldud selle toote kasutamisega seotud riskitasemete kirjeldamiseks. OHT Viitab võimalikule ohtlikule situatsioonile, mis, kui ei väldita, võib lõppeda surma või tõsise vigastusega. ETTEVAATUST Viitab võimalikule ohtlikule situatsioonile, mis, kui ei väldita, võib lõppeda surma või tõsise vigastusega. ETTEVAATUST Viitab võimalikule ohtlikule situatsioonile, mis, kui ei väldita, võib lõppeda surma või tõsise vigastusega. ETTEVAATUST Ilma hoiatussümbolita Osutab olukorrale, mis võib põhjustada varakahju.237 Eesti |

GARANTIITINGIMUSED Lisaks toote ostust tulenevatele seadusjärgsetele õigustele, kehtib tootele ka alltoodud garantiiga.

1. Tarbijatele on garantiiaeg 24 kuud ja algab sellel kuupäeval, mil toode

osteti. Selle kuupäeva tõestuseks on vaja arvet või mõnda teist tõendit ostu sooritamise kohta. Toode on mõeldud eratarbijatele ainult isiklikuks kasutamiseks. Seega ei kehti garantii ostu kasutamisel kutsetegevuses või kaubanduslikel eesmärkidel.

2. Teatud osale (vahelduvvoolu/alalisvoolu) aiatööriistadele on võimalik

pikendada eespool toodud garantiiaega, kasutades toote registreerimist veebilehel www.ryobitools.eu. Teave tööriista võimaliku pikendatud garantiiaja kohta on selgelt esile toodud poodides ja/või pakendil / ning see sisaldub toote dokumentatsioonis. Lõpptarbija peab registreerima oma uued tööriistad interneti teel 30 päeva jooksul pärast ostupäeva. Lõppkasutaja võib registreerida pikendatud garantiiaja saamise oma elukohariigis, kui veebis olevas registreerimisvormis on see valik lubatav. Lisaks peavad kasutajad andma oma nõusoleku veebis nõutud sisestatavate andmete säilitamiseks ning nad peavad nõustuma tingimustega. E-posti teel saadetav registreerimise kinnitus ja arve originaal, kus on näha ostu sooritamise kuupäev, on pikendatud garantiiaja tõestuseks.

3. Garantii katab kõik defektid toote garantiiaja jooksul, kui ostu kuupäeval

ilmnevad talitlus- või materjalivead. Garantii piirdub toote remondi ja/ või väljavahetamisega ning ei sisalda muid kohustusi, muu hulgas ettenägematuid või kaudseid kahjusid. Garantii ei kehti, kui toodet ei ole kasutatud sihtotstarbeliselt või kooskõlas kasutusjuhendiga või see on valesti ühendatud. Garantii ei kehti järgmistel põhjustel: – toode on kahjustatud vale hoolduse tõttu – toodet on muudetud – toote algupärased identifitseerimismärgised (kaubamärk, seerianumber) on rikutud, muudetud või eemaldatud – kahju on tekkinud kasutusjuhendi mittejärgimisest – tootel puudub CE-märgis – toodet on püüdnud remontida vastavat kvalifikatsiooni mitte omav isik või ilma firma Techtronic Industries eelneva loata. – toode on ühendatud valesse toiteallikasse (voolutugevus, pinge, sagedus) – tootega kasutati sobimatut kütusesegu (kütus, õli, õli protsent) – välismõjude (keemilised, füüsikalised, elektrilöögid) või võõrkehade tekitatud kahju – tavapärane kulumine ja katkised varuosad – ebaõige kasutamine, tööriista ülekoormamine – heakskiitmata tarvikute või osade kasutamine – Karburaatorite korralised reguleerimistööd või hooldus- ja puhastustööd – Komponendid (osad ja tarvikud), mida iseloomustab kulumine ja vananemine, muu hulgas puutenupud, kiilrihmad, sidur, hekilõikurite või muruniidukite lõiketerad, rakmed, gaasitross, süsinikharjad, toitejuhe, freesiterad, vildist seibid, tihvtid, õhuventilaatorid, puhuri- ja imuritorud, kogumiskott ja rihmad, juhikud, saeketid, voolikud, liitmikud, pihusti otsakud, rattad, pritsi varred, sisemised poolid, välimised poolid, jõhvid, süüteküünlad, õhufiltrid, gaasifiltrid, multšimisterad jne.

4. Hoolduseks peab toote saatma või viima RYOBI volitatud teenindusse,

mille aadressi leiate järgnevast teeninduspunktide nimekirjast vastava riigi alt. Mõnedes riikides võtab kohalik RYOBI edasimüüja enda kanda kohustuse saata toode RYOBI teenindusorganisatsiooni. Toote saatmisel RYOBI teenindusse peab toode olema ohutult pakitud ja ei tohi sisaldada ohtlikke aineid (nt bensiin), kirjas peab olema saatja aadress ja lisatud vea lühikirjeldus.

5. Garantii alusel tehtavad remonditööd / asendamine on tasuta. See

ei pikenda garantii kehtivusaega ega tähista uue garantiiaja algust. Väljavahetatud osad või tööriistad kuuluvad meile. Mõnedes riikides maksab kättetoimetamis- ja postikulud saatja. Teile jäävad kehtima tööriista ostust tulenevad seadusjärgsed õigused

6. See garantii kehtib Euroopa Ühenduse territooriumil, Šveitsis, Islandil,

Norras, Liechtensteinis, Türgis ja Venemaal. Väljaspool neid piirkondi võtke ühendust volitatud RYOBI edasimüüjaga, et teha kindlaks kas kehtib mõni teine garantii. VOLITATUD HOOLDUSKESKUS Oma volitatud hoolduskeskuse leiate veebisaidilt http://en.ryobitools.eu/header/ service-and-support/service-agents.SK

vastab järgmistele Euroopa direktiividele ja harmoniseeritud standarditele 2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC, viimati muudetud 2012/46/EU, EN ISO 11681-1:2011, EN ISO 14982:2009, EN ISO 3744:2010 Mõõdetud helivõimsuse tase: 110.6 dB(A) Garanteeritud helivõimsuse tase: 114 dB(A) Vastavushindamine vastavalt lisale V direktiivis 2000/14/EC, mis on muudetud direktiiviga 2005/88/EC. Tunnustatud asutus, 0905 Intertek Deutschland GmbH, Stangenstraße 1, 70771 Leinfelden-Echterdingen, on läbi viinud EÜ tüübikinnitustoimingud ja välja andnud sertifikaadi nr 12SHW2226-01. Floyd Jeffrey Nesom (BSME) Tehnika-peadirektor Winnenden, Mar. 01, 2017 Tehnilise faili koostamiseks volitatud isik: Alexander Krug, Tegevdirektor Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany
