Produkta veids	Benzīna motorzāģis
Zīmols	RYOBI
Modelis	RCS5133CB
Barošana	Bezsvina benzīns (oktānskaitlis 91 vai augstāks) sajaukts ar 2-taktu eļļu (attiecība 50:1)
Motora tips	Ar gaisu dzesējams 2-taktu motors
Vadītāja garums	Nav norādīts instrukcijā (aptuveni 33 cm, pamatojoties uz modeli)
Garantētā skaņas jauda	114 dB(A)
Galvenās funkcijas	Zaru, stumbru, baļķu un koka siju griešana
Drošība	Ķēdes bremze, cirtiena zobs, ķēdes satvērējs, zema atsitiena ķēde, priekšējais roku aizsargs
Apkope	Gaisa filtra tīrīšana ik pēc 5 stundām, ķēdes spriegojuma pārbaude un regulēšana pirms katras lietošanas, regulāra vadītāja un ķēdes eļļošana
Rezerves daļas un remontējamība	Vadītājs, ķēde, aizdedzes svece, gaisa filtrs, degvielas filtrs; remonts RYOBI pilnvarotā servisa centrā
Garantija	24 mēneši privātai lietošanai, iespējams pagarināt, reģistrējoties tiešsaistē
Vispārīga informācija	Atbilst Eiropas direktīvām 2006/42/EC, 2014/30/EU, 2000/14/EC; CE sertifikāts nr. 12SHW2226-01

Bieži uzdotie jautājumi - RCS5133CB RYOBI

Kāda veida degviela jāizmanto RYOBI RCS5133CB?

Izmantojiet bezsvina benzīna (oktānskaitlis 91 vai augstāks) un ar gaisu dzesējamam 2-taktu motoram paredzētas eļļas maisījumu proporcijā 50:1 (2% eļļas). Sajauciet apstiprinātā traukā un nesagatavojiet vairāk par viena mēneša lietošanas daudzumu.

Kā iedarbināt motorzāģi RCS5133CB aukstā stāvoklī?

Iestatiet slēdzi pozīcijā ON, ieslēdziet ķēdes bremzi, nospiediet degvielas sūkni 10 reizes, izvelciet aizbīdni (starteri) pilnas gāzes pozīcijā, tad velciet aiz palaišanas troses, līdz motors nošķaudās (maks. 3 reizes virs 10°C, 5 reizes zemāk). Iespiediet starteri, velciet, līdz motors iedarbojas, pēc tam nospiediet un atlaidiet gāzes slēdzi, lai atgrieztos tukšgaitā. Ļaujiet sasilt 15-30 sekundes pirms lietošanas.

Kā noregulēt ķēdes spriegojumu?

Apturiet motoru un atvienojiet aizdedzes sveci. Ar roku atskrūvējiet vadītāja montāžas uzgriežņus. Pagrieziet spriegojuma skrūvi pulksteņrādītāja virzienā, lai palielinātu spriegojumu, pretēji pulksteņrādītāja virzienam, lai samazinātu. Spriegojums ir pareizs, ja attālums starp ķēdes zobu un vadītāju ir 3 līdz 4 mm vadītāja vidū. Pēc tam stingri pievelciet uzgriežņus.

Kādu eļļu izmantot ķēdes eļļošanai?

Izmantojiet Ryobi zīmola speciālo ķēdes eļļu (pieejama servisā). Nekad nedarbiniet motorzāģi bez eļļas, jo tas sabojā ķēdi un vadītāju. Eļļas tvertne nodrošina aptuveni 20 līdz 40 minūšu darbu.

Kā tīrīt gaisa filtru?

Apturiet motoru un atvienojiet aizdedzes sveci. Noņemiet gaisa filtra vāku, nospiežot un pagriežot pogu. Izņemiet filtru un notīriet to, viegli uzsitot vai mazgājot siltā ziepjūdenī. Pirms atkārtotas uzstādīšanas ļaujiet pilnībā nožūt. Nomainiet filtru ik pēc 25 darba stundām.

Kādi individuālie aizsardzības līdzekļi ir ieteicami?

Obligāti jāvalkā aizsargķivere (EN 397), dzirdes aizsargi (EN 352-1), acu/sejas aizsargi (EN 166 vai EN 1731), cimdi (EN 381-7), kājsargi (EN 381-5), drošības zābaki (EN ISO 20345:2004 ar motorzāģa piktogrammu) un, ja nepieciešams, aizsargjaka (EN 381-11).

Kā pārbaudīt ķēdes bremzi?

Pirms katras lietošanas pārliecinieties, vai ķēdes bremze nekavējoties aptur ķēdi, kad tā tiek aktivizēta (spiediet sviru uz priekšu). Pārliecinieties, ka tā paliek bremzēšanas pozīcijā bez palīdzības. Ja tā nedarbojas pareizi, nogādājiet motorzāģi pilnvarotā servisā.

Ko darīt, ja ķēde negriežas tukšgaitā?

Ja ķēde griežas tukšgaitā, tas norāda uz sajūga problēmu. Nekavējoties pārtrauciet lietošanu un nogādājiet motorzāģi pilnvarotā remontdarbnīcā. Ķēde, kas griežas tukšgaitā, ir bīstama.

Kā uzglabāt motorzāģi pēc lietošanas?

Iztukšojiet degvielas tvertni apstiprinātā traukā, iedarbiniet motoru un ļaujiet tam apstāties, lai iztukšotu karburatoru. Iztukšojiet ķēdes eļļu. Notīriet ierīci, uzlieciet aizsargapvalku uz vadītāja un uzglabājiet vēsā, sausā un vēdināmā vietā, bērniem nepieejamā vietā. Neuzglabājiet ķīmisku vielu tuvumā.

Kāda ir RYOBI RCS5133CB garantija?

Garantija ir 24 mēneši privātai lietošanai no iegādes datuma, uzrādot pirkuma apliecinājumu. To var bezmaksas pagarināt, reģistrējot produktu tiešsaistē (www.ryobitools.eu) 30 dienu laikā. Garantija sedz ražošanas un materiālu defektus, bet ne parasto nodilumu, bojājumus nepareizas lietošanas dēļ vai patērējamo daļu.

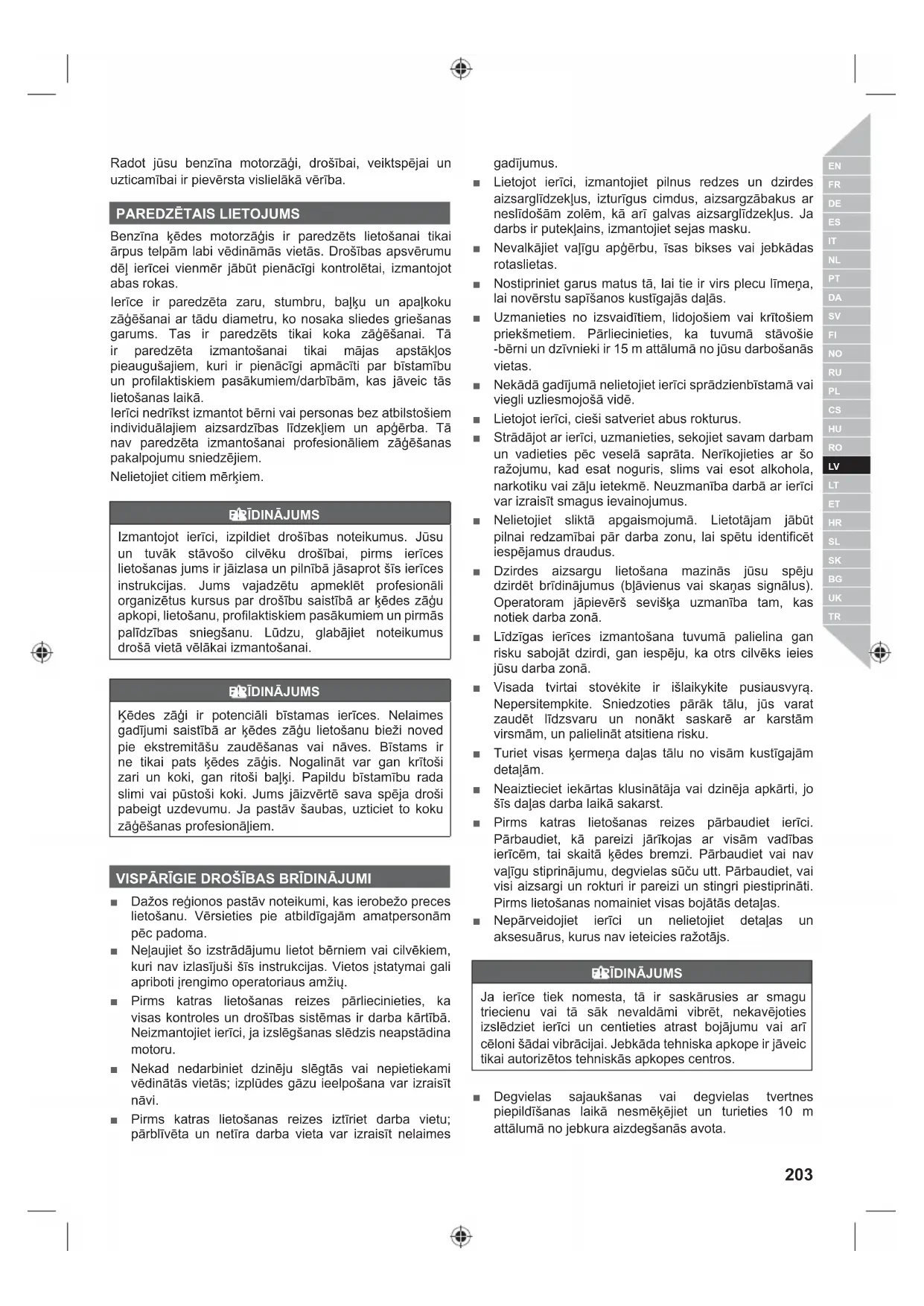

LIETOŠANAS INSTRUKCIJA RCS5133CB RYOBI

Dažos reģionos pastāv noteikumi, kas ierobežo preces lietošanu. Vērsieties pie atbildīgajām amatpersonām pēc padoma. Neļaujiet šo izstrādājumu lietot bērniem vai cilvēkiem, kuri nav izlasījuši šīs instrukcijas. Vietos įstatymai gali apriboti įrengimo operatoriaus amžių. Pirms katras lietošanas reizes pārliecinieties, ka visas kontroles un drošības sistēmas ir darba kārtībā. Neizmantojiet ierīci, ja izslēgšanas slēdzis neapstādina motoru. Nekad nedarbiniet dzineju slēgtās vai nepietiekami vēdinātās vietās; izplūdes gāzu ieelpošana var izraisīt nāvi. ■ Pirms katras lietošanas reizes iztīriet darba vietu; pārblīvēta un netīra darba vieta var izraisīt nelaimes

gadījumus.

Lietojot ierīci, izmantojiet pilnus redzes un dzirdes aizsarglīdzekļus, izturīgus cimdus, aizsargzābakus ar neslīdošām zolēm, kā arī galvas aizsarglīdzekļus. Ja darbs ir putekļains, izmantojiet sejas masku. Nevalkājiet vaļīgu apģērbu, īsas bikses vai jebkādas rotaslietas. Nostipriniet garus matus tā, lai tie ir virs plecu līmeņa, lai novērstu sapīšanos kustīgajās daļās. Uzmanieties no izsvaidītiem, lidojošiem vai krītošiem priekšmetiem. Pārliecinieties, ka tuvumā stāvošie bērni un dzīvnieki ir 15 m attālumā no jūsu darbības vietas. Nekādā gadījumā nelietojiet ierīci sprādzienbīstamā vai viegli uzliesmojošā vidē. Lietojot ierīci, cieši satveriet abus rokturus. Strādājot ar ierīci, uzmanieties, sekojiet savam darbam un vadieties pēc veselā saprāta. Nerīkojieties ar šo ražojumu, kad esat noguris, slims vai esot alkohola, narkotiku vai zāļu ietekmē. Neuzmanība darbā ar ierīci var izraisīt smagus ievainojumus. Nelietojiet sliktā apgaismojumā. Lietotājam jābūt pilnai redzamībai pār darba zonu, lai spētu identificēt iespējamus draudus. Dzirdes aizsargu lietošana mazina jūsu spēju dzirdēt brīdinājumus (bļāvienus vai skaņas signālus). Operatoram jāpievērš visa uzmanība tam, kas notiek darba zonā. Līdzīgas ierīces izmantošana tuvumā palielina gan risku sabojāt dzirdi, gan iespēju, ka otrs cilvēks ieies jūsu darba zonā. Vienmēr stingri stāviet un saglabājiet līdzsvaru. Nepārspīlējiet. Sniedzoties pārāk tālu, jūs varat zaudēt līdzsvaru un nonākt saskarē ar karstām virsmām, un palielināt atsitiena risku. Turiet visas ķermeņa daļas tālu no visām kustīgajām detaļām. Neaiztieciet iekārtas klusinātāja vai dzinēja apkārtni, jo šīs daļas darba laikā sakarst. Pirms katras lietošanas reizes pārbaudiet ierīci. Pārbaudiet, kā pareizi jārīkojas ar visām vadības ierīcēm, tai skaitā ķēdes bremzi. Pārbaudiet, vai nav vaļīgu stiprinājumu, degvielas šļūteņu utt. Pārbaudiet, vai visi aizsargi un rokturi ir pareizi un stingri piestiprināti. Pirms lietošanas nomainiet visas bojātas detaļas. Nepārveidojiet ierīci un neizmantojiet detaļas un aksesuārus, kurus nav ieteicis ražotājs.

EBĪDINĀJUMS

Ja ierīce tiek nomesta, tā ir saskārusies ar smagu triecienu vai tā sāk nevaldāmi vibrēt, nekavējoties izslēdziet ierīci un centieties atrast bojājumu vai arī cēloni šādai vibrācijai. Jebkāda tehniska apkope ir jāveic tikai autorizētos tehniskās apkopes centros.

Degvielas sajaukšanas vai degvielas tvertnes piepildīšanas laikā nesmēķējiet un turieties 10 m attālumā no jebkura aizdegšanās avota.

Jauciet un glabājiet degvielu tādā traukā, kas ir piemērots benzīnam. Degvielu jauciet tikai zem klajas debess, atstatus no liesmas un dzirkstelēm. Izlijušu vai izšķakstījušos degvielu ir uzreiz jānoslauka. Pirms dzinēja iedarbināšanas pārvietojieties 10 m attālumā no uzpildes vietas. Apstādiniet motoru un ļaujiet tam atdzist pirms ierīci uzpildat ar degvielu, novietojat glabāšanā vai transportējat. Atcerieties pareizi aizvērt visus degvielas tvertnes/konteineru vākus pēc uzpildes vai maisīšanas.

ĶĒDES ZĀĢA DROŠĪBAS BRĪDINĀJUMI

Kad ierīce netiek lietota vai tiek nesta vai transportēta, obligāti uzstādiet vadotnes pārsegu. Tādējādi jūs samazināsiet risku nejauši saskarties ar ķēdes asajiem asmeņiem. Pārnesot ierīci, satveriet to aiz augšējā roktura tā, lai vadotne būtu vērsta prom no ķermeņa. Jums vajadzētu pieradināties lietot jauno ķēdes zāģi, veicot vienkāršus griezumus droši atbalstītā kokā. Dariet to vienmēr, kad produkts nav ilgi izmantots. Pirmoreiz darbinot ierīci, baļķus ieteicams zāģēt uz statīva. Nodrošiniet, ka visi aizsargi, rokturi un mizas buferis ir pareizi uzstādīti un ir labā stāvoklī. Personām, kas lieto ierīci, ir jābūt labam veselības stāvoklim. Ierīce ir smaga, tāpēc operatoram ir nepieciešama laba fiziskā forma. Operatoram jāpiemīt modrībai, labai redzei, mobilitātei, līdzsvaram un roku veiklībai. Ja pastāv šaubas, nelietojiet ierīci. Lietojot ierīci, nestāviet uz nestabilas virsmas. Tas var ietvert, bet neaprobežojas ar kāpnēm, sastatnēm un kokiem. Abām rokām vienmēr jābūt uz ierīces rokturiem. Nesāciet izmantot ierīci pirms nav attīrīta darba zona, nestāvat uz drošas pamatnes un neesat izplānojis atkāpšanās ceļu no krītoša koka. Rīkojieties ļoti piesardzīgi, kad zāģējat sīkus kociņus un zariņus, jo nelieli priekšmeti var ieķerties motorzāģa ķēdē un tikt sviesti jums virsū, vai arī jūs varat zaudēt līdzsvaru. Ja zāģējat zaru, kurš ir nospriegots, esiet vienmēr gatavs ātri doties projām, lai nesaņemtu sitienu ar zaru, kad tas atbrīvosies no nospriegojuma. Sargieties no izplūdes gāzēm, eļļas tvaikiem un zāģskaidām. Ja nepieciešams, lietojiet masku vai respiratoru. Negrieziet vīnogulāju un/vai nelielu pamežu (kas diametrā mazāks par 75 mm). Strādājot ar produktu, vienmēr turiet to ar abām rokām. Motorzāģis ir jātur stingri, ar pirkstiem aptverot rokturus. Labajai rokai jāatrodas uz aizmugurējā roktura, bet kreisajai uz priekšējā roktura. Pirms iedarbiniet ierīci pārliecinieties, ka zāģa ķēde nepieskaras kādam priekšmetam. Iedarbinot ierīci, ķēdes bremzei jābūt ieslēgtai (pilnībā nospiestai uz priekšu).

Nekādā gadījumā nepārveidojiet ierīci un neizmantojiet to, lai darbinātu citu aprīkojumu vai ierīces, kuras neiesaka ierīces ražotājs. - Operatora tuvumā jāatrodas pirmās palīdzības aptieciņai ar lieliem brūču pārsējiem un līdzekļiem, kā pievērst uzmanību (piemēram, svilpei). Pietiekami tuvu jāatrodas arī lielākai, visaptverošai aptieciņai. Ja darba zonā nepastāv krītošu priekšmetu risks, operators var vēlēties noņemt ķiveri, bet jāatceras, ka ķivere, it īpaši tāda, kas aprīkota ar sieta vizieri, var palīdzēt samazināt sejas un galvas traumas iespējamību atsitiena gadījumā. Strādājot ar produktu, vienmēr valkājiet aizsargķiveri. Aizsargķivere, kurai ir tīkla nags, var palīdzēt samazināt sejas un galvas traumas risku tad, ja notiek pretsitiens. - Nepareizi nospriegota ķēde var nokrist no sliedes, izraisot nopietnu traumu vai nāvi. Ķēdes garums ir atkarīgs no ķēdes temperatūras un ķēdes nodiluma. Bieži pārbaudiet nospriegojumu. Turiet rokturus sausus, tīrus un bez eļļas un smērvielām. Taukaini un eļļaini rokturi ir slideni, un tādējādi jūs varat zaudēt kontroli. Lai samazinātu kustīgo daļu radītu ievainojumu risku, vienmēr apturiet dzinēju, izmantojiet ķēdes bremzi un noņemiet aizdedzes sveces vadu. Pārliecinieties, ka visas kustīgās daļas ir pilnīgi apstājušās:

• pirms atstāt izstrādājumu bez uzraudzības
• pirms tīrīšanas vai šķērslīs izciršanas
• pirms pievienojat vai noņemot piestiprinājumus
• pirms ierīces pārbaudīšanas, apkopes vai darbināšanas

Bīstamā apgabala plašums ir atkarīgs no veicamā darba, kā arī no koka garuma un no apstrādājamā priekšmeta lieluma. Piemēram, koku gāšanai nepieciešama lielāka darba zona nekā citiem zāģēšanas veidiem, t.i. sagarumošanai utt. Operatoram jāapzinās un jākontrolē viss, kas notiek šajā darba zonā. Zāģēšanas laikā neturiet ķermeni vienā līnijā ar sliedi un ķēdi. Ja tomēr izjutīsiet atsitienu, tas palīdzēs izvairīties no galvas vai ķermeņa kontakta ar ķēdi. - Nevirziet zāģi uz priekšu un atpakaļ, ļaujiet ķēdei veikt savu uzdevumu, uzturiet ķēdi uzasinātu un nemēģiniet ķēdi izstumt caur griezuma vietu. Zāģējuma beigās motorzāģis vairs nav jāgrūž. Esiet gatavs noturēt zāģa svaru, kad tas pārzāģē koku. Noteikumu neievērošana var izraisīt smagus ievainojumus. Neapturiet zāģi zāģēšanas darbības laikā. Darbiniet zāģi līdz tas izņemts no griezuma vietas.

Individuālie aizsardzības līdzekļi

Labas kvalitātes individuālie aizsardzības līdzekļi, kādus izmanto profesionāļi, palīdzēs samazināt operatora ievainojumu gūšanas risku. Darbinot ķēdes zāģi, būtu jāvalkā turpmākās lietas:

Aizsargķivere

• jāatbilst standartam EN 397-11 un jābūt marķētai ar CE zīmi

Dzirdes aizsargs

• jāatbilst standartam EN 352-1 un jābūt marķētai ar CE zīmi

Acu un sejas aizsargs

• jābūt marķētam ar CE zīmi un jāatbilst standartam EN 166 (aizsargbrillu gadījumā) vai standartam EN 1731 (sieta viziera gadījumā)

Cimdi

• jāatbilst standartam EN381-7 un jābūt marķētai ar CE zīmi

Kāju aizsargi ("chaps" tipa bikses)

• jāatbilst standartam EN381-5, jābūt marķētiem ar CE zīmi un jānodrošina visaptveroša aizsardzība.

Aizsargzābaki ķēdes zāģa lietošanai

• jāatbilst standartam EN ISO 20345:2004 un jābūt marķētiem ar vairogu, uz kura attēlots ķēdes zāģis, demonstrējot atbilstību standartam EN 381-3. (Neregulāri lietotāji var izmantot aizsargzābakus ar tērauda purngalu kopā ar aizsargājošām getrām, kas atbilst standartam EN 381-9, ja zeme ir līdzena un pastāv mazs risks paklupt vai sapīties pamežā)

Jakas ķermeņa augšdaļas aizsardzībai, lietojot ķēdes zāģi

• jāatbilst standartam EN 381-11 un jābūt marķētai ar CE zīmi

MONTĀŽA

BRĪDINĀJUMS

Ja kādas detaļas ir bojātas vai iztrūkst, nedarbiniet šo ražojumu līdz visas detaļas ir apmainītas. Šī brīdinājuma neievērošanas rezultātā var rasties nopietni savainojumi.

ZĀĢA ĶĒDES UN SLIEDES UZSTĀDĪŠANA

Skatīt 317-319. lappusi.

1. Lietojiet aizsargcimdus.
2. Izslēdziet ķēdes bremzi.
3. Noņemiet stieņa montāžas uzgriežņus ar nodrošināto kombinēto atslēgu.
4. Noņemiet ķēdes pārsegu.
5. Noņemiet sliedi no produkta.
6. Uzlieciet ķēdi uz sliedes pareizajā virzienā, pārliecinieties, ka piedziņas izciļņi ir ievietoti sliedes rievā.
7. Pievienojiet sliedi ķēdes zāģim un aptiniet ķēdi ap piedziņas zobratu.
8. Uzlieciet atpakaļ ķēdes pārsegu un stieņa montāžas uzgriežņus.
9. Manuāli pievelciet stieņa montāžas uzgriežņus. Tagad ir jābūt iespējai kustināt ķēdes vadīkli un tādējādi iestatīt vēlamo ķēdes nospriegojumu.
10. Noregulējiet ķēdes nospriegojumu. Skatīt sadaļu "Ķēdes nospriegojuma regulēšana".
11. Noturiet ķēdes vadīkļa galu un stingri pievelciet vadīkļa nostiprinājuma uzgriežņus.

ĶĒDES NOSPRIEGOJUMA IESTATĪŠANA

Skatīt 331. lappusi

1. Aizdedzes slēdzi iestatiet pozīcijā “O” (Izsl.).
2. Nodrošiniet, lai stieņa montāžas uzgriežņi ir padarīti

vaļīgāki un pievilkti tik cieši, kā uzskrūvējot manuāli.

1. Lai palielinātu ķēdes spriegojumu, grieziet ķēdes nospriegošanas skrūvi pulksteņrādītāja kustības virzienā un bieži pārbaudiet ķēdes nospriegojumu. Lai samazinātu ķēdes nospriegojumu, pagrieziet ķēdes nospriegošanas skrūvi pretēji pulksteņrādītāja virzienam un bieži pārbaudiet ķēdes nospriegojumu.
2. Ķēde ir pareizi nospriegota, ja starp ķēdes griezējzobiem un sliedi ir 3 līdz 4 mm liela atstarpe. Sliedes apakšpuses vidū pavelciet ķēdi uz leju (prom no sliedes) un izmēriet attālumu starp sliedi un ķēdes griezējzobiem.
3. Pievelciet stieņa montāžas uzgriežņus, griežot tos pulksteņrādītāja kustības virzienā.

PIEZĪME: Parastas darbības laikā ķēdes temperatūra palielinās, tādējādi izraisot ķēdes stiepšanos. Ik pa laikam pārbaudiet, kāds ir ķēdes nospriegojums, un, ja nepieciešams, nospriegojiet to no jauna! Ja nospriegosiet ķēdi, kad tā ir karsta, tad atdzisusi tā var izrādīties pārāk stipri nostiepta. Pārliecinieties, ka ķēdes spriegojums ir pareizi pielāgots, kā noteikts norādījumos.

EKSPLUATĀCIJA

DEGVIELA UN TĀS IEPILDĪŠANA TVERTNĒ

Darbošanās ar degvielu, neapdraudot sevi

BRĪDINĀJUMS

Pirms uzpildes vienmēr izslēdziet dzinēju. Nedrīkst uzpildīt tvertni, kad dzinējs strādā vai ja tas vēl nav atdzisis. Pirms iedarbināt dzinēju, pārvietojieties vismaz 10 m prom no vietas, kur uzpildījat degvielas tvertni. Nesmēķējiet! Ja šo brīdinājumu neievēro, ir iespējams gūt smagus savainojumus.

BRĪDINĀJUMS

Pārbaudiet, vai darbarīkam nav degvielas noplūdes! Ja tādas ir, izlabojiet tās pirms ražojuma lietošanas, lai novērstu ugunsgrēku vai apdegumus.

Darbā ar degvielu vienmēr rīkojieties īpaši piesardzīgi, jo tā ir viegli uzliesmojoša. Vienmēr veiciet degvielas uzpildi ārpus telpām un vietā, kuras tuvumā neatrodas potenciālie aizdegšanās avoti. Nevajadzētu censties neieelpot degvielas izgarojumus. Neļaujiet degvielai un eļļai nonākt jums uz ādas. Ja notikusi saskare, nekavējoties mazgājiet lielā ūdens daudzumā ar ziepēm. Īpaši nevēlama ir degvielas un eļļas iespļaušana acīs. Ja degviela vai eļļa tomēr nonāk jums acīs, tūlīt tās izskalojiet ar tīru ūdeni! Ja joprojām jūtat kairinājumu tajās, nekavējoties griezieties pie ārsta!

Degvielas jaukšana

Šim darbarīkam ir divtaktu dzinējs, tāpēc nepieciešams sagatavot degvielas un divtaktu dzinējiem paredzētas sintētiskās eļļas (2%) maisījumu. Sajauciet bezsvina

degvielu un divtaktu dzinējiem domātu eļļu tīrā traukā, kas ir piemērots degvielai.

Dzinējam ir piemērota bezsvina degviela, kura ir domāta spēkratiem un kuras oktānskaitlis ir 91 ([R + M]/2) vai lielāks. Neizmantojiet jebkāda veida iepriekš sajauktu degvielu/eļļošanas degvielu no degvielas uzpildes stacijām, ieskaitot iepriekš sajauktu degvielu/smērvielu, kas paredzēta lietošanai mopēdiem, motocikliem u.t.t. Ar gaisa dzesējamiem dzinējiem lietojiet augstas kvalitātes divtaktu dzinēju sajaucamo eļļu. Nelietojiet automobiļu eļļu vai kontrabandas divtaktu dzinēja eļļu. Iejaucot eļļu degvielā, ievērojiet attiecību 50:1 (2% eļļas). Labi sajauciet degvielu katru reizi, kad uzpildāt tvertni. Degviela ir jāsajauc nelielā daudzumā. Nevajadzētu sajaukt degvielu ilgākam laikam nekā vienam mēnesim. Ieteicama 2 ciklu smērviela, kas satur degvielas stabilizatoru.

PIEZĪME: Degvielas sistēmas bojājumi vai darbības problēmas rodas no bagātinātas degvielas, kas satur vairāk skābekļa procentu kā iepriekš NOTEIKTS saskaņā ar garantiju.

Degvielas tvertnes uzpilde

Skatīt 319. lappusi

Noslaukiet tvertnes daļu ap vāciņu, lai novērstu to, ka degviela iekļūst sārņi. Lēnam atskrūvējiet degvielas tvertnes vāku. Uzmanīgi ielejiet degvielas maisījumu tvertnē, raugoties, lai nenolīst garām. ■ Pirms vāka uzskrūvēšanas notīriet skrūvējuma vietu un pārliecinieties, vai tur nav bojājumu. Uzreiz pēc tam uzskrūvējiet tvertnei vāku, atcerieties, ka tam ir jābūt cieši noslēgtam! Izlijušu vai izšķakstījušos degvielu ir uzreiz jānoslauka.

PIEZĪME: Pēc pirmās izmantošanas reizes motors var dūmot, un tas ir normāli.

ĶĒDES SMĒRELLAS PIEVIENOŠANA

Skatīt 319. lappusi

BRĪDINĀJUMS

Nekad nedarbiniet zāģi bez smērellas. Ja zāģa ķēde tiek darbināta bez smērellas, siede un zāģa ķēde var tikt bojāta. Tādēļ pirms produkta katras izmantošanas reizes un bieži produkta izmantošanas laikā ir jāpārbauda eļļas līmenis.

1. Notīriet virsmu ap eļļas uzpildes atveres vāciņu, lai novērstu piesārņojumu.
2. Atskrūvējiet un noņemiet vāciņu no eļļas tvertnes.
3. Ielejiet eļļu eļļas tvertnē un pārbaudiet eļļas līmenrādi. Pārliecinieties, ka eļļas uzpildes laikā eļļas tvertnē neiekļūst netīrumi.
4. Uzlieciet atpakaļ eļļas uzpildes atveres vāciņu un pievelciet to. Noslaukiet izlijušo eļļu.
5. Viena pilna degvielas tvertne nodrošina produkta darbību 20-40 minūtes.

PIEZĪME: No pareizi funkcionējošas ķēdes un stieņa eļļošanas sistēmas lietošanas laikā izdalīsies eļļa. Lai pārbaudītu ķēdes un stieņa eļļošanas sistēmas darbību, piespiediet ķēdes malu pret gaišu virsmu, piemēram, avīzi. Pēc neilga brīža vajadzētu parādīties līnijai no eļļas.

Ieteicamā ķēžu smēreļļa

• Ražotājs iesaka izmantot tikai Ryobi ķēdes zāģu smērvielu. (Pieejama pilnvarotā servisa centrā)

IERĪCES PALAIŠANA

Iedarbināšanas metode atšķiras atkarībā no tā, vai dzinējs ir auksts vai silts.

EBRĪDINĀJUMS

Turieties pa kreisi no ķēdes vadotnes. Nekādā gadījumā nestāviet virs motorzāģa un ķēdes, neaptveriet tos ar kājām, nenoliecieties pāri ķēdei!

Novietojiet ierīci uz līdzenas zemes un pārliecinieties, ka tiešā tuvumā nav nekādu priekšmetu un šķēršļu, kas varētu nonākt saskarē ar vadotni un ķēdi. Stingri satveriet priekšējo rokturi ar kreiso roku un novietojiet labo kāju aizmugurējā roktura tuvumā.

Darbības uzsākšana ar aukstu dzinēju:

Skatīt 317.-319. lapu. 1. Ieslēdziet aizdedzes slēdzi pozīcijā IESLĒGTS. 2. Pārbaudiet, vai ķēdes bremze atrodas BREMZE pozīcijā, pabīdot uz priekšu sviru/roku aizsargu. 3. Vismaz 10 reizes līdz galam piespiediet un atlaidiet saspiežamo balonveida pumpi. 4. Izvelciet degvielas padeves sviru uz āru līdz pilnīgi atvērtai degvielas padevei. 5. Kad temperatūra ir virs 10°C, raujiet startera rokturi, līdz dzinējs mēģina uzsākt darbu, bet ne vairāk kā 3 reizes. Kad temperatūra ir zem 10°C, raujiet startera rokturi, līdz dzinējs mēģina uzsākt darbu, bet ne vairāk kā 5 reizes. 6. Iespiediet degvielas padeves sviru līdz galam iekšā. 7. Pavelciet palaišanas rokturi, līdz dzinējs sāk darboties. 8. Nospiediet slēdža atbrīvotāju un saspiediet droseles slēdzi, pēc tam atlaidiet droseles slēdzi, lai dzinējs atgrieztos tukšgaitā. 9. Ļaujiet ierīcei darboties tukšgaitā 15-30 sekundes. 10. Pirms dzinēja paātrināšanas vai kokgriešanas: pārliecinieties, vai ķēdes bremze ir darbības pozīcijā, pavelkot atpakaļ aiz sviras/rokas aizsarga.

UZMANĪBU

Ja tikmēr, kamēr ķēdes bremzes svira atrodas bremzēšanas pozīcijā, ir līdz galam atlaista drose, tas var nopietni sabojāt produktu. Nedrīkst turēt slēdzi nospiestu, kad ir ieslēgta bremze.

Darbības uzsākšana ar siltu dzinēju:

Skatīt 327. lapu

1. Ieslēdziet aizdedzes slēdzi pozīcijā IESLĒGTS.
2. Pārbaudiet, vai ķēdes bremze atrodas BREMZE pozīcijā, pabīdot uz priekšu sviru/roku aizsargu.
3. Izvelciet degvielas padeves sviru uz āru līdz pilnīgi atvērtai degvielas padevei, un tad iebīdiet to līdz galam iekšā.
4. Pavelciet startera rokturi, līdz dzinējs iedarbojas, bet ne vairāk kā 5 reizes. Nospiediet slēdža atbrīvotāju un saspiediet droseles slēdzi, pēc tam atlaidiet droseles slēdzi, lai dzinējs atgrieztos tukšgaitā. Ja dzinējs neieslēdzas pēc 5 reizēm, izmantojiet aukstā dzinēja palaišanas procedūru.
5. Pirms dzinēja paātrināšanas vai kokgriešanas: Pārliecinieties, vai ķēdes bremze ir darbības pozīcijā, pavelkot atpakaļ aiz sviras/rokas aizsarga.

DZINĒJA APTURĒŠANA

Atlaidiet slēdzi un ļaujiet dzinēja darbībai palēnināties. Dzinēju aptur, pagriežot slēdzi izslēgšanas stāvoklī, kas apzīmēts ar "O". Nedrīkst likt motorzāģi zemē, kamēr ķēde vēl kustas. Vēl drošāk būs, ja iedarbināsiet ķēdes bremzi tajā laikā, kad nelietojat motorzāģi.

Ja motorzāģi neizdodas apturēt ar slēdzi, tad pavelciet startera sviru, līdz tā ir pavisam izvilkta un nostiepta, un tad iedarbiniet ķēdes bremzi - dzinējs apstāsies. Ja motorzāģis neizslēdzas, kad slēdzis ir pārslēgts apturēšanas stāvoklī "O", tad lieciet to salabot, un tikai tad drīkstat atkal sākt lietot motorzāģi - tādējādi jūs novērsīsit bīstamību, t.i., iespēju sevi smagi savainot.

PIEZĪME: Pēc ierīces lietošanas vienmēr atbrīvojiet tvertnes spiedienu, atskrūvējot un atkal aizskrūvējot ķēdes smērvielas un degvielas tvertnes vākus. Ļaujiet dzinējam atdzist, un tikai pēc tam noglabājiet rīku.

IERĪCES TURĒŠANA

Skatīt 319. lappusi

Vienmēr turiet ķēdes zāģi, labajai rokai atrodoties uz aizmugurējā roktura, bet kreisajai rokai - uz priekšējā roktura. Satveriet abus rokturus tā, lai īkšķi un pirksti aptver rokturus. Pārliecinieties, ka labā roka ir satvērusi priekšējo rokturi, īkšķim atrodoties apakšā.

ĶĒDES BREMZES PĀRBAUDE UN DARBĪBA

1. Ieslēdziet ķēdes bremzi, pagriežot kreiso roku ap priekšējo rokturi. Izmantojot rokas aizmuguri, pastumiet ķēdes bremzes sviru/rokas aizsargu sliedes virzienā, kamēr ķēde strauji rotē. Vienmēr turiet abas rokas uz zāģa rokturiem.
2. Atiestatiet ķēdes bremzi atpakaļ darbības pozīcijai, satverot ķēdes bremzes sviras/rokas aizsarga virspusi un pavelkot to uz priekšējā roktura pusi līdz atskan klikšķis.

BRĪDINĀJUMS

Ja ķēdes bremze nekavējoties neaptur ķēdi vai ķēdes bremze nenostājas gaitas pozīcijā bez palīdzības, pirms lietošanas nogādājiet zāģi pilnvarotā servisa centrā remontam.

EBRĪDINĀJUMS

Kad droseles slēdzis ir atlaists un dzinējs darbojas tukšgaitas ātrumā, zāģa ķēde nedrīkst kustēties. Ja tā tomēr kustas, pastāv risks operatoram gūt nopietnus ievainojumus. Nelietojiet ierīci un nogādājiet to pilnvarotā servisa centrā, lai tā tiktu profesionāli noregulēta.

SAJŪGAPĀRBAUDE

1. Izslēdziet ķēdes bremzi, velkot ķēdes bremzes sviru/ roku aizsargu pret priekšējo rokturi, līdz atskan klikšķis.
2. Ļaujiet dzinējam darboties tukšgaitā. Nodrošiniet, lai motorzāģis negriežas. Ja motorzāģis griežas, kamēr notiek darbība tukšgaitā, tas var sabojāt sajūgu. Nelietojiet iekārtu. Nododiet to profesionālai apkopei apstiprinātā servisa centrā.
3. Nospiediet droseles slēdzi līdz vidum un palaidiet ierīci vidējā ātrumā. Ja sajūgs ir labā darba stāvoklī, zāģa ķēde rotē vienmērīgi.

RESTARTĒŠANA PĒC ILGSTOŠIEM INTENSĪVAS IZMANTOŠANAS PERIODIEM

Pēc motorzāģa ilgstošas izmantošanas periodiem ļaujiet produktam 3-5 minūtes darboties tukšgaitā ar aktivizētu motorzāģa bremzi, lai izkliedētu uzkrāto motora siltumu ar piespiedu gaisa cirkulācijas dzesēšanas sistēmas palīdzību.

Tas palīdz novērst potenciālo sakaršanu un līdz ar to arī zināmu dzinēja komponentu (piem., aizdedzes sistēmas un karburatora) potenciāli augsto spriegumu.

Pēc pilnīgas motora izslēgšanas apstākļa dēļ var būt grūti restartēt motorzāģi, un tas ir pilnīgi normāli. Pirms iedarbināšanas ļaujiet dzinējam atdzist.

Atsitiena iemesli un veidi, kā operators no tiem var izvairīties:

Var notikt tā saucamais motorzāģa prettrieciens, ja ķēdes vadīklas gals uzduras kādam priekšmetam vai ja ķēde zāģēšanas laikā tiek saspiesta un iesprūst kokā.

Sliedes gala nonākšana saskarē ar kādu priekšmetu noteiktos gadījumos var izraisīt tās pēkšņu atmešanu pretējā virzienā, kā rezultātā sliede pārvietojas uz augšu un operatora virzienā.

Ja zāģa ķēde tiek iespiesta vadošās sliedes augšdaļā, tad vadošā sliede var tikt strauji mesta operatora virzienā.

Abos gadījumos jūs varat zaudēt vadību par motorzāģi un gūt smagus savainojumus. Nepietiek ar to, ka jūs uzticaties tikai šī motorzāģa aizsargierīcēm! Jums ir arī jāievēro vairāki nosacījumi, lai novērstu nelaimes gadījumu izraisīšanos un savainojumu gūšanas iespēju.

Atsitiens rodas ierīces nepareizas lietošanas rezultātā un/vai nepareizu darba procedūru vai darba apstākļu dēļ, un no tā var izvairīties, ievērojot turpmākos piesardzības pasākumus:

Cieši turiet zāģi ar abām rokām tā, lai īkšķi un pārējie pirksti aptvertu ķēdes zāģa rokturus, un novietojiet savu ķermeni un rokas tādā pozīcijā, kas ļaus jums izturēt atsitiena spēku. Operators var kontrolēt atsitiena spēku, ievērojot attiecīgos norādījumus. Neatlaidiet ķēdes zāģi.

Nestiepieties un nezāģējiet virs plecu līmeņa. Tas ļaus izvairīties no nejaušas saskarsmes un ļaus labāk kontrolēt ķēdes zāģi neparedzētās situācijās. Lietojiet tikai ražotāja norādītās sliedes un ķēdes. Neatbilstošas rezerves sliedes un ķēdes var izraisīt ķēdes plīsumu un/vai atsitienu. Ievērojiet ražotāja norādījumus par zāģa ķēdes uzturēšanu. Zāģēšanas dziļuma samazināšana var palielināt atsitiena spēku.

NORĀDĪJUMI PAREIZAS METODES IZMANTOŠANAI, VEICOT KOKU GĀŠANU, ATZAROŠANU UN SAGARUMOŠANU

Izpratne par koksnes iekšējiem spēkiem

Izprotot koksnes iekšējo virzienversto spiedienu un spriegumu, jūs varat samazināt saspiešanos vai vismaz ar to zāģēšanas laikā rēķināties. Koksnes nospriegojums nozīmē to, ka šķiedras tiek saplēstas, un, ja šajā zonā tiek veikts "izzāģējums" vai iegriezums, tam būs tendence atvērties, zāģim virzoties cauri. Ja baļķis ir atbalstīts uz statīva, bet tā gals neatbalstīts karājas pāri malai, baļķa gala svara dēļ, kas nostiepj šķiedras, augšējā virsma tiek nospriegota. Līdzīgi tiks saspiesta baļķa apakšējā puse, saspiežot kopā šķiedras. Izdarot griezumu šajā zonā, izzāģējumam būs tendence zāģēšanas laikā aizvērties. Šajā gadījumā tiktu saspiests asmens.

Koku gāšana

Skatīt 323.–324. lapu.

Ja sagarumošanas un koku gāšanas darbības vienlaicīgi veic divas vai vairākas personas, gāšanas darbības būtu jāveic tādā attālumā no sagarumošanas darbībām, kas ir divreiz lielāks par koka garumu, kas tiek gāzts. Kokus nevajadzētu gāzt tādā veidā, kas var apdraudēt kādu personu, pārraut kādu komunālo tīklu vai radīt bojājumus īpašumam. Ja koks tomēr trāpa kādam komunālajam tīklam, tas nekavējoties jāpaziņo attiecīgajam uzņēmumam.

Ja jūs zāģējat, stāvēdams uz nogāzes, tad vienmēr uzturieties augstāk par koku, jo tas pēc nogāšanas var velties vai slīdēt lejup pa nogāzi.

Pirms uzsākt zāģēšanu, jāizplāno atkāpšanās ceļš un tas vajadzības gadījumā jāattīra. Atkāpšanās ceļam jābūt vērstam atpakaļ un diagonāli pret sagaidāmās krišanas līnijas aizmuguri.

Pirms uzsākt koku gāšanu, ņemiet vērā koka dabisko liekšanās virzienu, lielāko zaru novietojumu un vēja virzienu, lai spriestu, kurā virzienā kritīs koks.

Attīriet koku no netīrumiem, akmeņiem, vaļīgas mizas, naglām, skavām un vadiem.

Nemēģiniet gāzt kokus, kuri ir satrunējuši vai ar vēja, uguns, zibens vai citiem bojājumiem. Tas ir ārkārtīgi bīstami, šādu darbu jāveic tikai profesionāliem mežstrādniekiem.

Koka iegriezums pirms gāšanas. Skatīt 323.–324. lappusi.

Veiciet 1/3 dziļu iegriezumu koka diametrā, perpendikulāri kritiena virzienam. Vispirms veiciet zemāko horizontālo iegriezumu. Tas palīdzēs izvairīties no zāģa ķēdes vai sliedes saspiešanas, veicot otro iegriezumu.

Gāšanas zāģējums

Skatīt 323.–324. lappusi.

Veiciet gāšanas zāģējumu vismaz 50 mm augstāk par horizontālo iegriezumu. Gāšanas zāģējumam jābūt paralēlam horizontālajam iegriezumam. Veicot gāšanas zāģējumu, atstājiet pietiekami daudz koksnes, kas kalpos kā eņģe. Koka eņģe neļaus kokam pagriezties un nokrist nepareizā virzienā. Nepārgrieziet eņģi.

Iegriežot līdz eņģei, kokam vajadzētu sākt krist. Ja pastāv iespēja, ka koks varētu nekrist vēlamajā virzienā vai varētu šūpoties atpakaļ un saspiest zāģa ķēdi, pārtrauciet zāģēšanu pirms gāšanas zāģējuma pabeigšanas un, izmantojot koka, plastmasas vai alumīnija ķīļus, atveriet griezuma vietu un nogāziet koku gar vēlamo kritiena līniju.

Kokam sākot krist, izņemiet ķēdes zāģi no griezuma vietas, apturiet motoru, nolieciet ķēdes zāģi un izmantojiet plānoto atkāpšanās ceļu. Uzmanieties no krītošiem zariem un saglabājiet pamatu zem kājām.

Balsta sakņu apzāģēšana

Skatīt 324. lappusi

Par balsta sakni sauc lielu koka sakni, kas atiet no stumbra nedaudz virs zemes. Šādas lielas saknes ir jāapzāģē, pirms sākat gāzt koku. Vispirms veidojiet līmenisku zāģējumu balsta saknē, pēc tam statenisku. To, kas nozāģēts, aizvāciet no darba vietas. Kad balsta saknes ir novāktas, ķerieties pie koka gāšanas.

Vilkšanas un grūšanas spēks

Skatīt 325. lappusi

Uz motorzāģi iedarbojas spēks, kura virziens ir pretējs tam virzienam, kādā kustas ķēde. Tādēļ lietotājam ir jābūt gatavam kontrolēt izstrādājuma tendenci tikt rautam prom (kustība uz priekšu), zāģējot uz stieņa apakšējās malas. Vienmēr stingri atspiediet atdures ķīli, lai izvairītos no šādas kustības. Izstrādājums var tikt rauts atpakaļ (lietotāja virzienā), zāģējot gar augšējo malu. Lai to novērstu, pārliecinieties, ka, griežot gar augšējo malu, ķēde netiek iespiesta.

Zāģis iesprūdis griezumā

Apturiet ķēdes zāģi un padariet to drošu. Necentieties ar spēku izvilkt ķēdi un sliedi no griezuma, jo ķēde var norauties un atsisties atpakaļ, trāpot operatoram. Šāda situācija parasti notiek tāpēc, ka koks ir nepareizi atbalstīts un piespiež griezuma vietu, tādējādi saspiežot asmeni. Ja, noregulējot atbalstu, netiek atbrīvota sliede un ķēde, izmantojiet koka ķīļus vai sviru, lai atvērtu griezuma vietu un atbrīvotu zāģi. Nekad nemēģiniet ieslēgt ķēdes zāģi, ja sliede jau atrodas griezumā vai izzāģējumā.

Balka sagarumošana

Skatīt 325. lappusi

Sagarušana ir balka sazāģēšana noteiktos garumos. Ir svarīgi pārliecināties, ka stāvat uz stingras pamatnes un jūsu svars ir vienmērīgi sadalīts uz abām kājām. Ja iespējams, balki vajadzētu pacelt un atbalstīt, izmantojot zarus, balkus vai ķīļus. Ievērojiet vienkāršos norādījumus vieglai zāģēšanai. Ja balkis ir atbalstīts visā tā garumā, to

jāzāģē no augšpuses (sagarušana no augšas).

Ja balkis ir atbalstīts vienā galā, veiciet 1/3 dziļu izāģējumu pa diametru no apakšpuses (sagarušana no apakšas). Tad pabeidziet zāģēšanu, veicot izāģējumu no augšas pretī pirmajam griezumam.

Ja balkis ir atbalstīts abos galos, veiciet 1/3 dziļu iezāģējumu pa diametru no augšpuses (sagarušana no augšas). Tad pabeidziet zāģēšanu, veicot 2/3 iezāģējumu no apakšas pretī pirmajam griezumam.

Veicot sagarušanu uz slīpas virsmas, vienmēr stāviet augstāk par balki. Lai saglabātu pilnīgu kontroli, zāģējot šķērsām, tuvu zāģēšanas beigām samaziniet zāģēšanas spiedienu, nesamazinot ķēdes zāģa rokturu satvērienu. Neļaujiet ķēdei saskarties ar zemi. Kad zāģēšana pabeigta, pirms ķēdes zāģa kustināšanas ļaujiet zāģa ķēdei apstāties. Pārvietojoties no koka uz koku, vienmēr apturiet dzinēju.

Koka atzarošana

Skatīt 326. lappusi

Atzarošana ir zaru nozāģēšana kritušam kokam. Atzarošanas laikā atstājiet lielos zemākos zarus balka atbalstīšanai pret zemi. Nozāģējiet mazākos zarus ar vienu griezienu. Lai izvairītos no ķēdes zāģa sapišanās, nospriegotos zarus vajadzētu griezt virzienā no apakšas uz augšu.

Saspringts koks

Skatīt 326. lappusi

Par nospriegotu balsteni var saukt zaru, izgāztu celmu vai krūmu, kuru ar savu svaru ir saliecis kāds cits koks tā, ka balstenis strauji atbrīvojas no sprieguma, ja pārzāģē vai aizvāc to koku, kas rada balstena nospriegojumu.

Izgāztam nozāģēta koka celmam, kad to zāģējot atdala no stumbra, ir spēcīga tieksme atbrīvoties no sprieguma un ātri griezties stateniskā stāvoklī. Ar nospriegotiem balsteņiem ir jārīkojas uzmanīgi, jo tie var būt bīstami! Nemēģiniet zāģēt liekus zarus un celmus, kas atrodas zem spiediena, ja vien jūs neesat profesionāli apmācīts un kompetents tā rīkoties.

TRANSPORTĒŠANA UN UZGLABĀŠANA

• Apturiet motoru, aktivizējiet ķēdes bremzi un atvienojiet aizdedzes sveces vadu no aizdedzes sveces. Pirms izstrādājuma uzglabāšanas vai transportēšanas ļaujiet tam pietiekami atdzist. Notīriet visus svešķermeņus no izstrādājuma. Izlejiet no tvertnes visu atlikušo degvielu citā traukā, kas ir piemērots degvielas glabāšanai. Atcerieties pareizi uzskrūvēt un novilkt degvielas tvertnes vāciņu. Darbiniet dzinēju, līdz tas pilnībā beidz griezties. Tādējādi tiks sadedzināta visa atlikusī degviela, kas varētu noplūst un piesārņot ierīci ar lipīgām paliekām.
• Pārlejiet eļļu, kas domāta vadīklai un ķēdei, traukā, kas ir piemērots eļļas glabāšanai. Atcerieties pareizi uzlikt un aizskrūvēt ķēdes smērvielas vāku. Pirms ierīces uzglabāšanas vai transportēšanas laikā uzstādiet sliedes vāku. Uzglabājiet to vēsā, sausā un labi vēdinātā vietā, kurai nevar piekļūt bērni. Neglabājiet to vietā, kur tuvumā

atrodas korozīvas vielas, piemēram, dārza darbos izmantojamas ķimikālijas vai atsaldēšanai domāts sāls. Neuzglabājiet ārpus telpām.

Pārnesot ierīci nelielā attālumā (no vienas darba vietas uz nākamo), vienmēr ieslēdziet ķēdes bremzi, lai ķēde nevarētu izkustēties. Transportējot, nostipriniet preci, lai tā nekustētos vai nenokristu, lai novērstu personu savainojumus vai bojājumus precei. Nekad nepārnēsājiet izstrādājumu, kamēr dzinējs darbojas.

Ja glabājat degvielu un strādājat ar to, tad uzziniet, kādi vietējie noteikumi un nacionālie likumi attiecas uz šo jomu. Atlikušo degvielu jūs varat izmantot, lai darbinātu kādu citu rīku, kuram ir divtaktu dzinējs.

APKOPE

Uzturiet izstrādājumu labā darba kārtībā.

EBĪDINĀJUMS

Lietojiet tikai oriģinālās ražotāja rezerves daļas, piederumus un uzgaļus. Pretējā gadījumā var tikt radīti ievainojumi un parādīts slikts sniegums, kā arī var tikt anulēta garantija.

BRĪDINĀJUMS

Aptarnavimas atlikti butina itin atidziai, todel rekomenduojame, kad technine apziura vykdytg kvalifikuotas specialistas. Lai veiktu remontu, nogadajiet ierici pilvarotā servisa centra. Veicot apkopi, lietojiet tikai originalas ražotaja rezerves dalas.

EBĪDINĀJUMS

Pirms produkta pārbaudes, tīrīšanas vai apkopes apturiet motoru, aktivizējiet ķēdes bremzi un atvienojiet aizdedzes sveces vadu no aizdedzes sveces. Ja šos noteikumus neievēro, tad ir iespējamas smagas traumas vai ievērojami materiālie zaudējumi.

Jūs varat veikt tikai šajā rokasgrāmatā aprakstīto regulēšanu un remontdarbus. Lai veiktu citus remontdarbus, sazinieties ar pilnvarotu servisa darbinieku. - Nepareiza apkope var novest pie ķēdes bremžu un citu drošības funkciju nepareizas darbības, palielinot nopietnu ievainojumu risku. Uzturiet ķēdes zāģi profesionāli apkoptu un drošu. Lai droši uzasinātu zāģa ķēdi, nepieciešamas prasmes. Tāpēc ražotāji stingri iesaka nolietotu vai trulu ķēdi nomainīt ar jaunu, kas pieejama pilnvarotā servisa centrā. Daļas numurs ir norādīts šīs rokasgrāmatas iekārtas specifikāciju tabulā. Ievērojiet norādījumus par eļļošanu, ķēdes nospriegojuma pārbaudi un regulēšanu. Pēc katras lietošanas reizes notīriet preci ar mīkstu, sausu drāniņu. Bieži un regulāri pārbaudiet visu uzgriežņu, bultskrūvju

un skrūvju stingrību, lai pārliecinātos, vai aprīkojums ir drošā darba stāvoklī. Jebkura bojāta detaļa jānodod remontam vai nomaiņai pilnvarotā apkopes centrā.

SLIEDES UN ZĀĢA ĶĒDES NOMAIŅA

Skatīt 329.-330. lappusi.

1. Apturiet dzinēju. Lietojiet aizsargcimdus.
2. Izslēdziet ķēdes bremzi.
3. Noņemiet stieņa montāžas uzgriežņus ar nodrošināto kombinēto atslēgu.
4. Noņemiet ķēdes pārsegu.
5. Izņemiet sliedi un zāģa ķēdi no ierīces.
6. Novietojiet jauno ķēdi uz sliedes pareizajā virzienā un pārliecinieties, ka ķēdes posmi pieguļ sliedes gropei.
7. Pievienojiet sliedi ķēdes zāģim un aptiniet ķēdi ap piedziņas zobratu.
8. Uzlieciet atpakaļ ķēdes pārsegu un stieņa montāžas uzgriežņus.
9. Manuāli pievelciet stieņa montāžas uzgriežņus. Tagad ir jābūt iespējai kustināt ķēdes vadīkli un tādējādi iestatīt vēlamo ķēdes nospriegojumu.
10. Noregulējiet ķēdes nospriegojumu. Skatīt sadaļu "Ķēdes nospriegojuma regulēšana".
11. Noturiet ķēdes vadīklas galu un stingri pievelciet vadīklas nostiprinājuma uzgriežņus.

GAISA FILTRA TĪRĪŠANA

Skatīt 333.–334. lappusi.

1. Nospiediet uz gaisa filtra vāka augšpuses un pagrieziet to pretēji pulksteņrādītāja virzienam, lai atbrīvotu. Paceliet gaisa filtra vāku taisni uz augšu, lai noņemtu, un nolieciet to sāņus.
2. Izpūtiet vai ar suku iztīriet pēc iespējas vairāk netīrumu un zāģu putekļu ap karburatoru un sajaukšanas kameru.

PIEZĪME: Pārliecinieties, ka degvielas padeves svira ir pilnīgi aizvērtā stāvoklī, lai novērstu karburatora piesārņošanu.

1. Izmantojot komplektācijā esošo kombinēto atslēgu vai plakano skrūvgriezi, izskrūvējiet gaisa filtru fiksējošo skrūvi.
2. Ievietojiet plakano skrūvgriezi starp izciļņiem un pagrieziet, lai izņemtu gaisa filtru.
3. Izņemiet gaisa filtru. Tīrīšanu var veikt ar kādu no tālāk aprakstītajiem paņēmieniem.
4. Vieglā tīrīšana – pasitiet filtru pret kādu līdzenu virsmu, lai no tā atdalītos lielākā daļa putekļu un netīrumu.
5. Pilnīgākai tīrīšanai izmazgājiet siltā ziepjūdenī. Noskalojiet un ļaujiet kārtīgi nožūt.
6. Nomainiet ar jaunu gaisa filtru katras 25 darba stundas.

PIEZĪME: Alternatīva metode ir iztīrīt gaisa filtru ar saspiestu gaisu (vienmēr valkājiet acu aizsargus, lai izvairītos no acu ievainojumiem).

1. Uzlieciet vietā gaisa filtru, pārliecinoties, ka izciļņi uz gaisa filtra ir pareizi savietoti un vietā.
2. Uzstādiet atpakaļ gaisa filtra vāku. Nospiediet lejup pogu un pagrieziet pulksteņrādītāja virzienā, lai nofiksētu.
3. Iztīriet priekšfiltru pēc katrām 25 izstrādātām degvielas

tvertnēm, vai biežāk, ja nepieciešams. Noņemiet dzinēja pārsegu, startera mezglu un ventilatora korpusa deflektoru, lai piekļūtu priekšfiltram dzinēja korpusā. (Skatīt 335.-337. lappusi)

PIEZĪME: Ja žāvēšanai izmantojat saspiesto gaisu, izpūtiet no abām filtra pusēm.

BRĪDINĀJUMS

Nekad nedarbiniet dzinēju bez gaisa filtra. Pārliecinieties, vai filtrs ir pareizi ievietots paredzētajā vietā, un tikai pēc tam varat atlikt atpakaļ citas daļas.

ĶĒDES BREMZES PĀRBAUDE UN TĪRĪŠANA

Skatīt 332. lappusi

Vienmēr uzturiet ķēdes bremzes mehānismu tīru, viegli noslaukot netīrumus no mehānisma. Pēc tīrīšanas vienmēr pārbaudiet ķēdes bremzes veiktspēju. Skatiet papildu informāciju šīs rokasgrāmatas sadaļā "Darbība - ķēdes bremzes pārbaudīšana un izmantošana".

DZINĒJA ĀTRUMS UN KARBURATORA REGULĒŠANA

BRĪDINĀJUMS

Nepareiza karburatora noregulēšana var izraisīt ievainojumu, letālu nelaimes gadījumu un ierīces bojājumu risku. Lai veiktu karburatora regulēšanu, nogādājiet to pilnvarotā servisa centrā.

APKOPES GRAFIKS

Ikdienes pärbaude
Degvielas maisijums Pirms	katras lietošanas
Sliedes ellošanu	Pirms katras lietošanas
Këdes spriegojumu	Bieži un pirms katras lietošanas reizes
Sajūga saslēgšana (nekāda kěžu kustība tukšgaitas ātrumā)	Pirms katras lietošanas
Këdes asumu	Pirms katras lietošanas reizes, vizūla pärbaude
Vai nav bojājumu	Pirms katras lietošanas
Vai nav valīgi stiprinājumi	Pirms katras lietošanas
Vai nav valīgas detaljas	Pirms katras lietošanas
Këdes bredzes funkcjja	Pirms katras lietošanas
Degvielas noplödēm	Pirms katras lietošanas

APSKATIET UN NOTĪRIET:

Sliede	Pirms katras lietošanas
Visu zăgi	Pec katras lietošanas

Gaisa filtrs Ik pēc 5 stundām*

Kēdes bremze Ik pēc 5 stundām*

Gaisa filtra nomaiṇa Reizi gadā

Gaisa filtra nomaiṇa Reizi gadā

*Darba stundas

OBJEKTĪVIE RISKI

Pat ja prece ir lietota kā noteikts, nav iespējams pilnībā novērst noteiktus riska faktorus. Lietošanas laikā var rasties šādas bīstamas situācijas, un lietotājam ir jāpievērš pastiprināta uzmanība, lai tās novērstu:

Vibrācijas radīts ievainojums. Vienmēr izmantojiet pareizos rīkus tiem paredzētajiem darbiem, izmantojiet norādītos rokturus un ierobežojiet laiku, cik ilgi izmantojat ierīci. Saskarsme ar troksni var radīt dzirdes traucējumus. Valkājiet ausu aizsargus un ierobežojiet saskarsmi. Saskare ar atklātiem ķēdes zāģa zobiem (iegriezuma risks). Vadošās sliedes neparedzēta, atrauta kustība vai atsitiens (iegriezuma risks). No zāģa ķēdes izmestas daļas (sagriešanās/saduršanās bīstamība). No apstrādājamā materiāla izmestas daļas (koka skaidas, skembas). Zāģēšanas putekļu un daļiņu vai benzīna motora emisiju ieelpošana. Ādas saskare ar benzīnu/eļļu.

RISKA SAMAZINĀŠANA

Ir ticis ziņots, ka vibrācijas no rokas instrumentiem atsevišķos cilvēkos var veicināt kaiti, ko sauc par Reino sindromu. Simptomi var ietvert pirkstu tirpšanu, nejutīgumu un nobalēšanu, parasti aukstā laikā. Tiek uzskatīts, ka tradicionālie faktori, aukstums un mitrums, uzturs, smēķēšana un darba prakse sekmē šo simptomu attīstību. Operators var veikt pasākumus, lai iespējami samazinātu vibrācijas efektu:

Aukstā laikā ķermenim jābūt siltam. Kad darbināt preci, valkājiet cimdus, lai rokas un plaukstu locītavas būtu siltas. Ir pētījumi, ka auksts laiks ir galvenais faktors, kas veicina Reino sindromu. - Ik pēc laika apturiet darbu un veiciet vingrinājumus, kas uzlabo asins cirkulāciju. Strādājot jābūt biežiem pārtraukumiem. Ierobežojiet iedarbības ilgumu dienā. Aizsargcimdi, kas pieejami pie profesionāliem ķēdes zāģu mazumtirgotājiem, ir īpaši paredzēti ķēdes zāģa izmantošanai, sniedzot aizsardzību un labu satverienu, kā arī mazina roktura vibrāciju. Šiem cimdiem jāatbilst standartam EN381-7 un jābūt marķētiem ar CE zīmi.

Ja jūs izjūtat kādu no šiem simptomiem, nekavējoties apturiet ierīces lietošanu un sazinieties ar ārstu par šiem simptomiem.

EBRĪDINĀJUMS

Ilgstoša preces lietošana var radīt ievainojumus vai pasliktināt jau esošos. Ilgstoši lietojot jebkuru instrumentu, pārliecinieties, ka tiek veikti regulāri pārtraukumi.

PAZĪSTIET SAVU IERĪCI

Skatīt 316. lappusi

DAĻAS

1. Priekšējais roksargs jeb ķēdes bremze
2. Priekšējais rokturis
3. Cilindra pārsegs
4. Gaisa filtra vāciņš
5. Gaisa filtrs
6. Sākumuzpildes pūlis
7. Startera svira
8. Zāģēšanas ķēde
9. Palaides rokturis
10. Ķēdes vadīkla
11. Slēdža atbloķēšanas poga
12. Eļļas tvertnes vāciņš
13. Klusinātājs
14. Karburatora iestatītājs
15. Aizmugurējais rokturis
16. Slēdzis
17. Degvielas tvertnes vāciņš
18. Slēdzis "ieslēgšana"/apturēšana
19. Startera mezgls
20. Atsitiena dzelksnis
21. Ķēdes tvērējs
22. Priekšfiltrs
23. Ventilatora korpusa deflektors

DROŠĪBAS IERĪCES

ĶĒDE AR MAZU PRETTRIECIENA TIEKSMĪBU

Zāģa ķēde ar zemu atsitienu palīdz samazināt atsitiena iespējamību.

Pie katra asmens ir dziļuma ierobežotājs, un tas palīdz samazināt prettrieciena spēku, jo neļauj pārāk dziļi iegremdēt asmeņus, kad tie atrodas vietā, kur izraisa prettriecienu. Lietojiet tikai ražotāja ieteiktās rezerves sliežu un ķēžu kombinācijas.

Esiet divtik modri, kad strādājat ar svaigi uzasinātu ķēdi, jo asināšana var samazināt ķēdes spēju mazināt prettriecienu. Savas drošības dēļ nomainiet zāģa ķēdi, ja pasliktinās zāģēšanas sniegums.

ATSITIENA DZELKSNIS

Integrētie atsitiena dzelkņi var tikt izmantoti kā rotācijas atbalsta punkts, veicot zāģēšanu. Tas palīdz zāģēšanas laikā saglabāt ķēdes zāģa stabilitāti. Veicot zāģēšanu, pagrieziet mašīnu uz priekšu, līdz mizas buferis ir iedūries koka malā, tad, pavirzot aizmugurējo rokturi uz augšu vai leju griešanas līnijas virzienā, var samazināt zāģēšanas fizisko slodzi.

ĶĒDES VADOTNE

Parasti vadotnēm ar maza rādiusa uzgaļiem ir mazāks atsitiena risks. Lietojiet tikai ražotāja ieteiktās rezerves sliežu un ķēžu kombinācijas. Neieteiktu vadotņu lietošana palielina risku zaudēt kontroli zāģēšanas laikā. Regulāri pārbaudiet ķēdes nospriegojumu. Griežot mazākus zarus (īsākus par sliedes garumu), ja nospriegojums ir nepareizs, ķēdei pastāv lielāka iespējamība nokrist.

ĶĒDES BREMZE

Kēdes bremze ir paredzēta tam, lai varētu ātri apturēt ķēdes kustību. Ķēde ir uzreiz jāaptur, kad bremzes svira jeb rokas aizsargs tiek nospiests uz priekšu. Ķēdes bremze nenovērš prettriecienu. Tā tikai samazina ievainojumu gūšanas risku, ja atsitiena laikā zāģa sliede saskaras ar operatora ķermeni. Pirms katras lietošanas reizes jāpārbauda, vai ķēdes bremze pareizi darbojas gan darbības, gan bremzēšanas pozīcijā.

ĶĒDES TVĒRĒJS

Ķēdes tvērējs novērš ķēdes mešanu atpakaļ, lietotāja virzienā, ja ķēde nokrīt vai pārplīst.

UZ PRECES ESOŠIE SIMBOLI

Uzmanību

Lai samazinātu ievainojumu risku, lietotājam ir jāizlasa un jāizprot operatora rokasgrāmata pirms šī izstrādājuma lietošanas.

Strādājot ar šo darbarīku, izmantojiet redzes un dzirdes aizsardzības līdzekļus, kā arī ķiveri.

Lietojot motorzāģi, valkājiet biezus darba cimdus, ar kuriem var labi satvert darbarīku.

Izmantojot izstrādājumu, lietojiet neslīdošus, drošus darba apavus.

Strādājot, motorzāģi turiet ar abām rokām.

Nedrīkst turēt motorzāģi tikai ar vienu roku!

Bīstamība! Izsargājieties no atsitiena.

Izmantojiet automāšīnām paredzētu bezsvina benzīnu ar 91 ( + ) / 2) vai lielāku oktānskaitli.

Lietojiet 2 taktu eļļu gaisa dzesētiem dzinējiem.

Katru reizi pirms degvielas uzpildīšanas rūpīgi samaisiet degvielas maisījumu

Papildiniet stieņa un ķēdes eļļu katru reizi, kad ielejat motorzāģa degvielu.

CE atbilstība

Eirāzijas atbilstības marķējums.

Ukrainas apstiprinājuma zīme

Garantētais skaņas jaudas līmenis ir 114 dB.

Pārvietojiet ķēdes bremzi RUN (darba) stāvoklī.

Pārvietojiet ķēdes bremzi BRAKE (bremze) stāvoklī.

Pārbīdiet aizdedzes slēdzi stāvoklī "on" (ieslēgts).

Septiņas reizes saspiediet sākumuzpildes sūkli.

Izvelciet degvielas padeves sviru uz āru līdz pilnīgi atvērtai degvielas padevei.

Tā raujiet palaides rokturi, kamēr izdzirdat, ka dzinējs sāk darboties (bet ne vairāk kā piecas reizes).

Iespiediet degvielas padeves sviru līdz galam iekšā.

Pavelciet palaišanas rokturi līdz dzinējs sāk darboties.

Nospiediet mēlītes bloķētāju un saspiediet droselvārsta mēlīti, tad atlaidiet droselvārsta mēlīti, lai dzinējs atgrieztos uz tukšgaitas apgriezieniem.

Ļaujiet izstrādājumam darboties tukšgaitā 15-30 sekundes.

Degviela un eļļa

Stieņu un ķēžu smērviela

Pagrieziet, lai mainītu ķēdes nospriegojumu: + = Pievilkt ķēdi, - = Atbrīvot ķēdi

Ķēdes kustības virziens

H = Liela ātruma regulēšanas adata, L = Maza ātruma regulēšanas adata

T = Tukšgaitas regulēšanas skrūve

Atsevišķi nopērkamās daļas vai piederumi

Uzmanību

Uzmanību

Valkājiet aizsargbrilles un sejas aizsargu.

Valkājiet ķermeņa augšdaļas aizsargu.

Valkājiet kāju aizsargu.

Apturiet iekārtu.

Atslēdziet filtra piekļuves pārsegu.

Lai izskaidrotu risku, kas saistīti ar izstrādājumiem, līmeņiem, paredzēti šādi norādījuma vārdi un jēdzieni.

BĪSTAMI

Norāda potenciālo bīstamo situāciju, kas, ja no tās neizvairās, var novest pie nāves vai nopietnas traumas.

UZMANĪBU

Norāda potenciālo bīstamo situāciju, kas, ja no tās neizvairās, var novest pie nāves vai nopietnas traumas.

UZMANĪBU

Norāda potenciālo bīstamo situāciju, kas, ja no tās neizvairās, var novest pie nāves vai nopietnas traumas.

UZMANĪBU

Bez drošības brīdinājuma apzīmējuma Norāda uz situāciju, kas var radīt īpašuma bojājumus.

GARANTIJAS NOSTĀDĪJUMI

Gedimas Galima priežastis	Spendimas
Neieslēdzas dzinējs(Aizdedzes slēdzi iestatiet požćija "on" (lesl.)).	Nav dzirksteles. Aizdedzes svece, iespējams, ir ieplaisājusi vai bojăta. Aizstajiet veco aizdedzes sveci ar jaunu un meginiet iedarbināt věreiz. Ja dzinējs neiedarbojas, nogādājiet izstrādājumu pie apkopes pärstāvja tālakai pābaudei.	Izgnemiet sveci, bet pirms tam pagrieziet slēdzi aptures stāvokl. Novietojiet droseles sviru darba požćija (piespiediet lfdz galam) un 15-20 reizes pavelciet startera rokturi. Tādējadi dzinējam vajadželu tikt atbrīvotam no pārplūdušās degvielas. Iztīriet sveci un attieciet to atpakal. Aizdedzes slēdzi iestatiet požćija "on" (lesl.). Septinas reizes saspiediet sākumuzpildes pūsli. Pavelciet startera rokturi trīs reizes, kamēr degvielas padeves svirai esot iebīdītā požćija. Ja dzinējs nesāk darboties, pārbīdiet degvielas pieplūdes sviru pilnīgi atvērītā stāvokī un atkārtojiet normalas palaišanas procedūru. Ja dzinējs vēl arvien nav iedarbināms, atkārtojiet šīs darbības ar jaunu sveci.
Dzinējs sāk strādāt, bet nepalielina Ātrumu.	Ir nepiecišams iestatīt vājākā režima skrūvi "L".	Lūdzieit, lá Š₀ iestatijumu veic apstiprinātā darbnīcā!
Dzinējs sāk strādāt, bet negriežas pilnā Ātrumu.	Ir nepiecišams iestatīt stiprākā režima skrūvi "H".	Lūdzieit, lá Š₀ iestatijumu veic apstiprinātā darbnīcā!
Dzinējs nesasniedz pilnu jaudu, un/va izdalās pārāk daudz dūmu.	Jāpārauda, vai degviela pareizi sajaukta.	Izmantojet svaigi sajauktu degvielu, kurā izmantots pareizs daudzums divtaktu dzinējiem domātas ellas.
	Gaisa filtrs ir aizsērējis.	Iztīriet gaisa filtru.
	Pretdzirkstju režgis ir aizsērējis.	Lūdzieit remontēt vai nomainīt pilnvarotā apkopes centrā.
	Ir nepiecišams iestatīt stiprākā režima skrūvi "H".	Lūdzieit, lá Š₀ iestatijumu veic apstiprinātā darbnīcā!
Dzinējs sāk strādāt, griežas, bet nepārslēdzas sukšgaita.	Ir nepiecišams iestatīt karburatoru.	Lūdzieit, lá Š₀ iestatijumu veic apstiprinātā darbnīcā!
Dzinējs sāk darboties, spēj ieslēgties sukšgaita, bet kēde nekustas.	Kēdes ellas tverne ir sukša.	Ellas tvertni ir jauzpilda tajā pašā laikā, kad degvielas tvertni.
	Kēde ir pārāk cieši pievilkta.	Nospriegojiet kēdi.
	Pārbaudiet, vai pareizi strādā iziedējs.	Lauijiet dzinējam darboties ar vidēju jaudu kādas 30-45 sekundes. Apstādinit motorzāgi un pārbaudiet, vai no kēdes vadīklas nepil ellä. Ja atrodat tur ellu, tad var būt notrulinājusies kēde vai sabojājusies vadīkla. Ja uz virzōsā stieqa nav redzama smērviela, szainieties ar pilnvarotu apkopes centru.
Vadīkla un kēde uzkarst, un izdalās dūmi.	Ir ieslēgta kēdes bremze.	Atlaidiet kēdes bremzi.
	Kēde ir pārāk cieši pievilkta.	Nospriegojiet kēdi.
	Pārbaudiet, kāds ir vadīklas un kēdes stavoklis.	Pārbaudiet, vai kēdes vadīkla un kēde nav bojāta.

Papildus jebkādām likumiskajām tiesībām, kuras rodas, veicot pirkumu, izstrādājums tiek nodrošināts ar tālāk tekstā noteikto garantiju.

1. Garantijas periods patērētājiem ir 24 mēneši, tā atskaite tiek sākta no datuma, kurā veikta izstrādājuma iegāde. Šim datumam jābūt dokumentētam rēķinā vai citā pirkumu apliecinošā dokumentā. Izstrādājums ir radīts un paredzēts tikai patērētāja privātai lietošanai. Saistībā ar iepriekšminēto, garantija netiek nodrošināta profesionālas vai komerciālas lietošanas gadījumā.
2. Pastāv iespēja pagarināt daļas no dārza instrumentu klāsta (Mainstrava/ akumulatoru) garantiju ilgāk par iepriekš minēto periodu, izmantojot reģistrāciju interneta vietnē www.ryobitools.eu. Instrumenti, kas pakļauti garantijas perioda pagarināšanai, tiek skaidri apzīmēti veikalos un/vai uz iepakojuma un izstrādājumu komplektējošajā dokumentācijā. Gala lietotājam nepieciešams reģistrēt tā iegādāto jauno instrumentu 30 dienu laikā no pirkuma datuma. Gala lietotājs var reģistrēties pagarinātajai garantijai savā mītnes valstī, ja tā minēta tiešsaistes reģistrācijas vietlapā, kurā šī iespēja ir aktīva. Bez tam, gala lietotājam ir jāsniedz piekrišana tiešsaistes ievadīšanai nepieciešamo datu glabāšanai un jāpiekrīt noteikumiem un nosacījumiem. Reģistrācijas apstiprinājums, kas tiek nosūtīts, izmantojot e-pastu, un rēķina oriģināls, kurā norādīts iegādes datums, kalpo kā pagarinātās garantijas apstiprinājums.
3. Garantija attiecas uz visiem izstrādājuma defektiem garantijas periodā, kas saistīti ar ražošanas vai materiālu defektiem no pirkuma datuma. Šī garantija tiek ierobežota ar remontu un/vai nomaiņu un neietver jebkādas citas saistības, tajā skaitā, bet ne tikai, cēloņsakarīgos vai saistītos bojājumus. Garantija nav spēkā, ja izstrādājums ir nepareizi lietots, izmantots pretēji norādēm lietošanas rokasgrāmatā vai bijis nepareizi pieslēgts. Šī garantija netiek attiecināta uz:
4. jebkādiem izstrādājuma bojājumiem, kas radušies nepareizas uzglabāšanas rezultātā

jebkuru izstrādājumu, kas ticis pārveidots vai mainīts

jebkuru izstrādājumu, kura oriģinālās identifikācijas (preču zīme, sērijas numurs) marķējums ir ticis nodzēsts, mainīts vai noņemts

• jebkādiem bojājumiem, kuri radušies neievērojot norādes lietošanas rokasgrāmatā

jebkādam izstrādājumam bez CE sertifikācijas

• jebkuram izstrādājumam, kura remontu mēģinājis veikt nekvalificēts personāls vai bez Techtronic Industries iepriekšējas autorizācijas.
• jebkuram izstrādājumam, kurš bijis pieslēgts neatbilstošu parametru (strāvas, sprieguma, frekvences) sprieguma avotam
• jebkuram izstrādājumam, kurš bijis izmantots ar nepareizu degvielas maisījumu (degviela, eļļa, eļļas procentuālais saturs)
• jebkuriem bojājumiem, kuri radušies ārējas iedarbības (ķīmiskas, fiziskas, triecienu) vai vielu ietekmē

-detaļu normāla lietošanas nodiluma rezultātā -nepareizas lietošanas vai instrumentu pārslodzes rezultātā -neapstiprinātu detaļu vai aprīkojuma lietošanas rezultātā

• jebkādus periodiskus karburatoru regulēšanas darbus vai apkopes tīrīšanu
• Komponentus (detaļas un aksesuārus), kas pakļauti dabīgam nodilumam, ieskaitot, bet neaprobežojoties ar atsitiena pogām, piedziņas siksnām, slēdžiem, kūļu skeršu pļaujmašīnu asmeni, uzkabēm, droseles trošiem, oglekļa sukām, elektriskajiem vadiem, tapām, filca paplāksnēm, sakabes tapām, pūtēja ventilatoriem, pūtēja un sūkšanas caurulēm, savākšanas maisiem un siksnām, vadošām plāksnēm, zāģu ķēdēm, slūžām, savienojumu uzgaļiem, izsmidzinātāja uzgaļiem, riteņiem, izsmidzinātāja caurulēm, iekšējām spolēm, ārējām spolēm, pļaušanas auklām, aizdedzes svecēm, gaisa filtriem, degvielas filtriem, mulčēšanas asmeni, utt.
• Servisa nodrošināšanai, izstrādājums ir jānodod pilnvarotam RYOBI servisa centram, kas norādīts katalogā vai tālāk minētajā servisa centru adrešu sarakstā. Dažās valstīs jūsu vietējais RYOBI izplatītājs uzņemas izstrādājumu nosūtīšanu uz RYOBI servisa organizāciju. Nosūtot izstrādājumu uz RYOBI servisa centru, izstrādājumam jābūt droši iepakotam, tas nedrīkst saturēt bīstamas vielas kā degvielu, un tam jābūt marķētam ar sūtītāja adresi un trūkuma aprakstu.
• Remonts/nomaņa šīs garantijas ietvaros ir bezmaksas. Tas nerada garantijas perioda pagarināšanu vai jaunu garantiju. Nomainītās daļas vai instruments kļūst par mūsu īpašumu. Dažās valstīs piegādes vai pasta izmaksas būs jāmaksā sūtītājam. Jūsu likumiskās tiesības, kas nodibinātas, iegādājoties instrumentu, paliek nemainīgas.
• Šī garantija ir spēkā Eiropas Kopienā, Šveicē, Islandē, Norvēģijā, Lihtenšteinā, Turcijā un Krievijā. Ārpus šīm teritorijām, lūdzu, sazinieties ar jūsu pilnvaroto RYOBI izplatītāju, lai noteiktu, vai ir piemērojama cita garantija.

AUTORIZĒTS APKALPOŠANAS CENTRS

Lai atrastu tuvāko autorizēto apkalpošanas centru, apmeklējiet http://en.ryorbitools.eu/header/service-and-support/service-agents.

RYOBI GARANTIJAS TAIKYMO SĄLYGOS

Papildant bet kokias jstatymuose numatyas perkant atsirandancias teises, siam Irenginiui taikoma toliau nuroyda garantija.

Serijas numura intervāls:

RCS5133CB 46232501000001-46232501999999

RCS5140B 46232601000001 - 46232601999999

RCS5145B 46232701000001-46232701999999

atbilst šādām Eiropas direktīvām un saskaņotajiem standartiem

2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC

kā pēdējās izmaiņas 2012/46/EU, EN ISO 11681-1:2011, EN ISO

14982:2009, EN ISO 3744:2010

Izmērītās skaņas jaudas līmenis: 110.6 dB(A)

Garantētais skaņas intensitātes līmenis: 114 dB(A)

Atbilst Direktīvas 2000/14/EC V pielikumam, ko grozījusi Direktīva 2005/88/

EC.

Pilnvarotā iestāde 0905 Intertek Deutschland GmbH, Stangenstraße 1, 7071 Leinfelden-Echterdingen ir realizējusi EK tipa atļauju, un EP identifikācijas numurs ir 12SHW2226-01.

Floids Džefrijs Nesoms (BSME)

Vecākais tehniskais direktors
