NAUDOJIMO INSTRUKCIJA GCO 2000 Professional BOSCH

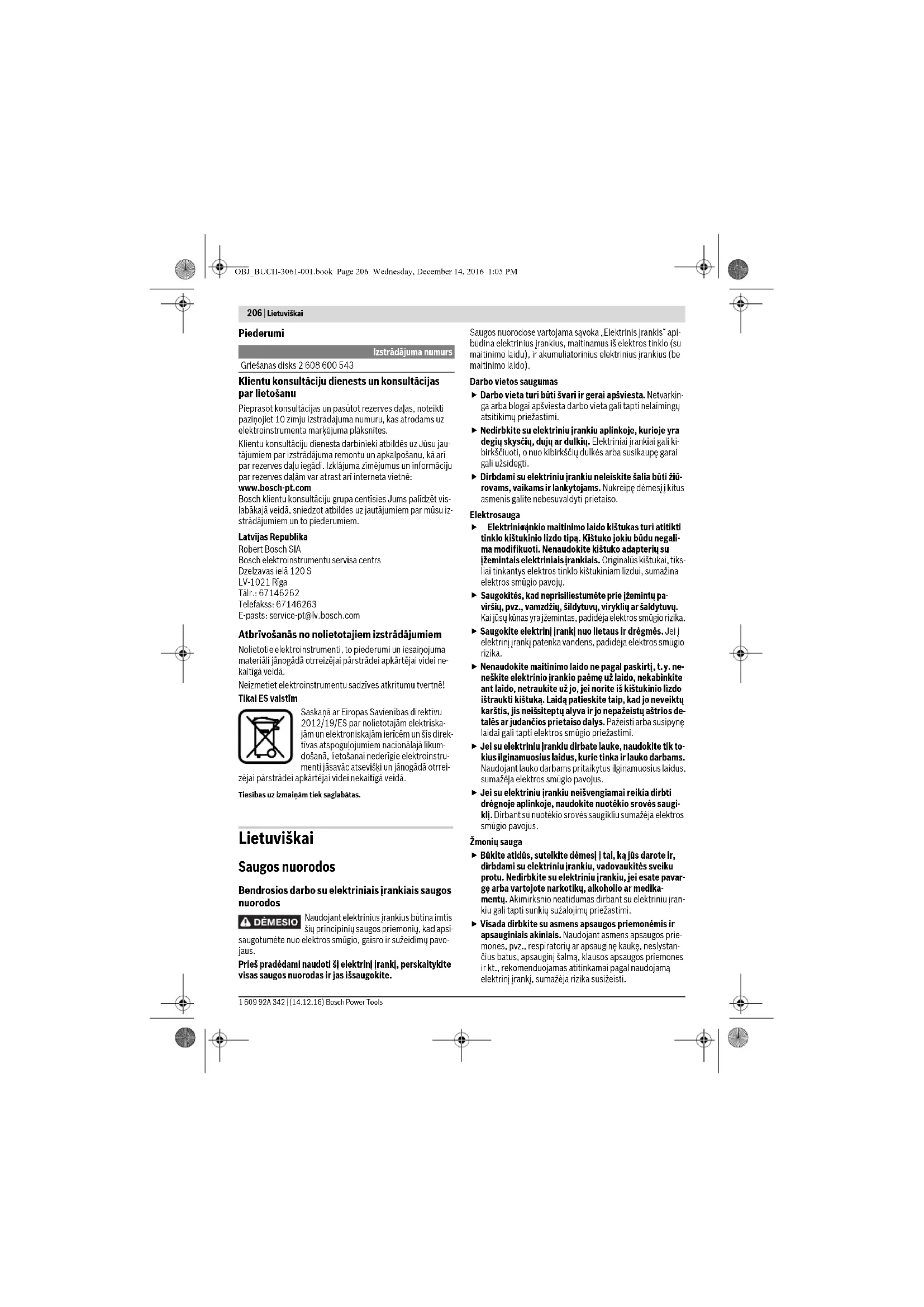

Tiesības uz izmaiņām tiek saglabātas. Lietuviškai Saugos nuorodos Bendrosios darbo su elektriniais įrankiais saugos nuorodos Naudojant elektrinius įrankius būtina imtis šių principinių saugos priemonių, kad apsi- saugotumėte nuo elektros smūgio, gaisro ir sužeidimų pavo- jaus. Prieš pradėdami naudoti šį elektrinį įrankį, perskaitykite visas saugos nuorodas ir jas išsaugokite. Saugos nuorodose vartojama sąvoka „Elektrinis įrankis“ api- būdina elektrinius įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius elektrinius įrankius (be maitinimo laido). Darbo vietos saugumas Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali ki- birkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. Dirbdami su elektriniu įrankiu neleiskite šalia būti žiū- rovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso. Elektrosauga Elektrinio į rankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negali- ma modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiks- liai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.

Saugokitės, kad neprisiliestumėte prie įžemintų pa- viršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. Nenaudokite maitinimo laido ne pagal paskirtį, t.y. ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios de- talės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. Jei su elektriniu įrankiu dirbate lauke, naudokite tik to- kius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus. Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugi- klį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga Būkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavar- gę arba vartojote narkotikų, alkoholio ar medika- mentų. Akimirksnio neatidumas dirbant su elektriniu įran- kiu gali tapti sunkių sužalojimų priežastimi. Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos prie- mones, pvz., respiratorių ar apsauginę kaukę, neslystan- čius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti. Izstrādājuma numurs Griešanas disks 2 608 600 543 OBJ_BUCH-3061-001.book Page 206 Wednesday, December 14, 2016 1:05 PMLietuviškai | 207 Bosch Power Tools 1 609 92A 342 | (14.12.16) Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar neš- dami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvyk- ti nelaimingas atsitikimas. Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti. Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiau- svyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situa- cijose. Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošal ų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus dra- bužius, papuošalus bei ilgus plaukus gali įtraukti besisu- kančios dalys. Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nu- siurbimo įrenginius sumažėja kenksmingas dulkių povei- kis. Rūpestinga elektrinių įrankių priežiūra ir naudojimas Neperkraukite prietaiso. Naudokite jūsų darbui tinka- mą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirb- site geriau ir saugiau, jei neviršysite nurodyto galingumo. Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo iš- traukite kištuką ir/arba išimkite akumuliatorių. Ši at- sargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo. Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir nie- kur nestringa, ar nėra sulūžusių ar pažeistų dalių, ku- rios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t.t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius įrankius ne pagal paskirtį , gali susidaryti pa- vojingos situacijos. Aptarnavimas Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudoti. Darbo su pjaustymo ir šlifavimo mašina saugos nuorodos Niekada nesistokite ant elektrinio įrankio. Jei elektrinis įrankis apvirstų arba netyčia prisiliestumėte prie pjovimo disko, galite sunkiai susižaloti. Visada naudokite apsauginį gaubtą. Apsauginis gaubtas saugo naudotoją nuo nulūžusių pjovimo disko dalių ir nuo netikėto prisilietimo prie pjovimo disko.

Įsitikinkite, kad apsauginis gaubtas gerai veikia ir gali laisvai judėti. Niekada neužblokuokite jo atviroje padėtyje. Elektrinį įrankį naudokite tik sausajam pjovimui. Į elek- trinį įrankį patekęs vanduo padidina elektros smūgio riziką.

Maitinimo laidą laikykite toliau nuo besisukančių darbo įrankių. Maitinimo laidas gali būti perpjautas arba įtrauktas. Rankenos turi būti sausos, švarios ir neriebaluotos. Te- palu ar alyva išteptos rankenos yra slidžios, todėl galite ne- suvaldyti pjūklo. Kai elektrinis įrankis veikia, iš pjovimo zonos niekada nebandykite pašalinti pjaunamos medžiagos likučių, metalo drožlių ar pan. Pirmiausia nustatykite elektrinio įrankio svertą į ramybės padėtį ir elektrinį įrankį išjunkite. Pjovimo diską artinkite prie ruošinio tik tada, kai elek- trinis įrankis įjungtas. Priešingu atveju iškyla atatrankos pavojus, jei pjovimo diskas užstrigtų ruošinyje. Su elektriniu įrankiu dirbkite tik tada, kai iš darbo zo- nos ir nuo apdirbamo ruošinio pašalinsite visus regulia- vimo įrankius, metalo drožles ir t.t. Maži metalo gabalė- liai arba kiti daiktai, kurie prisiliečia prie besisukančio pjo- vimo disko, gali dideliu greičiu atšokti link dirbančiojo. Visada gerai įtvirtinkite apdorojamą ruošinį. Neapdo- rokite ruošinių, kurie yra per maži, kad juos būtų gali- ma gerai priveržti. Priešingu atveju atstumas nuo jūsų rankos iki besisukančio pjovimo disko bus per mažas. Jei pjovimo diskas užstringa, išjunkite elektrinį įrankį ir palaukite, kol pjovimo diskas visiškai nustos suktis. Niekada nemėginkite iš pjūvio vietos ištraukti dar tebe- sisukantį diską, nes gali įvykti atatranka. Nustatykite ir pašalinkite strigimo priežastį. Išjungus įrankį, vis dar besisukančio pjovimo disko ne- stabdykite spausdami į šoną. Pjovimo diskas gali būti pa- žeistas, gali lūžti ar sukelti atatranką. Neįremkite pjovimo disko į ruošinį naudodami jėgą, o dirbdami su elektriniu įrankiu jo per daug nespauskite. Ypač saugokite, kad pjovimo diskas neįstrigtų apdoro- jant kampus, briaunas ir pan. Jei netinkamai naudojamas pjovimo diskas pažeidžiamas, gali atsirasti įtrūkių, dėl ku- rių diskas gali netikėtai sulūžti. Ryšėkite darbinę prijuostę. Stebėkite, kad skriejančios kibirkštys nesužalotų kitų asmenų. Pašalinkite netolie- se esančias degias medžiagas. Šlifuojant metalus susida- ro kibirkščių srautas. OBJ_BUCH-3061-001.book Page 207 Wednesday, December 14, 2016 1:05 PM208 | Lietuviškai 1 609 92A 342 | (14.12.16) Bosch Power Tools Pjaustymo ir šlifavimo mašiną naudokite tik tokiems ruošiniams, kurie nurodyti naudojimo pagal paskirtį skyrelyje. Priešingu atveju pjaustymo ir šlifavimo mašina gali būti veikiama per didele apkrova. Nenaudokite pažeistų, nelygių ar vibruojančių pjovimo diskų. Pažeisti pjovimo diskai didina trintį, užstringa ir su- kelia atatranką. Naudokite tik tinkamo dydžio pjovimo diskus ir su tin- kama tvirtinimo anga (pvz., rombo formos arba apva- lia). Pjovimo diskai, kurie neatitinka pjaustymo-šlifavimo mašinos tvirtinamųjų dalių formos, sukasi ekscentriškai, todėl iškyla pavojus nesuvaldyti prietaiso. Nenaudokite skirtų medienai pjauti ar kitokių dantytų diskų. Tokie darbo įrankiai dažnai sukelia atatranką arba elektrinis įrankis tampa nevaldomas. Laikykitės pjovimo disko gamintojo „Pjovimo disko tvirtinimo ir naudojimo instrukcijos“ reikalavimų. Ne- tinkami pjovimo diskai gali sužaloti, užstrigti, lūžti ar sukelti atatranką. Nenaudokite jokios papildomos įrangos, kurios gamin- tojas nėra specialiai numatęs ir rekomendavęs šiam elektriniam įrankiui. Vien tik tas faktas, kad jūs galite pri- tvirtinti kokią nors papildomą įrangą prie elektrinio įrankio, jokiu būdu negarantuoja, kad juo bus saugu naudotis. Baigę dirbti nelieskite pjovimo disko, kol jis neatvėso. Pjovimo diskas dirbant su įrankiu labai įkaista.

Reguliariai tikrinkite laidą, o dėl pažeisto laido remon- to kreipkitės į įgaliotas Bosch elektrinių įrankių remon- to dirbtuves. Pakeiskite pažeistą ilginamąjį laidą. Taip bus užtikrinama, jog elektrinis įrankis išliks saugus. Nenaudojamą elektrinį įrankį laikykite saugioje ir sau- soje užrakinamoje vietoje. Taip sandėliuojamas elektri- nis įrankis nebus pažeistas ir juo nepasinaudos nepatyrę asmenys. Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka. Niekada nepalikite elektrinio įrankio, kol jis visiškai ne- sustojo. Iš inercijos besisukantys darbo įrankiai gali su- žeisti. Niekuomet nedirbkite su elektriniu įrankiu, jeigu maiti- nimo laidas yra pažeistas. Jeigu darbo metu bus pažeis- tas ar nutrūks maitinimo laidas, jo nelieskite, bet tuo- jau pat ištraukite kištuką iš elektros tinklo lizdo. Pažeis- ti laidai padidina elektros smūgio riziką. Simboliai Žemiau pateikti simboliai gali būti svarbūs naudojant jūsų elektrinį įrankį. Prašome įsiminti simbolius ir jų reikšmes. Tei- singa simbolių interpretacija padės geriau ir saugiau naudotis elektriniu įrankiu. Gaminio ir techninių duomenų aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis. Elektrinio įrankio paskirtis Šis elektrinis įrankis skirtas naudoti stacionariai, išilginiams ir skersiniams pjūviams metalo ruošiniuose atlikti, tiesia linija ir kampu iki 45°, nenaudojant vandens. Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio prietaiso schemose nurodytus numerius. 1 Įjungimo-išjungimo jungiklio įjungimo blokatorius 2 Įjungimo-išjungimo jungiklis 3 Rankena 4 Slankusis apsauginis gaubtas 5 Suklio fiksatorius 6 Pjovimo diskas 7 Kampinis ribotuvas Simbolis Reikšmė Nekiškite rankų į pjovimo zoną, kai elektrinis įrankis veikia. Prisilietus prie pjovimo disko galima susižaloti. Naudokite klausos apsaugos priemones. Dėl triukšmo poveikio galima prarasti klausą. Dirbkite su apsauginiais akiniais. Dirbkite su apsaugine kauke. Mūvėkite apsauginėmis pirštinėmis. OBJ_BUCH-3061-001.book Page 208 Wednesday, December 14, 2016 1:05 PMLietuviškai | 209 Bosch Power Tools 1 609 92A 342 | (14.12.16) 8 Fiksuojamasis suklys 9 Greitojo atblokavimo klavišas 10 Suklio rankena 11 Montavimo kiaurymės 12 Pagrindo plokštė 13 Kampinio ribotuvo fiksuojamasis varžtas 14 Žiedinis veržliaraktis (15 mm; 13 mm) 15 Transportavimo apsauga 16 Gylio ribotuvas 17 Įrankio svertas 18 Rankena prietaisui nešti 19 Apsauginis gaubtas 20 Apsauginė skarda nuo kibirkščių 21 Įrankio suklys 22 Prispaudžiamoji jungė 23 Poveržlė 24 Šešiabriaunis varžtas 25 Gylio ribotuvo antveržlė Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje. Techniniai duomenys Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagal EN 61029-2-10. Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi- niu atveju siekia: garso slėgio lygis 100,5 dB(A); garso galios lygis 113,5 dB(A). Paklaida K=3 dB. Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaida K nustatytos pagal EN 61029:

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 61029 normoje standartizuotą matavimo metodą, ir lyginant elektrinius įrankius jį galima naudoti. Jis skirtas vibra- cijos poveikiui laikinai įvertinti. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įran- kio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudoja- mas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žy- miai padidėti. Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į lai- ką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet ne- buvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite pa- pildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą. Atitikties deklaracija Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka privalomus Direktyvų 2011/65/ES, 2014/30/ES, 2006/42/EB reikalavimus ir jų pakeitimus bei šiuos standartus: EN 61029-1, EN 61029-2-10, EN 50581. Techninė byla (2006/42/EB) laikoma: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Montavimas Venkite netikėto elektrinio įrankio įsijungimo. Atlie- kant montavimo ir visus kitus elektrinio įrankio regu- liavimo ar priežiūros darbus kištuką į elektros tinklą jungti draudžiama. Tiekiamas komplektas Tiekiamas dalis atsargiai išimkite iš pakuotės. Nuo elektrinio prietaiso ir kartu tiekiamos papildomos įrangos nuimkite visas pakavimo medžiagas. Prieš pradėdami elektrinį įrankį pirmą kartą eksploatuoti pati- krinkite, ar komplekte yra visos žemiau nurodytos dalys: – Pjaustymo ir šlifavimo mašina su pritvirtintu pjovimo disku – Žiedinis veržliaraktis 14 Nuoroda: patikrinkite, ar elektrinis įrankis nepažeistas. Prieš pradėdami prietaisą naudoti būtinai patikrinkite, ar ap- sauginiai įtaisai bei truputį pažeistos elektrinio įrankio dalys veikia nepriekaištingai ir atlieka savo funkcijas. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar jos nepažeistos. Kad elektrinis įrankis nepriekaištingai veiktų, vi- sos dalys turi būti tinkamai sumontuotos ir atitikti visus rei- kalavimus. Pažeisti apsauginiai įtaisai ir dalys turi būti tinkamai suremon- tuoti ar pakeisti įgaliotose specializuotose dirbtuvėse. Pjaustymo ir šlifavimo mašina GCO 2000 Gaminio numeris 3 601 L17 ...

Nominali naudojamoji galia W 2000 1650 Tuščiosios eigos sūkių skaičius min

Švelnaus paleidimo įtaisas

Svoris pagal „EPTA-Procedure 01:2014“ kg 18,0 18,0 Apsaugos klasė /II /II Leidžiami ruošinio matmenys (didžiausi ir mažiausi) nurodyti 211 psl. Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas mode-lis, šie duomenys gali skirtis. Tinkamų pjovimo diskų matmenys Maks. pjovimo disko skersmuo mm 355 Maks. pjovimo disko storis mm 3 Kiaurymės skersmuo mm 25,4 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-3061-001.book Page 209 Wednesday, December 14, 2016 1:05 PM210 | Lietuviškai 1 609 92A 342 | (14.12.16) Bosch Power Tools Stacionarus ir lankstus montavimas Norint užtikrinti saugų darbą, elektrinį įrankį prieš pra- dedant naudoti reikia pritvirtinti ant lygaus ir stabilaus darbinio paviršiaus (pvz., darbastalio). Montavimas ant darbinio paviršiaus (žr. pav. A) – Pritvirtinkite elektrinį įrankį specialia sriegine jungtimi prie darbinio paviršiaus. Tam tikslui skirtos kiaurymės 11. Nestabilus pastatymas (nerekomenduojama!) Jei išimties atvejais nebus galimybės elektrinio įrankio pritvir- tinti prie darbinio paviršiaus, pagrindo plokštės 12 kojeles, neprisukdami elektrinio įrankio, galite statyti ir ant tinkamo pagrindo (pvz., darbastalio, lygių grindų ir pan). Įrankių keitimas (žr. pav. B1–B2) Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elek- tros tinklo lizdo. Suklio fiksatorių 5 fiksuokite tik tada, kai įrankio su- klys 21 nesisuka. Priešingu atveju galite pažeisti elektrinį įrankį. Baigę dirbti nelieskite pjovimo disko, kol jis neatvėso. Pjovimo diskas dirbant su įrankiu labai įkaista. Naudokite tik tokius pjovimo diskus, kurių maksimalus leisti- nas greitis toks pat arba didesnis už elektrinio įrankio tuščio- sios eigos sūkių skaičių. Naudokite tik tokius pjovimo diskus, kurie atitinka šioje nau- dojimo instrukcijoje pateiktus duomenis ir yra patikrinti pagal EN 12413 bei atitinkamai paženklinti. Nenaudojamus pjovimo diskus laikykite uždaroje dėtuvėje ar- ba originalioje pakuotėje. Pjovimo diskus sandėliuokite pagul- dytus. Pjovimo disko nuėmimas –Elektrinį įrankį nustatykite į darbinę padėtį. (žr. „Prietaiso atblokavimas (darbinė padėtis)“, 210 psl.) – Atitraukite slankųjį apsauginį gaubtą 4 atgal iki atramos. – Sukite šešiabriaunį varžtą 24 kartu pateiktu žiediniu verž- liarakčiu 14 (15 mm) ir tuo pačiu spauskite suklio fiksato- rių 5, kol jis užsifiksuos. – Suklio fiksatorių laikykite paspaustą ir išsukite šešiabriaunį varžtą 24. –Nuimkite poveržlę 23 ir prispaudžiamąją jungę 22. – Išimkite pjovimo diską 6. Pjovimo disko įdėjimas Jei reikia, prieš pradėdami montuoti nuvalykite visas dalis, kurias ketinate montuoti. –Pjovimo diską ant įrankio suklio 21 uždėkite taip, kad lip- dukas būtų nukreiptas nuo įrankio sverto. –Uždėkite prispaudžiamąją jungę 22, poveržlę 23 ir šešia- briaunį varžtą 24. Spauskite suklio fiksatorių 5, kol jis užsifiksuos, ir užveržki- te šešiabriaunį varžtą 24 kartu pateiktu žiediniu veržliarak- čiu 14. (Užveržimo momentas apie 18–20 Nm) –Slankųjį apsauginį gaubtą 4 lėtai lenkite kiek galima žemyn, kol uždengs pjovimo diską. – Patikrinkite, ar slankusis apsauginis gaubtas 4 tinkamai veikia. Įstatę pjovimo diską, prieš įjungdami prietaisą patikrinkite, ar pjovimo diskas tinkamai pritvirtintas ir ar jis gali laisvai suktis. – Įsitikinkite, kad pjovimo diskas nesiliečia prie slankiojo ap- sauginio gaubto 4, nejudamo apsauginio gaubto 19 ar prie kit ų dalių. – Įjunkite elektrinį įrankį maždaug 30 sekundžių. Jei jis pradeda vibruoti, elektrinį įrankį nedelsdami išjunki- te, pjovimo diską išimkite ir įdėkite iš naujo. Naudojimas Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elek- tros tinklo lizdo. Transportavimo apsauga (žr. pav. C) Su transportavimo apsauga 15 lengviau elektrinį įrankį trans- portuoti į įvairias eksploatavimo vietas. Prietaiso atblokavimas (darbinė padėtis) –Rankena 3 lenkite prietaiso svertą šiek tiek žemyn, kad at- blokuotumėte transportavimo apsaugą 15. – Transportavimo apsaugą 15 visiškai ištraukite. –Lėtai kelkite prietaiso svertą aukštyn. Nuoroda: Dirbdami stebėkite, kad transportavimo apsauga nebūtų įspausta į vidų, priešingu atveju prietaiso sverto nebus galima nulenkti iki pageidaujamo gylio. Prietaiso užblokavimas (transportavimo padėtis) – Lenkite prietaiso svertą žemyn tol, kol transportavimo ap- saugą 15 bus galima visiškai įspausti į vidų. Daugiau nurodymų apie transportavimą žr. 212 psl. Pjovimo kampo nustatymas (žr. pav. D) Įstrižo pjūvio kampą galima nustatyti nuo 0° iki 45°. Svarbios nustatymų vertės atitinkamomis žymėmis pažymė- tos ant kampinio ribotuvo 7. 0° ir 45° padėtys užfiksuojamos atitinkamomis atramomis. – Atlaisvinkite kampinio ribotuvo fiksuojamuosius varžtus 13 kartu tiekiamu žiediniu veržliarakčiu 14 (15 mm). – Nustatykite pageidaujamą kampą ir užveržkite fiksuoja- muosius varžtus 13. Kampinio ribotuvo pastūmimas (žiūr. pav. D ir E) Jei norite pjauti platesnius kaip 140 mm ruošinius, kampinį ri- botuvą 7 galite pastumti atgal. – Kartu pateiktu žiediniu veržliarakčiu 14 (15 mm) išsukite fiksuojamuosius varžtus 13. –Kampinį ribotuvą 7 pastumkite pageidaujamu atstumu per vieną arba dvi kiaurymes. – Nustatykite pageidaujamą kampą ir užveržkite fiksuoja- muosius varžtus 13. OBJ_BUCH-3061-001.book Page 210 Wednesday, December 14, 2016 1:05 PMLietuviškai | 211 Bosch Power Tools 1 609 92A 342 | (14.12.16) Ruošinio tvirtinimas (žr. pav. E) Kad užtikrintumėte optimalų darbo saugumą, ruošinį visada privalote gerai priveržti. Neapdorokite ruošinių, kurie yra per maži, kad juos būtų gali- ma gerai priveržti. Ilgų ruošinių laisvus galus reikia atremti arba po jais ką nors padėti. –Prie kampinio ribotuvo 7 pridėkite ruošinį. – Prie ruošinio pristumkite fiksuojamąjį suklį 8 ir suklio ran- kena 10 ruošinį priveržkite. Ruošinio atlaisvinimas – Atlaisvinkite suklio rankeną 10. – Atspauskite greitojo atblokavimo klavišą 9 ir patraukite fik- suojamąjį suklį 8 nuo ruošinio. Paruošimas naudoti Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje lentelėje nurodytais duomenimis. Prieš pradėdami dirbti patikrinkite pjovimo diską. Pjo- vimo diskas turi būti nepriekaištingai uždėtas ir turi laisvai suktis. Atlikite bandomąjį paleidimą ir leiskite įrankiui ne mažiau kaip 30 sekundžių veikti be apkro- vos. Nenaudokite pažeistų, nelygių ar vibruojančių pjo- vimo diskų. Pažeisti pjovimo diskai gali sulūžti ir sužaloti. Medžiagų, kurių sudėtyje yra švino, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims kontaktuojant su dulkėmis arba jų įkvė- pus gali kilti alerginės reakcijos ir/arba jie gali susirgti kvėpa- vimo takų ligomis. Kai kurių metalų dulkės laikomos pavojingomis, ypač lydinių su cinku, aliuminiu, chromu. Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. –Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžiagoms taikomų taisyklių. Dulkės, pjuvenos, drožlės ir nulūžusios ruošinio dalelės pjovi- mo diską gali užblokuoti pagrindo plokštės 12 išpjovoje. –Elektrinį įrankį išjunkite ir iš kištukinio lizdo ištraukite kiš- tuką. – Palaukite, kol pjovimo diskas visiškai sustos. –Elektrinį įrankį paverskite atgal, kad iš specialios angos ga- lėtų iškristi mažos ruošinio dalelės. Jei reikia, ruošinio dalims pašalinti naudokite tinkamą įran- kį. Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Dirbančiojo padėtis (žr. pav. F) Nestovėkite vienoje linijoje su pjovimo disku priešais elektrinį įrankį, visada stovėkite nuo pjovimo disko pa- sitraukę į šoną. Tokiu atveju, lūžus pjovimo diskui, jū

kūnas bus geriau apsaugotas nuo skeveldrų. Įjungimas ir išjungimas (žr. pav. G) Kad tausotumėte energiją, elektrinį įrankį įjunkite tik tada, kai naudosite. –Norėdami įjungti, pirmiausia paspauskite įjungimo bloka- torių 1. Tada paspauskite įjungimo-išjungimo jungiklį 2 ir laikykite jį paspaustą. Nuoroda: dėl saugumo įjungimo-išjungimo jungiklio 2 užfik- suoti negalima, dirbant su įrankiu jis visada turi būti laikomas nuspaustas. –Norėdami išjungti, įjungimo-išjungimo jungiklį 2 atleiski- te. Švelnaus paleidimo įtaisas Elektroninis švelnaus paleidimo įtaisas riboja sukimo momen- tą įjungimo metu ir pailgina variklio eksploatavimo laiką. Darbo patarimai Bendrosios pjovimo nuorodos Baigę dirbti nelieskite pjovimo disko, kol jis neatvėso. Pjovimo diskas dirbant su įrankiu labai įkaista. Įsitikinkite, kad tinkamai uždėta apsauginė skarda nuo kibirkščių 20. Šlifuojant metalus susidaro kibirkščių srau- tas. Saugokite pjovimo diską nuo smūgių, sutrenkimų ir tepalų. Nespauskite pjovimo disko iš šono. Neveikite elektrinio įrankio tokia apkrova, kad jis sustotų. Per didelė pastūma labai sumažina elektrinio įrankio našumą ir sutrumpina pjovimo disko eksploatavimo laiką. Naudokite tik apdorojamam ruošiniui tinkamą pjovimo diską. Leistini ruošinio matmenys Didžiausi ruošiniai: Mažiausi ruošiniai (= visi ruošiniai, kuriuos dar galima pri- veržti fiksuojamuoju sukliu 8):Ilgis 80 mm Maks. pjovimo gylis (0°/0°): 125 mm Įstrižo pjūvio kampas Ruošinio forma 0° 45° 125 Ø 100 Ø 110 x 110 82 x 82 180 x 85 90 x 75 130 x 130 75 x 75 OBJ_BUCH-3061-001.book Page 211 Wednesday, December 14, 2016 1:05 PM212 | Lietuviškai 1 609 92A 342 | (14.12.16) Bosch Power Tools Metalo pjovimas – Nustatykite norimą įstrižo pjūvio kampą. – Suveržkite ruošinį atitinkamai pagal matmenis. –Prietaisą įjunkite. –Rankena 3 prietaiso svertą lėtai lenkite žemyn. – Pjaukite ruošinį tolygia pastūma. –Elektrinį įrankį išjunkite ir palaukite, kol pjovimo diskas vi- siškai sustos. –Lėtai kelkite prietaiso svertą aukštyn. Gylio ribotuvo nustatymas (žr. pav. H) Gylio ribotuvas 16 gamykloje nustatomas taip, kad naujas 355 mm pjovimo diskas pjaudamas neliestų pagrindo plokš- tės. Pjovimo diskui susidėvėjus, gylio ribotuvą galima nustatyti gi- liau. Įdėjus naują pjovimo diską, gylio ribotuvą bet kokiu atveju vėl reikia nustatyti į pradinę padėtį. Gylio ribotuvą visada nustatykite taip, kad pjovimo dis- kas pjaudamas neliestų pagrindo plokštės. –Elektrinį įrankį nustatykite į darbinę padėtį. (žr. „Prietaiso atblokavimas (darbinė padėtis)“, 210 psl.) – Atlaisvinkite antveržlę 25 kartu pateiktu žiediniu raktu 14 (13 mm). –Rankena 3 nulenkite prietaiso svertą į norimą padėt

–Sukite gylio ribotuvą 16 pagal arba prieš laikrodžio rody- klę, kol varžto galvutė palies korpusą. – Prietaiso svertą lėtai kelkite aukštyn ir užveržkite antveržlę

Transportavimas –Elektrinį įrankį neškite tik laikydami jį už transportavimo rankenos 18. Elektriniam prietaisui transportuoti naudokite tik transportavimo įtaisus ir niekada nenaudokite apsau- ginių įtaisų. Priežiūra ir servisas Priežiūra ir valymas Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elek- tros tinklo lizdo. Minkštu šepetėliu reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventiliatorius traukia dulkes į korpusą, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus. Esant ekstremalioms darbo sąlygoms, jei yra galimybė, visada naudokite nusiurbimo įrenginį. Ventiliacines an- gas dažnai prapūskite ir prijunkite nuotėkio srovės ap- sauginį išjungiklį (PRCD). Apdorojant metalus elektrinio įrankio viduje gali nusėsti laidžios dulkės. Gali būti pažei- džiama elektrinio įrankio apsauginė izoliacija. Dėl techninės priežiūros ir remonto darbų kreipkitės tik į kvalifikuotus specialistus. Taip bus užtikrinama, jog elektrinis įrankis išliks saugus. Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elek- trinių įrankių remonto dirbtuvė se. Slankusis apsauginis gaubtas turi laisvai judėti ir savaime už- sidaryti. Todėl slankųjį apsauginį gaubtą ir aplink jį esančias dalis reguliariai valykite. Papildoma įranga Klientų aptarnavimo skyrius ir naudotojų konsul- tavimo tarnyba Ieškant informacijos ir užsakant atsargines dalis būtina nuro- dyti dešimtženklį gaminio užsakymo numerį. Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informaciją apie at- sargines dalis rasite čia: www.bosch-pt.com Bosch naudotojų konsultavimo tarnybos specialistai mielai at- sakys į klausimus apie mūsų gaminius ir papildomą įrangą. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Šalinimas Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti. Nemeskite elektrinių įrankių į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę tei- sę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdir- bami aplinkai nekenksmingu būdu. Galimi pakeitimai. Gaminio numeris Pjovimo diskas 2 608 600 543 OBJ_BUCH-3061-001.book Page 212 Wednesday, December 14, 2016 1:05 PM | 213 Bosch Power Tools 1 609 92A 342 | (24.11.16) − 16
