BEDIENUNGSANLEITUNG GCO 2000 Professional BOSCH

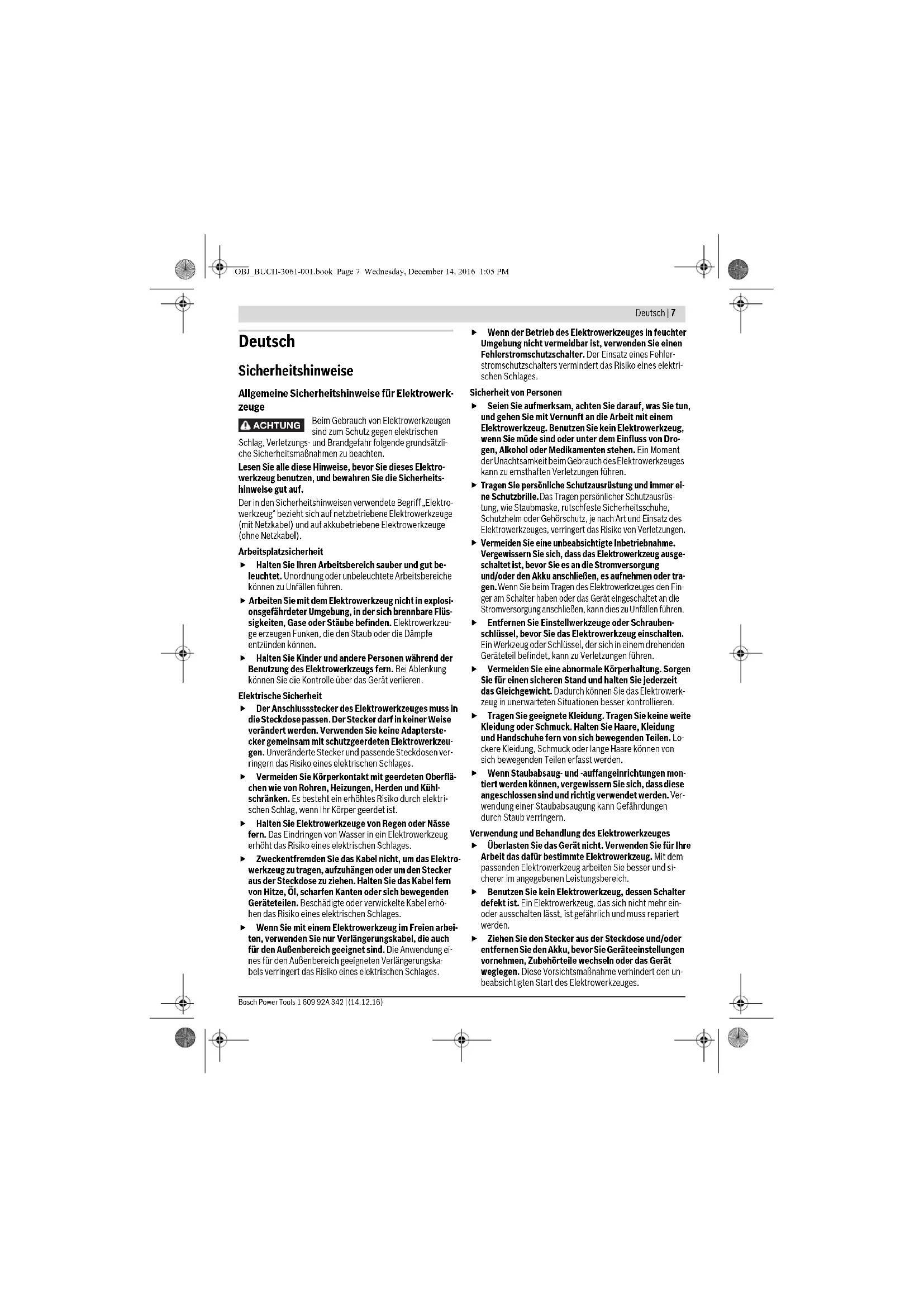

OBJ_BUCH-3061-001.book Page 6 Wednesday, December 7, 2016 10:55 AMDeutsch | 7 Bosch Power Tools 1 609 92A 342 | (14.12.16) Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerk- zeuge Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzli- che Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektro- werkzeug benutzen, und bewahren Sie die Sicherheits- hinweise gut auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektro- werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Arbeitsplatzsicherheit Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi- onsgefährdeter Umgebung, in der sich brennbare Flüs- sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu- ge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterste- cker gemeinsam mit schutzgeerdeten Elektrowerkzeu- gen. Unveränderte Stecker und passende Steckdosen ver- ringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektro- werkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhö- hen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung ei- nes für den Außenbereich geeigneten Verlängerungska- bels verringert das Risiko eines elektrischen Schlages. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung und immer ei- ne Schutzbrille. Das Tragen persönlicher Schutzausrüs- tung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausge- schaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tra- gen. Wenn Sie beim Tragen des Elektrowerkzeuges den Fin- ger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk- zeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lo- ckere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Ver- wendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Verwendung und Behandlung des Elektrowerkzeuges Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und si- cherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den un- beabsichtigten Start des Elektrowerkzeuges. ACHTUNG OBJ_BUCH-3061-001.book Page 7 Wednesday, December 14, 2016 1:05 PM8 | Deutsch 1 609 92A 342 | (14.12.16) Bosch Power Tools Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Perso- nen das Gerät nicht benutzen, die mit diesem nicht ver- traut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie- ren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so be- schädigt sind, dass die Funktion des Elektrowerkzeu- ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfäl- tig gepflegte Schneidwerkzeuge mit scharfen Schneidkan- ten verklemmen sich weniger und sind leichter zu führen. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektro- werkzeugen für andere als die vorgesehenen Anwendun- gen kann zu gefährlichen Situationen führen. Service Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Trennschleifer Stellen Sie sich nie auf das Elektrowerkzeug. Es können ernsthafte Verletzungen auftreten, wenn das Elektrowerk- zeug umkippt oder wenn Sie versehentlich mit der Trenn- scheibe in Kontakt kommen. Verwenden Sie immer die Schutzhaube. Eine Schutz- haube schützt den Benutzer vor abgebrochenen Teilen der Trennscheibe und vor unabsichtlicher Berührung der Trennscheibe. Stellen Sie sicher, dass die Schutzhaube ordnungsge- mäß funktioniert und sich frei bewegen kann. Klemmen Sie die Schutzhaube niemals im geöffneten Zustand fest. Verwenden Sie das Elektrowerkzeug nur für Trocken- schnitte. Das Eindringen von Wasser in ein Elektrowerk- zeug erhöht das Risiko eines elektrischen Schlages. Halten Sie das Netzkabel von sich drehenden Einsatz- werkzeugen fern. Das Netzkabel kann durchtrennt oder erfasst werden. Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Ver- lust der Kontrolle.

Entfernen Sie niemals Schnittreste, Metallspäne o.ä. aus dem Schnittbereich, während das Elektrowerkzeug läuft. Führen Sie den Werkzeugarm immer zuerst in die Ru- heposition und schalten Sie das Elektrowerkzeug aus. Führen Sie die Trennscheibe nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rück- schlages, wenn sich die Trennscheibe im Werkstück ver- hakt. Gebrauchen Sie das Elektrowerkzeug nur, wenn die Ar- beitsfläche bis auf das zu bearbeitende Werkstück frei von allen Einstellwerkzeugen, Metallspänen, etc. ist. Kleine Metallstücke oder andere Gegenstände, die mit der rotierenden Trennscheibe in Kontakt kommen, können den Bediener mit hoher Geschwindigkeit treffen. Spannen Sie das zu bearbeitende Werkstück immer fest. Bearbeiten Sie keine Werkstücke, die zu klein zum Festspannen sind. Der Abstand Ihrer Hand zur rotie- renden Trennscheibe ist sonst zu gering. Falls die Trennscheibe verklemmt, schalten Sie das Elektrowerkzeug aus und warten Sie, bis die Trenn- scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermit- teln und beheben Sie die Ursache für das Verklemmen. Bremsen Sie die Trennscheibe nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Die Trenn- scheibe kann beschädigt werden, brechen oder einen Rückschlag verursachen. Rammen Sie die Trennscheibe nicht mit Gewalt in das Werkstück oder üben Sie beim Gebrauch des Elektro- werkzeugs nicht zuviel Druck aus. Vermeiden Sie be- sonders ein Verhaken der Trennscheibe beim Arbeiten an Ecken, scharfen Kanten usw. Wenn die Trennscheibe durch Missbrauch beschädigt ist, können sich Risse bil- den, die ohne Vorwarnung zum Bruch führen können. Tragen Sie eine Arbeitsschürze. Achten Sie darauf, dass keine Personen durch Funkenflug gefährdet wer- den. Entfernen Sie brennbare Materialien aus der Nä- he. Beim Schleifen von Metallen entsteht Funkenflug.

Verwenden Sie den Trennschleifer nur für die Werkstof- fe, die im bestimmungsgemäßen Gebrauch angegeben sind. Der Trennschleifer kann sonst überlastet werden. Verwenden Sie keine beschädigte, unrunde oder vib- rierende Trennscheibe. Beschädigte Trennscheiben ver- ursachen eine erhöhte Reibung, Klemmen der Trennschei- be und Rückschlag. Verwenden Sie immer Trennscheiben in der richtigen Größe und mit der passenden Aufnahmebohrung (z.B. rautenförmig oder rund). Trennscheiben, die nicht zu den Montageteilen des Trennschleifers passen, laufen un- rund und führen zum Verlust der Kontrolle. Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rück- schlag oder den Verlust der Kontrolle über das Elektro- werkzeug. Beachten Sie die Betriebsanleitung des Herstellers der Trennscheiben zur Montage und Verwendung der Trennscheibe. Unpassende Trennscheiben können Ver- letzungen verursachen sowie zum Blockieren, Brechen oder zum Rückschlag führen. Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung. OBJ_BUCH-3061-001.book Page 8 Wednesday, December 14, 2016 1:05 PMDeutsch | 9 Bosch Power Tools 1 609 92A 342 | (14.12.16) Fassen Sie die Trennscheibe nach dem Arbeiten nicht an, bevor sie abgekühlt ist. Die Trennscheibe wird beim Arbeiten sehr heiß. Untersuchen Sie regelmäßig das Kabel und lassen Sie ein beschädigtes Kabel nur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge repa- rieren. Ersetzen Sie beschädigte Verlängerungskabel. Damit wird sichergestellt, dass die Sicherheit des Elektro- werkzeuges erhalten bleibt. Bewahren Sie das unbenutzte Elektrowerkzeug sicher auf. Der Lagerplatz muss trocken und abschließbar sein. Dies verhindert, dass das Elektrowerkzeug durch die Lagerung beschädigt oder von unerfahrenen Personen be- dient wird. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Verlassen Sie das Werkzeug nie, bevor es vollständig zum Stillstand gekommen ist. Nachlaufende Einsatz- werkzeuge können Verletzungen verursachen. Benutzen Sie das Elektrowerkzeug nicht mit beschä- digtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages. Symbole Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpretati- on der Symbole hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt, als Standgerät mithilfe von Trennscheiben Längs- und Querschnitte mit geradem Schnittverlauf und Gehrungswinkel bis 45° in Metallwerkstof- fen ohne Verwendung von Wasser auszuführen. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf den Gra- fikseiten. 1 Einschaltsperre für Ein-/Ausschalter 2 Ein-/Ausschalter 3 Handgriff 4 Pendelschutzhaube 5 Spindelarretierung 6 Trennscheibe 7 Winkelanschlag 8 Arretierspindel 9 Schnell-Entriegelung 10 Spindelgriff 11 Bohrungen für Montage 12 Grundplatte 13 Feststellschraube für Winkelanschlag 14 Ringschlüssel (15 mm; 13 mm) 15 Transportsicherung 16 Tiefenanschlag 17 Werkzeugarm 18 Transportgriff 19 Schutzhaube 20 Funken-Schutzblech 21 Werkzeugspindel 22 Spannflansch 23 Unterlegscheibe 24 Sechskantschraube 25 Kontermutter des Tiefenanschlags Abgebildetes oder beschriebenes Zubehör gehört nicht zum Stan- dard-Lieferumfang. Das vollständige Zubehör finden Sie in unse- rem Zubehörprogramm. Symbol Bedeutung Kommen Sie mit Ihren Händen nicht in den Trennbereich, während das Elektrowerkzeug läuft. Beim Kontakt mit der Trennscheibe besteht Verletzungsgefahr. Tragen Sie Gehörschutz. Die Einwir- kung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Schutzbrille. Tragen Sie eine Staubschutzmaske. Tragen Sie Schutzhandschuhe. Symbol Bedeutung OBJ_BUCH-3061-001.book Page 9 Wednesday, December 14, 2016 1:05 PM10 | Deutsch 1 609 92A 342 | (14.12.16) Bosch Power Tools Technische Daten Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN 61029-2-10. Der A-bewertete Geräuschpegel des Elektrowerkzeugs be- trägt typischerweise: Schalldruckpegel 100,5 dB(A); Schall- leistungspegel 113,5 dB(A). Unsicherheit K=3 dB. Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun- gen) und Unsicherheit K ermittelt entsprechend EN 61029:

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 61029 genormten Messverfah- ren gemessen worden und kann für den Vergleich von Elektro- werkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelas- tung. Der angegebene Schwingungspegel repräsentiert die haupt- sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller- dings das Elektrowerkzeug für andere Anwendungen, mit ab- weichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Ar- beitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung soll- ten auch die Zeiten berücksichtigt werden, in denen das Ge- rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den ge- samten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk- zeugen, Warmhalten der Hände, Organisation der Arbeitsab- läufe. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt allen einschlägi- gen Bestimmungen der Richtlinien 2011/65/EU, 2014/30/EU, 2006/42/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt: EN 61029-1, EN 61029-2-10, EN 50581. Technische Unterlagen (2006/42/EG) bei: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montage Vermeiden Sie ein unabsichtliches Starten des Elektro- werkzeugs. Während der Montage und bei allen Arbei- ten an dem Elektrowerkzeug darf der Netzstecker nicht an die Stromversorgung angeschlossen sein. Lieferumfang Entnehmen Sie alle mitgelieferten Teile vorsichtig aus ihrer Verpackung. Entfernen Sie sämtliches Packmaterial vom Elektrogerät und vom mitgelieferten Zubehör. Prüfen Sie vor der Erstinbetriebnahme des Elektrowerk- zeugs, ob alle unten aufgeführten Teile mitgeliefert wurden: – Trennschleifer mit montierter Trennscheibe –Ringschlüssel 14 Hinweis: Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen. Vor dem weiteren Gebrauch des Elektrowerkzeugs müssen Sie Schutzeinrichtungen oder leicht beschädigte Teile sorg- fältig auf ihre einwandfreie und bestimmungsgemäße Funkti- on untersuchen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen Sie sach- gerecht durch eine anerkannte Fachwerkstatt reparieren oder auswechseln lassen. Stationäre oder flexible Montage Zur Gewährleistung einer sicheren Handhabung müs- sen Sie das Elektrowerkzeug vor dem Gebrauch auf ei- ne ebene und stabile Arbeitsfläche (z. B. Werkbank) montieren. Trennschleifer GCO 2000 Sachnummer 3 601 L17 ...

Nennaufnahmeleistung W 2000 1650 Leerlaufdrehzahl min

Gewicht entsprechend EPTA-Procedure 01:2014 kg 18,0 18,0 Schutzklasse /II /II Zulässige Werkstückmaße (maximal/minimal) siehe Seite 12. Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abwei- chenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Maße für geeignete Trennscheiben max. Trennscheibendurchmesser mm 355 max. Trennscheibendicke mm 3 Bohrungsdurchmesser mm 25,4 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-3061-001.book Page 10 Wednesday, December 14, 2016 1:05 PMDeutsch | 11 Bosch Power Tools 1 609 92A 342 | (14.12.16) Montage auf eine Arbeitsfläche (siehe Bild A) – Befestigen Sie das Elektrowerkzeug mit einer geeigneten Schraubverbindung auf der Arbeitsfläche. Dazu dienen die Bohrungen 11. Flexible Aufstellung (nicht empfohlen!) Sollte es in Ausnahmefällen nicht möglich sein, das Elektro- werkzeug auf eine Arbeitsfläche fest zu montieren, können Sie behelfsmäßig die Füße der Grundplatte 12 auf eine dafür geeignete Unterlage (z.B. Werkbank, ebener Boden, etc.) stellen, ohne das Elektrowerkzeug festzuschrauben. Werkzeugwechsel (siehe Bilder B1–B2) Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Betätigen Sie die Spindelarretierung 5 nur bei stillste- hender Werkzeugspindel 21. Das Elektrowerkzeug kann sonst beschädigt werden. Fassen Sie die Trennscheibe nach dem Arbeiten nicht an, bevor sie abgekühlt ist. Die Trennscheibe wird beim Arbeiten sehr heiß. Verwenden Sie nur Trennscheiben, deren maximal zulässige Geschwindigkeit gleich oder höher ist als die Leerlaufdreh- zahl Ihres Elektrowerkzeugs. Verwenden Sie nur Trennscheiben, die den in dieser Bedie- nungsanleitung angegebenen Kenndaten entsprechen und nach EN 12413 geprüft und entsprechend gekennzeichnet sind. Legen Sie unbenutzte Trennscheiben in einen geschlossenen Behälter oder die Originalverpackung. Lagern Sie die Trenn- scheiben liegend. Trennscheibe ausbauen – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. (siehe „Elektrowerkzeug entsichern (Arbeitsstellung)“, Seite 11) – Schwenken Sie die Pendelschutzhaube 4 bis zum An- schlag nach hinten. – Drehen Sie die Sechskantschraube 24 mit dem mitgelie- ferten Ringschlüssel 14 (15 mm) und drücken Sie gleich- zeitig die Spindelarretierung 5 bis diese einrastet. – Halten Sie die Spindelarretierung gedrückt und drehen Sie die Sechskantschraube 24 heraus. – Nehmen Sie die Unterlegscheibe 23 und den Spann- flansch 22 ab. – Entnehmen Sie die Trennscheibe 6. Trennscheibe einbauen Falls erforderlich, reinigen Sie vor dem Einbau alle zu montie- renden Teile. – Setzen Sie die neue Trennscheibe auf die Werkzeugspin- del 21, sodass der Aufkleber vom Werkzeugarm weg zeigt. – Setzen Sie den Spannflansch 22, die Unterlegscheibe 23 und die Sechskantschraube 24 auf. Drücken Sie die Spindelarretierung 5, bis diese einrastet, und ziehen Sie die Sechskantschraube 24 mit dem mitge- lieferten Ringschlüssel 14 fest. (Anziehdrehmoment ca. 18–20 Nm) – Führen Sie die Pendelschutzhaube 4 langsam ganz nach unten, bis die Trennscheibe abgedeckt ist. – Stellen Sie sicher, dass die Pendelschutzhaube 4 ord- nungsgemäß funktioniert. Überprüfen Sie nach der Montage der Trennscheibe und vor dem Einschalten, ob die Trennscheibe korrekt montiert ist und sich frei drehen kann. – Stellen Sie sicher dass die Trennscheibe nicht an der Pen- delschutzhaube 4, an der feststehenden Schutzhaube 19 oder an anderen Teilen streift. – Nehmen Sie das Elektrowerkzeug für ca. 30 Sekunden in Betrieb. Sollten dabei erhebliche Vibrationen auftreten, schalten Sie das Elektrowerkzeug sofort aus und bauen die Trenn- scheibe erneut aus und wieder ein. Betrieb Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Transportsicherung (siehe Bild C) Die Transportsicherung 15 ermöglicht Ihnen eine leichtere Handhabung des Elektrowerkzeugs beim Transport zu ver- schiedenen Einsatzorten. Elektrowerkzeug entsichern (Arbeitsstellung) – Drücken Sie den Werkzeugarm am Handgriff 3 etwas nach unten, um die Transportsicherung 15 zu entlasten. – Ziehen Sie die Transportsicherung 15 ganz nach außen. – Führen Sie den Werkzeugarm langsam nach oben. Hinweis: Achten Sie beim Arbeiten darauf, dass die Trans- portsicherung nicht nach innen gedrückt ist, sonst kann der Werkzeugarm nicht bis zur gewünschten Tiefe geschwenkt werden. Elektrowerkzeug sichern (Transportstellung) – Führen Sie den Werkzeugarm so weit nach unten, bis sich die Transportsicherung 15 ganz nach innen drücken lässt. Weitere Hinweise zum Transport siehe Seite 13. Gehrungswinkel einstellen (siehe Bild D) Der Gehrungswinkel kann in einem Bereich von 0° bis 45° ein- gestellt werden. Wichtige Einstellwerte sind durch entsprechende Markierun- gen auf dem Winkelanschlag 7 gekennzeichnet. Die 0°- und 45°-Position wird durch den jeweiligen Endanschlag sicher- gestellt. – Lösen Sie die Feststellschrauben 13 des Winkelanschlags mit dem mitgelieferten Ringschlüssel 14 (15 mm). – Stellen Sie den gewünschten Winkel ein und ziehen Sie beide Feststellschrauben 13 wieder fest. Winkelanschlag versetzen (siehe Bild D und E) Sie können den Winkelanschlag 7 nach hinten versetzen, wenn Sie Werkstücke mit einer Breite von mehr als 140 mm trennen möchten. – Drehen Sie die Feststellschrauben 13 mit dem mitgeliefer- ten Ringschlüssel 14 (15 mm) ganz heraus. – Versetzen Sie den Winkelanschlag 7 im gewünschten Ab- stand um eine oder um zwei Bohrungen nach hinten. OBJ_BUCH-3061-001.book Page 11 Wednesday, December 14, 2016 1:05 PM12 | Deutsch 1 609 92A 342 | (14.12.16) Bosch Power Tools – Stellen Sie den gewünschten Winkel ein und ziehen Sie beide Feststellschrauben 13 wieder fest. Werkstück befestigen (sieheBild E) Zur Gewährleistung einer optimalen Arbeitssicherheit müs- sen Sie das Werkstück immer festspannen. Bearbeiten Sie keine Werkstücke, die zu klein zum Festspan- nen sind. Lange Werkstücke müssen am freien Ende unterlegt oder ab- gestützt werden. – Legen Sie das Werkstück an den Winkelanschlag 7 an. – Schieben Sie die Arretierspindel 8 an das Werkstück und spannen Sie mit Hilfe des Spindelgriffs 10 das Werkstück fest. Werkstück lösen – Lösen Sie den Spindelgriff 10. – Klappen Sie die Schnell-Entriegelung 9 auf und ziehen Sie die Arretierspindel 8 vom Werkstück weg. Inbetriebnahme Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Überprüfen Sie die Trennscheibe vor dem Gebrauch. Die Trennscheibe muss einwandfrei montiert sein und sich frei drehen können. Führen Sie einen Probelauf von mindestens 30 Sekunden ohne Belastung durch. Verwenden Sie keine beschädigten, unrunden oder vi- brierenden Trennscheiben. Beschädigte Trennscheiben können zerbersten und Verletzungen verursachen. Stäube von Materialien wie bleihaltigem Anstrich, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Metallstäube gelten als gefährlich, besonders in Verbindung mit Legierungen wie zum Beispiel Zink, Alumini- um oder Chrom. Asbesthaltiges Material darf nur von Fach- leuten bearbeitet werden. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklas- se P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu be- arbeitenden Materialien. Die Trennscheibe kann durch Staub, Späne oder durch Bruchstücke des Werkstücks in der Aussparung der Grund- platte 12 blockiert werden. – Schalten Sie das Elektrowerkzeug aus und ziehen Sie den Netzstecker aus der Steckdose. – Warten Sie bis die Trennscheibe komplett zum Stillstand gekommen ist. – Kippen Sie das Elektrowerkzeug nach hinten, damit kleine Werkstückteile aus der dafür vorgesehenen Öffnung fallen können. Verwenden Sie gegebenfalls ein geeignetes Werkzeug, um alle Werkstückteile zu entfernen. Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Position des Bedieners (siehe Bild F) Stellen Sie sich nicht in einer Linie mit der Trennschei- be vor das Elektrowerkzeug, sondern immer seitlich von der Trennscheibe. Beim Bruch einer Trennscheibe ist Ihr Körper damit besser vor möglichen Splittern geschützt. Ein- und Ausschalten (siehe Bild G) Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur ein, wenn Sie es benutzen. –Zur Inbetriebnahme drücken Sie zuerst die Einschaltsper- re 1. Anschließend drücken Sie den Ein-/Ausschalter 2 und hal- ten ihn gedrückt. Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter 2 nicht arretiert werden, sondern muss während des Betrie- bes ständig gedrückt bleiben. –Zum Ausschalten lassen Sie den Ein-/Ausschalter 2 los. Sanftanlauf Der elektronische Sanftanlauf begrenzt das Drehmoment beim Einschalten und erhöht die Lebensdauer des Motors. Arbeitshinweise Allgemeine Hinweise zum Trennschneiden Fassen Sie die Trennscheibe nach dem Arbeiten nicht an, bevor sie abgekühlt ist. Die Trennscheibe wird beim Arbeiten sehr heiß. Stellen Sie sicher, dass das Funken-Schutzblech 20 ordnungsgemäß montiert ist. Beim Schleifen von Metal- len entsteht Funkenflug. Schützen Sie die Trennscheibe vor Schlag, Stoß und Fett. Setzen Sie die Trennscheibe keinem seitlichen Druck aus. Belasten Sie das Elektrowerkzeug nicht so stark, dass es zum Stillstand kommt. Zu starker Vorschub senkt erheblich das Leistungsvermögen des Elektrowerkzeugs und verringert die Lebensdauer der Trennscheibe. Verwenden Sie nur für den zu bearbeitenden Werkstoff geeig- nete Trennscheiben. Zulässige Werkstückmaße Maximale Werkstücke: Gehrungswinkel Werkstückform 0° 45° 125 Ø 100 Ø 110 x 110 82 x 82 OBJ_BUCH-3061-001.book Page 12 Wednesday, December 14, 2016 1:05 PMDeutsch | 13 Bosch Power Tools 1 609 92A 342 | (14.12.16) Minimale Werkstücke (= alle Werkstücke, die mit der Arretierspindel 8 noch festge- spannt werden können): Länge 80 mm max. Schnitttiefe (0°/0°): 125 mm Trennen von Metall – Stellen Sie den gewünschten Gehrungswinkel ein. – Spannen Sie das Werkstück entsprechend den Abmessun- gen fest. – Schalten Sie das Elektrowerkzeug ein. – Führen Sie den Werkzeugarm mit dem Handgriff 3 langsam nach unten. – Trennen Sie das Werkstück mit gleichmäßigem Vorschub durch. – Schalten Sie das Elektrowerkzeug aus und warten Sie bis die Trennscheibe komplett zum Stillstand gekommen ist. – Führen Sie den Werkzeugarm langsam nach oben. Tiefenanschlag einstellen (siehe Bild H) Der Tiefenanschlag 16 ist im Auslieferungszustand so einge- stellt, dass eine neue 355-mm-Trennscheibe beim Kappen die Grundplatte nicht berührt. Um die Abnutzung der Trennscheibe auszugleichen, kann der Tiefenanschlag tiefer gestellt werden. Beim Einsatz einer neuen Trennscheibe muss der Tiefenan- schlag dann auf jeden Fall in die Originalposition zurückge- stellt werden. Stellen Sie den Tiefenanschlag immer so ein, dass die Trennscheibe beim Kappen die Grundplatte nicht be- rührt. – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. (siehe „Elektrowerkzeug entsichern (Arbeitsstellung)“, Seite 11) – Lösen Sie die Kontermutter 25 mit dem mitgelieferten Ringschlüssel 14 (13 mm). – Schwenken Sie den Werkzeugarm am Handgriff 3 in die ge- wünschte Position. – Schrauben Sie den Tiefenanschlag 16 im oder gegen den Uhrzeigersinn bis der Schraubenkopf das Gehäuse be- rührt. – Führen Sie den Werkzeugarm langsam nach oben und zie- hen Sie die Kontermutter 25 fest. Transport – Tragen Sie das Elektrowerkzeug immer am Transportgriff
