ПОСІБНИК КОРИСТУВАЧА GCO 2000 Professional BOSCH

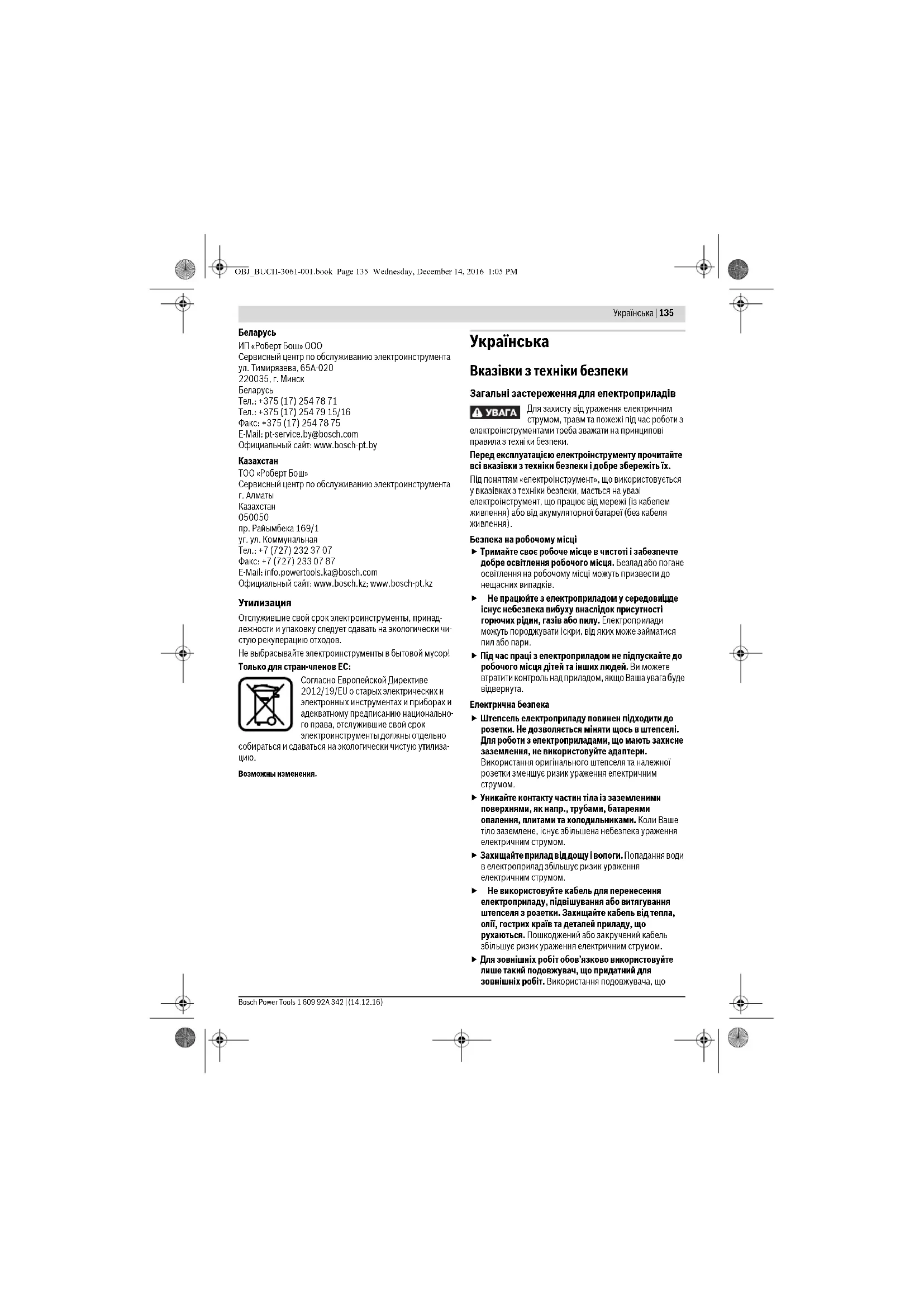

Вказівки з техніки безпеки Загальні застереження для електроприладів Для захисту від ураження електричним струмом, травм та пожежі під час роботи з електроінструментами треба зважати на принципові правила з техніки безпеки. Перед експлуатацією електроінструменту прочитайте всі вказівки з техніки безпеки і добре збережіть їх. Під поняттям «електроінструмент», що використовується у вказівках з техніки безпеки, мається на увазі електроінструмент, що працює від мережі (із кабелем живлення) або від акумуляторної батареї (без кабеля

Безпека на робочому місці Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. Не працюйте з електроприладом у середовищ

існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. Під час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута. Електрична безпека Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним

Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом. Захищайте прилад від дощу і вологи. Попадання води в електроприлад зб ільшує ризик ураження електричним струмом. Не використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом. Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що OBJ_BUCH-3061-001.book Page 135 Wednesday, December 14, 2016 1:05 PM136 | Українська 1 609 92A 342 | (14.12.16) Bosch Power Tools розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом. Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. Безпека людей Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм.

Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри.

особистого захисного спорядження, як напр., – в залеж- ності від виду робіт– захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм. Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під’єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм. Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм. Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях. Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Про- сторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються. Якщо існує можливість монтувати пи- ловідсмоктувальні або пилоуловлюючі пристрої

переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пило- відсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. Правильне поводження та користування електроприладами Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу. Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказ

разі застосування недосвідченими особами прилади несуть в собі небезпеку. Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. Використовуйте електроприлад, приладдя до нього, робочі інструменти т.і. відповідно до цих вказівок.

іть до уваги при цьому умови роботи та спе- цифіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.

Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час. Вказівки з техніки безпеки для кутових

Ніколи не ставайте на електроприлад.

перевертанні електроприладу або при несподіваному доторканні до відрізного круга можливі серйозні травми. Завжди користуйтеся захисним кожухом. Захисний кожух захищає оператора від уламків відрізного круга та ненавмисного доторкання до відрізного круга. Впевніться у тому, що захисна кришка працює належним чином і вільно рухається. Ніколи не затискайте міцно захисну кришку у відкритому стані. Використовуйте електроприлад лише для сухого відрізання. Потрапляння води в електроприлад збільшує ризик удару електричним струмом. Тримайте шнур живлення на відстані від робочого інструмента, що обертається. Робочий інструмент може перерізати або зачепити шнур живлення. OBJ_BUCH-3061-001.book Page 136 Wednesday, December 14, 2016 1:05 PMУкраїнська | 137 Bosch Power Tools 1 609 92A 342 | (14.12.16) Рукоятки завжди мають бути сухими і не забрудненими олією або мастилом. Жирні рукоятки вислизають з рук і призводять до втрати контролю над

Ніколи не збирайте уламки відрізаного матеріалу, металеву стружку тощо в зоні відрізання при працюючому електроінструменті. Спочатку приведіть кронштейн робочого інструмента в стан спокою і лише потім вимикайте електроінструмент. Підводьте відрізний круг до оброблюваної заготовки лише в увімкнутому стані. В противному разі, якщо відрізний круг заклиниться в оброблюваній деталі, він може сіпнутися. Користуйтеся електроприладом лише тоді, якщо на робочій поверхні, крім оброблюваної деталі, нема

налагоджувальних інструментів, металевої стружки тощо. Невеличкі шматки металу і інші предмети, яких може торкнутися відрізний круг, що обертається, можуть на великій швидкості відскочити у Вашому

Завжди добре затискуйте оброблюваний матеріал. Не обробляйте заготовки, які неможливо затиснути через їх малі розміри. Інакше відстань від руки до відрізного круга, що обертається, буде занадто малою. Якщо відрізний круг заклинить, вимкніть електроприлад і зачекайте, поки відрізний круг не зупиниться. Ніколи не намагайтеся вийняти з прорізу відрізний круг, що ще обертається, інакше електроприлад може сі пнутися. З’ясуйте та усуньте причину заклинення. Після вимкнення приладу не гальмуйте відрізний круг притискуванням збоку. Це може пошкодити відрізний круг, переламати його і призвести до

Не забивайте відрізний круг з силою в оброблювану деталь, під час роботи не натискуйте занадто сильно на електроприлад. Особливо при обробці кутів, гострих країв т. і. запобігайте заклинюванню відрізного круга. Тріщини, що утворилися у відрізному крузі внаслідок неправильного використання, можуть без попередніх ознак привести до поломки круга. Вдягайте робочий фартух. Слідкуйте за тим, щоб іскри не створювали небезпеку для інших людей. Приберіть горючі матеріали, що знаходяться поблизу. Під час шліфування металів летять іскри. Застосовуйте кутову шліфмашину лише для обробки таких матер іалів, що вказані в розділі про призначення інструменту. Інакше можливе перенавантаження кутової шліфмашини. Не використовуйте пошкоджений, нерівний відрізний круг, або такий, що дуже вібрує. Пошкоджені відрізні круги призводять до завеликого тертя, заклинення відрізного круга та рикошету. Завжди використовуйте лише відрізні круги правильного розміру і з придатним посадочним отвором (напр., у формі ромба або круглої форми). Відрізні круги, що не підходять до монтажних деталей відрізної машини, обертаються нерівно і призводять до втрати контролю Не використовуйте ланцюгов і пиляльні диски та пиляльні диски з зубцями. Такі робочі інструменти часто спричиняють сіпання або втрату контролю над електроприладом. Дотримуйтеся інструкції виробника відрізних кругів стосовно монтажу та використання відрізного круга. Непридатні відрізні круги можуть спричинити поранення та призвести до застрявання, поломки або

Використовуйте лише приладдя, що передбачене і рекомендоване виробником чем спеціально для цього електроприладу. Сама лише можливість закріплення приладдя на Вашому електроприладі не гарантує його безпечне використання. Після роботи не торкайтеся відрізного круга, доки він не охолоне. Відрізний круг під час роботи дуже нагрівається. Регулярно перевіряйте шнур та віддайте його в ремонт в авторизовану сервісну майстерню електроприладів Bosch. Міняйте пошкоджені подовжувачі. Лише за таких умов Ваш електроприлад і надалі буде залишатися безпечним. Надійно зберігайте електроприлад, якщо Ви не користуєтеся ним. Місце для зберігання повинно бути сухим та закриватися на ключ. Це запобігає пошкодженню електроприладу під час зберігання або внаслідок використання недосвідченими особами.

Закріплюйте оброблюваний матеріал. За допомогою затискного пристрою або лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в руці. Ніколи не відходьте від робочого інструменту, поки він повністю не зупиниться. Робочий інструмент, що ще рухається по інерції, може спричиняти тілесні ушкодження. Не користуйтеся електроприладом з пошкодженим електрокабелем. Якщо під час роботи електрокабель буде пошкоджено, не торкайтеся пошкодженого електрокабеля і витягніть штепсель з розетки. Пошкоджений електрошнур збільшує небезпеку ураження електричним струмом.

Нижчеподані символи можуть знадобиться Вам при користуванні Вашим електроприладом. Будь ласка, запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися електроприладом. Символ Значення Не підставляйте руки в зону відрізання при працюючому електроінструменті. Торкання до відрізного круга несе в собі небезпеку поранення. OBJ_BUCH-3061-001.book Page 137 Wednesday, December 14, 2016 1:05 PM138 | Українська 1 609 92A 342 | (14.12.16) Bosch Power Tools Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Призначення приладу Електроприлад призначений для використання на опорі для здійснення в металевих матеріалах за допомогою відрізних кругів без води рівних поздовжніх та поперечних розрізів під кутом до 45°. Зображені компоненти Нумерація зображених компонентів посилається на зображення електроприладу на сторінках з малюнками. 1 Фіксатор вимикача 2 Вимикач 3 Рукоятка 4 Маятниковий захисний кожух 5 Фіксатор шпинделя 6 Відрізний круг 7 Кутовий упор 8 Фіксуючий шпиндель 9 Замок швидкого відпускання 10 Ручка шпинделя 11 Монтажні отвори 12 Опорна плита 13 Фіксуючий гвинт для кутового упора 14 Кільцевий гайковий ключ (15 мм; 13 мм) 15 Транспортний фіксатор 16 Обмежувач глибини 17 Кронштейн 18 Транспортна рукоятка 19 Захисний кожух 20 Захист від іскор 21 Шпиндель робочого інструмента 22 Затискний фланець 23 Підкладна ш

24 Гвинт з шестигранною головкою 25 Контргайка обмежувача глибини Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Заява про відповідність Ми заявляємо під нашу одноособову відповідальність, що описаний у розділі «Teхнічні дані» продукт відповідає усім відповідним положенням Директив 2011/65/EU, 2014/30/EU, 2006/42/EС, включаючи їх зміни, а також наступним нормам: EN 61029-1, EN 61029-2-10, EN 50581. Технічна документація (2006/42/EC): Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Вдягайте навушники. Шум може пошкодити слух. Вдягайте захисні окуляри! Вдягайте пилозахисну маску. Вдягайте захисні рукавиці. Символ Значення Кутова шліфмашина GCO 2000 Товарний номер 3 601 L17 ...

Ном. споживана потужність Вт 2000 1650 Кількість обертів на холостому

Вага відповідно до EPTA- Procedure 01:2014 кг 18,0 18,0 Клас захисту /II /II Допустимі розміри заготовки (максимум/мінімум) див. стор. 141. Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. Розміри придатних відрізних кругів Макс. діаметр відрізного круга мм 355 Макс. товщина відрізного круга мм 3 Діаметр отвору мм 25,4 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-3061-001.book Page 138 Wednesday, December 14, 2016 1:05 PMУкраїнська | 139 Bosch Power Tools 1 609 92A 342 | (14.12.16) Інформація щодо шуму і вібрації Значення звукової емісії отримані відповідно до EN 61029-2-10. Оцінений як А рівень звукового тиску від приладу, як правило, становить: звукове навантаження 100,5 дБ(A); звукова потужність 113,5 дБ(A). Похибка K=3 дБ. Вдягайте навушники! Сумарна вібрація a

(векторна сума трьох напрямків) та похибка K визначені відповідно до EN 61029:

Зазначений в цих вказівках рівень вібрації вимірювався за процедурою, визначеною в EN 61029; нею можна користуватися для порівняння приладів. Він придатний також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроприладу для інших робіт, роботі з іншими робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно

Для точної оцінки вібраційного навантаження треба враховувати також і і нтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів.

Уникайте ненавмисного запуску електроприладу. Під час монтажних та інших робіт з електроприладом штепсель не повинен знаходитися в розетці. Обсяг поставки Обережно вийміть всі деталі з упаковки. Зніміть з електроприладу і з приладдя всю упаковку. Перед початком роботи з електроприладом перевірте наявність всіх нижчевказаних деталей: –Кутова шліфмашина із монтованим відрізним кругом –Kільцевий гайковий ключ 14 Вказівка: Перевірте електроприлад на предмет можливих пошкоджень. Перед продовженням експлуатації електроприладу ретельно перевірте захисні пристрої та злегка пошкоджені деталі на предмет бездоганної роботи і відповідності їх призначенню. Перевірте, чи бездоганно працюють рухомі деталі, чи не застряють вони і чи немає пошкоджених деталей. Для забезпечення бездоганної роботи всі деталі мають бути правильно монтованими і відповідати всім вимогам. Пошкоджені захисні пристрої і деталі треба належним чином відремонтувати або поміняти у зареєстрованій спеціалізованій майстерні. Стаціонарний або гнучкий монтаж Щоб забезпечити безпечні умови для орудування, перед експлуатацією електроприлад треба монтувати на рівній та стабільній поверхні (напр., на

Монтаж на робочій поверхні (див.мал.A) – За допомогою придатних гвинтів закріпіть електро- прилад на робочій поверхні. Для цього передбачені отвори 11. Гнучкий монтаж (не рекомендується!) Якщо у виняткових випадках буде неможливо міцно закріпити електроприлад на робочій поверхні, Ви можете установити ніжки опорної плити 12 на придатній для цього поверхні (напр., на верстаку, рівній підлозі тощо ), не закріплюючи електроприлад гвинтами. Заміна робочого інструмента (див.малюнкиB1–B2) Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Натискуйте фіксатор шпинделя 5 лише після того, як шпиндель робочого інструмента повністю зупинився 21. В противному разі електроприлад може пошкодитися. Після роботи не торкайтеся відрізного круга, доки він не охолоне. Відрізний круг під час роботи дуже нагрівається. Використовуйте лише відрізні круги, допустима максимальна швидкість яких вище, ніж частота обертів Вашого електроприладу при роботі на холостому ході. Використовуйте лише відрізні круги, що відповідають характеристикам, зазначеним в цій інструкції, які

за EN 12413 та мають відповідне маркірування. Зберігайте невикористані відрізні круги в закритій ємності або в оригінальній упаковці. Зберігайте відрізні круги в горизонтальному положенні. Демонтаж відрізного круга – Встановіть електроприлад в робоче положення. (див. «Відпускання фіксації (робоче положення)», стор. 140) –Відкиньте маятниковий захисний кожух 4 до упору

– За допомогою доданого кільцевого гайкового ключа 14 (15 мм) викрутіть гвинт з шестигранною головкою 24 і одночасно натисніть на фіксатор шпинделя 5, щоб він зайшов у зачеплення.

тримуйте фіксатор шпинделя натиснутим і викрутіть гвинт з шестигранною головкою 24. – Зніміть підкладну шайбу 23 і затискний фланець 22. – Зніміть відрізний круг 6. OBJ_BUCH-3061-001.book Page 139 Wednesday, December 14, 2016 1:05 PM140 | Українська 1 609 92A 342 | (14.12.16) Bosch Power Tools Монтаж відрізного круга За необхідністю прочистіть перед монтажем всі деталі, що будуть монтуватися. –Надіньте новий відрізний круг на шпиндель робочого інструмента 21 таким чином, щоб наклейка дивилася у протилежному від кронштейна напрямку. –Надіньте затискний фланець 22, підкладну шайбу 23 та гвинт з шестигранною головкою 24. Натисніть фіксатор шпинделя 5, щоб він увійшов в зачеплення, та затягніть гвинт з шестигранною головкою 24 за допомогою доданого кільцевого гайкового ключа 14. (Момент затягування прибл. 18–20 Нм) – Повільно опустіть маятниковий захисний кожух 4 повністю вниз, щоб він прикрив відрі

– Переконайтеся, що маятниковий захисний кожух 4 працює належним чином. Після монтажу відрізного круга, перш ніж вмикати прилад, перевірте, чи правильно монтований відрізний круг і чи вільно він може обертатися. – Переконайтеся, що відрізний круг не торкається маятникового захисного кожуха 4, нерухомого захисного кожуха 19 або інших деталей. – Увімкніть електроприлад прибл. на 30 секунд. Якщо при цьому відрізний круг буде дуже вібрувати, негайно вимкніть електроприлад, знову зніміть відрізний круг і потім удруге монтуйте його.

Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Транспортний фіксатор (див. мал. C) Транспортний фіксатор 15 полегшує орудування електроприладом при його транспортуванні до місця експлуатації. Відпускання фіксації (робоче положення) –Взявшись за рукоятку 3, злегка притисніть кронштейн робочого інструмента униз, щоб зняти навантаження з транспортного фіксатора 15. –Витягніть транспортний фіксатор 15 до кінця назовні. – Повільно підніміть кронштейн робочого інструмента

Вказівка: Під час роботи слідкуйте за тим, щоб транспортний фіксатор не був втиснутий, інакше Ви не зможете опустити кронштейн на необхідну висоту. Фіксація електроприладу (положення для транспортування) – Опускайте кронштейн робочого інструмента, поки транспортний фіксатор 15 не можна буде повністю втиснути всередину. Інші вказівки щодо транспортування див. на стор. 142. Встановлення кута нахилу (див. мал. D) Кут нахилу можна встановлювати в діапазоні від 0° до 45°. Основні кути нахилу позначені відповідним чином на кутовому упорі 7. Кути 0° і 45° встановлюються за допомогою відповідного кінцевого упора. –Відпустіть фіксуючий гвинт 13 кутового упора за допомогою доданого кільцевого гайкового ключа 14 (15 мм). – Установіть необхідний кут та знову затягніть обидва фіксуючі гвинти 13. Зміна положення кутового упора (див. мал. D і E) Ви можете переставити кутовий упор 7 назад, якщо Ви хочете розрізати заготовки шириною понад 140 мм. – Повністю викрутіть фіксуючі гвинти 13 за допомогою доданого кільцевого гайкового ключа 14 (15 мм). – Переставте кутовий упор 7 на необхідну ві

один або два отвори назад. – Установіть необхідний кут та знову затягніть обидва фіксуючі гвинти 13. Закріплення оброблювальної заготовки (див. мал. E) Щоб забезпечити оптимально безпечну роботу, треба завжди добре затискувати оброблювальну заготовку. Не обробляйте заготовки, які неможливо затиснути через їх малі розміри. При обробці довгих деталей під їх вільний кінець треба що- небудь підкласти або підперти його. – Прикладіть заготовку до кутового упора 7. – Приставте фіксуючий шпиндель 8 до заготовки та затисніть заготовку за допомогою ручки шпинделя 10. Відпускання заготовки –Відпустіть ручку шпинделя 10. –Відкиньте замок швидкого відпускання 9 та відсуньте фіксуючий шпиндель 8 від заготовки. Початок роботи Зважайте на напругу у мережі! Напруга в джерелі струму повинна відповідати даним на заводській табличці електроприладу. Перевіряйте відрізний круг перед експлуатацією. Відрізний круг має бути бездоганно монтований та вільно обертатися. Здійсніть пробне вмикання без навантаження принаймні на 30 секунд. Не використовуйте пошкоджені, нерівні відрізні круги або такі, що дуже вібрують. Пошкоджені відрізні круги можуть ламатися і спричиняти тілесні ушкодження. Пил таких матеріалів, як напр., лакофарбові покриття, що містять свинець, мінерали та метали, може бути небезпечним для здоров’я. Торкання або вдихання пилу може викликати у Вас або у ос іб, що знаходяться поблизу, алергійні реакції та/або захворювання дихальних шляхів. Деякі види металевого пилу є шкідливими, особливо у сполученні із сплавами, напр., цинку, алюмінію або хрому. Матеріали, що містять азбест, дозволяється обробляти лише силами фахівців. –Слідкуйте за доброю вентиляцією на робочому місці. –Рекомендується вдягати респіраторну маску з фільтром класу P2. OBJ_BUCH-3061-001.book Page 140 Wednesday, December 14, 2016 1:05 PMУкраїнська | 141 Bosch Power Tools 1 609 92A 342 | (14.12.16) Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні. Внаслідок потрапляння пилу, стружки або уламків заготовки в отвір опорної плити 12 можливе заклинення відрізного круга. –Вимкніть електроприлад та витягніть штепсель з

– Зачекайте, поки відрізний круг повністю не зупиниться. –Відхиліть електроінструмент назад, щоб дрібні частинки заготовки змогли випасти із передбаченого для цього отвору. Використовуйте за необхідністю придатний інструмент, щоб видалити всі частинки заготовки. Уникайте накопичення пилу на робочому місці. Пил може легко займатися. Положення оператора (див. мал. F) Не стійте в одну лінію з відрізним кругом перед електроприладом, стояти треба завжди збоку від

дрізного круга. При поломці відрізного круга Ви можете таким чином краще захистити себе від можливого розлітання трісок. Вмикання і вимикання (див.мал.G) З міркувань заощадження електроенергії вмикайте електроінструмент лише тоді, коли Ви збираєтесь користуватися ним. –Для вмикання натисніть спочатку блокатор вимикача

Потім натисніть вимикач 2 і утримуйте його натиснутим. Вказівка: З міркувань техніки безпеки вимикач 2 не можна зафіксувати, його треба тримати натиснутим протягом всієї роботи. – Щоб вимкнути електроприлад, відпустіть вимикач 2. Плавний пуск Електронна система плавного пуску обмежує обертальний момент при включенні та збільшує строк експлуатації мотора. Вказівки щодо роботи Загальні вказівки щодо відрізання Після роботи не торкайтеся відрізного круга, доки він не охолоне. Відрізний круг під час роботи дуже нагрівається. Переконайтеся, що захист від іскор 20 монтований належним чином. Під час шліфування металів летять

Захищайте відрізний круг від ударів, поштовхів та жирових плям. Не натискуйте на відрізний круг збоку. Не навантажуйте електроприлад настільки, щоб він

Дуже велика подача значно зменшує продуктивність роботи електроприладу і строк служби відрізного круга. Використовуйте лише відрізні круги, що придатні для обробки Вашого матер

Допустимі розміри заготовки Максимальні заготовки: Мінімальні заготовки (= всі заготовки, які можна іще затиснути за допомогою фіксуючого шпинделя 8): довжина 80 мм Макс. глибина пропилювання (0°/0°): 125 мм Розрізання металу – Встановіть необхідний кут розпилювання. – Затисніть оброблювану заготовку відповідно до її

– Увімкніть електроприлад. – Повільно опустіть кронштейн за рукоятку 3. – Розпиляйте оброблювану заготовку з рівномірною

–Вимкніть електроінструмент і зачекайте, поки відрізний круг повністю не зупиниться. – Повільно пі дніміть кронштейн робочого інструмента. Настроювання обмежувача глибини (див. мал. H) Обмежувач глибини 16 налаштований на заводі таким чином, щоб новий 355 мм відрізний круг не торкався до опорної плити під час торцювання. Щоб компенсувати зношення відрізного круга, обмежувач глибини можна установити глибше. При застосуванні нового відрізного круга обмежувач глибини потрібно обов’язково поставити назад у вихідне

Налаштовуйте обмежувач глибини завжди так, щоб відрізний круг не торкався до опорної плити під час торцювання. – Встановіть електроприлад в робоче положення. (див. «Відпускання фіксації (робоче положення)», стор. 140) –Відпустіть контргайку 25 за допомогою доданого кільцевого гайкового ключа 14 (13 мм). –Взявшись за рукоятку 3, встановіть кронштейн робочого інструмента в необх ідне положення. Кут розпилювання Форма заготовки 0° 45° 125 Ø 100 Ø 110 x 110 82 x 82 180 x 85 90 x 75 130 x 130 75 x 75 OBJ_BUCH-3061-001.book Page 141 Wednesday, December 14, 2016 1:05 PM142 | Українська 1 609 92A 342 | (14.12.16) Bosch Power Tools –Крутіть обмежувач глибини 16 за стрілкою або проти стрілки годинника, щоб головка гвинта торкнулася до

– Повільно підніміть кронштейн робочого інструмента вгору та затягніть контргайку 25. Транспортування – Переносьте електроприлад завжди за ручку для перенесення 18. Для перенесення електроприладу користуйтеся лише транспортним приладдям і ні в якому разі не користуйтеся для цього захисними пристроями. Технічне обслуговування і сервіс Технічне обслуговування і очищення Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Регулярно очищайте вентиляційні отвори електроінструменту м’якою щіточкою. Вентилятор електромотора затягує пил у корпус, сильне накопичення металевого пилу може призвести до електричної небезпеки. В екстремальних умовах застосування за можливістю завжди використовуйте відсмоктувальний пристрій. Часто продувайте вентиляційні щілини та під’єднуйте інструмент через пристрій захисного вимкнення. При обробці металів усередині електроприладу може осідати електропровідний пил. Це може позначитися на захисній ізоляції електроприладу. Техобслуговування та ремонт приладу дозволяється виконувати лише кваліфікованим фахівцям. Лише за таких умов Ваш електроприлад і надалі буде залишатися безпечним. Якщо треба поміняти під’єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек. Маятниковий захисний кожух має завжди вільно пересуватися і самостійно закриватися. З цієї причини завжди тримайте зону навколо маятникового захисного кожуха в чистоті.

Сервіс та надання консультацій щодо використання продукції При всіх запитаннях і при замовленні запчастин, будь ласка, обов’язково зазначайте 10-значний товарний номер, що знаходиться на заводській табличці електроприладу. Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бо

ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.
