KÄYTTÖOHJE GCO 2000 Professional BOSCH

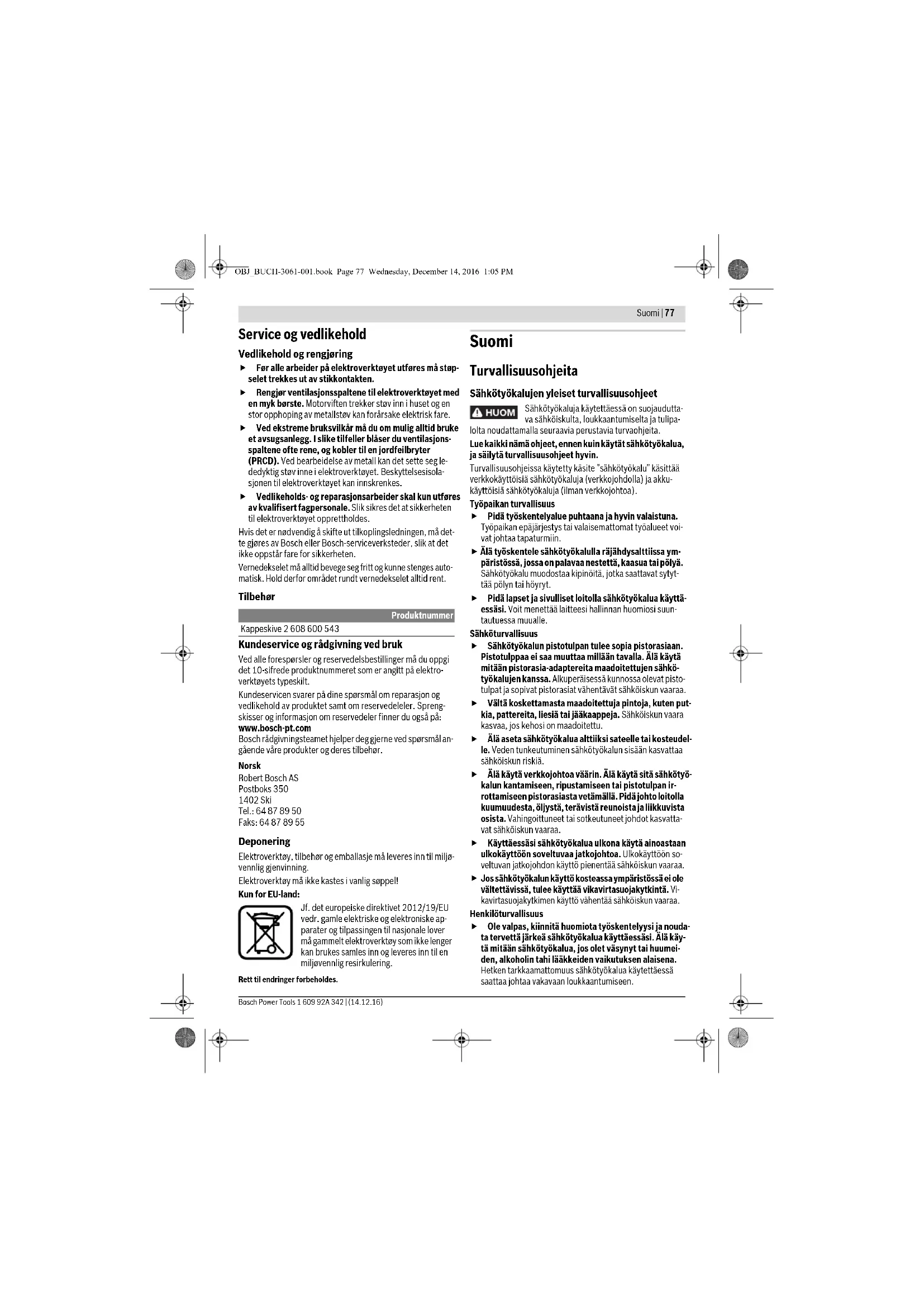

Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vi- kavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja nouda- ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy- tä mitään sähkötyökalua, jos olet väsynyt tai huumei- den, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Produktnummer Kappeskive 2 608 600 543 OBJ_BUCH-3061-001.book Page 77 Wednesday, December 14, 2016 1:05 PM78 | Suomi 1 609 92A 342 | (14.12.16) Bosch Power Tools Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö- kohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulon- suojaimien, riippuen sähkötyökalun lajista ja käyttötavas- ta, vähentää loukkaantumisriskiä. Vältä tahatonta käynnistämistä. Varmista, että sähkö- työkalu on poiskytkettynä, ennen kuin liität sen sähkö- verkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käyn- nistyskytkimen ollessa käyntiasennossa, altistat itsesi on- nettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijait- see laitteen pyörivässä osassa, saattaa johtaa loukkaantu- miseen. Vältä epänormaalia kehon asentoa. Huolehdi aina tuke- vasta seisoma-asennosta ja tasapainosta. Täten voit pa- remmin hallita sähkötyökalua odottamattomissa tilanteis- sa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käyte- tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi- tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jota ei voida käynnistää ja py- säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii- tä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli- sia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristukses- sa sekä, että siinä ei ole murtuneita tai vahingoittunei- ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö- työkalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huo- nosti huolletuista laitteista. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä- viä, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ- olosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh- taa vaarallisiin tilanteisiin. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Katkaisuhiomakoneen turvallisuusohjeet Älä koskaan seiso sähkötyökalun päällä. Voit loukkaan- tua vakavasti, jos sähkötyökalu kaatuu tai jos vahingossa kosketat katkaisulaikkaa. Käytä aina suojakupua. Suojakupu suojaa käyttäjää kat- kaisulaikasta murtuneilta osilta ja katkaisulaikan tahatto- malta kosketukselta. Varmista, että suojus toimii asianmukaisesti ja pystyy liikkumaan vapaasti. Älä koskaan purista suojusta kiinni, sen ollessa auki. Käytä sähkötyökalua ainoastaan kuivaleikkaukseen. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Pidä verkkojohto loitolla pyörivistä vaihtotyökaluista. Verkkojohto voi katketa tai tarttua kiinni. Pidä kahvat kuivina, puhtaina ja vapaana öljystä sekä rasvasta. Rasvaiset, öljyiset kahvat ovat liukkaita ja johta- vat hallinnan menetykseen.

Älä koskaan poista leikkausjätteitä, metallilastuja tms. leikkausalueelta, sähkötyökalun käydessä. Vie aina ensin konevarsi lepoasentoon ja katkaise virta sähkötyökalusta. Vie ainoastaan käynnissä oleva katkaisulaikka työkap- paletta vasten. Muussa tapauksessa on olemassa takais- kun vaara, katkaisulaikan tarttuessa työkappaleeseen. Käytä sähkötyökalua vain, jos työpinta työstettävään työkappaleeseen asti on vapaa säätötyökaluista, me- tallilastuista jne. Pienet metallikappaleet tai muut esi- neet, jotka joutuvat kosketukseen pyörivän katkaisulaikan kanssa voivat osua käyttäjään suurella nopeudella. Kiinnitä aina työstettävä kappale hyvin. Älä työstä työ- kappaleita, jotka ovat liian pieniä kiinnitettäviksi. Etäi- syys kädestäsi pyörivään katkaisulaikkaan on muuten liian pieni. Jos katkaisulaikka jää puristukseen, pysäytä sähkö- työkalu ja odota kunnes katkaisulaikka on pysähtynyt. Älä koskaan koeta poistaa vielä pyörivää katkaisulaik- kaa leikkauksesta, se saattaa aiheuttaa takaiskun. Määrittele ja poista puristukseen joutumisen syy. Älä jarruta katkaisulaikkaa laitteen poiskytkennän jäl- keen painamalla sitä sivuttain. Katkaisulaikka saattaa va- hingoittua, murtua tai aiheuttaa takaiskun. Älä junttaa katkaisulaikkaa väkisin työkappaleeseen äläkä sähkötyökalua käyttäessäsi käytä liikaa painet- ta. Vältä erityisesti katkaisulaikan juuttumista työs- kenneltäessä kulmissa, terävissä reunoissa jne. Jos katkaisulaikka on vaurioitunut väärän käytön seurauksena OBJ_BUCH-3061-001.book Page 78 Wednesday, December 14, 2016 1:05 PMSuomi | 79 Bosch Power Tools 1 609 92A 342 | (14.12.16) siihen voi muodostua halkeamia, jotka ilman ennakkova- roitusta voivat johtaa laikan murtumiseen. Käytä suojausvaatetta. Varo, että lentävät kipinät ei- vät vaaranna muita henkilöitä. Poista palava materiaali lähistöltä. Metallin hionnassa syntyy kipinää. Käytä katkaisuhiomakonetta vain niihin materiaalei- hin, jotka mainitaan kappaleessa ”Määräysten mukai- nen käyttö”. Katkaisuhiomakone saattaa muuten ylikuor- mittua. Älä käytä vaurioituneita, epämuotoisia tai täriseviä katkaisulaikkoja. Vaurioituneet katkaisulaikat aiheutta- vat suuremman kitkan, katkaisulaikan joutumisen puris- tukseen ja takaiskun. Käytä aina oikean kokoisia ja sopivalla kiinnitysreiällä varustettuja katkaisulaikkoja (esim. vinoneliön muo- toinen tai pyöreä). Katkaisulaikat, jotka eivät sovi katkai- suhiomakoneen asennusosiin, pyörivät epäkeskeisesti ja johtavat sahan hallinnan menettämiseen. Älä käytä ketjuteriä tai hammastettuja sahanteriä. Täl- laiset vaihtotyökalut aiheuttavat usein takaiskun tai sähkö- työkalun hallinnan menettämisen. Ota huomioon katkaisulaikan valmistajan käyttöohjeet katkaisulaikan asennuksessa ja käytössä. Sopimatto- mat katkaisulaikat voivat aiheuttaa loukkaantumisia ja joh- taa tarttumiseen, murtumiseen tai takaiskuun. Älä käytä mitään lisälaitteita, joita ei valmistaja ole tar- koittanut tai suositellut nimenomaan tälle sähkötyöka- lulle. Vain se, että pystyt kiinnittämään laitetta sähkötyö- kaluusi ei takaa sen turvallista käyttöä. Älä kosketa katkaisulaikkaa työn jälkeen, ennen kuin se on jäähtynyt. Katkaisulaikka tulee työssä hyvin kuu- maksi. Tarkista verkkojohto säännöllisesti ja anna Bosch-sopi- mushuollon korjata viallinen verkkojohto. Vaihda vau- rioitunut verkkojohto uuteen. Täten varmistat, että säh- kötyökalu säilyy turvallisena. Säilytä sähkötyökalu turvallisessa paikassa, kun sitä ei käytetä. Varastointipaikan tulee olla kuiva ja lukittava. Tämä estää sähkötyökalun vaurioitumisen varastoinnissa ja käytön kokemattomien toimesta. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä. Älä poistu sähkötyökalun luota, ennen kuin se on py- sähtynyt kokonaan. Moottorin sammutuksen jälkeen liik- kuvat vaihtotyökalut voivat aiheuttaa loukkaantumisia. Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn ai- kana. Vahingoittunut johto kasvattaa sähköiskun vaaraa. Tunnusmerkit Jotkut seuraavista merkeistä voivat olla tärkeitä käyttäessäsi sähkötyökaluasi. Opettele merkit ja niiden merkitys. Merkki- en oikea tulkinta auttaa sinua käyttämään sähkötyökaluasi pa- remmin ja turvallisemmin. Tuotekuvaus Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu pöytäkoneena tekemään suoria pitkittäis- ja poikittaisleikkauksia ja 45° jiirikulmaan asti me- talliin, ilman veden käyttöä. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole- vaan sähkötyökalun kuvaan. 1 Käynnistyskytkimen käynnistysvarmistin 2 Käynnistyskytkin 3 Kahva 4 Heilurisuojus 5 Karalukitus 6 Katkaisulaikka 7 Kulmaohjain 8 Lukituskara 9 Pikavapautin 10 Tappikahva 11 Reikiä asennusta varten 12 Pohjalevy 13 Kulmaohjaimen lukitusruuvi Tunnusmerkki Merkitys Pidä kädet loitolla katkaisualueelta sähkötyökalun käydessä. Katkaisulaikkaa kosketettaessa on olemassa loukkaantumisvaara. Käytä kuulonsuojainta. Melu saattaa aiheuttaa kuulon menetystä. Käytä suojalaseja. Käytä pölynsuojanaamaria. Käytä suojakäsineitä. OBJ_BUCH-3061-001.book Page 79 Wednesday, December 14, 2016 1:05 PM80 | Suomi 1 609 92A 342 | (14.12.16) Bosch Power Tools 14 Lenkkiavain (15 mm; 13 mm) 15 Käynnistysvarmistin 16 Syvyydenrajoitin 17 Konevarsi 18 Kuljetuskahva 19 Suojus 20 Kipinäsuojus 21 Työkalukara 22 Kiristyslaippa 23 Aluslaatta 24 Kuusiokantaruuvi 25 Syvyydenrajoittimen vastamutteri Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme. Tekniset tiedot Standardinmukaisuusvakuutus Vakuutamme yksinomaisella vastuulla, että kohdassa ”Tekni- set tiedot” kuvattu tuote vastaa direktiivien 2011/65/EU, 2014/30/EU, 2006/42/EY kaikkia asiaankuuluvia vaatimuk- sia ja direktiiveihin tehtyjä muutoksia ja on seuraavien stan- dardien mukainen: EN 61029-1, EN 61029-2-10, EN 50581. Tekninen tiedosto (2006/42/EY): Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Melu-/tärinätiedot Melun mittausarvot on määritetty EN 61029-2-10 mukaan. Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 100,5 dB(A); äänen tehotaso 113,5 dB(A). Epä- varmuus K=3 dB. Käytä kuulonsuojaimia! Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 61029 mukaan:

Näissä ohjeissa mainittu värähtelytaso on mitattu EN 61029 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös väräh- telyrasituksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huol- lettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvat- taa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkkaa arviointia varten määrätyn työ- aikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käyte- tä. Tämä voi selvästi pienentää koko työaikajakson värähtely- rasitusta. Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihto- työkalujen huolto, käsien pitäminen lämpiminä, työnkulun or- ganisointi. Asennus Vältä sähkötyökalun tahatonta käynnistämistä. Asen- nuksen aikana sekä kaikissa sähkötyökaluun kohdistu- vissa töissä tulee verkkopistotulpan olla irrotettuna pistorasiasta. Vakiovarusteet Poista varovasti kaikki toimitukseen kuuluvat osat pakkauk- sistaan. Poista kaikki pakkausmateriaali sähkötyökalusta ja toimituk- seen kuuluvista lisätarvikkeista. Tarkista ennen sähkötyökalun ensimmäistä käyttöönottoa, että kaikki alla luetellut osat löytyvät: – Katkaisuhiomakone asennetulla katkaisulaikalla – Lenkkiavain 14 Huomio: Tarkista, ettei sähkötyökalussa ole vaurioita. Ennen töiden jatkamista sähkötyökalun kanssa tulee tutkia perusteellisesti, että suojavarusteet ja lievästi vaurioituneet osat toimivat moitteettomasti ja määräyksenmukaisesti. Tar- kista, että liikkuvat osat toimivat moitteettomasti eivätkä ole puristuksessa sekä ettei löydy vaurioituneita osia. Kaikkien osien tulee olla oikein asennettuja ja niiden tulee täyttää kaik- ki moitteettoman toiminnan vaatimat edellytykset. Vaurioituneet suojavarusteet ja osat on asianmukaisesti an- nettava sopimushuollon korjattaviksi tai vaihdettaviksi. Katkaisuhiomakone GCO 2000 Tuotenumero 3 601 L17 ...

Ottoteho W 2000 1650 Tyhjäkäyntikierrosluku min

Paino vastaa EPTA- Procedure 01:2014 kg 18,0 18,0 Suojausluokka /II /II Työkappaleen sallitut mitat (maksimi/minimi) katso sivu 82.Tiedot koskevat 230V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Sopivien katkaisulaikkojen mitat katkaisulaikan maks. halkaisija mm 355 Katkaisulaikan maks. paksuus mm 3 Reiän halkaisija mm 25,4 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-3061-001.book Page 80 Wednesday, December 14, 2016 1:05 PMSuomi | 81 Bosch Power Tools 1 609 92A 342 | (14.12.16) Kiinteä tai joustava asennus Turvallisen käsittelyn varmistamiseksi tulee sähkötyö- kalu ennen käyttöä asentaa tasaiselle ja tukevalle työ- pinnalle (esim. työpenkki). Asennus työtasoon (katso kuva A) – Kiinnitä sähkötyökalu sopivan ruuvikiinnityksen avulla työ- tasoon. Tätä varten ovat reiät 11. Joustava asennus (ei suositella!) Jos poikkeustapauksissa ei olisi mahdollista asentaa sähkö- työkalua kiinteästi työpintaan, voit tilapäisesti asettaa pohja- levyn 12 jalat siihen tarkoitukseen sopivaan alustaan (esim. työpenkki tai tasainen lattia jne.) ruuvaamatta sähkötyökalua kiinni. Työkalunvaihto (katso kuvat B1–B2) Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Käytä karan lukitusta 5 vain työkalukaran 21 ollessa pysähdyksissä. Muussa tapauksessa sähkötyökalu saat- taa vaurioitua. Älä kosketa katkaisulaikkaa työn jälkeen, ennen kuin se on jäähtynyt. Katkaisulaikka tulee työssä hyvin kuu- maksi. Käytä ainoastaan katkaisulaikkoja, joiden suurin sallittu nope- us on yhtä suuri kuin sähkötyökalun tyhjäkäyntikierrosluku tai sitä suurempi. Käytä ainoastaan katkaisulaikkoja, jotka vastaavat tässä käyt- töohjeessa määriteltyjä ominaistietoja, ovat koestettuja EN 12413 mukaan ja vastaavasti merkittyjä. Säilytä käyttämättömät katkaisulaikat suljetussa säiliössä tai alkuperäisessä pakkauksessa. Säilytä katkaisulaikat kyljel- lään. Katkaisulaikan irrotus – Saata sähkötyökalu työasentoon. (katso ”Sähkötyökalun vapautus (työasento)”, sivu 81) – Käännä heilurisuojus 4 taaksepäin vasteeseen asti. – Kierrä kuusiokantaruuvia 24 toimitukseen kuuluvalla lenk- kiavaimella 14 (15 mm) ja paina samanaikaisesti karaluki- tusta 5 kunnes se lukkiutuu. – Pidä karalukitus painettuna ja kierrä irti kuusiokantaruuvi

– Poista aluslaatta 23 ja kiristyslaippa 22. – Poista katkaisulaikka 6. Katkaisulaikan asennus Puhdista tarvittaessa ennen asennusta kaikki asennettavat osat. – Aseta uusi katkaisulaikka työkalukaraan 21 niin, että tarra osoittaa poispäin konevarresta. –Aseta kiristyslaippa 22 aluslaatta 23 ja kuusiokantaruuvi 24 paikoilleen. Paina karalukitusta 5 kunnes se lukkiutuu ja kiristä kuusio- kantaruuvia 24 toimitukseen kuuluvalla lenkkiavaimella

14. (Kiristysvääntömomentti n. 18–20 Nm)

– Vie heilurisuojus 4 hitaasti takaisin alas asti, kunnes katkai- sulaikka on suojassa. – Varmista, että heilurisuojus 4 toimii asianmukaisesti. Tarkista katkaisulaikan asennuksen jälkeen ja ennen käynnis- tämistä, että katkaisulaikka on oikein asennettu ja, että se pystyy kiertymään vapaasti. – Varmista, ettei katkaisulaikka hankaa heilurisuojukseen 4, kiinteään suojukseen 19 tai muihin osiin. – Käytä sähkötyökalua n. 30 sekuntia. Jos tällöin esiintyy huomattavaa värinää, on sähkötyökalu välittömästi sammutettava ja katkaisulaikka on irrotettava ja asennettava uudelleen. Käyttö Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Kuljetusvarmennin (katso kuva C) Kuljetusvarmennin 15 mahdollistaa laitteen helpomman kä- sittelyn siirrettäessä sitä käyttöpaikasta toiseen. Sähkötyökalun vapautus (työasento) – Paina kahvasta 3 konevartta hieman alaspäin käynnistys- varmistimen 15 vapauttamiseksi. – Vedä käynnistysvarmistin 15 kokonaan ulospäin. – Siirrä konevarsi hitaasti ylös. Huomio: Varmista työn aikana, että kuljetusvarmenninta ei ole painettu sisään, muutoin konevartta ei voi kääntää halut- tuun syvyyteen. Sähkötyökalun varmennus (kuljetusasento) – Siirrä konevarsi niin kauas alaspäin, että kuljetusvarmen- nin 15 antaa painaa itsensä sisään. Katso muut kuljetusohjeet sivu 83. Jiirikulman asetus (katso kuva D) Jiirikulmaa voidaan säätää alueella 0°– 45°. Tärkeät asetusarvot on merkitty vastaavin merkein kulmaoh- jaimeen 7. Asennot 0° ja 45° varmistetaan vastaavalla pääte- rajoittimella. – Avaa kulmaohjaimen lukitusruuvit 13 toimitukseen kuulu- valla lenkkiavaimella 14 (15 mm). – Aseta haluttu kulma ja kiristä molemmat lukitusruuvit 13 uudelleen. Kulmaohjaimen siirto (katso kuvat D ja E) Voit siirtää kulmaohjaimen 7 taaksepäin kun haluat katkaista yli 140 mm leveitä työkappaleita. – Kierrä kokonaan ulos lukitusruuvit 13 toimitukseen kuulu- valla lenkkiavaimella 14 (15 mm). – Siirrä kulmaohjain 7 halutulle etäisyydelle yksi tai kaksi po- rausta taaksepäin. – Aseta haluttu kulma ja kiristä molemmat lukitusruuvit 13 uudelleen. Työkappaleen kiinnitys (katso kuva E) Parhaan mahdollisen työskentelyvarmuuden saavuttamiseksi tulee työkappale aina kiinnittää. Älä työstä työkappaleita, jotka ovat liian pieniä kiinnitettäviksi. Pitkät kappaleet tulee tukea vapaasta päästään. OBJ_BUCH-3061-001.book Page 81 Wednesday, December 14, 2016 1:05 PM82 | Suomi 1 609 92A 342 | (14.12.16) Bosch Power Tools – Aseta työkappale kulmaohjainta 7 vasten. – Työnnä kiristyskara 8 työkappaletta vasten ja kiinnitä työ- kappale tappikahvan 10 avulla. Työkappaleen irrotus – Avaa tappikahva 10. –Käännä pikavapautin 9 auki ja vedä kiristyskara 8 irti työ- kappaleesta. Käyttöönotto Ota huomioon verkkojännite! Virtalähteen jännitteen tu- lee vastata laitteen tyyppikilvessä olevia tietoja. Tarkista katkaisulaikka ennen työn aloittamista. Kat- kaisulaikan tulee olla moitteettomasti asennettu ja sen täytyy pystyä pyörimään vapaasti. Suorita vähintään 30 sekunnin koekäyttö ilman kuormaa. Älä käytä vauri- oituneita, epämuotoisia tai täriseviä katkaisulaikkoja. Vaurioituneet katkaisulaikat voivat särkyä palasiksi ja aihe- uttaa loukkaantumisia. Materiaalien, kuten lyijypitoisen pinnoitteen, kivennäisten ja metallin pölyt voivat olla terveydelle haitallisia. Pölyn kosketus tai hengitys saattaa johtaa käyttäjän ja lähistöllä olevien henki- löiden allergisiin reaktioihin ja/tai hengitystiesairauksiin. Määrättyjä metallipölyjä pidetään vaarallisina, etenkin yhdessä seosten kanssa kuten esim. sinkki, alumiini tai kromi. Asbesti- pitoisia aineita saavat käsitellä vain ammattilaiset. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengitys- suojanaamaria. Ota huomioon maassasi voimassaolevat säännökset koskien käsiteltäviä materiaaleja. Pöly, lastut tai työkappaleesta murtuneet osat pohjalevyn 12 aukossa saattavat jumittaa katkaisulaikan. – Pysäytä sähkötyökalu ja irrota pistotulppa pistorasiasta. – Odota, kunnes katkaisulaikka on pysähtynyt kokonaan. – Kallista sähkötyökalua taaksepäin, jotta pienet työkappa- leen osat voivat pudota sitä varten olevasta aukosta. Käytä tarvittaessa sopivaa työkalua poistaaksesi kaikki työkappaleen osat. Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan. Käyttäjän sijainti (katso kuva F) Älä koskaan asetu seisomaan katkaisulaikan suunnas- sa sähkötyökalun eteen, vaan asetu aina sivuttain kat- kaisulaikasta. Jos katkaisulaikka murtuu, on kehosi tällöin paremmin suojattuna mahdollisilta sirpaleilta. Käynnistys ja pysäytys. (katso kuva G) Käynnistä energiansäästön takia sähkötyökalu vain, kun käy- tät sitä. – Paina ensin käynnistysvarmistinta 1 saadaksesi koneen käynnistymään. Paina tämän jälkeen käynnistyskytkintä 2 ja pidä se painet- tuna. Huomio: Turvallisuussyistä laitteen käynnistyskytkintä 2 ei voida lukita, vaan sitä on painettava koko käytön ajan. – Pysäytä sähkötyökalu päästämällä käynnistyskytkin 2 va- paaksi. Pehmeä käynnistys Elektroninen pehmeä käynnistys rajoittaa vääntömomentin käynnistettäessä ja pidentää moottorin käyttöikää. Työskentelyohjeita Yleisiä ohjeita katkaisuhiontaan Älä kosketa katkaisulaikkaa työn jälkeen, ennen kuin se on jäähtynyt. Katkaisulaikka tulee työssä hyvin kuu- maksi. Varmista, että kipinäsuojus 20 on asianmukaisessa asennossa. Metallin hionnassa syntyy kipinöitä. Suojaa katkaisulaikkaa iskuilta, kolhuilta ja rasvalta. Älä paina katkaisulaikkaa sivuttain. Älä kuormita sähkötyökalua niin kovaa, että se pysähtyy. Liian voimakas syöttö alentaa sähkötyökalun tehokkuutta huomattavasti ja lyhentää katkaisulaikan elinikää. Käytä ainoastaan työstettävään materiaaliin soveltuvia katkai- sulaikkoja. Työkappaleen sallitut mitat Suurimmat sallitut työkappaleet: Pienimmät sallitut työkappaleet(= kaikki työkappaleet, joita kiristyskaralla 8 vielä voidaan kiinnittää): Pituus 80 mm Suurin sahaussyvyys (0°/0°): 125 mm Metallin katkaisu – Aseta haluttu jiirikulma. – Kiinnitä työkappale sen mittojen mukaisesti. –Käynnistä sähkötyökalu. – Siirrä konevarsi hitaasti alaspäin kahvalla 3. – Katkaise työkappale tasaisesti syöttäen. – Pysäytä sähkötyökalu ja odota, kunnes katkaisulaikka on pysähtynyt kokonaan. – Siirrä konevarsi hitaasti ylös. Jiirikulma Työkappaleen muoto 0° 45° 125 Ø 100 Ø 110 x 110 82 x 82 180 x 85 90 x 75 130 x 130 75 x 75 OBJ_BUCH-3061-001.book Page 82 Wednesday, December 14, 2016 1:05 PMΕλληνικά | 83 Bosch Power Tools 1 609 92A 342 | (14.12.16) Syvyydenrajoittimen asetus (katso kuva H) Syvyydenrajoitin 16 on tehtaalla asetettu niin, että uusi 355 mm- katkaisulaikka ei kosketa pohjalevyä katkaisussa. Katkaisulaikan kulumisen tasaamiseksi, voidaan syvyydenra- joitin asettaa syvemmälle. Uutta katkaisulaikkaa asennettaessa, tulee tällöin syvyyden- rajoitin aina palauttaa alkuperäiseen asentoon. Aseta aina syvyydenrajoitin niin, ettei katkaisulaikka leikattaessa kosketa pohjalevyä. – Saata sähkötyökalu työasentoon. (katso ”Sähkötyökalun vapautus (työasento)”, sivu 81) – Avaa vastamutteri 25 toimitukseen kuuluvalla lenkkiavai- mella 14 (13 mm). – Käännä konevarsi kahvasta 3 haluttuun asentoon. – Kierrä syvyydenrajoitinta 16 myötä- tai vastapäivään, kun- nes ruuvin kanta koskettaa koteloa. – Vie konevarsi hitaasti ylöspäin ja kiristä vastamutteri 25. Kuljetus – Kanna aina sähktyökalua kuljetuskahvasta 18. Käytä sähkötyökalun kuljetuksessa vain kuljetuslait- teita, älä koskaan suojalaitetta. Hoito ja huolto Huolto ja puhdistus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Puhdista säännöllisesti sähkötyökalusi tuuletusaukko pehmeällä harjalla. Moottorituuletin imee pölyä koteloon ja metallipölyn voimakas kasaantuma saattaa johtaa säh- köiseen vaaraan. Käytä vaativissa käyttöolosuhteissa mahdollisuuksien mukaan aina imulaitetta. Puhalla tuuletusaukot puh- taiksi tihein välein ja kytke eteen vikavirtasuojakytkin (PRCD). Metallia työstettäessä sähkötyökalun sisälle saat- taa kerääntyä sähköä johtavaa pölyä. Sähkötyökalun suo- jaeristys saattaa heikentyä. Jätä huolto- ja korjaustyöt vain koulutetun ammatti- henkilön suoritettaviksi. Täten varmistat, että sähkötyö- kalu säilyy turvallisena. Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit- taa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvalli- suuden vaarantamisen välttämiseksi. Heilurisuojuksen tulee aina voida liikkua vapaasti ja sulkeutua itsestään. Pidä sen tähden aina aluetta heilurisuojuksen ym- pärillä puhtaana. Lisätarvikkeet Asiakaspalvelu ja käyttöneuvonta Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka löytyy laitteen mallikilvestä. Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektro- niikkalaitteita koskevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan tulee käyttökelvotto- mat sähkötyökalut kerätä erikseen ja toimit- taa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään.
