MANUAL DE UTILIZARE GCO 2000 Professional BOSCH

Райымбек данғылы Коммунальная көшесінің бұрышы, 169/1 Тел.: +7 (727) 232 37 07 Факс: +7 (727) 233 07 87 E-Mail: info.powertools.ka@bosch.com Ресми сайты: www.bosch.kz; www.bosch-pt.kz Кәдеге жарату Электр құралдар, жабдықтар және бумаларын айналаны қорғайтын кәдеге жаратуға апару қажет. Электр құрлдарды үй қоқысына тастамаңыз! Тек қана ЕО елдері үшін: Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және оның ұлттық заңдарда орындалуы бойынша басқа пайдаланып болмайтын электр құралдар бөлек жиналып кәдеге жаратылуы қажет. Техникалық өзгерістер енгізу құқығы сақталады. Română Instrucţiuni privind siguranţa şi pro- tecţia muncii Indicaţii generale de avertizare pentru scule elec- trice Pentru a vă proteja împotriva electrocută- rii, vătămărilor corporale şi pentru a redu- ce pericolul de incendiu, în timpul utilizării sculelor electrice trebuie respectate următoarele măsuri de bază privind sigu- ranţa. Citiţi toate instrucţiunile înainte de a folosi această sculă electrică şi păstraţi în condiţii bune instrucţiunile de sigu- ranţă. Termenul de „sculă electrică“ utilizat în instrucţiunile de sigu- ranţă se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimetare). Siguranţa la locul de muncă Menţineţi-vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. Nu lucraţi cu scula electrică în mediu cu pericol de ex- plozie, în care există lichide, gaze sau pulberi inflama- bile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. Nu permite ţi accesul copiilor şi al altor persoane în tim- pul utilizării sculei electrice. Dacă vă este distrasă aten- ţia puteţi pierde controlul asupra maşinii. Siguranţă electrică Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiţi fişe adaptoare la sculele electri- ce legate la pământ de protecţie. Ştecherele nemodifica- te şi prizele corespunzătoare diminuează riscul de electro- cutare. Evitaţi contactul corporal cu suprafeţe legate la pă- mânt ca ţevi, instalaţii de încălzire, sobe şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ. Feriţi maşina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică măreşte riscul de electrocutare. Nu schimbaţi destinaţia cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pen- tru a trage ştecherul afară din priză. Feriţi cablul de căl- dură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. Atunci când lucraţi cu o sculă electrică în aer liber, folo- siţi numai cabluri prelungitoare adecvate şi pentru me- diul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. Өнім нөмірі Кесу дискісі 2 608 600 543 OBJ_BUCH-3061-001.book Page 150 Wednesday, December 14, 2016 1:05 PMRomână | 151 Bosch Power Tools 1 609 92A 342 | (14.12.16) Atunci când nu poate fi evitată utilizarea sculei electri- ce în mediu umed, folosiţi un întrerupător automat de protecţie împotriva tensiunilor periculoase. Între- buinţarea unui întrerupător automat de protecţie împotri- va tensiunilor periculoase reduce riscul de electrocutare. Siguranţa persoanelor Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţi- onal atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamen- telor. Un moment de neatenţie în timpul utilizării maşinii poate duce la răniri grave. Purtaţi echipament personal de protecţie şi întotdeau- na ochelari de protecţie. Purtarea echipamentului perso- nal de protecţie, ca masca pentru praf, încălţăminte de si- guranţă antiderapantă, casca de protecţie sau protecţia auditiv ă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acu- mulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi-vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. Înainte de pornirea sculei electrice îndepărtaţi dispozi- tivele de reglare sau cheile fixe din aceasta. Un dispozi- tiv sau o cheie lăsată într-o componentă de maşină care se roteşte poate duce la răniri. Evitaţi o ţinută corporală nefirească. Adoptaţi o poziţie stabilă şi men ţineţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcă- minte largă sau podoabe. Feriţi părul, îmbrăcămintea şi mănuşile de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele afla- te în mişcare. Dacă pot fi montate echipamente de aspirare şi colec- tare a prafului, asiguraţi-vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspi- rare a prafului poate duce la reducerea poluării cu praf. Utilizarea şi manevrarea atentă a sculelor electrice Nu suprasolicitaţi maşina. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în do- meniul de putere indicat. Nu folosiţ i scula elecrică dacă aceasta are întrerupăto- rul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune maşina la o parte. Această măsu- ră de prevedere împiedică pornirea involuntară a sculei electrice.

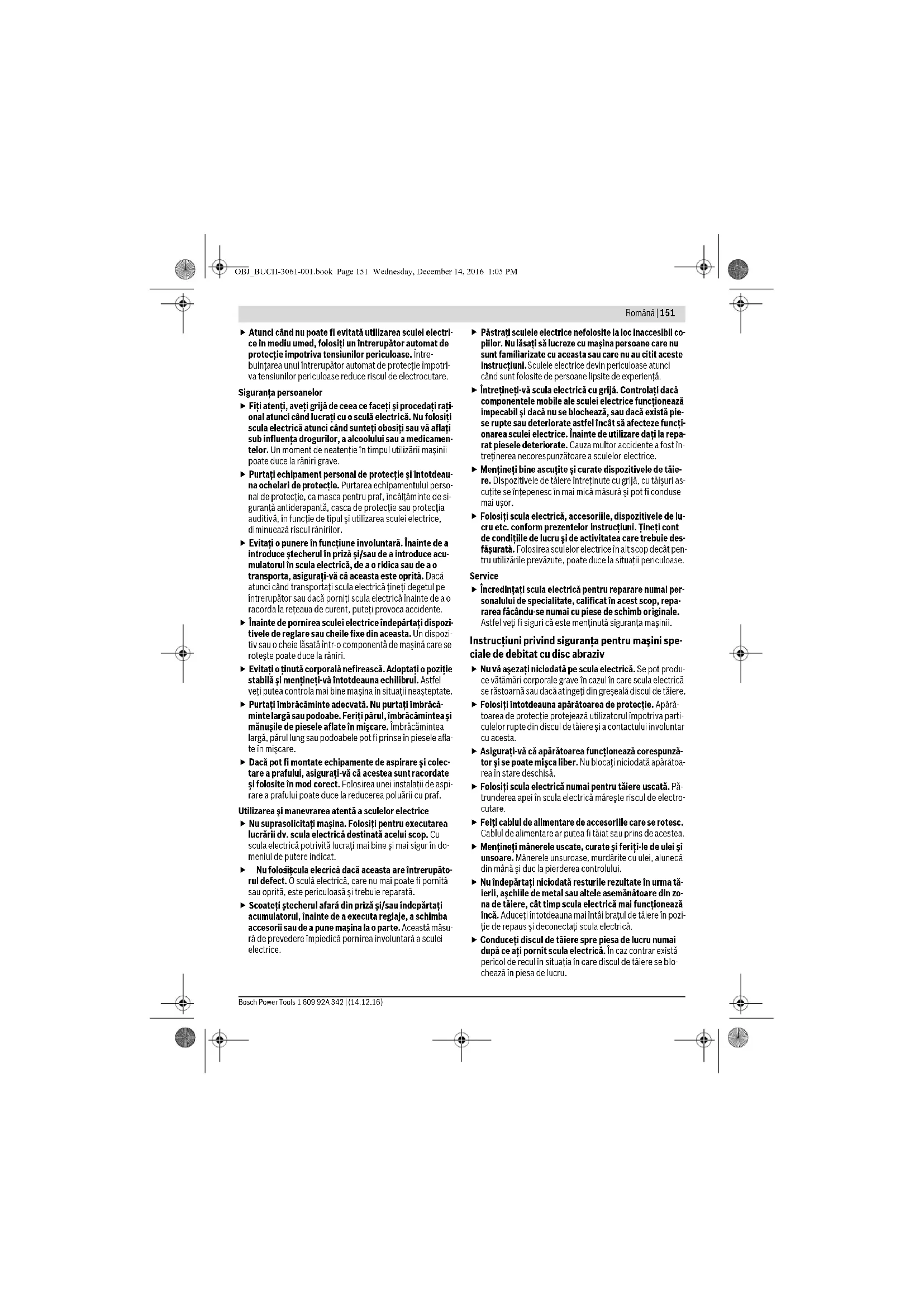

Păstraţi sculele electrice nefolosite la loc inaccesibil co- piilor. Nu lăsaţi să lucreze cu maşina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experienţă. Întreţineţi-vă scula electrică cu grijă. Controlaţi dacă componentele mobile ale sculei electrice funcţionează impecabil şi dacă nu se blochează, sau dacă există pie- se rupte sau deteriorate astfel încât să afecteze funcţi- onarea sculei electrice. Înainte de utilizare daţi la repa- rat piesele deteriorate. Cauza multor accidente a fost în- treţinerea necorespunzătoare a sculelor electrice. Menţineţi bine ascuţite şi curate dispozitivele de tăie- re. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri as- cuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. Folosiţi scula electrică, accesoriile, dispozitivele de lu- cru etc. conform prezentelor instrucţiuni. Ţineţi cont de condiţiile de lucru şi de activitatea care trebuie des- făşurată. Folosirea sculelor electrice în alt scop decât pen- tru utilizările prevăzute, poate duce la situaţii periculoase. Service Încredinţaţi scula electrică pentru reparare numai per- sonalului de specialitate, calificat în acest scop, repa- rarea făcându-se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa maşinii. Instrucţiuni privind siguranţa pentru maşini spe- ciale de debitat cu disc abraziv Nu vă aşezaţi niciodată pe scula electrică. Se pot produ- ce vătămări corporale grave în cazul în care scula electrică se răstoarnă sau dacă atingeţi din greşeală discul de tăiere. Folosiţi întotdeauna apărătoarea de protecţie. Apără- toarea de protecţie protejează utilizatorul împotriva parti- culelor rupte din discul de tăiere şi a contactului involuntar cu acesta. Asiguraţi-vă că apărătoarea funcţionează corespunză- tor şi se poate mişca liber. Nu blocaţi niciodată apărătoa- rea în stare deschisă. Folosiţi scula electrică numai pentru tăiere uscată. Pă- trunderea apei în scula electrică măreşte riscul de electro- cutare. Feiţi cablul de alimentare de accesoriile care se rotesc. Cablul de alimentare ar putea fi tăiat sau prins de acestea. Menţineţi mânerele uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele unsuroase, murdărite cu ulei, alunecă din mână şi duc la pierderea controlului. Nu îndepărtaţi niciodată resturile rezultate în urma tă- ierii, aşchiile de metal sau altele asemănătoare din zo- na de tăiere, cât timp scula electrică mai funcţionează încă. Aduceţi întotdeauna mai întâi braţul de tăiere în pozi- ţie de repaus şi deconectaţi scula electrică. Conduceţi discul de tăiere spre piesa de lucru numai după ce aţi pornit scula electrică. În caz contrar există pericol de recul în situaţia în care discul de tăiere se blo- chează în piesa de lucru. OBJ_BUCH-3061-001.book Page 151 Wednesday, December 14, 2016 1:05 PM152 | Română 1 609 92A 342 | (14.12.16) Bosch Power Tools Utilizaţi scula electrică numai după ce aţi eliberat su- prafaţa de lucru până la piesa de prelucrat, de cheile de reglare, aşchiile de metal etc. Piesele mici de metal sau alte obiecte care vin în contact cu discul de tăiere care se roteşte pot izbi utilizatorul cu o viteză mare. Fixaţi întotdeauna ferm piesa de prelucrat. Nu prelu- craţi piese care sunt prea mici pentru a putea fi fixate ferm. În caz contrar, distanţa dintre mâna dumneavoastră şi discul de tăiere care se roteşte ar fi prea mică. Dacă discul de tăiere se blochează, deconectaţi scula electrică şi aşteptaţi până când discul de tăiere se opreşte complet. Nu încercaţi niciodată să extrageţi din tăietură discul de tăiere care se roteşte, în caz con- trar putându-se produce recul. Stabiliţi şi îndepărtaţi ca- uza blocajului. După deconectarea sculei electrice nu frânaţi discul de tăiere prin contrapresări laterale. Discul de tăiere se poate deteriora, rupe sau cauza recul. Nu înfigeţi cu forţa discul de tăiere în piesa de lucru, nu exercitaţi o presiune prea mare asupra acestuia în mo- mentul utilizării sculei electrice. Evitaţi mai ales bloca- rea discului de tăiere la prelucrarea colţurilor, muchii- lor ascuţite, etc. În cazul în care discul de tăiere se deteri- orează în urma unei utilizări defectuoase, se pot forma fi- suri, care provoacă, fără avertizări prealabile, ruperea dis- cului. Purtaţi un şorţ de lucru. Aveţi grijă să nu puneţi în peri- col persoane din cauza degajării şi împrăştierii scânte- ilor. Îndepărtaţi materialele inflamabile din zonele în- vecinate. La şlefuirea metalelor se degajă scântei. Folosiţi maşina specială de debitat cu disc abraziv nu- mai pentru materialele specificate la paragraful Utiliza- re conform destinaţiei. În caz contrar maşina specială de debitat cu disc abraziv ar putea fi suprasolicitată. Nu folosiţi discuri de tăiere deteriorate, deformate sau care vibrează. Discurile de tă iere deteriorate provoacă o frecare sporită, blocarea discului de tăiere şi recul. Folosiţi întotdeauna discuri de tăiere de dimensiunile corecte şi cu orificiu de prindere potrivit (de ex. rombo- idal sau rotund). Discurile de tăiere care nu pot fi fixate strâns în piesele de montaj ale maşinii de debitat cu disc abraziv, se rotesc neuniform şi duc la pierderea controlu- lui. Nu folosiţi pânze de ferăstrău pentru lemn sau pânze dinţate. Asemenea dispozitive de lucru provoacă frecvent recul sau duc la pierderea controlului asupra sculei electri- ce. Respectaţi instrucţiunile de folosire ale producătorului discurilor de tăiere cu privire la montarea şi utilizarea acestora. Discurile de tăiere nepotrivite pot duce la răniri cauzând de asemeni şi blocaje, ruperea discului sau recul. Nu folosiţi accesorii care nu sunt prevăzute şi recoman- date în mod special de către producător pentru această sculă electrică. Faptul în sine că accesoriul respectiv poa- te fi montat pe scula dumneavoastră electrică nu garantea- ză în niciun caz utilizarea lui sigură. După terminarea lucrului, nu atingeţi discul de tăiere înainte de a se fi răcit. Discul de t ăiere se înfierbântă pu- ternic în timpul lucrului. Verificaţi regulat cablul şi nu permiteţi repararea ca- blului deteriorat decât la un atelier service autorizat de asistenţă tehnică post-vânzări pentru scule electrice Bosch. Înlocuiţi cablurile prelungitoare defecte. În acest fel va putea fi garantată menţinerea siguranţei sculei electrice. Depozitaţi scula electrică în condiţii de siguranţă atunci când nu o folosiţi. Locul de depozitare trebuie să fie uscat şi să se poată încuia. Astfel va fi împiedicată de- teriorarea sculei electrice în urma depozitării sau manevra- rea acesteia de către persoane lipsite de experienţă. Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispo- zitive de prindere sau într-o menghină este ţinută mai sigur decât cu mâna dumneavoastră. Nu lăsaţi niciodată scula electrică din mână, înainte de a se fi oprit complet din funcţionare. Accesoriile care se mai rotesc din iner ţie, după oprirea sculei electrice, pot provoca răniri. Nu folosiţi scula electrică dacă are cablul deteriorat. Nu atingeţi cablul deteriorat şi trageţi ştecherul de alimen- tare afară din priză dacă cablul se deteriorează în tim- pul lucrului. Cablurile deteriorate măresc riscul de elec- trocutare. Simboluri Simbolurile care urmează pot fi importante pentru utilizarea sculei dumneavoastră electrice. Vă rugăm să reţineţi simbolu- rile şi semnificaţia acestora. Interpretarea corectă a simbolu- rilor vă ajută să utilizaţi mai bine şi mai sigur scula electrică. Simbol Semnificaţie Nu ţineţeţi mâinile în zona de tăiere în timpul funcţionării sculei electrice. În caz de contact cu discul de tăiere există pericol de rănire. Purtaţi aparat de protecţie auditivă. Zgomotul poate provoca pierderea au- zului. Purtaţi ochelari de protecţie. Purtaţi mască de protecţie împotriva prafului. OBJ_BUCH-3061-001.book Page 152 Wednesday, December 14, 2016 1:05 PMRomână | 153 Bosch Power Tools 1 609 92A 342 | (14.12.16) Descrierea produsului şi a performan- ţelor Citiţi toate indicaţiile de avertizare şi in- strucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Utilizare conform destinaţiei Scula electrică este destinată executării cu ajutorul discurilor de tăiere, în regim staţionar, de tăieri longitudinale şi trans- versale drepte şi înclinate într-un unghi de până la 45° în ma- teriale metalice, fără a se folosi apă. Elemente componente Numerotarea elementelor componente se referă la schiţele sculei electrice de la paginile grafice. 1 Blocaj de conectare pentru întrerupătorul pornit/oprit 2 Întrerupător pornit/oprit 3 Mâner 4 Apărătoare-disc 5 Dispozitiv de blocare ax 6 Disc de tăiere 7 Limitator unghiular 8 Ax de blocare 9 Dispozitiv de deblocare rapidă 10 Mâner ax 11 Găuri pentru montaj 12 Placă de bază 13 Şurub de fixare pentru limitatorul unghiular 14 Cheie inelară (15 mm; 13 mm) 15 Dispozitiv de siguranţă pentru transport 16 Limitator de reglare a adâncimii 17 Braţ de tăiere 18 Mâner de transport 19 Apărătoare 20 Apărătoare împotriva scânteilor 21 Axul sculei 22 Flanşă de strângere 23 Şaibă suport 24 Şurub cu cap hexagonal 25 Contrapiuliţa limitatorului de reglare a adâncimii Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de livra- re standard. Puteţi găsi accesoriile complete în programul nostru de accesorii. Date tehnice Informaţie privind zgomotul/vibraţiile Valorile zgomotului emis au fost determinate conform EN 61029-2-10. Nivelul presiunii sonore evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 100,5 dB(A); nivel putere sonoră 113,5 dB(A). Incertitudine K=3 dB. Purtaţi aparat de protecţie auditivă! Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN 61029:

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 61029 şi poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a so- licitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreţine- re satisfăcătoare, nivelul vibraţiilor se poate abate de la valoa- rea specificată. Aceasta poate amplifica considerabil solicita- rea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula electrică este de- conectată sau funcţionează, dar nu este utilizată efectiv. A- ceastă metodă de calcul ar putea duce la reducerea conside- rabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: în- treţinerea sculei electrice şi a accesoriilor, menţinerea căldu- rii mâinilor, organizarea proceselor de muncă. Purtaţi m ănuşi de protecţie. Simbol Semnificaţie Maşină specială de debitat cu disc abraztiv GCO 2000 Număr de identificare 3 601 L17 ...

Putere nominală W 2000 1650 Turaţie la mersul în gol rot./min 3500 3500 Pornire lentă

Greutate conform EPTA- Procedure 01:2014 kg 18,0 18,0 Clasa de protecţie /II /II Dimensiuni admise pentru piesele de lucru (maxime/minime) vezi pagina 156. Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite şi al unor modele de execuţie specifice anu- mitor ţări, aceste speificaţii pot varia. Dimensiunile discurilor de tăiere adecvate Diametru maxim disc de tăiere mm 355 Grosime maximă disc de tăiere mm 3 Diametru orificiu de prindere mm 25,4 OBJ_BUCH-3061-001.book Page 153 Wednesday, December 14, 2016 1:05 PM154 | Română 1 609 92A 342 | (14.12.16) Bosch Power Tools Declaraţie de conformitate Declarăm pe proprie răspundere că produsul descris la para- graful „Date tehnice“ corespunde tuturor dispoziţiilor rele- vante ale Directivelor 2011/65/UE, 2014/30/UE, 2006/42/CE inclusiv modificărilor acestora şi este în confor- mitate cu următoarele standarde: EN 61029-1, EN 61029-2-10, EN 50581. Documentaţie tehnică (2006/42/CE) la: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montare Evitaţi pornirea involuntară a sculei electrice. În timpul montării şi al intervenţiilor asupra sculei electrice nu este permis ca ştecherul acesteia să fie introdus în pri- za de curent. Set de livrare Scoateţi cu grijă din ambalaj piesele din setul de livrare. Îndepărtaţi toate materialele de ambalaj de pe scula electrică şi de pe accesoriile din setul de livrare. Înainte de prima punere în funcţiune a sculei electrice verifi- caţi dacă toate piesele enumerate mai jos sunt cuprinse în se- tul de livrare: –Maşină specială de debitat cu disc abraziv, cu disc de tăie- re montat – Cheie inelară 14 Indicaţie: Verificaţi scula electrică cu privire la eventuale de- teriorări. Înainte de a folosi mai departe scula electrică trebuie să exa- minaţi atent funcţionarea impecabilă şi conform destinaţiei a echipamentelor de protecţie sau a componentelor uşor dete- riorate. Verificaţi dacă componentele mobile funcţionează im- pecabil şi nu se blochează, sau dacă nu există componente deteriorate. Toate componentele trebuie să fie montate co- rect şi să respecte toate condiţiile pentru a asigura funcţiona- rea impecabilă a sculei electrice. Dispozitivele de protecţie şi componentele dispozitivelor de protecţ ie deteriorate trebuie reparate în mod corespunzător sau schimbate la un atelier de specialitate autorizat. Montare staţionară sau flexibilă Pentru garantarea manevrării în condiţii de siguranţă, înainte de utilizare scula electrică trebuie montată pe o suprafaţă de lucru plană şi stabilă (de ex. un banc de lu- cru). Montare pe o suprafaţă de lucru (vezi figura A) –Fixaţi scula electrică cu şuruburi corespunzătoare pe su- prafaţa de lucru. În acest scop sunt prevăzute găurile 11. Montare flexibilă (nu este recomandată!) Dacă, în cazuri excepţionale, nu este posibil montajul fix al sculei electrice pe o suprafaţă de lucru, puteţi aşeza pentru susţinere, picioarele plăcii de bază 12 pe o suprafaţă adecva- tă (de ex. banc de lucru, podea plană, etc.), fără a fixa prin în- şurubare scula electrică. Schimbarea accesoriilor (vezi figurile B1–B2) Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Acţionaţi dispozitivul de blocare a axului 5 numai când arborele sculei 21 se află în repaus. În caz contrar scula electrică s-ar putea deteriora. După terminarea lucrului, nu atingeţi discul de tăiere înainte de a se fi răcit. Discul de tăiere se înfierbântă pu- ternic în timpul lucrului. Folosiţi numai discuri de tăiere a căror viteză mximă admisă este egală sau mai mare decât turaţia de mers în gol a sculei dumneavoaetră electrice. Folosiţi numai discuri de tăiere care corespund datelor carac- teristice specificate în prezentele instrucţiuni de folosire şi ca- re au fost verificate şi marcate potrivit EN 12413. Depozitaţi discurile de tăiere nefolosite într-un recipient în- chis sau în ambalajul original.Stivuiţi discurile de tăiere în po- ziţie culcată. Demontarea discului de tăiere –Aduceţi scula electrică în poziţie de lucru. (vezi „Debloca- rea sculei electrice (pozi ţie de lucru)“, pagina 155) –Basculaţi spre spate apărătoarea-disc 4 până la punctul de oprire. –Răsuciţi şurubul cu cap hexagonal 24 folosind cheia inelară 14 (15 mm) din setul de livrare şi apăsaţi concomitent dis- pozitivul de blocare a axului 5 până se înclichetează. –Menţineţi apăsat dispozitivul de blocare a axului şi deşuru- baţi şurubul cu cap hexagonal 24. –Scoateţi şaiba suport 23 şi flanşa de strângere 22. –Extrageţi discul de tăiere 6. Montarea discului de tăiere Dacă este necesar, înainte de montare, curăţaţi toate piesele ce urmează a fi montate. –Puneţi discul de tăiere nou pe arborele sculei 21, astfel în- cât eticheta să arate spre partea opusă sculei. –Montaţi flanşa de strângere 22, şaiba suport 23 şi şurubul cu cap hexagonal 24. Apăsaţ i dispozitivul de blocare ax 5 până când acesta se în- clichtează şi strângeţi bine şurubul cu cap hexgonal 24 cu cheia inelară 14 din setul de livrare. (moment de strângere aprox. 18–20 Nm) – Coborâţi complet, lent, apărătoarea-disc 4, până când dis- cul de tăiere va fi acoperit. –Asiguraţi-vă că apărătoarea-disc 4 funcţionează corespun- zător. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-3061-001.book Page 154 Wednesday, December 14, 2016 1:05 PMRomână | 155 Bosch Power Tools 1 609 92A 342 | (14.12.16) După montarea discului de tăiere cât şi înainte de pornire, ve- rificaţi dacă discul a fost montat corect şi dacă se poate roti li- ber. – Asiguraţi-vă că discul de tăiere nu freacă apărătoarea-disc 4, apărătoarea de protecţie fixă 19 sau alte piese compo- nente. –Puneţi în funcţiune scula electrică timp de aprox. 30 se- cunde. Dacă apar vibraţii puternice, opriţi imediat scula electrică şi demontaţi, apoi montaţi din nou la loc discul de tăiere. Funcţionare Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Dispozitiv de siguranţă la transport (vezi figura C) Dispozitivul de siguranţă la transport 15 permite manevrarea mai uşoară a sculei electrice în timpul transportului către dife- rite puncte de lucru. Deblocarea sculei electrice (poziţie de lucru) – Împingeţi puţin în jos braţul de tăiere acţionând mânerul 3, pentru a elibera dispozitivul de siguranţă pentru transport

–Trageţi complet afară dispozitivul de siguranţă la transport

– Ridicaţi lent braţul de tăiere. Indicaţie: În timpul lucrului aveţi grijă ca dispozitivul de sigu- ranţă la transport să fie apăsat spre interior, altfel braţul de tă- iere nu va putea fi basculat până la adâncimea dorită. Asigurarea sculei electrice (poziţie de transport) – Coborâţi braţul maşinii până când dispozitivul de siguranţă la transport 15 va putea fi împins complet înăuntru. Alte indicaţii privind transportul vezi pagina 156. Reglarea unghiului de înclinare (vezi figura D) Unghiul de înclinare poate fi reglat într-un domeniu de 0° până la 45°. Valorile de reglare importante sunt evidenţiate prin marcaje corespunzătoare pe limitatorul unghiular 7. Poziţiile 0° şi 45° sunt asigurate prin opritori finali. –Slăbiţi şuruburile de fixare 13 ale limitatorului unghiular cu cheia inelară 14 (15 mm) din setul de livrare. –Reglaţi unghiul dorit şi strângeţi din nou ferm ambele şuru- buri de fixare 13. Deplasarea limitatorului unghiular (vezi figura D şi E) Puteţi deplasa spre spate limitatorul unghiular 7, în cazul în care doriţi să tăiaţi piese de lucru cu o lăţime mai mare de 140 mm. – Deşurubaţi complet şuruburile de fixare 13 cu cheia inela- ră 14 (15 mm) din setul de livrare. –Deplasaţi limitatorul unghiular 7 la distanţa dorită, cu una sau două găuri spre spate. –Reglaţi unghiul dorit şi strângeţi din nou ferm ambele şuru- buri de fixare 13. Fixarea piesei de lucru (vezi figura E) Pentru garantarea unei siguranţe optime de lucru, piesa de lu- cru trebuie întotdeauna bine fixată. Nu prelucraţi niciodată piese care sunt prea mici pentru a pu- tea fi fixate. Piesele lungi trebuie sprijinite sau proptite la capătul liber. –Sprijiniţi piesa de lucru pe limitatorul unghiular 7. – Împingeţi axul de blocare 8 sprijinindu-l pe piesa de lucru şi fixaţi ferm piesa de lucru acţionând mânerul de ax 10. Desprinderea piesei de lucru –Slăbiţi mînerul de ax 10. –Deschideţi dispozitivul de deblocare rapidă 9 şi trageţi axul de blocare 8 îndepărtându-l de piesa de lucru. Punere în funcţiune Ţineţi seama de tensiunea reţelei de alimentare! Tensi- unea sursei de curent trebuie să coincidă cu datele de pe plăcuţa indicatoare a tipului sculei electrice. Verificaţi disul de tăiere înainte de utiizare. Discul de tăiere trebuie să fie montat impecabil şi să se poată roti liber. Efectuaţi o probă funcţională fără sarcină, de cel puţin 30 secunde. Nu întrebuinţaţi discuri de tăiere de- formate sau care vibrează. Discurile de tăiere deteriorate se pot rupe şi provoca răniri. Pulberile de materiale precum vopsele pe bază de plumb, mi- nerale şi metale pot fi nocive. Atingerea sau inhalarea acestor pulberi poate provoca reacţii alergice şi/sau îmbolnăviri ale căilor respiratorii, utilizatorului sau persoanelor aflate în preajmă. Anumite pulberi metalice sunt considerate a fi periculoase, în special cele de aliaje ca de exemplu cele pe bază de zinc, alu- miniu sau crom. Materialele care conţin azbest nu pot fi prelu- crate decât de către specialişti. –Asiguraţi buna ventilaţie a locului de muncă. –Este recomandabil să se utilizeze o masc ă de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoare la materialele de prelucrat. Discul de tăiere poate fi blocat de praf, aşchii sau fragmente din piesa de lucru acumulate în degajarea plăcii de bază 12. –Opriţi scula electrică şi scoateţi ştecherul de la reţea afară din priză. –Aşteptaţi până când discul de tăiere se opreşte complet. –Basculaţi scula electrică spre spate, pentru a nu permite căderea micilor fragmente desprinse din piesa de lucru prin deschiderea prevăzută în acest scop. Utilizaţi, dacă este necesar, o unealtă adecvată pentru a în- depărta toate fragmentele desprinse din piesa de lucru. Evitaţi acumulările şi depunerile de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă. Poziţia operatorului (vezi figura F) Nu vă poziţionaţi niciodată pe aceeaşi linie cu discul de tăiere, în fa ţa sculei electrice, ci întotdeauna lateral fa- ţă de discul de tăiere. În cazul ruperii discului de tăiere corpul dumneavoastră va fi astfel mai bine protejat de eventualele fragmente desprinse din acesta. OBJ_BUCH-3061-001.book Page 155 Wednesday, December 14, 2016 1:05 PM156 | Română 1 609 92A 342 | (14.12.16) Bosch Power Tools Pornire şi oprire (vezi figura G) Pentru a economisi energie, ţineţi scula electrică pornită nu- mai atunci când o folosiţi. –Pentru punerea în funcţiune apăsaţi mai întâi blocajul de conectare 1. În continuare apăsaţi întrerupătorul pornit/oprit 2 şi ţineţi- l apăsat. Indicaţie: Din considerente privind siguranţa, întrerupătorul pornit/oprit 2 nu poate fi blocat, ci trebuie apăsat neîntre- rupt, în timpul funcţionării ferăstrăului. –Pentru oprirea sculei electrice eliberaţi întrerupătorul por- nit/oprit 2. Pornire lentă Dispozitivul electronic de pornire lină limitează cuplul motor în momentul pornirii, prelungind astfel durata de viaţă a moto- rului. Instrucţiuni de lucru Instrucţiuni generale privind debitarea cu disc abraziv După terminarea lucrului, nu atingeţi discul de tăiere înainte de a se fi răcit. Discul de tăiere se înfierbântă pu- ternic în timpul lucrului. Asiguraţi-vă că apărătoarea împotriva scânteilor 20 es- te montată corespunzător. La şlefuirea metalelor se de- gajă scântei. Feriţi discul de tăiere de lovituri, şocuri şi unsoare. Nu expu- neţi discul de tăiere unor presiuni laterale. Nu solicitaţi scula electrică atât de puternic încât aceasta să se oprească din funcţionare. Un avans prea puternic reduce considerabil randamentul scu- lei electrice şi diminuează durata de viaţă a discului de tăiere. Folosiţi numai discuri de tăire adecvate pentru materialul de prelucrat. Dimensiuni admise pentru piesele de lucru Dimensiuni maxime piese de lucru: Dimensiuni minime piese de lucru(= toate piesele de lucru care pot fi fixate ferm suplimentar cu axul de blocare 8): lungime 80 mm Adâncime de tăiere max. (0°/0°): 125 mm Tăierea metalului –Reglaţi unghiul de înclinare dorit. –Fixaţi prin strângere piesa de lucru în funcţie de dimensiu- nile acesteia. –Porniţi scula electrică. – Coborâţi lent braţul de tăiere acţionând mânerul 3. –Tăiaţi piesa de lucru cu un avans uniform. – Deconectaţi scula electrică şi aşteptaţi până când discul de tăiere se opreşte complet. –Ridicaţi lent braţul maşinii. Ajustarea limitatorului de reglare a adâncimii (vezi figura H) Limitatorul de reglare a adâncimii 16 este astfel ajustat din fa- brică încât un disc de tăiere nou de 355 mm să nu atingă placa de bază în timpul debitării. Pentru a compensa uzura discului de tăiere, limitatorul de re- glare a adâncimii poate fi coborât mai jos. După aceea însă, în momentul utilizării unui disc de tăiere nou, limitatorul de reglare a adâncimii va trebui neapărat rea- dus în poziţia iniţială. Ajustaţi întotdeauna limitatorul de reglare a adâncimii astfel încât discul de tăiere să nu atingă placa de baza în timpul debitării. –Aduceţi scula electrică în pozi ţie de lucru. (vezi „Debloca- rea sculei electrice (poziţie de lucru)“, pagina 155) –Slăbiţi contrapiuliţa 25 cu cheia inelară 14 (13 mm) din setul de livrare. –Basculaţi braţul de tăiere acţionând mânerul 3 pentru a-l aduce în poziţia dorită. – Înşurubaţi limitatorul de reglare a adâncimii 16 în sensul sau în sens opus mişcării acelor de ceasornic până când ca- pul şurubului va atinge carcasa. –Ridicaţi lent braţul de tăiere şi strângeţi bine contrapiuliţa

Transport – Transportaţi scula electrică ţinând-o de mânerul de trans- port 18. Pentru transportul sculei electrice folosiţi numai echi- pamentele de transport şi în niciun caz dispozitivele de protecţie. Unghi de înclinare Forma piesei de lucru 0° 45° 125 Ø 100 Ø 110 x 110 82 x 82 180 x 85 90 x 75 130 x 130 75 x 75 OBJ_BUCH-3061-001.book Page 156 Wednesday, December 14, 2016 1:05 PMБългарски | 157 Bosch Power Tools 1 609 92A 342 | (14.12.16) Întreţinere şi service Întreţinere şi curăţare Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Curăţaţi regulat cu o perie moale fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă, iar o acumulare puternică de pulberi metalice poate provoca şoc electric. În cazul unor condiţii extreme de lucru, pe cât posibil, folosiţi întotdeauna o instalaţie de aspirare. Suflaţi frecvent fantele de aerisire şi conectaţi în serie un în- trerupător de protecţie împotriva tensiunilor pericu- loase (PRCD). În cazul prelucrării metalelor în interiorul sculei electrice se poate depune praf bun conducător elec- tric. Izolaţia de protecţie a sculei electrice poate fi afectată. Nu permiteţi executarea lucrărilor de întreţinere şi re- paraţii decât de către personal de specialitate cores- punzător calificat. Astfel este garantată menţinerea sigu- ranţei în exploatare a sculei electrice. Dacă este necesară înlocuirea cablului de racordare, pentru a evita punerea în pericol a siguranţei exploatării, această ope- raţie se va executa de către Bosch sau de către un centru au- torizat de asistenţă tehnică post-vânzări pentru scule electri- ce Bosch. Apărătoarea trebuie întotdeauna să se poată mişca liber şi să se închidă automat. De aceea, menţineţi permanent curată zona din jurul apărătorii. Accesorii Asistenţă clienţi şi consultanţă privind utilizarea În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10 cifre, conform plăcuţei indicatoare a tipului sculei electrice. Serviciul de asistenţă clienţi vă răspunde la întrebări privind repararea şi întreţinerea produsului dumneavoastră cât şi pie- sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri- vind piesele de schimb şi la: www.bosch-pt.com Echipa de consultanţă Bosch vă răspunde cu plăcere la între- bări privind produsele noastre şi accesoriile acestora. România Robert Bosch SRL Centru de service Bosch Str. Horia Măcelariu Nr. 30–34 013937 Bucureşti Tel. service scule electrice: (021) 4057540 Fax: (021) 4057566 E-Mail: infoBSC@ro.bosch.com Tel. consultanţă clienţi: (021) 4057500 Fax: (021) 2331313 E-Mail: infoBSC@ro.bosch.com www.bosch-romania.ro Eliminare Sculele electrice, accesoriile şi ambalajele trebuie direcţiona- te către o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice în gunoiul menajer! Numai pentru ţările UE: Conform Directivei Europene 2012/19/UE privind maşinile şi aparatele electrice şi electronice uzate şi transpunerea acesteia în legislaţia naţională, sculele electrice scoase din uz trebuie colectate separat şi direcţionate către o staţie de revalorificare ecologică. Sub rezerva modificărilor.
