ПОСІБНИК КОРИСТУВАЧА GKS 18V68 Professional BOSCH

Вказівки з техніки безпеки Загальні вказівки з техніки безпеки для електроінструментів

Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або серйозної травми. Добре зберігайте на майбутнє ці попередження і

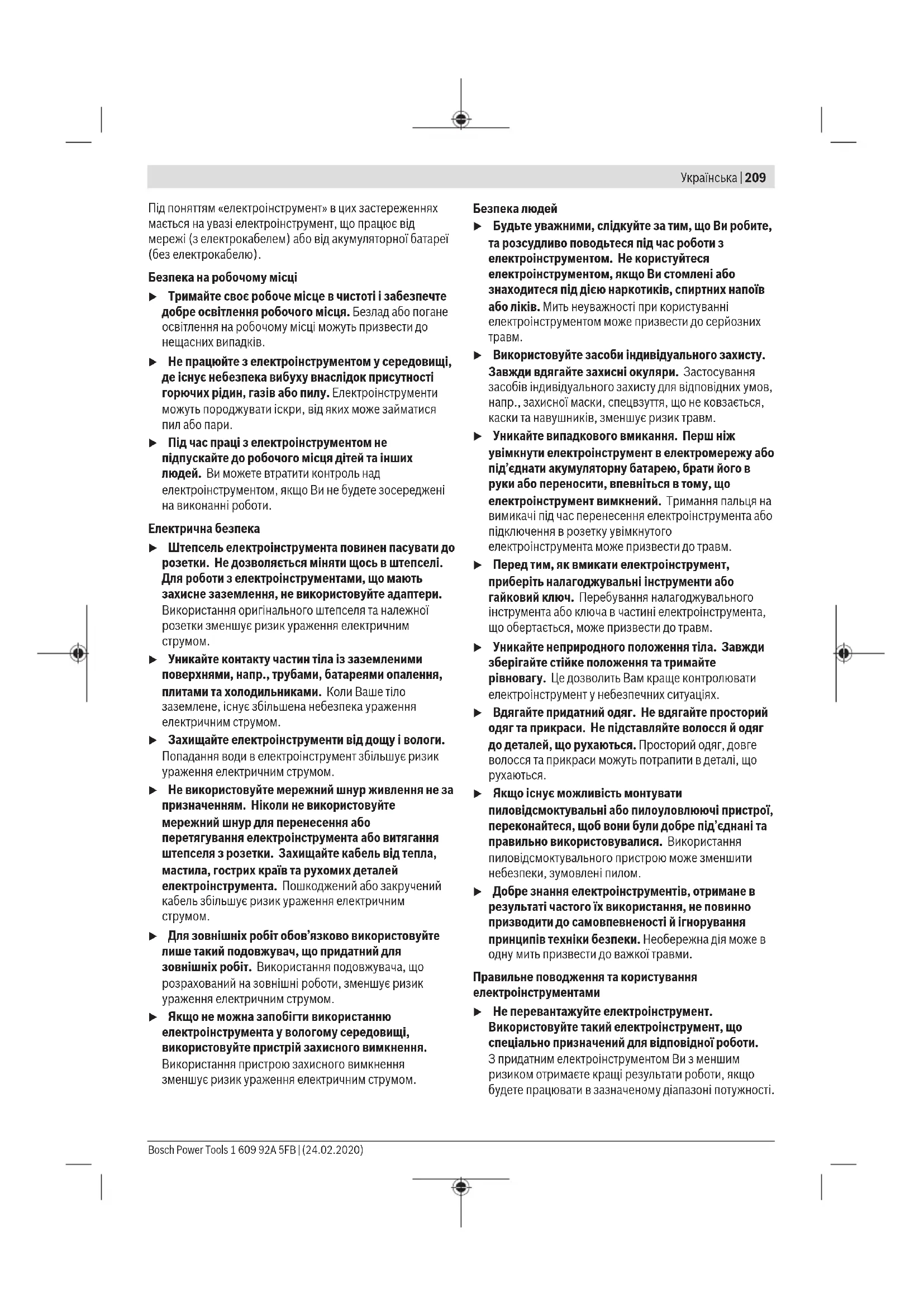

1 609 92A 5FB | (24.02.2020) Bosch Power ToolsУкраїнська | 209 Під поняттям «електроінструмент» в цих застереженнях мається на увазі електроінструмент, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). Безпека на робочому місці u Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. u Не працюйте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроінструменти можуть породжувати іскри, від яких може займатися пил або пари. u Під час праці з електроінструментом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над електроінструментом, якщо Ви не будете зосереджені на виконанні роботи. Електрична безпека u Штепсель електроінструмента повинен пасувати до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроінструментами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним

u Уникайте контакту частин тіла із заземленими поверхнями, напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом. u Захищайте електроінструменти від дощу і вологи. Попадання води в електроінструмент збільшує ризик ураження електричним струмом. u Не використовуйте мережний шнур живлення не за призначенням. Ніколи не використовуйте мережний шнур для перенесення або перетягування електроінструмента або витягання штепселя з розетки. Захищайте кабель від тепла, мастила, гострих країв та рухомих деталей електроінструмента. Пошкоджений або закручений кабель збільшує ризик ураження електричним

u Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом. u Якщо не можна запобігти використанню електроінструмента у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. Безпека людей u Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроінструментом. Не користуйтеся електроінструментом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроінструментом може призвести до серйозних

u Використовуйте засоби індивідуального захисту. Завжди вдягайте захисні окуляри. Застосування засобів індивідуального захисту для відповідних умов, напр.,захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм. u Уникайте випадкового вмикання. Перш ніж увімкнути електроінструмент в електромережу або під’єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроінструмент вимкнений. Тримання пальця на вимикачі під час перенесення електроінструмента або підключення в розетку увімкнутого електроінструмента може призвести до травм. u Перед тим, як вмикати електроінструмент, приберіть налагоджувальні інструменти або гайковий ключ. Перебування налагоджувального інструмента або ключа в частині електроінструмента, що обертається, може призвести до травм. u Уникайте неприродного положення тіла. Завжди зберігайте стійке положення та тримайте рівновагу. Це дозволить Вам краще контролювати електроінструмент у небезпечних ситуаціях. u Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що

u Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. u Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми. Правильне поводження та користування електроінструментами u Не перевантажуйте електроінструмент. Використовуйте такий електроінструмент, що спеціально призначений для відповідної роботи. Зпридатним електроінструментом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. Bosch Power Tools 1 609 92A 5FB | (24.02.2020)210 | Українська u Не користуйтеся електроінструментом з пошкодженим вимикачем. Електроінструмент, який не вмикається або не вимикається, є небезпечним і його треба відремонтувати. u Перед тим, як регулювати що-небудь в електроінструменті, міняти приладдя або ховати електроінструмент, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску електроінструмента. u Ховайте електроінструменти, якими Ви саме не користуєтеся, від дітей. Не дозволяйте користуватися електроінструментом особам, що не знайомі з його роботою або не читали ці вказівки. Використання електроінструментів недосвідченими особами може бути небезпечним. u Старанно доглядайте за електроінструментами і приладдям. Перевіряйте, щоб рухомі деталі електроінструмента були правильно розташовані та не заїдали, не були пошкодженими або у будь- якому іншому стані, який міг би вплинути на функціонування електроінструмента. Пошкоджені електроінструменти потрібно відремонтувати, перш ніж користуватися ними знову. Велика кількість нещасних випадків спричиняється поганим доглядом за електроінструментами. u Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. u Використовуйте електроінструмент, приладдя до нього, робочі інструменти тощо відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроінструментів для робіт, для яких вони не передбачені, може призвести до небезпечних

u Тримайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях. Правильне поводження та користування електроінструментами, що працюють на акумуляторних батареях u Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. u Використовуйте в електроінструментах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі. u Не зберігайте акумуляторну батарею, якою Ви саме не користуєтеся, поряд із канцелярськими скріпками, ключами, цвяхами, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу. u При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або

u Не використовуйте пошкоджені або модифіковані акумулятори або електроінструменти. Пошкоджені або модифіковані акумулятори можуть повестися неочікувано, що може призвести до пожежі, вибуху або ризику травми. u Не піддавайте акумулятор або електроінструмент дії вогню або високих температур. Вогонь або температури вищі за 130 °C можуть призвести до

u Виконуйте всі вказівки із заряджання і не заряджайте акумулятор або електроінструмент за температур, що виходять за вказані в інструкції межі. Неправильне заряджання або заряджання за температур, що виходять за вказані межі, може пошкодити батарею і підвищити ризик займання.

u Віддавайте свій електроінструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить роботу пристрою протягом тривалого

u Ніколи не обслуговуйте пошкоджені акумулятори. Обслуговувати акумулятори дозволяється лише виробнику або авторизованим сервісним організаціям. Вказівки з техніки безпеки для дискових

Розпилювання u НЕБЕЗПЕКА: Не підставляйте руки в зону розпилювання і під пиляльний диск. Другою рукою тримайтеся за додаткову рукоятку або за корпус мотора. Тримаючись за пилку обома руками, Ви захистите руки від поранення. u Не беріться руками спіднизу оброблюваної деталі. Захисний кожух не захищає руки від пиляльного диска спіднизу оброблюваної деталі. u Встановлюйте глибину розпилювання у відповідності до товщини оброблюваної деталі. Пиляльний диск має виглядати спіднизу оброблюваної деталі менш ніж на висоту зуба. 1 609 92A 5FB | (24.02.2020) Bosch Power ToolsУкраїнська | 211 u Ніколи не тримайте заготовку в руках або на коліні під час різання. Зафіксуйте оброблювану деталь у стабільному кріпленні. Щоб зменшити ризик зачеплення частини тіла, застрявання пиляльного диска або втрати контролю над електроінструментом, важливо, щоб оброблювана деталь була добре

u При виконанні робіт, при яких різальне приладдя може зачепити заховану електропроводку, тримайте інструмент за ізольовані поверхні. Зачеплення приладдям проводки, що знаходиться під напругою, може заряджувати також металеві частини електроінструмента та призводити до ураження електричним струмом. u Під час поздовжнього розпилювання завжди використовуйте упор або рівну напрямну. Завдяки цьому збільшується точність розпилювання і зменшується небезпека заклинення пиляльного диска. u Завжди використовуйте лише пиляльні диски правильного розміру і з придатним посадочним отвором (напр., ромбоподібної або круглої форми). Пиляльні диски, що не підходять до монтажних деталей пилки, обертаються нерівно і призводять до втрати контролю. u Ніколи не використовуйте пошкоджені або неправильні підкладні шайби до пиляльного диска або неправильні гвинти. Підкладні шайби і гвинти до пиляльного диска були розроблені спеціально для Вашої пилки для забезпечення оптимальних робочих характеристик і безпечності в роботі. Причини сіпання та відповідні попередження - сіпання – це несподівана реакція пиляльного диска на застрявання, затискання або неправильне встановлення пиляльного диска, що призводить до неконтрольованого підняття пилки, виходу з оброблюваного матеріалу і рухання у бік оператора; - якщо пиляльний диск застряг або зачепився у вузькій щілині, він блокується і двигун відкидає пилку своєю силою у напрямку оператора; - якщо пиляльний диск перекошений або неправильно встановлений у проріз, зуби пиляльного диска з тильного боку можуть застрявати у поверхні оброблюваної деталі, що призводить до викидання пиляльного диска із прорізу і сіпання пилки у напрямку оператора. Сіпання – це результат неправильної експлуатації або помилок при роботі з пилкою. Йому можна запобігти за допомогою належних запобіжних заходів, що описані

u Добре тримайте пилку обома руками; руки мають знаходитися в такому положенні, в якому Вам легше буде справитися з сіпанням. Завжди ставайте збоку пилки, а не в одну лінію з пиляльним диском. При сіпанні пилка може відскочити назад, але за умов прийняття відповідних запобіжних заходів Ви справитеся з цим. u Якщо пиляльний диск застряг або якщо Ви зупинили роботу з інших причин, вимкніть пилку і спокійно тримайте її в оброблюваній деталі, аж поки пиляльний диск повністю не зупиниться. Ніколи не намагайтеся витягти пиляльний диск з оброблюваного матеріалу або тягти пилку назад, поки пиляльний диск ще рухається, інакше можливе сіпання. З’ясуйте та усуньте причину заклинення. u Коли будете знову вмикати пилку з пиляльним диском в розпилюваному матеріалі, центруйте пиляльний диск у прорізі і перевірте, чи не застрягли зуби. Якщо пиляльний диск застряг, при повторному вмиканні пилки він може вискочити із прорізу і сіпнутися. u При обробці великих плит підпирайте їх, щоб зменшити ризик сіпання внаслідок застрявання пиляльного диска. Великі плити можуть прогинатися під власною вагою. Плити треба підпирати з обох боків, а саме як поблизу від прорізу, так і з краю. u Не використовуйте тупі та пошкоджені пиляльні диски. Пиляльні диски з тупими або неправильно спрямованими зубами, зважаючи на дуже вузький проміжок, призводять до завеликого тертя, заклинення пиляльного диска і смикання. u Перед розпилюванням потрібно добре затягнути рукоятки для настроювання глибини і кута розпилювання. Якщо під час роботи настройки зсунуться, це може призвести до застрявання пиляльного диска і сіпання. u Будьте особливо обережні при розпилюванні в стінах або в інших місцях, в які Ви не можете зазирнути. Пиляльний диск, що виступає, може врізатися у об'єкти і спричинити сіпання. Функція нижнього захисного кожуха u Кожного разу перед роботою перевіряйте бездоганне закривання нижнього захисного кожуха. Не працюйте з пилкою, якщо нижній захисний кожух не рухається вільно і не закривається миттєво. У жодному разі не затискайте і не прив’язуйте нижній захисний кожух у відкритому положенні.Якщо пилка ненароком впаде, нижній захисний кожух може погнутися. Відкрийте за ручку нижній захисний кожух і переконайтеся, що він рухається вільно і не торкається пиляльного диска або інших деталей при всіх кутах розпилювання і при будь–якій глибині розпилювання. u Перевірте справність пружини нижнього захисного кожуха. Якщо захисний кожух і пружина несправні, їх треба відремонтувати, перш ніж починати працювати з електроінструментом. Внаслідок пошкодження деталей, клейких налипань або скупчення стружки може трапитися, що нижній захисний кожух буде рухатися лише дуже туго. u Відкривайте нижній захисний кожух рукою лише при виконанні складних прорізів, напр., при розпилюванні із занурюванням і кутовому розпилюванні. Відкривайте нижній захисний кожух Bosch Power Tools 1 609 92A 5FB | (24.02.2020)212 | Українська за важіль і відпускайте його, як тільки пиляльний диск зануриться у заготовку.При всіх інших роботах з розпилювання нижній захисний кожух має працювати автоматично. u Перш ніж покласти пилку на верстат або на підлогу, переконайтеся, що нижній захисний кожух закриває пиляльний диск.Неприкритий пиляльний диск, що знаходиться в стані інерційного вибігу, відштовхує пилку проти напрямку розпилювання і розпилює все на своєму шляху. Зважайте на тривалість інерційного вибігу пиляльного диска після

Додаткові вказівки з техніки безпеки u Не заводьте руки у викидач стружки. Ви можете поранитися деталями, що обертаються. u Не працюйте пилкою над головою. Адже в такому випадку Ви не в стані достатнім чином контролювати електроінструмент. u Для знаходження захованих в стіні труб або електропроводки користуйтеся придатними приладами або зверніться в місцеве підприємство електро-, газо- і водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопровідної труби може завдати шкоду матеріальним цінностям. u Під час роботи тримайте електроінструмент міцно обома руками і зберігайте стійке положення. Двома руками Ви можете більш надійно працювати електроінструментом. u Не експлуатуйте електроприлад стаціонарно. Він не розрахований на роботу із столом. u При розпилюванні із занурюванням, що виконується не під прямим кутом, зафіксуйте напрямну плиту пилки проти зсування убік. Зсування убік може призвести до застрявання пиляльного диска і внаслідок цього до сіпання. u Закріплюйте оброблювану заготовку. За допомогою затискного пристрою або лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в

u Перед тим, як покласти електроінструмент, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачепитися за що‑небудь, що призведе до втрати контролю над електроприладом. u Не використовуйте пиляльні диски з швидкорізальної сталі збільшеної стійкості. Такі диски можуть швидко ламатися. u Не розпилюйте чорні метали. Від гарячої стружки може зайнятися відсмоктувальний пристрій. u Вдягайте пилозахисну маску. u При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Акумуляторна батарея може займатись або вибухати.Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. u Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. u Гострими предметами, напр., гвіздками або викрутками, або прикладанням зовнішньої сили можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї. u Використовуйте акумуляторну батарею лише у виробах виробника. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження. Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, бруду, води та вологи. Існує небезпека вибуху і короткого

u Обережно! У разі використання електроінструмента з Bluetooth

перешкоди для інших приладів і установок, літаків і медичних апаратів (напр., кардіостимуляторів, слухових апаратів). Крім того, не можна повністю виключити можливість завдання шкоди людям і тваринам, що знаходяться в безпосередній близькості. Не користуйтеся електроінструментом з Bluetooth

поблизу медичних апаратів, бензоколонок, хімічних установок і територій, на яких існує небезпека вибухів або можуть проводитися підривні роботи. Не користуйтеся електроінструментом з Bluetooth

Намагайтеся не вмикати інструмент на тривалий час безпосередньо коло тіла. Словесний товарний знак Bluetooth

і графічні товарні знаки (логотипи) є зареєстрованими товарними знаками і є власністю Bluetooth SIG, Inc. Robert Bosch Power Tools GmbH використовує ці словесні/графічні товарні знаки за ліцензією. Опис продукту і послуг Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм. Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації. Призначення приладу Електроприлад призначений для використання на жорсткій опорі для здійснення в деревині рівних поздовжніх та поперечних пропилів та пропилів під

Дані та налаштування електроінструмента при встановленому модулі Bluetooth

Low Energy GCY42 можуть передаватися за допомогою радіотехнології 1 609 92A 5FB | (24.02.2020) Bosch Power ToolsУкраїнська | 213 Bluetooth

між електроінструментом і мобільним терміналом. Зображені компоненти Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком. (1) Фіксатор вимикача (2)

(3) Інтерфейс користувача

(4) Додаткова рукоятка (5) Рукоятка для встановлення кута нахилу (6) Гвинт-баранчик паралельного упора (7) Шкала кутів нахилу (8) Позначка розпилювання 45° (0° для GKS18V-68GC) (9) Позначка розпилювання 0° (45° для GKS18V-68GC) (10) Фіксатор шпинделя (11) Паралельний упор (12) Маятниковий захисний кожух (13) Опорна плита (14) Рукоятка для настроювання маятникової захисної

(15) Гвинт-баранчик для встановлення кута нахилу

(16) Захисний кожух (17) Шкала глибини розпилювання (18) Викидач тирси (19) Акумуляторна батарея

(22) Кнопка для встановлення глибини розпилювання

(23) Важіль для встановлення глибини розпилювання (24) Рукоятка (з ізольованою поверхнею) (25) Пилковий шпиндель (26) Опорний фланець (27) Пиляльний диск

(28) Затискний фланець (29) Затискний гвинт з шайбою (30) Кнопка розблокування акумуляторної батареї

(34) Індикатор зарядженості акумуляторної батареї (інтерфейс користувача)

(35) Індикатор режиму ECO (інтерфейс користувача)

(36) Кнопка вибору частоти обертання (інтерфейс користувача)

(37) Індикатор ступеня кількості обертів/режиму (інтерфейс користувача)

(38) Індикатор смартфону (інтерфейс користувача)

(39) Індикатор стану електроінструмента (інтерфейс користувача)

(40) Індикатор температури (інтерфейс користувача)

(42) Відсмоктувальний шланг

A)B) (44) Паз для систем напрямних шин Bosch і Mafell

(45) Паз для систем напрямних шин Festool і Makita

лише для GKS18V-68GC

Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Ручна дискова пилка GKS18V-68 GC GKS18V-68 C Товарний номер 3 601 FB5 1.. 3 601 FB5 0.. Ном. напруга В= 18 18 Кількість обертів на холостому ході

2500–5000 5000 Макс. глибина розпилювання – при куті розпилювання 0° мм 68 70 – при куті розпилювання 45° мм 49,8 49,5 – при куті розпилювання 50° мм 45,8 44,4 Фіксатор шпинделя ● ● Використання разом з системою напрямних шин FSN

Розміри опорної плити мм 206 x346 177,5 x329 макс. діаметр пиляльного диска мм 190 190 мін. діаметр пиляльного диска мм 184 184 Bosch Power Tools 1 609 92A 5FB | (24.02.2020)214 | Українська Ручна дискова пилка GKS18V-68 GC GKS18V-68 C макс. товщина центрального диска мм 2,0 2,0 мін. товщина центрального диска мм 1,0 1,0 Посадочний отвір мм 30 30 Вага відповідно до EPTA-Procedure 01:2014

кг 4,7–5,5 4,4–5,2 Рекомендована температура навколишнього середовища при заряджанні °C 0 ... +35 0 ... +35 Допустима температура навколишнього середовища при експлуатації

і при зберіганні °C –20 ... +50 –20 ... +50 Сумісні акумулятори GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... Рекомендовані акумулятори для досягнення повної потужності ProCORE18V... ≥5,5А·год. ProCORE18V... ≥5,5А·год. Рекомендовані зарядні пристрої GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... Передача даних Bluetooth

(Low Energy (з низьким енергоспоживанням))

(Low Energy (з низьким енергоспоживанням))

Інтервал сигналу с 8 8 Максимальна дальність сигналу

виміряно при 20–25°C з акумулятором ProCORE18V 8.0Ah. B) в залежності від використовуваної акумуляторної батареї C) обмежена потужність при температурі <0 °C D) Мобільні термінали повинні бути сумісні з пристроями Bluetooth

з низьким енергоспоживанням (версія 4.2) і повинні підтримувати стандарт Generic Access Profile (GAP). E) Дальність сигналу може значно відрізнятися в залежності від зовнішніх умов, включаючи використовувані приймачі. Всередині закритих приміщень і крізь металеві перешкоди (напр., стіни, полиці, чохли тощо) дальність проходження сигналу Bluetooth® може значно скорочуватись. Інформація щодо шуму і вібрації Значення звукової емісії визначені відповідно до EN62841-2-5. А-зважений рівень звукового тиску від електроінструмента, як правило, становить: звукове навантаження 98дБ(A); звукова потужність 109дБ(A). Похибка K=3дБ. Вдягайте навушники! Сумарна вібрація a

(векторна сума трьох напрямків) і похибка K, визначені відповідно до EN62841-2-5: Розпилювання деревини: a

Зазначені в цих вказівках рівень вібрації і рівень емісії шуму вимірювалися за визначеною в стандартах процедурою; ними можна користуватися для порівняння приладів. Вони також придатні для попередньої оцінки рівня вібрації і рівня емісії шуму. Зазначені рівень вібрації і рівень емісії шуму стосуються основних робіт, для яких застосовується електроінструмент. Однак у разі застосування електроінструмента для інших робіт, роботи з іншим приладдям або у разі недостатнього технічного обслуговування рівень вібрації і рівень емісії шуму можуть бути іншими. В результаті рівень вібрації і рівень емісії шуму протягом всього робочого часу можуть значно зрости. Для точної оцінки рівня вібрації і рівня емісії шуму потрібно також враховувати інтервали часу, коли електроінструмент вимкнений або, хоча й увімкнений, але фактично не працює. Це може значно зменшити сумарний рівень вібрації і рівень емісії шуму протягом робочого часу. Визначте додаткові заходи безпеки для захисту оператора електроінструмента від вібрації, напр.: технічне обслуговування електроінструмента і робочих інструментів, нагрівання рук, організація робочих

u Використовуйте лише пиляльні диски, допустима максимальна швидкість яких вище, ніж кількість обертів Вашого електроприладу при роботі на холостому ході. 1 609 92A 5FB | (24.02.2020) Bosch Power ToolsУкраїнська | 215 Встановлення модуля Bluetooth ® Low Energy Module GCY42 Для отримання інформації щодо модуля Bluetooth® Low Energy GCY42 прочитайте відповідну інструкцію з експлуатації. Заряджання акумуляторної батареї u Використовуйте лише зарядні пристрої, зазначені в технічних даних. Лише на ці зарядні пристрої розрахований літієво-іонний акумулятор, що використовується у Вашому приладі. Вказівка: Акумуляторна батарея поставляється частково зарядженою. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити у зарядному пристрої. Літієво-іонний акумулятор можна заряджати коли завгодно, це не скорочує його експлуатаційний ресурс. Переривання процесу заряджання не пошкоджує акумулятор. Літієво-іонний акумулятор захищений від глибокого розряджання системою „Electronic Cell Protection (ECP)“. При розрядженому акумуляторі прилад завдяки схемі захисту вимикається. Робочий інструмент більше не

u Після автоматичного вимикання електроінструмента більше не натискуйте на вимикач. Це може пошкодити акумуляторну батарею. Зважайте на вказівки щодо видалення. Виймання акумулятора В акумуляторі (19) передбачені два ступені блокування, щоб запобігти випадінню акумулятора при ненавмисному натисканні на кнопку розблокування акумулятора (30). Встромлений в електроприлад акумулятор тримається у положенні завдяки пружині. Щоб витягти акумуляторну батарею (19), натисніть на кнопку розблокування (30) і витягніть акумуляторну батарею з електроінструмента, потягнувши її назад. Не застосовуйте при цьому силу. Індикатор зарядженості акумуляторної

Зелені світлодіоди індикатора зарядженості акумуляторної батареї показують ступінь зарядженості акумулятора. З міркувань техніки безпеки опитувати стан зарядженості акумулятора можна лише при зупиненому електроінструменті. Натисніть кнопку індикатора зарядженості акумуляторної батареї або , щоб відобразити ступінь зарядженості. Це можна зробити і тоді, коли акумуляторна батарея витягнута з електроінструмента. Якщо після натискання на кнопку індикатора зарядженості акумуляторної батареї жоден світлодіод не загоряється, акумулятор вийшов з ладу і його треба

Вказівка: Зарядженість акумуляторної батареї відображається також на модулі інтерфейсу користувача (3) (див. „Індикатори стану“, Сторінка218). Тип акумуляторної батареї GBA 18V... Світлодіоди Ємність Свічення зеленим кольором 3× 60−100% Свічення зеленим кольором 2× 30−60% Свічення зеленим кольором 1× 5−30% Блимання зеленим кольором 1× 0−5% Тип акумуляторної батареї ProCORE18V... Світлодіоди Ємність Свічення зеленим кольором 5× 80−100 % Свічення зеленим кольором 4× 60−80 % Свічення зеленим кольором 3× 40−60 % Свічення зеленим кольором 2× 20−40 % Свічення зеленим кольором 1× 5−20 % Блимання зеленим кольором 1× 0−5 % Монтаж/заміна пиляльний дисків u Перед усіма маніпуляціями з електроінструментом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею з електроінструменту. При ненавмисному включенні вимикача існує небезпека

u Для монтажу пиляльного диска обов’язково вдягайте захисні рукавиці. Торкання до пиляльного диска несе в собі небезпеку поранення. u Використовуйте лише пиляльні диски, що відповідають характеристикам, зазначеним в цій інструкції і на електроінструменті, перевірені за EN847‑1 та мають відповідне маркірування. u Допустима кількість обертів приладдя повинна як мінімум відповідати максимальній кількості обертів, що зазначена на електроінструменті. Приладдя, що обертається швидше дозволеного, може зламатися і розлетітися. u Ні в якому разі не використовуйте в якості робочого інструмента шліфувальні круги. Вибір пилкового полотна Огляд рекомендованих пилкових полотен Ви знайдете в кінці цієї інструкції. Bosch Power Tools 1 609 92A 5FB | (24.02.2020)216 | Українська Демонтаж пиляльного диска (див. мал. A) Для заміни інструмента найкраще покладіть електроприлад на торцевий бік корпуса мотора. – Натисніть на фіксатор шпинделя (10) і тримайте його натиснутим. u Перш, ніж натискати на фіксатор шпинделя (10), зачекайте, поки пилковий шпиндель не зупиниться. В іншому разі електроінструмент може пошкодитися. – Затягніть за допомогою ключа-шестигранника (31) затискний гвинт (29) в напрямку ➊. – Відкиньте назад маятниковий захисний кожух (12) і притримайте його. – Зніміть затискний фланець (28) і пиляльний диск (27) з пилкового шпинделя (25). Монтаж пиляльного диска (див. мал. A) Для заміни інструмента найкраще покладіть електроприлад на торцевий бік корпуса мотора. – Прочистіть пиляльний диск (27) і всі затискні деталі, що будуть монтуватися. – Відкиньте назад маятниковий захисний кожух (12) і притримайте його. – Встановіть пиляльний диск (27) на опорний фланець (26). Напрямок зубів (стрілка на пиляльному диску) і стрілка напрямку обертання на маятниковому захисному кожусі (12) мають збігатися. – Надіньте затискний фланець (28) і закрутіть затискний гвинт (29) в напрямку ➋. Слідкуйте за правильним монтажним положенням опорного фланця (26) і затискного фланця (28). – Натисніть на фіксатор шпинделя (10) і тримайте його натиснутим. – Затягніть за допомогою ключа-шестигранника (31) затискний гвинт (29) в напрямку ➋. Момент затягування має становити 6–9Н·м, це відповідає міцному затягуванню від руки плюс ¼ оберту. Відсмоктування пилу/тирси/стружки Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров’я. Торкання або вдихання пилу може викликати у Вас, або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів. Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам. – За можливістю використовуйте придатний для матеріалу відсмоктувальний пристрій. – Слідкуйте за доброю вентиляцією на робочому місці. – Рекомендується вдягати респіраторну маску з фільтром класу P2. Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні. u Уникайте накопичення пилу на робочому місці. Пил може легко займатися. Викидач тирси (див.мал.B) Викидач тирси (18) здатний вільно обертатись. До викидача тирси (18) можна приєднати відсмоктувальний шланг діаметром 35мм або контейнер для пилу/стружки (32). Для забезпечення оптимального відсмоктування регулярно прочищайте викидач тирси (18). Зовнішнє відсмоктування Приєднайте відсмоктувальний шланг (42) до пилосмока (приладдя). Огляд можливих пилосмоків міститься в кінці цієї інструкції. Електроінструмент можна підключити безпосередньо до розетки універсального пилосмока Bosch з дистанційним пусковим пристроєм. Він автоматично вмикається при включенні електроприладу. Пиловідсмоктувач повинен бути придатним для роботи з оброблюваним матеріалом. Для відсмоктування особливо шкідливого для здоров’я, канцерогенного або сухого пилу потрібний спеціальний пиловідсмоктувач.

u Перед усіма маніпуляціями з електроінструментом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею з електроінструменту. При ненавмисному включенні вимикача існує небезпека

Режими роботи u Перед усіма маніпуляціями з електроінструментом виймайте акумуляторну батарею. Регулювання глибини розпилювання (див. мал. D– E) u Встановлюйте глибину розпилювання у відповідності до товщини оброблюваної деталі. Пиляльний диск має виглядати знизу оброблюваної деталі менш ніж на висоту зуба.

Кнопка для встановлення глибини розпилювання (22) дозволяє налаштовувати глибину розпилювання.

Важіль для встановлення глибини розпилювання (23) дозволяє налаштовувати глибину розпилювання. Для зменшення глибини розпилювання підніміть пилку вище над опорною плитою (13), для більшої глибини розпилювання опустіть пилку нижче до опорної плити (13). Встановіть бажане значення на шкалі глибини розпилювання (17). 1 609 92A 5FB | (24.02.2020) Bosch Power ToolsУкраїнська | 217 Встановлення кута нахилу Найкраще покладіть електроприлад на торцевий бік захисного кожуха (16).

Відпустіть рукоятку для встановлення кута нахилу (5) та гвинт-баранчик (15). Нахиліть пилку убік. Встановіть бажане значення на шкалі (7). Знову міцно затягніть рукоятку для встановлення кута нахилу (5) і гвинт- баранчик (15). Вказівка: При розпилюванні під нахилом глибина розпилювання менша, ніж це показує шкала глибини розпилювання (17).

Відпустіть рукоятку для встановлення кута нахилу (5). Нахиліть пилку убік. Встановіть бажане значення на шкалі (7). Знову міцно затягніть рукоятку для встановлення кута нахилу (5). Вказівка: При розпилюванні під нахилом глибина розпилювання менша, ніж це показує шкала глибини розпилювання (17). Позначки для розпилювання

Позначка розпилювання 0° (8) показує положення пиляльного диска при розпилюванні під прямим кутом. Позначка для розпилювання 45° (9) показує положення пиляльного диска при розпилюванні під кутом 45°. Для точного розпилювання приставляйте пилку до оброблюваного матеріалу, як це показано на малюнку. Краще всього зробити пробне розпилювання.

Позначка розпилювання 0° (9) показує положення пиляльного диска при розпилюванні під прямим кутом. Позначка для розпилювання 45° (8) показує положення пиляльного диска при розпилюванні під кутом 45°. Для точного розпилювання приставляйте пилку до оброблюваного матеріалу, як це показано на малюнку. Краще всього зробити пробне розпилювання. Використання системи напрямних шин FSN

При використанні системи напрямних шин FSN електроінструмент може залишатися при косому розпилі у гнізді напрямної шини. (8) Користуйтеся лише позначкою розпилювання (8) при розпилюванні під прямим кутом і під кутом 45° з напрямною шиною. Початок роботи Встромляння акумуляторної батареї Устроміть заряджену акумуляторну батарею (19) в електроінструмент, щоб вона надійно зафіксувалась. Вмикання/вимикання Щоб увімкнути електроінструмент, натисніть спочатку на блокіратор вимикача (1) і після цього натисніть на вимикач (2) і тримайте його натиснутим. Щоб вимкнути електроінструмент, відпустіть вимикач (2). Вказівка: З міркувань техніки безпеки вимикач (2) не можна зафіксувати, його треба тримати натиснутим протягом всієї роботи. Захист від глибокого розряджання Літієво-іонний акумулятор захищений від глибокого розряджання системою „Electronic Cell Protection“ (ECP). При розрядженому акумуляторі прилад завдяки схемі захисту вимикається. Робочий інструмент більше не

Коли електроінструмент працює в енергозбережному режимі Eco, тривалість роботи на акумуляторній батареї може збільшитися майже на 30 %. Коли режим Eco увімкнений, на індикаторі ступеня кількості обертів/режиму (37) відображається символ E. Інтерфейс користувача (див. мал. C)

Модуль інтерфейсу користувача (3) слугує для встановлення кількості обертів, а також для індикації стану електроінструмента. Bosch Power Tools 1 609 92A 5FB | (24.02.2020)218 | Українська Встановлення кількості обертів

У базових налаштуваннях встановлені 6 ступенів кількості обертів і режим Eco. За допомогою спеціального додатку (Bosch Toolbox App) можна запрограмувати від 2 до 6 ступенів кількості обертів. У наведеній далі таблиці вказані попередньо встановлену кількість обертів (базові налаштування) для кожної запрограмованої кількості ступенів. Базове налаштування кількості обертів за ступенями

Кількість ступенів кількості обертів Eco

A) ±25% Кнопкою встановлення кількості обертів (36) можна налаштовувати необхідну кількість обертів навіть під час роботи. Індикатори стану

Індикатор зарядженості акумуляторної батареї (інтерфейс користувача) (34) Значення/причина Рішення зелений (2 – 5 рисок) Акумулятор заряджений – жовтий (1 риска) Акумулятор майже розряджений Незабаром замініть або зарядіть

червоний (1 риска) Акумуляторна батарея сіла Замініть або зарядіть акумулятор Індикатор температури (40) Значення/причина Рішення жовтий Досягнута критична температура (мотор, електроніка, акумулятор) Дайте електроінструментові попрацювати на холостому ході й охолонути червоний Електроінструмент перегрівся і вимикається Дайте електроінструментові охолонути Індикатор смартфону (38) та індикатор стану електроінструмента (39) Значення/причина Рішення жовтий Сервісне нагадування Див. подальшу інформацію в додатку Bosch Toolbox App або віддайте електроінструмент у сервіс Індикатор стану електроінструмента (39) Значення/причина Рішення зелений Стан в нормі – жовтий Досягнута критична температура або акумулятор майже розряджений Дайте електроінструментові попрацювати на холостому ході й охолонути або незабаром замініть або зарядіть

1 609 92A 5FB | (24.02.2020) Bosch Power ToolsУкраїнська | 219 Індикатор стану електроінструмента (39) Значення/причина Рішення червоний Електроінструмент перегрівся або сів

Дайте електроінструментові охолонути або замініть або зарядіть акумулятор блимає червоним Спрацював захист від повторного пуску Вимкніть і знову увімкніть електроінструмент, за потреби вийміть і знову встроміть акумуляторну батарею. Функції зв'язку

Разом з модулем Bluetooth® Low Energy GCY42 для електроінструмента доступні такі функції зв'язку: – Реєстрація та персоналізація – Перевірка стану, подача попереджувальних повідомлень – Загальна інформація і налаштування – Керування – Налаштування ступенів кількості обертів Індикатор смартфону (38) світиться, коли електроінструмент передає інформацію (напр., попередження про температуру) за допомогою радіотехнології Bluetooth® на мобільний термінал. Для отримання інформації щодо модуля Bluetooth® Low Energy GCY42 прочитайте відповідну інструкцію з експлуатації.

У сполученні з модулем Bluetooth® Low Energy Module GCY42 для електроінструмента доступні такі функції

– Реєстрація та персоналізація – Перевірка стану, подача попереджувальних повідомлень – Загальна інформація – Керування Для отримання інформації щодо модуля Bluetooth® Low Energy GCY42 прочитайте відповідну інструкцію з експлуатації. Вказівки щодо роботи u Електроінструмент зі встановленим модулем Bluetooth® Low Energy Module GCY42 оснащений радіоінтерфейсом. Зважайте на місцеві обмеження, напр., в літаках або лікарнях. u У зонах, в яких радіотехнологією Bluetooth® користуватися не можна, модуль Bluetooth® Low Energy Module GCY42 і мініатюрний елемент живлення необхідно зняти. Ширина пропилу міняється в залежності від використовуваного пиляльного диска. Захищайте пиляльні диски від поштовхів і ударів. Ведіть електроінструмент рівномірно з легким просуванням в напрямку розпилювання. Занадто сильне просування значно зменшує строк служби робочих інструментів і може пошкодити електроінструмент. Потужність і якість розпилювання в значній мірі залежать від стану і форми зубів пиляльного диска. З цієї причини використовуйте лише гострі пиляльні диски, що придатні для обробки Вашого матеріалу. Розпилювання деревини Правильний вибір пиляльного диска залежить від породи дерева, якості деревини і від напрямку розпилювання (уздовж чи поперек). При поздовжньому розпилюванні ялини утворюється довга спіралеподібна стружка. Буковий і дубовий пил особливо шкідливий для здоров'я, з цієї причини треба обов'язково працювати з відсмоктуванням пилу. Розпилювання з паралельним упором (див. мал. F) Паралельний упор (11) дозволяє здійснювати точне розпилювання уздовж краю оброблюваної заготовки та розпилювання на однакові смужки. Просуньте напрямний стрижень паралельного упора (11) в напрямну в опорній плиті (13). Закріпіть паралельний упор (11) гвинтом-баранчиком (6). Розпилювання з допоміжним упором (див. мал. G) Для обробки великих заготовок та для розпилювання прямих країв до оброблюваної заготовки можна в якості допоміжного упора прикріпити дошку або рейку і вести дискову пилку опорною плитою уздовж допоміжного

Розпилювання з напрямною шиною (див. мал. H – I)

За допомогою напрямної шини (41) можна здійснювати прямолінійне розпилювання. Адгезійне покриття запобігає сованню напрямної шини і захищає поверхню оброблюваної деталі. Завдяки покриттю напрямної шини можна легко пересувати електроприлад. Приставляйте дискову пилку прямо до напрямної шини (41). За допомогою придатних затискних пристроїв, напр., струбцин, закріпіть напрямну шину (41) на оброблюваній заготовці таким чином, щоб вузьке плече напрямної шини (41) дивилося на пиляльний диск. Напрямна шина (41) не повинна виступати за розпилюваний край заготовки. Увімкніть електроприлад і ведіть його рівномірно з легким просуванням в напрямку розпилювання. За допомогою з'єднувача (43) можна з'єднати дві напрямні шини. Закріплення здійснюється за допомогою чотирьох гвинтів, що знаходяться у з’єднувачі. Bosch Power Tools 1 609 92A 5FB | (24.02.2020)220 | Українська Паз (44) призначений для систем напрямних шин Bosch і Mafell. Паз (45) призначений для систем напрямних шин Festool і Makita. Вказівки щодо оптимального поводження з акумулятором Захищайте акумулятор від вологи і води. Зберігайте акумулятор лише за температури від –20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в

Час від часу прочищайте вентиляційні отвори акумулятора м’яким, чистим і сухим пензликом. Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти. Зважайте на вказівки щодо видалення. Технічне обслуговування і сервіс Технічне обслуговування і очищення u Перед усіма маніпуляціями з електроінструментом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею з електроінструменту. При ненавмисному включенні вимикача існує небезпека

u Для якісної і безпечної роботи тримайте електроприлад і вентиляційні отвори в чистоті. Маятниковий захисний кожух має завжди вільно пересуватися і самостійно закриватися. З цієї причини завжди тримайте зону навколо маятникового захисного кожуха в чистоті. Видаляйте пил і стружку пензликом. Пиляльні диски без покриття можна захистити від корозії тонким шаром олії, що не містить кислот. Перед розпилюванням витріть олію, інакше деревина буде в

Смола і клей на пиляльному диску погіршують якість розпилювання. З цієї причини витирайте пиляльні диски відразу після використання. Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Транспортування На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без потреби виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. У цьому випадку у підготовці посилки повинен брати участь експерт з небезпечних вантажів. Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

Електроприлади, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте електроприлади та акумуляторні батареї/батарейки в побутове

Лише для країнЄС: Відповідно до європейської директиви 2012/19/EU електроінструменти, що вийшли із вживання, та відповідно до європейської директиви 2006/66/EC пошкоджені або відпрацьовані акумуляторні батареї/ батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом. Акумулятори/батарейки: Літієво-іонні: Будь ласка, зважайте на вказівки в розділі Транспортування (див. „Транспортування“, Сторінка220). 1 609 92A 5FB | (24.02.2020) Bosch Power ToolsҚазақ | 221

Заява про відповідність ЄС Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам. Технічна документація зберігається у: * Ручна дискова
