ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GKS 18V68 Professional BOSCH

kk Пайдалану наскаупының

ТУПНУСКАСЫ

ro Instructiuni originale

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану қужаттарының құрамында пайдалану жөніндегі осы ңұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген. Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген. Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Көрсетілген қызмет ету мерзімі тутынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

• көп үшкын шыкса, пайдаланбаңыз
• қатты діріл кезінде пайдаланбаңыз
• ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
  – өнім корпусынан тікелей түтін шықса, пайдаланбаныз

Пайдаланушының мүмкін қателіктері

– туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
- жауын -шашын кезінде сыртта пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

• ток сымының тозуы немесе закымдануы
• өнім корпусының закымдалуы

Қызмет көрсету түрі мен жилігі

- Әр пайдаланудан соң әнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан корғау керек
• орамасыз сактау мүмкін емес
  – сактау шарттары туралы қосымша акпарат алу үшін МЕМСТ 15150 (шарт 1) кужатын караңыз

- +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

• тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
  – босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға руксат берілмейді
• тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын оқыңыз
• Коршаган орта температурасы -50 °C-тан +50 °C-ка дейін тасымалдау руксат етілген. Салыстырмалы вілғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр құралының, жинағындағы ескертүлерді,

нускауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік нускаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жарақаттануларға алып келуі мүмкін.

Болашак жумыстар үшін қауіпсіздік нусқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нүсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жумыс орнының қауіпсіздігі

Жумыс орнын таза және жарык устаңыз. Ластанған және қараңғы жайларда сәтсіз окигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
Балалар мен бақылаушыларды электр куралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мумкін.
Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешкандай тәрізде өзгертпекіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйыкталуының қауіпін темендетеді.

▶ Кубырлар, радиаторлар, плиталар мен сувыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеціз

222|Қазақ

жерге қосылған болса жоғары төқ соғу қауіпі пайда болады.

Электр куралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр куралына кірген су төк сөғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр күралды пайдалануда абай болыңыз, жумысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр күралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр күралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсок іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке койып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқифаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеціз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бул күтілмеген жағдайларда электр күралдың бақылануын сақтайды.
▶ Тиісті кімін киїціз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс устаңыз. Бос киімдер, әшекейлер немесе узын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы

болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.

Аспаптарды жиї пайдаланып жақсы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракәттануға алып келуї мүмкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей тоқтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеціз. Жумысыңыз үшін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жумыс аймағында дұрыс әрі сенімді жумыс істейсіз.
Ажыраткышы дурыс емес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жендеу кажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр күралдарын коймаға кою алдында, ашаны куат кезінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр күралынан алып тастаңыз. Бул сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бул құралды пайдалануға жол берменçіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр куралдарын мен керек-жарактарын укыпты күтіңіз. Козғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің

ақаусыз немесе зақымдалмаған болуына, электр куралының зақымдалмағанына көз жеткізіңіз.

Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым окигаларға себеп болып жатады.

Кескіш аспаптарды өткір және таза куйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.
Колтутқалар мен қармау беттерін құрғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Батарея куралын пайдалану және күту

▶ Тек өндіруші сипаттаған зарядтағышмен қайта зарядтаңыз. Батарея жинағының бір түріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін.
Электр куралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген басқа батарея жинақтарын пайдалану жақақаттану мен өрт қауіпіне алып келеді.
▶ Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, бұранда немесе басқа кіші метал заттардан ұстаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу қүйік немесе өртке алып келуі мүмкін.
Дурыс емес пайдалануда батареядан суйыктык ағуы мүмкін, оған тимеңіз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер суйыктык көзге тисе дәрігерге хабарласыңыз. Батареядан шаққан суйыктык көзу немесе күйіктерге алып келуі мүмкін.
Закымдалған немесе өзгертілген батарея жинақтарын пайдаланбаңыз. Закымдалған немесе өзгертілген батареялар өртке, жарылуға немесе жақақаттуға алып келуі мүмкін кездейсок әрекеттерге алып келуі мүмкін.
Батарея жинағын немесе құралын өртке немесе қатты температураға салдырмаңыз. 130 °C жоғары температураларда жарылыс болуы мүмкін.
Барлык зарядтау нускауларын орындап батарея жинағын нускауларда белгіленген температура аукымынан тыс жағдайда зарядтамаңыз. Дұрыс емес зарядтау немесе белгіленген аукымнан тыс температурада зарядтау батареяны зақымдан өрт қауіпін жоғарылатуы мүмкін.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Закымдалған батарея жинақтарын ешкашан пайдаланбаңыз. Батарея жинақтарын тек өндіруші немесе өкілетті қызмет көрсету жабдықтаушысы арқылы орындалуы мүмкін.

Фрезерлік-кесу станогымен жұмыс кезіндегі қауіпсіздік

Кесу әдістері

▶ Уіпті: Қолдарыңызды кесу аймағы мен жүзден алыс ұстаңыз. Екінші қолды қосымша туткада немесе мотор корпусына қойыңыз. Егер екі қолмен араны ұстасаңыз, олар кесілмейді.
▶ Дайындама астына тимеңіз. Қорғағыш сізді дайындама астында жүзден сақтай алмайды.
▶ Кесу терендігін дайындама қалындығына сәйкестендіріңіз. Дайындама астында ара тістерінің жартысынан кемі көрінісі керек.
▶ Дайындаманы қолмен устап немесе аяқтан өткізіп кеспеңіз. Дайындаманы турақты платформаға бекітіңіз. Жұмысты дұрыс қолдау денеге әсерді, жүз қажалуын немесе бақылау жоғалтуды минималдау үшін маңызды болады.
Кесетін керек-жарактан жасырын сымдарға тиюї мүмкін әрекеттерді жасаған кезде кесу аспабын окшауланған ұстау жайынан ұстаңыз. Істеп түрган сымға тию электр шығып түрган құралының метал бөлшектерін істетіп пайдаланушыны төқ соғуы мүмкін.
Кескен кезде өрдайым бағыттауш планка немесе бұрыштық тіреуішті пайдаланыңыз. Бул кесіктің дәлдігін жақсартып жүз тығылып қалуының қауібін кемейтеді.
- Ілдірік тесіктері дурыс пішімде (ромб) және өлшемде болатын жүздерді пайдаланыңыз. Араның орнату кұралдарына сай болмаған жүздер теңерімде болмай, бақылау жоғалтуына алып келеді.
▶ Ешкашан зақымдалған немесе дұрыс емес жүз шайбаларын немесе болттарды пайдаланбаңыз. Шайбалар мен болттар араңыз үшін арнайы жасалған, оптималдық жұмыс және пайдалану қаүіптігі үшін.

Қайтарым себептері мен тиісті ескертпелер

– қайтару бул қысылған, сығылған немесе теңерімсіз ара дискісінің кездейсок реакциясы, ол бақылаусыз араның көтеріліп дайындамадан шығып пайдаланушыға шығып кетуіне себеп болуы мүмкін;
– диск жабылатын ойыкпен қатты қысылған немесе сығылған болса, диск төктап мотор реакийсы блокты жылдам кері бағытта пайдаланушыға тартады;
– егер диск бүралса немесе кесігі тең болмаса, дискінің арқасындағы тістер ағаш бетіне кіріп дискінің ойыктан

224|Қазақ

көтерілуіне және пайдаланушыға секреуіне себеп болуы мүмкін.

Қайтарым араны қате пайдаланудан және/немесе қате пайдалану әдістерінің немесе шарттарының салдарынан болатын жаракаттардың алды алады.

Араны екі қолмен қатты ұстаңыз және қолдарыңызды қайтарым қуштеріне қарсылық көрсететін күйде орналастырыңыз. Денеңізді дискінің бір жағына орналастырыңыз, дискімен бір сызықта емес. Қайтарым араны арқаға секіруіне себеп болуы мүмкін, бірақ қайтарым қуштерін пайдаланушы бақылауы мүмкін, егер шарасын көрсе.
▶ Егер диск кажалса, немесе кесу кез келген себептен токталса, шуріппені токтатып араны диск толык токтағаныша материалда жылжытпаңыз. Дискі істеп турғанда араны дайындамадан шығармаңыз немесе араны арқаға тартпаңыз, әйтпесе қайтарым пайда болуы мүмкін. Дискі кажалуының себебін табып оны жоюға әрекет жасаңыз.
▶ Араны дайындама ішінде қайта іске қосуда, ара дискісін тістер материалда болмайтын етіп ойықта ортаға дәлдеңіз. Егер ара дискісін қажалса, ара қайта іске қосылғанда ол шығып кетуі немесе дайындамадан қайтарым жасауы мумкін.
Улкен панельдерді тіретіп дискінің қысылуын немесе қайтарым жасауының қауіпін минималдаңыз. Улкен панельдер өз ауырлығынан иілуі мүмкін. Тіректерді панель астына кесік сызығына жақын және панель шеттеріне жақын жерде орналастыру керек.
▶ Отпес немесе зақымдалған дискілерді пайдаланбаңыз. Откірленбеген немесе дұрыс орнатылмаған дискілер жіңішке кесікті жасап дірілдеуі, дискі қажалау және қайтаруға алып келіңіз.
▶ Дискі терендігін және еңсін реттейтін түтқыштар кесуден алдын қатты және бекем туруы тиіс. Егер диск түтқышы кесу кезінде жылжыса, бул қажалу және қайтаруға алып келуі мумкін.
Бар қабырға немесе басқа көрінбейтін жайларды аралауда арнайы ретте абалаңыз. Шығып түрган дискі нысандарды кесіп қайтарымға алып келуі мүмкін.

Төменгі тіреуіш функциясы

▶ Әр пайдаланудан алдын төменгі тіреуіш дурыс жабылғанын тексеріңіз. Егер төменгі қорғағыш еркін жылжымаса араны пайдаланбаңыз және дереву жабыңыз. Төменгі қорғағышты ешкашан ашық күйге қайырмаңыз немесе бекітпеніз. Егер ара кездейсок түсіп кетсе, төменгі қорғағыш қисаю мумкін. Төменгі қорғағышты кері түтқамен көтеріп оны еркін журетін етіңіз және дискіге немесе басқа бөлшектерге барлық бурыштарды және кесік терендіктерінде тимеңіз.
▶ Төменгі қорғағыш жұмысын тексеріңіз. Егер қорғағыш пен серіппе дұрыс істемесе, оларға

алдын қызмет көрсету керек. Төменгі қорғағыш зақымдалған бөлшектер, жабысқақ қалдыктар немесе сыныктар жиналуы себебінен жақсы істемеуі мүмкін.

Төменгі қорғағышты қолмен ойықты кесіктер және құдікті кесіктер сияқты арнайы кесіктерде қайтару мүмкін. Дискі материалға кіргенде төменгі қорғағышты қайтару түтқасымен көтеріңіз, төменгі қорғағыш бос туруы керек. Барлық аралау жұмыстарында төменгі қорғағыш автоматты істеуі тиіс.
Эрдайым араны устелге немесе еденге қоюдан алдын төменгі қорғағыш дискіні қаптауына кез жеткізіңіз. Қорғалмаған, инерциямен істеген диск араны арқаға жүріп жалында барлық заттарды кесуіне себеп болады. Диск үшін өшірілгеннен соң токтау уақытын ескеріңіз.

Косымша кауіпсіздік нускаулықтары

▶ Шығарылған жоңқаларды қолмен алмаңыз. Айналатын бөлшектерден жаракат алуыңыз мүмкін.
▶ Араны бастың устінде устан жумыс істемеціз. Электр күралды жеткілікті бақылай алмайсыз.
▶ Кажетті іздеу куралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға алып келуі мүмкін.
Электр куралды пайдалануда оны екі қолмен берік устан, турақты қалыпта турыңыз. Электр куралы екі қолмен сенімді басқарылады.
▶ Туракты болмаса, электр куралмен жұмыс істемеңіз. Ол аралау устелінде жұмыс істеуге арналмаған.
▶ Тік емес бурышпен жүргізілуі мүмкін ендіріп кесу кезінде араның бағыттауыш тактасын бүйірлік ауыткудан қорғаңыз. Бүйірлік ауытку тұрып қалуға, осылайша, кері сокқыға әкелуі мүмкін.
▶ Дайындаманы бекітіңіз. Кысу құралына немесе қыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
Электр куралын жерге коюдан алдын оның токтауын күтіңіз. Алмалы-салмалы аспап ілініп электр курал бақылауының жоғалтуына алып келуі мумкін.
▶ Тез кесетін болаттан жасалған, төзімділігі жоғары аралау дискілерін пайдаланбаңыз. Мүндай аралау дискілері оңай сынуы мүмкін.
▶ Кара металдарды араламаңыз. Кызған жоңқалар шаңсоруды оталдыруы мүмкін.
▶ Шантуткыш маскасын киіціз.
Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруї мүмкін.

▶ Аккумуляторды ашпаңыз. Кыска түйықталу қауіпі бар.
▶ Шеге немесе бурауыш сиякты ушты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бул қыска түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.
▶ Бул аккумуляторды тек қана осы өндіруші өнімдерінде пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жүктеуден сақтайсыз.

Аккумуляторды, жылудан, сондай-ак, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қыска түйықталу қаупі туындайды.

▶ Абай болыңыз! Электр күралын Bluetoothбен пайдалануда басқа күралдар мен жабдықтар, үшак және медициналық күралдар (мысалы, кардиостимулятор, есту күралдары) жұмысында кедергілер пайда болуы мүмкін. Сондай-ак жақын турған адамдар мен хайуандарға зиян тудыру қаупін толық жою мүмкін емес. Электр күралын Bluetooth® бен медициналық күралдар, жанармай бекеттері, химиялық жабдықтар, жарылу қаубі бар және жарылатын аймактар жанында пайдаланбаңыз. Bluetooth® бар электр күралын үшактарда пайдаланбаңыз. Денеге жақын аймакта үзак ұақыт пайдаланбаңыз.

Bluetooth ^* cεз белгісі сурет белгісімен (логотиптер) бірре Bluetooth SIG, Inc компаниясының тіркелген тауарлық белгісі және мүлігі болып табылады. Осы сөз/сурет белгісін Robert Bosch Power Tools GmbH арқылы пайдалану лицензия негізінде орындалады.

Өнім және куат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып

келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр курал козғалмайтын тіректе ағашты бойлай және көлденеңінен, бұрышпен кесуге арналған. Электр күралының деректері мен реттеулерін Bluetooth Low Energy Module GCY 42 пайдаланылған кезде Bluetooth радио технологиясы арқылы электр күралы мен ақырғы мобильді кұрылғы арасында тасымалдауға болады.

Бейнеленген курамды бөлшектер

Көрсетілген күрамдастар нөмірленген суреттері бар беттегі электр күралының сипаттамасына сай.

(1) Ажыраткышты іске қосылудан қоргайтын құлып
(2) Ажыраткыш
(3) Пайдаланушы интерфейсі ^A)
(4) Косымша тутка
(5) Еніс бұрышын алдын ала тандауға арналған реттегіш інітірек
(6) Параллель тірекке арналған құлақты бұранда
(7) Еңіс бұрышының шкаласы

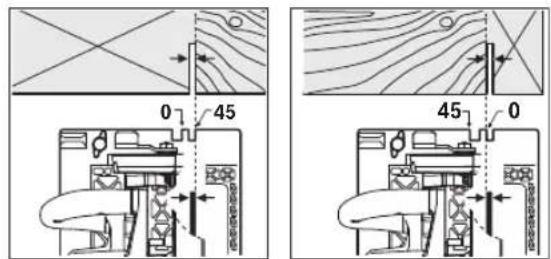

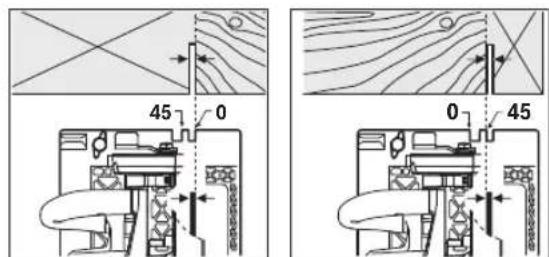

(8) Кесік белгісі 45° (GKS 18V-68 GC үлгісінде 0°)
(9) Кесік белгісі 0° (GKS 18V-68 GC үлгісінде 45°)
(10) Шпиндельді буғаттау түймесі
(11) Параллель тірек
(12) Маятникік қорғаныш қаптама
(13) Тірек тактасы
(14) Маятниктік қорғаныш қаптаманы реттегіш інітірек
(15) Еңіс бұрышын алдын ала таңдауға арналған кұлақты бұранда ^A)
(16) Корғаныш каптама
(17) Кесік терендігінің шкаласы
(18) Жоңканы шығаруға арналған келте құбыр
(19) Аккумулятор ^B)
(20) Bluetooth® Low Energy Module GCY 42 какпAFы
(21) Bluetooth® Low Energy Module GCY 42 ^®
(22) Кесік терендігін алдын ала тандауға арналған түйме ^A)
(23) Кесік терендігін алдын ала тандауға арналған иінтірек
(24) Түтка (беті окшауланған)
(25) Ара шпинделі
(26) Тірек фланеці
(27) Дискілік араның дискісі ^3)
(28) Кыскыш фланец
(29) Шайбасы бар кыскыш буранда
(30) Аккумуляторды босату түймесі ^B)
(31) Алты қырлы дөңбек кілт
(32) Шан/жоңка жинағыш корап ^B)
(33) Струбциналар жубы ^B)
(34) Аккумулятор заряды деңгейінің индикаторы (пайдаланушы интерфейсі) ^A)
(35) ECO режимінің индикаторы (пайдаланушы интерфейсі) ^A)
(36) Айналу жилігін алдын ала тандауға арналған түйме (пайдаланушы интерфейсі) ^4
(37) Айналу жилігінің деңгейі/режим индикаторы (пайдаланушы интерфейсі) ^4
(38) Смартфон индикаторы (пайдаланушы интерфейсі) ^A)
(39) Электр күралының күйі индикаторы (пайдаланушы интерфейсі) ^4

226|Қазақ

(40) Температура индикаторы (пайдаланушы интерфейси) ^A)
(41) Бағыттауыш шина ^B
(42) Сорғыш шланг ^B)
(43) Жалгайтын белшек ^A(B)
(44) Bosch және Mafell ұсынған бағыттауыш шина жүйелеріне арналған ойык ^1

(45) Festool және Makita ұсынған бағыттауыш шина жүйелеріне арналған ойық ^A)

A) тек GKS 18V-68 GC улгісінде
В) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер

Кол дискілік арасы GKS 18V-68 GC GKS 18V-68 C
Өнім нөмірі		3 601 FB5 1.. 3 601 FB5 0..
Номиналды кернеу V= 18 18
Бос жүріс күйіндегі айналу жилігі ^A)	мин ^1	2500–5000 5000
Макс. кесік терендігі
– 0° еңіс бұрышында мм 68 70
– 45° еңіс бұрышында мм 49,8 49,5
– 50° еңіс бұрышында мм 45,8 44,4
Шпиндель бекіткіші ● ●
FSN бағыттауыш шиналар жүйесімен бірге пайдалану		●	–
Тірек тақтасының өлшемдері мм 206 x 346 177,5 x 329
Ара дискісінің макс. диаметрі	мм	190	190
Ара дискісінің мин. диаметрі	мм	184	184
Ара дискісінің макс. қалындығы	мм	2,0	2,0
Тіреуіш дискінің мин. қалындығы	мм	1,0	1,0
Бекіткіш саңылау	мм 30 30
Салмағы EPTA-Procedure 01:2014 құжатына сай ^B)	кг	4,7–5,5	4,4–5,2
Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы	°C	0 ... +35	0 ... +35
Жұмыс кезіндегі ^C) және сақтау кезіндегі рұқсат етілген қоршаған орта температурасы	°C	-20 ... +50	-20 ... +50
Үйлесімді аккумуляторлар		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Толық куат үшін ұсынылатын аккумуляторлар		ProCORE18V... ≥ 5,5 A-caF	ProCORE18V... ≥ 5,5 A-caF
ұсынылатын зарядтағыш құрылғылар		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...
Деректерді тасымалдау
Bluetooth*		Bluetooth*4.2(Low Energy) ^D)	Bluetooth*4.2(Low Energy) ^D)
Сигнал арақашықтығы	с 8 8

Кол дискілік арасы GKS 18V-68 GC GKS 18V-68 C

Максималды сигнал аракашыктығы ^E

M 30 30

A) 20–25 °C температурасында аккумулятормен ProCORE18V 8.0Ah олшенеді.
В) пайдаланған аккумуляторға байланысты
C) <0 °C температураларында куаты шектелген
D) Мобильды терминалдар Bluetooth * темен куат курылғылармен (4.2 нұсқасы) үйлесімді болуы және Generic Access Profile (GAP) қолдауы тиіс.
E) Жететін қашықтық сыртқы шарттарға байланысты ретте, сонымен бірге пайдаланған қабылдау құрылғысына байланысты, қатты өзгерүү мүмкін. Жабық бөлмелер ішінде және метал кедергілер (мысалы, қабырғалар, серелер, чемодан т.б.) арқылы Bluetooth® жететін қашықтығы қатты қыскаруы мүмкін.

Шуыл және діріл туралы ақпарат

EN 62841-2-5 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр құралының амплитуда бойынша есептелген шуыл деңгейі әдтте келесідей болады: дыбыстық қысым деңгейі 98 дБ(А); дыбыстық қуат деңгейі 109 дБ(А). К дәлсіздігі = 3 дБ.

Кулак корфанысын тағыңыз!

Жалпы діріл мәндері a_h (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 62841-2-5 бойынша есептелген:

Ағаш аралы: a_h < 2,5 м/с ^2 , K = 1,5 м/с ^2

Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр куралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін нақты есептеу ушін құрал өшірілген және қосылған болып

пайдаланылмаған уақыттарды да ескеру қажет. Бүл дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.

Жинау

▶ Максималды руксат етілген жылдамдығы электр куралыңыздың бос айналу моментіне жоғары болған аралау дискілерін пайдаланыңыз.

Bluetooth® Low Energy Module GCY 42 модулін орнату

Bluetooth® Low Energy Module GCY 42 туралы акпаратты жинақтағы пайдалану бойынша нұсқаулықтан қараңыз.

▶ Тек техникалық мәліметтерде жазылған зарядтағыш құрылғыларды пайдаланыңыз. Тек қана мүндай зарядтағыш құрылғылар электр құралыңызда пайдаланылатын литий-иондық аккумулятормен үйлесімді.

Нускау: аккумулятор ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық куатын пайдалану үшін оны алғаш рет пайдаланудан алдын толық зарядтаңыз.

Литий-иондык аккумуляторды пайдалану мерзімін кыскартусыз кез келген уақытта зарядтауға болады. Зарядтау процесін үзу аккумулятордың зақымдалуына әкөлемейді.

Литий-иондык аккумулятор "Electronic Cell Protection (ECP)" (электрондык элементтерді корғау) арқылы терең заряд жоғалтудан қорғалған. Аккумулятор заряды жоқ болса электр құралы қорғаныс схемасы арқылы өшіріледі: алмалы-салмалы аспап басқа қозғалмайды.

Электр куралы автоматты ошкеннен соң косқыш/өшіргішті енді басушы болмаңыз. әйтпесе аккумулятор зақымдануы мүмкін.

Коқыстарды қайта өндеу туралы нүсқауларды орынданыз.

Аккумуляторды шешу

Аккумулятордың (19) езінде аккумуляторды босату түймесі (30) байқаусызда басылып кеткенде оның түсіп кетүінен қоргайтын екі құлыптау деңгейі бар. Аккумулятор электр құралында орнатулы болса, оны серіппе жайында ұстап тұрады.

Аккумуляторды (19) алу ўшін түймені (30) жіберіп, аккумуляторды электр құрылғысынан тартып шығарып алыңыз. Осы кезде куш салмаңыз.

Аккумулятор заряды деңгейінің индикаторы

Аккумулятор заряды деңгейінің индикаторындағы жасыл түсті жарық диодтары аккумулятордың заряд деңгейін көрсетеді. Қауіпсіздік түргысынан заряд деңгейін электр құралының жұмыссыз күйінде ғана шақыруға болады.

Заряд деңгейін көрсету үшін заряд деңгейінің индикаторына арналған өнемесе төймесін басыңыз.

Муны аккумулятор шығарылғанда да орындауға болады.

Заряд деңгейінің индикаторына арналған түймені басқаннан кейін ешқандай жарық диоды жанбаса, бүл

228|Қазақ

аккумулятордың ақаулы және оны ауыстыру керек екендігін білдіреді.

Нускау: аккумулятор зарядының деңгейі пайдаланушы интерфейсінде (3) де көрсетіледі (караңыз „Күй индикаторлары“, Бет 230).

Уздіксіз жарык 3× жасыл 60-100 %

Уздіксіз жарык 2× жасыл 30-60 %

Уздіксіз жарык 1× жасыл 5-30 %

Жыпылықтау 1× жасыл 0-5 %

Уздіксіз жарык 5× жасыл 80-100 %

Уздіксіз жарык 4× жасыл 60-80 %

Уздіксіз жарык 3× жасыл 40-60 %

Уздіксіз жарык 2× жасыл 20-40 %

Уздіксіз жарык 1× жасыл 5-20 %

Аралау дискісін орнату/ауыстыру

Аккумуляторды электр құралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр құралды тасымалдау және сақтау кезінде шығарыңыз. Косқыш/өшіргішке кездейсоктию жаракаттану қаупін тудырады.
Аралау дискісін орнату кезінде қорғағыш қолғап киіңіз. Аралау дискісіне тигенде жарақат алу қаупі бар.
▶ Тек осы пайдалану нүсқаулығында және электр кұралында берілген деректерге сәй және EN 847-1 бойынша тексерілген болып тиісті ретте белгіленген аралау дискілерін пайдаланыңыз.
▶ Алмалы-салмалы аспаптың рукçат etілген айналымдар саны кемінде электр құралында белгіленген максимальдық айналымдар санына сәйкес болуы керек. Рүқсат etілгеннен жылдам айналатын жабдық бұзылып, шашылып кетүі мүмкін.
▶ Тегістеу шенберлерін кондырма ретінде пайдаланбаңыз.

Аралау дискісін таңдау

Усынылатын дискілерге шолуды осы пайдалану нұсқаулығының соңында табуға болады.

Ара дискін шешу (А суретін қараңыз)

Электр құралды қозғалтқыш корпусының бүйірлік жағына қойыңыз.

– Шпиндельді бугаттау түймесін (10) басып, устан тұрыңыз.

Шпиндельді бугаттау түймесін (10) ара шпинделі токтап түрған болса ғана басыңыз. Әйтпесе электр күралын зақымдауыңыз мүмкін.

– Алты қырлы дөңбек кілтпен (31) қыскыш бұрандаманы (29) ① бағытында бұрал шығарыңыз.

- Маятникік корғағыш каптаманы (12) артқа тартып, берік ұстаңыз.

- Кыскыш фланецті (28) және аралау дискісін (27) шпиндельден (25) алыңыз.

Ара дискін орнату (А суретін қараңыз)

Электр құралды қозғалтқыш корпусының бүйірлік жағына қойыңыз.

– Аралау дискісін (27) және барлық бекіту бөлшектерін тазалаңыз.

- Маятниктік қорғағыш қаптаманы (12) артқа тартып, берік ұстаңыз.

– Аралау дискісін (27) тірек фланеціне (26) орнатыңыз. Тістердің кесу бағыты (аралау дискісіндегі көрсеткінің бағыты) және маятниктік қорғағыш қаптамадағы (12) айналу бағытының индикаторы бірдей болуы қажет.

- Кыскыш фланецті (28) орнатыңыз және кыскыш винтті (29) ② бағытында бұрал бекітіңіз. Кыскыш фланецтің (26) және тірек фланецтің (28) орнату күйі дұрыс болуын қадағалаңыз.

– Шпиндельді бугаттау түймесін (10) басып, устап тұрыңыз.

- Алты қырлы деңбек кілтпен (31) қысқыш винтті (29) ② бағытында бұрап бекітіңіз. Тарту моменті 6–9 Нм құрауы керек, қолмен бұрау плюс ¼ айналымға сәйкес келеді.

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шаңды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өңдеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өңделуі мүмкін.

- Мумкіншілігінше осы материал үшін сәйкес келетін шаңсорғышты пайдаланыңыз.

– Жумыс орнының жақсы желдетілуіне көз жеткізіңіз.

– P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналмауын кадагалаңыз. Шаң оңай тутануы мүмкін.

Жоңканы шығаруға арналған келте құбыр (В суретін қараңыз)

Жонканы шығаруға арналған келте құбырды (18) еркін бұрауға болады.

Жонканы шығаруға арналған келте құбырға (18) диаметрі 35 мм болатын сөрғыш шлангіні немесе шаң/жоңқа жинағыш қорапты (32) жалғауға болады.

Онтайлы сорылуды қамтамасыз ету үшін жоңқаны шығаруға арналған келте құбырды (18) жүйелі түрде тазалап түру қажет.

Сырткы сорғыш

Сорғыш шлангіні (42) шаңсорғышка (керек-жарак) жалғаныз. Осы нұсқаулықтар соңында түрлі шаңсорғыштарға қосу әдістері көрсетілген.

Электр куралды қашыктан іске қосу құрылғысы бар Bosch firmасының әмbebап шаңсорғышының штепсельдік розеткасына бірден қосуға болады. Ол электр курал қосылғанда автоматты түрде іске қосылады.

Шансорғыш өнделетін материалға сәйкес болуы қажет.

Денсаулыкка зиян, обыр тугызатын немесе күрғақ шандар үшін арнайы шансорғышты пайдаланыңыз.

Пайдалану

Аккумуляторды электр күралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ак, электр күралды тасымалдау және сақтау кезінде шығарыңыз. Косқыш/өшіргішке кездейсоктию жаракаттану қаупін тудырады.

Пайдалану түрлері

Электр күралында барлық жұмыстардан алдын аккумуляторды шығарыңыз.

Кесік терендігін реттеу (D–E суреттерін қараңыз)

Аралау терендігін дайындаманың қалынддығына байланысты реттеңіз. Дайындаманы көру мүмкін болуы үшін ол тістің толық биіктігінен азырақ болуы керек.

GKS 18V-68 GC

Кесік терендігін алдын ала тандауға арналған түйменің (22) көмегімен кесік терендігін реттеуге болады.

GKS 18V-68 C

Кесік терендігін алдын ала тандауға арналған інітіректің (23) көмегімен кесік терендігін реттеуге болады.

Шағын кесік тереңдігі үшін араны тірек тактасынан (13) ары тартыңыз, ал үлкен тереңдік үшін араны тірек тактасына (13) қарай итеріңіз. Кесік тереңдігінің шкаласында (17) қажетті өлшемді орнатыңыз.

Еңіс бурышын реттеу

Электр құралды қорғағыш қаптаманың (16) бүйірлік бөлігіне қойыңыз.

GKS 18V-68 GC

Еңс бұрышын алдын ала таңдауға арналған реттегіш інітіректі (5) және құлақты бұранданы (15) босатыңыз. Араны бүйірге қайырыңыз. Қажетті өлшемді шкалада (7) орнатыңыз. Реттегіш інітіректі (5) және құлақты бұранданы (15) кайтадан бұрап бекітіңіз.

Нускау: Бұрышпен аралау терендігі аралау терендігінің шкаласында (17) көрсетілген саннан кем.

GKS 18V-68 C

Еңіс бұрышын алдын ала таңдауға арналған реттегіш інітіректі (5) босатыңыз. Араны бүйірге қайырыңыз. Қажетті өлшемді шкалада (7) орнатыңыз. Реттегіш інітіректі (5) қайтадан бурап бекітіңіз.

Нускау: Бұрышпен аралау терендігі аралау терендігінің шкаласында (17) көрсетілген саннан кем.

Кесік белгілері

GKS 18V-68 GC

0° кесік белгісі (8) тік бурышпен аралау кезіндегі ара дискісінің позициясын көрсетеді. 45° кесік белгісі (9) 45° бурышпен аралау кезіндегі ара дискісінің позициясын көрсетеді.

Дурыс кесік жасау ушін дискілік араны суретте көрсетілгендей дайындамага қаратып орнатыңыз. Сынақ кесік жасап көріңіз.

GKS 18V-68 C

0° кесік белгісі (9) тік бурышпен аралау кезіндегі ара дискісінің позициясын көрсетеді. 45° кесік белгісі (8) 45° бурышпен аралау кезіндегі ара дискісінің позициясын көрсетеді.

Дурыс кесік жасау ушін дискілік араны суретте көрсетілгендей дайындамаға қаратып орнатыңыз. Сынақ кесік жасап көріңіз.

230|Қазақ

FSN бағыттауыш шиналар жүйесін пайдалану

GKS 18V-68 GC

FSN бағыттауыш шиналар жүйесін пайдалану кезінде электр құралының қисаю кесігі бағыттауыш шинаның бекіткішінде қалуы мүмкін.

(8) 45° 45° 50°

Бағыттауыш шинамен тікбурышты кесік және 45° кесік жасаған кезде тек қана (8) кесік белгісін қолданыңыз.

Пайдалануға ендіру

Зарядталған аккумуляторды (19) электр құралына берік бұғатталғанша кіргізіңіз.

Косу/өшіру

Электр құралын іске қосу үшін алдымен құлыптау пернесін (1) басып кейін қосқыш/өшіргішті (2) басып устап тұрыңыз.

Электр куралды өшіру үшін қосқышты/өшіргішті (2) жіберіңіз.

Нускау: Қауіпсіздік себебінен қосқыш/өшіргішті (2) құлыптауға болмайды, ол жұмыс істеу кезінде басылған болуы қажет.

Терец заряд жоғалту қорғанысы

Литий-иондык аккумулятор электрондык элементтерді корғау (ЕСР) арқылы терең заряд жоғалтудан қорғалған. Аккумулятор заряды жоқ болса электр құралы қорғаныс схемасы арқылы өшіріледі: алмалы-салмалы аспап басқа қозғалмайды.

Есо режимі

GKS 18V-68 GC

Электр күралы куатты үнемдейтін Eco режимінде пайдаланылғанда, аккумуляторды зарядтау уақыты 30%-ға ұзаруы мүмкін.

Есо режимі белсенді болса, айналу жилігінің деңгейі/режим индикаторында (37) Е белгісі керсетіледі.

Пайдаланушы интерфейсі (С суретін қараңыз)

GKS 18V-68 GC

Пайдаланушы интерфейсі (3) электр құралының айналу жилігін алдын ала таңдау және күйін қарап шығу үшін пайдаланылады.

Herizrì retteude 6 aйналу жилігінің деңгейі және Eco режимі алдын ала орнатылған. Арнайы қолданба (Bosch Toolbox App) арқылы 2 - 6 айналу жилігінің деңгейін бағдарламалауға болады.

Төменdegі кестеде деңгейлердің бағдарламаланған әр саны үшін алдын ала реттелген айналу жилігінің мәндәрі (негізгі реттеулер) көрсетілген.

	Денгей бойынша айналу жилігінің негізгі реттеуі
	1 2 3 4 5 6
	[мин^-1] [мин	^-1 ] [мин	^-1 ] [мин	^-1 ] [мин	^-1 ] [мин	^-1 ] [мин	^-1 ] [мин	^-1 ]
Айналу жилігі деңгейлерінің саны
Eco	3630 ^A)	- - - - -
2	2500 5000	- - - -
3	2500 3800 5000	- - -
4	2500 3300 4200 5000	- -
5	2500 3100 3800 4400 5000	-
6	2500 3000 3500 4000 4500 5000

A) ±25%
Айналу жилігін алдын ала тандау түймесімен (36) кажетті айналу жилігін жұмыс істеген кезде де алдын ала тандауға болады.

Күй көрсеткіштері

GKS 18V-68 GC

Аккумулятор зарядыденгейнің индикаторы(пайдаланушыинтерфейсі) (34)

Магынасы/себебі Шешімі

жасыл (2 - 5 жолак) Аккумулятор зарядталған –

Аккумулятор заряды деңгейінің индикаторы (пайдаланушы интерфейсі) (34)

Мағынасы/себебі Шешімі

сары (1 жолак) Аккумулятор заряды таусылған дерлік Аккумуляторды дерев алмастыру немесе зарядтау

кызыл (1 жолак) Аккумулятор заряды таусылған Аккумуляторды алмастыру немесе зарядтау

сары Шектік температураға жетті (қозғалтқыш, электроника, аккумулятор) Электр құралын бос жүріс күйінде жұмыс істетіп суыту

кызыл Электр куралы кызып кетті және өшеді Электр куралын сувіту

Смартфон индикаторы(38) және электркуралының күйіиндикаторы (39)

Мағынасы/себебі Шешімі

сары Кызмет керсету туралы еске салу Косымша акпаратты Bosch Toolbox App колданбасынан караңыз немесе қызмет көрсетуге тапсырыс беріңіз

Электр куралының күйі индикаторы (39)

Мағынасы/себебі Шешімі

жасыл ОК күйі –
сары Шектік температурага жетті немесе аккумулятор заряды таусылған дерлік		Электр құралын бос жүріс күйінде жұмыс істету және суыту немесе аккумуляторды дереу алмастыру немесе зарядтау
қызыл Электр құралы қызып кетті немесе аккумулятор заряды таусылған		Электр құралын суыту немесе аккумуляторды алмастыру/зарядтау
қызыл түспен жыпылықтайды	Қайта іске қосылудан қорғаныс іске қосылды	Электр құралын өшіріп қосу, қажет болса, аккумуляторды шығарып қайта орнату.

Байланыс функциялары

GKS 18V-68 GC

Bluetooth® Low Energy Module GCY 42 модулімен бірге электр куралы ушін төмендегі өзара байланыс функциялары колжетімді болады:

• Тіркеу және дербестеу
• Куйін тексеру, ескерту хабарларын шығару
• Жалпы мәліметтер мен реттеулер
• Баскару

– Айналу жилігінің деңгейлерін реттеу Смартфон индикаторы (38) электр құралы Bluetooth® радио технологиясы арқылы ақырғы мобильді құрылғыға акпарат (мысалы, температура туралы ескерту) жібергенде жанады.

Bluetooth® Low Energy Module GCY 42 туралы акпаратты жинактағы пайдалану бойынша нүсқаулықтан караңыз.

GKS 18V-68 C

Bluetooth® Low Energy Module GCY 42 модулімен бірге электр күралы ушін төмендегі өзара байланыс функциялары колжетімді болады:

- Тіркеу және дербестеу

– Күйін тексеру, ескерту хабарларын шығару
-Жалпы мәліметтер
- Баскару

Bluetooth® Low Energy Module GCY 42 туралы акпаратты жинактағы пайдалану бойынша нүсқаулықтан караңыз.

Kipiktirilgen Bluetooth® Low Energy Module GCY 42 модулі бар электр куралы радио интерфейспен жабдыкталған. Жергілікті пайдалану шектеулерін, мысалы, ушақтарда немесе емханаларда ескеріңіз.

Bluetooth® радио технологиясын пайдалануға болмайтын аймақтарда Bluetooth® Low Energy Module GCY 42 модулі мен түймелі аккумуляторды шығарып алу керек.

Кесік ені пайдаланған ара дискісіне байланысты өзгереді. Аралау дискілерін соқтығысудан және соққыдан қорғаңыз.

Электр құралды біркелкі және кесу бағытында азғантай қысыммен жүргізіңіз. Тым қатты қысым қондырманың

232|Қазақ

кызмет көрсету мерзімін айтарлыктай қыскартады және электр құралды закымдауы мүмкін.

Аралаудың өнімділігі және сапасы көбінесе аралау дискісінің күйі мен пішініне байланысты. Сондыктан тек өткір және өнделіп жатқан материалға жарайтын аралау дискілерін пайдаланыңыз.

Ағашты аралау

Аралау дискісін дұрыс тандау ағаштың түріне және сапасына, сосын бойлай немесе көлденеңінен аралауға байланысты.

Көлденеңінен аралау кезінде үзын серіппелі жоңка пайда болады.

Емен мен шамшат шаңы денсаулыққа өте зиянды, сондықтан тек шансорғышпен жұмыс істеңіз.

Параллель тірекпен аралау (F суретін қараңыз)

Параллельді тіреуіш (11) дайындама жиегі бойымен дәл аралауларды жүзеге асыруға және өлшемі бірдей жолақтарға кесуге мүмкіндік береді.

Параллель тіректің (11) бағыттауыш бағанын тірек тақтасындағы (13) бағыттауыш арқылы еткізіп жылжытыңыз. Параллель тіректі (11) құлақты бұрандамен (6) бекітіңіз.

Көмек тіреуішпен аралау (G суретін қараңыз)

Улкен дайындамаларды өндеу және түзу жиектерді кесу үшін дайындамада қосымша тірек ретінде тактаны немесе рейканы бекітуге боалды және дискілік тактаны тірек тактасымен бірге қосымша тіректің бойымен жургізуге болады.

Бағыттауыш шинамен аралау (Н – І суреттерін қараңыз)

GKS 18V-68 GC

Бағыттауыш шина (41) көмегімен тік кесіктерді орындауға болады.

Тутқыр бағыттауыш шина сырғануының алдын алып, дайындама бетін қорғайды. Бағыттауыш шина қаптамасы электр құралының оңай жылжуына мүмкіндік береді.

Дискілі араны тікелей бағыттауыш шинаға (41) орнатыңыз. Бағыттауыш шинаны (41) арнайы кергіш құрылғылармен, мысалы, қыскаштың көмегімен бағыттауыш шинаның (41) жіңішке жағы ара дискісіне қарап тұратындай етіп дайындамаға бекітіңіз.

Бағыттауыш шина (41) араланатын дайындама шетінен шықпауы тиіс.

Электр құралын қосып және кесу бағытында азғантай қысыммен біркелкі жүргізіңіз.

Жалғағыш бөліктің (43) көмегімен екі бағыттауыш шинаны байланыстыруға болады. Бекіту жалғау бөлшегінде орналасқан төрт винт көмегімен жүзеге асырылады.

(44) ойығы Bosch және Mafell ұсынған бағыттауыш шина жүйелеріне арналған.

(45) ойығы Festool және Makita ұсынған бағыттауыш шина жүйелеріне арналған.

Аккумуляторды оңтайлы пайдалану туралы нүсқаулар

Аккумуляторды сүйықтықтардан және ылғалдан қорғаңыз.

Аккумуляторды тек – 20 °C ... 50 °C температура аукымында сақтаңыз. Аккумуляторды жазда көлікте қалдырмаңыз.

Аккумулятордың желдету тесігін жүмсақ, таза және күрғақ қылшақпен мүқият тазалаңыз.

Пайдалану мерзімінің айтарлыктай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.

Коқыстарды қайта өндеу туралы нүсқауларды орындаңыз.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Аккумуляторды электр куралмен кез келген жумыстарды (мысалы, орнату, кызмет керсету, т.б.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз.
Коскыш/өшіргішке кездейсоктию жаракаттану каупін тудырады.

Жаксы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза ұстаңыз.

Маятниктік қорғағыш қаптама әрқашан еркін қозғалуы және өз бетінше жабылуы керек. Сондықтан маятниктік қорғағыш қаптама айналасындағы аумақты әрқашан таза ұстаңыз. Шаң мен жоңқаларды жаққышпен алып тастаңыз.

Жабыны жок аралау дискілерін қышқылсыз мүнайдың жука қабатымен жауып қорғауға болады. Аралау алдында мүнайды кетіріңіз, өйткені кері жағдайда ағашта дақтар пайда болады.

Жүздегі шайыр немесе желімнің қалдықтары кесу сапасына әсер етеді. Сондықтан пайдаланудан кейін аралау дискілерін тазалаңыз.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дүкендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушы (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы ақпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті.

Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер өлдекашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бүл туралы ақпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төменdegі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бүйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бүйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушы осы бүйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туралы ақпаратты сатып алушыға беруге міндетті;
– Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі әтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сөндай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төменdegі мекенжай бойынша қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казакстан Республикасы

050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті

акпаратты Ciз: www.bosch-professional.kz ресми сайттан ала аласыз

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыққан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

• механикалық зақымдардың жоқтығы;
  – пайдалану бойынша нускаулык талаптарының бузылу белгілерінің жоктығы;
  – пайдалану бойынша нүсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
  – электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
  – біліксіз жәндеу белгілерінің жоқтығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сынықтар;

– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпыті тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

• табифи тозу (ресурстың толық пайдаланылуы);
  – қате орнату, рүксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыққан жабдық пен оның бөліктері;
  – электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Тасымалдау

Бул литий-иондык аккумуляторлар қауіпті тауарларға қойылатын талаптарға сай болуы керек. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.

Ушінші түлғалар (мысалы, әye көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктерді тасымалдау маманымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша үлтық ережелерді сақтаңыз.

Кәдеге жарату

Электр куралдарды, аккумуляторларды, керек-жарактарды және орау

материалдарын экологиялық түргыдан дұрыс утилизациялауға тапсыру керек.

Электр құралдарды және аккумуляторларды/ батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Еуропа 2012/19/EU ережесі бойынша жарамсыз электр күралдары және Еуропа 2006/66/ЕС ережесі бойынша закымдалған немесе ескі аккумулятор/батареялар бөлек жиналып кәдеге жаратылуы қажет.

Аккумуляторлар/батареялар:

Литий-иондык:

Тасымалдау беліміндегі нүсқауларды орынданыз (қараңыз „Тасымалдау“, Бет 233).

Română
