NAVODILA ZA UPORABO GKS 18V68 Professional BOSCH

Pomoću vodeće šine (41) možete da izvodite pravolinijske rezove. Adhezivni premaz sprečava klizanje vodeće šine i štiti površinu radnog komada. Sloj šine vođice omogućava lako klizanje električnog alata. Postavite kružnu testeru direktno na vodeću šinu (41). Pričvrstite vodeću šinu (41) odgovarajućim zateznim mehanizmima, npr. stegom za vijke, tako da radni komad pokazuje uzani krak vodeće šine (41) u odnosu na list testere. Vodeća šina (41) ne sme da štrči iznad strane radnog elementa koja treba da se seče. Uključite električni alat i vodite ga ravnomerno i sa lakim pomakom u smeru reza. Pomoću spojnog elementa (43) mogu da se spoje dve vodeće šine. Zatezanje se vrši pomoću četiri zavrtnja koji se nalaze u veznom komadu. Žleb (44) je namenjen za sisteme šina za vođenje kompanije Bosch i Mafell. Žleb (45) je namenjen za sisteme šina za vođenje kompanije Festool i Makita. Uputstva za optimalno ophodjenje sa akumulatorom Zaštitite akumulator od vlade i vode. Lagerujte akumulator samo u području temperature od −20°C do 50°C. Ne ostavljajte akumulator leti npr. u autu. Čistite povremeno proreze za ventilaciju akumulatora sa mekom, čistom i suvom četkicom. Bitno skraćeno vreme rada posle punjenja pokazuje da je akumulator istrošen i da se mora zameniti. Obratite pažnju na uputstva za uklanjanje otpada. Održavanje i servis Održavanje i čišćenje u Izvadite bateriju pre svih radova na električnom alatu (na primer održavanja, promene pribora itd.) kao i kod njegovog transporta i čuvanja. Kod slučajnog aktiviranja prekidača za uključivanje/isključivanje postoji opasnost od povrede. u Držite električni alat i proreze za ventilaciju čiste, da bi dobro i sigurno radili. Klateća zaštitna hauba se mora uvek slobodno pokretati i automatski zatvarati. Držite zato područje oko oscilatorne zaštitne haube uvek čisto. Uklanjajte prašinu i piljevinu četkicom. Nepresvučene listove testere od nastanka korozije možete da zaštitite tankim slojem ulja bez kiseline. Uklonite pre sečenja ponovo ulje, jer će drvo biti zaprljano. Ostaci smole ili lepka na listu testere utiče na kvalitet reza. Čistite iz tog razloga listove testere odmah posle upotrebe. Servis i saveti za upotrebu Servis odgovara na vaša pitanja u vezi sa popravkom i održavanjem vašeg proizvoda kao i u vezi sa rezervnim delovima. Šematske prikaze i informacije u vezi rezervnih delova naći ćete i pod: www.bosch-pt.com Bosch tim za konsultacije vam rado pomaže tokom primene, Bosch Power Tools 1 609 92A 5FB | (24.02.2020)280 | Slovenščina ukoliko imate pitanja o našim proizvodima i njihovom priboru. Molimo da kod svih pitanja i naručivanja rezervnih delova neizostavno navedete broj artikla sa 10brojčanih mesta prema tipskoj pločici proizvoda. Srpski Bosch Elektroservis Dimitrija Tucovića 59 11000 Beograd Tel.: +381 11 644 8546 Tel.: +381 11 744 3122 Tel.: +381 11 641 6291 Fax: +381 11 641 6293 E-Mail: office@servis-bosch.rs www.bosch-pt.rs Keller d.o.o. Ljubomira Nikolica 29 18000 Nis Tel./Fax: +381 18 274 030 Tel./Fax: +381 18 531 798 E-Mail: office@keller-nis.com www.bosch-pt.rs Pro Servis NS d.o.o. Temerinski put 17 21000 Novi Sad Tel./Fax: +381 21 419-546 E-Mail: office@proservis.rs www.proservis.rs Bosnia Elektro-Servis Vl. Mehmed Nalić Dzemala Bijedića bb 71000 Sarajevo Tel./Fax: +387 33454089 E-Mail: bosch@bih.net.ba Transport Akumulatorske baterije koje sadrže litijum jon podležu zahtevima prava o opasnim materijama. Akumulatorske baterije korisnik može transportovati na drumu bez drugih pakovanja. Kod slanja preko trećih lica (na primer vazdušnih transportom ili špedicijom) mora se obratiti pažnja na posebne zahteve u pogledu pakovanja i označavanja. Tada se kod pripreme paketa za slanje mora pozvati stručnjak za opasne materije. Akumulatorske baterije šaljite samo ako kućište nije oštećeno. Odlepite otvorene kontakte i upakujte akumulatorsku bateriju tako, da se ne pokreće u paketu. Molimo da obratite pažnju na eventualne dalje nationalne propise. Uklanjanje đubreta Električne alate, akumulacione baterije, pribor i pakovanja treba predati na reciklažu koja je u skladu sa zaštitom životne sredine. Ne bacajte električne alate i akumulatore/ baterije u kućno djubre! Samo za EU‑zemlje: Prema evropskoj smernici 2012/19/EU električni alati koji su neupotrebljivi, a prema evropskoj smernici 2006/66/EC ni akumulatori/baterije koji su u kvaru ili istrošeni, ne moraju više da se odvojeno sakupljaju i odvoze na reciklažu koja odgovara zaštiti čovekove sredine. Akumulatorske baterije/baterije: Li-jonska: Molimo da obratite pažnju na napomene u odeljku Transport (videti „Transport“, Strana280). Slovenščina Varnostna opozorila Splošna varnostna navodila za električna orodja OPOZORILO Preberite vsa varnostna opozorila, navodila, ilustracije in specifikacije, ki so priložene temu električnemu orodju. Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težke poškodbe. Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali. Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla). Varnost na delovnem mestu u Delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povečajo možnost nezgod. u Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo. u Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem. Električna varnost u Priključni vtič električnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtičev. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara. u Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in 1 609 92A 5FB | (24.02.2020) Bosch Power ToolsSlovenščina | 281 pašniki. Tveganje električnega udara je večje, če je vaše telo ozemljeno. u Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar. u Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara. u Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar. u Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara. Osebna varnost u Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma če ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe. u Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb. u Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče. u Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe. u Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnovesje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah. u Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele. u Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom. u Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe. Uporaba in vzdrževanje električnega orodja u Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano. u Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti. u Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, če je le mogoče, in odstranite ter shranite pribor, še preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata. u Ko električnih orodij ne uporabljajte, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. u Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode. u Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. u Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij. u Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah. Uporaba in vzdrževanje akumulatorskih orodij u Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, če ga boste uporabljali za polnjenje drugačnih akumulatorskih baterij. u V električnih orodjih uporabljajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar. u Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniške sponke, kovanci, ključi, žeblji, vijaki in drugi manjši kovinski predmeti, ki bi lahko povzročili premostitev Bosch Power Tools 1 609 92A 5FB | (24.02.2020)282 | Slovenščina kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali požar. u V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Če tekočina vseeno po naključju pride v stik s kožo, jo sperite z vodo. Če pride tekočina v oči, poiščite zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje ali opekline. u Ne uporabljajte poškodovanih ali prilagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prilagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroči požar, eksplozijo ali tveganje za poškodbe. u Akumulatorske baterije ali orodja ne izpostavljajte ognju ali previsoki temperaturi. Izpostavljenost ognju ali vročini nad 130 °C lahko povzroči eksplozijo. u Upoštevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven določenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar. Servisiranje u Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki naj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo. u Nikdar ne popravljajte poškodovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajalec ali pooblaščeni serviser. Varnostna navodila za krožne žage Rezanje u NEVARNOST: dlani ne približujte rezalnemu območju in žaginemu listu. S prosto roko držite za dodatni ročaj ali ohišje motorja. Če žago držite z obema rokama, se na žaginem listu ne morete urezati. u Ne segajte pod obdelovanec. Ščitnik vas pod obdelovancem ne more zaščititi pred žaginim listom. u Globino rezanja prilagodite debelini obdelovanca. Pod obdelovancem ne sme biti viden več kot cel zob žaginega lista. u Obdelovanca med žaganjem nikoli ne držite v rokah ter ga ne polagajte na noge. Obdelovanec pritrdite na stabilno podlago. Pomembno je, da obdelovanec ustrezno podprete, s čimer zmanjšate izpostavljenost telesa, zatikanje žaginega lista in preprečite izgubo nadzora. u Ko izvajate postopek, pri katerem lahko pride do stika rezalnega nastavka s skrito žico, električno orodje držite za izolirane ročaje. Ob stiku z žico pod napetostjo se lahko napetost prenese na izpostavljene kovinske dele električnega orodja, uporabnik pa lahko ob tem doživi električni udar. u Pri žaganju vedno uporabite vzporedno vodilo ali ravno robno vodilo. Tako boste izboljšali natančnost reza in zmanjšali verjetnost zatikanja žaginega lista. u Vedno uporabljajte žagine liste z odprtinami za vpenjalni trn ustreznih velikosti in oblik (diamantne v primerjavi z okroglimi). Žagini listi, ki ne ustrezajo vpenjalni strojni opremi na žagi, se lahko med delovanjem zamaknejo, kar povzroči izgubo nadzora. u Nikoli ne uporabljajte poškodovanih ali nepravilnih podložk ali vijakov. Podložke žaginega lista in vijak so bili izdelani posebej za vašo žago za varno ter optimalno delovanje. Vzroki za povratni udarec in s tem povezana opozorila –povratni udarec je nenadna reakcija na zagozden ali napačno poravnan žagin list, ki povzroči, da žaga uide izpod nadzora in se usmeri stran od obdelovanca proti uporabniku; –ko je list čvrsto zagozden v ozki zarezi, se zaustavi, odziv motorja pa nenadoma odbije orodje proti uporabniku; –če se list v zarezi upogne ali zamakne, lahko ozobje na zadnji strani lista zareže v zgornjo površino lesa, zaradi česar list odskoči iz zareze proti obdelovancu. Povratni udarec je posledica napačne uporabe žage in/ali nepravilnih delovnih postopkov ali pogojev. Temu se lahko izognemo z ustreznimi previdnostnimi ukrepi, ki so navedeni spodaj. u Žago čvrsto držite z obema rokama, roki pa namestite v položaj, v katerem boste najlažje ublažili povratni udarec. S telesom se postavite levo ali desno od žaginega lista, ne v isto linijo. Povratni udarec lahko odbije žago, a ga lahko uporabnik z ustreznimi previdnostnimi ukrepi ukroti. u Če se žagin list zatika ali se iz kakršnega koli razloga med rezanjem zaustavlja, spustite gumb in žage v obdelovancu ne premikajte, dokler se list popolnoma ne zaustavi. Ko se žagin list premika oz. ko obstaja možnost povratnega udarca, ne poskušajte odstraniti ali povleči žage iz obdelovanca. Ugotovite, v čem je vzrok zatikanja lista in ustrezno ukrepajte. u Če žago znova vklopite, ko je list v obdelovancu, namestite list v zarezo in preverite, da ozobje ni v stiku z materialom. Če se žagin list zatakne, se lahko odbije oz. lahko pride do povratnega udarca, ko žago znova vklopite. u Velike plošče podprite, da tako zmanjšate tveganje zatikanja lista in povratnega udarca. Velike plošče se pogosto povesijo pod lastno težo. Podpornike je treba pod ploščo namestiti na obeh straneh: blizu linije reza in blizu roba plošče. u Ne uporabljajte topih ali poškodovanih žaginih listov. Zaradi neostrih ali nepravilno nameščenih žaginih listov je lahko ustvarjena zareza ozka, kar povzroči prekomerno trenje, zatikanje žaginega lista in povratne udarce. u Blokirni ročici za globino reza in nastavitev nagiba je treba pred žaganjem pričvrstiti in zavarovati. Če se nastavitev žaginega lista med žaganjem spremeni, se 1 609 92A 5FB | (24.02.2020) Bosch Power ToolsSlovenščina | 283 lahko list zaradi tega zatakne in pride do povratnega udarca. u Bodite še posebej previdni pri žaganju v obstoječe stene ali druga nevidna območja. Žagin list lahko žaga predmete, ki lahko povzročijo povratni udarec. Delovanje spodnjega ščitnika u Pred vsako uporabo preverite, ali se spodnji ščitnik pravilno zapira. Žage ne uporabite, če se spodnji ščitnik ne premika prosto in se ne zapre v trenutku. Spodnjega ščitnika ne vpnite ali privežite v odprt položaj.Če žaga po nesreči pade na tla, se lahko spodnji ščitnik upogne. Spodnji ščitnik dvignite z odpiralno ročico in se pri tem prepričajte, da se pod vsemi koti in pri vseh globinah prosto premika in se ne dotika žaginega lista ali katerega koli drugega dela. u Preverite delovanje vzmeti za spodnji ščitnik. Če ščitnik in vzmet ne delujeta brezhibno, ju je treba pred uporabo popraviti. Spodnji ščitnik lahko zaradi poškodovanih delov, lepljivih oblog ali nabiranja delcev deluje nepravilno. u Spodnji ščitnik je mogoče ročno odpreti le za posebne reze, kot so na primer potopni in kombinirani rezi. Dvignite spodnji ščitnik z odpiralno ročico. Takoj, ko pride list v stik z obdelovancem, je treba spodnji ščitnik sprostiti.Pri vseh ostalih načinih rezanja bi moral spodnji ščitnik delovati samodejno. u Spodnji ščitnik mora vedno pokrivati žagin list, preden žago položite na delovno mizo ali tla.Nezavarovan list v prostem teku povzroči vzvratno gibanje žage, pri čemer bo žagal vse, kar mu bo stalo na poti. Upoštevajte čas, ki je potreben za zaustavitev žaginega lista po sprostitvi stikala. Dodatna varnostna opozorila u Z rokami ne segajte v izmet odrezkov. Na vrtečih se delih se lahko poškodujete. u Žage ne uporabljajte nad glavo. Tako nimate zadostnega nadzora nad električnim orodjem. u Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z električnim vodom lahko povzroči požar ali električni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo. u Električno orodje med delom močno držite z obema rokama in poskrbite za varno stojišče. Z električnim orodjem lahko varneje delate, če ga upravljate z obema rokama. u Električnega orodja ne uporabljajte stacionarno. Orodje ni zasnovano za delo na mizi za žago. u Pri potopnem rezanju, ki ni izvedeno pod pravim kotom, preprečite stransko premikanje vodilne plošče žage. Stransko premikanje lahko vodi do zagozdenja žaginega lista in s tem povratnega udarca. u Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primežem, kot če bi ga držali z roko. u Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Nastavek se lahko zatakne, zaradi česar lahko izgubite nadzor nad električnim orodjem. u Ne uporabljajte žaginih listov iz visokoučinkovitega hitroreznega jekla. Takšni žagini listi se lahko zlomijo. u Ne žagajte železnih kovin. Zaradi razbeljenih odrezkov se lahko vname odsesavanje prahu. u Nosite zaščitno masko proti prahu. u Če je akumulatorska baterija poškodovana ali če jo nepravilno uporabljate, lahko iz nje uhajajo pare. Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svežega zraka in se v primeru težav obrnite na zdravnika. Pare lahko povzročijo draženje dihalnih poti. u Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika. u Koničasti predmeti, kot so na primer žeblji ali izvijači, in zunanji vplivi lahko poškodujejo akumulatorsko baterijo. Pojavi se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira. u Akumulatorsko baterijo uporabljajte samo z izdelki proizvajalca. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo. Akumulatorsko baterijo zaščitite pred vročino, npr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in kratkega stika. u Previdno! Med uporabo električnega orodja s funkcijo Bluetooth

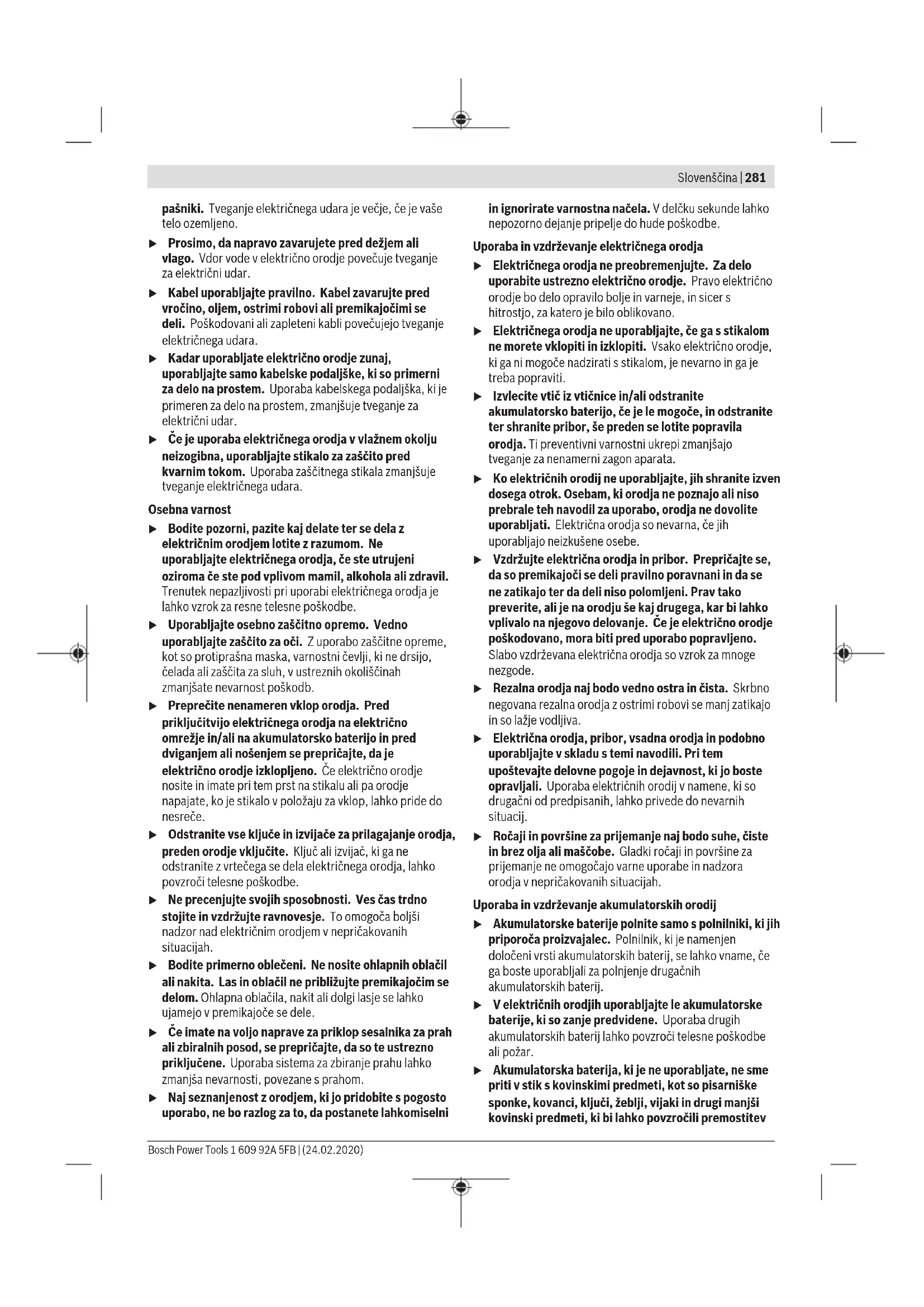

lahko pride do motenja drugih naprav in sistemov, letal in medicinskih naprav ter aparatov (npr. srčnega spodbujevalnika, slušnega aparata). Prav tako ni mogoče povsem izključiti škodljivega vpliva na ljudi in živali v neposredni bližini. Električnega orodja s funkcijo Bluetooth

uporabljajte v bližini medicinskih naprav in aparatov, bencinskih črpalk, kemičnih obratov, na območjih z nevarnostjo eksplozije in območjih, kjer se opravlja razstreljevanje. Električnega orodja s funkcijo Bluetooth

ne uporabljajte na letalih. Izogibajte se dolgotrajni uporabi v neposredni bližini telesa. Besedna znamka Bluetooth

in slikovne oznake (logotipi) so zaščitene blagovne znamke in last podjetja Bluetooth SIG, Inc. Vsaka uporaba te besedne znamke/slikovnih oznak podjetja Robert Bosch Power Tools GmbH poteka z uporabo licence. Bosch Power Tools 1 609 92A 5FB | (24.02.2020)284 | Slovenščina Opis izdelka in storitev Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe. Upoštevajte slike na začetku navodil za uporabo. Namenska uporaba Električno orodje je namenjeno za to, da na trdni podpori žagate v les v naslednjih smereh: vzdolž in prečno z ravnim potekom reza in pod poševnim kotom. Če je v električno orodje vstavljen povezljivostni modul Bluetooth

Low Energy Module GCY42, boste lahko prek brezžične tehnologije Bluetooth

med električnim orodjem in mobilno napravo prenašali podatke in upravljali nastavitve električnega orodja. Komponente na sliki Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko. (1) Zaklep stikala za vklop/izklop (2) Stikalo za vklop/izklop (3) Uporabniški vmesnik

(4) Dodatni ročaj (5) Nastavitvena ročica za izbiro zajeralnega kota (6) Krilni vijak za vzporedno vodilo (7) Skala zajeralnih kotov (8) Oznaka reza 45° (0° pri GKS18V-68GC) (9) Oznaka reza 0° (45° pri GKS18V-68GC) (10) Gumb za blokado vretena (11) Vzporedno vodilo (12) Premični zaščitni pokrov (13) Osnovna plošča (14) Ročica za prestavljanje premičnega zaščitnega pokrova (15) Krilni vijak za izbiro zajeralnega kota

(34) Prikaz stanja napolnjenosti akumulatorske baterije (uporabniški vmesnik)

(35) Prikaz načina ECO (uporabniški vmesnik)

(36) Tipka za izbiro števila vrtljajev (uporabniški vmesnik)

(37) Prikaz stopnja števila vrtljajev/način (uporabniški vmesnik)

(38) Prikaz za pametni telefon (uporabniški vmesnik)

(39) Prikaz stanja električnega orodja (uporabniški vmesnik)

(40) Prikaz temperature (uporabniški vmesnik)

Low Energy (različica 4.2) in podpirati Generic Access Profile (GAP). E) Doseg signala lahko glede na zunanje dejavnike močno niha, tudi pri uporabi sprejemnika. V zaprtih prostorih in zaradi kovinskih ovir (npr. stene, police, kovčki itn.) je lahko doseg signala Bluetooth® občutno manjši. Podatki o hrupu/tresljajih Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN62841-2-5. A-vrednotena raven hrupa za električno orodje običajno znaša: raven zvočnega tlaka 98dB(A); raven zvočne moči 109dB(A). Negotovost K=3dB. Uporabljajte zaščito za sluh! Skupne vrednosti tresljajev a

Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za medsebojno primerjavo električnih orodij. Primerne so tudi za začasno oceno oddajanja tresljajev in hrupa. Naveden nivo tresljajev in hrupa je določen na osnovi glavnih načinov uporabe električnega orodja. Pri uporabi orodja v drugačne namene, z drugačnimi nastavki ali pri nezadostnem vzdrževanju lahko nivo hrupa in tresljajev odstopa. To lahko obremenjenost s hrupom in tresljaji v celotnem obdobju uporabe občutno poveča. Za natančnejšo oceno obremenjenosti s hrupom in tresljaji morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko občutno zmanjša obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe. Določite dodatne varnostne ukrepe za zaščito uporabnika pred vplivi tresljajev, npr. vzdrževanje električnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov. Namestitev u Uporabljajte samo žagine liste z višjo največjo dovoljeno hitrostjo od števila vrtljajev v prostem teku električnega orodja. Namestitev nizkoenergijskega modula Bluetooth ® GCY42 Za več informacij o modulu Bluetooth® Low Energy Module GCY42 si preberite pripadajoča navodila za uporabo. Napolnite akumulatorsko baterijo u Uporabljajte samo polnilnike, ki so navedeni v tehničnih podatkih. Samo ti polnilniki so združljivi z litij- Bosch Power Tools 1 609 92A 5FB | (24.02.2020)286 | Slovenščina ionsko akumulatorsko baterijo, ki je nameščena v vašem električnem orodju. Opozorilo: akumulatorska baterija je ob dobavi delno napolnjena. Da zagotovite polno moč akumulatorske baterije, jo pred prvo uporabo popolnoma napolnite v polnilniku. Litij-ionsko akumulatorsko baterijo lahko kadar koli napolnite, ne da bi s tem skrajšali njeno življenjsko dobo. Prekinitev polnjenja ne poškoduje akumulatorske baterije. Litij-ionska akumulatorska baterija je zaščitena pred prekomerno izpraznitvijo s sistemom elektronske zaščite celic „Electronic Cell Protection (ECP)“. Če je akumulatorska baterija izpraznjena, zaščitno stikalo izklopi električno orodje: nastavek se ne premika več. u Po samodejnem izklopu električnega orodja ne pritiskajte več na stikalo za vklop/izklop. Akumulatorska baterija se lahko poškoduje. Upoštevajte navodila za odstranjevanje. Odstranitev akumulatorske baterije Akumulatorska baterija (19) ima dve blokadi, ki preprečujeta, da bi akumulatorska baterija pri nenamernem pritisku sprostitvene tipke (30) izpadla. Kadar je akumulatorska baterija vstavljena v električno orodje, jo varuje vzmet. Če želite odstraniti akumulatorsko baterijo(19), pritisnite sprostitveno tipko(30) in akumulatorsko baterijo izvlecite iz električnega orodja. Pri tem ne smete uporabiti sile. Prikaz stanja napolnjenosti akumulatorske baterije Tri zelene LED-lučke prikaza stanja napolnjenosti akumulatorske baterije prikazujejo stanje napolnjenosti akumulatorske baterije. Iz varnostnih razlogov je stanje napolnjenosti mogoče prikazati le, ko je električno orodje izklopljeno. Za prikaz stanja napolnjenosti pritisnite tipko ali na prikazu stanja napolnjenosti. To je mogoče tudi takrat, ko akumulatorska baterija ni vstavljena. Če po pritisku tipke za prikaz stanja napolnjenosti LED-diode ne zasvetijo, je akumulatorska baterija okvarjena in jo je treba zamenjati. Opomba: stanje napolnjenosti akumulatorske baterije je prikazano tudi na uporabniškem vmesniku (3) (glejte „Prikazi stanja“, Stran289). Vrsta akumulatorske baterije GBA 18V... LED-diode Napolnjenost 3zelene LED-diode neprekinjeno svetijo 60−100% 2zeleni LED-diodi neprekinjeno svetita 30−60% 1zelena LED-dioda neprekinjeno sveti 5−30% 1zelena LED-dioda utripa 0−5% Vrsta akumulatorske baterije ProCORE18V... LED-diode Napolnjenost 5 zelenih LED-diod neprekinjeno sveti 80−100 % 4 zelene LED-diode neprekinjeno svetijo 60−80 % 3zelene LED-diode neprekinjeno svetijo 40−60 % 2zeleni LED-diodi neprekinjeno svetita 20−40 % 1zelena LED-dioda neprekinjeno sveti 5−20 % 1zelena LED-dioda utripa 0−5 % Vstavljanje/zamenjava žaginega lista krožne žage u Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Prinenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb. u Pri namestitvi žaginega lista nosite zaščitne rokavice. Pri dotiku žaginega lista obstaja nevarnost poškodbe. u Uporabljajte samo žagine liste, ki ustrezajo podatkom, navedenim v teh navodilih za uporabo in na električnem orodju, in ki so preizkušeni po standardu EN847‑1 ter ustrezno označeni. u Dovoljeno število vrtljajev nastavka mora biti najmanj tako visoko, kot je maksimalno število vrtljajev, ki je navedeno na električnem orodju. Pribor, ki se vrti hitreje kot je dovoljeno, se lahko zlomi in leti naokrog. u Uporaba brusilnih plošč kot nastavka ni dovoljena. Izbira žaginega lista Pregled žaginih listov, ki jih priporoča proizvajalec, boste našli na koncu navodil. Odstranjevanje žaginega lista (glejte sliko A) Pri zamenjavi orodja je najbolje, če električno orodje položite na čelno stran ohišja motorja. – Pritisnite tipko za blokado vretena (10) in jo držite. u Tipko za blokado vretena (10) pritiskajte le, ko vreteno žage miruje. V nasprotnem primeru se lahko električno orodje poškoduje. – S šesterorobnim ključem (31) odvijte vpenjalni vijak (29) z vrtenjem v smeri ➊. – Nihajni zaščitni pokrov (12) pomaknite nazaj in ga čvrsto držite. – Vpenjalo (28) in žagin list (27) snemite z vretena žage (25). Namestitev žaginega lista (glejte sliko A) Pri zamenjavi orodja je najbolje, če električno orodje položite na čelno stran ohišja motorja. 1 609 92A 5FB | (24.02.2020) Bosch Power ToolsSlovenščina | 287 – Očistite žagin list (27) in vse vpenjalne dele, ki jih je treba namestiti. – Premični zaščitni pokrov (12) pomaknite nazaj in ga pritrdite. – Žagin list (27) namestite na vpenjalno prirobnico (26). Smer žaganja zob (smer puščice na žaginem listu) in puščica smeri vrtenja na nihajnem zaščitnem pokrovu (12) morata biti usklajeni. – Namestite vpenjalo (28) in privijte vpenjalni vijak (29) v smeri vrtenja ➋. Poskrbite za pravilen vgradni položaj vpenjalne prirobnice (26) in vpenjala (28). – Pritisnite tipko za blokado vretena (10) in jo držite. – S šesterorobnim ključem (31) zategnite vpenjalni vijak (29) v smeri vrtenja ➋. Zatezni moment naj bo od 6 do 9Nm, to ustreza ročnemu zatezanju z dodatnim ¼ obratom. Odsesavanje prahu/ostružkov Prah nekaterih materialov, npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju škodljiv. Stik s kožo ali vdihavanje takšnega prahu lahko povzroči alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v bližini. Določene vrste prahu kot npr. prah hrastovine ali bukovja veljajo za kancerogene, še posebej v kombinaciji z drugimi snovmi, ki so prisotne pri obdelavi lesa (kromat, zaščitno sredstvo za les). Materiale z vsebnostjo azbesta smejo obdelovati le strokovnjaki. – Če je mogoče, uporabljajte sesalnik, ki je primeren glede na vrsto materiala. – Poskrbite za dobro zračenje delovnega mesta. – Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2. Upoštevajte veljavne nacionalne predpise za obdelovalne materiale. u Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname. Izmet ostružkov (glejteslikoB) Izmet ostružkov (18) lahko po želji obračate. Na izmet ostružkov (18) lahko priključite odsesovalno cev s premerom 35mm ali zabojnik za prah/ostružke (32). Za zagotavljanje optimalnega odsesavanja je potrebno redno čiščenje izmeta ostružkov (18). Odsesavanje z zunanjim sesalnikom Sesalno cev (42) priključite na sesalnik prahu (pribor). Pregled različnih sesalnih priključkov najdete na koncu teh navodil. Električno orodje lahko priključite neposredno v vtičnico Boschevega večnamenskega sesalnika s pripravo za zagon na daljavo. Sesalnik se vključi samodejno, hkrati z vklopom električnega orodja. Sesalnik za prah mora biti primeren za obdelovanec. Za odsesavanje zdravju izredno nevarnih, rakotvornih ali suhih vrst prahu uporabljajte poseben sesalnik za prah. Delovanje u Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Prinenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb. Načini delovanja u Pred začetkom kakršnih koli del na električnem orodju iz njega odstranite akumulatorsko baterijo. Nastavitev globine reza (glejte slikeD–E) u Globino rezanja prilagodite debelini obdelovanca. Pod obdelovancem se lahko vidi manj kot ena širina zoba žaginega lista.

S tipko za izbiro globine reza (22) lahko nastavite globino reza.

Z ročico za izbiro globine reza (23) lahko nastavite globino reza. Za manjšo globino reza povlecite žago stran od osnovne plošče (13), za večjo globino reza potisnite žago proti osnovni plošči (13). Na skali globine reza (17) nastavite želeno mero. Nastavitev zajeralnega kota Najbolje je, če električno orodje položite na čelno stran zaščitnega pokrova (16).

Sprostite nastavitveno ročico za izbiro zajeralnega kota (5) in krilni vijak (15). Žago zasukajte na stran. Na skali (7) nastavite želeno mero. Znova pritrdite nastavitveno ročico (5) in krilni vijak (15). Opomba: pri zajeralnih rezih je globina reza manjša od prikazane vrednosti na skali za globino reza (17).

Sprostite ročico za prestavljanje za izbiro zajeralnega kota (5). Žago zasukajte na stran. Na skali (7) nastavite želeno mero. Znova privijte ročico za prestavljanje (5). Opomba: pri zajeralnih rezih je globina reza manjša od prikazane vrednosti na skali za globino reza (17). Bosch Power Tools 1 609 92A 5FB | (24.02.2020)288 | Slovenščina Oznake rezov

Oznaka reza 0° (8) prikazuje položaj žaginega lista pri pravokotnem rezu. Oznaka reza 45° (9) prikazuje položaj žaginega lista pri rezu pod kotom 45°. Za izdelavo reza točno po meri postavite krožno žago na obdelovanec, kot je prikazano na sliki. Svetujemo vam, da prej opravite poskusni rez.

Pri uporabi sistema za vodilne tirnice FSN lahko pri zajeralnem rezu električno orodje obtiči v vpetju za vodilne tirnice. (8) Zgolj oznake rezov (8) pa uporabljajte pri pravokotnem rezu in rezu pod kotom 45° z vodilom. Uporaba Namestitev akumulatorske baterije Potisnite napolnjeno akumulatorsko baterijo (19) v električno orodje tako, da se varno zaskoči. Vklop/izklop Za zagon električnega orodja najprej uporabite blokado vklopa (1), nato pa pritisnite na stikalo za vklop/izklop (2) in ga držite. Za izklop električnega orodja izpustite stikalo za vklop/izklop (2). Opomba: iz varnostnih razlogov stikala za vklop/izklop (2) ni mogoče blokirati, temveč ga je treba med uporabo orodja neprekinjeno držati pritisnjenega. Zaščita pred prekomernim praznjenjem Sistem elektronske zaščite celic „Electronic Cell Protection (ECP)“ ščiti litij-ionsko akumulatorsko baterijo pred prekomernim praznjenjem. Ko se akumulatorska baterija izprazni, zaščitno stikalo izklopi električno orodje: nastavek se ne premika več. Način Eco

Kadar električno orodje deluje v načinu z varčevanjem energije Eco, se lahko čas do iztrošenja akumulatorske baterije podaljša za do 30 %. Če je način Eco aktiven, potem se na zaslonu prikaže stopnja števila vrtljajev/način (37) in simbol E. Uporabniški vmesnik (glejte slikoC)

Uporabniški vmesnik (3) je namenjen izbiri števila vrtljajev in prikazu stanja električnega orodja. Izbira števila vrtljajev

V osnovni nastavitvi je prednastavljenih 6 stopenj števila vrtljajev in način Eco. S posebno aplikacijo (Bosch Toolbox App) lahko programirate 2 do 6 stopenj števila vrtljajev. V naslednji preglednici so prikazana prednastavljena števila vrtljajev (osnovne nastavitve) za vsako programirano število stopenj. Privzeta nastavitev števila vrtljajev pri stopnji

Število stopenj števila vrtljajev Eco

2500 5000 – – – – 1 609 92A 5FB | (24.02.2020) Bosch Power ToolsSlovenščina | 289 Privzeta nastavitev števila vrtljajev pri stopnji

Število stopenj števila vrtljajev

A) ±25% S tipko za izbiro števila vrtljajev (36) lahko potrebno število vrtljajev izberete tudi med delovanjem. Prikazi stanja

V povezavi z modulom Bluetooth® Low Energy Module GCY42 imate za električno orodje na voljo naslednje funkcije povezljivosti: – Registracija in nastavitev po meri – Preverjanje stanja, varnostna opozorila – Splošne informacije in nastavitve – Upravljanje – Nastavitev stopenj števila vrtljajev Bosch Power Tools 1 609 92A 5FB | (24.02.2020)290 | Slovenščina Prikaz pametnega telefona (38) sveti, če pošilja električno orodje informacije (npr. temperaturno opozorilo) prek tehnologije Bluetooth® na mobilno končno napravo. Za več informacij o modulu Bluetooth® Low Energy Module GCY42 si preberite pripadajoča navodila za uporabo.

V povezavi z modulom Bluetooth® Low Energy GCY42 imate za električno orodje na voljo naslednje funkcije povezljivosti: – Registracija in nastavitev po meri – Preverjanje stanja, varnostna opozorila – Splošne informacije – Upravljanje Za več informacij o modulu Bluetooth® Low Energy Module GCY42 si preberite pripadajoča navodila za uporabo. Navodila za delo u Električno orodje z vstavljenim nizkoenergijskim modulom Bluetooth® GCY42 je opremljeno z vmesnikom za radijsko povezavo. Upoštevajte lokalne omejitve uporabe, npr. v letalih ali v bolnišnicah. u V območjih, kjer tehnologije Bluetooth® ne smete uporabiti, je treba nizkoenergijski modul Bluetooth® GCY42 in gumbno celico odstraniti. Širina reza je odvisna od uporabljenega žaginega lista. Zavarujte žagine liste pred sunki in udarci. Električno orodje vodite enakomerno in z rahlim potiskanjem v smeri reza. Premočno potiskanje naprej znatno zmanjšuje življenjsko dobo nastavkov in lahko povzroči poškodbe električnega orodja. Zmogljivost žaganja in kakovost reza sta v največji meri odvisna od stanja žaginega lista in od oblike njegovih zob. Zato uporabljajte samo ostre žagine liste, ki so primerni za obdelovanec, ki ga boste žagali. Žaganje lesa Pravilna izbira žaginega lista je odvisna od vrste lesa, kakovosti lesa in od tega, ali bo potrebno vzdolžno ali prečno žaganje. Pri vzdolžnih rezih smreke nastajajo dolgi ostružki v obliki spiral. Bukov in hrastov prah je posebej nevaren za zdravje, zato vedno uporabljajte sesalnik prahu. Žaganje z vzporednim vodilom (glejte slikoF) Vzporedno vodilo (11) omogoča natančne reze vzdolž roba obdelovanca oz. rezanje enakomernih pasov. Potisnite zatič vzporednega vodila (11) skozi vodilo v osnovni plošči (13). Pritrdite vzporedno vodilo (11) s krilnim vijakom (6). Žaganje s pomožnim prislonom (glejte sliko G) Za žaganje velikih obdelovancev ali za žaganje ravnih robov lahko kot pomožni prislon na obdelovanec pritrdite desko ali letev in krožno žago nato z osnovno ploščo pomikate ob pomožnem prislonu. Žaganje z vodilom (glejte slikeH – I)

Izjava o skladnosti EU Izjavljamo pod izključno odgovornostjo, da je omenjen izdelek v skladu z vse- mi relevantnimi določili direktiv in uredb ter ustreza naslednjim standardom. Tehnična dokumentacija pri: * Ročna krožna žaga Številka artikla
