NAUDOJIMO INSTRUKCIJA GKS 18V68 Professional BOSCH

Ar vadotnes sliedes (41) palīdzību var veidot taisnus zāģējumus. Īpašs pārklājuma slānis novērš vadotnes sliedes izslīdēšanu un aizsargā apstrādājamā priekšmeta virsmu no bojājumiem. Arī vadotnes sliedes virspuse ir nosegta ar pārklājumu, kas nodrošina labu elektroinstrumenta slīdamību. Novietojiet ripzāģi tieši uz vadotnes sliedes (41). Lietojot piemērotas stiprinājuma ierīces, piemēram, skrūvspīles, nostipriniet vadotnes sliedi (41) uz apstrādājamā priekšmeta tā, lai vadotnes sliedes (41) šaurākā daļa būtu vērsta zāģa asmens virzienā. Vadotnes sliede (41) nedrīkst sniegties pāri apstrādājamā priekšmeta malai. Ieslēdziet elektroinstrumentu un pārvietojiet to pa zāģējuma trasi ar pastāvīgu ātrumu un nelielu spiedienu. Izmantojot savienojošo posmu (43), var savienot kopā divas vadotnes sliedes. Savienošanai ir izmantojamas četras kopā ar savienojošo posmu piegādātās skrūves. Grope (44) ir paredzēta Bosch un Mafell vadotnes sliežu sistēmām. Grope (45) ir paredzēta Festool un Makita vadotnes sliežu sistēmām. Pareiza apiešanās ar akumulatoru Sargājiet akumulatoru no mitruma un ūdens. 1 609 92A 5FB | (24.02.2020) Bosch Power ToolsLietuvių k. | 323 Uzglabājiet akumulatoru pie temperatūras no −20°C līdz 50°C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašīnā. Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu. Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem. Apkalpošana un apkope Apkalpošana un tīrīšana u Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. Ieslēdzēja nejauša nospiešana var izraisīt savainojumu. u Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. Instrumenta kustīgajam aizsargpārsegam jāspēj brīvi pārvietoties un patstāvīgi aizvērties. Tāpēc īpaši sekojiet, lai instrumenta virsma kustīgā aizsargpārsega tuvumā vienmēr būtu tīra. Attīriet putekļus un skaidas ar otu. Zāģa asmeņus, kam trūkst aizsargpārklājuma, var pasargāt no korozijas veidošanās, pārklājot ar plānu skābi nesaturošas eļļas kārtiņu. Pirms lietošanas asmeņi rūpīgi jānotīra, lai uz zāģējuma virsmas nepaliktu eļļas pēdas. Zāģa asmenim pielipušās līmes vai sveķu paliekas nelabvēlīgi ietekmē zāģējuma virsmas kvalitāti. Tāpēc notīriet zāģa asmeni tūlīt pēc tā lietošanas. Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Transportēšana Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem. Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists. Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv. Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē! Tikai EK valstīm. Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgie elektroinstrumenti, kā arī, atbilstoši Eiropas Savienības direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Akumulatori/baterijas: Litija-jonu: Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse323). Lietuvių k. Saugos nuorodos Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus su šiuo elektri- niu įrankiu pateikiamus saugos įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir speci- fikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti. Bosch Power Tools 1 609 92A 5FB | (24.02.2020)324 | Lietuvių k. Toliau pateiktame tekste vartojama sąvoka „Elektrinis įra- nkis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido). Darbo vietos saugumas u Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. u Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. u Dirbdami su elektriniu įrankiu neleiskite šalia būti vai- kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso. Elektrosauga u Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu nega- lima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumaži- na elektros smūgio pavojų. u Saugokitės, kad neprisiliestumėte prie įžemintų pavi- ršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. u Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. u Nenaudokite maitinimo laido ne pagal paskirtį. Nene- škite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kadjo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. u Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko dar- bams. Naudojant lauko darbams pritaikytus ilgina- muosius laidus, sumažėja elektros smūgio pavojus. u Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugik- lį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga u Būkite atidūs, sutelkite dėmesį į tai, kądarote, ir dirb- dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. u Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos ap- saugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeis- ti. u Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elekt- ros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu ne- šdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjung- tas, gali įvykti nelaimingas atsitikimas. u Prieš įjungdami elektrinį įrankį pašalinkite re- guliavimo įrankius arba veržlinius raktus. Besisuka- nčioje prietaiso dalyje esantis įrankis ar raktas gali sužalo- ti. u Stenkitės, kad kūnas visada būtų normalioje padėty- je. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį ne- tikėtose situacijose. u Dėvėkite tinkamą aprangą. Nedėvėkite plačių dra- bužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besi- sukančios dalys. u Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po- veikis. u Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį. Rūpestinga elektrinių įrankių priežiūra ir naudojimas u Neperkraukite elektrinio įrankio. Naudokite jūsų dar- bui tinkamą elektrinį įrankį. Su tinkamu elektriniu įra- nkiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. u Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. u Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumu- liatorių, jeigu jis išimamas. Ši atsargumo priemonė ap- saugos jus nuo netikėto elektrinio įrankio įsijungimo. u Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. u Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- 1 609 92A 5FB | (24.02.2020) Bosch Power ToolsLietuvių k. | 325 taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. u Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti. u Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos. u Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose. Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas u Akumuliatoriui įkrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklį, iškyla gaisro pavojus. u Su elektriniu įrankiu galima naudoti tik jam skirtą aku- muliatorių. Naudojant kitokius akumuliatorius iškyla su- sižalojimo ir gaisro pavojus. u Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso aku- muliatoriaus kontaktų. Trumpai sujungus akumuliato- riaus kontaktus galima nusideginti ar sukelti gaisrą. u Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Aku- muliatoriaus skystis gali sudirginti ar nudeginti odą. u Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba trau- mų pavojų. u Saugokite akumuliatorių ir įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti. u Vykdykite visas įkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neati- tinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu tempera- tūra neatitinka nurodyto diapazono ribų, gali sugesti aku- muliatorius ir kilti gaisras. Techninė priežiūra u Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudo- ti. u Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros at- stovas. Saugos nuorodos dirbantiems su diskiniais pjūklais Pjovimo operacijos u PAVOJUS: nekiškite rankų į pjovimo zoną ir prie pjūklo disko. Antrąja ranka laikykite papildomą ranke- ną arba variklio korpusą. Jei pjūklas laikomas abiem ra- nkomis, tai pjūklo diskas jų nesužalos. u Nelieskite apdirbamojo ruošinio iš apačios. Apsauginis gaubtas neapsaugos jūsų nuo ruošinio apačioje išlindusio pjūklo disko. u Nustatykite pjovimo gylį pagal ruošinio storį. Diskas ruošinio apačioje turi išlįsti šiek tiek mažiau nei per vieną disko danties aukštį. u Pjaunamojo ruošinio niekada nelaikykite rankose ir neparemkite jo savo koja. Patikimai jį įtvirtinkite stabiliame įtvare. Labai svarbu tinkamai pasiruošti dar- bui, kad sumažintumėte kūno sužalojimų pavojų, išveng- tumėte pjūklo strigimo arba neprarastumėte įrankio kontrolės. u Jei atliekate darbus, kurių metu pjovimo įrankis gali kliudyti paslėptus elektros laidus, elektrinį įrankį lai- kykite už izoliuotų rankenų. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsi- rasti įtampa ir trenkti elektros smūgis. u Atlikdami išilginį pjūvį visada naudokite lygiagrečiąją atramą ar kreipiamąją liniuotę. Tada pjausite tiksliau ir sumažinsite pjūklo strigimo tikimybę. u Naudokite tik tinkamo dydžio pjūklo diskus ir su tinka- ma tvirtinimo kiauryme (pvz., rombo formos arba ap- valia). Pjūklo diskai, kurie neatitinka pjūklo tvirtinamųjų dalių formos, sukasi ekscentriškai, todėl iškyla pavojus nesuvaldyti įrankio. u Niekada nenaudokite pažeistų ar netinkamų pjūklo disko tarpinių poveržlių ir varžtų. Pjūklo disko tarpinės poveržlės ir varžtai buvo sukonstruoti specialiai jūsų pjūk- lui, kad būtų užtikrintas optimalus rezultatas ir saugus darbas. Atatranka – priežastys ir atitinkamos saugos nuorodos - atatranka yra staigi reakcija dėl įsprausto, užsikirtusio ar netinkamai nukreipto pjūklo disko, kai pjūklas nekontroliuo- jamai iššoka iš ruošinio ir ima judėti link dirbančiojo; - jei pjūklo diskas per stipriai prispaudžiamas arba užspau- džiamas į apačią siaurėjančiame pjūvio plyšyje, jis sustoja, o veikiantis variklis staiga meta prietaisą atgal link dirbančiojo; - jei pjaunant pjūklo diskas yra pasukamas ar netinkamai nu- kreipiamas, pjūklo disko užpakalinės briaunos dantys gali įsi- kabinti į medžio paviršių ir tada, pjūklo diskui išsilaisvinus iš plyšio, pjūklas atšoka link dirbančiojo. Atatranka yra įrankio netinkamo naudojimo ar valdymo rezul- tatas; jos galite išvengti, jei imsitės atitinkamų, žemiau ap- rašytų saugos priemonių. u Pjūklą visada tvirtai laikykite abiem rankom, o rankas laikykite tokioje padėtyje, kad galėtumėte įveikti ata- trankos jėgas. Jūsų kūnas turėtų būti iš šono prie pjūklo disko, bet jokiu būdu ne vienoje linijoje su pjūk- Bosch Power Tools 1 609 92A 5FB | (24.02.2020)326 | Lietuvių k. lo disku. Dėl atatrankos pjūklas gali atšokti atgal, bet dir- bantysis, jei imasi atitinkamų priemonių, atatrankos jėgas gali kontroliuoti. u Jei pjūklo diskas užstringa arba norite nutraukti dar- bą, išjunkite pjūklą ir ramiai laikykite jį ruošinyje, kol pjūklo diskas visiškai sustos. Niekada nebandykite ištraukti pjūklo iš ruošinio ar traukti pjūklo atgal, kol ašmenys dar juda, nes tai gali sukelti atatranką. Nustatykite ir pašalinkite pjūklo disko strigimo priežastį. u Jei vėl norite įjungti ruošinyje paliktą pjūklą, centruo- kite pjūklo diską pjūvio plyšyje ir patikrinkite, ar pjūk- lo dantys nėra įsikabinę į ruošinį. Jei pjūklo diskas įstri- gęs, vėl įjungus pjūklą, jis gali iškilti į viršų arba sukelti ata- tranką. u Dideles plokštes paremkite, kad sumažintumėte ata- trankos riziką dėl stringančio pjūklo disko. Didelės plo- kštės dėl savo svorio išlinksta. Plokštes reikia atremti abe- jose pusėse, t.y. šalia pjovimo linijos ir šalia plokštės krašto. u Nenaudokite neaštrių ar pažeistų pjūklo diskų. Neašt- rūs ar netinkamai praskėsti pjūklo dantys palieka siaures- nį pjovimo taką, todėl atsiranda per didelė trintis, stringa pjūklo diskas ir sukeliama atatranka. u Prieš pradėdami pjauti tvirtai užveržkite įveržimo svirteles, kuriomis reguliuojamas pjovimo gylis ir pjūklo disko posvyrio kampas. Jei pjaunant keičiasi pjūklo disko padėtis, diskas gali įstrigti ir sukelti atatra- nką. u Būkite ypač atsargūs pjaudami sienose ar kituose ne- permatomuose paviršiuose. Panyrantis į ruošinį pjūklo diskas pjaudamas paslėptus objektus gali įstrigti ir sukelti atatranką. Apatinio apsauginio gaubto funkcija u Prieš kiekvieną naudojimą patikrinkite, ar apatinis ap- sauginis gaubtas tinkamai užsidaro. Nenaudokite pjūklo, jei apatinis apsauginis gaubtas negali laisvai judėti ir tuojau neužsidaro. Niekada neužfiksuokite ir nepririškite gaubto, nes tuomet pjūklo diskas bus ne- apsaugotas.Pjūklui netyčia nukritus, gali įlinkti apsaugi- nis gaubtas. Naudodamiesi pakėlimo rankenėle, apsaugi- nį gaubtą atidarykite ir įsitikinkite, kad jis juda laisvai ir neliečia nei pjūklo disko, nei jokios kitos dalies, nustačius bet kokį pjūklo disko posvyrio kampą ir bet kokį pjovimo gylį. u Patikrinkite, kaip veikia apatinio apsauginio gaubto spyruoklės. Jei apsauginis gaubtas ir spyruoklė veikia netinkamai, prieš naudojant reikia atlikti techninę priežiūrą. Dėl pažeistų dalių, lipnių nuosėdų ar susikau- pusių nešvarumų apatinis apsauginis gaubtas gali lėčiau judėti. u Apatinį apsauginį gaubtą rankiniu būdu atidaryti lei- džiama tik atliekant specialius pjūvius, pvz., darant įpjovas ir pjaunant kampu. Atidarykite apatinį apsau- ginį gaubtą pakėlimo rankenėle ir, kai tik pjūklo diskas sulįs į ruošinį, ją atleiskite.Atliekant visus kitus pjovimo darbus apatinis apsauginis gaubtas turi atsidaryti ir užsi- daryti savaime. u Jei apatinis apsauginis gaubtas neapgaubė pjūklo dis- ko, pjūklo ant pjovimo stalo ar ant grindų nedėkite.Jei apsauginis gaubtas neuždarytas, iš inercijos besisukančio disko varomas pjūklas juda pjovimo krypčiai priešinga kryptimi ir pjauna viską, kas pasitaiko kelyje. Turėkite omenyje, kad atleidus jungiklį, pjūklo diskas dar kurį laiką sukasi iš inercijos. Papildomos saugos nuorodos u Nekiškite rankų į drožlių išmetimo angą. Besisukančios dalys gali sužaloti. u Su pjūklu neatlikite darbų virš galvos. Taip dirbdami, negalėsite patikimai kontroliuoti elektrinį įrankį. u Prieš pradėdami darbą, tinkamais ieškikliais patikrin- kite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abe- jojate, galite pasikviesti į pagalbą vietinius komunali- nių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujot- iekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių. u Darbo metu elektrinį įrankį visuomet būtina laikyti abiem rankomis ir tvirtai stovėti. Abiem rankomis laiko- mas elektrinis įrankis yra saugiau valdomas. u Nenaudokite elektrinio įrankio stacionariai. Jis nėra skirtas darbui su pjovimo stalu. u Darydami įpjovas, kurias pjaunate ne stačiu kampu, įt- virtinkite kreipiamąją plokštę, kad ji nenuslystų į šo- ną. Plokštei nuslydus į šoną, pjūklo diskas gali užstrigti ir sukelti atatranką. u Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įt- virtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka. u Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įs- trigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektri- nio įrankio. u Nenaudokite pjovimo diskų, pagamintų iš HSS plieno. Tokie diskai gali greitai sulūžti. u Nepjaukite nespalvotųjų metalų. Įkaitusios drožlės gali uždegti dulkių nusiurbimo įrangos dalis. u Dirbkite su apsaugine kauke. u Pažeidus akumuliatorių ar netinkamai jį naudojant, ga- li išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. u Neardykite akumuliatoriaus. Galimas trumpojo sujungi- mo pavojus. u Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. 1 609 92A 5FB | (24.02.2020) Bosch Power ToolsLietuvių k. | 327 u Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di- delės apkrovos. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių po- veikio, ugnies, nešvarumų, vandens ir drėg- mės. Iškyla sprogimo ir trumpojo jungimo pavo- jus. u Atsargiai! Naudojantis elektriniu įrankiu su Bluetooth

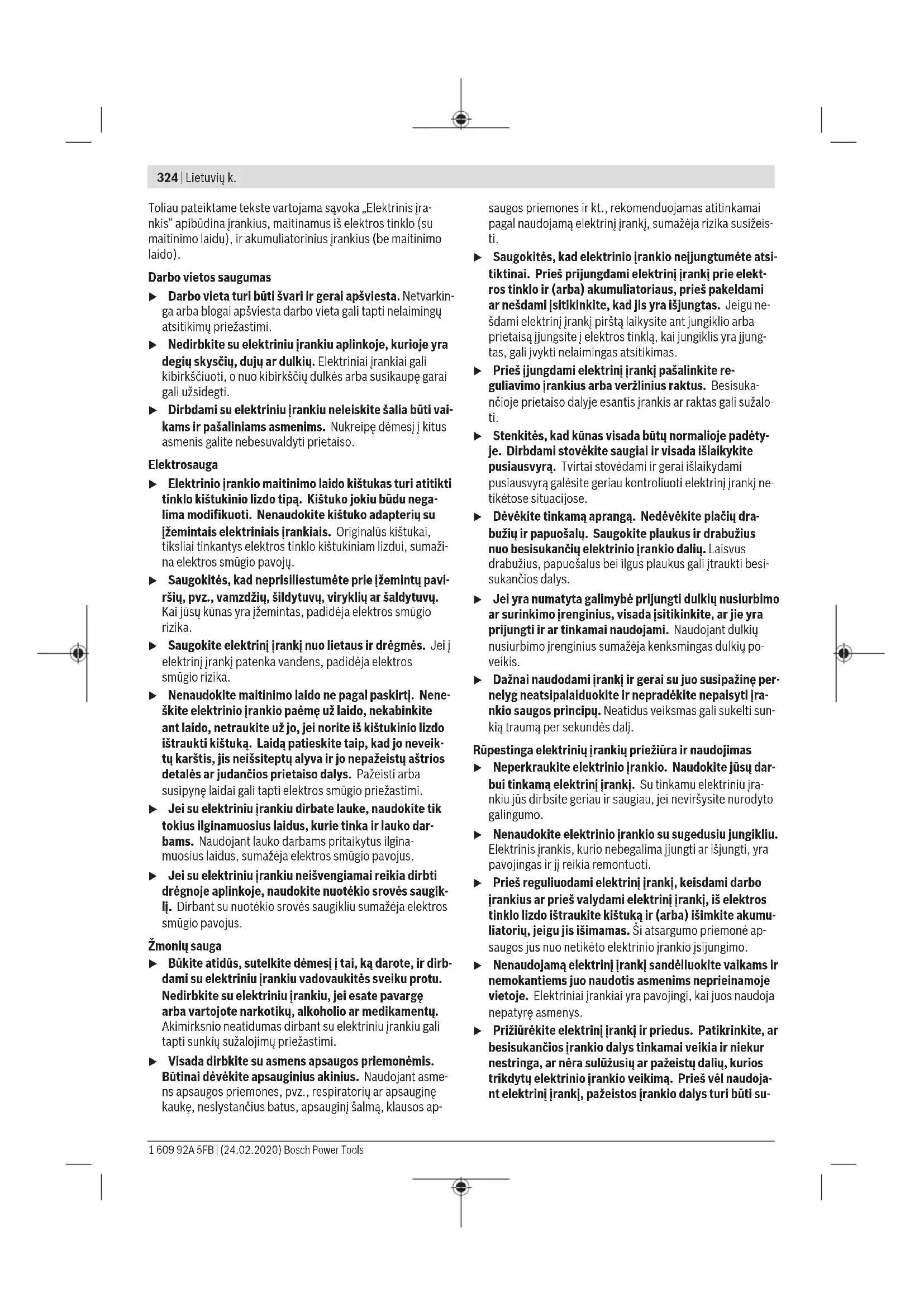

gali būti trikdomas kitų prietaisų ir įrenginių, lėktuvų, o taip pat medicinos prietaisų (pvz., širdies stimuliato- rių, klausos aparatų) veikimas. Be to, išlieka likutinė rizika, kad bus pakenkta labai arti esantiems žmo- nėms ir gyvūnams. Elektrinio įrankio su Bluetooth

ne- naudokite arti medicinos prietaisų, degalinių, chemi- jos įrenginių, sričių su sprogia atmosfera ir teritorijų, kuriose atliekami sprogdinimai. Elektrinio įrankio su Bluetooth

nenaudokite lėktuvuose. Venkite ilgalaikio eksploatavimo prie kūno. Bluetooth

žodinis prekės ženklas, o taip pat vaizdinis prekės ženklas (logotipas), yra registruoti prekių ženklai ir „Bluetooth SIG, Inc.“ nuosavybė. „Robert Bosch Power Tools GmbH“ šiuos žodinį ir vaizdinį prekės ženklus nau- doja pagal licenciją. Gaminio ir savybių aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis. Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji- mo instrukcijos dalyje. Naudojimas pagal paskirtį Elektrinis įrankis yra skirtas išilginiams ir skersiniams pjūviams medienoje atlikti, tiesia linija ir kampu, padėjus ruošinį ant tvirto pagrindo. Elektrinio įrankio duomenys ir nustatymai, kai yra įdiegtas Bluetooth

radijo ryšio technologija, gali būti perkelti iš elekt- rinio įrankio į mobilųjį galinį prietaisą ir atvirkščiai. Pavaizduoti įrankio elementai Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose. (1) Įjungimo-išjungimo jungiklio įjungimo blokatorius (2) Įjungimo-išjungimo jungiklis (3) Naudotojo sąsaja

(4) Pagalbinė rankena (5) Pjūvio kampo reguliavimo svirtelė (6) Sparnuotasis varžtas lygiagrečiajai atramai fiksuoti (7) Pjovimo kampo nustatymo skalė (8) Pjūvio žymė 45° (0° įrankyje GKS18V-68GC) (9) Pjūvio žymė 0° (45° įrankyje GKS18V-68GC) (10) Suklio fiksuojamasis klavišas (11) Lygiagrečioji atrama (12) Slankusis apsauginis gaubtas (13) Pagrindo plokštė (14) Slankiojo apsauginio gaubto reguliavimo svirtelė (15) Sparnuotasis varžtas pjūvio kampui reguliuoti

(16) Apsauginis gaubtas (17) Pjūvio gylio skalė (18) Pjuvenų išmetimo anga (19) Akumuliatorius

(22) Mygtukas pjovimo gyliui nustatyti

(23) Svirtelė pjūvio gyliui reguliuoti (24) Rankena (izoliuotas rankenos paviršius) (25) Pjūklo suklys (26) Tvirtinamoji jungė (27) Pjūklo diskas

(28) Prispaudžiamoji jungė (29) Tvirtinamasis varžtas su poveržle (30) Akumuliatoriaus atblokavimo klavišas

(31) Šešiabriaunis raktas (32) Dulkių ir drožlių surinkimo dėžutė

(34) Akumuliatoriaus įkrovos būklės indikatorius (naudo- tojo sąsaja)

(35) ECO režimo indikatorius (naudotojo sąsaja)

(36) Sūkių skaičiaus nustatymo mygtukas (naudotojo sąsaja)

(37) Sūkių skaičiaus pakopos/režimo indikatorius(naudo- tojo sąsaja)

(39) Elektrinio įrankio būsenos indikatorius (naudotojo sąsaja)

(40) Temperatūros indikatorius (naudotojo sąsaja)

(43) Jungiamasis elementas A)B) (44) Griovelis Bosch ir Mafell firmų kreipiamųjų juostų sis- temoms

(45) Griovelis Festool ir Makita firmų kreipiamųjų juostų sistemoms

tik įrankyje GKS18V-68GC

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje. Bosch Power Tools 1 609 92A 5FB | (24.02.2020)328 | Lietuvių k. Techniniai duomenys Rankinis diskinis pjūklas GKS18V-68 GC GKS18V-68 C Gaminio numeris 3 601 FB5 1.. 3 601 FB5 0.. Nominalioji įtampa V= 18 18 Tuščiosios eigos sūkių skaičius

2500 – 5000 5000 maks. pjovimo gylis – kai įstrižo pjūvio kampas 0° mm 68 70 – kai įstrižo pjūvio kampas 45° mm 49,8 49,5 – kai įstrižo pjūvio kampas 50° mm 45,8 44,4 Suklio fiksatorius ● ● Naudojant su kreipiamųjų juostų sistema FSN ● – Pagrindo plokštės matmenys mm 206x346 177,5x329 maks. pjūklo disko skersmuo mm 190 190 min. pjūklo disko skersmuo mm 184 184 Maks. pjūklo disko korpuso storis mm 2,0 2,0 Min. pjūklo disko korpuso storis mm 1,0 1,0 Pjūklo disko kiaurymė mm 30 30 Svoris pagal „EPTA-Procedure 01:2014“

kg 4,7 – 5,5 4,4 – 5,2 Rekomenduojama aplinkos temperatūra įkrauna-

°C 0 ... +35 0 ... +35 Rekomenduojama aplinkos temperatūra veikiant

ir sandėliuojant °C –20...+50 –20...+50 Kompaktiški akumuliatoriai GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... Rekomenduojami akumuliatoriai darbui visa galia ProCORE18V... ≥5,5Ah ProCORE18V... ≥5,5Ah Rekomenduojami krovikliai GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... Duomenų perdavimas Bluetooth

Intervalas tarp signalų s 8 8 Maksimalus signalo veikimo nuotolis

išmatuota, esant 20–25°C, su akumuliatoriumiProCORE18V 8.0Ah. B) priklausomai nuo naudojamo akumuliatoriaus C) ribota galia, esant temperatūrai <0 °C D) Mobilieji galiniai prietaisai turi būti tinkami naudoti su „Bluetooth

-Low-Energy“ prietaisais (4.2 versija) ir palaikyti „Generic Access Profi- le“ (GAP). E) Veikimo nuotolis, priklausomai nuo išorinių sąlygų, taip pat ir nuo naudojamo imtuvo, gali labai skirtis. Uždarose patalpose ir dėl metalinių barjerų (pvz., sienų, lentynų, lagaminų ir kt.) Bluetooth® veikimo nuotolis gali labai sumažėti. Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagalEN62841-2-5. Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi- niu atveju siekia: garso slėgio lygis98dB(A); garso galios ly- gis109dB(A). Paklaida K=3dB. Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaida K nustatyta pagalEN62841-2-5: Medienos pjovimas: a

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti. Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei- gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito- kiais darbo įrankiais arba jeigu jis nepakankamai techniškai 1 609 92A 5FB | (24.02.2020) Bosch Power ToolsLietuvių k. | 329 prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki- sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo- jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Montavimas u Naudokite tik tokius diskus, kurių maksimalus leis- tinas greitis yra didesnis už elektrinio prietaiso tuščio- sios eigos sūkių skaičių. Bluetooth ® „Low Energy Module GCY 42“ įstatymas Informacija apie Bluetooth® „Low Energy Module“ GCY42 pateikta jo naudojimo instrukcijoje. Akumuliatoriaus įkrovimas u Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elekt- riniame įrankyje naudojamo ličio jonų akumuliatoriaus. Nuoroda: akumuliatorius pristatomas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą aku- muliatorių kroviklyje visiškai įkraukite. Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavi- mo trukmė dėl to nesutrumpėja. Krovimo proceso nutrauki- mas akumuliatoriui nekenkia. Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai aku- muliatorius išsikrauna, apsauginis išjungiklis išjungia elektri- nį įrankį, ir darbo įrankis nebesisuka. u Jeigu elektrinis įrankis išsijungė automatiškai, neban- dykite vėl spausti įjungimo-išjungimo jungiklio. Taip galite sugadinti ličio jonų akumuliatorių. Laikykitės pateiktų šalinimo nurodymų. Akumuliatoriaus išėmimas Akumuliatoriuje (19) yra dvi fiksavimo pakopos, kurios sau- go, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą (30), akumuliatorius neiškristų. Į elektrinį įrankį įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė. Norėdami išimti akumuliatorių (19), paspauskite atblokavi- mo klavišą (30) ir išimkite akumuliatorių iš elektrinio įrankio traukdami jį atgal. Traukdami nenaudokite jėgos. Akumuliatoriaus įkrovos būklės indikatorius Žali akumuliatoriaus įkrovos būklės indikatoriairodo akumu- liatoriausįkrovos būklę. Dėl saugumo, įkrovos būklę galima pažiūrėti tik tada, kai elektrinis įrankis neveikia. Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką arba . Tai galima ir tada, kai akumuliatorius yra išimtas. Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis in- dikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti. Nuoroda: Akumuliatoriaus įkrovos būklė taip pat rodoma naudotojo sąsajoje(3) (žr. „Būsenos indikatoriai“, Pus- lapis332). Akumuliatoriaus tipas GBA 18V... LEDs Talpa Šviečia nuolat 3× žalias 60−100% Šviečia nuolat 2× žalias 30−60% Šviečia nuolat 1× žalias 5−30% Mirksi 1× žalias 0−5% Akumuliatoriaus tipas ProCORE18V... LEDs Talpa Šviečia nuolat 5× žalias 80−100% Šviečia nuolat 4× žalias 60−80% Šviečia nuolat 3× žalias 40−60 % Šviečia nuolat 2× žalias 20−40 % Šviečia nuolat 1× žalias 5−20 % Mirksi 1× žalias 0−5 % Pjūklo disko įdėjimas ir keitimas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. u Montuodami pjūklo diską mūvėkite apsaugines pirš- tines. Prisilietus prie pjūklo disko iškyla susižalojimo pa- vojus. u Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudojimo instrukcijoje ir ant elektrinio įrankio pa- teiktus duomenis ir yra patikrinti pagal EN847‑1 bei atitinkamai paženklinti. u Darbo įrankio leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulėkti nuo prietaiso. u Su šiuo prietaisu kaip darbo įrankių jokiu būdu nenau- dokite šlifavimo diskų. Bosch Power Tools 1 609 92A 5FB | (24.02.2020)330 | Lietuvių k. Pjūklo disko pasirinkimas Rekomenduojamų pjūklo diskų apžvalgą rasite šios instrukci- jos gale. Pjūklo disko išmontavimas (žr. A pav.) Pjovimo įrankį patogiausia pakeisti paguldžius elektrinį įrankį ant priekinės variklio korpuso pusės. – Paspauskite suklio fiksuojamąjį klavišą (10) ir laikykite jį paspaustą. u Suklio fiksuojamąjį klavišą (10) spauskite tik tada, kai šlifavimo suklys visiškai sustojęs. Priešingu atveju galite pažeisti elektrinį įrankį. – Šešiabriauniu raktu (31) išsukite tvirtinamąjį varžtą (29), sukdami jį kryptimi ➊. – Slankųjį apsauginį gaubtą (12) atgal ir laikykite jį tokioje padėtyje. – Nuo šlifavimo suklio (25) nuimkite prispaudžiamąją jungę (28) ir pjūklo diską (27). Pjūklo disko sumontavimas (žr. A pav.) Pjovimo įrankį patogiausia pakeisti paguldžius elektrinį įrankį ant priekinės variklio korpuso pusės. – Nuvalykite pjūklo diską (27) ir visas tvirtinamąsias dalis, kurias ruošiatės montuoti. – Slankųjį apsauginį gaubtą (12) atgal ir laikykite jį tokioje padėtyje. – Uždėkite pjūklo diską (27) ant tvirtinamosios jungės (26). Pjūklo dantų pjovimo kryptis (rodyklė ant pjūklo dis- ko) ir sukimosi krypties rodyklė ant slankiojo apsauginio gaubto (12) turi sutapti. – Uždėkite tvirtinamąją jungę (28) ir užveržkite tvirtinamąjį varžtą (29), sukdami jį kryptimi ➋. Atkreipkite dėmesį į tinkamą tvirtinamosios jungės (26) ir prispaudžiamosios jungės (28) montavimo padėtį. – Paspauskite suklio fiksuojamąjį klavišą (10) ir laikykite jį paspaustą. – Šešiabriauniu raktu (31) užveržkite tvirtinamąjį varžtą (29), sukdami ➋ kryptimi. Užveržimo momentas turi būti lygus 6–9Nm, tai atitinka užveržimą ranka plius ¼ sūkio. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Jei yra galimybė, naudokite apdirbamai medžiagai tinka- nčią dulkių nusiurbimo įrangą. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Pjuvenų išmetimo anga (žr.Bpav.) Pjuvenų išmetimo angą(18) galima pasukti. Prie drožlių išmetimo angos(18) galima prijungti 35mm(32)skersmens nusiurbimo žarną. Siekiant užtikrinti optimalų nusiurbimą, reikia reguliariai išvalyti nusiurbimo adapterį(18). Išorinis dulkių nusiurbimas Nusiurbimo žarną (42) sujunkite su dulkių siurbliu (papildo- ma įranga). Apžvalgą, kaip prijungti prie įvairių dulkių siurb- lių, rasite šios instrukcijos gale. Elektrinį įrankį galima prijungti tiesiai prie Bosch univer- salaus siurblio su nuotolinio įjungimo įrenginiu kištukinio liz- do. Įjungus elektrinį įrankį, siurblys įsijungs automatiškai. Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pju- venoms, drožlėms ir dulkėms nusiurbti. Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį. Naudojimas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. Veikimo režimai u Prieš atlikdami bet kokius elektrinio įrankio techninės priežiūros darbus išimkite akumuliatorių. Pjovimo gylio nustatymas (žr.D – Epav.) u Pjovimo gylį nustatykite pagal ruošinio storį. Pjūklas ruošinio apačioje turi išlįsti šiek tiek mažiau nei per vieną pjūklo danties aukštį.

Mygtuku pjovimo gyliui nustatyti(22) galima nustatyti pjovi- mo gylį.

Svirtele pjovimo gyliui nustatyti(23) galima nustatyti pjovi- mo gylį. Jeigu norite nustatyti mažesnį pjovimo gylį, atitraukite pjūklą nuo pagrindo plokštės(13); jeigu norite nustatyti didesnį pjovimo gylį, paspauskite pjūklą link pagrindo plokštės(13). Nustatykite pageidaujamą pjovimo gylį pagal pjovimo gylio skalę(17). Pjovimo kampo nustatymas Patogiausia dirbti paguldžius elektrinį įrankį ant priekinės ap- sauginio gaubto pusės (16). 1 609 92A 5FB | (24.02.2020) Bosch Power ToolsLietuvių k. | 331

Atlaisvinkite pjūvio kampo reguliavimo svirtelę(5) ir spar- nuotąjį varžtą(15). Paverskite pjūklą į šoną. Ska- lėje(7)nustatykite pageidaujamą įstrižo pjūvio kampą. Vėl tvirtai užveržkite pjūvio kampo reguliavimo svirtelę(5) ir sparnuotąjį varžtą(15). Nuoroda: Pjaunant kampu, pjūvio gylis yra mažesnis nei nustatytas pjūvio gylio skalėje (17).

Atlaisvinkite įstrižo pjūvio kampo reguliavimo svirtelę(5). Paverskite pjūklą į šoną. Skalėje (7) nustatykite pageidauja- mą pjovimo kampą. Reguliavimo svirtelę(5) vėl tvirtai prisu- kite. Nuoroda: Pjaunant kampu, pjūvio gylis yra mažesnis nei nustatytas pjūvio gylio skalėje (17). Pjūvio linijos žymės

Pjūvio žymė 0°(8) rodo pjūklo disko padėtį atliekant pjūvį stačiu kampu. Pjūvio žymė 45°(9) rodo pjūklo disko padėtį atliekant pjūvį 45°kampu. Kad pjūvis būtų tikslus, diskinį pjūklą pridėkite prie ruošinio, kaip pavaizduota paveikslėlyje. Prieš pradedant pjauti, ge- riausia atlikti bandomąjį pjūvį.

Pjūvio žymė 0°(9) rodo pjūklo disko padėtį atliekant pjūvį stačiu kampu. Pjūvio žymė 45°(8) rodo pjūklo disko padėtį atliekant pjūvį 45°kampu. Kad pjūvis būtų tikslus, diskinį pjūklą pridėkite prie ruošinio, kaip pavaizduota paveikslėlyje. Prieš pradedant pjauti, ge- riausia atlikti bandomąjį pjūvį. Naudojant su kreipiamųjų juostų sistema FSN

Naudojant kreipiamųjų juostų sistemą FSN, atliekant įstrižą pjūvį, elektrinis įrankis gali likti kreipiamosios juostos įtvare. (8) Pjaudami stačiu kampu ir 45° kampu su kreipiamąja juosta, naudokite tik pjūvio žymę (8). Paruošimas naudoti Akumuliatoriaus įdėjimas Įkrautą akumuliatorių(19) stumkite į elektrinį įrankį, kol aku- muliatorius gerai užsifiksuos. Įjungimas ir išjungimas Norėdami elektrinį elektrinį įrankį įjungti, pirmiausia pa- spauskite įjungimo blokatorių (1), o po to paspauskite įjun- gimo-išjungimo jungiklį (2) ir laikykite jį paspaustą. Norėdami elektrinį įrankį išjungti, atleiskite įjungimo-išjungi- mo jungiklį (2). Nuoroda: Dėl saugumo įjungimo-išjungimo jungiklio (2) užfiksuoti negalima, dirbant su įrankiu jis visada turi būti lai- komas nuspaustas. Apsauga nuo visiškos iškrovos Celių apsaugos sistema „Electronic Cell Protection“ (ECP) saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai aku- muliatorius išsikrauna, apsauginis išjungiklis išjungia elektri- nį įrankį, ir darbo įrankis nebesisuka. ECO režimas

Kai elektrinis įrankis yra naudojamas elektrą tausojančiu ECO režimu, akumuliatoriaus veikimo laikas gali pailgėti iki 30%. Kai yra suaktyvintas ECO režimas, sūkių skaičiaus pakopos/ režimo indikatoriuje(37) yra rodomas simbolisE. Naudotojo sąsaja (žr.Cpav.)

Naudotojo sąsaja(3) yra skirta elektrinio įrankio sūkių skaičiui iš anksto nustatyti bei veikimo būsenai parodyti. Sūkių skaičiaus išankstinis nustatymas

Esant gamykliniams nustatymams, yra nustatyta 6 sūkių skaičiaus pakopa ir ECO režimas. Naudojantis specialia programėle („Bosch Toolbox App“), galima užprogramuoti nuo 2 iki 6 sūkių skaičiaus pakopų. Žemiau esančioje lentelėje yra parodyti iš anksto nustatyti sūkių skaičiai (pagrindiniai nustatymai) kiekvienam užprogramuo- tam pakopų skaičiui. Bosch Power Tools 1 609 92A 5FB | (24.02.2020)332 | Lietuvių k. Sūkių skaičiaus pagrindinis nustatymas, esant pakopai

Sūkių skaičiaus pakopų kiekis Eco

A) ±25% Sūkių skaičiaus išankstinio nustatymo mygtuku(36) reikiamą sūkių skaičių galite nustatyti net ir įrankiui veikiant. Būsenos indikatoriai

Akumuliatoriaus įkrovos būklės indikatorius (naudo- tojo sąsaja)(34) Reikšmė/priežastis Sprendimas žalia (nuo 2 iki 5 brūkšnelių) Akumuliatorius įkrautas – geltona (1 brūkšnelis) Akumuliatorius beveik išsikrovęs Akumuliatorių greitai pakeiskite arba įkraukite raudona (1 brūkšnelis) Akumuliatorius išsikrovęs Akumuliatorių pakeiskite arba įkraukite Temperatūros indikatorius (naudotojo sąsaja)(40) Reikšmė/priežastis Sprendimas Geltona Pasiekta kritinė temperatūra (variklis, elekt- ronika, akumuliatorius) Elektriniam įrankiui leiskite veikti tuščiąja eiga ir palaukite, kol atvės raudona Elektrinis įrankis perkaito ir išsijungė Palaukite, kol elektrinis įrankis atvės Išmaniojo telefono rod- muo(38) ir elektrinio įra- nkio būsenos rodmuo(39) Reikšmė/priežastis Sprendimas Geltona Priminimas apie techninę priežiūrą Daugiau informacijos žr. „Bosch Toolbox App“ arba kreipkitės į specialistus, kad atliktų tech- ninę priežiūrą Elektrinio įrankio būsenos indikatorius(39) Reikšmė/priežastis Sprendimas žalia Būsena OK – Geltona Pasiekta kritinė temperatūra arba beveik tuščias akumuliatorius Elektriniam įrankiui leiskite veikti tuščiąja eiga ir palaukite, kol atvės, arba greitai pakeiskite ar įkraukite akumuliatorių raudona Perkaito elektrinis įrankis arba išsikrovė aku- muliatorius Palaukite, kol elektrinis įrankis atvės, arba pa- keiskite ar įkraukite akumuliatorių mirksi raudonai Suveikė apsauga nuo pakartotinio paleidimo Elektrinį įrankį išjunkite ir vėl įjunkite, jei reikia – išimkite ir vėl įdėkite akumuliatorių. „Connectivity“ funkcijos

Naudojant su Bluetooth® „Low Energy Module“GCY42, gali- mos šios elektrinio įrankio jungiamumo funkcijos: – Registracija ir pritaikymas – Būsenos patikra, įspėjamųjų pranešimų pateikimas – Bendroji informacija ir nustatymai – Administravimas – Sūkių skaičiaus pakopų nustatymas 1 609 92A 5FB | (24.02.2020) Bosch Power ToolsLietuvių k. | 333 Išmaniojo telefono indikatorius(38) šviečia, kai elektrinis įrankis Bluetooth® radijo ryšio technologija siunčia informa- ciją (pvz.,įspėjimą dėl temperatūros) į mobilųjį galinį prie- taisą. Informacija apie Bluetooth® „Low Energy Module“ GCY42 pateikta jo naudojimo instrukcijoje.

Naudojant su Bluetooth® „Low Energy Module“GCY42, gali- mos šios elektrinio įrankio jungiamumo funkcijos: – Registracija ir pritaikymas – Būsenos patikra, įspėjamųjų pranešimų pateikimas – Bendrojo pobūdžio informacija – Administravimas Informacija apie Bluetooth® „Low Energy Module“ GCY42 pateikta jo naudojimo instrukcijoje. Darbo patarimai u Elektrinis įrankis su įstatytu Bluetooth® „Low Energy Module GCY 42“ yra su radijo sąsaja. Būtina laikytis vietinių eksploatavimo apribojimų, pvz., lėktuvuose ar ligoninėse. u Srityse, kuriose Bluetooth® radijo ryšio technologiją naudoti draudžiama, Bluetooth® „Low Energy Module GCY42“ ir tabletės formos elementą reikia išimti. Pjūvio plotis priklauso nuo naudojamo pjūklo disko. Saugokite pjūklo diskus nuo smūgių ir sutrenkimų. Elektrinį įrankį tolygia ir nedidele pastūma stumkite pjovimo kryptimi. Per didelė pastūma labai sutrumpina darbo įrankių naudojimo laiką, taip pat gali būti pakenkta elektriniam įra- nkiui. Pjovimo našumas ir kokybė labai priklauso nuo pjūklo disko būklės ir jo dantų formos. Todėl naudokite tik aštrius ir tik apdirbamam ruošiniui pritaikytus pjūklus. Medienos pjovimas Tinkamą pjūklo diską reikia pasirinkti pagal medžio rūšį, ko- kybę ir pagal tai, ar bus pjaunama išilgine ar skersine krypti- mi. Atliekant išilginius pjūvius eglės medienoje susidaro ilgos, spiralės formos drožlės. Buko ir ąžuolo dulkės labai kenkia sveikatai, todėl šiuos ruošinius pjaukite tik su dulkių nusiurbimo įranga. Pjovimas su lygiagrečiąja atrama (žr.Fpav.) Su lygiagrečiąją atrama (11) galima tiksliai pjauti išilgai ruošinio krašto arba išpjauti vienodo pločio juostas. Lygiagrečiosios atramos(11)kreipiamąjį strypelį per krei- piamąsias stumkite į pagrindo plokštę(13). Lygiagrečiąją at- ramą(11) pritvirtinkite sparnuotuoju varžtu(6). Pjovimas su pagalbine kreipiamąja (žr. G pav.) Norėdami apdirbti didelį ruošinį ar pjauti tiesiai, prie ruošinio kaip pagalbinę kreipiamąją galite pritvirtinti lentą ar juostą ir stumti diskinį pjūklą su pagrindo plokšte palei pagalbinę krei- piamąją. Pjovimas su kreipiamąja juosta (žr.H – Ipav.)

Naudojant kreipiamąją juostą (41), galima frezuoti tiesias li- nijas. Kibi paviršiaus danga neleidžia kreipiamajai juostai nuslysti ir saugo ruošinio paviršių. Dėl specialios kreipiamosios juostos dangos elektrinis prietaisas ja lengvai slysta. Uždėkite diskinį pjūklą tiesiai ant kreipiamosios juostos (41). Pritvirtinkite kreipiamąją juostą (41) ant ruošinio spe- cialia tvirtinimo įranga, pvz., spaustuvais, kad kreipiamosios juostos (41) siauroji dalis būtų nukreipta į pjūklo diską. Kreipiamoji juosta (41) neturi išsikišti į pjaunamą ruoši- nio pusę. Įjunkite elektrinį prietaisą ir stumkite jį tolygiai ir lengvai pjo- vimo kryptimi. Jungiamuoju elementu (43) galite sujungti dvi kreipiamąsias juostas. Jos suveržiamos keturiais jungiamajame elemente esančiais varžtais. Griovelis(44) yra skirtas Bosch ir Mafell firmų kreipiamųjų juostų sistemoms. Griovelis(45) yra skirtas Festool ir Makita firmų kreipiamųjų juostų sistemoms. Nuorodos, kaip optimaliai elgtis su akumuliatoriumi Saugokite akumuliatorių nuo drėgmės ir vandens. Akumuliatorių sandėliuokite tik nuo −20°C iki 50°C tem- peratūroje. Pvz., nepalikite akumuliatoriaus vasarą automo- bilyje. Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrum- pėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pa- keisti. Laikykitės pateiktų šalinimo nurodymų. Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Slankusis apsauginis gaubtas turi laisvai judėti ir savaime užsidaryti. Todėl slankųjį apsauginį gaubtą ir aplink jį esančias dalis reguliariai valykite. Teptuku pašalinkite dulkes ir drožles. Specialiu sluoksniu nepadengtus pjūklus galima apsaugoti nuo korozijos užtepus ploną sluoksnį alyvos, kurios sudėtyje nėra rūgščių. Prieš naudodami pjūklą alyvą nuvalykite, priešingu atveju ant medienos atsiras dėmių. Bosch Power Tools 1 609 92A 5FB | (24.02.2020)334 | 한국어 Sakų ir klijų liekanos ant pjūklo disko kenkia pjūvio kokybei. Todėl iškart po naudojimo pjūklo diską nuvalykite. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch- pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Transportavimas Kartu pateikiamų ličio jonų akumuliatorių gabenimui taiko- mos pavojingų krovinių gabenimą reglamentuojančių įstaty- mų nuostatos. Naudotojui akumuliatorius gabenti keliais lei- džiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpo- rtas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo spe- cialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas kor- pusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuo- jami. Elektrinių įrankių, akumuliatorių bei baterijų ne- meskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai ar baterijos turi būti sure- nkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Akumuliatoriai ir baterijos: Ličio jonų: prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. „Transportavimas“, Puslapis334).

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus že- miau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Rankinis diskinis pjūklas Gaminio numeris
