MT CS 25036 - Pjūklas Kärcher - Nemokama naudojimo instrukcija

Produkto tipas	Akumuliatorinis genėjimo pjūklas (priedas)
Prekės ženklas	Kärcher
Modelis	MT CS 25036
Suderinamumas	Multi-Tool MT 36 Bp
Darbinė įtampa	36 V
Maksimalus greitis	10 000 ±10 % /min
Alyvos bako talpa	200 ml
Maksimalus pjovimo skersmuo	180 mm
Maksimalus darbo diapazonas (aukštis)	2,7 m
Matmenys (I × P × A)	946 × 117 × 168 mm
Svoris (tik pjūklas, be akumuliatoriaus)	2,0 kg
Garso slėgio lygis (LpA)	92,6 dB(A)
Garso galios lygis (LwA)	100,7 dB(A)
Vibracija ranka (priekinė rankena)	3,0 m/s²
Vibracija ranka (galinė rankena)	2,9 m/s²
Pagrindinės funkcijos	Genėjimas, šakų pjovimas iki 180 mm
Priežiūra ir valymas	Valymas po naudojimo minkšta, sausa šluoste; grandinės įtempimas prieš kiekvieną naudojimą; grandinės tepimas; grandinės ir bėgio keitimas, jei reikia
Sauga	Grandinės apsauga, stotelė su dantimi, variklio sustabdymas, akumuliatoriaus išėmimas prieš priežiūrą, saugos atstumas 15 m, privaloma asmeninė apsauginė įranga
Atsarginės dalys ir taisomumas	Grandinė, kreipiamasis bėgis, bako dangtelis, bėgio veržlė; remontą atlieka tik įgaliotas serviso centras
Bendra informacija	Profesionalus naudojimas lauke; 200 puslapių instrukcija, prieinama keliomis kalbomis; garantija pagal šalies sąlygas

Dažnai užduodami klausimai - MT CS 25036 Kärcher

Kaip sureguliuoti grandinės įtempimą ant Kärcher MT CS 25036 pjūklo?

Atsukite kreipiamojo bėgio veržlę, tada sureguliuokite įtempimą numatytu varžtu. Atstumas tarp bėgio ir grandinės turi būti 4,0 mm. Tada priveržkite veržlę. Dėvėkite apsaugines pirštines.

Kokią alyvą naudoti grandinės alyvos bakui?

Naudokite specialią grandininio pjūklo grandinės alyvą. Bako talpa yra 200 ml. Pildykite lėtai, kad išvengtumėte perpildymo.

Kokias apsaugos priemones turiu dėvėti naudodamas?

Dėvėkite šalmą (EN 397), klausos apsaugą (EN 352-1), akinius arba veido skydelį (EN 166 arba EN 1731), antipjovimo pirštines (EN 381-7) ir neslystančius apsauginius batus (EN 20345).

Kaip išvengti atatrankos (kickback)?

Laikykite pjūklą abiem rankomis, venkite bėgio galo kontakto su daiktais, nedirbkite su atšipusia grandine ir naudokite tik gamintojo rekomenduojamus bėgius ir grandines.

Kokį saugos atstumą reikia laikytis?

Laikykite žiūrovus (vaikus, gyvūnus) bent 15 metrų atstumu nuo darbo zonos. Laikykitės bent 10 m atstumo nuo oro elektros linijų.

Kaip saugiai transportuoti ir laikyti pjūklą?

Išimkite akumuliatorių, leiskite atvėsti, uždenkite grandinę grandinės apsauga. Laikykite sausoje ir vėdinamoje vietoje, vaikams nepasiekiamoje ir toliau nuo korozinių medžiagų. Transportavimo metu užfiksuokite įrenginį, kad išvengtumėte judėjimo.

Ką daryti, jei pjūklas sustoja darbo metu?

Patikrinkite, ar grandinės neužstrigo šiukšlės. Jei taip, pašalinkite užstrigusią medžiagą. Jei variklis perkaista, nutraukite darbą ir leiskite atvėsti.

Kokia procedūra pakeisti grandinę?

Nuimkite bėgio veržlę, atsukite įtempimo varžtą, nuimkite dangtelį ir bėgį. Uždėkite naują grandinę laikydamiesi sukimosi krypties, tada bėgį. Sureguliuokite įtempimą iki 4,0 mm.

Ar galiu naudoti pjūklą su kitais įrankiais, o ne su Multi-Tool MT 36 Bp?

Ne, priedas skirtas tik Kärcher Multi-Tool MT 36 Bp. Bet koks kitas naudojimas yra draudžiamas ir gali sukelti pavojų.

Kaip prižiūrėti pjūklą ilgalaikio laikymo atveju (daugiau nei mėnesį)?

Išvalykite jį, lengvai sutepkite grandinę, kad išvengtumėte rūdžių (naudokite serviso rekomenduojamą antirūdžių purškalą), ir laikykite sausoje, gerai vėdinamoje vietoje.

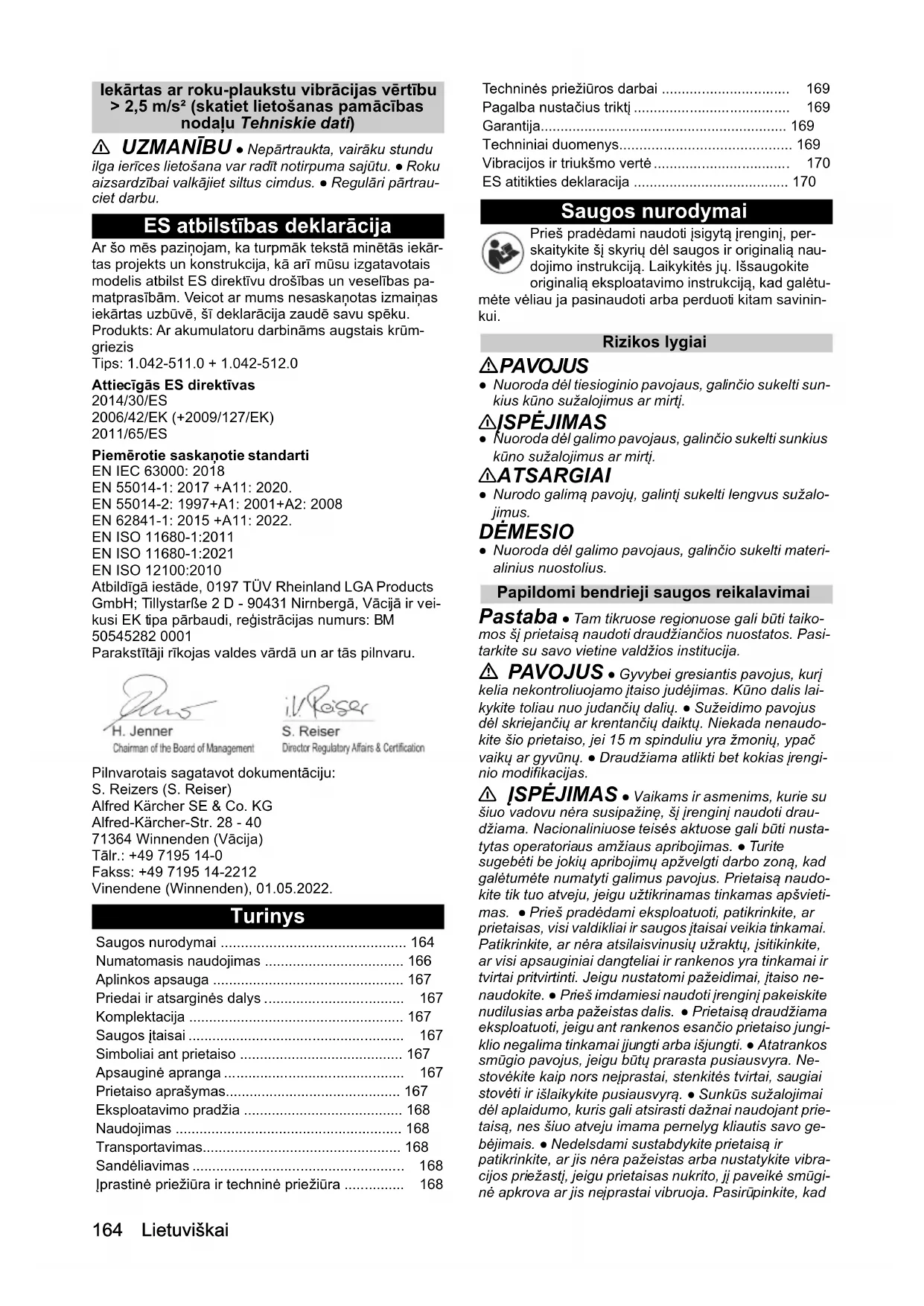

NAUDOJIMO INSTRUKCIJA MT CS 25036 Kärcher

Eksploatacijos užsakymas 161

Veikimas 162

Transportavimas 162

Laikymas 162

Priežiūra ir techninė priežiūra 162

Techninės priežiūros darbai 162

ES atitikties deklaracija 164

Saugos nurodymai

Pasiliekame teisę atlikti techninius pakeitimus.

Vibracijos ir triukšmo vertė

ES atitikties deklaracija

Numatomas naudojimas 166

Aplinkos apsauga 167

Priedai ir atsarginės dalys 167

Komplektacija 167

Saugos įtaisai 167

Simboliai ant prietaiso 167

Apsauginė apranga 167

Prietaiso aprašymas 167

Prieš pradėdami naudoti įsigytą įrenginį, perskaitykite šį skyrių dėl saugos ir originalią naudojimo instrukciją. Laikykitės jų. Išsaugokite originalią eksploatavimo instrukciją, kad galėtumėte

• Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Papildomi bendrieji saugos reikalavimai

Pastaba. Tam tikruose regionuose gali būti taikomos šį prietaisą naudoti draudžiančios nuostatos. Pasitarkite su savo vietine valdžios institucija.

△ PAVOJUS · Gyvybei gresiantis pavojus, kurį kelia nekontroliuojamo įtaiso judėjimas. Kūno dalis laikykite toliau nuo judančių dalių. Sužeidimo pavojus dėl skriejančių ar krentančių daiktų. Niekada nenaudokite šio prietaiso, jei 15 m spinduliu yra žmonių, ypač vaikų ar gyvūnų. Draudžiama atlikti bet kokias įrenginio modifikacijas.

ĮSPĖJIMAS. Vaikams ir asmenims, kurie su šiuo vadovu nėra susipažinę, šį įrenginį naudoti draudžiama. Nacionaliniuose teisės aktuose gali būti nustatytas operatoriaus amžiaus apribojimas. Turite sugebėti be jokių apribojimų apžvelgti darbo zoną, kad galėtumėte numatyti galimus pavojus. Prietaisą naudokite tik tuo atveju, jeigu užtikrinamas tinkamas apšvietimas. Prieš pradėdami eksploatuoti, patikrinkite, ar

prietaisas, visi valdikliai ir saugos įtaisai veikia tinkamai. Patikrinkite, ar nėra atsilaisvinusių užraktų, įsitikinkite, ar visi apsauginiai dangteliai ir rankenos yra tinkamai ir tvirtai pritvirtinti. Jeigu nustatomi pažeidimai, įtaiso nenaudokite. Prieš imdamiesi naudoti įrenginį, pakeiskite nudilusias arba pažeistas dalis. Prietaisą draudžiama eksploatuoti, jeigu ant rankenos esančio prietaiso jungiklio negalima tinkamai įjungti arba išjungti. Atatrankos smūgio pavojus, jeigu būtų prarasta pusiausvyra. Nestovėkite kaip nors neįprastai, stenkitės tvirtai, saugiai stovėti ir išlaikykite pusiausvyrą. Sunkūs sužalojimai dėl aplaidumo, kuris gali atsirasti dažnai naudojant prietaisą, nes šiuo atveju imama pernelyg kliautis saugos

įtaisais. • Nedelsdami sustabdykite prietaisą ir patikrinkite, ar jis nėra pažeistas, arba nustatykite vibracijos priežastį, jeigu prietaisas nukrito, jį paveikė smūginė apkrova ar jis neįprastai vibruoja. Pasirūpinkite, kad

pažeidimą pašalintų įgaliotoji klientų aptarnavimo tarnyba arba prietaisą pakeiskite.

ATSARGIAI: Dirbdami su prietaisu naudokite visas akių ir ausų apsaugos priemones, mūvėkite stiprias ir tvirtas pirštines bei nešiokite galvos apsaugą. Dėvėkite veido kaukę, kai darbas dulkėtas. Naudodami prietaisą vilkėkite ilgas storas kelnes, dėvėkite aprangą ilgomis rankovėmis ir avėkite nuo paslydimo saugančią avalynę. Basam dirbti draudžiama. Nenešiokite papuošalų, neavėkite sandalų ir nevilkėkite trumpų kelnių. Gresia sužeidimo pavojus, jeigu vilkėsite laisvą aprangą, nesusirįsite plaukų arba mūvėsite papuošalus, kurie gali įtraukti judamosios prietaiso dalys. Pasirūpinkite, kad apranga ir papuošalai visada būtų atokiau nuo prietaiso. Ilgus plaukus susiriškite. Klausos apsaugos priemonės gali apriboti jūsų gebėjimą išgirsti įspėjamuosius signalus, todėl atsižvelkite į galimus greta jūsų darbo zonos gresiančius pavojus.

• Panašius įrankius naudojant aplinkoje padidėja klausos pažeidimo rizika ir tikimybė neišgirsti galimų pavojų, pvz., žmonių, kurie įžengia į jūsų darbo zoną. Slidžios rankenos ir jų paviršiai kliudo saugiai valdyti ir kontroliuoti prietaisą, jeigu susiklostytų netikėta situacija. Pasirūpinkite, kad rankenos ir jų paviršiai būtų sausi, švarūs ir nesutepti alyva arba tepimo medžiagomis. Leidžiama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Naudokite tik originalius priedus ir originalias atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikių.

Saugos priemonės, jeigu genama dideliame aukštyje

ĮSPĖJIMAS: Įrenginį naudoti draudžiama, jeigu gali smogti žaibas. Patikrinkite, ar visi apsauginiai įtaisai ir rankenos pritvirtintos pagal reikalavimus ir patikimai, ir ar jų būklė atitinka reikalavimus. Prieš naudodamiesi prietaisu stenkitės atsistoti tvirtai, užtikrinkite švarią darbo vietą, suplanuokite atsitraukimo kelią nuo krintančių šakų. Saugokitės tepimo alyvos rūko ir pjuvenų. Jei reikia, dėvėkite kaukę ar kvėpavimo aparatą.

• Genėtuvą visada laikykite suėmę abiem rankom. Viena ranka tvirtai suimkite priekinę rankeną. Kita ranka tvirtai suimkite užpakalinę rankeną, paspauskite prietaiso jungiklio blokavimo panaikinimo mygtuką ir prietaiso jungiklį. • Elektros smūgio pavojus, jeigu pjūklo grandinė prisiliestų prie paslėptos elektros linijos. Elektrinius įrankius suimkite tik už izoliuotų suėmimo paviršių, nes dėl sąlyčio su įtampingais laidais metalinės prietaiso dalys gali tapti įtampingos. • Sužalojimų pavojus. Prietaisą kaip nors modifikuoti draudžiama. Nenaudokite prietaiso priedams ar prietaisams valdyti, kurių nerekomenduoja prietaiso gamintojas.

Atatrankos smūgis gali būti sukeliamas tada, jeigu kreipiamosios galiukas paliečia daiktą arba jeigu pjaunama mediena išsilenkia ir suspaudžia pjovimo grandinę. Kai kuriais atvejais prisilietus kreipiamosios galiuku gali būti sukeliamas staigus atgal nukreiptas judesys ir kreipiamoji gali būti blokšta aukštyn ir operatoriaus link. Jei pjovimo grandinė įstrigs ties viršutiniu kreipiamosios krašteliu, kreipiamoji gali būti staiga pastumta link operatoriaus. Jeigu nutiktų bet kuris iš aprašytųjų įvykių, tada gali nebūti užtikrinamas tinkamas valdymas.

ĮSPĖJIMAS. Jeigu įvyktų atatranka ir nebūtų užtikrinamas tinkamas valdymas, tada gresia sunkūs sužalojimai. Nesikliaukite vien tik įmontuotais saugos įtaisais, tačiau taip pat imkitės tinkamų priemonių, kad dirbdami išvengtumėte nelaimingų atsitikimų ir sužeidimų.

Jeigu naudojate prietaisą, privalote dėvėti į pristatymo rinkinį įtrauktą nešiojimo diržą. Nešiojimo diržas yra su greitai sujungiama jungtimi. Naudodami diržą galite patogiau valdyti prietaisą, kai jį nuleidžiate užaigę pjovimą, ir išlaikyti prietaiso svorį, kai prietaisu pjaunate.

• Gresia sunkūs sužalojimai, jeigu įvykus nelaimingam atsitikimui minėto diržo sparčiai neįmanoma nusiimti. Prieš imdamiesi naudoti prietaisą įsipratinkite, kaip reikia naudotis nešiojimo diržu ir sparčiai sukabinama jungtimi. Nešimo diržo neturi dengti joks drabužis ir jis neturi kaip nors riboti prieigos prie sparčiai sukabinamos jungties. Prieš įjungdami prietaisą įsitikinkite, kad pjūklo grandinė neliečia jokių daiktų. Gresia sunkūs sužalojimai, jeigu netinkamai įtempta pjūklo grandinė išslystų iš kreipiamosios. Prieš kiekvieną naudojimą patikrinkite grandinės įtempimą. Patikrinkite, ar grandinė yra sutepta. Išjunkite variklį, išimkite akumuliatoriaus bloką ir įsitikinkite, ar visos judamosios dalys yra visiškai nustojusios suktis.
• Prieš imdamiesi valyti prietaisą arba prieš panaikindami blokavimą.
• Nepalikite prietaiso be priežiūros. Prieš montuodami ar nuimdami priedus.
• Prieš imdamiesi tikrinti įrenginį, jį valyti arba kokius nors jam skirtus darbus.
• Atatrankos keliama sužalojimo rizika. Apsaugos nuo atatrankos priemonės:
• Įsitikinkite, ar jūsų darbo zonoje nėra kliūčių.
• Jeigu dirbate su genėtuvu, stenkitės, kad kreipiamosios galiukas nesiliestų prie šakų, šakelių ar kitų daiktų. Prietaisą visada laikykite suėmę abiem rankom.
• Pasirinkite tokią kūno ir rankų padėtį, kad pajėgtumėte išlaikyti atatrankos jėgas. Dirbdami genėtuvu niekada neišleiskite iš rankų.
• Stenkitės neatsistoti kaip nors neįprastai. Tada galėsite tinkamiau valdyti genėtuvą ir apsisaugosite, kad kreipiamosios galiukas prie nieko nepaliestų, jeigu susiklostytų neįprasta padėtis.
• Naudokite tik gamintojo rekomenduojamas keičiamas kreipiamąsias ir grandines. Jeigu būtų naudojamos netinkamos keičiamos kreipiamosios ir pjovimo grandinės, grandinė gali nutrūkti ir (arba) gali būti sukeliama atatranka.
• Pjūklo grandinės galandinimas - sunki užduotis. Gamintojas rekomenduoja susidėvėjusią ar atsipūtusią grandinę pakeisti nauja pjūklo grandine.
• Sužalojimų pavojus. Nenaudokite įtaiso stovėdami ant kopėčių ar ant nestabilaus paviršiaus. Pjaudami visada remkitės abiem kojom į tvirtą žemės paviršių, kad išlaikytumėte pusiausvyrą. - Elektros smūgio pavojus. Nedirbkite su prietaisu mažesniu kaip 10 metrų atstumu nuo oro linijų. - Sužalojimo rizika, jeigu įtempta šaka atsilaisvins ir smogs atgal. - Saugokitės krentančių šakų ir šakelių, kurios nukritusios ant žemės smogia išsitiesindamos. - Jeigu medienos atplaiša įstringa pjūkle ir slenka operatoriaus link, operatorius gali prarasti pusiausvyrą. Būkite atsargūs pjaudami mažus krūmus ir sodinukus. - Prieš valydami prietaisą arba atlikdami jo techninę priežiūrą, išjunkite variklį ir išimkite akumuliatoriaus bloką. - Jeigu pjovimo našumas sumažėja, patikrinkite pjūklo dantis. Pasirūpinkite, kad pjovimo įrankiai būtų aštrūs ir švarūs. Aštrius pjovimo įrankius įmanoma lengviau valdyti ir jie būna gana sunkiai blokuojami. Jei reikia, pakeiskite grandinę ir kreipiamąją. Šiais tikslais naudokite tik gamintojo pateiktas originalias atsargines dalis. - Įstrigusio pjovimo įtaiso keliamas sužalojimo pavojus. Jeigu pjūklo grandinė arba kreipiamoji stringa

pernelyg dideliame aukštyje, kad ją būtų įmanoma pasiekti ir saugiai pašalinti, pasitarkite su medžių priežiūros specialistu. Prieš kiekvieną naudojimą patikrinkite, ar strypo ir pjovimo įrankio sandūrinė įstrižoji jungtis yra tinkamai sutvirtinta.

DĖMESIO • Įtaisą sandėliuokite tik patalpose.

Saugus gabenimas ir sandėliavimas

ĮSPĖJIMAS • Prietaisą išjunkite, palaukite, kol jis atvės, išimkite akumuliatoriaus bloką ir tik tada jį gabenkite arba sandėliuokite. Priešpovimo prietaisą sandėliuodami arba gabendami, uždenkite jį grandinės apsauga. ATSARGIAI • Sužeidimo pavojus ir prietaiso pažeidimas. Pasirūpinkite, kad gabenamas prietaisas nejudėtų arba nenukristų. DĖMESIO • Prieš gabendami prietaisą ar jį sandėliuodami nuo jo pašalinkite visus pašalinius objektus. - Prietaisą sandėliuokite sausoje ir tinkamai vėdinamoje vietoje, kuri neprieinama vaikams. Prietaisą sandėliuokite atokiai nuo koroziją sukeliančių medžiagų, pvz., sodo cheminių medžiagų. Prietaiso nesandėliuokite lauke. Jeigu grandinę ketinama sandėliuoti ilgiau nei mėnesį, patikrinkite, ar grandinė buvo šiek tiek sutepta alyva. Gamintojas rekomenduoja kaip apsaugos priemonę nuo rūdžių ir tepimo alyvą priemonę naudoti aerozolį. Pasiteiraukite savo įgaliotosios aptarnavimo tarnybos, koks aerozolis yra tinkamiausias.

Pastaba - Einamojo remonto ir techninės priežiūros darbus turi atlikti tik atitinkamos kvalifikacijos ir specialiai išmokyti darbuotojai. Mes rekomenduojame, kad gaminį perduotumėte remontuoti į įgaliotą techninio aptarnavimo centrą. Jums leidžiama atlikti tik šioje eksploatavimo instrukcijoje nurodytus nustatymus ir remonto darbus. Jeigu būtina atlikti kitus remonto darbus, susisiekite su jūsų įgaliotąja klientų aptarnavimo tarnyba.

ĮSPĖJIMAS • Sužalojimų pavojus. Pjūklo grandinė yra ypač aštri. Atlikdami grandinės techninę priežiūrą, ją valydami, tvirtindami ar nuimdami, mūvėkite tinkamas apsaugines pirštines. • Laikykitės grandinės įtempimo, grandinės įtempimo reguliavimo ir jos tepimo nurodymų. • Gresia sunkūs sužeidimai, kuriuos sukeltų atatranka, jeigu pažeista grandinė nebūtų pakeičiama arba pataisoma. • Prieš valydami prietaisą arba atlikdami jo techninę priežiūrą, išjunkite variklį ir išimkite akumuliatoriaus bloką. • Patikrinkite, ar įrenginio būsena atitinka reikalavimus, ir šiuo tikslu reguliariais tarpais tikrinkite, ar varžtai, veržlės ir sraigtai yra tvirtai įveržti. • Gresia sužeidimo pavojus, jeigu prietaisas ilgą tarpą būtų naudojamas be pertraukos. Dirbdami su prietaisu reguliariai darykite pertraukas. ATSARGIAI. Leidžiama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Naudokite tik originalius priedus, originalias atsargines dalis ir originalias primontuojamąsias dalis - taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių. DĖMESIO Gaminį po kiekvieno naudojimo išvalykite minkšta, sausa šluoste.

Liekamoji rizika

Nors prietaisas butyje eksploatuojamas laikantis visų nustatytų reikalavimų, vis tiek kyla tam tikra liekamoji rizika. Naudojant prietaisą gali grėsti šie pavojai: Vibracija gali sukelti sužalojimus. Kiekvienam darbui naudokite tinkamą įrankį, naudokite numatytas rankenas ir ribokite darbo trukmę bei poveikį. - Triukšmas gali pažeisti klausą. Naudokite ausų apsaugas ir apribokite apkrovą. - Pjautiniai sužalojimai, liečiantis su atvirais pjuklo grandinės dantimis. - Pjautiniai sužalojimai dėl nenumatytų, staigių pjovimo juostos judesių ar atatrankos. - Pjautiniai sužalojimai / įpurškimo pavojus dėl dalių, kurios lekia nuo pjuklo grandinės. - Sužalojimai dėl lekiančių daiktų (medžio drožlių, skeveldrų). - Krentančių daiktų sukeliami sužalojimai. Jeigu dirbama virš galvos, visada dėvėkite tinkamą apsauginį šalmą. Dulkių ir dalelių įkvėpimas. - Odos sąlytis su tepalu / alyva.

Rizikos mažinimas

ATSARGIAI

• Su prietaisu dirbant ilgą laiką, vibracijos poveikis rankoms gali sukelti kraujo apytakos sutrikimų. Tačiau negalima nustatyti bendrai galiojančios naudojimo trukmės, kadangi tai priklauso nuo daugybės veiksnių:
• Kiekvienam žmogui būdingo polinkio į kraujo apytakos sutrikimus (dažnai šąlantys ar niežtintys pirštai)
• Žemos aplinkos temperatūros. Rankoms apsaugoti mūvėkite šiltas pirštines.
• Stipriai suspausto prietaiso laikymo.
• Nepertraukiamo naudojimo, kuris daro didesnę žalą negu naudojimas su pertraukomis. Jeigu įtaisas reguliariai ir ilgą laiką naudojamas ir šie simptomai (pvz., pirštų niežėjimas arba šąlimas) pasireiškia nuolat, turėtumėte kreiptis į gydytoją.

Numatomasis naudojimas

PAVOJUS

Naudojimas ne pagal paskirtį

Pjautinių sužalojimų keliamas pavojus gyvybei. Įrenginį naudokite tik pagal paskirtį.

• Dideliame aukštyje atliekamo genėjimo priedas skirtas pramoniniam naudojimui.
• Priedas skirtas naudoti su MT 36 Bp daugiafunkciu įrankiu. Prietaisas skirtas naudoti tik lauke.
• Siekiant užtikrinti saugumą, prietaisas visada turi būti laikomas suimtas abiem rankom.
• Prietaisas skirtas pjauti ir šalinti mažas šakas ir šakeles tiesiai nuo medžio. Naudodamas prietaisą operatorius saugiai stovi ant žemės.

Bet koks kitas naudojimas, pvz., lipant į medį, kad greičiau būtų šalinamos šakos arba pjovimas medžiagos prie žemės paviršiaus, nėra leidžiamas. Už pavojus, kilusius dėl naudojimo ne pagal paskirtį, atsako naudotojas.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai

jas pašalinus gali kilti pavojus žmonių sveikatai ir

aplinkai. Tačiau norint tinkamai eksploatuoti įrenginį, šios dalys būtinos. Šiuo simboliu pažymėtus įrenginius draudžiama šalinti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (REACH)

Naujausia informacija apie sudėtines medžiagas rasite: www.kaercher.com/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalias atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikdžių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Komplektacija

Įrenginio tiekiamo komplekto sudėtis parodyta ant pakuotės. Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Saugos įtaisai

ATSARGIAI

Trūkstami arba pakeisti saugos įtaisai

Apsauginiai įtaisai garantuoja jūsų saugą.

Apsauginius įtaisus modifikuoti ar apeiti draudžiama.

Dantytasis atramas

Integruotą dantytąją atramą galima naudoti kaip atramą, kad pjaunant pjūklas būtų stabilus.

Pjaudami prietaisą spauskite jį pirmyn, kol metaliniai dantys prasiskverbs į medienos kraštą. Jeigu kotas slenka aukštyn arba žemyn pjūvio kryptimi, dirbant su pjūklu sumažėja fizinis krūvis.

Simboliai ant prietaiso

	Bendri jspéjamieji Ženkliai
	Prieš tradědami dirbti perskaity kite nau- dojimo instrukcija ir visas saugos nuoro- das.
	Dirbdami su prietaisu dévěkite tinkamus akiğ ir klausos apsaugus.
	Dirbdami su prietaisu avěkite slydimui at- sparia问答 patvaria avalanche.
	Dirbdami prietaisu avěkite slydimui at- sparia问答 avalynę.
	Elektros keliamas pavojus. Dirbdami su prietaisu užsitikrinkite ne mažesnj kaip 10 m atstuma nuo oro liniju.

Sviedžiamu daiktu keliamas pavojus. Vi-si pašaliniai asmenys, visu pirma vaikai ir naminiai gvyūnai, turi būti ne mažesniukaip 15 m atstumu nuo darbo zonos.

Pjovimo juostos ir graninés sutepimas

Grandinés slinkimo kryptis

Apsauginė apranga

PAVOJUS

Pavojus gyvybei dėl įpjovimų. Dirbdami su įrenginiu dėvėkite pritaikytus apsauginius drabužius. Laikykitės nacionalinių apsaugos nuo nelaimingų atsitikimų teisės aktų reikalavimų.

Galvos apsauga

Dirbdami su prietaisu, dėvėkite tinkamą apsauginį šalmą, kuris atitinka EN 397 ir yra pažymėtas CE ženklu. Dirbdami su prietaisu, dėvėkite klausos apsaugos priemones, kurios atitinka EN 352-1 ir yra pažymėtos CE ženklu.

Norėdami apsisaugoti nuo skraidančių atplaišų, nešiokite tinkamus apsauginius akinius, kurie atitinka EN 166 arba yra pažymėti CE ženklu. Arba dėvėkite šalmo skydelį, kuris atitinka EN 1731 ir yra pažymėtas CE ženklu. Specializuotose prekybos vietose galima įsigyti šalmus su primontuotais ausų apsaugais ir apsauginiu veido skydeliu.

Dirbdami su šiuo prietaisu, mūvėkite tinkamas apsaugines pirštines su apsaugos nuo pjūvio įranga, atitinkančia EN 381-7 ir pažymėtas CE ženklu.

Apsauginiai batai

Dirbdami su prietaisu, mūvėkite slydimui atsparius apsauginius batus, kurie atitinka EN 20345 reikalavimus ir yra pažymėti CE ženklu.

Prietaiso aprašymas

Šioje naudojimo instrukcijoje aprašoma maksimali galima komplektacija. Atsižvelgiant į modelį, kiekvienoje komplektacijoje yra skirtumų (žr. pakuotę).

Pav. Žr. schemų psl.

Paveikslas A

① Apsauginis grandinės gaubtas ② Grandinės įtempimo reguliavimo varžtas ③ Grandinė ④ Pjovimo juosta ⑤ Grandinės alyvos bako dangtelis ⑥ Dantytoji atrama ⑦ Kreipiamosios veržlė ⑧ Gaubtas ⑨ Kotas ⑩ Identifikacinė plokštelė

Eksploatavimo pradžia

Montavimas

1. Kotą sujunkite su „Multi-Tool“ mova (žr. Multi-Tool MT 36 B eksploatavimo instrukciją). Paveikslas B

Alyvos bako pripildymas

1. Jei reikia, pašalinkite pjuvenas ir nešvarumus iš zonos aplink pylimo angą.
2. Nuimkite grandinės alyvos bako dangtelį. Paveikslas C
3. Į baką lėtai pilkite grandinės alyvos. Paveikslas D
4. Jei reikia, išsiliejusią grandinės alyvą nušluostykite šluoste.
5. Grandinės alyvos baką uždarykite dangteliu.

Grandinės įtempio patikra

ATSARGIAI

Aštri grandinė

Pjautiniai sužeidimai

Dirbdami su grandine, mūvėkite apsaugines pirštines.

1. Pašalinkite grandinės apsaugą. Paveikslas E
2. Atsargiai patraukite grandinę.

Paveikslas F

Atstumas tarp kreipiamosios ir grandinės turi būti 4,0 mm.

1. Jeigu būtina, sureguliuokite grandinės įtempimą (žr. skyrių „Grandinės įtempimo nustatymas“).

Naudojimas

Pagrindinis valdymas

1. Patikrinkite, ar medis ir šakos nepažeistos, pvz., puvinio.
2. Nuimkite apsauginį grandinės gaubtą.
3. Prietaisą laikykite abiem rankomis.

Darbo metodai

Gėdami imkitės šių veiksmų: - Jeigu įmanoma, tarp medžio kamieno ir pjūvio užtikrinkite apie 15 cm atstumą. - Mažos šakos, kurios plonos ir lengvos, nupjaunamos apatine kreipiamosios dalimi. - Pjaunamos storesnės ir sunkesnės šakos gali lūžti ar suskilti. Todėl pjaukite keliais etapais:

a Apatinę šakos dalį įpjaukite kreipiamosios viršutine dalimi. Šio pjūvio gylis turėtų būti maždaug trečdalis šakos skersmens.

Paveikslas G

b Įpjaukite viršutinę šakos dalį. c Jeigu būtinas dar vienas pjūvis, juo niekada negilinkite jau įpjauto pjūvio, o pradėkite naują pjūvį.

Genėjant būtina laikytis šių reikalavimų:

• Strypo nekelkite taip, kad su horizontale sudarytų didesnį kaip 60° kampą.
• Kreipiamosios nespauskite didele jėga.
• Negalima stovėti po nupjauta šaka ar šakele.
• Įsitikinkite, ar krentanti šaka nepakenks operatoriui ar žiūrovui ir ar ji nepažeis kokių nors daiktų.
• Genėdami užsitikrinkite tokį saugos atstumą, kuris būtų ne trumpesnis kaip dviejų šakų ilgis.

Darbo užbaigimas

1. Išimkite akumuliatoriaus bloką iš prietaiso (žr. Multi-Tool MT 36 Bp eksploatavimo instrukciją).
2. Prietaiso valymas (žr. skyrių Prietaiso valymas).

"Multi-Tool" ir jo montavimas

1. Atjunkite priedą nuo „Multi-Tool“ (žr. „Multi-Tool“ MT 36 Bp eksploatavimo instrukciją).

Transportavimas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Transportuodami atsižvelkite į įrenginio svorį.

ĮSPĖJIMAS

Nekontroliuojamas veikimas

Pjautiniai sužeidimai

Jeigu sumontuotas „Multi-Tool“, prieš gabendami išimkite iš prietaiso akumuliatoriaus bloką.

Grandininį pjūklą gabenkite su uždėtu apsauginiu grandinės gaubtu.

• Gabendami transporto priemonėje įtvirtinkite įrenginį, kad jis neslystų ir neapvirstų.

Sandėliavimas

Kiekvieną kartą išvalykite prietaisą prieš jį sandėliuodami (žr. skyrių „Prietaiso valymas“).

ATSARGIAI

Suzalojimų ir materialinės žalos pavojus!

Prietaisas gali apvirsti ant nuožulnių paviršių.

Sandėliuodami atsižvelkite į prietaiso svorį.

△ĮSPĖJIMAS

Nekontroliuojamas veikimas

Pjautiniai sužeidimai

Jeigu buvo įmontuotas „Multi-Tool“, prieš sandėliuodami išimkite iš prietaiso akumuliatoriaus bloką.

Prietaisą sandėliuokite tik su uždėtu apsauginiu grandinės gaubtu.

1. Nuimkite nešimo diržą.
2. Jeigu būtina, išmontuokite „Multi-Tool“ (žr. Multi-Tool MT 36 Bp eksploatavimo instrukciją).
3. Jei prietaisas sandėliuojamas ilgiau nei mėnesį, sutepkite grandinę, kad neatsirastų rūdžių.
4. Prietaisą sandėliuokite sausoje ir tinkamai vėdinamoje vietoje. Sandėliuokite atokiai nuo koroziją sukeliančių medžiagų, pvz., sodo chemikalų, ir ledą tirpdančių druskų. Prietaiso nesandėliuokite lauke.

Įprastinė priežiūra ir techninė priežiūra

△ĮSPĖJIMAS

Nekontroliuojamas veikimas

Pjautiniai sužalojimai

Prieš imdamiesi bet kokių prietaiso tvarkymo darbų, jeigu buvo įmontuotas „Multi-Tool“, visada pirmiausia išimkite akumuliatoriaus bloką.

ATSARGIAI

Aštri grandinė

Pjautiniai sužalojimai

Dirbdami su grandine, mūvėkite apsaugines pirštines.

Prietaiso valymas

1. Norėdami nuvalyti nuo grandinės pjaunamos medžiagos likučius ir nešvarumus, naudokite šepetį. Paveikslas H
2. Korpusą valykite minkšta, sausa šluoste.

Techninės priežiūros darbai

Prieš kiekvieną naudojimą

Kiekvieną kartą prieš naudodami atlikite šiuos veiksmus:

• Patikrinkite grandinės alyvos lygį, jeigu būtina, pripilkite grandinės alyvos (žr. skyrių „Alyvos bako pripildymas“).
• Patikrinkite grandinės įtampą (žr. skyrių „Grandinės įtempio patikra“).
• Patikrinkite, ar grandinė tinkamai įgaląsta ir, jeigu būtina, apverskite kreipiamąją arba pakeiskite grandinę (žr. skyrių „Grandinės keitimas“).
• Patikrinkite, ar prietaisas nėra pažeistas.
• Patikrinkite, ar visi kaiščiai, veržlės ir varžtai yra tvirtai įstatyti.

Grandinės įtempimo nustatymas

1. Jeigu buvo sumontuotas „Multi-Tool“, išimkite akumuliatoriaus bloką (žr. „Multi-Tool MT 36 Bp“ eksploatavimo instrukciją).
2. Atsukite kreipiamosios veržlę.

Paveikslas I

1. Varžtu nustatykite grandinės įtempimą. Paveikslas J
2. Patikrinkite grandinės įtempimą.

Paveikslas F

Atstumas tarp pjovimo juostos ir grandinės turi būti 4.0 mm.

1. Prisukite kreipiamosios veržlę.

Grandinės keitimas

1. Nuimkite kreipiamosios veržlę.

Paveikslas K

1. Atsukite grandinės įtempimo nustatymo varžtą.
2. Nuimkite dangtį.

Paveikslas L

1. Nuimkite pjovimo juostą.
2. Panaudotą grandinę šalinkite laikydamiesi reikalavimų.
3. Ant kreipiamosios uždėkite naują grandinę. Paveikslas M
4. Sumontuokite kreipiamąją. Atsižvelkite į grandinės slinkimo kryptį. Paveikslas N
5. Sumontuokite dangtį, kartu užfiksuokite kreipiamosios veržlės kontrveržlę. Paveikslas O
6. Nustatykite grandinės įtempimą (žr. skyrių „Grandinės įtempimo nustatymas“).

Pagalba nustačius triktį

Trikčių priežastys dažnai būna paprastos, kurias nesunkiai pašalinsite pasinaudoję šia apžvalga. Kilus abejonių arba atsiradus čia nenurodytų trikčių, kreipkitės į įgaliotąjį klientų aptarnavimo tarnybą.

Kuo baterija naudojama ilgiau, tuo labiau senka jos talpa net tinkamai ją prižiūrint, todėl net ir visiškai įkrauta ji neveikia visą numatytą veikimo trukmę. Tokia padėtis nelaikytina defektu.

Triktis Priežastis Šalinimas
Veikiantis prietaisas sustoja	Grandiné užblokuota iškarpomis.	Pašalinkite p jovimo likučius.
Veikiantis prietaisas sustoja.	Perkaito variklis	Nutraukite darba ir palaukite, kol variklis ataus.
Nesklandumai montuo-jant koto dalis	Jungiamosios vietos už užterstos.	Pašalinkite nešvarumus nuo koto galu. Dekite prieda tik ant švarić paviršić.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus įrenginio gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą, pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Techniniai duomenys

		MT 36 Bp	MT CS 250/36 Bp
Irenginio galios duomenys
Darbiné jtampa	V	36
Didžiausias greitis /min 10000 ±
		10%
Grandinês alyvos bako tū- ml 200 ris
Pjovimo skersmuo (didž.) mm			180
Darbinis diapazonas (di-dž.)	m		2,7
Matmenys ir svoriai
Ilgis x plotis x aukštis	mm	951 x	946 x
		197 x	117 x
		188	168
Svoris (be akumuliatoriaus kg bloko)		2,6
Svoris	kg 2,0
Prietaiso galios duomenys (išmatuoti naudojan MT 36 Bp daugiafunkcj irankj)

	MT 36 Bp	MT CS 250/36 Bp
Garso galios lygis pagal EN ISO 11680-1 (išmatuotas naudojant MT 36 Bp daugiafunkcini iranki)
Garso lygis LpA	dB(A) 92,6
Neapibržtis KpA	dB(A) 3,0
Garso galios lygis LwA	dB(A) 100,7
Neapibržtis KwA	dB(A) 3,0
Vibracijos verté pagal EN ISO 11680-1 (išmatuota naudojant MT 36 Bp daugiafunkcini iranki)
Vibracijos, kuria priekiné rankena veikia viršutines galūnes, verté	m/s2	3,0
Vibracijos, kuria galiné rankena veikia viršutines galūnes, verté	m/s2	2,9
Neapibržtis Km/s	2	1,5

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

Vibracijos ir triukšmo vertė

Nurodytos bendrosios vibracijos vertės ir skleidžiamo triukšmo vertės buvo išmatuotos taikant standartinį bandymo metodą ir gali būti naudojamos norint palyginti vieną prietaisą su kitu. Deklaruotos bendrosios vibracijos vertės ir deklaruotos skleidžiamo triukšmo vertės taip pat gali būti naudojamos preliminariai vertinant poveikį.

ĮSPĖJIMAS

Naudojamo elektrinio įrankio nustatytos vibracijos ir skleidžiamo triukšmo vertės gali skirtis nuo nurodytųjų verčių, atsižvelgiant į naudojamą įrankį ir ypač į naudojamo ruošinio rūšį.

Atsižvelgdami į poveikio vertinimą faktinėmis naudojimo sąlygomis (atsižvelgiant į visas darbo ciklo dalis, pvz., suveikimo laiką) nustatykite operatoriaus apsaugos priemones.

Maža vibracija rankas veikiantis prietaisas 2,5 m/s² (žr. Eksploatavimo instrukcijų skyrių Techniniai duomenys)

ATSARGIAI. Jeigu prietaisas ilgą laiką būtų naudojamas be pertraukos, gali nutirpti rankos. Rankoms apsaugoti mūvėkite šiltas pirštines. Reguliariai darykite darbo pertraukas.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų rinkai išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nederintas keitimas, ši deklaracija netenka savo galios.

Gaminys: Akumuliatorinis šakų pjautuvas

Tipas: 1.042-511.0 + 1.042-512.0

Atitinkamos ES direktyvos

2014/30/ES

2006/42/EB (+2009/127/EB)

2011/65/ES

Taikomi darnieji standartai

EN IEC 63000:2018

EN 55014-1:2017+A11:2020

EN 55014-2:1997+A1:2001+A2:2008

EN 62841-1:2015+A11:2022

EN ISO 11680-1:2011

EN ISO 11680-1:2021

EN ISO 12100:2010

Įgaliota įstaiga, 0197 TÜV Rheinland LGA Products

GmbH; Tillystraße 2, D-90431 Niurnbergas, Vokietija, atliko EB tipo tyrimą, pažymėjimo numeris: BM 50545282 0001

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

H. Jenner

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str. 28-40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2022 m. gegužės 1 d.
