KUADRA ISLAND - Virtuvės gartraukis ELICA - Nemokama naudojimo instrukcija

Produkto tipas	Virtuvės salos gartraukis
Gamintojas	ELICA
Modelis	KUADRA ISLAND
Naudojimas	Traukianti (išorinis išmetimas) arba filtruojanti (vidaus recirkuliacija)
Variklio greičių skaičius	4 (įskaitant vieną laikinai intensyvų greitį)
Valdymas	Liečiamas arba mygtukų valdymo skydelis (priklausomai nuo versijos)
Ekranas	Skaitmeninis indikatorius greičiui, temperatūros signalui, filtrų prisotinimui
Temperatūros signalas	Terminis detektorius, įjungiantis 3 greitį per didelio karščio atveju
Riebalų filtro signalas	Po 40 darbo valandų (mirksi skaitmuo 1)
Anglies filtro signalas	Po 160 darbo valandų (mirksi skaitmuo 2, aktyvuoti jei filtruojanti versija)
Apšvietimas	LED 2,6 W max, GU4 tipas (naudotojas gali keisti)
Riebalų filtras	Metalinis, plaunamas rankomis arba indaplovėje (trumpas ciklas, žema temperatūra)
Anglies filtras	Plaunamas karštu vandeniu arba indaplovėje (65°C); keičiamas kas 3 metus
Išorės valymas	Drėgna šluoste su neutraliu skystu plovikliu; nenaudoti abrazyvinių produktų ar alkoholio
Minimalus saugos atstumas	50 cm virš elektrinės viryklės, 65 cm virš dujinės arba mišrios viryklės
Išmetimo jungties skersmuo	Toks pat kaip jungties flanšo skersmuo (patikrinti instrukcijoje)
Montavimas	Tvirtinimas prie lubų ar sienos, pridedami kaiščiai tinkantys daugumai paviršių
Elektros tiekimas	Prijungimas prie tinklo (įtampa pagal vardinę lentelę); jei yra kištukas, jis turi būti pasiekiamas po montavimo
Atitiktis	Europos direktyvos (sauga, našumas, EMS, EEĮ)
Taisomumas	Atsarginės dalys prieinamos po pardavimo tarnyboje; LED lempa keičiama

Dažnai užduodami klausimai - KUADRA ISLAND ELICA

Koks skirtumas tarp traukiančios ir filtruojančios versijos?

Traukiančioje versijoje oras ištraukiamas į lauką per ortakį. Filtruojančioje versijoje oras recirkuliuojamas per aktyvintos anglies filtrą, prieš grįždamas į patalpą. Norint naudoti filtruojančią versiją, turi būti sumontuotas anglies filtras.

Kokio atstumo turiu laikytis tarp gartraukio ir viryklės?

Minimalus atstumas tarp kaitvietės ir žemiausios gartraukio dalies yra 50 cm elektrinei viryklei ir 65 cm dujinei ar mišriai viryklei. Laikykitės didesnių atstumų, nurodytų jūsų viryklės instrukcijoje.

Kaip valyti riebalų filtrus?

Metaliniai riebalų filtrai turi būti valomi kartą per mėnesį. Galite juos plauti rankomis su neagresyviu plovikliu arba indaplovėje (trumpas ciklas, žema temperatūra). Plovimas indaplovėje gali pakeisti filtro spalvą, tačiau tai neturi įtakos jo efektyvumui.

Kada reikia keisti anglies filtrą?

Anglies filtras turi būti valomas kas 2 mėnesius (arba pagal prisotinimo indikatorių) ir keičiamas kas 3 metus. Jį galima plauti karštu vandeniu arba indaplovėje 65°C temperatūroje, o po to džiovinti orkaitėje 100°C temperatūroje 10 minučių.

Kaip interpretuoti šviesos signalus ekrane?

Ekrane gali būti rodoma:
- Mirksi 1 = riebalų filtro priežiūra (po 40 val.).
- Mirksi 2 = anglies filtro priežiūra (po 160 val.).
- Pakaitomis mirksi 1 ir 2 = abu filtrus reikia prižiūrėti.
- Mirksi 4 = intensyvus greitis aktyvus.
- Mirksi simbolis = temperatūros signalas, variklis pereina į 3 greitį.

Kaip iš naujo nustatyti filtrų prisotinimo indikatorių?

Riebalų filtrui: paspauskite mygtuką '2' ilgiau nei 3 sekundes, kai gartraukis įjungtas. Anglies filtrui: dar kartą paspauskite mygtuką '2' ilgiau nei 3 sekundes. Jei rodomas abiejų signalas, pakartokite procedūrą du kartus.

Kaip įjungti arba išjungti anglies filtro signalą?

Kai gartraukis išjungtas, vienu metu palaikykite paspaustus mygtukus '2' ir '3' 3 sekundes. Jei pakaitomis mirksi skaitmenys 1 ir 2, anglies signalas įjungtas. Jei mirksi tik 1, jis išjungtas.

Ar galiu naudoti gartraukį be lempų?

Ne, nenaudokite gartraukio be tinkamai sumontuotų lempų, nes tai kelia elektros smūgio pavojų. Pakeiskite sugedusias lempas LED 2,6 W max, GU4 tipo.

Kaip pakeisti LED lempą?

Pirmiausia išjunkite prietaisą. Įsitikinkite, kad lempa šalta. Naudodami mažą plokščią atsuktuvą, atsargiai pakelkite lemputės kraštą ir išimkite ją. Įstatykite naują lemputę (LED 2,6 W GU4). Jei apšvietimas neveikia, patikrinkite, ar teisingai sumontuota.

Ką daryti temperatūros signalo atveju?

Temperatūros signalas suveikia, jei ekrano zona tampa per karšta. Variklis automatiškai pereina į 3 greitį ir pradeda mirksėti simbolis. Signalas nutrūksta, kai temperatūra nukrenta. Galite išeiti iš šio režimo paspausdami mygtuką ('2', '3' arba '4').

NAUDOJIMO INSTRUKCIJA KUADRA ISLAND ELICA

LT Montavimo ir naudojimosi instrukcija

LV Ierīkošanas un izmantošanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

TR Montaj ve kullanım talimatları

AR

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų reikalavimų ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti namuose.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vietą, įsitikinkite, kad instrukcijos liktų kartu su gaminiu. - Įdėmiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą. - Nekeiskite elektrinių ar mechaninių gaminio ar išmetimo vamzdžių savybių. - Prieš įrengdami gaminį, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įrengimo darbus ir susisiekite su platintoju.

Pastaba: (^*) "simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklės

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklį.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbo pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gave atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekama vaikų be priežiūros. Patalpoje turi būti pakankama

ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais dujas ar kitas medžiagas degimui.

• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus.

Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.

• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, todėl jų būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

• Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.

Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo. - Įsiurbiamas oras negali būti išleidžiamas vamzdynu, naudojamu dūmų, susidarančių dėl dujų ar kitų medžiagų degimo, išmetimui. - Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu. - Niekuomet nenaudokite gartraukio tinkamai nesumontavę grotelių! - Gartraukis JOKIAIS BŪDAIS negali būti naudojamas kaip atrama, nebent aiškiai nurodyta kitaip. - Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus. - Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.

• Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą ar panašų kvalifikuotą personalą.

DĖMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales, nurodytas šiose instrukcijose, gali kilti pavojus elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiniu būdu suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atliekų (EEĮ atliekų). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, junkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotąją veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-ų) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

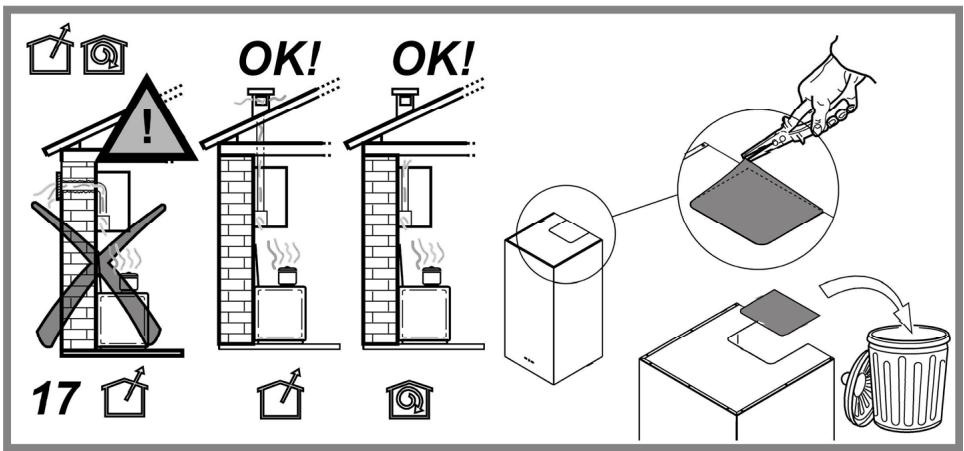

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

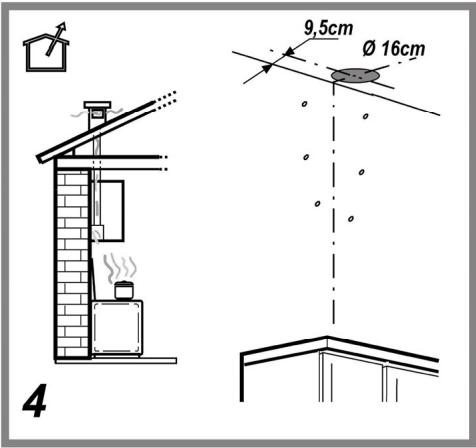

Versija su siurbimo įranga

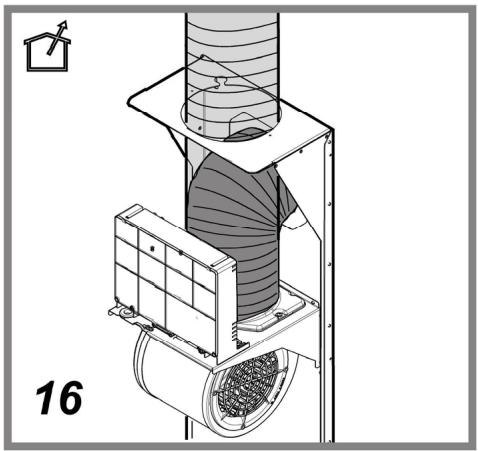

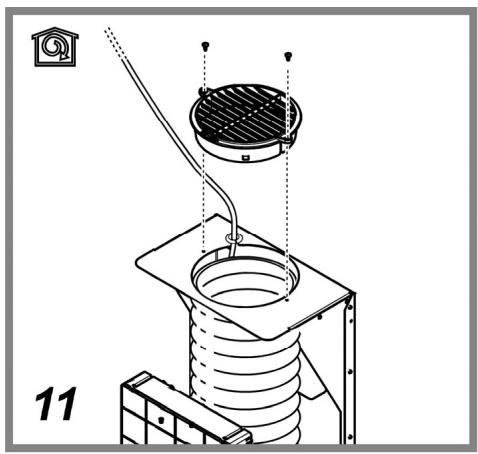

Garai išstumiami į išorę per iškvėpimo vamzdį, pritvirtintą prie jungės.

DĖMESIO!

Iškvėpimo vamzdis nepridedamas, jį reikia pirkti atskirai.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenį.

DĖMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

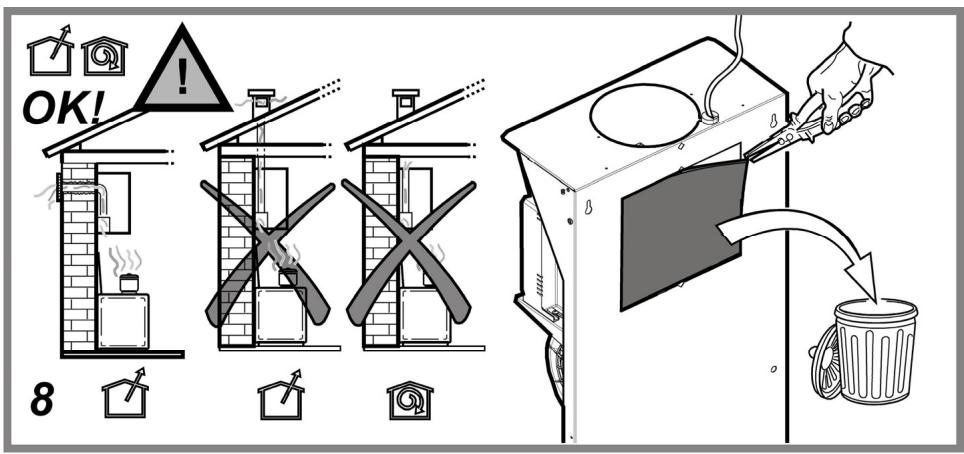

Prijungti gaubtą prie išvedamųjų vamzdžių ir išvedamųjų angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

Jei nutekėjimo žarnos ir angos sienoje yra mažesnio skersmens, sumažėja traukiamoji geba ir stipriai padidėja triukšmingumas.

Gamintojas neprisiima su tuo susijusios atsakomybės.

Naudokite pakankamo ilgio vamzdį. Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio nuokrypio kampas - 90°). Stenkitės iš esmės nekeisti vamzdžių sekcijų.

Versija su filtru

Prieš patekdamas į kambarį, traukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyviąja anglimi sistemą.

Įrengimas

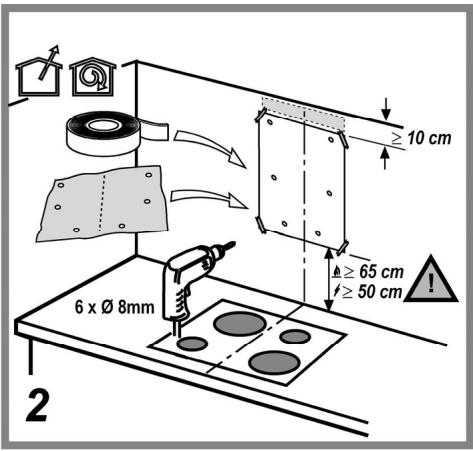

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50 cm, o jei viryklė dujinė ar kombinuota - 65 cm.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

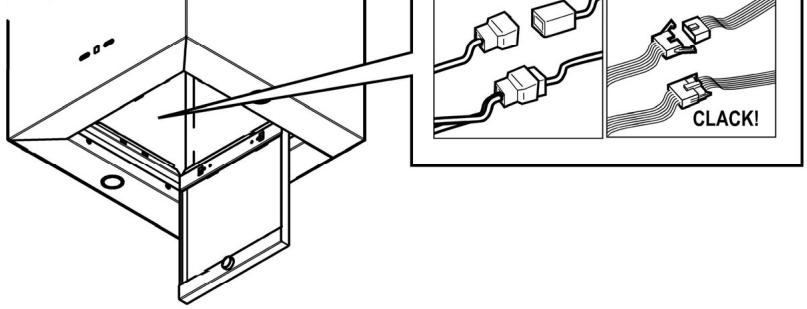

Prijungimas prie elektros tinklo

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko nėra (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

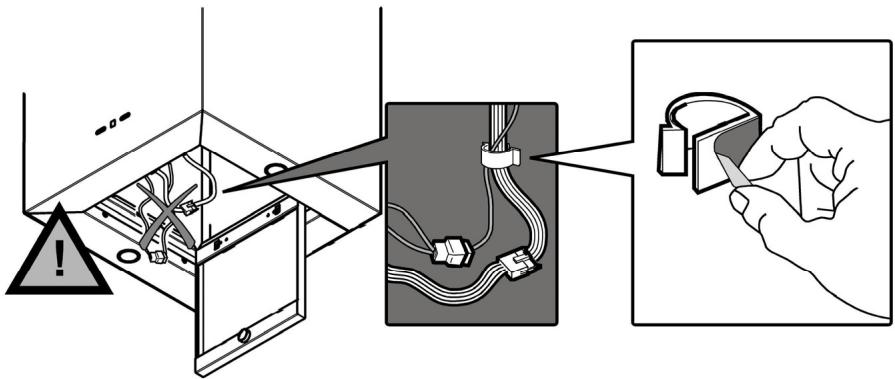

DĖMESIO!

Prieš visada prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės į techninės pagalbos centrą dėl kabelio keitimo.

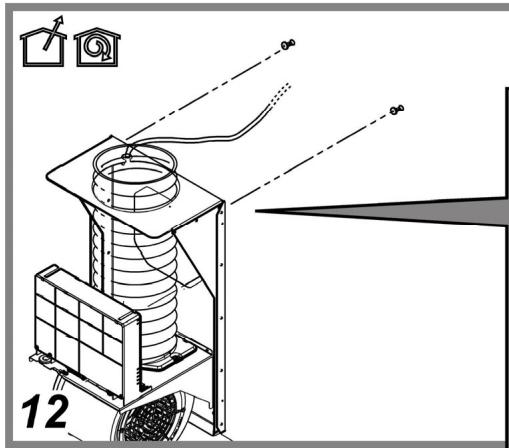

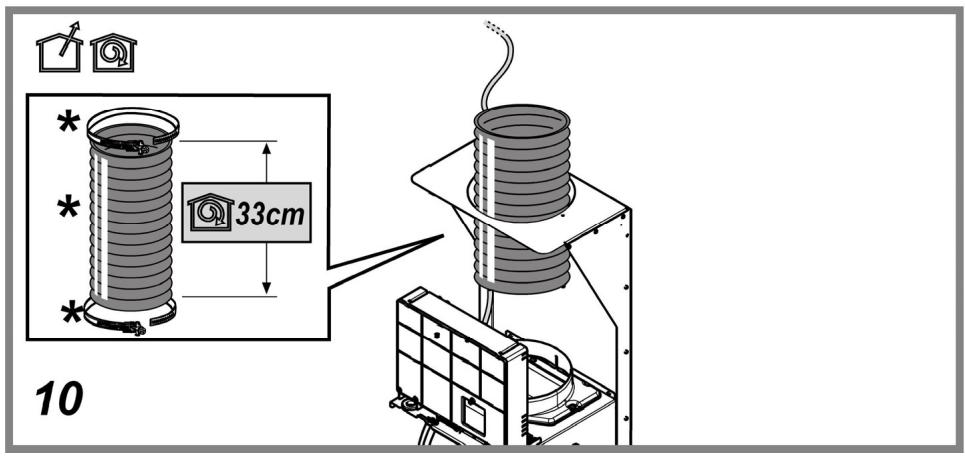

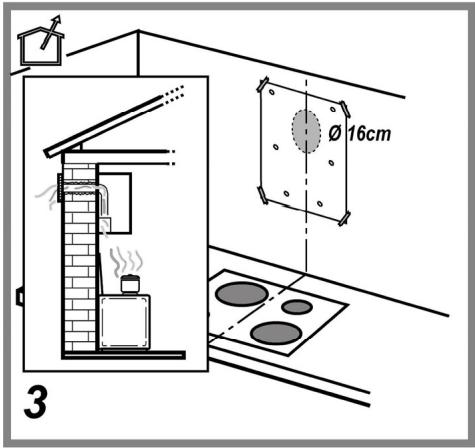

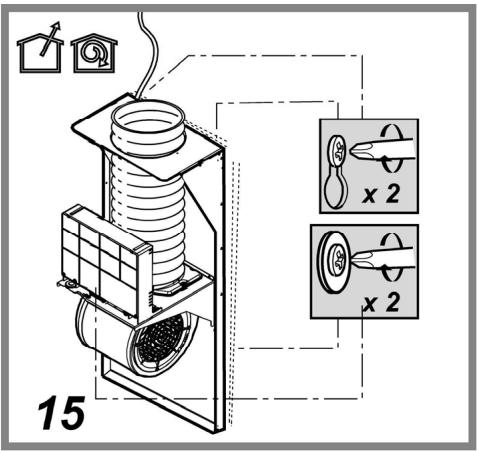

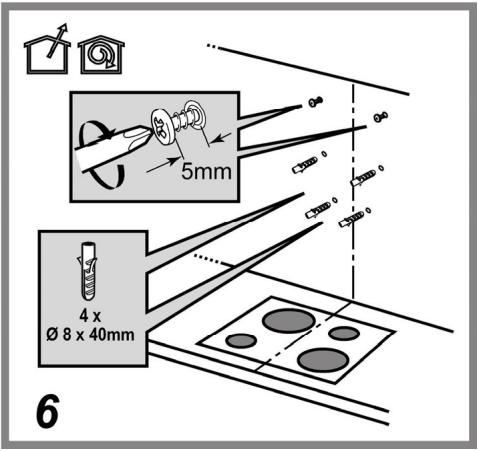

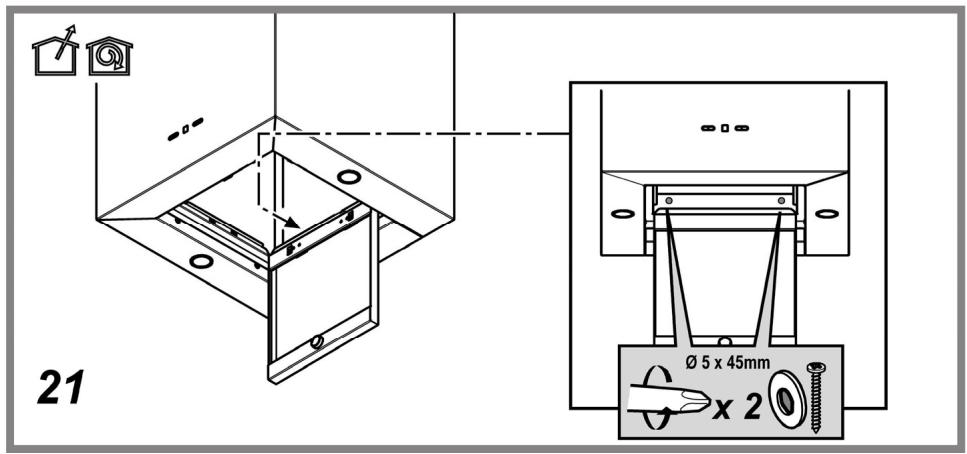

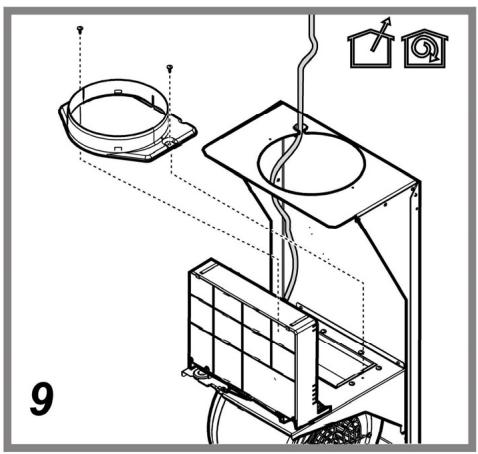

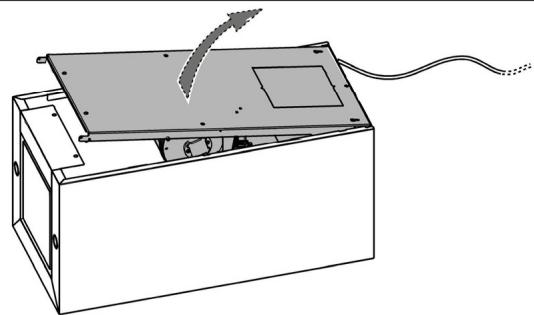

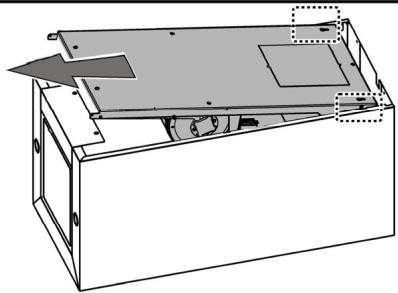

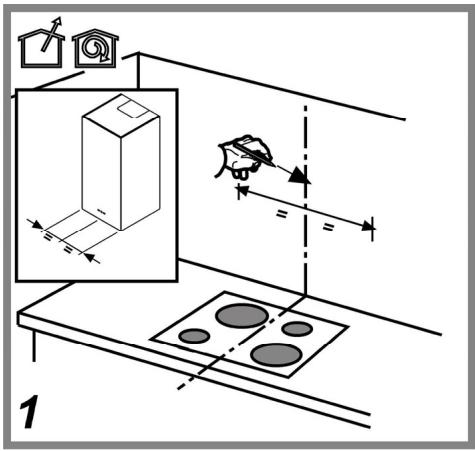

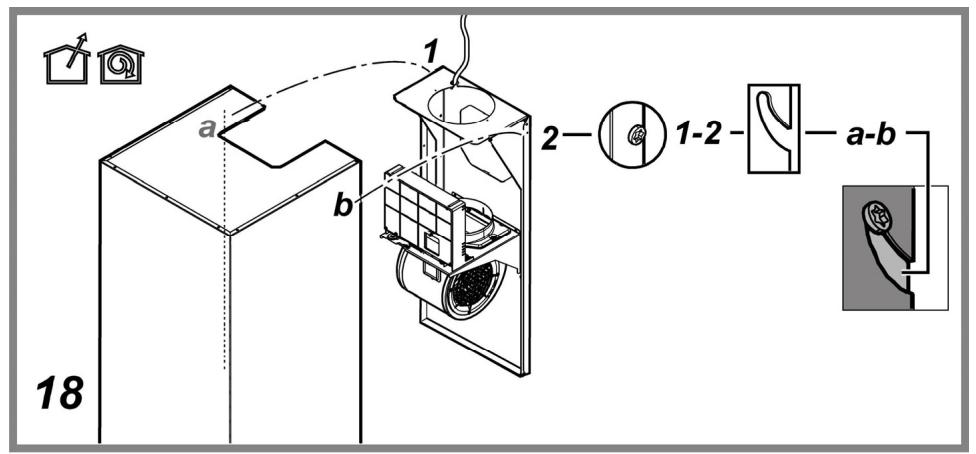

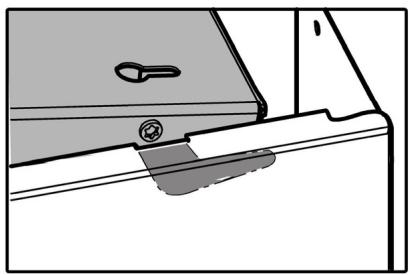

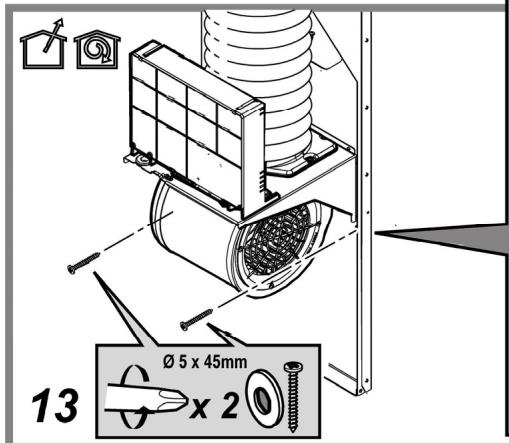

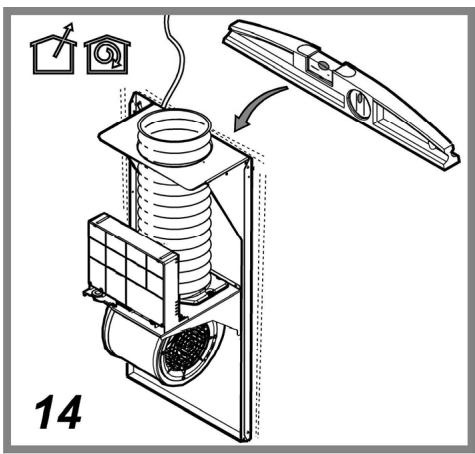

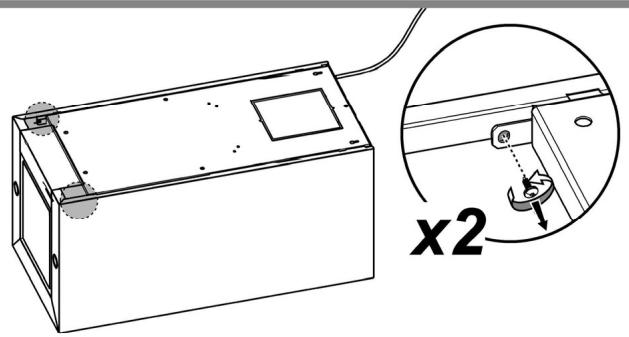

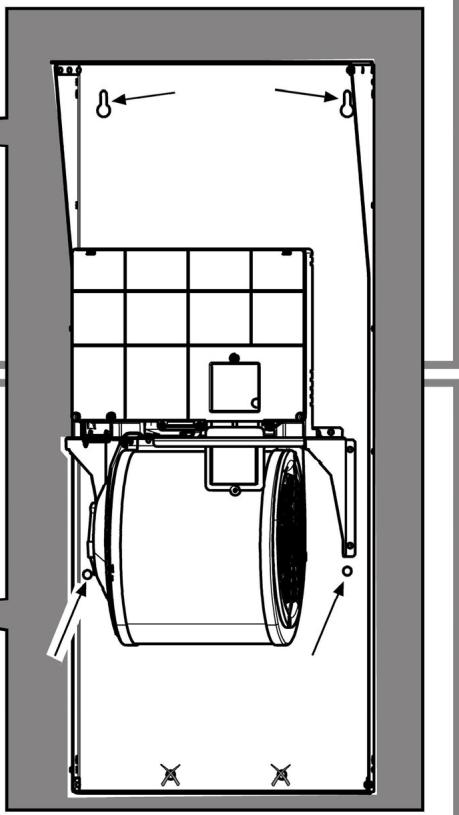

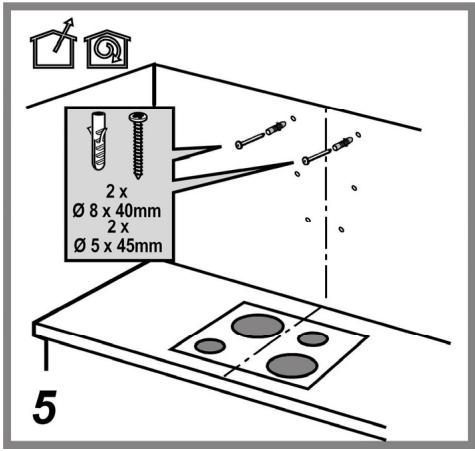

Montavimas

Jei prie gaubto yra tvirtinimo pleištai, pritaikyti daugumai senų lubų, vis tiek reikia iškviesti kvalifikuotą specialistą, kuris patikrintų, ar medžiagos pritaikytos tam senų lubų tipui.

Sienos/lubos turi būti pakankamai storos, kad išlaikytų gaubto svorį.

Veikimas

1. Šviesos įjungimas/išjungimas („ON/OFF“)
2. Variklio įjungimas/išjungimas („ON/OFF“)

Paspaudus mygtuką, variklis ima veikti 1 greičiu.

Paspaudus mygtuką gaubtui veikiant, šis išsijungia.

1. Greičio mažinimas

Paspaudus mygtuką, greitis sumažinamas, nuo 4 greičio (intensyvaus) iki 1 greičio.

1. Greičio didinimas

Paspaudus mygtuką, kai gaubtas yra išjungtas, šis ima veikti 1 greičiu.

Paspaudus mygtuką gaubtui veikiant, padidinamas jo greitis, nuo 1 greičio iki 4 greičio (intensyvaus).

Intensyvus greitis veikia tik tam tikrą laiką. Standartinė jo veikimo trukmė – 5 min, joms prabėgus gaubtas ima veikti 2 greičiu.

Norint išjungti šią funkciją neprabėgus minėtam laikui, reikia paspausti mygtuką „Z'' – gaubtas ims veikti 3 greičiu, o paspaudus mygtuką „Z'' gaubtas išsijungs.

Kiekvienas greitis atitinkamai rodomas ekrane:

Išjungtas („OFF“): ekrane nieko nerodoma

1 greitis: 1; 2 greitis: 2; 3 greitis: 3; 4 greitis: 4 mirksintis

5. Ekranas

Riebalių filtro signalas

Riebalių filtro signalas imamas rodyti po 40 gaubto naudojimo valandų: ekrane pasirodo mirksintis skaičius 1.

Pasirodžius šiam signalui reikia išplauti riebalų filtrą.

Signalas atsiranda, kai gaubtas yra įjungtas.

Norint panaikinti riebalų filtro signalą, reikia paspausti mygtuką ir laikyti paspaudus mažiausiai 3 sekundes, kol signalas išsijungs.

Signalą panaikinti galima gaubtui esant įjungtam.

Anglies filtro signalas (tik filtruojamoje versijoje)

Anglies filtro signalas imamas rodyti po 160 gaubto naudojimo valandų: ekrane pasirodo mirksintis skaičius 2.

Pasirodžius šiam signalui reikia pakeisti anglies filtrą.

Signalastosikai gaubtas yra jungtas.

Norint panaikinti anglies filtro signalą, reikia paspausti mygtuką „2“ ir laikyti paspaudus mažiausiai 3 sekundes, kol signalas išsijungs.

Signalą panaikinti galima gaubtui esant jungtam.

Jei ekrane pakaitomis mirksi skaičiai 1 ir 2, vadinasi, rodomi

abiejų filtrų signalai.

Juos panaikinti galima du kartus atlikus prieš tai aprašytą procedūrą.

Pirmą kartą bus panaikintas riebalų filtro signalas, antrą kartą – anglies filtro signalas.

Standartiniame režime anglies filtro signalas neaktyvus.

Filtruojamoje versijoje būtina įjungti anglies filtro signalą.

Anglies filtro signalo įjungimas:

Išjunkite gaubtą ir vienu metu paspauskite mygtukus „2“ ir „3“, laikykite nuspaudę 3 sekundes.

Skaičiai 1 ir 2 pakaitomis mirksės 2 sekundes.

Anglies filtro išjungimas:

Išjunkite gaubtą ir vienu metu paspauskite mygtukus „2“ ir „3“, laikykite nuspaudę 3 sekundes.

Skaičius 1 mirksės 2 sekundes.

Temperatūros signalas

Gaminiuje įdiegtas temperatūros jutiklis, įjungiantis 3 greitį, kai temperatūra ekrano srityje per daug pakyla.

Temperatūros signalas rodomas, kai ekrane užsidega mirksinti raidė t.

Ši funkcija veikia tol, kol temperatūra nenusileidžia žemiau pavojingo lygio.

Galima panaikinti šią funkciją paspaudus mygtukus 2, 3 arba 4.

Kas 30 sekundžių jutiklis tikrina temperatūrą ekrano srityje.

Ekrane rodomas vaizdas

Rodomas vaizdas	Büklë
1	1 greitis
2	2 greitis
3	3 greitis
4	4 greitis (intensyvus)
5	Riebalü filtrpriežiūra
6	Anglies filtrpriežiūra
7	Riebalü filtror ir angies filtrpriežiūra
8	Temperatūros pavojaus signalas

Priežiūra

Valymas

Valymui naudokite TIK šluoste, suvilgytą skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

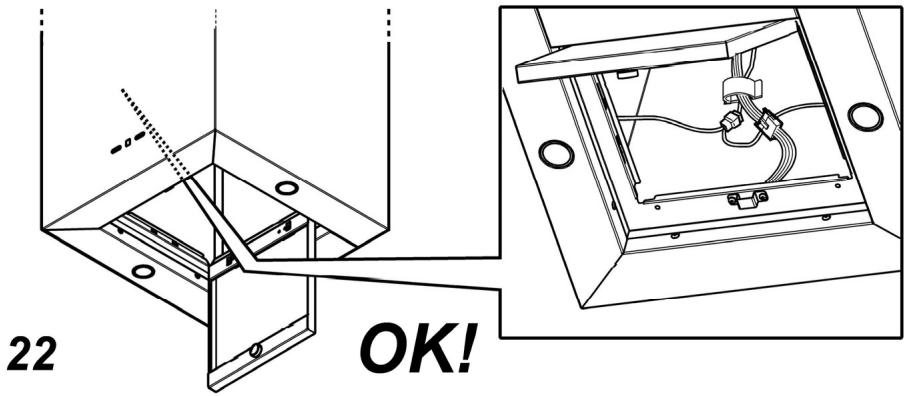

Valdymo skydelis

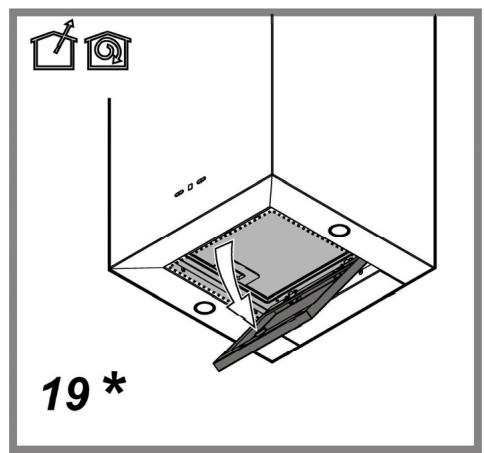

19-25 pav.

Oro ištraukimo į išorę valdymo skydelį valykite taip pat reguliariai kaip ir riebalų filtrą. Naudokite šluostę ir skystą nelabai koncentruotą valiklį. Niekada nenaudokite abrazyvinių šveičiamųjų medžiagų

Nuriebalų saugantis filtras

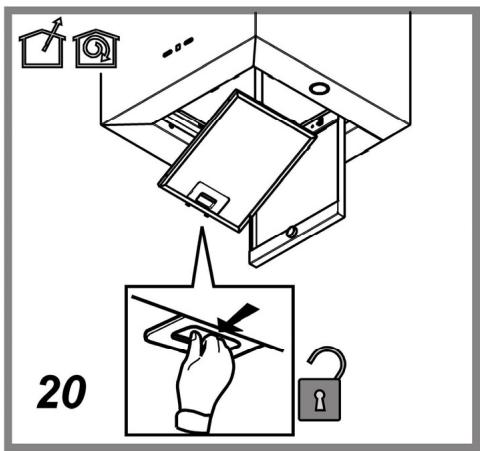

20-24 pav.

Plaunant metalinį riebalų filtrą indaplovėje, jis gali prarasti spalvą, bet jo filtravimo savybės išliks nepakitusios.

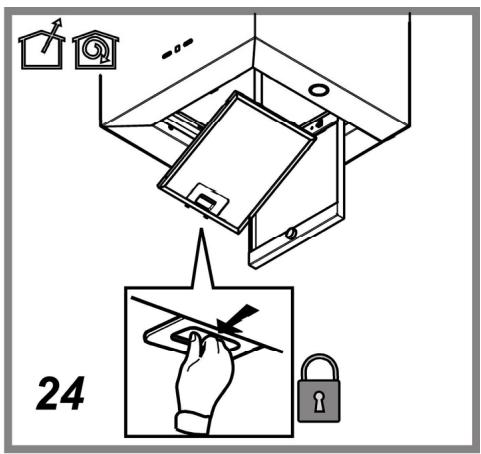

Norėdami išmontuoti riebalų filtrą, patraukite spyruoklinę atkabinimo rankeną.

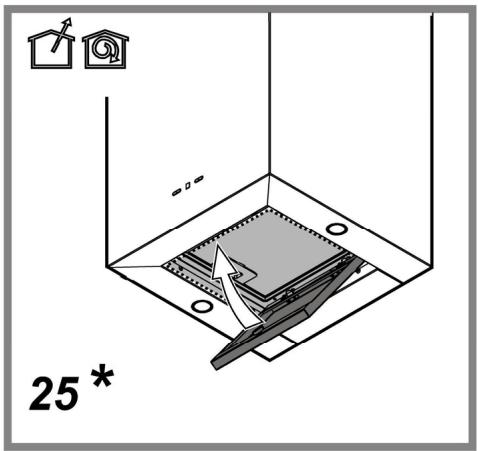

Anglies filtras (tik filtravimo režimu)

23 pav.

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Anglies filtrą plaukite kas du mėnesius (ar kai filtro perpildymo indikacijos sistema, jei tokia numatyta turimame modelyje, rodo tokią būtinybę) karštu vandeniu su atitinkamais plovikliais arba indaplovėje 65°C temperatūroje (plaunant indaplovėje, nustatykite pilną plovimo ciklą, plaukite atskirai nuo kitų indų).

Pašalinkite vandens perteklių nepažeisdami filtro, po to 10 minučių įdėkite jį į iki 100°C įkaitintą orkaitę, kad visai išdžiūtų. Keiskite kempinę kas 3 metus arba kiekvieną kartą pažeidus audinį.

Montavimas

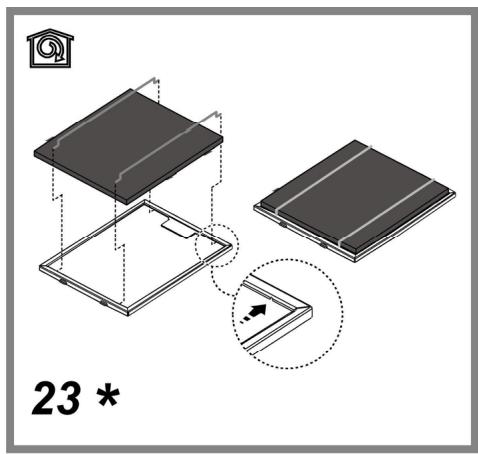

Įstatykite anglies filtrą užpakalinėje riebalų filtrų dalyje ir pritvirtinkite jį dviem strypeliais.

Dėmesio! Strypeliai yra anglies filtro pakuotėje, o ne ant gaubto.

Norėdami išmontuoti filtrą, atlikite minėtus veiksmus atvirkštine tvarka.

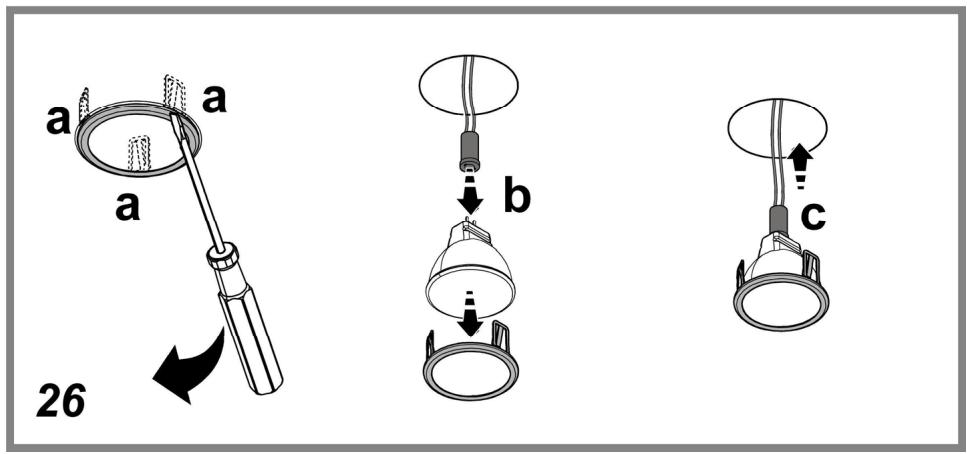

Lemputės keitimas

26 pav.

Išjunkite prietaisą iš elektros tinklo.

Dėmesio! Prieš liesdami lempas, įsitikinkite, kad jos atvėsusios.

Mažu plokščiu atsuktuvu pakelkite lemputės plokštelės kraštus ir ištraukite lemputę. Pakeiskite sugedusią lemputę.

Naudokite tik daug. 2,6W-GU4 šviesos diodų lemputes. Norėdami išsamesnių duomenų, žr. pridėtą skrajutę „ILCOS D" (raidinė skaitmeninė padėtis „3c").

• Įdėkite ir pritvirtinkite naują lemputę atlikdami anksčiau aprašytus veiksmus atbuline tvarka.

Jei apšvietimas neveiks, prieš kviesdami techninę pagalbą, patikrinkite, ar lempas įstatėte teisinga pozicija.

Lai veiktu filtra demontāžu, ir jārikojas pretēji.

Spuldžu nomaiņa

Attēls 26

Atvienot ieri no elektriskās sistēmas.
