使用説明書 ROMAX NANO ROTHENBERGER
当社は自らの責任において、本製品が上記の規格およびガイドラインに適合していることを宣言します。
ROMAX Nano:
2006/42/EG, 2011/65/EU, 2014/53/EU, EN 62841-1, EN IEC 62368-1, EN 50665, EN IEC 62311, EN 55014-1, EN 55014-2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, EN 55032, EN 55035, EN 300 328 V2.2.2, EN IEC 63000
1.1 適切な使用について 252
1.2 一般的な安全上の注意事項....252
1.3 安全上の注意点....254
2 技術データ 255
3 装置の機能 256
3.1 バッテリー (A) 256
3.2 ステータスLED (B) 257
3.3 作業開始 (C) 257
3.4 操作 (D) 258
4 手入れおよびメンテナンス 258
5 アクセサリ 258
6 カスタマサービス 259
7 廃棄 259
本文書中のマーク表示
危險!
この印は人が怪我をする危険を警告しています。
注意!
この印は財産が損害を受けたり環境に損害を与える危険を警告しています。
処置が必要です。
記号の説明 ラベル
EU適合表示
UK適合マーク
FCC適合マーク
オーストラリア／ニュージーランド適合表示
取扱説明書を読む
プレス機工具間の手指破砕の危険に関する警告
光学検査
ラジオ記号
WEEE廃棄ラベル
1.1 適切な使用について
不適切な使用により生じた損害については、ユーザーが単独で責任を負います。
一般に受け入れられている事故防止規則と同封の安全指示を遵守する必要があります。
ROMAX Nano は、ROTHENBERGERが製造した、またはROTHENBERGERが適切と宣言したプレスジョーの使用にのみ適しています。
お客様のアプリケーションに適したプレス用ジョーは、カタログ、ホームページ、またはアプリでご覧いただけます。
装置とプレスジョーは、パイプと継手のプレス専用に使用され、対応するプレスジョーが設計されています。他のまたはより広範な使用は意図されていません。
ROTHENBERGERは、それから生じる結果と損害、他の製造業者が作ったジョーをプレスすること、またはそれらに起因する損害に対して責任を負いません。
適切な使用には、取扱説明書の遵守、検査および保守条件の遵守、および関連するすべての安全規制の遵守も含まれます。
ROMAX Nano は手持ち式の電気機械です。固定して使用しないでください!
圧着機は1分間に最大4回の圧着が可能です。
本装置は、必ず記載されている規定に従って使用してください。
オリジナルのROTHENBERGERまたはCAS（コードレスアライアンスシステム）充電池パックおよび付属品のみを使用してください。
CASが付いている充電池パックは、CAS（コードレスアライアンスシステム）装置と100%互換性があります。正しいデバイスの選択についてはお取引先ディーラーにお問い合わせください。使用するデバイスの取扱説明書にご注意ください。
1.2 一般的な安全上の注意事項
警告! 本電動ツールに付属するすべての安全注意事項、指示、図解、技術データをお読みください。
以下の指示に従わなかった場合、感電、火災および/または重傷を招く場合があります。
今後のため、注意および取扱説明書を保管してください。
注意にある「電動工具」とは、商用電源またはバッテリを使用した電動工具を指します。
1) 作業エリア
a) 作業エリアはきれいに保ち十分明るくしてください。散らかって暗いエリアは事故の原因になります。
b) 可燃性の液体,ガス,埃などがある爆発性の雰囲気中では電動工具を使用しないでください。電動工具はスパークを発生し埃やガスに火がつく可能性があります。
c) 電動工具を扱っている間は子供や周りにいる人を近づけないようにしてください。注意が散漫になるとコントロールを失う可能性があります。
2) 電気的な安全性
a) 電動工具のプラグはコンセントに合ったものを使ってください。どんな場合でもプラグを改造することは止めてください。アースした（接地した）電動工具にはどんなアダプタプラグも使用しないでください。プラグを改造しないこと,コンセントに合わせることで電気ショックのリスクを減らします。
b) パイプ, ラジエータ, レンジ, 冷蔵庫などアースされた, つまり接地された表面には身体を触れないようにしてください。身体がアースされると, つまり接地されると電気ショックのリスクは大きくなります。
c) 電気工具は雨や濡れた状態に晒さないようにしてください。電動工具の中に水が入ると電気ショックのリスクは大きくなります。
d) コードを痛めないでください。電動工具を運んだり引っ張ったり,プラグを抜くためにコードを決して使わないでください。熱,油,鋭いエッジ,動くものにはコードを近づけないようにしてください。痛んだまたは絡まったコードは
e) 電動工具を屋外で使用する時は,屋外用に適した延長コードを使用してください。屋外使用に適したコードを使うことは電気ショックのリスクを小さくします。
f) 湿気のある場所で電動工具を使用しなければならない場合、残留電流機器（RCD）の保護給電装置を使用します。RCDの使用によって、感電の危険を低減します。
3) 人の安全性
a) 電動工具を使う時は, 注意を払い, やっていることに気をつけて常識を働かせてください。疲れている時, 薬, アルコール, 薬物治療の影響を受けている時は, 電動工具は使用しないでください。電動工具を扱っている間に注意が散漫になった瞬間, 人が重大な怪我をする可能性があります。
b) 安全用具の使用必ず目の保護具を使用してください。防塵マスク, 滑らない安全靴, 硬い帽子, 耳栓などの安全用具をそれぞれに相応し 語い状態のために使えば人の怪我を減らします。
c) 偶発的なスタートを避けてください。プラグを差し込む前には必ずスイッチがオフの位置にあるようにしてください。電動工具を指をスイッチの上に置いて運んだリスイッチをオンにしたままプラグを差し込んだりすると事故の原因になります。
d) 電動工具のスイッチを入れる前に調整キーやレンチは取り外しておいてください。電動工具の回転部分にレンチやキーを当てたままにしておくと人が怪我をする原因になる可能性があります。
e) 無理に身体を伸ばさないでください。いつも足場をしっかりしてバランスを保ってください。そうすると予期しない事態になっても電動工具をコントロールすることができます。
f) 相応しい服装をしてください。ルーズな服装やジュエリーを身に着けないでください。髪の毛, 服, 手袋を動いている部品に近づけないでください。ルーズな服, ジュエリー, 長い髪は動いている部品に巻き込まれる可能性があります。
g) ダスト抽出,収集設備と接続するようになっている場合は,接続と適切な使用がされていることを確実にしてください。設備の使用でダスト関連のハザードを減らせます。
h) 電動ツールの取扱いを熟知してる場合でも、安全に対する誤った認識を行わず、電動ツールの安全規定を逸脱しないようにしてください。不注意な取扱いにより、一瞬で重傷を招く場合があります。
4) 電動工具の使用と手入れ
a) 電動工具に力を加えないでください。用途に応じて正しい電動工具を使ってください。正しい電動工具を使って設計されたレートで仕事をより良く安全に行えます。
b) スイッチがオンオフしなければ,電動工具は使用しないでください。スイッチでコントロールできない電動工具は危険で修理が必要です。
c) 調整, アクセサリの交換, 電動工具の収納の前に電源をプラグから抜いてください。そのような予防的な安全対策が, 電動工具が偶発的に起動するリスクを小さくします。
d) アイドル状態の電動工具は子供の手の届かない所に保管し,電動工具やこれらの指示に馴染みのない人には電動工具を使用させないようにしてください。電動工具は訓練されてないユーザの手には危険です。
e) 電動工具のメンテナンス動く部品の不良位置合わせ, 締め具, 部品の損傷, 電動工具の使用に影響を与えるかもしれないその他の状態について確認してください。もし損傷を受けている場合は, 使用する前に電動工具を修理してください。多くのアクシデントは電動工具の貧弱なメンテナンスに原因があります。
f) 刃物は鋭くクリーンに保ってください。適切にメンテナンスされた鋭い刃先を持つ刃物は、固定されにくくコントロールがしやすくなります。
g) この指示と電動工具の特別タイプ用に意図されたやり方にしたがって,作業状況と実施すべき作業を考慮しながら,電動工具,アクセサリ,小物などを使ってください。ここに意図したものと異なった動作のために電動工具を使用することは,ハザード状況を作り出す可能性があります。
h) グリップおよびグリップ面を乾燥した状態で、オイルやグリースの付着がない清潔な状態に保持してください。滑りやすくなったグリップやグリップ面は、不測の事態に陥った場合、電動ツールの安全な操作および制御ができなくなります。
5) バッテリー工具の使用と手入れ
a) 充電はメーカ専用の充電器で行ってください。あるタイプのバッテリーパックに適した充電器を別のバッテリーパックに使うとリスクが大きくなる可能性があります。
b) 電動工具は仕様が指定されたバッテリーパック またはバッテリタイプ だけを使ってください。他のバッテリーパックを使うと怪我 爆発や火災のリスクを大きくする可能性があります。
c) バッテリーパックを使わない時は, クリップ, コイン, キー, 釘, ネジ, つまり1つの端子と別の端子を導通させるその他小さな金属類のような他の金属のものを近づけないようにしてください。バッテリーの端子がショートすると爆発や火災の原因になる可能性があります。
d) 過酷な状態のもとでは,バッテリーから液漏れする可能性があります;触れないようにしてください。偶発的に触ってしまった場合は,水で洗い流してください。液が眼に入った場合は,さらに医学的治療も受けてください。バッテリーから漏れる液は炎症や火傷の原因になる可能性があります。
e) 損傷した、または変更が施されたバッテリーは使用しないでください。損傷した、または変更が施されたバッテリーは予期せぬ事態を招き、火災、爆発または負傷する危険を招きます。
f) バッテリーを火や高温にさらさないでください。130°C/265°F以上の火または温度にさらすと、爆発を招く場合があります。
g) 充電に関するすべての指示に従い、バッテリーまたはバッテリーツールは本取扱説明書に規定されている温度範囲外で充電しないでください。不適切な充電または許容温度範囲外での充電により、バッテリーが損傷し、火災を招く危険が高まります。
6) サービス
a) 電動工具は同じ交換部品だけを使い,認定を受けた修理作業者のサービスを受けるようにしてください。これによって電動工具の安全性が保たれます。
b) 損傷したバッテリーは、絶対に整備しないでください。バッテリーの全整備は、メーカーまたは公認カスタマーサービスのみが実施します。
1.3 安全上の注意点
ROMAX Nano:
プレスジョーという用語には、中間ジョー、プレスリング、プレススリングも含まれます。
トラブルのない機械のみを使用してください!
装置の損傷がひどく、電気部品または駆動部品が露出している場合は、すぐに作業を停止し、バッテリーを取り外して、カスタマーサービスに連絡してください。不適切な修理はユーザーに大きな危険をもたらす可能性があります！
メンテナンスと修理作業は、ROTHENBERGER認定ワークショップでのみ実施できます！技術的に完全な状態の圧着ジョーだけを使用してください！
ROMAX Nano のパイプ/プレス接続は、操作の訓練を受けた人のみができます！
圧着機は、子供や権限のない人の手の届かない場所に保管してください！
ROMAX Nano は、ROTHENBERGERが製造した、またはROTHENBERGERが適切と宣言したプレスジョーの使用にのみ適しています。
不適切な操作による破砕の危険があります！圧着ジョーを取り付けていない状態で圧着を開始しないでください！ローラーブロックと圧着ジョーの作業エリアでは、指や体の他の部位を絶対に握らないでください！圧着機は、付属の把持面を持ってください。
圧着ジョーを挿入した後、ラッチが完全に閉じ、しっかりとロックされていることを確認してください！
プレス動作中にもう一度オンボタンを押すと、強制プレス動作がキャンセルされ、ローラーブロックが停止します。もう一度オンボタンを押すと、ローラーブロックが元の位置に戻ります。
不適切なパイプ接続は、新しい継手で再度押す必要があります！
継手およびパイプメーカーの取付けガイドラインを順守する必要があります。
漏れている圧入具を押すときは、湿気や流水が機械内部に入らないようにしてください!
取付け作業が完了したら、適切なテスト機器でパイプシステムの漏れをチェックします。
バッテリー：
フル充電された充電池パックを再度充電しようとしないこと!
充電池パックを湿気から保護してください!
充電池パックを火に晒さないこと!
故障したり変形した充電池パックを使用しないこと!
大量の金属塵埃にさらされる領域では、充電式バッテリーパックをAIR COOLEDチャージャーで充電しないでください。
充電池パックを開かいこと!
充電池パックの接点に触ったりショートさせないこと!
故障したリチウムイオン充電池パックから軽度の酸、引火しやすい液体が漏れることがあります!
充電池の電解液が漏れ、皮膚に触れた場合、十分な水で直ちに洗い流してください。充電池の電解液が目に触れた場合、清水で洗い、直ちに医師の診断を受けてください!
リチウムイオン充電池パックの運搬: 同梱のリチウムイオン電池は、危険物法の要件に従います。バッテリは、道路上のさらなる制約なしに、ユーザによって輸送され得る。第三者による輸送（航空輸送または運送など）の場合、梱包および表示のための特別な要件を遵守しなければなりません。危険物の専門家は、パッケージの準備中に相談する必要があります。
ケースが損傷していない場合は、バッテリーのみを発送してください。開いている接点をつけて、梱包内を移動しないように梱包してください。それ以上の国の規制にも注意してください。
2 技術データ
バッテリー公称電圧……18 V
定格入力電源....281W
公称押圧力……最大32kN(挿入された爪による)
寸法（長さ x 幅 x 高さ, バッテリーなし）....323 x 83 x 108 mm
重量（バッテリーなし）……約2,1 kg
作業範囲。（システムに依存）……Ø 12－108 mm
推獎充電器 ...... RO BC14/36 CAS
音圧レベル ( L_pA ) 78 dB (A) | K_pA 3 dB (A)
音響パワーレベル (LWA) 89 dB (A) | KWA 3 dB (A)
作業時の騒音レベルが85 dB (A)を越える場合があります。防音保護具を着用してください！測定値は欧州規格EN 62841-1に準じて測定されています。
振動合成値 …… ≤ 2,5 m/s ^2 | K = 1,5m/s ^2
本取扱説明書に記載されている振動値および騒音値は、標準化された測定方法で測定されており、電動ツールを他のツールと比較するために使用することができます。これらの値は、負荷の暫定的評価を行うために使用することもできます。
記載されている振動値および騒音値は、電動ツールの使用方法、特にどの種類のワークを加工するかによって、電子ツールを実際に使用すると異なる場合があります。実際の使用条件に基づいた振動負荷に対するオペレーターへの保護対策を追加で規定してくださいさい(この際、電動ツールがオフになっている時間、およびオンになっていても負荷なしで作動している時間など、運転サイクルの各構成部分を考慮する必要があります)。
3 装置の機能
ROMAX Nano は電気機械式圧着機です。オンボタンを押すと圧着が開始されます。ローラーブロックが前進し、押え爪を閉じます。Nano iJAW プレス・ジョーを使用すると、挿入されたプレス・ジョーに合わせてプレス力が自動的に調整されます。ROMAX Nano が Nano iJAW 押え爪を認識しない場合、押え力は 32 kN に設定され、ロッテンベルガーの標準押え爪を使用することができます。この場合、付属の 32 kN アダプター（C-2）を使用する必要があります。
このデバイスはBluetooth接続を備えており、スマートフォンを介してROTHENBERGERアプリとの接続を確立するために使用することができます。これにより、ユーザーは特定の機器情報をリアルタイムで読み出すことができ、サービス情報（サービス間隔、メーター読み取り値など）やその他の接続機能をアプリから直接提供することができます。
3.1 バッテリー (A)
充電池パックは使用前に充電してください。
充電池パックは出力が落ちたら充電し直してください。
最適保管温度範囲は10～30℃です。許容充電温度は0～50℃の間です。
リチウムイオン充電池パックには容量と信号インジケータが付いています:
ボタンを押し、充電レベルはLEDランプによって表示されます。
LEDランプが1個点滅していれば、充電池パック残量はほぼないので充電してください。
条件：
充電池パックの充電:
充電池パックをスライディングシートにストップまでスライドさせます。
稼働状態表示器が点滅します。
保持充電:
充電が完了すると、充電器は自動的に保持充電に切り替わります。
充電池パックは充電器に残したままにでき、このため常時稼働状態になっています。
100%
稼働状態表示器が連続点灯します。
障害：
- アラームランプ(4)が連続点灯する。
充電池パックが充電されていない。温度が高すぎる/低すぎる。充電池パックの温度が0～50℃の間であれば、充電は自動的に始まります。
- アラームランプ(4)が点滅すする。
充電池パックの故障充電池パックを充電器から直ちに取り外してください。
充電池パックがスライディングシートに正しく押し込まれていない。
3.2 ステータスLED
(B)
作業エリアを照らすだけでなく、LEDリングは様々な動作状態を表示するためにも使用されます。
電源スイッチを短く押すと:
短い緑色：装置は使用可能で、ナノiJAW 押え爪が認識され、必要な押え力が設定されています。
青色：装置は使用可能で、Nano iJAWの押え爪は認識されておらず、押え力は32 kNに設定されています。
黄色（長）：メンテナンスが必要です。
黄色の点滅：ローラーサポートが原点位置にない。
赤色（長）：装置は使用できません。より正確なエラーメッセージを表示するには、携帯電話に接続してください。
赤点滅：バッテリー残量が少なすぎます。
プレス中：
作業エリアの照明が短時間消灯：強制圧着中。
長い緑：圧着完了。
長い赤：プレスが中断されました。より正確なエラーメッセージを表示するには、携帯電話に接続してください。
3.3 作業開始 (C)
→ プレス・ジョー・ホルダーのラッチを開きます。その際、ラッチをホルダーに軽く押し込み、反時計回りに回します。
→ 用途に応じて、適切なプレス爪を挿入します。
標準のプレス爪（32 kN）を使用する場合は、32 kN アダプター（C-2）を使用する必要があります！
技術的に完全な状態の押え爪のみを使用してください!
→ ラッチを閉じます。
! 押え爪を挿入した後、ラッチが完全に閉じ、しっかりとロックされていることを確認します！
→ 充電したバッテリーをホルダーに挿入します。
オンボタンを短く押すと、LEDリングがマシンの状態を示します。
Nano iJAW を挿入すると、LED リングが緑色に点灯します。そうでない場合は、Nano iJAW を交換してください。
標準のプレス・ジョーが挿入されている場合、LEDリングは青く点灯します。
3.4 操作 (D)
→ パイプにプレス・フィッティングを押し付けます。
→ プレス・ジョーを押し広げ、プレス・フィッティングを直角にしてパイプを挿入する。
プレスの輪郭とフィッティングの間に異物があってはなりません。プレス・ジョーの輪郭に汚れがないようにしてください。これを怠ると、正しくプレスできません！プレス箇所に十分なスペースがあることを確認してください！
システムに準拠したプレスフィッティングシステムと、この目的用に設計されたプレスジョーのみを使用してください。プレスジョーの呼び径は、プレスフィッティングの呼び径に対応していなければなりません。
不適切な操作による破砕の危険！プレス爪が挿入されていない状態でプレス工程を開始しないでください。ローラーブロックとプレスジョーの作業領域では、指や体の他の部分を絶対に握らないでください！プレス機は、付属の把持面を持ってください。
ジョーホルダーは180°回転させることができます。
→ 強制プレスに達するまで、オンボタンを押してください（作業エリアの照明が短時間停止することで知らせます）。プレスは自動的に完了します。
完了すると同時にLEDリングが緑色に点灯します。
→ プレス工程で、プレスの爪が完全に閉じているか確認する。
ローラーブロックは自動的に開始位置に戻ります。
→ プレスジョーを押し広げ、プレスポイントから装置を取り外します。
プレス作業中に再度オンボタンを押すと、強制プレス作業がキャンセルされ、ローラーブロックが停止します。
プレス開始時にローラーブロックが開始位置にない場合、LED リングが黄色に点滅します。強制復帰位置に達するまでオンボタンを押し続けると（作業エリアの照明が短時間中断することを合図に）、ローラーブロックが開始位置に戻ります。
プレス中に機械に不具合が生じた場合、プレスジョーが開かなくなることがあります。このような場合は、金具を取り外し、プレス機とプレス爪をロッテンベルガーの専門工場に送ってください。
4 手入れおよびメンテナンス
機械で作業を行う前に、バッテリーを取り外してください。
圧搾ジョーと圧搾機の機能をチェックする。使用前に、プレスジョーとプレス機械に損傷がないか確認してください。損傷したプレスジョーとプレス機は使用できませんので、ロッテンベルガーの認定工場にお送りください。
圧搾ジョーとジョーホルダーは常に清潔にしてください。
プレスジョーとプレスローラーのスムーズな動作を確認してください。
さらなるメンテナンス、修理、修理作業は、認定されたROTHENBERGER専門のワークショップによってのみ実施できます。
シールが損傷している場合、保証は無効になります。
2年に1度、またはLEDが黄色に点灯したら、ロッテンベルガーの認定専門工場で点検を受けてください。
5 アクセサリ
適切なアクセサリは、メインカタログまたはwww.rothenberger.comで見つけることができます。
6 カスタマサービス
ROTHENBERGER サービス拠点またはその他修理部門を持つ製造業者が支援のためご利用できます。弊社が短期通知でスペア部品を送付することは言うまでもありません。小売業者または製造業者にご相談ください。アクセサリとスペア部品は専門小売業者に発注されるか弊社のアフ。またはオンライン RO SERVICE+: +49 (0) 61 95/800 8200
+ 49 (0) 61 95/ 800 7491 ✉ service@rothenberger.com - www.rothenberger.com
7 廃棄
本機器の一部は再利用が可能であり、リサイクル業者に引き渡すことができます。許可・認証をうけたリサイクル業者にお問い合わせください。金属は分別し、処理会社に搬送してください！再利用不可能な部品（電気電子機器廃棄物など）を環境に害を与えない方法で廃棄することについては、地域の廃棄物処理担当部局にお問い合わせください。本機器には油脂類が含まれていますので、地域、国、国際的な法律に従って廃棄して下さい。
電動工具や充電池・バッテリーは家庭ゴミに捨てないでください!
EU 諸国についてのみ: 電気・電子機器廃棄物に関する欧州指令2012/19/EUおよびその国内法への適用によると、使用できなくなった電動工具、および欧州指令2006/66/ECによると、不良品または使用済みの充電式電池/バッテリーは、別々に回収し、環境に配慮した方法でリサイクルしなければならない。

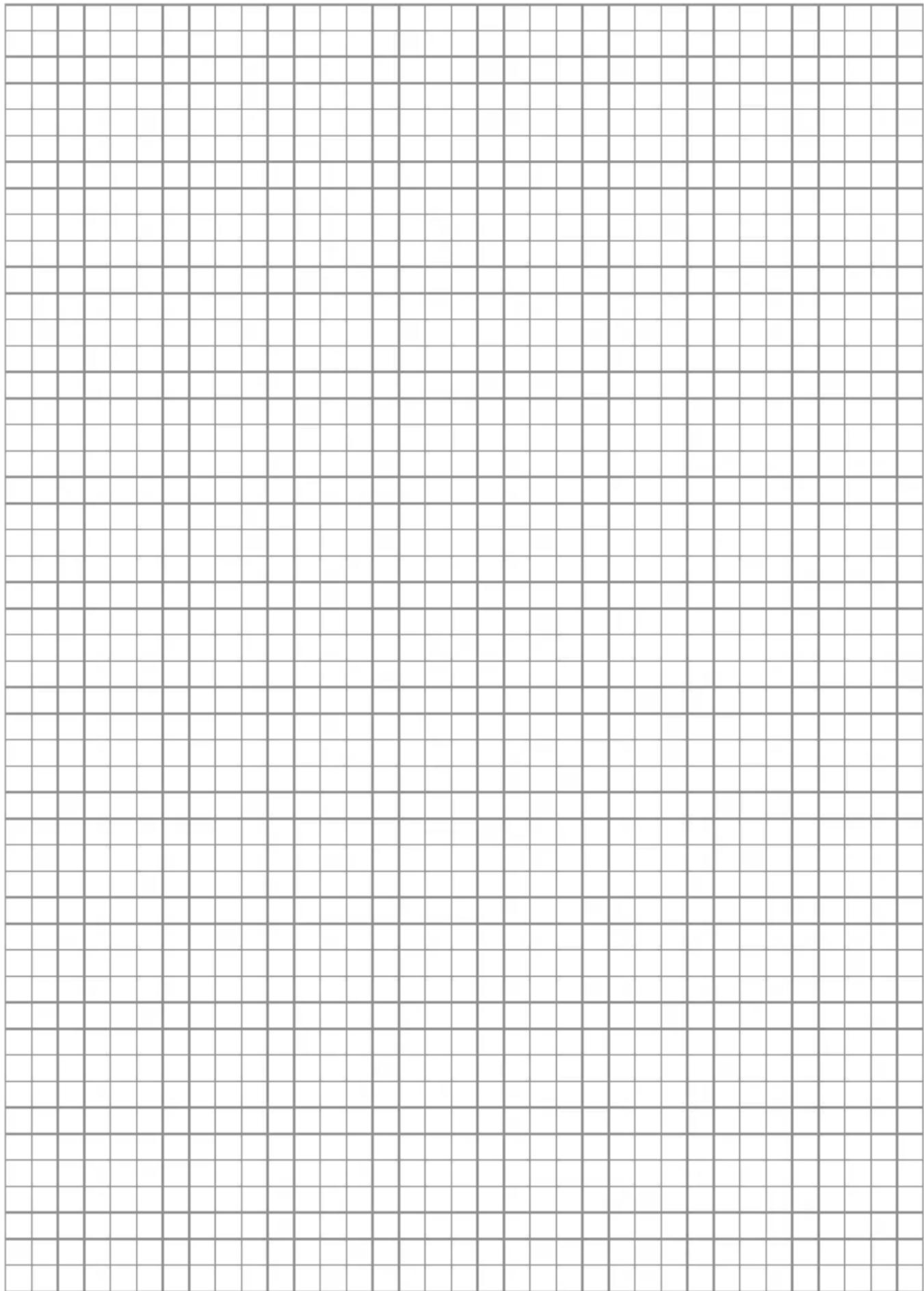

NOTES
