| Tipo di prodotto | Bullonatrice (trapano-avvitatore a percussione) |
| Marca | Bosch |
| Modello | GDS 24 Professional |
| Riferimento | 0 601 434 1.. |
| Potenza assorbita nominale | 800 W |
| Potenza erogata | 400 W |
| Regime a vuoto | 1260 min⁻¹ |
| Coppia di serraggio max (duro/morbido) | 600 Nm / 300 Nm (secondo ISO 5393) |
| Diametro di serraggio max | M24 |
| Porta utensile | Quadrato 3/4" |
| Peso (secondo EPTA) | 5.7 kg |
| Grado di protezione | II (doppio isolamento) |
| Livello di pressione acustica | 95 dB(A) |
| Livello di potenza acustica | 106 dB(A) |
| Incertezza acustica K | 3 dB |
| Vibrazioni (serraggio vite max) | 8 m/s² (incertezza K=1.5 m/s²) |
| Selettore di senso di rotazione | Destra/sinistra (reversibile) |
| Impugnatura supplementare | Inclusa, montaggio su bussola filettata |
| Alimentazione | 230 V (rete, adatto per 220 V) |
| Funzioni principali | Avvitatura, svitatura, serraggio/allentamento di dadi con meccanismo a percussione |
| Manutenzione e pulizia | Scollegare prima della manutenzione; pulire le fessure di ventilazione; affidare la sostituzione del cavo a un professionista |
| Sicurezza | Leggere tutte le istruzioni; utilizzare DPI; non esporre a umidità; mantenere pulita l'area di lavoro |
| Pezzi di ricambio e riparabilità | Pezzi di ricambio disponibili presso Bosch; riparazione presso centro assistenza autorizzato; vista esplosa su www.bosch-pt.com |
| Informazioni generali | Manuale d'uso disponibile in più lingue; servizio clienti Bosch |
Domande frequenti - GDS 24 Professional BOSCH
Domande degli utenti su GDS 24 Professional BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trapano avvitatore in formato PDF gratuitamente! Trova il tuo manuale GDS 24 Professional - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GDS 24 Professional del marchio BOSCH.
MANUALE UTENTE GDS 24 Professional BOSCH
it istruzioni originali
Avvertenze di sicurezza
Avvertenze generali di sicurezza per elettroutensili
ATTENZIONE Leggere tutte le avvertenze di pericolo, le istruzioni operative, le fi-
gure e le specifiche fornite in dotazione al presente elet-troutensile. Il mancato rispetto di tutte le istruzioni sottoe-lencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.
Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.
Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).
Sicurezza della postazione di lavoro
▶ Conservare l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
- Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.
Sicurezza elettrica
La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
- Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità.. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
▶ Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elet-troutensile, né per estrarre la spina dalla presa di cor-rente. Non avvicinare il cavo a fonti di calore, olio,
spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'elettroutensile in un ambiente umido, usare un interrutto-re di protezione dalle correnti di guasto (RCD). L'uso di un interruttore di sicurezza riduce il rischio di una scos-sa elettrica.
Sicurezza delle persone
▶ Quando si utilizza un elettroutensile è importante re-
stare vigili, concentrarsi su ciò che si sta facendo ed
operare con giudizio. Non utilizzare l'elettroutensile
in caso di stanchezza o sotto l'effetto di droghe, alcool
o medicinali. Un attimo di distrazione durante l'uso
dell'elettroutensile può essere causa di gravi incidenti.
Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'im-piego, in condizioni appropriate, di dispositivi di protezione quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
▶ Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento.
Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo conforme. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e venga-no trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.
Trattamento accurato ed uso corretto degli elettroutensili
Non sottoporre l'elettroutensile a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
Prima di eseguire eventuali regolazioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o togliere la batteria, se rimovibile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione degli elettroutensili e relativi accessori. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elettroutensile stesso. Se danneggiato, l'elettroutensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.
Assistenza
▶ Fare riparare l'elettroutensile da personale specializzato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.
Indicazioni di sicurezza per avvitatori ad impulsi
Trattenere l'elettroutensile sulle superfici d'impugnatura isolate, qualora si eseguano operazioni in cui l'elemento di fissaggio potrebbe entrare in contatto
34 | Italiano
con cavi elettrici nascosti. Se gli elementi di fissaggio entrano in contatto con un cavo sotto tensione, la tensione potrebbe trasmettersi anche alle parti metalliche esposte dell'elettroutensile, provocando la folgorazione dell'utilizzatore.
Al fine di rilevare linee di alimentazione nascoste, utilizzare apparecchiature di ricerca adatte oppure rivolgersi alla società erogatrice locale. Un contatto con cavi elettrici può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.
Trattenere saldamente l'elettroutensile. Durante il serraggio e l'avvitamento delle viti, possono brevemente verificarsi coppie di reazione.
Fissare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Prima di posare l'elettroutensile, attendere sempre che si sia arrestato completamente. L'accessorio può incepparsi e comportare la perdita di controllo dell'elet-troutensile.
Descrizione del prodotto e dei servizi forniti
Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.
Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.
Utilizzo conforme
L'elettroutensile è destinato all'avvitamento e all'allentamento di viti e per il serraggio e l'allentamento di dadi, entro il campo di dimensioni indicato.
Componenti illustrati
La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.
(1) Gancio
(2) Impugnatura supplementare
(3) Boccola filettata per impugnatura supplementare
(4) Interruttore di avvio/arresto
(5) Commutatore del senso di rotazione
(6) Portautensile
(7) Utensile accessorio A)
(8) Impugnatura (superficie di presa isolata)
A) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.
Dati tecnici
| Avvitatore ad impulsi GDS 24 GDS 30 | ||
| Codice articolo | 0 601 434 1.. 0 601 435 1.. | |
| Potenza assorbita nominale W 800 920 | ||
| Potenza erogata W 400 500 | ||
| Numero di giri a vuoto min | -1 | 1260 1260 |
| Coppia di serraggio max. (avvitamento in ma- teriale duro/elastico), secondo ISO 5393 | Nm 600/300 1000/500 | |
| Rotazione destrorsa/sinistrorsa ● ● | ||
| ∅ viti M24 M30 | ||
| Portautensile ■ 3⁄4" | ■ 1" | |
| Peso secondo EPTA-Procedure 01:2014 | kg | 5,7 |
| Classe di protezione | ☐/II | |
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare.
Informazioni su rumorosità e vibrazioni
| GDS 24 GDS 30 | |
| 0 601 434 1.. 0 601 435 1.. | |
Valori di emissione acustica rilevati conformemente a EN 62841-2-2.
GDS 24 GDS 30
Il livello di rumorosità ponderato A dell'elettroutensile è tipicamente di
| Livello di pressione acustica | dB(A) | 95 | 99 |
| Livello di potenza sonora | dB(A) | 106 | 110 |
| Grado d'incertezza K | dB | 3 | 3 |
| Indossare le protezioni acustiche! | |||
Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K, rilevati conformemente a EN 62841-2-2:
Serraggio di viti e dadi massima dimensione ammissibile:
| a_h | m/s2 | 8 | 13 |
| K | m/s2 | 1,5 | 2 |
Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato in conformità ad una procedura di misurazione standardizzata e può essere utilizzato per eseguire un confronto tra gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Ciò potrebbe aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo operativo.
Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Ciò potrebbe aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo operativo.
Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni: ad esempio, sottoponendo a manutenzione l'elettroutensile e gli accessori, mantenendo calde le mani e organizzando i vari processi di lavoro.
Montaggio
Cambio degli utensili
- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.
▶ Nell'inserire un utensile accessorio, accertarsi che lo stesso sia saldamente innestato nell'attacco utensile.
Se l'utensile accessorio non è saldamente fissato all'attacco utensile, vi è il pericolo che possa staccarsi e non possa più essere controllato.
Inserire l'utensile accessorio (7) nell'attacco quadro del portautensile (6).
Uso
Funzionamento
Il portautensile (6), con il relativo utensile accessorio, viene azionato da un apposito motore elettrico, tramite ingranaggi e massa battente.
La procedura operativa si suddivide in due fasi:
avvitamento e serraggio (massa battente in funzione).
La massa battente si inserisce non appena la vite ha fatto presa mettendo il motore sotto carico. In tale modo, la massa battente trasforma la forza del motore in rotazioni e percussioni uniformi. Svitando viti oppure dadi, questa operazione si sviluppa nella maniera opposta.
Messa in funzione
Osservare la tensione di rete! La tensione riportata sulla targhetta di identificazione dell'elettroutensile deve corrispondere alla tensione della rete elettrica di alimentazione. Gli elettroutensili con l'indicazione di 230 V possono essere collegati anche alla rete di 220 V.
Impostazione del senso di rotazione
- Azionare il commutatore del senso di rotazione (5) esclusivamente ad elettroutensile fermo.
Il commutatore del senso di rotazione (5) consente di variare il senso di rotazione dell'elettroutensile.
Rotazione destrorsa: spingere il commutatore del senso di rotazione (5) fino a battuta verso il basso (R).
Rotazione sinistrorsa: spingere il commutatore del senso di rotazione (5) fino a battuta verso l'alto (L).
Accensione/spegnimento
Per mettere in funzione, premere e tenere premuto l'interruttore di avvio/arresto (4).
Per spegnere, rilasciare l'interruttore di avvio/arresto (4).
Indicazioni operative
- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.
Impiegare l'elettroutensile esclusivamente con l'impu-gnatura supplementare (2).
▶ Applicare l'elettroutensile sul dado/sulla vite esclusivamente quando è spento. Gli utensili accessori in rotazione possono scivolare.
La coppia dipende dalla durata della percussione. La coppia massima raggiunta risulta dalla somma di tutte le singole coppie raggiunte tramite le percussioni. La coppia massima
36 | Italiano
viene raggiunta dopo una durata di percussione di 6–10 secondi. Dopo questo tempo la coppia di serraggio aumenta solo in modo non significativo.
Invece la scatola della trasmissione si riscalda sensibilmente.
Avvertenza: Le conseguenze di un eccessivo riscaldamento sono un'usura elevata di tutti i componenti del sistema di percussione ed un alto fabbisogno di lubrificante.
La durata della percussione deve essere rilevata per ogni coppia di serraggio richiesta. La coppia di serraggio raggiunta effettivamente deve essere controllata sempre tramite una chiave torsiometrica.
Avvitamenti su sede rigida, elastica o tenera
Misurando in un'apposita prova le coppie ottenute in una sequenza di percussioni e trasferendo tali dati in un diagramma, si ottiene una curva di andamento di coppia. L'altezza della curva corrisponde alla coppia massima raggiungibile; la pendenza indica il tempo necessario per raggiungerla.
L'andamento della coppia dipende dai seguenti fattori:
- Resistenza delle viti/dei dadi
- Tipo di supporto (rondella, molla a tazza, guarnizione)
- Resistenza del materiale da avvitare
- Stato della lubrificazione del raccordo a vite
Sono possibili i seguenti casi applicativi:
- Sede rigida: in caso di avvitatura di metallo su metallo utilizzando rondelle di compensazione. Dopo un tempo di percussione relativamente breve si raggiunge la coppia massima (curva caratteristica con andamento a maggiore pendenza). Evitare tempi di percussione eccessivi, che avrebbero il solo effetto di danneggiare l'utensile.
- Sede elastica: in caso di avvitamenti di metallo su metallo, ma con utilizzo di anelli elastici, molle a tazza, tiranti a vite o viti/dadi a sede conica, oppure con utilizzo di pro-lunghe.
- Sede tenera: in caso di avvitamenti ad es. di metallo su legno, oppure con utilizzo di dischi di supporto in piombo o in fibra.
In caso di sede elastica o tenera, la massima coppia di serraggio è minore rispetto a quella in caso di sede rigida. Si richiede inoltre un tempo di percussione marcatamente più lungo.
Rilevamento del tempo di percussione
I diagrammi (esempi) illustrano la coppia di serraggio [Nm] in funzione della durata della percussione [s]:
① per materiale duro
② per materiale tenero.
I dati rappresentano valori medi e si differenziano a seconda del caso di applicazione. Per sicurezza, la coppia di serraggio raggiunta deve essere controllata sempre tramite una chiave torsiometrica.
Valori orientativi per le coppie massime di serraggio viti
Dati in Nm, calcolati in base alla sezione resistente; sfruttamento limite di snervamento 90% (con coefficiente d'attrito _tot = 0,12 ). Per sicurezza, la coppia di serraggio raggiunta deve essere controllata sempre tramite una chiave torsiometrica.

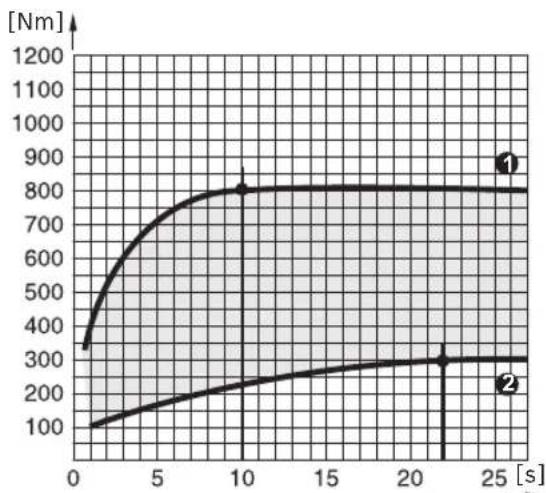

Diagramma per GDS 24
line
| Time [s] | Curve 1 [Nm] | Curve 2 [Nm] | | -------- | ------------ | ------------ | | 0 | 350 | 100 | | 10 | 800 | 200 | | 25 | 800 | 300 |Il momento di coppia massimo viene raggiunto:
- con una durata di percussione di ca. 10 secondi in materiale duro
- con una durata di percussione di ca. 22 secondi in materiale tenero

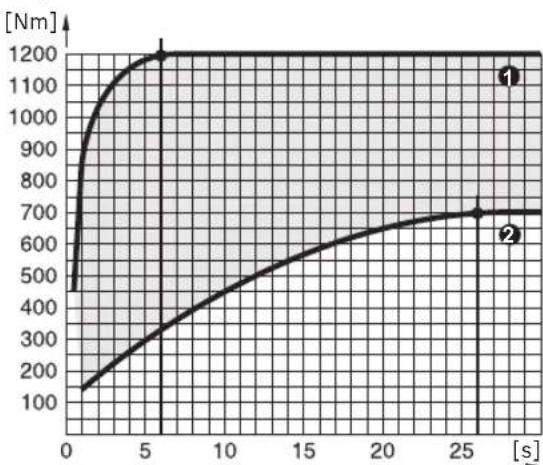

Diagramma per GDS 30
line
| Time [s] | Curve 1 [Nm] | Curve 2 [Nm] | | -------- | ------------ | ------------ | | 0 | 450 | 150 | | 5 | 1200 | 300 | | 25 | 1200 | 700 |Il momento di coppia massimo viene raggiunto:
- con una durata di percussione di ca. 6 secondi in materia- le duro
- con una durata di percussione di ca. 26 secondi in materiale tenero
Valori indicativi per coppie massime di serraggio per viti comunemente in commercio possono essere rilevati dalla tabella che segue.
| Classi di stabilità secondo DIN 267 | Viti standard Viti ad alta resistenza | ||||||||||
| 3.6 | 4.6 | 5.6 | 4.8 | 6.6 | 5.8 | 6.8 | 6.9 | 8.8 | 10.9 | 12.9 | |
| M8 | 6.57 | 8.7 | 11 | 11.6 | 13.1 | 14.6 | 17.5 | 19.7 | 23 | 33 | 39 |
| M10 | 13 | 17.5 | 22 | 23 | 26 | 29 | 35 | 39 | 47 | 65 | 78 |
| M12 | 22.6 | 30 | 37.6 | 40 | 45 | 50 | 60 | 67 | 80 | 113 | 135 |
| M14 | 36 | 48 | 60 | 65 | 72 | 79 | 95 | 107 | 130 | 180 | 215 |
| M16 | 55 | 73 | 92 | 98 | 110 | 122 | 147 | 165 | 196 | 275 | 330 |
| M18 | 75 | 101 | 126 | 135 | 151 | 168 | 202 | 227 | 270 | 380 | 450 |
| M20 | 107 | 143 | 178 | 190 | 214 | 238 | 286 | 320 | 385 | 540 | 635 |
| M22 | 145 | 190 | 240 | 255 | 290 | 320 | 385 | 430 | 510 | 715 | 855 |
| M24 | 185 | 245 | 310 | 325 | 370 | 410 | 490 | 455 | |||
| M27 | 275 | 365 | 455 | 480 | 445 | 605 | 725 | 815 | 960 | 1345 | 1615 |
| M30 | 370 | 495 | 615 | 650 | 740 | 820 | 990 | 1100 | 1300 | 1830 | 2200 |
Esempio per il rilevamento del tempo di percussione (GDS 30)
Vite M 24 con classe di resistenza 8.8 = Avvitamento - Coppia di serraggio 650 Nm
Dal diagramma GDS 30 risulta una durata della percussione di ca. 0,8 secondi a 650 Nm (vedi «Diagramma per GDS 30», Pagina 36).
Consigli
Le aste di torsione sono dotate di un gambo con un diametro ridotto, calibrato in modo esatto. In questo modo le stesse agiscono in modo limitativo del momento di coppia. Un'asta di torsione viene inserita tra l'avvitatore ad impulsi e il bit.
Quale formula empirica per l'applicazione vale: Diametro di nocciolo della vite = diametro attivo dell'asta di torsione. La durata della percussione deve essere rilevata tramite prove di avvitamento.
Per appendere l'elettroutensile, sul baricentro dello stesso è applicata un apposito gancio (1).
Con un angolare (accessorio) è possibile modificare la posizione dell'impugnatura.
In caso di temperature inferiori al punto di congelamento, l'elettroutensile dovrebbe essere fatto funzionare innanzitutto per circa 3 minuti al minimo per migliorare la lubrificazione nell'elettroutensile stesso.
Manutenzione ed assistenza
Manutenzione e pulizia
- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.
▶ Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'elettroutensile e le fessure di ventilazione.
Se fosse necessaria una sostituzione della linea di collegamento, questa dovrà essere eseguita da Bosch oppure da un centro assistenza clienti autorizzato per elettroutensili
Bosch, al fine di evitare pericoli per la sicurezza.
Servizio di assistenza e consulenza tecnica
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com
Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.
Italia
Tel.: (02) 3696 2314
E-Mail: pt.hotlinebosch@it.bosch.com
Svizzera
Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.
Tel.: (044) 8471513
Fax: (044) 8471553
E-Mail: Aftersales.Service@de.bosch.com
Smaltimento
Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.
Non gettare elettroutensili dismessi tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformemente alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elet-troutensili diventati inservibili devono essere raccolti separatamente ed essere smaltiti/riciclati nel rispetto dell'ambiente.
Nederlands
- Avvertenze di sicurezza
- Avvertenze generali di sicurezza per elettroutensili
- Sicurezza della postazione di lavoro
- Sicurezza elettrica
- Sicurezza delle persone
- Trattamento accurato ed uso corretto degli elettroutensili
- Assistenza
- Indicazioni di sicurezza per avvitatori ad impulsi
- | Italiano
- Descrizione del prodotto e dei servizi forniti
- Utilizzo conforme
- Componenti illustrati
- Montaggio
- Cambio degli utensili
- Uso
- Funzionamento
- Messa in funzione
- Impostazione del senso di rotazione
- Accensione/spegnimento
- Indicazioni operative
- | Italiano
- Avvitamenti su sede rigida, elastica o tenera
- Rilevamento del tempo di percussione
- Valori orientativi per le coppie massime di serraggio viti
- Esempio per il rilevamento del tempo di percussione (GDS 30)
- Consigli
- Manutenzione ed assistenza
- Manutenzione e pulizia
- Servizio di assistenza e consulenza tecnica
- Italia
- Svizzera
- Smaltimento
- Solo per i Paesi della CE:
- Nederlands
Marca : BOSCH
Modello : GDS 24 Professional
Categoria : Trapano avvitatore
