Produkto tipas	Veržliasukis (smūginis gręžtuvas-suktuvas)
Gamintojas	Bosch
Modelis	GDS 24 Professional
Referencija	0 601 434 1..
Vardinė sunaudojama galia	800 W
Išėjimo galia	400 W
Tuščiosios eigos greitis	1260 min⁻¹
Maksimalus sukimo momentas (kietas/minkštas)	600 Nm / 300 Nm (pagal ISO 5393)
Maksimalus varžto skersmuo	M24
Įrankio laikiklis	Kvadratas 3/4"
Svoris (pagal EPTA)	5.7 kg
Apsaugos klasė	II (dviguba izoliacija)
Garso slėgio lygis	95 dB(A)
Garso galios lygis	106 dB(A)
Akustinė neapibrėžtis K	3 dB
Vibracijos (maks. varžto priveržimas)	8 m/s² (neapibrėžtis K=1.5 m/s²)
Sukimosi krypties jungiklis	Dešinėn/kairėn (atbulinė)
Papildoma rankena	Pridedama, montuojama ant srieginės įvorės
Maitinimas	230 V (tinklo, pritaikytas 220 V)
Pagrindinės funkcijos	Varžtų sukimas, atsukimas, veržlių priveržimas/atleidimas su smūginiu mechanizmu
Priežiūra ir valymas	Prieš priežiūrą atjunkite; išvalykite ventiliacijos angas; kabelio keitimą patikėkite profesionalui
Sauga	Perskaitykite visus nurodymus; naudokite AAP; nelaikykite drėgmėje; palaikykite švarią darbo zoną
Atsarginės dalys ir taisomumas	Atsarginės dalys prieinamos Bosch; remontas atliekamas įgaliotame servise; sprogstamasis vaizdas www.bosch-pt.com
Bendra informacija	Naudojimo instrukcija prieinama keliomis kalbomis; Bosch klientų aptarnavimas

Dažnai užduodami klausimai - GDS 24 Professional BOSCH

Kaip įjungti Bosch GDS 24 Professional?

Norėdami įjungti, paspauskite ir laikykite įjungimo/išjungimo jungiklį (4). Norėdami išjungti, atleiskite jį. Pirmiausia pasirinkite sukimosi kryptį naudodami selektorių (5) (tik sustojus).

Koks yra maksimalus šio veržliasukio sukimo momentas?

Maksimalus varžtų sukimosi momentas yra 600 Nm kietam priveržimui ir 300 Nm minkštam priveržimui pagal ISO 5393. Tikrasis sukimo momentas priklauso nuo smūgio trukmės ir sukimosi tipo.

Kaip pakeisti darbo įrankį?

Pirmiausia atjunkite įrankį. Tada uždėkite priedą (pvz., veržliarakčio antgalį) ant įrankio laikiklio (6) vyriško kvadrato. Įsitikinkite, kad jis tvirtai pritvirtintas, kad naudojimo metu neatsipalaiduotų.

Kokie yra pagrindiniai saugos nurodymai?

Visada dėvėkite apsaugos priemones (akinius, pirštines). Nedirbkite sprogioje aplinkoje. Palaikykite švarią ir apšviestą darbo vietą. Naudokite papildomą rankeną. Laikykite įrankį už izoliuotų paviršių, jei galite liesti paslėptus laidus.

Kaip nustatyti smūgio trukmę varžtams sukti?

Reikalinga smūgio trukmė priklauso nuo pageidaujamo sukimo momento. Peržiūrėkite diagramas instrukcijoje: kietam priveržimui maksimalus sukimo momentas pasiekiamas maždaug po 10 sekundžių GDS 24. Naudokite dinamometrinį raktą, kad patikrintumėte tikrąjį sukimo momentą.

Ką daryti, jei įrankis perkaista?

Per didelis įkaitimas gali reikšti smūgio mechanizmo susidėvėjimą arba tepimo trūkumą. Leiskite įrankiui atvėsti. Jei problema išlieka, kreipkitės į Bosch techninės priežiūros centrą. Venkite nereikalingai ilgų smūgiavimo trukmės.

Kokį tepimo tipą rekomenduojama naudoti?

Įrankis yra suteptas gamykloje. Esant šaltam orui (žemiau 0 °C), prieš naudojimą maždaug 3 minutes paleiskite jį tuščiąja eiga, kad pagerintumėte tepimą. Priežiūrą patikėkite profesionalui.

Kur rasti atsargines dalis?

Atsarginės dalys prieinamos svetainėje www.bosch-pt.com. Taip pat galite užsisakyti internetu per atsarginių dalių parduotuvę. Užsakydami nurodykite 10 skaitmenų identifikacinį numerį etiketėje.

Kaip valyti ir prižiūrėti įrankį?

Prieš valydami atjunkite įrankį. Reguliariai valykite ventiliacijos angas sausu šepetėliu. Nenaudokite cheminių medžiagų. Maitinimo laido keitimą turi atlikti įgaliotas Bosch meistras.

Ar galiu naudoti GDS 24 su ilgintuvu?

Taip, bet jei reikia, naudokite ilgintuvą, tinkantį naudojimui lauke. Laikykitės minimalaus laidų skerspjūvio, kad išvengtumėte įtampos kritimo. Įsitikinkite, kad ilgintuvas yra geros būklės.

NAUDOJIMO INSTRUKCIJA GDS 24 Professional BOSCH

Triecienu fāzes ilguma noteikšana

Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais

ISPÉJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujuų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su

ižemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.

▶ Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika.
Nenaudokite maitinimo laido ne pagal paskirtį. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
Jei su elektriniu irankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesi į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.

Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.

Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisuka-nčioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.

Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.

▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.
▶ Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepašyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu jrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jungti ar išjungti, yra pavojingas ir ji reikia remontuoti.
Prieš reguliuodami elektrini įrankį, keisdami darbo įrankius ar prieš valydami elektrini įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti jrankio netikėtose situacijose.

Techniné priežiūra

Elektrinj jrankj turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis jrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su suktuvais

Jei atliekate darbus, kurių metu varžtas gali kliudyti paslėptus elektros laidus arba paties elektrinio įrankio maitinimo laidą, elektrinį įrankį laikykite už izoliuotų rankenų. Varžtui palietus laidą, kuriuo teka elektros sro- vé, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti pavirśiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį, galima padaryti daug materialinės žalos arba gali trenkti elektros smūgis.
Elektrini įrankį tvirtai laikykite. Užveržiant ir atlaisvinant varžtus gali atsirasti trumpalaikis reakcijos momentas.
Itvirtinkite ruošinj. Tvirtinimo jranga arba spaustuvais jtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesįį paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Elektrinio įrankio paskirtis

Prietaisas yra skirtas nurodytu matmeny varžtams jsukti bei išsukti ir veržlems užveržti arba atlaisvinti.

Pavaizduoti įrankio elementai

Numeriais pažymėtus elektrinio jrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1) Pakabinimo asa
(2) Pagalbinė rankena
(3) Srieginė įvorė papildomai rankenai
(4) ljungimo-išjungimo jungiklis
(5) Sukimosi krypties perjungiklis

(6) Irankių įtvaras

(7) Darbo jrankis ^A)

(8) Rankena (izoliuotas rankenos paviršius)

A) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

160 | Lietuvių k.

Techniniai duomenys

Smūginis suktuvas GDS 24 GDS 30
Gaminio numeris	0 601 434 1.. 0 601 435 1..
Nominali naudojamoji galia W 800 920
Atiduodamoji galia W 400 500
Tuščiosios eigos sūkių skaičius min	-1	1260 1260
Maks. sukimo momentas kietosios/tampriosios jungties atveju pagal ISO 5393	Nm 600/300 1000/500
Reversas ● ●
Maks. varžtų ∅ M24 M30
Jrankių įtvaras ■ 3⁄4" ■ 1"
Svoris pagal „EPTA-Procedure 01:2014“	kg	5,7
Apsaugos klasė		☐/II

Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.

Informacija apie triukšma ir vibracija

		GDS 24 GDS 30
		0 601 434 1..	0 601 435 1..
Triukšmo emisijos vertės nustatytos pagal EN 62841-2-2.
Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia
Garso slėgio lygis	dB(A)	95	99
Garso galios lygis	dB(A)	106	110
Paklaida K	dB	3	3
Dirbkite su klausos apsaugos priemonėmis!
Vibracijos bendroji vertė ah(trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-2:
Maksimalaus leistino dydžio varžtų ir veržlių užveržimas:
ah	m/s2	8	13
K	m/s2	1,5	2

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal standartizuotą matavimo metodą, ir jj galima naudoti lyginant elektrinius jrankius. Jis taip pat tinka išankstiniam vibracijos poveikio įvertinimui.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos poveikj per tam tikrą darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai jvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

Irankių keitimas

Prieš atliekant bet kokius elektrinio irankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Istatydami darbo įrankį atkreipkite dėmesį, kad darbo įrankis būtų tvirtai įstatytas į įrankių įtvara. Jeigu darbo įrankis įstatytas netinkamai, jis gali atsijungti ir tapti nevaldomas.

Užstumkite darbo įrankį (7) ant įrankių įtvaro (6) keturbriaunio.

Naudojimas

Veikimo principas

Į įrankių įtvarą (6) įstatytam darbo įrankiui sukamasis ir smūginis judesiai perduodami iš elektros variklio per pavarą ir smūginį mechanizmą.

Darbo procesą sudaro dvi fazės: sukimas ir užveržimas (smūginis mechanizmas veikia).

Smūginis mechanizmas pradeda veikti tada, kai sukamas varžtas sutinka pasipriešinimą ir variklis pradedamas veikti papildoma apkrova. Smūginis mechanizmas paverčia variklio jėgą tolygiais sukamaisiais smūgiais. Atlaisvinant varžtus ar veržles, šis procesas vyksta atvirkštine seka.

Paruošimas naudoti

Atkreipkite dėmesį i tinklo įtampaį Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje lentelėje nurodytais duomenimis. 230 V pažymėtus elektrinius įrankius galima jungti ir į 220 V įtampos elektros tinklą.

Sukimosi krypties keitimas

▶ Sukimosi krypties perjungiklj (5) junkite tik tada, kai elektrinis įrankis neveikia.

Sukimosi krypties perjungikliu (5) galite pakeisti elektrinio jrankio sukimosi kryptj.

Dešininis sukimasis: perstumkite sukimosi krypties perjungiklj (5) iki atramos žemyn (R).

Kairinis sukimasis: perstumkite sukimosi krypties perjungiklj (5) iki atramos aukštyn (L).

ljungimas ir išjungimas

Norédami jjungti, paspauskite jjungimo-išjungimo jungiklj (4) ir laikykite ji paspaustą.

Norėdami išjungti, atleiskite jjungimo-išjungimo jungiklį (4).

Darbo patarimai

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

▶ Elektrini įrankį naudokite tik su papildoma rankena (2).

Ant veržlės uždėkite ar j varžtą jremkite tik išjungtą elektrini įrankį. Besisukantys darbo įrankiai gali nuslysti.

Sukimo momentas priklauso nuo smūgio trukmės. Didžiausias pasiektas sukimo momentas yra smūgiuojant pasiektų visų atskirų sukimo momentų suma. Didžiausias sukimo momentas yra pasiekiamas po 6–10 sekundžių trukmės smūgių. Sukant ilgiau, pasiektas sukimo momentas didėja labai nežymiai.

Tačiau galima jausti, kaip jkaista pavarų mechanizmo korpusas.

Nuoroda: per daug jkaitus, laibai dévisi visos smūginio mechanizmo dalys ir reikia daug tepti.

Norint pasiekti reikiamą užveržimo momentą, reikia nustatyti smūgių trukmę. Pasiektą faktinį užveržimo momentą visada reikia patikrinti dinamometriniu raktu.

Standžiosios, tampriosios arba minkštosios jungtys

Išmatavus ir perkėlus į diagramą bandymų smūgiuojant metu pasiekto sukimo momento reikšmes, gaunama sukimo momento kitimo kreivė. Kreivės aukštis atitinka didžiausią įmanomą pasiekti sukimo momentą, o jos kilimo kampas parodo, per kiek laiko šį momentą galima pasiekti.

Sukimo momento kitimas priklauso nuo šių veiksnių: - Varžtu/veržlių kietumas

- Pagrindo tipas (poveržlé, lékštiné spyruoklé, tarpiné)

- Varžtais sujungiamų medžiagų stiprumas

- Tepimo sąlygos jungties vietoje

Atitinkamai yra galimi šie jungčių tipai:

- Standžioji jungtis gaunama jungiant metalines dalis arba naudojant metalinę poveržlę. Po santykinai nedidelės smūgio trukmės pasiekiamas maksimalus užveržimo momentas (staigiai kylanti kreivė). Be reikalo ilgai veikiantis smūginis mechanizmas tik kenkia prietaisui.

- Tamprioji jungtis gaunama jungiant metalines dalis, tačiau naudojant spyruoklinius žiedus, lékštines spyruokles, smeiges ar varžtus/veržles su kūgine galvute, o taip pat naudojant ilginamuosius elementus.

- Minkštoji jungtis gaunama, pvz., jungiant varžtais metalą su mediena arba naudojant švinines bei fibrines poveržles.

Esant tampriosios arba minkštosios jungties tipui, didžiausias užveržimo momentas yra mažesnis, nei esant standžiajai jungčiai. Atitinkamai reikia ilgesnės smūgio trukmės jiems užveržti.

Smūgiavimo laiko nustatymas

Diagramos (pavyzdys) rodo užveržimo momenta [Nm] smūgiavimo trukmės [s] atžvilgiu:

① standžiajai jungčiai

② tampriajai jungčiai.

Pateikti duomenys yra vidutinės vertės, jos gali skirtis pri- klausomai nuo naudojimo atvejo. Pasiektą užveržimo momentą visada reikia patikrinti dinamometriniu raktu.

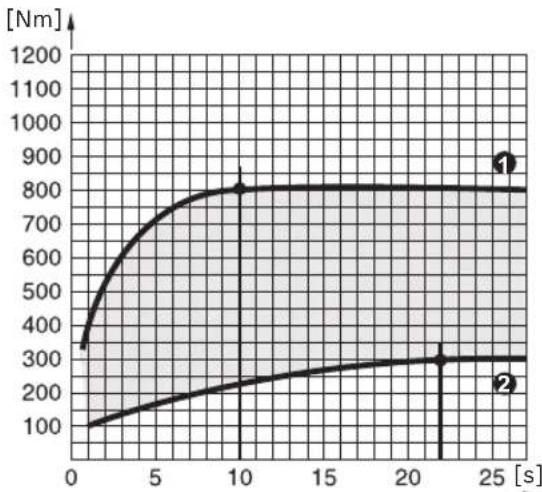

Diagrama, skirta GDS 24

162 | Lietuvių k.

Didžiausias sukimo momentas pasiekiamas:
- standžiajai jungčiai apytikriai po 10 sekundžių smūgiavimo
- tampriajai jungčiai apytikriai po 22 sekundžių smūgiavimo

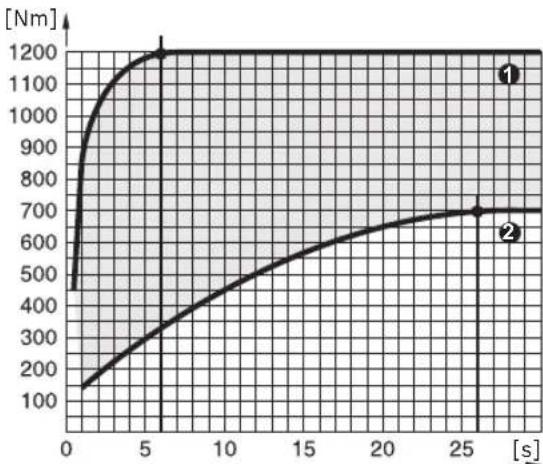

Diagrama, skirta GDS 30

Didžiausių varžtu užveržimo momentų orientacinės vertės

Duomenys pateikti Nm, apskaičiuota pagal įtemptajį skerspjūvj; išnaudojama 90 % takumo ribos (kai trinties koeficientas μ _ben dr. = 0,12). Pasiektą užveržimo momentą visada reikia patikrinti dinamometriniu raktu.

Didžiausias sukimo momentas pasiekiamas:
- standžiajai jungčiai apytikriai po 6 sekundžių smūgiavimo
- tampriajai jungčiai apytikriai po 26 sekundžių smūgiavimo
Standartinių varžtu didžiausių užveržimo momentų orientacinės vertės pateiktos žemiau esančioje lentelėje.

Stiprumo klasė pa-gal DIN 267 Standartiniai varžtai Didelio stiprumo varžtai 3.6 4.6 5.6 4.8 6.6 5.8 6.8 6.9 8.8 10.9 12.9

M8 6.57 8.7 11 11.6 13.1 14.6 17.5 19.7 23 33 39
M10 13 17.5 22 23 26 29 35 39 47 65 78
M12 22.6 30 37.6 40 45 50 60 67 80 113 135
M14 36 48 60 65 72 79 95 107 130 180 215
M16 55 73 92 98 110 122 147 165 196 275 330
M18 75 101 126 135 151 168 202 227 270 380 450
M20 107 143 178 190 214 238 286 320 385 540 635
M22 145 190 240 255 290 320 385 430 510 715 855
M24	185 245 310 325 370 410 490 455		650	910 1100
M27 275 365 455 480 445 605 725 815 960 1345 1615
M30 370 495 615 650 740 820 990 1100 1300 1830 2200

Smūgiavimo laiko nustatymo pavyzdys (GDS 30)

8.8 stiprumo klasės varžtas M 24 = varžto užveržimo momentas 650 Nm

Iš diagramos GDS 30 nustatoma, kad esant 650 Nm, smūgiavimo trukmė bus 0,8 sekundės (žr. „Diagrama, skirta GDS 30“, Puslapis 162).

Nuorodos

Sukimo galvutės yra su koteliu, kurių skersmuo tiksliai kalibruotas ir sumažintas. Todėl jos riboja sukimo momentą. Sukimo galvutė įstatoma tarp sukamojo smūginio suktuvo ir antgalio.

Galioja empirinė formulė: varžto vidinis skersmuo = sukimo galvutės efektyviajam skersmeniui. Smūgiavimo trukmė nustatoma atliekant bandomuosius sukimus.

Elektriniam jrankiui pakabinti jo svorio centre yra primontuota pakabinimo asa (1).

Su kampainiu (papildoma jranga) rankenos padėtį galite pa- keisti.

Žemesnéje nei užšalimo temperatūroje elektrinį jrankį pirmiausia 3 minutėms reikia jjungti veikti tuščiaja eiga, kad pagerėtų jrankio tepimas.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch jmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

|rankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atlieku konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai jrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

164|عربي
