GDS 24 Professional - Puurmutrikeeraja BOSCH - Tasuta kasutusjuhend

Toote tüüp	Mutrikeeraja (löökpuur-kruvikeeraja)
Kaubamärk	Bosch
Mudel	GDS 24 Professional
Viide	0 601 434 1..
Nimivõimsustarve	800 W
Väljundvõimsus	400 W
Tühikäigupöörded	1260 min⁻¹
Maksimaalne pingutusmoment (kõva/pehme)	600 Nm / 300 Nm (vastavalt ISO 5393)
Maksimaalne kruvimisläbimõõt	M24
Tööriistahoidik	Nelinurk 3/4"
Kaal (vastavalt EPTA-le)	5.7 kg
Kaitseaste	II (topeltisolatsioon)
Helirõhutase	95 dB(A)
Helivõimsustase	106 dB(A)
Heli mõõtemääramatus K	3 dB
Vibratsioon (kruvimine max)	8 m/s² (mõõtemääramatus K=1.5 m/s²)
Pöörlemissuuna valija	Paremale/vasakule (pööratav)
Täiendav käepide	Kaasas, kinnitamine keermestatud padrunile
Toiteallikas	230 V (võrk, sobib 220 V jaoks)
Peamised funktsioonid	Kruvimine, lahtikeeramine, mutrite kinnitamine/lahtivõtmine löökmehhanismiga
Hooldus ja puhastus	Enne hooldust eemaldage vooluvõrgust; puhastage ventilatsiooniavasid; kaabli vahetus usaldage spetsialistile
Ohutus	Lugege kõiki juhiseid; kasutage isikukaitsevahendeid; ärge jätke niiskusesse; hoidke tööpiirkond puhas
Varuosad ja remonditavus	Varuosad saadaval Boschilt; remont volitatud teeninduse kaudu; lahtivõetud joonis veebilehel www.bosch-pt.com
Üldteave	Kasutusjuhend saadaval mitmes keeles; Bosch klienditeenindus

Korduma kippuvad küsimused - GDS 24 Professional BOSCH

Kuidas Bosch GDS 24 Professional sisse lülitada?

Sisselülitamiseks vajutage sisse/välja lülitit (4) ja hoidke all. Väljalülitamiseks vabastage see. Valige esmalt pöörlemissuund valija (5) abil (ainult seistes).

Mis on selle mutrikeeraja maksimaalne pöördemoment?

Maksimaalne pingutusmoment on 600 Nm kõva pingutuse korral ja 300 Nm pehme pingutuse korral vastavalt standardile ISO 5393. Tegelik pöördemoment sõltub löögiajast ja kruvimise tüübist.

Kuidas vahetada tööotsak?

Esmalt eemaldage tööriist vooluvõrgust. Seejärel asetage otsak (nt padrun) tööriistahoidiku (6) neliknurksele isasele osale. Veenduge, et see oleks hästi kinnitatud, et vältida selle lahtitulekut kasutamise ajal.

Millised on peamised ohutusnõuded?

Kandke alati kaitsevarustust (prillid, kindad). Ärge töötage plahvatusohtlikus keskkonnas. Hoidke piirkond puhas ja valgustatud. Kasutage täiendavat käepidet. Hoidke tööriista isoleeritud pindadest, kui on oht puudutada peidetud kaablit.

Kuidas määrata löögiaeg kruvimisel?

Vajalik löögiaeg sõltub soovitud pöördemomendist. Vaadake kasutusjuhendi diagramme: kõva pingutuse korral saavutatakse maksimaalne pöördemoment umbes 10 sekundi pärast GDS 24 puhul. Reaalse pöördemomendi kontrollimiseks kasutage momentvõtit.

Mida teha, kui tööriist üle kuumeneb?

Liigne kuumenemine võib viidata löökmehhanismi kulumisele või määrimise puudumisele. Laske tööriistal jahtuda. Kui probleem püsib, võtke ühendust Boschi müügijärgse teenindusega. Vältige tarbetult pikki löögiaegu.

Millist määrimist soovitatakse?

Tööriist on tehases määritud. Külma ilmaga (alla 0 °C) laske sellel enne kasutamist umbes 3 minutit tühikäigul töötada, et parandada määrimist. Hoolduseks usaldage see spetsialistile.

Kust leida varuosasid?

Varuosad on saadaval veebilehel www.bosch-pt.com. Samuti saate tellida veebis varuosade poe kaudu. Tellimisel märkige andmesildi 10-kohaline viitenumber.

Kuidas tööriista puhastada ja hooldada?

Enne puhastamist eemaldage tööriist vooluvõrgust. Puhastage regulaarselt ventilatsiooniavasid kuiva harjaga. Ärge kasutage kemikaale. Toitekaabli vahetus peab toimuma Boschi volitatud spetsialisti poolt.

Kas ma saan GDS 24 kasutada pikendusjuhtmega?

Jah, kuid vajadusel kasutage välistingimusteks sobivat pikendusjuhet. Järgige juhtmete minimaalset ristlõiget pingelanguse vältimiseks. Veenduge, et pikendusjuhe on heas seisukorras.

KASUTUSJUHEND GDS 24 Professional BOSCH

Üldised ohutusnõuded elektriliste tööriistade kasutamisel

HOIATUS

Lugege läbi köik tööriistaga kaasas olevad ohutusnõuded ja juhised

ning tutvuge köigi jooniste ja spetsifikatsioonidega.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.

Ohutusnõuetes sisalduv möiste "elektriline tööriist" käib nii vooluvörku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada önnetusi.
- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
▶ Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse körvale, võib seade teie kontrolli alt väljuda.

Elektriohutus

Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
- Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
- Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatömbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

• Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
  Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.
  Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja

148 | Eesti

kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.

Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.
- Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

Elektriliste tööriistade hoolikas käsitsemine ja kasutamine

• Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
• Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
  Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
  Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
  Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
  ▶ Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.

Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

Teenindus

Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.

Ohutusnõuded kruvikeerajate kasutamisel

Tehes töid, mille puhul vöib kinnitusdetail tabada varjatud elektrijuhtmeid vöi elektrilise tööriista enda toitejuhet, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Kinnitusdetailid, mis puutuvad kokku pingestatud elektrijuhtmega, vöivad seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi.
Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või põörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamine põhjustab materiaalse kahju ja võib tekitada elektrilöögi.
Hoidke elektrilist tööriista tugevasti kinni. Kruvide kinnipingutamise ja lahtikeeramisel võivad lühiajaliselt tekkida suured reaktsioonijõumomendid.
Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides.
▶ Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle.

Toote kirjeldus ja kasutusjuhend

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Elektriline tööriist on ette nähtud kindlasse mõõtmetevahemikku kuuluvate kruvide sissekeeramiseks ja lahtipäästmiseks ning mutrite pingutamiseks ja lahtipäästmiseks.

Kujutatud komponendid

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

(1) Riputusaas
(2) Lisakäepide
(3) Keermepuks lisakäepidemele
(4) Sisse-/väljalüliiti

(5) Pöörlemissuuna ümberlüliti
(6) Tööriistahoidik
(7) Vahetatav tööriist ^4
(8) Käepide (isoleeritud haardepind)

A) Tarnekomplekt ei sisalda köiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Tehnilised andmed

Löökkruvikeeraja GDS 24 GDS 30
Tootenumber	0 601 434 1.. 0 601 435 1..
Nimivõimsus W 800 920
Väljundvõimsus W 400 500
Tühikäigu-pöörlemiskiirus min	1	1260 1260
Max pöördemoment tugeval/nõrgal kruvikeeramisrežiimil ISO 5393 kohaselt	Nm 600/300 1000/500
Päripäeva/vastupäeva pöörlemine ● ●
Kruvide ∅ M24 M30
Tööriistahoidik ■ 3⁄4" ■ 1"
Kaal EPTA-Procedure 01:2014 järgi	kg	5,7 7,3
Kaitseklass		☐/II ☐/II

Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.

Andmed müra/vibratsiooni kohta

		GDS 24 GDS 30
		0 601 434 1..	0 601 435 1..
Mürapäästu väärtused, määratud vastavalt EN 62841-2-2.
Elektrilise tööriista ekvivalentne müratase on tavaliselt
Helirõhutase	dB(A)	95	99
Helivõimsustase	dB(A)	106	110
Mõõtemääramatus K	dB	3	3
Kasutage kuulmiskaitsevahendeid!
Vibratsiooni kogutase ah(kolme suuna vektorsumma) ja mõõtemääramatus K, määratud vastavalt EN 62841-2-2:
Maksimaalselt lubatud suurusega kruvide ja mutrite pingutamine:
ah	m/s2	8	13
K	m/s2	1,5	2

Käesolevas juhendis esitatud vibratsioonitase on mõõdetud standardse mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.

Esitatud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase köikuda. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt suurem.

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. Sellest tingituna võib vibratsioon olla tööperiooodil tervikuna tunduvalt väiksem.

Rakendage tööriista kasutaja kaitsmiseks vibratsiooni möju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.

150 | Eesti

Paigaldus

Tööriista vahetamine

▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
Vahetatava tööriista paigaldamisel jälgige, et see tööriistahoidikusse kindlalt kinnitub. Kui vahetatav tööriist ei ole tööriistahoidikuga kindlalt seotud, võib see lahti tulla ja kontrollimatuks osutuda.

Lükake vahetatav tööriist (7) tööriistahoidiku (6) nelikandile.

Kasutamine

Tööviis

Vahetatava tööriistaga tööriistahoidikut (6) käitatakse reduktori ja lõögimehhanismi kaudu elektrimootoriga.

Töökäik jaguneb kaheks faasiks:

kruvikeeramine ja pingutamine (töötava löögimehhanismiga).

Löögimehhanism rakendub niipea, kui kruvi on kinni keeratud ja seetõttu koormatakse mootorit.

Löögimehhanism muundab mootori jõu ühtlasteks pöördlöökideks. Kruvide või mutrite lahtikeeramisel kulgeb see protsess vastupidises järjekorras.

Seadme kasutuselevött

Pöörake tähelepanu vörgupingele! Vooluallika pinge peab ühtima elektrilise tööriista andmesildil märgitud pingega. Andmesildil toodud 230 V seadmeid vöib kasutada ka 220 V vörgupinge korral.

Pöörlemissuuna ümberlülitamine

▶ Vajutage pöörlemissuuna ümberlülitit (5) ainult seisva elektrilise tööriista korral.

Elektrilise tööriista pöörlemissuunda saate muuta pöörlemissuuna ümberlülitiga (5).

Päripäeva pöörlemine: lükake pöörlemissuuna ümberlüliti (5) löpuni alla (R).

Vastupäeva pöörlemine: lükake pöörlemissuuna ümberlüliti (5) lõpuni üles (L).

Sisse-/väljalülitamine

Kasutuselevõtuks vajutage sisse-/väljalülitit (4) ja hoidke seda surutult.

Väljalülitamiseks, vabastage sisse-/väljalüliiti (4).

Tööjuhised

▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
▶ Kasutage oma elektrilist tööriista ainult koos lisakäepidemega (2).
▶ Asetage elektriline tööriist mutrile/kruvile ainult väljalülitatult. Pöörlevad vahetatavad tööriistad vöivad maha libiseda.

Pöördemoment söltub löögi kestusest. Maksimaalne saavutatud pöördemoment moodustub löökidega saavutatud üksikpöördemomentide summana. Maksimaalne pöördemoment saavutatakse löögikestuse 6–10 sekundit järel. Pärast seda aega suureneb pingutus-pöördemoment pingutamisel veel vaid minimaalselt.

Seevastu reduktori korpus kuumeneb tunduvalt.

Suunis: Liigse soojenemise tagajärjeks on köigi löögimehhanismi osade suur kulumine ja suur määrdeainetarve.

Löögikestus tuleb määrata iga nõutava pingutuspöördemomendi jaoks. Tegelikult saavutatud pingutuspöördemomenti tuleb alati kontrollida pöördemomendivõtmega.

Jäigad, vetruvad või pehmed kruviühendused

Mõõtes katse käigus lõögijadaga saavutatud põördemomente ja kandes need graafikule saadakse põördemomendi köver. Kövera körgus vastab maksimaalsele saavutatavale põördemomendile, kövera tõus näitab, millise aja jooksul see saavutatakse.

Pöördemomendikövera kuju oleneb järgmistest teguritest:

• Kruvide/mutrite tugevus
• Aluse tüüp (seib, taldrikvedru, tihend)
• Kinnikruvitava materjali tugevus
• Kruviühenduse määrdeolud

Vastavalt sellele eristatakse järgmisi rakendusjuhtusid:

• Jäik ühendus tekib metalldetailide omavahelisel ühendamisel alusseibidega kruvidega. Maksimaalne pöördemoment saavutatakse suhteliselt lühikese löögiajaga (suure töusuga köver). Asjatult pikk löögiaeg vaid kahjustab masinat.
• Vetruv ühendus tekib metalldetailide omavahelisel ühendamisel vedruseibidega või taldrikvedrudega kruvidega, tikkpoltide või koonilise tugipinnaga kruvide/mutrite ning pikenduste kasutamisel.
• Pehme ühendus tekib metalli ja puidu ühendamisel kruvidega ning plii- või fiiber-alusseibide kasutamisel.

Vetruva või pehme ühenduse korral on maksimaalne pingutusmoment väiksem kui jäiga ühenduse korral. Samuti on vajalik tunduvalt pikem lõögiaeg.

Löögiaja kindlaksmääramine

Diagrammid (näited) näitavad pingutuspöördemomenti [Nm], olenevalt löögiajast [s]:

① jäiga ühenduse korral
② pehme ühenduse korral.

Andmed on ligikaudsed ning iga konkreetse kasutusjuhu puhul erinevad. Pingutusmomenti tuleb alati kontrollida pöördemomendivõtme abil.

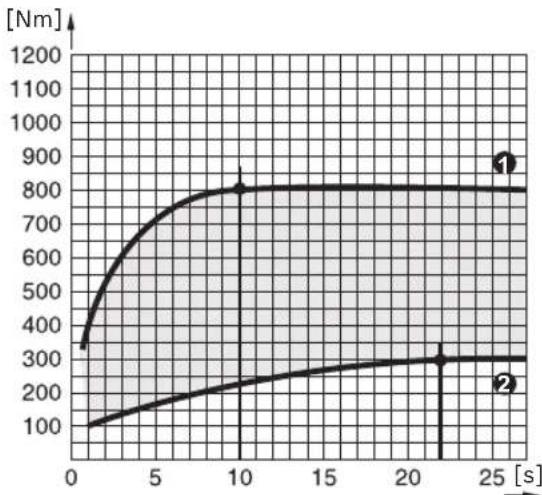

Diagramm GDS 24 jaoks

Körgeim pöördemoment saavutatakse:
- jäiga ühenduse korral u 10 sekundi löögiaja järel
- pehme ühenduse korral u 22 sekundi löögiaja järel

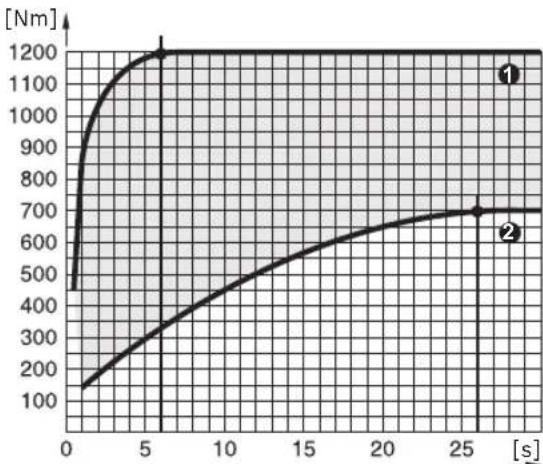

Diagramm GDS 30 jaoks

Kõrgeim pöördemoment saavutatakse:
- kōva aluspinna korral u 6 sekundi löögiaja järel
- pehme aluspinna korral u 26 sekundi löögiaja järel
Standardsete kruvide maksimaalsete pingutuspöördemomentide ligikaudsed väärtused on toodud järgnevas tabelis.

Kruvide maksimaalsete pingutusmomentide ligikaudsed väärtused

Andmed Nm, arvutatud pingestatud ristlõikest; voolavuspiiri 90% kasutamisel (summaarse hõõrdeteguri μ _sum = 0,12 korral). Pingutusmomenti tuleb alati kontrollida põördemomendivõtme abil.

Tugevusklassid vastavalt standardile DIN 267	Standardkruvid Körgtugevad kruvid
	3.6	4.6	5.6	4.8	6.6	5.8	6.8	6.9 8.8 10.9 12.9
M8 6.57 8.7 11 11.6 13.1 14.6 17.5 19.7 23 33 39
M10 13 17.5 22 23 26 29 35 39 47 65 78
M12 22.6 30 37.6 40 45 50 60 67 80 113 135
M14 36 48 60 65 72 79 95 107 130 180 215
M16 55 73 92 98 110 122 147 165 196 275 330
M18 75 101 126 135 151 168 202 227 270 380 450
M20 107 143 178 190 214 238 286 320 385 540 635
M22 145 190 240 255 290 320 385 430 510 715 855
M24	185 245 310 325 370 410 490 455						650	910 1100
M27 275 365 455 480 445 605 725 815 960 1345 1615
M30 370 495 615 650 740 820 990 1100 1300 1830 2200

Löögiaja määramise näide (GDS 30)

Kruvi M24 tugevusklassiga 8.8 = kruvide pingutuspöördemoment 650 Nm GDS 30 diagrammilt leitud lõögiaeg on 650 Nm korral 0,8 sekundit (vaadake „Diagramm GDS 30 jaoks“, Lehekülg 151).

Nõuanded

Torsioonvarrastel on täpselt kalibreeritud vähendatud läbimõõduga saba. Seetõttu toimivad need pöördemomenti piiravalt. Torsioonvarras paigaldatakse lõökkruvikeeraja ja otsaku vahele.

Rusikareegel on järgmine: kruvi südamiku läbimõõt =

torsioonvarda efektiivne läbimõõt. Löögiaeg tuleb kindlaks teha proovikruvikeeramiste teel.

Riputamiseks on elektrilise tööriista raskuskeskme juures riputusaas (1).

Nurgikuga (lisavarustus) saab muuta käepideme asendit. Miinustemperatuuridel tuleks elektrilise tööriista määrimisomaduste parandamiseks lasta elektrilisel tööriistal köigepealt umbes 3 minutit tühikäigul töötada.

Hooldus ja korrashoid

Hooldus ja puhastus

u Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
u Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.

Kui on vaja vahetada ühendusjuhet, laske seda ohutuskaalutlustel teha Bosch-il või Bosch-i elektriliste tööriistade volitatud klienditeenindusel.

Klienditeenindus ja kasutusalane nõustamine

Müügiesindajad annavad vastused toodete paranduse ja hoolduse ning varuosadega seotud küsimustele. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kohta.

Päringute esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks: 679 1129

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse vötta.

Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Latviešu

Drošības noteikumi
