| Өнім түрі | Бұрағыш (соққылы бұрғы-бұрағыш) |
| Бренд | Bosch |
| Модель | GDS 24 Professional |
| Сілтеме | 0 601 434 1.. |
| Номиналды жұтылған қуат | 800 Вт |
| Беретін қуат | 400 Вт |
| Бос жүріс жиілігі | 1260 мин⁻¹ |
| Максималды бұрау моменті (қатты/жұмсақ) | 600 Нм / 300 Нм (ISO 5393 бойынша) |
| Максималды бұрау диаметрі | M24 |
| Құрал ұстағыш | 3/4" шаршы |
| Салмақ (EPTA бойынша) | 5.7 кг |
| Қорғау дәрежесі | II (қос оқшаулау) |
| Акустикалық қысым деңгейі | 95 дБ(А) |
| Акустикалық қуат деңгейі | 106 дБ(А) |
| Акустикалық белгісіздік K | 3 дБ |
| Діріл (максималды бұранданы бұрау) | 8 м/с² (белгісіздік K=1.5 м/с²) |
| Айналу бағытын таңдау қосқышы | Оңға/солға (қайтымды) |
| Қосымша тұтқа | Кіреді, бұрандалы втулкаға орнату |
| Қуат көзі | 230 В (желі, 220 В үшін бейімделген) |
| Негізгі функциялар | Бұрау, босату, соққы механизмімен гайкаларды қатайту/босату |
| Күтім және тазалау | Күтім алдында ажырату; желдету саңылауларын тазалау; кабельді ауыстыруды маманға тапсыру |
| Қауіпсіздік | Барлық нұсқауларды оқу; ЖҚҚ пайдалану; ылғалға ұшыратпау; жұмыс аймағын таза ұстау |
| Қосалқы бөлшектер және жөндеу мүмкіндігі | Bosch-те қосалқы бөлшектер қолжетімді; уәкілетті қызмет көрсету орталығында жөндеу; www.bosch-pt.com сайтында жарылған көрініс |
| Жалпы ақпарат | Пайдалану нұсқаулығы бірнеше тілде қолжетімді; Bosch тұтынушыларға қызмет көрсету |
Жиі қойылатын сұрақтар - GDS 24 Professional BOSCH
Пайдаланушылардың сұрақтары туралы GDS 24 Professional BOSCH
0 сұрақ осы құрылғы туралы. Білетініңізге жауап беріңіз немесе өзіңіздікін қойыңыз.
Осы құрылғы туралы жаңа сұрақ қою
Құрылғыңыздың нұсқаулығын жүктеңіз Бұрғылау-шаңғырушы PDF форматында тегін! Нұсқаулықтарыңызды табыңыз GDS 24 Professional - BOSCH және электрондық құрылғыңызды қайта қолыңызға алыңыз. Бұл бетте құрылғыңызды пайдалануға қажетті барлық құжаттар жарияланған. GDS 24 Professional брендінің BOSCH.
ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GDS 24 Professional BOSCH
Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады
Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.
Сэйкестікті растау жайлы акпарат косымшада бар.
Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.
Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.
Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.
Өнімді пайдалану мерзімі
Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.
Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі
– туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
– өнім корпусынан тікелей тутін шыкса, пайдаланбаныз
- ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
- жауын -шашын кезінде сыртта (далада)
пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз
- көп үшкын шықса, пайдаланбаңыз
- қатты діріл кезінде пайдаланбаныз
Шекті күй белгілері
- ток сымының тозуы немесе закымдануы
- өнім корпусының закымдалуы
Кызмет көрсету түрі мен жилігі
Эр пайдаланудан соң өнімді тазалау ұсынылады.
Сактау
- күрғақ жерде сақтау керек
– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек - сактау кезінде температураның кенет ауыткуынан корғау керек
- орамасыз сактау мүмкін емес
- сактау шарттары туралы косымша акпарат алу ушін МЕМСТ 15150 (шарт 1) кужатын караңыз
Тасымалдау
- тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға руксат берілмейді.
- тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын оқыңыз.
Қауіпсіздік нүсқаулары
Электр құралдары үшін жалпы қауіпсіздік нұсқаулары
ECKEPTY
Осы электр куралының жинағындағы ескертулерді,
нускауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік нускаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жақақаттануларға алып келуі мүмкін.
Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.
Қауіпсіздік нүсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.
Жұмыс орнының қауіпсіздігі
Жумыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз оқигалар болуы мүмкін.
Электр құрылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр құрал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
Балалар мен бақылаушыларды электр куралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мумкін.
Электр қауіпсіздігі
Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеңіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін төмендетеді.
▶ Кубырлар, радиаторлар, плиталар мен суыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеціз жерге қосылған болса жоғары төқ соғу қауіні пайда болады.
Электр куралдарды жаңбырда немесе вілғалды қоршауда пайдаланбаныз. Электр куралына кірген су ток соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе токтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс үстамаңыз. Зақымдалған немесе бытысып кеткен кабель ток соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта
110|Қазақ
пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған төк желісін пайдаланыңыз. RCD пайдалану төк соғу қауіпін төмендетеді.
Жеке қауіпсіздік
Электр куралды пайдалануда абай болыңыз, жумысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаган кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қөрғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қөрғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қөрғаныштары сияқты қөрғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік қүйде болувына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқифаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын белігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бул күтілмеген жағдайларда электр күралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе үзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шанға байланысты зияндарды кемейтеді.
Аспаптарды жи' пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуі мумкін.
НАЗАР АУДАРЫЧЫЗ! Энергиямен жабдыктаудың толыктай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру)
қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Электр куралдарын пайдалану және күту
▶ Куралды аса көп жуктемеңіз. Жумысыңыз үшін жарамды электр күралын пайдаланыңыз. Жарамды электр күралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткішы дурыс ємес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жөндеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр күралдарын қоймаға қою алдында, ашаны қуат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр күралынан алып тастаңыз. Бүл сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр куралдарын мен керек-жарактарын укыпты кутіңіз. Козгалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр куралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар куралды пайдаланудан алдын жөнденєіз. Электр куралдарының дұрыс күтілмеуі жазатайым окифаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр күралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құргғақ, таза және май мен ластан таза устаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.
Кызмет көрсету
Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Бурауыштарға арналған қауіпсіздік нұсқаулықтары
Бекіткіш жасырын сымдар немесе вз сымына тиюі мумкін әрекеттерді жасаған кезде электр курылғы окшауланған ұстау жайынан ұстаңыз. Егер бекіткіш істеп түрған сымға тисе электр күралының метал бөлшектерін істетіп пайдаланушыны тоқ соғуы мумкін.
Кажетті іздеу күралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға немесе ток соғуына алып келуі мүмкін.
Электр куралын берік устаңыз. Шуруптарды бурап бекіту және бурап босату кезінде кыскаша жоғары мезеттер пайда болуы мүмкін.
▶ Дайындаманы бекітіңіз. Кысу құралына немесе қысқышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
Электр құралын жерге қоюдан алдын оның, токтауын күтіңіз. Алмалы-салмалы аспап ілініп электр құрал бақылауының жоғалтуына алып келуі мүмкін.
және/немесе ауыр жаракаттануларға алып келуі мумкін. Пайдалану нұсқаулығының алғы бөлігінің суреттерін ескеріңіз.
Тағайындалу бойынша қолдану
Электр күралы берілген өлшем аймағында бұрандаларды бұрап кіргізу немесе шығаруға және сомындарды бұрап бекіту немесе босатуға арналған.
Көрсетілген кұрамды бөлшектер
Көрсетілген құрамдастар нөмірленген суреттері бар беттегі электр құралының сипаттамасына сай.
(1) Кулакша
(2) Косымша тутка
(3) Косымша түткаға арналған бұрандалы төлке
(4) Ажыраткыш
(5) Айналу бағытын ауыстырып-қосқыш
(6) Курал бекіткіші
(7) Алмалы-салмалы аспап ^A)
(8) Тутка (беті окшауланған)
A) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.
Өнім және куат сипаттамасы
Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау токтың соғуына, өрт
Техникалық мәліметтер
| Қағатын бурауыш GDS 24 GDS 30 | ||
| Өнім нөмірі | 0 601 434 1.. 0 601 435 1.. | |
| Номиналды тұтынылатын куат Вт 800 920 | ||
| Өнімділік Вт 400 500 | ||
| Бос жүріс күйіндегі айналу жиїлігі мин | -1 | 1260 1260 |
| ISO 5393 бойынша қатты/жұмсақ материалдардағы макс. айналу моменті | Нм 600/300 1000/500 | |
| Оңға/солға айналу ● ● | ||
| Бұрандалардың диаметрі М24 М30 | ||
| Құрал бекіткіші ■ ¾ дюйм ■ 1 дюйм | ||
| Салмағы EPTA-Procedure 01:2014 сай | кг | 5,7 |
| Қорғаныс класы | ☐/II | |
Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған зандар бүл мәліметтерді өзгертуі мүмкін.
Шуыл және діріл туралы ақпарат
| GDS 24 GDS 30 | |||
| 0 601 434 1.. | 0 601 435 1.. | ||
| EN 62841-2-2 бойынша есептелген шуыл эмиссиясының көрсеткіштері. | |||
| Электр құралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады | |||
| Дыбыстық қысым деңгейі | дБ(А) | 95 | 99 |
Bosch Power Tools
1609 92A 4R3 | (01.04.2019)
112|Қазақ
| GDS 24 GDS 30 | |||
| Дыбыстык куат деңгейі | дБ(А) | 106 | 110 |
| К дәлсіздігі | дБ | 3 | 3 |
| Кулак корғанысын тағыңыз! | |||
Жалпы діріл мәндері a_n (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 62841-2-2 бойынша есептелген:
| Максималды руксат етілген өлшемдегі бурандалар мен гайкаларды тарту: | |||
| a_h | m/c^2 | 8 | 13 |
| K | m/c^2 | 1,5 | 2 |
Осы ескертпелерде берілген діріл көлемі нормалык өлшеу әдісі бойынша есептелген болып электр күралдарды бір-бірімен салыстыру үшін пайдаланылуы мүмкін. Ол дірілдеу куатын шамалап өлшеу үшін де жарамды.
Берілген діріл көлемі электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу келемдері өзгереді. Бүл жұмыс барысындағы діріл куатын арттыруы мүмкін.
Дірілдеу куатын накты есептеу ўшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бүл дірілдеу куатын букіл жұмыс уақытында қатты төмендетеді.
Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдастыру.
Жинау
Куралды алмастыру
▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Алмалы-салмалы аспапты орнатканда оның аспап патронында нық түрғанына көз жеткізіңіз. Алмалы-салмалы аспап аспап патронына мықтап жалғанбаған кезде, ол босап кетіп, оны басқару мүмкін болмайды.
Алмалы-салмалы аспапты (7) аспап патронының (6) квадратына койыңыз.
Пайдалану
Функционалды жұмыс істеу әдіси
Аспап патроны (6) алмалы-салмалы аспаппен электр козгалтқыштан беріліс пен қағу механизмі арқылы жүргізіледі.
Жумыс барысы екі фазага белінеді:
Бурап бекіту және Тарту (қағу механизмі жұмыс істейді).
Қағу механизмі бұранда қатып қозғалтқыш жуктелгенде іске қосылады. Қағу механизмі де осылай қозғалтқыш күшін бір қалыпты бұрап қағуларға айналдырады.
Буранда немесе сомындарды босатуда бул әдіс керісінше орындалады.
Пайдалануға ендіру
Желі куатына назар аударыңыз! Ток кезінің куаты электр куралдың зауыттық тақтайшасындағы мәліметтеріне сай болуы қажет. 230 В белгісімен белгіленген электр куралдармен 220 В жумыс істеуге болады.
Айналу бағытын орнату
▶ Айналу бағытын ауыстырып-қосқышты (5) электр күралы төктатылып түрганда ғана пайдаланыңыз.
Айналу бағытын ауыстырып-қосқыштың (5) көмегімен электр құралының айналу бағытын өзгертуге болады.
Оңға айналу: айналу бағытын ауыстырып-қосқышты (5) тірелгенше төмен (R) жылжытыңыз.
Солга айналу: айналу бағытын ауыстырып-қосқышты (5) тірелгенше жоғары (L) жылжытыңыз.
Косу/өшіру
Іске қосу үшін ажыратқышты (4) басып тұрыңыз.
Өшіру үшін ажыратқышты (4) жіберіңіз.
▶ Барлық жұмыстардан алдың электр құралының желілік айырын розеткадан шығарыңыз.
Электр құралыңызды тек қосалқы түтқамен бірге пайдаланыңыз (2).
Электр құралын сомын/бурандаға тек өшірілген күйде салыңыз. Айналып жатқан жұмыс құралдары сырғып кетуі мүмкін.
Бурау моменті қағу ұзақтығына байланысты. Максималды бурау моменті барлық қағулар арқылы жетілген бурау моменттерінің қосындысынан шығады. Максималдық бурау моменті 6 - 10 секундтық қағу ұзақтығынан соң жетіледі. Будан былай тарту, бурау моменті минималды көлемге көтеріледі.
Редуктор корпусы сезілетіндей етіп қызады.
Нускау: қатты қызып кету нәтижесінде букіл қағу бөлшектері тозуы және үлкен мөлшерде майлаудың қажеттілігі туындауы мүмкін.
Қағу үзактығын әрбір талап етілген тарту бұрау моменті үшін есептеу керек. Дәл жетілген тарту бұрау моментін әрдайым динамометрлік кілтпен тексеріңіз.
Катты, иілгіш немесе жумсақ тіректі біріктірулер
Сынауда бір қағу әдісінде жетілген бұрау моменттері өлшеніп диаграммаға өткізілсе бұрау моменті әдісінің қисық сызығы пайда болады. Қисық сызық биіктігі максимальды жетілетін бұрау моментіне сай, қуламалығы жетілетін уақытты көрсетеді.
Бурау моментінің әдісі төмендегі факторларға байланысты:
- Буранда/сомындардың қаттылығы
- Тіректің түрі (шеңбер, дискілік серіппе, тығыздауыш)
- Буралатын материал каттылды
- Бурандалы коспаның майланғаны
Сай ретте төмендегі пайдалану жағдайлары пайда болады:
– Жумсақ тірек металды ағашқа біріктіруде немесе тірек ретінде қорғасынды немесе талшықты шеңберлерді пайдалануда пайда болады.
– Катты тірек металдан металға біріктіруде төсемдік шеңберлерді пайдаланғанда пайда болады. Қыска қағу уақытынан соң максималды бұрау моментіне жетіледі (қуламалы сипаттамалы сызық). Керек болмаған үзак қағу уақыты машинаға зиян тигізеді.
– Інлгіші тірек металдан металға біріктіруде, бірақ серіппелі шендер, дискілік серіппе, тіректі болт немесе конустық тіректік бурандаларды / сомындарды және узартқыштарды пайдалануда пайда болады.
Иілгіш немесе жүмсақ тіректе максималды тарту бұрау моменті қатты тіректен төмен болады. және ұзақ қағу уақыты талап етіледі.
Қағу үақытын өлшеу
Диаграммалар (мысалдар) тарту моментін [Нм] қағу уақытына [с] байланысты көрсетеді:
① қатты орнату үшін
② жүмсақ орнату үшін.
Деректер орташа мәндер болып, жұмыс жағдайына қарай өзгешеленеді. Бақылау үшін тарту моментін әрдайым динамометрлік кілтпен тексеру қажет.

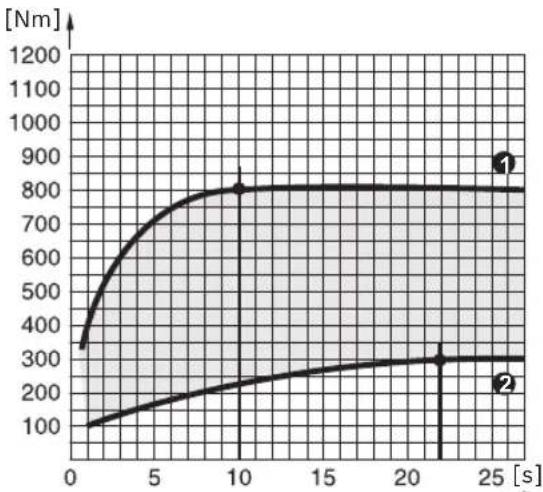

GDS 24 үлгісіне арналған диаграмма
line
| Time [s] | Curve 1 [Nm] | Curve 2 [Nm] | | -------- | ------------ | ------------ | | 0 | 350 | 100 | | 10 | 800 | 200 | | 25 | 800 | 300 |Ең жоғары айналу моментіне төмендегі жағдайларда қол жеткізіледі:
- қатты орнату кезінде шамамен 10 секунд қағудан кейін
– жүмсақ орнату кезінде шамамен 22 секунд қағудан кейін

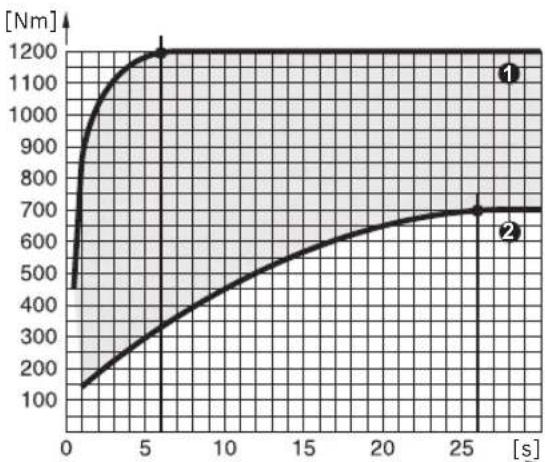

GDS 30 үлгісіне арналған диаграмма
line
| Time [s] | Curve 1 [Nm] | Curve 2 [Nm] | | -------- | ------------ | ------------ | | 0 | 450 | 150 | | 5 | 1200 | 350 | | 25 | 1200 | 700 |Ең жоғары айналу моментіне төмендегі жағдайларда қол жеткізіледі:
- қатты орнату кезінде шамамен 6 секунд қағудан кейін
– жүмсақ орнату кезінде шамамен 26 секунд қағудан кейін
Стандартты бурандалардың максималды тарту моменттері үшін мақсатты мәндерді төмендегі кестеден алуға болады.
Бурандалардың максималды тарту моменттері үшін мақсатты мәндер
Деректер Нм бойынша берілген, керілген көлденен қимадан есептелген; акқыштық шегінің қолданылуы 90 % (үйкелу коэффициенті _ges = 0,12 ). Бақылау үшін тарту моментін әрдайым динамометрлік кілпен тексеру қажет.
| DIN 267 бойынша | Стандартты бурандалар Берік бурандалар |
| қаттылық кластары | 3.6 4.6 5.6 4.8 6.6 5.8 6.8 6.9 8.8 10.9 12.9 |
| M8 6.57 8.7 11 11.6 13.1 14.6 17.5 19.7 23 33 39 | |
| M10 13 17.5 22 23 26 29 35 39 47 65 78 |
114|Қазақ
| DIN 267 бойынша | Стандартты бурандалар Берік бурандалар | |||||||
| қаттылық кластары | 3.6 4.6 5.6 4.8 6.6 5.8 6.8 6.9 8.8 10.9 12.9 | |||||||
| M12 22.6 30 37.6 40 45 50 60 67 80 113 135 | ||||||||
| M14 36 48 60 65 72 79 95 107 130 180 215 | ||||||||
| M16 55 73 92 98 110 122 147 165 196 275 330 | ||||||||
| M18 75 101 126 135 151 168 202 227 270 380 450 | ||||||||
| M20 107 143 178 190 214 238 286 320 385 540 635 | ||||||||
| M22 145 190 240 255 290 320 385 430 510 715 855 | ||||||||
| M24 | 185 245 310 325 370 410 490 455 | 650 | 910 1100 | |||||
| M27 275 365 455 480 445 605 725 815 960 1345 1615 | ||||||||
| M30 370 495 615 650 740 820 990 1100 1300 1830 2200 | ||||||||
КAFу уакытын өлшеу мысалы (GDS 30)
8.8 қаттылық класына жататын М 24 бұрандалары = бұрандалардың тарту моменті 650 Нм GDS 30 диаграммасынан 650 Нм шамасында 0,8 секундтық қағу ұзактығы пайда болады (қараңыз „GDS 30 үлгісіне арналған диаграмма“, Бет 113).
Кецестер
Тутас торсиондарда дәл калибрленген, диаметрі қыскартылған білік бар. Олар шектеулі бұрау моментімен қызмет етеді. Тутас торсион қағатын бұрауыш пен мен бит арасына салынады.
Пайдалану үшін эмпирикалык формула қолданылады: бұранданың негізгі диаметрі = түтас торсионның әсер ететін диаметрі. Қағу ұзақтығын бұрау әрекеттері арқылы есептеу қажет.
Ілу үшін электр құралының ауырлық орталығында құлақша (1) орнатылған.
Бұрыштыкпен (керек-жарак) қол түтқасының орның өзгертуге болады.
Қату температурасынан төмен температураларда электр құралының майлануын жақсарту үшін электр құралын алдымен шамамен 3 минут бос жүріс күйінде жұмыс істетіңіз.
Техникалық күтім және қызмет
Кызмет көрсету және тазалау
Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Жаксы әрі сенімді жумыс істеу үшін электр куралы мен желдеткіш тесікті таза ұстаңыз.
Егер байланыс сымын алмастыру кажет болса, кауіпсіздіктің темендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс.
Тутынушыға қызмет көрсету және пайдалану кеңестері
Қызмет көрсету шеберханасы өнімді жендеу және күту, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Жарылу сызбалары мен қосалқы бөлшектер туралы мәліметтерді төменdegі мекенжайда табасыз:
www.bosch-pt.com
Bosch бағдарламасы кеңес тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.
Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімдің зауыттық тақтайшасындағы 10-санды өнім нөмірін жазыңыз.
Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелігенг өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.
Қазақстан
Тутынушыларға кеңес беру және шагымдарды қабылдау орталығы:
"Роберт Бош" (Robert Bosch) ЖШС
Алматык.,
Қазақстан Республикасы
050012
Муратбаев к., 180 уй
"Гермес" БО, 7 кабат
Тел.: +7 (727) 331 31 00
Факс: +7 (727) 233 07 87
E-Mail: ptka@bosch.com
Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Ciз: www.bosch-professional.kz ресми сайттан ала аласыз
Кәдеге жарату
Электр куралдар, жабдыктар және бумаларын айналаны коргайтын кәдеге жаратуға апару қажет.
Электр куралдарды уй кокысына тастамаңыз!
Тек қана ЕО елдері үшін:
Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және үлтық заңдарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.
