Produkttyp	Mutterdragare (slagborrskruvdragare)
Märke	Bosch
Modell	GDS 24 Professional
Artikelnummer	0 601 434 1..
Nominell upptagen effekt	800 W
Avgiven effekt	400 W
Tomgångsvarvtal	1260 min⁻¹
Max skruvdragningsmoment (hårt/mjukt)	600 Nm / 300 Nm (enligt ISO 5393)
Max skruvdiameter	M24
Verktygshållare	Fyrkant 3/4"
Vikt (enligt EPTA)	5.7 kg
Skyddsklass	II (dubbelisolerad)
Ljudtrycksnivå	95 dB(A)
Ljudeffektnivå	106 dB(A)
Akustisk osäkerhet K	3 dB
Vibrationer (max skruvdragning)	8 m/s² (osäkerhet K=1.5 m/s²)
Rotationsriktningsväljare	Höger/vänster (reversibel)
Extra handtag	Ingår, montering på gängad hylsa
Matningsspänning	230 V (nätspänning, anpassad för 220 V)
Huvudfunktioner	Skruvning, lossning, åtdragning/lossning av muttrar med slagmekanism
Underhåll och rengöring	Koppla ur före underhåll; rengör ventilationsspringorna; överlåt kabelbyte till fackman
Säkerhet	Läs alla anvisningar; använd personlig skyddsutrustning; utsätt inte för fukt; håll arbetsområdet rent
Reservdelar och reparerbarhet	Reservdelar finns hos Bosch; reparation av auktoriserad service; sprängskiss på www.bosch-pt.com
Allmän information	Bruksanvisning tillgänglig på flera språk; Bosch kundservice

Vanliga frågor - GDS 24 Professional BOSCH

Hur startar man Bosch GDS 24 Professional?

För att starta, tryck på start/stopp-knappen (4) och håll den intryckt. För att stanna, släpp den. Välj först rotationsriktning med omkopplaren (5) (endast när maskinen står stilla).

Vad är maximalt moment för denna mutterdragare?

Maximalt skruvdragningsmoment är 600 Nm vid hård åtdragning och 300 Nm vid mjuk åtdragning enligt ISO 5393. Det faktiska momentet beror på slagtid och skruvtyp.

Hur byter man arbetsverktyget?

Koppla först loss verktyget. Placera därefter tillbehöret (t.ex. en hylsa) på verktygshållarens fyrkant (6). Se till att det är ordentligt fastsatt för att undvika att det lossnar under användning.

Vilka är de viktigaste säkerhetsanvisningarna?

Använd alltid skyddsutrustning (skyddsglasögon, handskar). Arbeta inte i explosiv atmosfär. Håll arbetsområdet rent och väl upplyst. Använd extra handtag. Håll verktyget i isolerade greppytor om du riskerar att komma i kontakt med dolda kablar.

Hur bestämmer man slagtid för skruvning?

Nödvändig slagtid beror på önskat moment. Se diagrammen i bruksanvisningen: för hård åtdragning uppnås maximalt moment efter cirka 10 sekunder på GDS 24. Använd en momentnyckel för att kontrollera det faktiska momentet.

Vad göra om verktyget överhettas?

Överdriven uppvärmning kan tyda på slitage på slagmekanismen eller brist på smörjning. Låt verktyget svalna. Om problemet kvarstår, kontakta Bosch kundservice. Undvik onödigt långa slagtider.

Vilken typ av smörjning rekommenderas?

Verktyget är smort från fabrik. Vid kallt väder (under 0 °C), låt det gå på tomgång i cirka 3 minuter före användning för att förbättra smörjningen. För underhåll, överlåt till fackman.

Var hittar man reservdelar?

Reservdelar finns på webbplatsen www.bosch-pt.com. Du kan även beställa online via reservdelsbutiken. Vid beställning, ange 10-siffrigt referensnummer från typskylten.

Hur rengör och underhåller man verktyget?

Koppla loss verktyget före rengöring. Rengör regelbundet ventilationsspringorna med en torr pensel. Använd inte kemiska produkter. Byte av nätkabel ska utföras av en auktoriserad Bosch-servicetekniker.

Kan jag använda GDS 24 med en förlängningssladd?

Ja, men använd en förlängningssladd avsedd för utomhusbruk om nödvändigt. Följ minsta ledararea för att undvika spänningsfall. Se till att förlängningssladden är i gott skick.

BRUKSANVISNING GDS 24 Professional BOSCH

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs alla säkerhetsvarningar, instruktioner och specifikationer

som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
▶ Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar

bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.

Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -upsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg

▶ Overbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker

hantering och kontroll över verktyget i oväntade situationer.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för slående skruvdragare

Håll elverktyget i de isolerade gripytorna när du utför ett arbete där skärtillbehören kan komma i kontakt med dolda kablar eller den egna elförsörjningskabeln. Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge operatören en elektrisk stöt.
Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.
Håll i elverktyget väl. Vid åtdragning eller lossning av skruvar kan höga reaktionsmoment uppstå under korta ögonblick.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för i- och urdragning av skruvar samt för åtdragning och lossning av muttrar inom angivet dimensionsområde.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.

(1) Upphängningsögla
(2) Tilläggshandtag
(3) Gängbussning för stödhandtag
(4) På-/av-strömbrytare
(5) Riktningsomkopplare
(6) Verktygsfäste
(7) Insatsverktyg ^A)

50 | Svensk

(8) Handtag (isolerad greppyta)

A) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Slagskruvdragare GDS 24 GDS 30
Artikelnummer	0 601 434 1.. 0 601 435 1..
Upptagen märkeffekt W 800 920
Utgående effekt W 400 500
Tomgångsvarvtal min	1	1260 1260
Max. vridmoment för hård/mjuk skruvdragning enligt ISO 5393	Nm 600/300 1000/500
Höger-/vänstergång ● ●
Skruv-∅ M24 M30
Verktygsfäste ■ 3⁄4" ■ 1"
Vikt enligt EPTA-Procedure 01:2014	kg	5,7 7,3
Skyddsklass		☐/II ☐/II

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Buller-/vibrationsdata

	GDS 24 GDS 30
		0 601 434 1..	0 601 435 1..
Bullernivåvärde fastställt enligt EN 62841-2-2.
Den A-klassade bullernivån hos elverktyget ligger typiskt på
Ljudtrycksnivå	dB(A)	95	99
Ljudeffektnivå	dB(A)	106	110
Osäkerhet K	dB	3	3
Bär hörselskydd!
Totala vibrationsvärden ah (vektorsumma för tre riktningar) och osäkerhet K beräknad enligt EN 62841-2-2:
Dragning av skruvar och muttrar i maximalt tillåten storlek:
ah	m/s2	8	13
K	m/s2	1,5	2

Mätningen av den bullernivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Då kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget

och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Montage

Verktygsbyte

▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
- Kontrollera efter insättning att insatsverktyget sitter stadigt i verktygsfästet. Om insatsverktyget inte är stadigt kopplat till verktygsfästet kan det lossna och röra sig okontrollerat.

Skjut insatsverktyget (7) på fyrkantet på verktygsfästet (6).

Drift

Funktion

Med hjälp av en växel och ett slagverk driver en elmotor verktygsfästet (6) med insatsverktyget.

Arbetsproceduren är indelad i två faser:

skruvdragning och åtdragning (slagverket arbetar).

Slagverket startar när skruvförbandet kör fast och motorn belastas. Slagverket omvandlar nu motorns kraft till jämna vridslag. Lossning av skruvar och muttrar förlöper i omvänd ordningsföljd.

Driftstart

▶ Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

Inställning av rotationsriktning

- Aktivera rotationsriktningsomkopplaren (5) endast när elverktyget står stilla.

Med riktningsomkopplaren (5) kan elverktygets rotationsriktning ändras.

Högergång: skjut riktningsomkopplaren (5) neråt till anslag (R).

Vänstergång: skjut riktningsomkopplaren (5) uppåt till anslag (L).

In- och urkoppling

För idrifttagning, tryck på på/-av-strömbrytaren (4) och håll den intryckt.

För att stänga av, släpp på-/av-strömbrytaren (4) igen.

Arbetsanvisningar

▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Använd endast elverktyget med tilläggshandtaget(2).

▶ Elverktyget ska vara avstängt när det förs mot muttern/skruven. Roterande insatsverktyg kan slira bort.

Vridmomentet är beroende av slagtiden. Det maximalt uppnådda vridmomentet resulterar i summan av de enkelvridmoment som uppnåtts vid alla slag. Det maximala vridmomentet uppnås efter en 6-10 sekunders slag. Efter denna tid ökar åtdragningsmomentet endast minimalt. Växelhuset å andra sidan blir märkbart varmare.

Observera: följderna av en överdriven uppvärmning är ökad förslitning på samtliga delar av slagmekanismen och ökat smörjmedelsbehov.

Slagtiden ska bestämmas för varje erforderligt åtdragningsmoment. Det uppnådda åtdragningsmomentet ska kontrolleras med en momentnyckel.

Förskruvningar med hårt, fjädrande eller mjukt säte

Om de vridmoment som vid ett försök uppnåtts i en slagserie överförs till ett diagram fås en kurva för vridmomentsförloppet. Kurvans höjd motsvarar maximalt

uppnåeligt vridmoment och dess stigning den tid som behövs för detta vridmoment.

Vridmomentsförloppet är beroende av följande faktorer:

• Skruvarnas/muttrarnas hållfasthet
• Underlaget (bricka, tallriksfjäder, tätning)
• Aktuella materialets hållfasthet
• Smörjning vid skruvförbandet

Härav följer följande användningsfall:

- Hårt säte förekommer vid förskruvningar av metall mot metall när underläggsbrickor används. Efter en relativt kort slagtid har maximalt vridmoment uppnätts (brant karakteristik). Onödigt lång slagtid skadar endast maskinen.

– Fjädrande säte förekommer vid förskruvningar av metall mot metall vid användning av fjäderringar, tallriksfjädrar, stagbultar eller skruvar/muttrar med koniskt säte samt vid användning av förlängningar.

- Mjukt säte föreligger vid förskruvningar av t.ex. metall mot trä eller vid användning av bly- eller fiberbrickor som underlag.

Vid fjädrande resp. mjukt säte är det maximala åtdragningsmomentet mindre än vid hårt säte. Dessutom krävs en betydligt längre slagtid.

Bestäm slagtiden

Diagrammen (exempel) visar åtdragningsmomentet [Nm] i relation till slagtiden [s]:

① För hård åtdragning

② För mjuk åtdragning

Uppgifterna är medelvärden och olika alltefter tillämpning. Uppnätt åtdragningsmoment ska alltid kontrolleras med en momentnyckel.

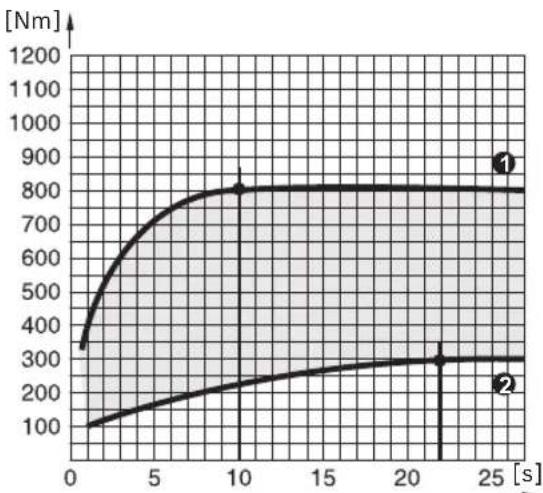

Diagram för GDS 24

Högsta åtdragningsmomentet uppnås:

- För en hård åtdragning efter en slagtid på ca 10 sekunder

- För en mjuk åtdragning efter en slagtid på ca 22 sekunder

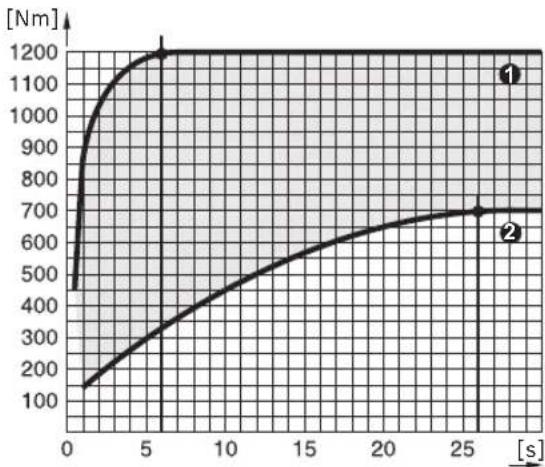

Diagram för GDS 30

52 | Svensk

Högsta åtdragningsmomentet uppnås:

- För en hård åtdragning efter en slagtid på ca 6 sekunder - För en mjuk åtdragning efter en slagtid på ca 26 sekunder Riktvärden för högsta skruvåtdragningsmoment på i handeln förekommande skruvar kan hämtas ur tabellen nedan.

Riktvärden för maximalt åtdragningsmoment för skruvar

Uppgifter i Nm, beräknat baserat på spänningstvärsnittet med utnyttjande av sträckgränsen 90 % (vid en friktionskoefficient _tot = 0,12 ). Uppnått åtdragningsmoment ska alltid kontrolleras med en momentnyckel.

Hällfasthetsklasse r enligt DIN 267	Standardskruvar Högfasta skruvar
	3.6 4.6 5.6 4.8 6.6 5.8 6.8 6.9 8.8 10.9 12.9
M8 6.57 8.7 11 11.6	13.1 14.6 17.5 19.7 23 33 39
M10 13 17.5 22 23	26 29 35 39 47 65 78
M12 22.6 30 37.6	40 45 50 60 67 80 113 135
M14 36 48 60 65 72	79 95 107 130 180 215
M16 55 73 92 98	110 122 147 165 196 275 330
M18 75 101 126 135	151 168 202 227 270 380 450
M20 107 143 178	190 214 238 286 320 385 540 635
M22 145 190 240	255 290 320 385 430 510 715 855
M24	185 245 310 325 370 410 490 455
M27 275 365 455	480 445 605 725 815 960 1345 1615
M30 370 495 615	650 740 820 990 1100 1300 1830 2200

Exempel för beräkning av slagtid (GDS 30)

Skruv M 24 med hållfasthetsklass 8.8 = skruvåtdragningsmoment 650 Nm Diagrammet GDS 30 ger en slagtid på 0,8 sekunder vid 650 Nm (se „Diagram för GDS 30“, Sidan 51).

Tips

Torsionsstavar har ett skaft med en precist kalibrerad, reducerad diameter. De är därmed vridmomentsbegränsande. En torsionsstav placeras mellan slagskruvdragare och bit. En tumregel för användning är: skruvens kärndiameter = torsionsstavens arbetsdiameter. Slagtiden ska bestämmas med hjälp av provdragning.

En upphängningsögla (1) har placerats i elverktygets tyngdpunkt.

Med ett vinkelstycke (tillbehör) kan stödhandtagets läge förändras.

Vid temperatur under fryspunkten ska elverktyget gå på tomgång i ca. 3 minuter för att förbättra elverktygets smörjeffekt.

Underhåll och service

Underhåll och rengöring

▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch elverktyg.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid det 10-siffriga produktnumret, som finns på produktens typskylt, vid förfrågningar och reservdelsbeställningar.

Svenska

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg bland hushållsavfallet!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU om förbrukade elektriska och elektroniska apparater och dess omsättning i nationell rätt måste obrukbara elverktyg omhändertas separat och på ett miljövänligt sätt lämnas in för återvinning.

Norsk
