Typ produktu	Ráčňový kľúč (príklepová vŕtačka-skrutkovač)
Značka	Bosch
Model	GDS 24 Professional
Referencia	0 601 434 1..
Menovitý príkon	800 W
Výkon	400 W
Otáčky naprázdno	1260 min⁻¹
Maximálny uťahovací moment (tvrdý/mäkký)	600 Nm / 300 Nm (podľa ISO 5393)
Maximálny priemer skrutky	M24
Upínanie nástroja	Štvorec 3/4"
Hmotnosť (podľa EPTA)	5.7 kg
Stupeň ochrany	II (dvojitá izolácia)
Hladina akustického tlaku	95 dB(A)
Hladina akustického výkonu	106 dB(A)
Neistota akustiky K	3 dB
Vibrácie (uťahovanie max. skrutky)	8 m/s² (neistota K=1,5 m/s²)
Prepínač smeru otáčania	Vpravo/ľavo (reverzibilný)
Prídavná rukoväť	Vrátane, montáž na závitovú objímku
Napájanie	230 V (sieť, vhodné pre 220 V)
Hlavné funkcie	Skrutkovanie, odskrutkovanie, uťahovanie/povoľovanie matíc s úderovým mechanizmom
Údržba a čistenie	Pred údržbou odpojte; čistite vetracie štrbiny; výmenu kábla zverte odborníkovi
Bezpečnosť	Prečítajte všetky pokyny; používajte OOP; nevystavujte vlhkosti; udržiavajte pracovný priestor čistý
Náhradné diely a opraviteľnosť	Náhradné diely dostupné u Bosch; oprava autorizovaným servisom; rozložený pohľad na www.bosch-pt.com
Všeobecné informácie	Návod na použitie dostupný v niekoľkých jazykoch; zákaznícky servis Bosch

Často kladené otázky - GDS 24 Professional BOSCH

Ako zapnúť Bosch GDS 24 Professional?

Pre zapnutie stlačte vypínač Zap/Vyp (4) a podržte ho. Pre zastavenie ho uvoľnite. Najprv zvoľte smer otáčania pomocou prepínača (5) (len pri zastavenom stroji).

Aký je maximálny uťahovací moment tohto ráčňového kľúča?

Maximálny uťahovací moment je 600 Nm pri tvrdom uťahovaní a 300 Nm pri mäkkom uťahovaní podľa normy ISO 5393. Skutočný moment závisí od času nárazov a typu skrutkovania.

Ako vymeniť pracovný nástavec?

Najprv odpojte náradie. Potom nasaďte nástavec (napríklad nástrčku) na mužský štvorec upínania nástroja (6). Uistite sa, že je dobre upevnený, aby sa počas používania neuvoľnil.

Aké sú základné bezpečnostné pokyny?

Vždy noste ochranné prostriedky (okuliare, rukavice). Nepracujte vo výbušnej atmosfére. Udržiavajte pracovný priestor čistý a osvetlený. Používajte prídavnú rukoväť. Držte náradie za izolované povrchy, ak hrozí kontakt so skrytými káblami.

Ako určiť čas nárazov pre skrutkovanie?

Potrebný čas nárazov závisí od požadovaného momentu. Pozrite si diagramy v návode: pre tvrdé uťahovanie sa maximálny moment dosiahne približne po 10 sekundách na GDS 24. Na overenie skutočného momentu použite momentový kľúč.

Čo robiť, ak sa náradie prehrieva?

Nadmerné zahrievanie môže naznačovať opotrebovanie úderového mechanizmu alebo nedostatok mazania. Nechajte náradie vychladnúť. Ak problém pretrváva, kontaktujte servis Bosch. Vyhnite sa zbytočne dlhým časom nárazov.

Aký typ mazania sa odporúča?

Náradie je namazané z výroby. Pri chladnom počasí (pod 0 °C) ho pred použitím nechajte bežať naprázdno približne 3 minúty na zlepšenie mazania. Pre údržbu ho zverte odborníkovi.

Kde nájsť náhradné diely?

Náhradné diely sú dostupné na stránke www.bosch-pt.com. Môžete si ich objednať aj online v obchode s náhradnými dielmi. Pri objednávke uveďte 10-miestne referenčné číslo z typového štítku.

Ako čistiť a udržiavať náradie?

Pred čistením odpojte náradie. Pravidelne čistite vetracie štrbiny suchou kefou. Nepoužívajte chemické prostriedky. Výmenu napájacieho kábla musí vykonať autorizovaný odborník Bosch.

Môžem používať GDS 24 s predlžovacím káblom?

Áno, ale v prípade potreby použite predlžovací kábel vhodný na vonkajšie použitie. Dodržiavajte minimálny prierez vodičov, aby ste predišli poklesu napätia. Uistite sa, že je predlžovací kábel v dobrom stave.

NÁVOD NA OBSLUHU GDS 24 Professional BOSCH

Popis výrobku a výkonu

Bezpečnostné upozornenia

Všeobecné bezpečnostné upozornenia pre elektrické náradie

VÝSTRAHA

Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie

a špecifikácie dodané s týmto elektrickým náradím.

Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo tažké poranenie.

Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapálit' prach alebo výpary.
Nedovol'te det'om a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.

Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Udržiavajte sietovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo pohybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.

86 | Slovenčina

Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým prúdom.
Ak sa nedá vyhnút použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.

Bezpečnost'osôb

▶ Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráníče sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osób.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčt lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste vol'né odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Vol'ný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich častí elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viest'v okamihu k tažkému zraneniu.

Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce. S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu nára- dia.
Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnút alebo vypnút, je nebezpečné a treba ho zverit do opravy odborníkovi.
Než začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negatívne ovplyvnit správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit'. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovat sa a l'ahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú bu-dete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viest’k nebezpečným situáciám.
Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmyklavé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

Servis

Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.

Bezpečnostné pokyny pre skrutkovače

Ak vykonávate prácu, kde sa môže spojovací materiál dostať do kontaktu so skrytou elektroinštaláciou alebo vlastným napájacím káblom, držte elektrické náradie za izolované uchopovacie plochy. Spojovací materiál pri kontakte s fázou môže prepojit odhalené kovové časti náradia s fázou a používatel môže byť zasia-hnutý elektrickým prúdom.

Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobit požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom.
▶ Pri práci ručné elektrické náradie dobre držte. Pri uťa-hovaní a uvoľňovaní skrutiek môžu krátkodobo vznikať veľké reakčné momenty.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknút a môže zapríčinit stratu kontroly nad ručným elektrickým náradím.

Opis výrobku a výkonu

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčinit

úraz elektrickým prúdom, požiar a/alebo tažké poranenia. Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Toto elektrické náradie je v uvedenom rozmerovom rozsahu určené na zaskrutkovávanie a uvolňovanie skrutiek, ako aj na utahovanie a uvolňovanie matíc.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie elektrického náradia na grafickej strane.

(1) Závesné oko
(2) Prídavná rukovát
(3) Závit pre prídavnú rukovat'
(4) Vypínač
(5) Prepínač smeru otáčania
(6) Upínanie nástroja
(7) Pracovný nástroj ^A)
(8) Rukovat (izolovaná úchopová plocha)

A) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.

Technické údaje

Impulzový skrutkovač GDS 24 GDS 30
Vecné číslo		0 601 434 1.. 0 601 435 1..
Menovitý príkon W 800 920
Výkon W 400 500
Vol'nobežné otáčky min	-1	1260 1260
Max. krútiaci moment tvrdý/mäkký skrutkový spoj podľa ISO 5393	Nm 600/300 1000/500
Pravobežný/l'avobežný chod ● ●
∅ skrutiek M24 M30
Upínanie nástroja ■ 3⁄4"	■ 1"
Hmotnosť podľa EPTA-Procedure 01:2014	kg	5,7 7,3
Trieda ochrany		/ /

Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napätiach a vo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje lišit.

Informácia o hlučnosti/vibráciách

		GDS 24 GDS 30
		0 601 434 1..	0 601 435 1..
Hodnoty emisií hluku zistené podľa EN 62841-2-2.
Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky
Hladina akustického tlaku	dB(A)	95	99
Hladina akustického výkonu	dB(A)	106	110
Neistota K	dB	3	3
Noste prostriedky na ochranu sluchu!

GDS 24 GDS 30

Celkové hodnoty vibrácií a _h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN 62841-2-2:

Ut'ahovanie skrutiek a matíc do maximálnej vel'kosti:

a_h	m/s2	8	13
K	m/s2	1,5	2

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná podľa normovaného meracieho postupu a môže sa použit na vzájomné porovnávanie elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.

Uvedená úroveň vibrácií reprezentuje hlavné spôsoby použitia elektrického náradia. Avšak v takých prípadoch, ked' sa toto ručné elektrické náradie použije na iné druhy použitia, s odlišnými pracovnými nástrojmi alebo sa podrobuje nedostatočnej údržbe, môže sa úroveň vibrácií od týchto hodnôt odlišovať. To môže výrazne zvýšit zaťaženie vibráciami počas celej pracovnej zmeny.

Na presný odhad zaťaženia vibráciami by sa mali zohl’adniť aj doby, počas ktorých je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže výrazne znížit zaťaženie vibráciami počas celej pracovnej doby.

Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite d'alšie bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.

Montáž

Výmena nástroja

Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.

▶ Pri vkladaní pracovného nástroja dávajte pozor na to, aby spol'ahlivo sedel v upínacom mechanizme. Ak by pracovný nástroj nebol pevne spojený s upínacím mechanizmom, mohol by sa uvoľniť a už by sa stal nekontrolovatel'ným.

Pracovný nástroj (7) nasuňte na štvorhran upínacieho mechanizmu (6).

Prevádzka

Spôsob činnosti

Upínanie nástroja (6) s vkladacím nástrojom je poháňané elektromotorom cez prevodovku a impulzový mechanizmus. Činnosť sa člení na dve fázy:

skrutkovanie a ut'ahovanie (príklepový mechanizmus v akcii).

Impulzový mechanizmus začína pracovať v okamihu, ked’je skrutkové spojenie doskrutkované, a tým sa motor viac zaťaží. Impulzový mechanizmus pritom premieňa silu motora na rovnomerné otočné impulzy. Pri uvoľňovaní skrutiek a matíc sa tento pracovný úkon vykonáva v opačnom poradí.

Uvedenie do prevádzky

Dodržte napätie siete! Napätie zdroja elektrického průdu sa musí zhodovat's údajmi na typovom štítku elektrického náradia. Elektrické náradie označené pre napätie 230 V sa môže prevádzkovat' aj s napätím 220 V.

Nastavenie smeru otáčania

▶ Prepínač smeru otáčania (5) aktivujte len na zastavenom elektrickom náradí.

Prepínačom smeru otáčania (5) môžete menit smer otáčania elektrického náradia.

Pravobežný chod: Posuňte prepínač smeru otáčania (5) až na doraz nadol (R).

L'avobežný chod: Posuňte prepínač smeru otáčania (5) až na doraz nahor (L).

Zapínanie/vypínanie

Na uvedenie do prevádzky stlačte vypínač (4) a podržte ho stlačený.

Upozornenia týkajúce sa prác

Pred všetkými prácami na elektrickom náradí vytiahnite sieťovú zástrčku zo zásuvky.

▶ Vaše elektrické náradie používajte iba s prídavnou ru- koväťou (2).

▶ Na skrutku/maticu prikladajte ručné elektrické náradie iba vo vypnutom stave. Otáčajúce sa pracovné nástroje by sa mohli zošmyknút.

Krútiaci moment je závislý od doby trvania impulzov. Maximálny dosiahnutý krútiaci moment vyplýva zo súčtu všetkých jednotlivých krútiacích momentov dosiahnutých impulzmi. Maximálny krútiaci moment sa dosiahne po trvaní uťahovacích impulzov v trvaní 6 – 10 sekúnd. Po tejto dobe sa už uťahovací moment zvyšuje iba minimálne.

Avšak teplota telesa prevodovky sa badateľne zvýši.

Upozornenie: Následkami nadmerného zahrievania je vysoké opotrebovanie všetkých častí impulzového mechanizmu a vysoká spotreba maziva.

Dobu trvania uťahovacích impulzov treba zistiť pre každý požadovaný uťahovací moment. Skutočne dosiahnutý uťahovací moment treba v každom prípade zistovať pomocou momentového klúča.

Skrutkové spojenia s tvrdým, pružným alebo s mäkkým podkladom

Ako odmeriate krútiace momenty dosiahnuté pri skúške a nanesiete ich do grafu, dostanete krivku priebehu krútiacich momentov. Výška krivky zodpovedá maximálne

dosiahnutelnému krútiacemu momentu, strmost krivky ukazuje, za aký čas ho možno dosiahnut.

Priebeh krútiaceho momentu závisí od nasledujúcich faktorov:

• pevnost skrutiek/matic
• druh podložky/podkladu (okrúhla podložka, tanierová pružina, tesnenie)
• pevnost zoskrutkovávaného materiálu
• pomery mastenia skrutkového spoja

Z toho potom vyplývajú nasledujúce prípady použitia:

• Tvrdé spojenie je dané pri skrutkových spojoch kovu na kov s použitím podložiek. Maximálny krútiaci moment sa dosiahne po relatívne krátkom čase rotačných impulzov (strmý priebeh charakteristiky). Zbytočne dlhá doba impulzového uťahovania iba poškodzuje náradie.
• Pružné spojenie je dané pri skrutkových spojoch kovu na kov, avšak s použitím pružných podložiek, tanierových podložiek, svorníkov alebo skrutiek/matíc s kónickým sedlom, ako aj pri použití predlžovacích prvkov.
• Mäkké spojenie je dané pri skrutkových spojeniach napr. kovu na drevo, alebo pri použití olovených alebo fibrových podložiek ako podkladu.

Pri pružných, resp. mäkkých spojeniach je maximálny uťahovací moment menší ako pri tvrdom spojení. Takisto je na dosiahnutie rovnakého uťahovacieho momentu potrebná dlhšia doba impulzového uťahovania.

Zistenie doby rázového utahovania

Na grafoch (príklady) je zobrazený uťahovací moment [Nm] v závislosti od dĺžky trvania rázov [s]:
① pre tvrdý spoj
② pre mäkký spoj.
Uvedené údaje sú stredné hodnoty a podľa prípadu použitia sa odlišujú. Skutočne dosiahnutý uťahovací moment treba v každom prípade skontrolovať pomocou momentového klúča.

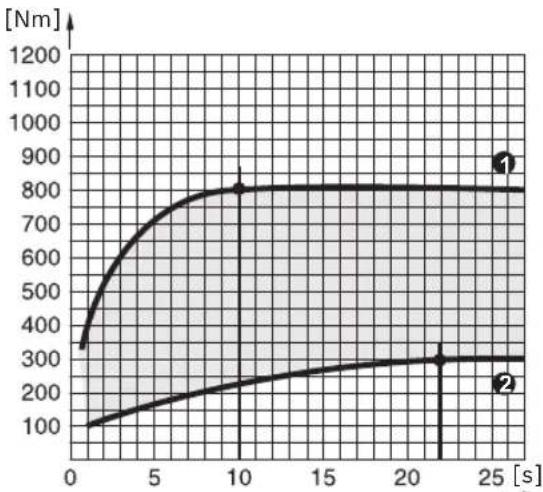

Graf pre GDS 24

Maximálny utahovací moment sa dosiahne:

• pre tvrdý spoj po cca 10 sekundách rázového utahovania
  – pre mäkký spoj po cca 22 sekundách rázového uťahovania

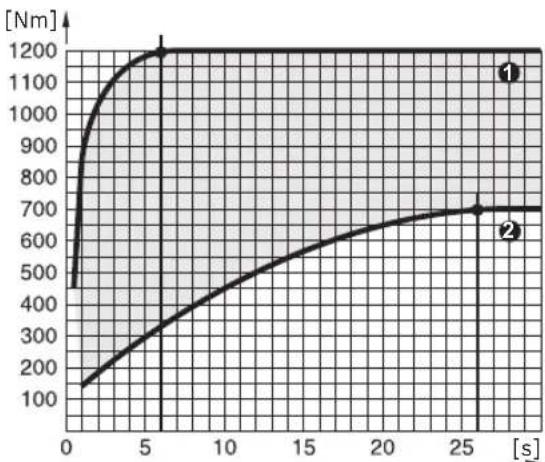

Graf pre GDS 30

Maximálny uťahovací moment sa dosiahne:
- pre tvrdý spoj po cca 6 sekundách rázového utahovania - pre mäkký spoj po cca 26 sekundách rázového utahovania
Orientačné hodnoty pre maximálne uťahovacie momenty bežne predávaných skrutiek môžete nájsť v nasledujúcej tabul’ke.

Orientačné hodnoty na dosiahnutie maximálnych utahovacích momentov skrutiek

Údaje v Nm, vypočítané z plochy jadra skrutky; využitie hranice prietažnosti 90 % (pri súčiniteli trenia _celk = 0,12 ). Skutočne dosiahnutý uťahovací moment treba v každom prípade skontrolovať pomocou momentového klůča.

Triedy pevnosti podl’a normy DIN 267	Štandardné skrutky Skrutky s vysokou pev-nostou
	3.6	4.6	5.6	4.8	6.6	5.8	6.8	6.9	8.8	10.9
M8	6.57	8.7	11	11.6	13.1	14.6	17.5	19.7	23	33
M10	13	17.5	22	23	26	29	35	39	47	65
M12	22.6	30	37.6	40	45	50	60	67	80	113

90 | Magyar

Triedy pevnosti podľa normy DIN 267	Štandardné skrutky Skrutky s vysokou pev-nostou
	3.6	4.6	5.6	4.8	6.6	5.8	6.8	6.9 8.8 10.9 12.9
M14 36 48 60 65 72 79 95 107 130 180 215
M16 55 73 92 98 110 122 147 165 196 275 330
M18 75 101 126 135 151 168 202 227 270 380 450
M20 107 143 178 190 214 238 286 320 385 540 635
M22 145 190 240 255 290 320 385 430 510 715 855
M24	185 245 310 325 370 410 490 455						650	910 1100
M27 275 365 455 480 445 605 725 815 960 1345 1615
M30 370 495 615 650 740 820 990 1100 1300 1830 2200

Príklad pre zistenie doby rázového utahovania (GDS 30)

Skrutka M 24 triedy pevnosti 8.8 = utahovací moment skrutky 650 Nm

Z grafu GDS 30 vyplýva pri uťahovacom momente 650 Nm doba rázového uťahovania 0,8 s (pozri „Graf pre GDS 30“, Stránka 89).

Tipy

Torzné tyče majú stopky s presne kalibrovaným zúženým priemerom. Vďaka tomu obmedzujú krútiaci moment. Torzná tyč sa zaradí medzi impulzový skrutkovač a skrutkovací hrot.

Ako orientačné pravidlo pre používanie platí: jadro závitu skrutky = účinný priemer torznej tyče. Potrebná doba trvania rázového utahovania sa zistuje pomocou praktických skúšok.

Pomocou uholníka (príslušenstvo) môžete zmenit polohu ru- kováte.

Pri teplotách okolo bodu mrazu treba nechat ručné elektrické náradie bežať cca 3 minúty na vol'nobeh, aby sa dosiahol zlepšený mastiaci výkon v elektrickom náradí.

Údržba a servis

Údržba a čistenie

Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku zo zásuvky.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.

Ak je potrebná výmena pripájacieho vedenia, musí ju vykonat Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti.

Zákaznícka služba a poradenstvo ohľadom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch náj-

dete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkol'vek otázok a objednávok náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Likvidácia

Elektrické náradie, príslušenstvo a obaly treba odovzdat na ekologickú recykláciu.

Podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podľa jej transpozície do národného práva sa musí už nepoužitelné elektrické náradie zbierať separovane a odovzdať na ekologickú recykláciu.

Magyar
