Typ produktu	Klucz udarowy (wiertarko-wkrętarka udarowa)
Marka	Bosch
Model	GDS 24 Professional
Referencja	0 601 434 1..
Moc pobierana nominalna	800 W
Moc wyjściowa	400 W
Prędkość obrotowa biegu jałowego	1260 min⁻¹
Maksymalny moment obrotowy (twardy/miękki)	600 Nm / 300 Nm (zgodnie z ISO 5393)
Maksymalna średnica wkręcania	M24
Uchwyt narzędziowy	Kwadrat 3/4"
Waga (wg EPTA)	5.7 kg
Stopień ochrony	II (podwójna izolacja)
Poziom ciśnienia akustycznego	95 dB(A)
Poziom mocy akustycznej	106 dB(A)
Niepewność akustyczna K	3 dB
Drgania (dokręcanie wkrętów maks.)	8 m/s² (niepewność K=1.5 m/s²)
Przełącznik kierunku obrotów	Prawo/lewo (odwracalny)
Dodatkowy uchwyt	Dołączony, montaż na gwintowanej tulei
Zasilanie	230 V (sieciowe, przystosowane do 220 V)
Główne funkcje	Wkręcanie, wykręcanie, dokręcanie/odkręcanie nakrętek z mechanizmem udarowym
Konserwacja i czyszczenie	Odłączyć przed konserwacją; czyścić szczeliny wentylacyjne; powierzyć wymianę kabla profesjonaliście
Bezpieczeństwo	Przeczytać wszystkie instrukcje; używać ŚOI; nie narażać na wilgoć; utrzymywać czystość w miejscu pracy
Części zamienne i naprawialność	Części zamienne dostępne w Bosch; naprawa przez autoryzowany serwis; widok rozłożony na www.bosch-pt.com
Informacje ogólne	Instrukcja obsługi dostępna w kilku językach; dział obsługi klienta Bosch

Często zadawane pytania - GDS 24 Professional BOSCH

Jak uruchomić Bosch GDS 24 Professional?

Aby włączyć, naciśnij przełącznik Włącz/Wyłącz (4) i przytrzymaj go. Aby zatrzymać, zwolnij go. Najpierw wybierz kierunek obrotów za pomocą przełącznika (5) (tylko gdy maszyna jest zatrzymana).

Jaki jest maksymalny moment obrotowy tego klucza udarowego?

Maksymalny moment obrotowy dokręcania wynosi 600 Nm dla twardego dokręcania i 300 Nm dla miękkiego dokręcania zgodnie z normą ISO 5393. Rzeczywisty moment obrotowy zależy od czasu udaru i rodzaju wkręcania.

Jak wymienić akcesorium robocze?

Najpierw odłącz narzędzie. Następnie umieść akcesorium (np. nasadkę) na kwadratowym wrzecionie uchwytu narzędziowego (6). Upewnij się, że jest dobrze zamocowane, aby nie odpadło podczas użytkowania.

Jakie są podstawowe zasady bezpieczeństwa?

Zawsze noś środki ochrony (okulary, rękawice). Nie pracuj w atmosferze wybuchowej. Utrzymuj miejsce pracy czyste i oświetlone. Używaj dodatkowego uchwytu. Trzymaj narzędzie za izolowane powierzchnie, jeśli istnieje ryzyko dotknięcia ukrytego kabla.

Jak określić czas udaru dla wkręcania?

Wymagany czas udaru zależy od pożądanego momentu obrotowego. Sprawdź wykresy w instrukcji: dla twardego dokręcania maksymalny moment obrotowy jest osiągany po około 10 sekundach dla GDS 24. Użyj klucza dynamometrycznego, aby sprawdzić rzeczywisty moment obrotowy.

Co zrobić, jeśli narzędzie się przegrzewa?

Nadmierne nagrzanie może wskazywać na zużycie mechanizmu udarowego lub brak smarowania. Pozostaw narzędzie do ostygnięcia. Jeśli problem utrzymuje się, skontaktuj się z serwisem Bosch. Unikaj niepotrzebnie długiego czasu udaru.

Jaki rodzaj smarowania jest zalecany?

Narzędzie jest nasmarowane fabrycznie. W niskich temperaturach (poniżej 0 °C) przed użyciem uruchom je na biegu jałowym przez około 3 minuty, aby poprawić smarowanie. W celach konserwacyjnych zleć to profesjonaliście.

Gdzie znaleźć części zamienne?

Części zamienne są dostępne na stronie www.bosch-pt.com. Możesz również zamówić online przez sklep z częściami. Przy zamówieniu podaj 10-cyfrowy numer referencyjny z tabliczki znamionowej.

Jak czyścić i konserwować narzędzie?

Przed czyszczeniem odłącz narzędzie. Regularnie czyść szczeliny wentylacyjne suchym pędzelkiem. Nie używaj środków chemicznych. Wymiana przewodu zasilającego musi być wykonana przez autoryzowanego specjalistę Bosch.

Czy mogę używać GDS 24 z przedłużaczem?

Tak, ale używaj przedłużacza przystosowanego do użytku na zewnątrz, jeśli to konieczne. Przestrzegaj minimalnego przekroju przewodów, aby uniknąć spadków napięcia. Upewnij się, że przedłużacz jest w dobrym stanie.

INSTRUKCJA OBSŁUGI GDS 24 Professional BOSCH

pl Instrukcja originalna

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa dotyczące pracy z elektronarzędziami

OSTRZEŻENIE Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami do-

tyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Należy zachować wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilają-

cym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo w miejscu pracy

▶ Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom.
Elektronarzędzi nie należy używać w środowiskach zagrożonym wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pyłów lub oparów.
Podczas użytkowania urządzenia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzędziem.

Bezpieczeństwo elektryczne

Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem.
Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki i lodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.
Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym.
Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani przesuwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym.
Używając elektronarzędzia na świeżym powietrzu, należy upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczonego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.
Jeżeli nie ma innej możliwości, niż użycie elektrona-rzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osób

Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzę-

dziem w stanie zmeczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy może grozić bardzo poważnymi obrażeniami ciała.

Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warunkach pracy obniżają ryzyko obrażeń ciała.
Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesieniem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniazda sieciowego wtyczki włączonego narzędzia, może stać się przyczyną wypadków.
▶ Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione w ruchomych częściach urządzenia, mogą spowodować obrażenia ciała.
▶ Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapanować nad elektronarzędziem w nieprzewidzianych sytuacjach.
Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzymać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.
Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowane. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie zdrowia pyłami.
▶ Nie wolno dopuścić, aby rutyna, nabyta w wyniku częstej pracy elektronarzędziem, zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku spowodować ciężkie obrażenia.

Obsługa i konserwacja elektronarzędzi

▶ Nie należy przeciązać elektronarzędzia. Należy do-
brać odpowiednie elektronarzędzie do wykonywanej
czynności. Odpowiednio dobrane elektronarzędzie wy-
kona pracę lepiej i bezpieczniej, z prędkością, do jakiej
jest przystosowane.
▶ Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione.
▶ Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności

76 | Polski

ogranicza ryzyko niezamierzonego uruchomienia elektro-narzędzia.

Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia w rękach nieprzeszkolonego użytkownika są niebezpieczne.
Elektronarzędzia i osprzęt należy utrzymywać w nie nagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elektronarzędzia. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi.
Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze.
Elektronarzędzi, osprzętu, narzędzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wykonywanej pracy. Wykorzystywanie elektronarzędzi do celów niezgodnych z ich przeznaczeniem jest niebezpieczne.
Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste i niezabrudzone olejem ani smarem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

Serwis

Prace serwisowe przy elektronarzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia.

Wskazówki dotyczące bezpieczeństwa pracy z wkrętarkami

Podczas wykonywania prac, przy których element mocujący mógłby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie. Kontakt z przewodem elektrycznym pod napięciem może spowodować przekazanie napięcia na nieizolowane części metalowe elektronarzędzia, grożąc porażeniem prądem elektrycznym.
▶ Należy używać odpowiednich detektorów w celu zlo-kalizowania instalacji lub zwrócić się o pomoc do lo-

Dane techniczne

Klucz udarowy GDS 24 GDS 30

Numer katalogowy

kalnego dostawcy usługi. Kontakt z przewodami znajdu- jącymi się pod napięciem może doprowadzić do powsta- nia pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe lub może spowodować porażenie elektryczne.

Elektronarzędzie należy mocno trzymać. Podczas dokręcania i odkręcania wkrętów i śrub mogą okresowo wystąpić wysokie momenty reakcji.
Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.
Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nie-przestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub

poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie przeznaczone jest do wkręcania i wykręcania śrub, jak również do dokręcania i odkręcania nakrętek w podanym zakresie wymiarów i parametrów roboczych.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.

(1) Uchwyt do zawieszenia
(2) Rękojeść dodatkowa
(3) Gniazdo gwintowane do zamocowania uchwytu dodatkowego
(4) Włącznik/wyłącznik
(5) Przełącznik kierunku obrotów
(6) Uchwyt narzędziowy
(7) Narzędzie robocze ^A)
(8) Rękojeść (powierzchnia izolowana)

A) Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Polski|77

Klucz udarowy GDS 24 GDS 30
Moc nominalna W 800 920
Moc wyjściowa W 400 500
Prędkość obrotowa bez obciążenia min	1	1260 1260
Maks. moment obrotowy, wkręcanie twarde/miękkie wg ISO 5393	Nm 600/300 1000/500
Obroty w prawo/lewo ● ●
∅ śrub M24 M30
Uchwyt narzędziowy ■ 3⁄4" ■ 1"
Waga zgodnie z EPTA-Procedure 01:2014 kg	5,7	7,3
Klasa ochrony	☐/II	☐/II

Dane obowiązują dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku specjalnych wersji produktu sprzedawanych w niektórych krajach dane te mogą się różnić.

Informacje o emisji hałasu i drgań

	GDS 24 GDS 30
		0 601 434 1..	0 601 435 1..
Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN 62841-2-2.
Określony wg skali A typowy poziom hałasu emitowanego przez elektronarzędzie wynosi
poziom ciśnienia akustycznego	dB(A)	95	99
poziom mocy akustycznej	dB(A)	106	110
Niepewność pomiaru K	dB	3	3
Stosować środki ochrony słuchu!
Wartości łączne drgań ah (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z EN 62841-2-2:
Dokręcanie śrub i nakrętek o maksymalnie dopuszczalnej wielkości:
ah	m/s2	8	13
K	m/s2	1,5	2

Podany w niniejszej instrukcji poziom emisji hałasu został zmierzony zgodnie z określoną normą procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędzia mi roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę osoby obsługującej przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy.

Montaż

Wymiana narzędzi roboczych

▶ Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda.
▶ Mocując narzędzie robocze, należy zwrócić uwagę na prawidłowe i bezpieczne jego osadzenie na uchwycie narzędziowym. Zbyt luźne osadzenie narzędzia roboczego w uchwycie narzędziowym może spowodować jego zsunięcie się i utratę kontroli nad narzędziem.

Założyć narzędzie robocze (7) na trzpień czworokątny uchwytu narzędziowego (6).

Praca

Sposób działania

Uchwyt narzędziowy (6) wraz z narzędziem roboczym napędzany jest przez silnik elektryczny za pośrednictwem przekładni i mechanizmu udarowego.

78 | Polski

Proces pracy jest podzielony na dwie fazy:

wkręcanie i dokręcanie (z wykorzystaniem mechanizmu udarowego).

Uruchomienie mechanizmu udarowego wywoływane jest za trzymaniem śruby, stanowiącym obciążenie dla silnika. Mechanizm udarowy zamienia w ten sposób siłę silnika w równomierne udary obrotowe. Przy wykręcaniu nakrętek proces ten przebiega w odwrotnej kolejności.

Uruchamianie

Należy zwrócić uwagę na napięcie sieciowe! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia. Elektronarzędzia przeznaczone do pracy pod napięciem 230 V można przyłączać również do sieci 220 V.

Ustawianie kierunku obrotów

▶ Przełącznik kierunku obrotów (5) wolno przestawiać wyłącznie przy wyłączonym elektronarzędziu.

Za pomocą przełącznika kierunku obrotów (5) można zmienić kierunek obrotów elektronarzędzia.

Obroty w prawo: Przestawić przełącznik kierunku obrotów (5) do oporu w dół (R).

Obroty w lewo: Przestawić przełącznik kierunku obrotów (5) aż do oporu w górę (L).

Włączanie/wyłączanie

Aby uruchomić elektronarzędzie, należy nacisnąć włącznik/wyłącznik (4) i przytrzymać go w tej pozycji.

Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik (4).

Wskazówki dotyczące pracy

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda.
Elektronarzędzia należy używać wyłącznie z zamontowaną rękojeścią dodatkową (2).
▶ Nie wolno przykładać włączonego elektronarzędzia do nakrętki/śruby. Obracające się narzędzia robocze mogą ześlizgnąć się z nakrętki lub z łba śruby.

Moment obrotowy jest uzależniony od czasu trwania udaru. Maksymalny osiągnięty moment obrotowy wynika ze wszystkich osiągniętych przez ruchy udarowe pojedynczych momentów obrotowych. Maksymalny moment obrotowy może zostać osiągnięty po udarze trwającym 6–10 sekund. Po tym czasie moment dokręcania podwyższa się już tylko minimalnie.

Obudowa przekładni ogrzewa się za to w sposób wyczuwalny.

Wskazówka: Efektem nadmiernego ogrzania jest zwiększone zużycie wszystkich części mechanizmu udarowego i podwyższone zapotrzebowanie na środki smarne.

Czas trwania udaru należy ustalić oddzielnie dla każdego wymaganego momentu obrotowego dokręcania. Rzeczywiście osiągnięty moment obrotowy dokręcania należy stale kontrolować za pomocą klucza dynamometrycznego.

Połączenia śrubowe twarde, sprężynujące lub miękkie

Momenty obrotowe, osiągnięte w jednym cyklu udarów i zmierzone podczas próbnego wkręcania, należy nanieść na diagram, aby otrzymać krzywą przebiegu momentu obrotowego. Wysokość krzywej odpowiada maksymalnemu momentowi obrotowemu, a jej nachylenie odpowiada czasowi, w jakim zostanie on osiągnięty.

Przebieg momentu obrotowego zależny jest od następujących czynników:

Wytrzymałość śrub/nakrętek

• Rodzaj podłoża (podkładka, sprężyna talerzowa, uszczelka)
• Wytrzymałość materiału przeznaczonego do wkręcania
  – Ilość/rodzaj smaru na połączeniu śrubowym

Zgodnie z powyższym rozróżnić można następujące rodzaje zastosowań:

• Wkręcanie twarde ma miejsce w przypadku łączenia metalu z metalem przy użyciu podkładek. Po stosunkowo krótkim czasie udaru osiągany jest maksymalny moment obrotowy (stromy przebieg krzywej charakterystycznej). Zbyt długi czas udaru szkodzi tylko maszynie.
• Wkręcanie sprężynujące ma miejsce, gdy łączony jest metal z metalem, jednak przy użyciu podkładek sprężystych, sprężyn talerzowych, rozpórek lub śrub/nakrętek z gniazdem stożkowym, a także przy zastosowaniu przedłużek.
• Wkręcanie miękkie ma miejsce w przypadku łączenia np. metalu z drewnem lub w przypadku podłożenia podkładki ołowiowej lub z włókniny.

W przypadku wkręcania sprężynującego lub miękkiego maksymalny moment obrotowy dokręcania jest niższy niż w przypadku wkręcania twardego. Konieczny jest też zdecydowanie dłuższy czas udaru.

Ustalanie czasu trwania udaru

Na wykresach (przykłady) pokazano moment obrotowy dokręcania śruby [Nm] w zależności od czasu trwania udaru [s]:

① dla wkręcania twardego

② dla wkręcania miękkiego.

Podane wartości są wartościami średnimi i różnią się w zależności od rodzaju zastosowania. Konieczna jest stała kontrola momentu dokręcania za pomocą klucza dynamometrycznego.

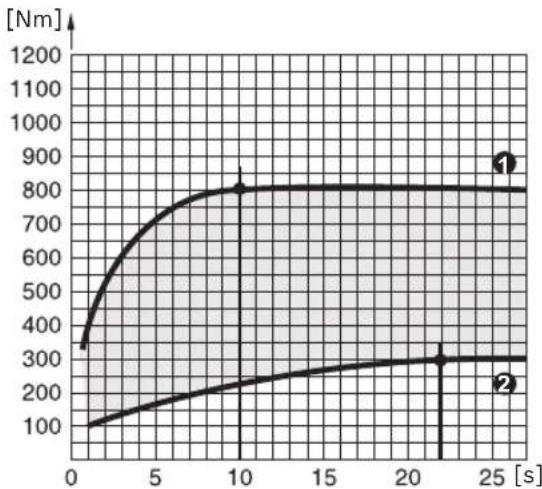

Wykres dla GDS 24

Polski | 79

Osiągnięcie najwyższego momentu obrotowego następuje:
– dla wkręcania twardego po ok. 10 sekundach trwania udaru
- dla wkręcania miękkiego po ok. 22 sekundach trwania udaru

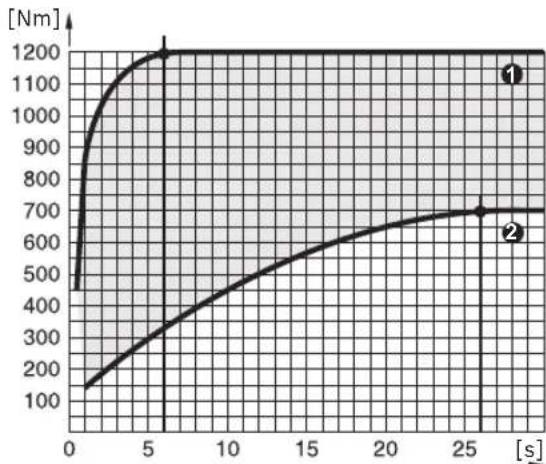

Wykres dla GDS 30

Osiągnięcie najwyższego momentu obrotowego następuje:
– dla wkręcania twardego po ok. 6 sekundach trwania udaru
– dla wkręcania miękkiego po ok. 26 sekundach trwania udaru
Wartości maksymalne momentu obrotowego dokręcania śrub dostępnych w handlu wyszczególnione zostały w poniższej tabelce.

Wartości orientacyjne maksymalnego momentu dokręcania

Wartości podane w Nm, obliczone z pola przekroju śruby; wykorzystanie granicy plastyczności w 90 % (przy współczynniku tarcia _tot.=0,12 ). Konieczna jest stała kontrola momentu dokręcania za pomocą klucza dynamometrycznego.

Klasy wytrzymało-ści wg DIN 267	Śruby standardowe Śruby o wysokiej wytrzy-małości na rozciąganie
	3.6	4.6	5.6	4.8	6.6	5.8	6.8	6.9 8.8 10.9 12.9
M8 6.57 8.7 11 11.6	13.1	14.6	17.5	19.7	23	33	39
M10 13 17.5 22 23	26	29	35	39	47	65	78
M12 22.6 30 37.6	40	45	50	60	67	80	113	135
M14 36 48 60 65	72	79	95	107	130	180	215
M16 55 73 92 98	110	122	147	165	196	275	330
M18 75 101 126	135	151	168	202	227	270	380	450
M20 107 143 178	190	214	238	286	320	385	540	635
M22 145 190 240	255	290	320	385	430	510	715	855
M24	185	245	310	325	370	410	490	455
M27 275 365 455	480	445	605	725	815	960	1345	1615
M30 370 495 615	650	740	820	990	1100	1300	1830	2200

Przykład ustalania czasu trwania udaru (GDS 30)

Śruba M 24 o klasie wytrzymałości 8.8 = moment obrotowy dokręcania śruby 650 Nm

Na wykresie dla GDS 30 dla momentu obrotowego 650 Nm czas trwania udaru wynosi 0,8 s (zob. „Wykres dla GDS 30“, Strona 79).

Wskazówki

Średnica trzpienia drążków skrętnych jest dokładnie wykali-browana i zmniejszona. Dzięki temu mają one działanie ograniczające moment obrotowy. Drążek skrętny należy włożyć między wkrętarkę udarową a końcówkę wkręcającą.

Żelazna reguła dla tego rodzaju pracy to: średnica rdzenia śruby = średnica czynna drążka skrętnego. Optymalny czas trwania udaru można ustalić za pomocą próbnych wkręceń.

W punkcie ciężkości elektronarzędzia umieszczony został uchwyt do zawieszenia (1), na którym można je zawiesić.

Za pomocą specjalnej kątnicy (osprzęt) można zmienić pozycję rękojeści.

W przypadku temperatur poniżej temperatury zamarzania elektronarzędzie należy uruchomić na ok. 3 minuty na biegu jałowym, co zwiększy wydajność smarowania elektronarzędzia.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda.
▶ Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę.

Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją firmie Bosch lub autoryzowanemu serwisowi elektronarzędzi Bosch, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa.

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154440

E-Mail: [e-mail]

www.bosch-pt.pl

Utylizacja odpadów

Elektronarzędzia, osprzęt i opakowanie należy doprowadzić do powtórnego przetworzenia zgodnie z obowiązującymi przepisami ochrony środowiska.

Nie wolno wyrzucać elektronarzędzi razem z odpadami z gospodarstwa domowego!

Tylko dla krajów UE:

Zgodnie z dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego, niezdatne do użytku elektronarzędzia należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnie z obowiązującymi przepisami ochrony środowiska.

Čeština
