Produkto tipas	Bluetooth mažos energijos modulis
Prekės ženklas	Bosch
Modelis	GCY 42 Professional
Kategorija	Gręžtuvas-suktuvas
Matmenys	7 x 30 x 30 mm
Svoris	0,01 kg
Maitinimas	Ličio monetinė baterija CR2032, 3 V
Baterijos tarnavimo laikas	Apie 24 mėnesiai
Belaidė technologija	Bluetooth 4.2 (mažos energijos)
Maksimalus atstumas	30 m
Dažnių diapazonas	2402 – 2480 MHz
Išėjimo galia	< 1 mW
Darbinė temperatūra	-10 °C iki +40 °C
Laikymo temperatūra	-20 °C iki +70 °C
Suderinamumas	Android 5.1+ / iOS 10+
Pagrindinės funkcijos	Personalizavimas, būklės tikrinimas, duomenų perdavimas, vietovės nustatymas
Mobili programėlė	Bosch Toolbox, TrackMyTools
Valymas	Šepetėlis, nenaudoti tirpiklių ar ploviklių
Saugumas	Monetinė baterija: nepraryti, nelaikyti prie karščio, neįkrauti
Taisomumas	Bosch garantinis aptarnavimas, atsarginės dalys prieinamos
Bendra informacija	Nuoroda: 1 600 A01 3WF

Dažnai užduodami klausimai - GCY 42 Professional BOSCH

Kaip įdėti monetinę bateriją į GCY 42 modulį?

Atidarykite modulio dangtelį atsuktuvu ar moneta. Įdėkite CR2032 bateriją teigiamu poliu į viršų. Uždarykite dangtelį. Įjunkite įrankio įjungimo/išjungimo jungiklį, kad inicijuotumėte modulį.

Ką daryti prarijus monetinę bateriją?

Prarijus monetinę bateriją, nedelsiant kreipkitės į gydytoją. Monetinės baterijos gali sukelti sunkių nudegimų per 2 valandas. Laikykite baterijas vaikams nepasiekiamoje vietoje.

Kaip prijungti modulį prie Bosch Toolbox programėlės?

Įdiekite Bosch Toolbox programėlę iš Apple App Store arba Google Play Store. Atidarykite programėlę, eikite į My-Tools poskyrį ir sekite instrukcijas, kad prijungtumėte įrankį su GCY 42.

Koks yra Bluetooth atstumas?

Didžiausias atstumas yra 30 m atvirame lauke. Uždaroje patalpoje ar per metalinius barjerus atstumas gali labai sumažėti.

Kaip pakeisti bateriją?

Nuimkite modulio dangtelį. Pirštais išimkite panaudotą bateriją. Įdėkite naują CR2032 bateriją (teigiamas polius į viršų). Uždarykite dangtelį. Mobili programėlė įspės, kai baterija bus silpna.

Kaip išvalyti modulį?

Naudokite šepetėlį nešvarumams pašalinti. Nenaudokite ploviklių ar tirpiklių.

Modulis neprisijungia, ką patikrinti?

Patikrinkite atstumą (ne per didelį), bateriją (silpna ar panaudota), ir išjunkite/įjunkite mobilaus įrenginio Bluetooth. Jei problema išlieka, pakeiskite bateriją.

Ar galiu naudoti modulį lėktuve?

Laikykitės vietinių naudojimo apribojimų dėl radijo sąsajų. Lėktuvuose ar ligoninėse, jei reikia, išjunkite Bluetooth.

Kaip išimti modulį iš elektrinio įrankio?

Apverskite įrankį, kad palengvintumėte išėmimą. Nespauskite ir nenaudokite aštrių ar pjaunančių daiktų. Išsaugokite pateiktą netikrą modulį, jei reikėtų jį pakeisti.

Kur rasti garantinį aptarnavimą Prancūzijoje?

Susisiekite su Bosch Outillage Electroportatif klientų aptarnavimo tarnyba telefonu 0811 360122 (vietinio skambučio kaina) arba el. paštu [e-mail]. Dėl atsarginių dalių užsisakykite internetu www.bosch-pt.fr.

NAUDOJIMO INSTRUKCIJA GCY 42 Professional BOSCH

Lietuvių k. ......Puslapis 380

한국어 392

404 عربي

420 صفحه آفارسی

CE....

4

1 609 92A 4BA | (11.06.2018) Bosch Power Tools

Norint dirbti su GCY 42 nepavojingai ir saugiai, būtina perskaityti visus nurodymus ir jų laikytis. Išsaugokite šiuos nurodymus ir atiduokite juos kartu su GCY 42, jei jį ar elektrinį įrankį, kuriame jis įmontuotas, perduodate kitam savininkui.

Naudokite tik šioje naudojimo instrukcijoje nurodytas baterijas. Nenaudokite kitokių apvaliųjų baterijų ir kitokio energijos šaltinio.
Keisdami baterijas laikykitės baterijų keitimo reikalavimų. Iškyla sprogimo pavojus.
- Atkreipkite dėmesį, kad Bluetooth® modulis eksploatuojamas su tabletės formos elementu.
Tabletės formos elementų niekada neprarykite.Prarijus

Lietuvių k. | 381

tabletės formos elementą, per 2 valandas gali atsirasti sunkių ir net mirtinų vidinių išdeginimų.

Užtikrinkite, kad tabletės formos elementas nepatektų į rankas vaikams. Jei kyla įtarimas, kad tabletės formos elementas buvo prarytas arba įstumtas į kitą kūno angą, nedelsdami kreipkitės į gydytoją.

Nebenaudokite „Bluetooth®“ modulio, jei neužsidaro dang- telis, išimkite tabletės formos elementą ir atiduokite modulį remontuoti.
▶ Tabletės formos elemento nebandykite vėl įkrauti ir nesujunkite jo trumpuoju būdu. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus.
Išsikrovusius tabletės formos elementus išimkite ir pašalinkite laikydamiesi reikalavimų. Išsikrove tabletės formos elementai gali tapti nesandarūs ir dėl to gali pažeisti gaminį ir sužaloti asmenis.
Ženklu GCY 42 pažymėtą daiktą saugokite nuo karščio ir ugnies. Dėl tiesioginių saulės spindulių, aukštos temperatūros (> 70 °C) ir ugnies elementai gali tapti nesandarūs, sprogti, užsidegti ir sukelti sužalojimus.

382 | Lietuvių k.

▶ Tabletės formos elemento nepažeiskite ir jo neišardy-kite. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus.
▶ Pažeistą tabletės formos elementą saugokite nuo kontakto su vandeniu. Išsiliejantis litis su vandeniu gali sukurti vandenilį ir sukelti gaisrą, sprogimą arba sužaloti.
Bluetooth® „Low Energy Module GCY 42“ yra su radijo sāsaja. Būtina laikytis vietinių eksploatavimo apribojimų, pvz., lėktuvuose ar ligoninėse.
Bluetooth® „Low Energy Module GCY 42“ naudokite tik tam skirtuose elektriniuose įrankiuose. Perskaitykite naudojamo elektrinio įrankio naudojimo instrukcija.
▶ Tabletės formos elementų neperkaitinkite ir nemeskite jų i ugni. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus.

Gaminio ir savybių aprašas

Bluetooth® žodinis prekės ženklas, o taip pat vaizdinis prekės ženklas (logotipas), yra registruoti prekių ženklai ir „Bluetooth SIG, Inc.“ nuosavybė. „Robert Bosch Power Tools GmbH“ šiuos žodinį ir vaizdinį prekės ženklus naudoja pagal licenciją.

1 609 92A 4BA | (11.06.2018) Bosch Power Tools

Lietuvių k. | 383

Naudojimas pagal paskirti

Bluetooth® „Low Energy Module GCY 42“ leidžia pritaikyti elektrinį įrankį ir atlikti jo būsenos patikrą bei perduoti nustatymus ir duomenis, remiantis Bluetooth® radijo technologija. Duomenų perdavimą naudotojas turi patvirtinti.

Informacijos apie siūlomas jungiamumo funkcijas rasite programėlėje Bosch Toolbox arba naudojamo elektrinio įrankio naudojimo instrukcijoje.

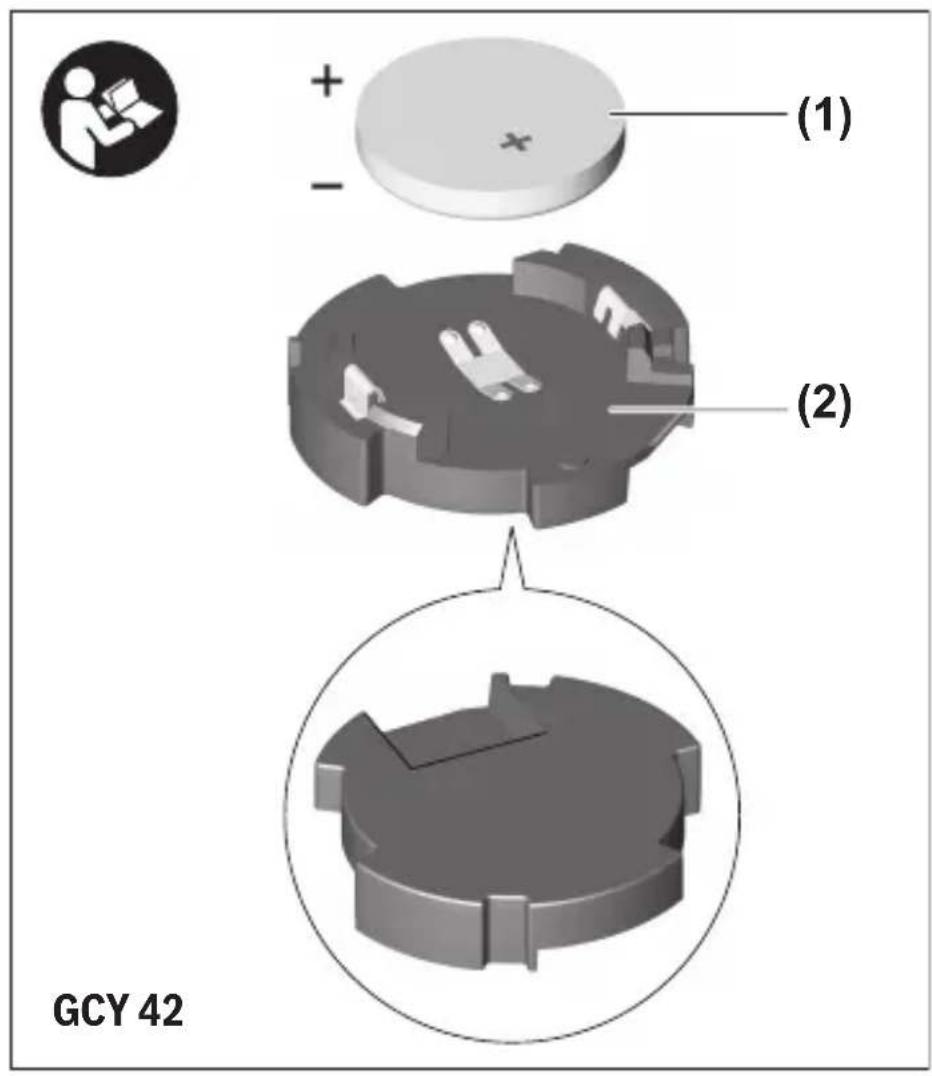

Pavaizduoti prietaiso elementai

Pavaizduotų komponentų numeriai atitinka pateiktos schemos numerius.

(1) Tabletés formos elementas
(2) Bluetooth® „Low Energy Module GCY 42“
(3) Dangtelis ^A)
(4) Dangtelis Bluetooth® „Low Energy Module GCY 42“ ^A)

A) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

384 | Lietuvių k.

Techniniai duomenys

Bluetooth®„Low Energy Module“		GCY 42
Gaminio numeris		1 600 A01 3WF
Darbinė temperatūra -10 °C ... +40 °C
Sandėliavimo tempera-tūra		-20 °C ... +70 °C
Matmenys 7 x 30 x 30 mm
Svoris pagal „EP-TA-Procedure01:2014“		0,01 kg

Duomenų perdavimas

Bluetooth® Bluetooth® 4.2 („Low Energy“)
Signalo veikimo nuotolis	maks. 30 m ^B)
Naudojamas dažnių diapazonas	2402 – 2480 MHz
Išėjimo galia < 1 mW

Elektros energijos tiekimas

1 609 92A 4BA | (11.06.2018) Bosch Power Tools

Lietuvių k. | 385

Bluetooth®„Low Energy Module“	GCY 42
Baterija Apskritas maitinimo elementas(3 V ličio jonų baterija, CR 2032)
Baterijos eksploatavi-mo trukmė apie	24 mėnesiai

A) Mobilieji galiniai prietaisai turi būti tinkami naudoti su „Bluetooth®-Low-Energy“ prietaisais (4.2 versija) ir palaikyti „Generic Access Profile“ (GAP).

B) Veikimo nuotolis, priklausomai nuo išorinių sąlygų, taip pat ir nuo naudojamo imtuvo, gali labai skirtis. Uždarose patalpose ir dėl metalinių barjerų (pvz., sienų, lentynų, lagaminų ir kt.) Bluetooth® veikimo nuotolis gali labai sumažėti.

Būtinos sąlygos sistemai	GCY 42
Mobilusis galinis prietaisas (planšetė, išmanusis telefonas)	„Android 5.1“ (ir aukštesnės versijos)
	„iOS 10“ (ir aukštesnės versijos)

386 | Lietuvių k.

Montavimas ir naudojimas

Elektros energijos tiekimas

Naudodamiesi, pvz., atsuktuvu ar didele moneta, nuo elektrinio įrankio nuimkite Bluetooth® „Low Energy Module GCY 42“ skirtą dangtelį. Naudojant netinkamus daiktus, gali būti pažeista elektronika arba dangtelis.

- Jei nusipirkę ar pakeitę bateriją (1) prietaisą norite jjungti, sekite nurodymus puslapiuose su schemomis. Laikykitės žemiau pateiktų nurodymų.

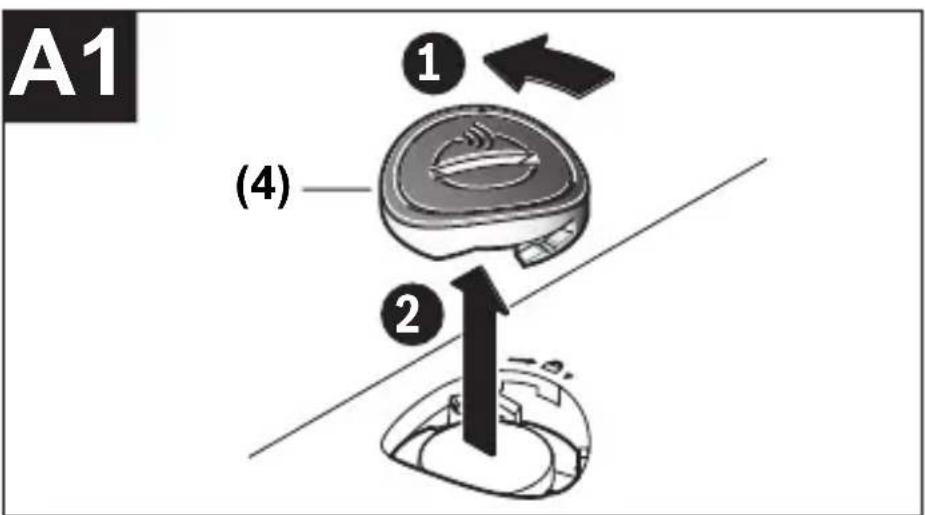

Pirmasis paleidimas eksploatuoti

(žr. A1-A5 pav.)

Nuoroda: saugokite dangtelj (3), skirtą GCY 42. Jei elektrinį įrankį perduodate kitam savininkui be GCY 42, uždėkite dang- telį.

Jdėkite bateriją (1) pliusinį polių nukreipę aukštyn į GCY 42 (2). Baterijos įspausti nebūtina, ji savaime užsifiksuoja. Numatytoje padėtyje ji užsifiksuoja tik uždarant dangtelį.

Norėdami GCY 42 po įdėjimo instaliuoti, paspauskite elektrinio įrankio jjungimo-išjungimo jungiklj.

Lietuvių k. | 387

Baterijos keitimas

(žr. B1–B4 pav.)

Išsieikvojusias baterijas (1) išimkite tik pirštais.

Prieš visiškai išsieikvojant baterijai, programoje parodomas įspėjimas.

GCY 42 išėmimas

(žr. C1-C2 pav.)

Išimdami GCY 42 (2) nenaudokite jegos. Nenaudokite smailių ir aštrių įrankių.

Nuoroda: Kad GCY 42 būtų lengviau išimti, elektrinį įrankį galite apversti.

Paruošimas naudoti

Kai tik jdedama baterija (1) ir paspaudžiamas elektrinio įrankio įjungimo-išjungimo jungiklis, GCY 42 pradeda nuolat siųsti signalą. Bluetooth® signalas nutraukiamas tik tada, kai išsieikvoja, pažeidžiama arba išimama baterija.

Išsamesnės informacijos rasite Bosch programoje.

388 | Lietuvių k.

Programos ïdiegimas ir priderinimas

Norėdami naudoti GCY 42, pirmiausia turite įdiegti programėlę Bosch Toolbox.

– Iš atitinkamos programų parduotuvės („Apple App Store“, „Google Play Store“) parsisiųskite programėlę Bosch Toolbox.

Nuoroda: atitinkamoje „AppStore“ būtina sąlyga yra naudotojo paskyra.

• Tada programoje pasirinkite papunktj MyTools.
  – Jūsų mobiliojo galinio prietaiso ekrane bus parodyti visi kiti žingsniai, kaip elektrinį įrankį sujungti su galiniu prietaisu.

Bosch siūlo specialią programėlę, leidžiančią nustatyti buvimo vietą ir administruoti naudojamus GCY 42 modulius.

- Atidarykite interneto puslapj www.bosch-trackmytools.com ir užsiregistruokite.

Prisiregistravę gausite prieigos duomenis.

– Iš atitinkamos programų parduotuvės („Apple App Store“, „Google Play Store“) parsisiųskite programėlę/tinklalapio taikomają programą TrackMyTools ir prisiregistruokite su savo prieigos duomenimis.

Dabar, naudodamiesi programèle/tinklalapio taikomaja programa, galite jdiegti ir administruoti savo jrangą.

Lietuvių k. | 389

Nuoroda: atitinkamoje „AppStore“ būtina sąlyga yra naudotojo paskyra.

Nuoroda: Pirmiausia peržiūrėkite visą programos mokomają medžiagą. Tada įgysite aiškesnį suvokimą apie prijungimo operaciją ir jungiamumo funkcijų naudojimą.

Duomenų perdavimas Bluetooth®

GCY 42 turi reguliarų siuntimo intervalą. Priklausomai nuo aplinkos, kol bus atpažintas GCY 42, gali prireikti kelių siuntimo intervalų. Jei GCY 42 nebūtų atpažintas, patikrinkite šiuos pusnktus:

– Gal per didelis atstumas iki mobiliojo galinio prietaiso? Sumažinkite atstumą tarp mobiliojo galinio prietaiso ir GCY 42.
– Gal per daug išsieikvojusi arba tuščia baterija? Pakeiskite bateriją.
- Savo mobiliajame galiniame prietaise išjunkite Bluetooth® ir vėl jjunkite. Patikrinkite, ar GCY 42 buvo atpažintas.

390 | Lietuvių k.

Priežiūra ir servisas

Priežiūra ir valymas

Teptuku pašalinkite nešvarumus. Nenaudokite valymo priemonių ir tirpiklių.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

İrankių remontas: [phone]

1 609 92A 4BA | (11.06.2018) Bosch Power Tools

Lietuvių k. | 391

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

GCY 42 modulis, papildoma jranga ir pakuotės turi būti utilizuojami aplinkai nekenksmingu būdu.

Nemeskite elektroninių konstrukcinių dalių ir baterijų į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai ar baterijos turi būti surenka-mi atskirai ir perdirbami aplinkai nekenksmingu būdu.
