Produkto tipas	Akumuliatoriaus adapteris šildomam drabužiui ir USB įkrovimui
Prekės ženklas	Bosch
Modelis	GAA 12V-21 Professional
Įėjimo įtampa	10,8 – 12 V (Ličio jonų akumuliatorius)
USB išėjimo įtampa	5 V
USB išėjimo srovė (maks.)	2,1 A
Šildymo elemento išėjimo įtampa	12 V
Šildymo elemento išėjimo srovė (maks.)	1,2 A
USB jungties tipas	Type A
Maks. USB kabelio ilgis	1,5 m
Įkrovimo temperatūra	0 °C … +45 °C
Veikimo temperatūra	−20 °C … +50 °C
Suderinami akumuliatoriai	GBA 10,8V…, GBA 12V…
Rekomenduojami įkrovikliai	GAL 12…, GAX 18…
Diržo segtukas	Taip
Pagrindinės funkcijos	Šildomo drabužio maitinimas, USB prietaisų įkrovimas
Priežiūra ir valymas	Valyti sausa šluoste; nenaudoti skysčių
Saugumas	Apsauga nuo trumpojo jungimo, perkrovos ir ekstremalių temperatūrų
Atsarginės dalys ir remonto galimybės	Atsarginės dalys prieinamos www.bosch-pt.com; remontą atlieka Bosch techninės priežiūros centras
Svoris (apytikslis)	Maždaug 150 g
Matmenys (apytiksliai)	Maždaug 120 x 60 x 40 mm

Dažnai užduodami klausimai - GAA 12V-21 Professional BOSCH

Kaip įdėti akumuliatorių į adapterį?

Įstumkite akumuliatorių į adapterį iki galo. Nespauskite jėga, akumuliatorius telpa tik vienoje padėtyje.

Kaip išimti akumuliatorių?

Paspauskite akumuliatoriaus atleidimo mygtukus ir ištraukite jį iš adapterio.

Kaip įkrauti USB prietaisą naudojant adapterį?

Prijunkite savo prietaiso įkrovimo kabelį prie adapterio USB jungties, tada maždaug 3 sekundes paspauskite įjungimo mygtuką.

Mano drabužio šildymo elementas nešildo, ką daryti?

Patikrinkite, ar akumuliatorius įkrautas ir ar jungtis tinkamai prijungta prie numatytos jungties.

Prijungtas USB prietaisas neįsikrauna, kodėl?

Įsitikinkite, kad akumuliatorius įkrautas, kabelis tinkamai prijungtas ir įjungimo mygtukas buvo paspaustas 3 sekundes. Kai kurie USB prietaisai gali būti nesuderinami.

Kokius akumuliatorius galiu naudoti su šiuo adapteriu?

Naudokite tik Bosch ličio jonų akumuliatorius, kurių įtampa 10,8 V arba 12 V, iš GBA serijos (pvz., GBA 10,8V… arba GBA 12V…).

Kokie įkrovikliai rekomenduojami?

Rekomenduojami Bosch GAL 12… ir GAX 18… serijų įkrovikliai.

USB jungtis išsijungia automatiškai, ar tai normalu?

Taip, siekiant taupyti energiją, USB jungtis išsijungia po 2 valandų įkrovimo arba per 30 sekundžių po kabelio atjungimo.

Ar galiu naudoti adapterį su šildomu drabužiu?

Taip, prijunkite drabužio jungtį prie numatytos jungties ir įdėkite adapterį į drabužio kišenę.

Kaip išvalyti adapterį?

Valykite sausa šluoste. Nenaudokite skystų priemonių, kurios gali sugadinti prietaisą.

NAUDOJIMO INSTRUKCIJA GAA 12V-21 Professional BOSCH

Lietuvių k. Puslapis 171

176 عربىFacebookة

۱۸۴ فارسی کفحه

GAA 12V-21

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilai- kant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Saugos nuorodos naudojantiems akumuliatorius

▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
Netinkamai naudojant akumuliatorių arba jei akumuliatorius pažeistas, iš jo gali ištekėti degaus skysčio. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis kreipkitės į gydytoja. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
▶ Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti iš prietaiso ištraukto akumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
▶ Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per didelės apkrovos.
- Akumuliatoriui ikrauti naudokite tik gamintojo nurodytą kroviklj. Naudojant kitokio tipo akumuliatoriams skirtą ikroviklj, iškyla gaisro pavojus.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalai-kio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

172 | Lietuvių k.

Nestatykite akumuliatoriaus į akumuliatoriaus adapterį, jei nulūže arba pažeisti atblokavimo mygtukai. Akumuliatorius veikimo metu gali iškristi.
▶ Susidėvėję akumuliatoriai turi būti ekologiškai utilizuojami. Tuo tikslu laikykitės skyriuose „Transportavimas“ ir „Šalinimas“ pateiktų reikalavimų.

Gaminio ir savybių aprašas

Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Akumuliatoriaus adapteris yra skirtas tam, kad j jj jstatytą Bosch 10,8 V / 12 V ličio jonų akumuliatorių būtų galima naudoti kaip įtampos šaltinį. Naudojant akumuliatoriaus adapterį, įtampą vienu metu galima tiekti į ne daugiau kaip vieną USB prietaisą bei šildomojo darbo drabužio kaitinamąjį elementą.

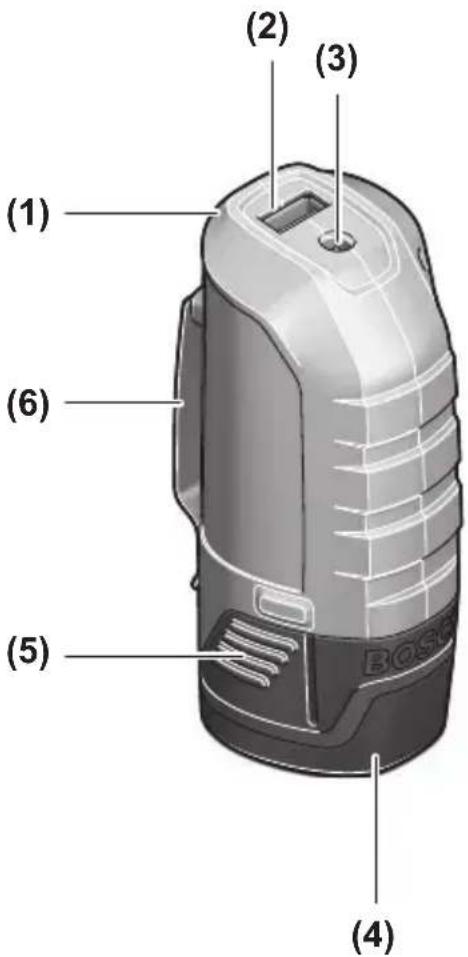

Pavaizduoti įrankio elementai

Pavaizduotų komponentų numeriai atitinka pateiktos schemos numerius.

(1) Akumuliatoriaus adapteris
(2) USB jvoré
(3) Lizdas šildomojo darbo drabužio kaitinamojo elemento jungiamajam kištukui
(4) Akumuliatorius ^A)
(5) Akumuliatoriaus atblokavimo klavišas
(6) Laikiklis tvirtinti prie diržo
(7) USB jungties suaktyvinimo mygtukas
(8) Kištukas

A) Pavaizduoti ar aprašyti priedai i tiekiamą standartini komplektą nejeina. Visą papildomą irangą rasite mūsų papildomos irangos programoje.

Techniniai duomenys

Akumuliatoriaus adapteris GAA 12V-21
Gaminio numeris 1 600 A01 433
USB jungtis Tipas A
- Jkrovimo jtampa V= 5
- Jkrovimo srovė (maks.)A)	A 2,1
Kaitinamojo elemento jungtis Šildomasis darbo drabužis

1 609 92A 53X | (25.04.2019) Bosch Power Tools

Lietuvių k. | 173

Akumuliatoriaus adapteris GAA 12V-21

- Jkrovimo jtampa V= 12
- Jkrovimo srove (maks.) B)	A 1,2
Maks. leidžiamasis USB kabelio ilgis m 1,5
Leidžiamoji aplinkos temperatūra
- jkraunant °C 0...+45
- veikiant C) ir sandėliuojant °C -20...+50
Rekomenduojami akumuliatoriai GBA 10,8V...	GBA 12V...
Rekomenduojami krovikliai GAL 12...	GAX 18...

A) Faktinė jkrovimo srovė priklauso nuo prijungto USB prietaiso.

B) Faktinė jkrovimo srovė priklauso nuo šildomojo darbo drabužio nustatymo.

C) ribota galia, esant temperatūrai <0 °C

Techniniai duomenys nustatyti su tiekiamame komplekte esančiais akumuliatoriais.

Naudojimas

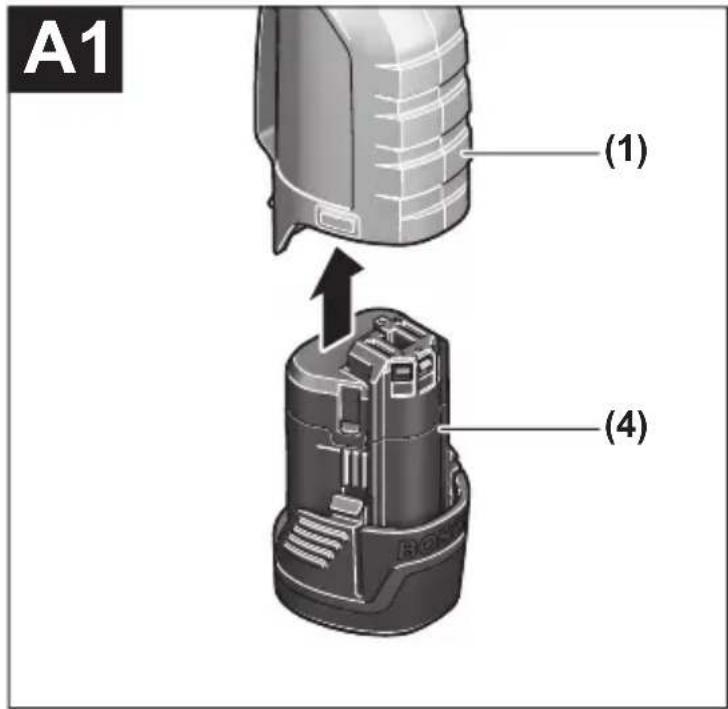

Akumuliatoriaus ïdėjimas ir išėmimas (žr. A1-A2 pav.)

▶ Idėdami akumuliatorių nenaudokite jėgos. Akumuliatorius sukonstruotas taip, kad į akumuliatoriaus adapterį jį būtų galima įstatyti tik tinkama padėtimi.

Norėdami įdėti akumuliatorių (4), stumkite jį iki atramos į akumuliatoriaus adapterį (1). Norėdami akumuliatorių (4) išimti, paspauskite ant akumuliatoriaus esančius atblokavimo mygtukus (5) ir ištraukite jį akumuliatoriaus adapterio (1).

Kaitinamuju elementų prijungimas (žr. B pav.)

J akumuliatoriaus adapterio jvorę (3) jstatykite kištuką (8).

Idėkite akumuliatoriaus adapterį (1) į jam skirtą drabužio kišenę arba naudodamiesi laikikliu, skirtu tvirtinti prie diržo, (6) prikabinkite prie savo diržo.

Išorinių USB prietaisų įkrovimas (žr. C pav.)

Naudodamiesi ant akumuliatoriaus adapterio esančia USB jungtimi, galite pailginti jvairių akumuliatorinių USB prietaisų, pvz., mobiliojo telefono arba MP3 grotuvo, akumuliatorių veikimo laiką. Prijungti galima net ir drabužiui veikiant.

174 | Lietuvių k.

▶ Isitikinkite, kad jūsų išorinį USB prietaisą galima įkrauti, naudojant akumuliatoriaus adapterio USB jungti. Laikykitės skyriuje „Techniniai duomenys“ pateiktų duomenų.

Savo prietaiso jkrovimo laidą sujunkite su akumuliatoriaus adapterio (1) USB įvore (2). Maždaug tris sekundes spauskite suaktyvinimo mygtuką (7). Jkraunamas prijungtas USB prietaisas.

Kad būtų tausojama energija, maždaug po 2 val. USB jungtis automatiškai deaktyvinama. Jei nėra prijungtas įkrovimo kabelis, po 30 sekundžių USB jungtis automatiškai deaktyvinama.

Trikčių šalinimas

Gedimas Šalinimas
Kaitinamasis elementas nešyla. Akumuliatoriaus jkrovimas
	Tinkamai jjunkite kištuką (8)
Nejkraunamas prie USB jungties prijungtas išorinis USB prietaisas.	Jkraukite akumuliatorių.
	Išorinio prietaiso jkrovimo laidą sujunkite su akumuliatoriaus adapterio (2) USB jvo-re (1).
	Maždaug 3 sekundes spauskite suaktyvini-mo mygtuką (7).
	Išorinio USB prietaiso negalima jkrauti, naudojant akumuliatoriaus adapterio USB jungtį (vadovaukitės skyriuje Techniniai duomenys pateiktais duomenimis ^A) ).

A) Kai kurių išorinių USB prietaisų, nors techniniai duomenys ir sutampa, su šiuo akumuliatoriaus adapteriu įkrauti negalima.

Priežiūra ir servisas

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

1 609 92A 53X | (25.04.2019) Bosch Power Tools

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esanti firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

İrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Transportavimas

Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Šalinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai ar baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Pus-lapis 175).
