Tipo di prodotto	Termostato con schermo tattile capacitivo
Marca	Dometic
Modello	CapTouch
Alimentazione	100-120 V~ o 200-260 V~ (a seconda del modello), 50/60 Hz
Consumo	5 VA (standby)
Intervallo di regolazione temperatura	da 4,4 °C a 37,8 °C (da 40 °F a 100 °F)
Precisione del sensore	±0,5 °C (±1 °F)
Modalità operative	Auto, Cool, Heat, Fan Only, Dehumidification (Controllo umidità), Aux Heat
Velocità ventola	Automatica e manuali (5 velocità)
Sensori integrati	Temperatura ambiente, sensore di umidità (opzionale)
Sensori opzionali	Temperatura acqua, temperatura esterna, sensore combinato umidità, limite bassa acqua di mare, Dump Sentry
Display	Temperatura interna/di setpoint/esterna/dell'acqua, umidità relativa
Compatibilità sistemi	Sistemi a espansione diretta (DX) e idronici (CW), pompa di calore, solo raffreddamento, riscaldamento elettrico ausiliario
Funzioni di sicurezza	Protezione alta/bassa pressione, bassa tensione, blocco dopo errori ripetuti, arresto automatico
Manutenzione	Pulizia filtro aria, ripristino timer filtro
Parti di ricambio	Cornici intercambiabili (Amar, Idea, Simon), sensori aggiuntivi, cavo display
Riparabilità	Manutenzione da tecnico qualificato, sostituzione scheda circuiti stampati
Garanzia	Garanzia limitata (a seconda della regione), contattare servizio locale
Dimensioni (circa)	Adatto a cornici standard, dimensioni non specificate
Peso	Non specificato

Domande frequenti - CapTouch DOMETIC

Come accendere e spegnere lo schermo del termostato CapTouch?

Per accendere lo schermo, premere brevemente l'icona Mode. Per spegnerlo (modalità standby), tenere premuta l'icona Mode per tre secondi, lo schermo mostra 'OFF'.

Come passare alla modalità automatica (Auto)?

Premere l'icona Mode finché non viene visualizzata l'icona 'AUTO'. Il sistema passerà automaticamente tra riscaldamento e raffreddamento in base alla temperatura ambiente.

Come regolare la velocità della ventola?

Premere brevemente l'icona Fan per scorrere le velocità: Auto, High, Medium-High, Medium, Medium-Low, Low. Appare 'A' in modalità automatica.

Come visualizzare la temperatura esterna?

Tenere premute contemporaneamente le icone Up e Down per tre secondi. Il display alterna tra 'Ot' e la temperatura esterna.

Cosa fare se lo schermo mostra un codice di errore?

I codici di errore (es: HPF, LPF, LO, SE) indicano un problema. Consultare la tabella dei codici nel manuale. Ad esempio, HPF = alta pressione, LPF = bassa pressione, LO = bassa tensione. Spegnere l'alimentazione e contattare un tecnico.

Come reimpostare il promemoria di pulizia del filtro aria?

Nel menu di programmazione, parametro P-09 o P-08: navigare con Up/Down, premere Mode per entrare, quindi impostare il valore su 0 e confermare. Il promemoria 'ArFL' scomparirà.

Il riscaldamento non si attiva, cosa verificare?

Assicurarsi che l'unità sia configurata in modalità pompa di calore (P-02 = 'HP') e non 'CL'. Verificare che la temperatura dell'acqua di mare sia sufficiente (> 4,4 °C per il riscaldamento). Se è installato un riscaldamento elettrico ausiliario, attivare il parametro P-14 = 'On'.

Come accedere al menu di programmazione?

Portare l'unità in modalità OFF. Premere contemporaneamente Mode e Up per un secondo. Appare 'P-1'. Utilizzare Up/Down per navigare tra i parametri, Mode per modificare.

Posso usare questo termostato con un sistema di climatizzazione idronico?

Sì, il CapTouch è compatibile con i sistemi idronici (CW). Controlla la valvola dell'acqua e la pompa. Assicurarsi che i sensori di temperatura dell'acqua siano installati e che il parametro P-06 (differenziale acqua) sia corretto.

Come reimpostare i parametri di fabbrica?

Nel menu di programmazione, impostare il parametro P-04 su 'rSt'. Confermare con Mode. Tutti i parametri verranno ripristinati ai valori predefiniti.

MANUALE UTENTE CapTouch DOMETIC

Cabin Control

Istruzioni di montaggio e d'uso

Di) 'nsf's (o pain'l (o) onitor para a) ol(ura Ei1on	KIV in'o I F9 in fGKU mmlo ZU.XX mm
Di) 'nsf's (' cort' para a) ol(ura Ei- lon	f9] in'o I [ ] in tK] JX mm o Z0.01 mm

Copyright © 2023 Dometic Group

S'nsor ( ' t') p'ratura ( o ar int' rior :op-cional)	Z m fl PCU ml normal
S'nsor OAT :opcional)	QV m fKVZ ml normal
To( os os co) pri) 'ntos (' cabo p'rso-nali4a( os sco ,om' ci( os ') incr') 'ntos pa( reco (' 5,r:1252))	M( Timo de ZV m fl I P[ X ml

Sommario Documenti correlati....[ X ] Spiegazione dei simboli.....[ X ] Destinazione d'uso....[ X ] Informazioni generali.... [ X ] Specifiche.... [ X ] Schemi di collegamento.... [ X ] Installazione....[ X ] Funzionamento....[ X ] Struttura di navigazione....[ X ] Risoluzione dei problemi....[ X ] Smaltimento....[ X ] Garanzia....[ X ]

1 Documenti correlati

Le istruzioni di montaggio e d'uso sono disponibili online all'indirizzo qr.dometic.com/bes.

2 Spiegazione dei simboli

Il termine presente nella segnalazione identifica i messaggi di sicurezza e quelli relativi al danneggiamento della proprietà oltre a indicare il grado o livello di gravità del rischio.

AVVERTENZA.

Indica una situazione di pericolo che, se non evitata, potrebbe provocare lesioni gravi o mortali.

AVVISO.

Indica una situazione di pericolo che, se non evitata, può provocare danni alle cose.

NOTA: Informazioni supplementari relative all'esercizio del prodotto.

2/1 Direttive supplementari

Per limitare il rischio di incidenti e lesioni, leggere e rispettare le seguenti direttive prima di procedere all'installazione e all'uso di questa apparecchiatura: leggere e seguire tutte le informazioni e le istruzioni per la sicurezza. Leggere e assicurarsi di avere ben compreso queste istruzioni prima di installare il prodotto. L'installazione deve risultare conforme a tutti i codici normativi locali e nazionali applicabili, tra cui la più aggiornata edizione degli standard riportati di seguito.

Utilizzare esclusivamente componenti e parti di ricambio L ometic specificamente omologati per l'uso con l'apparecchiatura. Evitare errori di installazione, regolazione, modifica, assistenza o manutenzione dell'apparecchiatura; l'assistenza e la manutenzione devono essere eseguite esclusivamente da persone qualificate addette all'assistenza. Non modificare il prodotto in alcun modo. Qualsiasi modifica può risultare estremamente pericolosa. Questo prodotto deve essere installato in un ambiente interno e controllato.

5 Destinazione d'uso

L'unità di controllo capNouch è un display touchscreen capacitivo, di facile utilizzo, per le funzioni di base del termostato. L'unità basata su microprocessore è progettata per l'uso con l'espansione diretta, i sistemi di climatizzazione a ciclo inverso e i sistemi ad acqua refrigerata. Il display ha parametri programmabili, velocità della ventola automatica e manuale, ingressi per sensori standard e opzionali e si può adattare a cornici primarie Idea ed Si on.

Questo prodotto è adatto solo per l'uso e l'applicazione previsti in conformità alle presenti istruzioni.

Il presente manuale fornisce le informazioni necessarie per la corretta installazione e/o il funzionamento del prodotto. Un'installazione errata e/o un utilizzo o una manutenzione impropri comporteranno prestazioni insoddisfacenti e un possibile guasto.

Il produttore non si assume alcuna responsabilità per eventuali lesioni o danni al prodotto che derivino da:

installazione, montaggio o collegamento errati, compresa la sovratensione; manutenzione non corretta o uso di ricambi diversi da quelli originali forniti dal produttore; modifiche al prodotto senza esplicita autorizzazione del produttore; impiego per scopi diversi da quelli descritti nel presente manuale. L'ometic si riserva il diritto di modificare l'aspetto e le specifiche del prodotto.

6 Informazioni generali

In questa sezione sono presenti informazioni su strumenti, parti e funzioni del display dell'unità di controllo capNouch.

NOTA: le immagini utilizzate in questo documento hanno solo scopo di riferimento. I componenti e l'ubicazione dei componenti possono variare a seconda dei modelli di prodotto specifici. Le misurazioni possono variare di ±3 mm [±0.12 pollici].

6/1 Utensili e materiali

L'ometic raccomanda l'uso dei seguenti utensili e materiali per l'installazione dell'apparecchiatura.

Utensili raccomandati

Cacciavite a stella

Occhiali di protezione

Sega

Parti incluse e quantità

Kit

Unità di controllo capNouch

Parti aggiunti0' D8 C-
Richi' sto p'r l' installa4ioni C- :non incluso)
Sensore di temperatura di ingresso dell'acqua g
Parti op4ionali
Sensore di temperatura aria esterna /O" N' g g
Sensore di temperatura aria interna g g
Riscaldatore elettrico ausiliario g g
Sensore combinato temperatura ambiente/umidità relativa	g	g
Sensore di temperatura limite in'eriore acqua di mare g
Sensore acqua pompa di sentina g

NOTA: la lunghezza massima dei cavi del display e del sensore è 2 m.

NOTA: le parti aggiuntive non sono incluse nel pacchetto di controllo standard.

6.2 Funzioni del display

In questa sezione sono illustrate le funzioni delle icone del display capNouch.

Icona No) ' Fun4ion'
	' entola consente il passaggio tra le diverse velocità della ventola.
	L ometic Identificazione del marchio.
DOMETIC		' essuna funzione operativa.
	- p	consente di aumentare il valore predefinito della temperatura.
	L own consente di diminuire il valore predefinito della temperatura.
	Ntemperature Indicator	consente di visualizzare le temperature interna2 del valore predefinito2 esterna e dell'acqua3 in base alla selezione.

Icona No) ' Fun4ion'
	Mode Indicator	Indica la modalità corrente del display.
MODE	k''c Mode	b c onsente il passaggio tra le diverse modalità.b Dremendo questa funzione per tre secondif il display va in modalità Sleep.

5 Specifiche

Nella tabella seguente sono elencate le dimensioni dell'unità di controllo e capNouch, le lunghezze dei cavi, gli ingressi del sistema e le specifiche di esercizio.

Dimensioni del prodotto

Di) 'nsioni ('I (isplay p'r la cornic' Ei- lon	KfV inio I f9 in cOKU mmlo ZUXX mm'
Di) 'nsioni ( i taglio p'r la cornic' Ei lon	Cf9j inio I f[ ] in fK[ .1X mm'o Z0.01 mm'

Lunghezza 44a ('l ca0o

S'nsor' ( i t') p'ratura aria int'ma :op-4ional')	Z m fl KU mh standard
S'nsor' OAT :op4ional')	OV m fKIVZ mh standard
Tutt' l' lungh' 44' ('i ca0i p'rsonali44a-t' 0' ngono ,ornit' a incr') 'nti stan( ar( i 5 ,t:1252 ) )	Massimo ZV m fl | F| X mh

Ingressi ('l sist') a (isponibili

S' nsor' ( it') p' ratura ( i ingr' sso ac-9ua :solo installa4ioni C- )	0
Alta pr' ssion' r',rig' rant'	0
S' nsor' ( i t') p' ratura aria int' rma :op-4ional')	0
assa pr' ssion' r',rig' rant' :op4ional')	0
S' nsor' OAT :op4ional')	0
S' nsor' ac9ua po) pa ( i s' ntina :op4io-nal') :solo installa4ioni D8)	0
S' nsor' co) binato ( it') p' ratura a) -bi' nt' 3u) i( itY r' lati0a :op4ional')	0

R'IT7'st'mo Massimo UJ"

Portata ( 'lla po) pa	J FV hp f] F39 Y hr 30V'~
	J FV hp f] PUZ Y hr 1UJ'~
Pot' n4a ('l co) pr' ssor'	C hp f] FZV Y hr 30V'~
	I hp fQ/K9 Y hr 1UJ'~
T') p' ratura) ini) a ( i 's' rci4io	J p] fQ/PZ[ pc·
T') p' ratura a) bi' nt') assi) a ( i 's' r-ci4io	C[J a] f[ I P I pc·
Con( i4ioni ( i Rh ) assi)'	99 t senza condensa
Pot' n4a assorbita	u V Y

B Sch') i (i coll' ga) 'nto

In questa sezione si riportano esempi di cablaggio per i comandi del display touch.

AVVERTENZA. PERICOLO DI SCOSSE ELETTRICHE. La mancata osservanza di questa avvertenza potrebbe causare la morte o lesioni gravi.

Interrompere l'alimentazione prima di eseguire qualsiasi attività di installazione elettrica o di manutenzione.

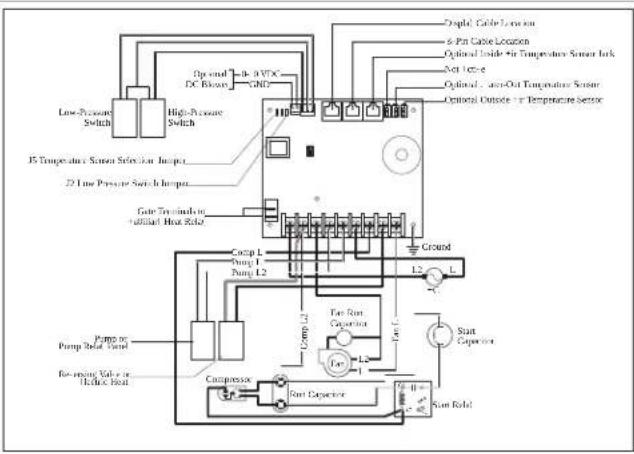

Schema elettrico D8

□

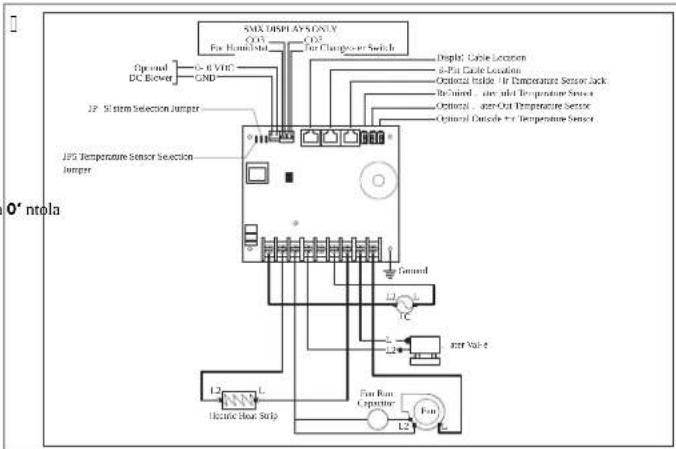

Schema elettrico C-

Questa sezione descrive la posizione appropriata, la preparazione della posizione e l'installazione di un'unità di controllo touch.

AVVERTENZA. PERICOLO DI SCOSSE ELETTRICHE. La mancata osservanza di questa avvertenza potrebbe causare la morte o lesioni gravi.

Interrompere l'alimentazione prima di eseguire qualsiasi attività di installazione elettrica o di manutenzione.

AVVISO. La mancata osservanza di questa avvertenza potrebbe danneggiare il prodotto.

Non posizionare il display alla luce diretta del sole, vicino ad apparecchi che producono calore o su una paratia, poiché le temperature irradiate dal retro del pannello potrebbero influire sulle prestazioni. Non montare il display nel flusso dell'aria di mandata oppure sopra o sotto una griglia dell'aria di mandata o di ritorno. Non montare il display dietro una porta, in un angolo, sotto una scala o in altri luoghi privi di libera circolazione dell'aria. Non fissare i cavi dei sensori con punti metallici durante l'installazione. Non utilizzare un avvitatore e non serrare eccessivamente le viti durante il montaggio del display. In entrambi i casi si potrebbe danneggiare il display.

NOTA: Il sensore di temperatura integrato del display si trova nel display dell'unità di controllo. Se si installa il display in un armadio, in uno spazio chiuso o in un'area in cui il rilevamento preciso della temperatura ambiente sarebbe compromesso, è richiesto un sensore di temperatura aria interna.

E/1 Scelta della posizione del display

Posizionare il display in un'area che soddisfi i seguenti criteri di montaggio:

a) Su una parete interna della cabina, lontano dalla luce diretta del sole. b) Leggermente più in alto di metà altezza della cabina. c) In un'area con circolazione libera dell'aria. d) A una distanza massima di 1,5 m dal climatizzatore.

E/2 Preparazione della parete

Tagliare la parete della cabina per montare il pannello del display sulla cornice.

1. Montare il sensore opzionale secondo le istruzioni di installazione fornite con il sensore.
2. Inserire il cavo del sensore nell'apposito jack del sensore sul lato superiore della scheda elettronica. Consultare la sezione "Schemi elettrici" del manuale completo per maggiori dettagli sulle posizioni dei jack dei sensori.

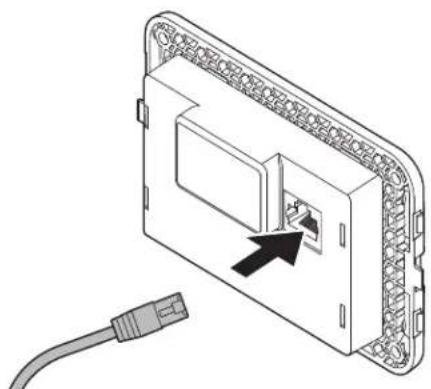

E/6 Montaggio del display

1. Inserire il connettore a 4 pin del cavo del display nel jack superiore destro della scheda elettronica.
2. Inserire l'altra estremità del cavo del display nel jack del display sulla parte posteriore.

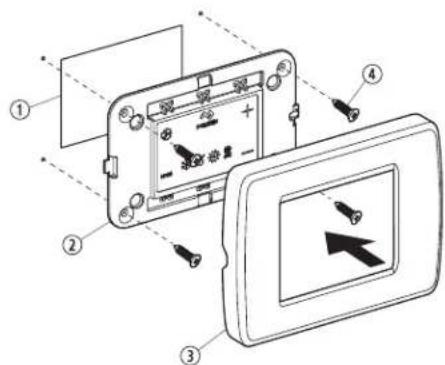

Utilizzare le quattro viti fornite per fissare il pannello del display alla paratia. Non utilizzare un avvitatore o serrare eccessivamente le viti. Far scattare la cornice sul telaio del display.

Questa sezione fornisce informazioni sul test del display dopo l'installazione.

AVVISO. Solo per unità D8: non spegnere l'interruttore automatico e non disinserire l'alimentazione all'unità, riaccendere subito dopo la mancata osservanza di questa avvertenza potrebbe danneggiare il prodotto.

Attendere almeno cinque minuti per lasciare equalizzare la pressione del refrigerante.

1. Aprire la valvola a sfera di aspirazione dell'acqua di mare e la valvola a mare. Spegnere il display. Attendere almeno cinque minuti. Accendere l'interruttore automatico del climatizzatore.

NOTA: Se la pompa dell'acqua di mare è associata a un interruttore automatico separato, assicurarsi di accenderlo.

Accendere il display. Toccare l'icona Fan. Verificare che la ventola sia in funzione e che dalla griglia di mandata dell'aria venga erogato un flusso d'aria costante. Selezionare un valore predefinito della temperatura inferiore alla temperatura corrente della cabina. Verificare che dallo scarico fuoribordo fuoriesca un flusso d'acqua continuo e stabile. Verificare che dalla griglia dell'aria di mandata venga erogato un flusso d'aria costante e continuo.

NOTA: Se l'unità non funziona come previsto, fare riferimento alla sezione "Risoluzione dei problemi" del manuale completo.

Funzionamento

Questa sezione descrive il ciclo, la programmazione e le funzioni dei comandi CapNouch.

AVVISO. L'unità di solo raffreddamento non riscalda, a meno che non sia dotata di riscaldamento ausiliario. La mancata osservanza di questa indicazione potrebbe portare il funzionamento dell'unità in modalità Cool in inverno, con conseguente modalità.

Se si tratta di un'unità di solo raffreddamento, modificare il parametro D-CU in c1, quindi selezionare la modalità "NOM" Nlc. Non impostare l'unità in modalità "NOM" Nlc prima di modificare il parametro D-CU in c1. Consultare "Selezione di un parametro".

NOTA: Se utilizzata con un riscaldatore elettrico ausiliario opzionale, la ventola rimane attiva per quattro minuti dopo lo spegnimento del riscaldatore, anche se la ventola è impostata sul funzionamento a cicli.

NOTA: Se non diversamente indicato, le immagini di questa sezione mostrano il display dell'unità di controllo CapNouch.

F/1 Spiegazione dei cicli di riscaldamento e di raffreddamento

In base al sistema installato, i cicli di riscaldamento e di raffreddamento funzionano in modo diverso. In questa sezione sono descritti i cicli possibili.

F/1/1 Ciclo di riscaldamento o raffreddamento normale

Modalità AUTOMATICA

Il riscaldamento e il raffreddamento vengono forniti secondo necessità per raggiungere il valore predefinito della temperatura in cabina.

1. Il sistema avvia un ciclo di raffreddamento se la temperatura in cabina supera il valore predefinito della temperatura di 1 °F e avvia un ciclo di riscaldamento se la temperatura in cabina scende sotto il valore predefinito di 1 °F. Il sistema continua il ciclo finché la temperatura in cabina non corrisponderà al valore predefinito.

Durante un ciclo, la temperatura in cabina deve scendere sotto il valore predefinito di almeno 1 °F affinché il sistema passi dal raffreddamento al riscaldamento o deve superare il valore predefinito di almeno 1 °F affinché il sistema passi dal riscaldamento al raffreddamento. Tale comportamento impedisce che piccoli sbalzi di temperatura possano causare il passaggio del sistema dal riscaldamento al raffreddamento quando non è necessario.

Modalità Freddo

Fornisce solo il raffreddamento, mentre la modalità Caldo fornisce solo riscaldamento.

1. Per impostazione predefinita, la temperatura in cabina per ciascuna modalità viene mantenuta entro 1 °F rispetto al valore predefinito.
2. Quando il valore predefinito del riscaldamento o del raffreddamento viene raggiunto, il compressore si spegne e la ventola torna alla bassa velocità.

Modalità Manuale della ventola

la velocità della ventola rimane costante.

F/1/2 Funzionamento del sistema ad acqua refrigerata: solo sistemi C-

Nei sistemi C? la valvola dell'acqua non si apre se non quando la temperatura dell'acqua è adeguata al riscaldamento o al raffreddamento della cabina. La temperatura adeguata dell'acqua di raffreddamento o riscaldamento viene definita tramite l'impostazione del differenziale di temperatura dell'acqua nei parametri di controllo.

Consultare "Selezione di un parametro".

Premere e tenere premute contemporaneamente le icone Fan e Up per tre secondi per visualizzare la temperatura corrente dell'acqua.

Consultare "Utilizzo del display di controllo". La ventola rimane a bassa velocità e non sarà disponibile la temperatura dell'acqua adeguata.

NOTA: Per fornire calore quando la temperatura dell'acqua richiesta non è disponibile, installare il riscaldatore elettrico ausiliario opzionale e programmare il parametro D-1. Consultare "Programmazione dell'unità di controllo".

F/1/5 Funzionamento della valvola di inversione: solo sistemi D8

La modalità COOL o HEAT è determinata dalla posizione della valvola di inversione. La valvola di inversione è programmata in modo tale da attivarsi automaticamente nelle seguenti situazioni:

Quando il sistema è in funzione ed è necessario eseguire un ciclo opposto per mantenere la temperatura, la valvola di inversione si sposta nella posizione opposta per avviare il ciclo opposto e ridurre il picco iniziale del compressore.

Quando si avvia un ciclo di raffreddamento o riscaldamento se il sistema è rimasto spento per meno di cinque minuti.

Quando un ciclo viene interrotto impostando la modalità del display su OFF o modificando il valore predefinito sul pannello del display.

Per ridurre il rumore della valvola di inversione, gli eventi di attivazione/disattivazione non necessari della valvola sono limitati per impostazione predefinita. Programmare il ritardo minimo dell'avvio del compressore (parametro D-U) su cinque minuti o un valore maggiore per terminare l'attivazione/disattivazione della valvola. Consultare "Programmazione dell'unità di controllo".

NOTA: Se il sistema è acceso, un ripristino dell'accensione avvia sempre un ciclo di attivazione/disattivazione della valvola.

F/1/6 Ciclo di sbrinamento: solo sistemi D8

I sistemi L G sono dotati dell'opzione del ciclo di sbrinamento per impedire la formazione di ghiaccio sulla serpentina dell'evaporatore durante periodi prolungati di funzionamento del raffreddamento. Variabili di installazione, quali le dimensioni delle griglie, la lunghezza dei condotti, l'isolamento e le temperature ambiente, determinano il tempo di funzionamento necessario per raggiungere il valore predefinito.

Tra i fattori che aumentano notevolmente il tempo necessario sono inclusi il funzionamento del sistema con boccaporti e porte aperte e la programmazione di un valore predefinito non realistico, ad esempio XV a) f0[ FUU pc h. Tali situazioni possono causare la formazione di ghiaccio sull'evaporatore nelle giornate umide e calde.

Lo sbrinamento si esegue monitorando attentamente la temperatura dell'aria ambiente a intervalli di 0,1 min durante un ciclo di raffreddamento. In base al valore del parametro e alla variazione della temperatura ambiente durante questi intervalli di monitoraggio, l'unità di controllo esegue diverse azioni per evitare la formazione di ghiaccio o per sciogliere il ghiaccio che si è già formato. Ciò avviene mediante brevi periodi di arresto del compressore, in combinazione con l'aumento della velocità della ventola e con cicli periodici della modalità "S" a ventola spenta.

L'algoritmo del ciclo di sbrinamento avvia arresti periodici del compressore ogni 3 min se la temperatura interna è pari o inferiore a X9 p] fl J FVX pc n. Più bassa è la temperatura, maggiore sarà la durata dell'arresto del compressore. Inoltre, l'algoritmo del ciclo di sbrinamento prevede brevi periodi a ciclo inverso (con la ventola spenta) intenzionalmente se il ciclo di raffreddamento viene eseguito per K min senza progressi per il raffreddamento o se il ciclo di raffreddamento viene eseguito per X min, indipendentemente dai progressi.

L'impostazione dei parametri per la funzione di sbrinamento dipende dall'utilizzo del sensore di temperatura aria interna opzionale o del sensore di temperatura integrato del display. L'installazione di un sensore di temperatura aria interna opzionale (situato nel percorso dell'aria di ritorno) aumenta notevolmente l'efficacia della funzione di sbrinamento. Pertanto questa opzione deve essere presa in considerazione quando il sensore del display non è in grado di leggere con precisione la temperatura ambiente.

Per maggiori dettagli sulle impostazioni dei parametri e sulle opzioni di navigazione, consultare "Selezione di un parametro" e vedere il manuale completo per la "Struttura di navigazione".

F/2 Selezione dell'operazione di controllo

I quattro indicatori Mode rappresentano le diverse modalità di controllo: "COOL", "FAN", "S" e "S". Per ulteriori dettagli sul funzionamento delle modalità, consultare "...".

Icona A o( alitY ’ ,un4iona)	' nto
	l’icona della modalità c OOl si accende quando si seleziona la modalità c OOl o quando l’unità è in un ciclo di raftreddamento in modalità “ . NOM” Nlc. i unziona soltanto il sistema di raftreddamento. Se la temperatura ambiente scende sotto il valore predefinito2 l’impianto non passa automaticamente alla modalità k S’ N.
	l’icona della modalità L Sk . MIL I] Ic “ NIO’ si illumina quando si seleziona questa modalità. Sssa controlla l’umidità durante i periodi in cui l’imbarcazione non è occupata e impedisce che la temperatura in cabina scenda sotto l’impostazione di temperatura minima predefinita. Durant’ il controllo ( ’ llRu) i( itY:b la ventola la circolare l’aria per UJ min.b la temperatura dell’aria viene campionata e registrata.b L opo UJ min? si avvia un ciclo di raftreddamento che continua finch+ la temperatura non si abbassa di I p] f0 pc + o finch+ il ciclo di raftreddamento non sia stato eseguito per un massimo di un’ora.b Nrascorse quattro ore dal raggiungimento della temperatura o dalla fine del ciclo di raftreddamento3 il ciclo si ripete.P’ r il controllo ( ’ lla t’) p’ ratura:b L opo UJ min di circolazione della ventola5 se la temperatura campionata è pari o superiore all’impostazione predefinita in fabbrica di VJ p] f0] pc fF viene avviato un ciclo di raftreddamento per il controllo dell’umidità.b Se la temperatura è inferiore a VJ p] f0] pc fF si avvia un ciclo di riscaldamento. Il ciclo di riscaldamento prosegue finch+ la temperatura non raggiunge VJ p] f0] pc + o finch+ il ciclo di riscaldamento non è stato eseguito per un massimo di un’ora.b Nrascorse quattro ore dal raggiungimento della temperatura o dalla fine del ciclo di raftreddamento/riscaldamento6 il ciclo si ripete7 determinando ogni volta se è richiesto il raftreddamento o il riscaldamento.
	NOTA Solo per i sistemi L ga il ciclo di riscaldamento della modalità L Sk . MIL I] Ic “ NIO’ non viene eseguito se la temperatura ambiente è inferiore a KJ p] fK’KK pc’. In questo modo si protegge dal congelamento la serpentina del condensatore. I sistemi configurati con il riscaldamento elettrico eseguono il ciclo di riscaldamento in modalità di L Sk . MIL I] Ic ’ - NIO’ indipendentemente dalla temperatura della cabina.
	l’icona della modalità k S’ N si illumina quando si seleziona tale modalità oppure quando l’unità è in un ciclo di riscaldamento in modalità “ . NOM” Nlc. ] unziona soltanto il sistema di riscaldamento. Se la temperatura ambiente aumenta oltre il valore predefinito7 l’impianto non passa automaticamente alla modalità c OOL.
	l’icona della modalità ‘ . g k S’ N si illumina quando il riscaldatore elettrico ausiliario opzionale è in lunzione. Se la temperatura ambiente aumenta oltre il valore predefinito7 l’impianto non passa automaticamente alla modalità c OOL.
	Icona della modalità OJ]. Nutte le uscite di controllo sono spente9 OJ]. Il display indica OJ]. Nutte le impostazioni vengono salvate nella memoria non volatile.
	Icona della modalità O’. Nutte le uscite di controllo sono accese e il display indica lo stato di funzionamento corrente. Il display indica la temperatura della cabina. Nutti i parametri funzionano secondo le impostazioni.

Icona A o( alitY ' ,un4iona)	'nto
	I e icone della modalità". NOM" Nlc si accendono quando il sistema è in modalità". NOM" Nlc passando al ralreddamento o al riscaldamento secondo necessità per raggiungere il valore predefinito della temperatura. Se si seleziona la modalità". NOM" Nlc il sistema provvede sia al riscaldamento sia al ralreddamento in base alle necessità. I le icone c OOL e k S' N o c OOL e'. g k S' N si illuminano secondo le indicazioni della modalità". NOM" Nlc.
	I'icona Fan consente all'utente di passare tra le diverse velocità della ventola auto e QSV fOZ bassa? I z medio bassa? Uz media? Kz medio alta e Vz alta. Ie velocità della ventola sono automatiche in base ai valori predefiniti e programmati. Ie impostazioni del menu programma D-O e D-I determinano le impostazioni di velocità massima e minima della ventola.b Ia velocità della ventola diminuisce a mano a mano che ci si avvicina al valore predefinito della temperatura in modalità c OOL e funziona a bassa velocità una volta raggiunto il valore predefinito.b Il funzionamento automatico della velocità della ventola può essere invertito con la modalità k S" N se il parametro D-O! è impostato su vrS|v. Der maggiori dettagli? vedere vProgrammazione dell'unità di controllo.b Ia modalità automatica della ventola determina la velocità della ventola richiesta in base al dizerenziale di temperatura. In questo modo si ottiene un controllo ottimale della temperatura con una velocità della ventola più bassa e silenziosa. Der selezionare la modalità automatica della ventolaf toccare e rilasciare l'icona Fan inch+ sul display non verrà visualizzata una v#.NOTA c consultare vSelezione di un parametro. na volta impostati i limiti della velocità fmassimo e minimof il dispositivo regola automaticamente le velocità restanti sia in modalità di ventilazione automatica sia manuale.
	Ia modalità Manual ] an consente di selezionare una velocità costante della ventola desiderata. Sono disponibili cinque velocità manuali della ventola alta? medio alta? media? medio bassa e bassa. Il numero corrispondente alla velocità si accende sul display al momento della selezione.b Noccare e rilasciare l'icona Fan per passare dal funzionamento automatico a quello manuale della ventola.b Noccare e rilasciare l'icona Fan per passare tra le diverse velocità manuali della ventolaf da bassa ad alta.b Noccare e rilasciare l'icona Fan per tornare al funzionamento automatico della ventola.
	. tilizzare l'opzione |an-Only per far circolare l'aria? se non si desidera raftreddare o riscaldare l'ambiente.G. L alla modalità O||? toccare e rilasciare l'icona Fan per selezionare la velocità della ventola desiderata.NOTA Se si sceglie O' F la ventola torna alla modalità". NOM" Nlc o all'ultima impostazione manuale selezionata per la ventola.
	Modalità di funzionamento della ventola a cicli / continuoIa ventola può essere impostata in modo che funzioni continua-mente ogni volta che si accende il sistema e si posiziona il comando su O' P oppure si può impostare sulla modalità a cicli "O' e O||in combinazione con i cicli di raftreddamento o riscaldamento.G. Noccare e tenere premuta l'icona Fan per cinque secondi."iene visualizzata l'opzione c ec quando l'impostazione operativa è nella modalità a cicli."iene visualizzata l'opzione c O' quando l'impostazione operativa è nella modalità continua.

F/5 Uso del display di controllo

Nella tabella seguente sono fornite informazioni dettagliate sulle combinazioni di icone da utilizzare per attivare le diverse funzioni sull'unità di controllo.

Co) bina4ion' ( i icon' No) i (' ll'	icon' ', un4ion'
MODE 4 +	Mode e UpDer accedere al menu di programmazione:0. Noccare i pulsanti e tenerli premuti contemporaneamente per tre secondi con l'unità in modalità O] ].Sul display viene visualizzato D#.
+ 4 =	Up e DownDer visualizzare la temperatura esterna:0. Noccare contemporaneamente i pulsanti e tenerli premuti per tre secondi.] inch- si mantiene questa combinazione di pulsanti sul display si alternano i valori O. e della temperatura esterna.
# 4 +	Fan e UpDer visualizzare la temperatura dell'acqua di mares0. Noccare contemporaneamente i pulsanti e tenerli premuti per tre secondi.| inch- si mantiene questa combinazione di pulsanti sul display si alternano i valori SS e della temperatura dell'acqua di mare.
+ 4 4 MODE	Up? Down e ModeDer visualizzare l'umidità relativa:0. Noccare contemporaneamente i pulsanti e tenerli premuti per tre secondi.| inch- si mantiene questa combinazione di pulsanti sul display si alternano i valori k S e dell'umidità relativa.
MODE 4 =	Mode e DownDer inserire la cronologia dei guastia0. Noccare contemporaneamente e tenere premuto per tre secondi mentre il comando è in modalità O] | per accedere al registro della cronologia dei guasti.Il display può visualizzare fino a otto guasti.I... se the Up and Down icons to view theault history.U. Noccare e tenere premute simultaneamente le icone Mode e Down per tre secondi per cancellare la cronologia dei guasti.K. Der uscireP toccare una volta l'icona Mode.
# 4 =	Fan e DownSolo L ga per visualizzare il contatore del tempo di lunzionamento del compressores:0. Noccare i pulsanti e tenerli premuti contemporaneamente per tre secondi con l'unità in modalità O] ].Sul display viene visualizzato il codice k r una volta quindi il tempo di lunzionamento.I. Der uscireP toccare una volta l'icona Mode.

F/6 Programmazione dell'unità di controllo

NOTA: Se il sistema è dotato di motore ventola con polo schermato (Shaded-Pole? SP) e non di motore ventola ad alta velocità (High-Velocity? HV) a condensatore (Split-Capacitor? SC), programmare SP nel parametro del tipo di motore ventola prima di utilizzare l'apparecchiatura, e consultare "Programmazione dell'unità di controllo". Le unità SP sono riconoscibili dal motore del ventilatore sospeso. Il motore SC di un'unità HV è all'interno del ventilatore e l'unità indica "HV" nel numero di modello. Riprogrammare il parametro del tipo di motore della ventola solo se non si dispone di un ventilatore HV.

Le impostazioni dei parametri si utilizzano per programmare e ottimizzare il sistema per un funzionamento più efficiente nell'ambito di un'installazione, ma anche per regolare i parametri di esercizio in base alle esigenze specifiche. Dopo aver immesso e memorizzato dei nuovi valori, le impostazioni predefinite vengono sovrascritte e i nuovi parametri diventano i valori predefiniti.

In caso di perdita di potenza dell'unità (capNouch?), i parametri di esercizio vengono mantenuti. Una volta ripristinata l'alimentazione, l'unità di controllo riprende a funzionare in base all'ultima programmazione.

L'unità di controllo ha dei valori predefiniti di fabbrica salvati nella memoria permanente (impostazioni predefinite di fabbrica memorizzate) che possono essere richiamati in caso di problemi di programmazione. È possibile ripristinare manualmente i parametri di origine predefiniti di fabbrica. Consultare "Selezione di un parametro" per un riepilogo dei parametri, dei valori consentiti e delle impostazioni di origine predefinite di fabbrica.

F/6/1 Accesso alla modalità di programmazione

Questa sezione contiene istruzioni dettagliate per accedere alla modalità di programmazione.

1. Quando l'unità di controllo è in modalità OFF, per accedere al menu di programmazione tenere premute contemporaneamente le icone Mode e Up (+) sul display per un secondo. Sul display viene visualizzato D-0.

1. Utilizzare le icone Up (+), Down (-) e per spostarsi tra i diversi parametri (D-0, D-1, P D-UP, ecc.). Toccare l'icona Mode per accedere al menu di regolazione dei parametri.
2. Sul display si alternano il numero del parametro e l'impostazione corrente. Toccare le icone Up (+) e Down (-) per regolare le impostazioni dei parametri. Toccare l'icona Mode per fissare la modifica del parametro e tornare al menu di programmazione.

F/6/2 Selezione di un parametro

La tabella seguente descrive i parametri disponibili per i comandi capNouch.

Para-) 'tro	No) ' D8 C-	1) posta4io-	Int' r0allo ('i para) ' tri n' pr' ( ',i-nita ( i ,ab-brica
	della ventola	x x 9V XVs9VD-0	I imite alto
		Selezionare un valore più alto per aumentare la velocità della ventolaf un valore più basso per ridurla.
Para-) 'tro	No) ' D8 C-	I) posta4io-	Int' r0allo (' i para)' tri n' pr' ( ',i-nita ( i ,ab-brica
	della ventola	x x V| UJ sZVc-I | imite basso
		Selezionare un valore più alto per aumentare la velocità della ventolal un valore più basso per ridurla.
	dell'avvio del compressore	x 0V v s'q UV sO-U Ritardo
		, utilizzarlo per le installazioni in cui più sistemi hanno la stessa non-te di alimentazione. Ritardi dell'avvio differenti permettono ai compressori di avviarsi in momenti diversi se l'alimentazione vie-ne interrotta. Drogrammare il ritardo dell'avvio ad almeno cinque secondi di distanza.
D-K calibrazione del sensore di temperatura aria interna		x x Nemperatura	Nemperatura ambiente j O| ambiente o| FX pch
		consente la calibrazione del sensore per visualizzare il valore corretto della temperatura ambiente. Mli incrementi di imposta-zione sono in p| anche se l'impostazione prevista è in pc.
D-V livello di tail-sale		x U	j z protezione minimaQ z continuo senza displayI z continuo con displayU z quattro guasti richiede il reset
		] are ricerimento a v livelli di tailsacev.NOTA l'intervallo dei parametri C e | si applica al firmware del display #40 e alle versioni precedenti.
	tensione	x x O|| O|| P9V' /09V' D-X Monitor bassa~ ~
		Impostare il circuito del voltmetro integrato che monitora la ten-sione di ingresso c" prima di ogni ciclo di raffreddamento o ri-scaldamento? se impostato su 9V' -0.9V', ~b Der un'alimentazione in ingresso di O| ~lg Q| ~impo-stare su O| o 9V,b Der un'alimentazione in ingresso di I[ ~lg I K] ~impo-stare su O| o 39V.
D-Z ciclo di sbrinamento		x	O]] O]]G z O' con differenziale del sensore display di V p] fU pc;l z O' con differenziale del sensore display di Z p] fK pc
		Selezionare l'impostazione dei parametri per la funzione di sbrinamento a seconda che si stia utilizzando il sensore di tempera-tura dell'aria interna opzionale o il sensore di temperatura inte-grato del display.b Se si utilizza un sensore di temperatura dell'aria interna opzio-nale? impostare questo parametro su Q per attivare la funzione di sbrinamentof oppure su O| ] per disattivarla.b Se si utilizza il sensore di temperatura integrato del displayf scegliere una delle due modalità di comportamento selezionabiliaQ. Si presuppone che il sensore del display possa rilevare una temperatura ambiente di V p] fU pch superiore alla temperatura effettiva dell'evaporatore lstandardl.l. Der installazioni in condizioni più estreme? si presuppone che il sensore del display possa rilevare una temperatura ambiente di Z p] fK pc; superiore alla temperatura effetti-va dell'evaporatore.d. tilizzare l'impostazione | solo se l'impostazione Q non impedi-scce la normazione di ghiaccio nell'evaporatore.

Para-) 'tro	No) ' D8 C-	I) posta4io-	Int' r0allo (' i para) ' tri n' pr' ( ',i-nita ( i ,ab-brica
D-[ Dompa di sen-tina opzionale		x	O|| O]]O' z SelezionareO| | P| p| q OV| P| p]fUZ.ZZ sc lq XV.VV pc h
		Impostare questo parametro quando è installato il sensore dell'acqua della pompa di sentina opzionale per controllare la temperatura della serpentina del condensatore e per arrestare la pompa e il compressore se la temperatura della serpentina supe-ra il valore programmato. Questo sensore è collegato al jac del sensore k | O O. N sulla scheda di controllo.Programmare una temperatura compresa tra O| | P| p| qOV| P| p| fUZ.ZZ sc lq XV.VV pc h in base alla temperatura dell'ac-qua di mare e del tipo di sistema. ] are riferimento alle istruzioni di installazione del sensore. Mli incrementi di impostazione sono in p] anche se l'impostazione prevista è in pc .
D-9 c controllo del-la luminosità del display		x x U	Q fmeno luminosòsU [più luminoso]
		Impostare questo parametro tra 0 e U. . na cabina buia richiede l'impostazione 0. . na cabina molto luminosa richiede l'imposta-zione U.
D-OJ	Sezione del-la scala ] ah-renheit o c el-sius	x x ]	] z visualizzazione scala ] ahrenheitc z visualizzazione scalac elsius* z selezione automatica in base alla tensioneVj k z z c elsiusXj k z z ] ahrenheit
		Selezionare pc per c elsius li valori in gradi c elsius vengono visualizzati con i decimi di grado ad esempio | | PI ph. | 'imposta-zione standard è vp] e.
D-OG	c ciclo pompa con compres-sore	x	c ec c ec z ciclo con compres-sorecon z pompa continua
		Selezionare il funzionamento a ciclo o continuo della pompa.b c ec a aumenta la durata della pompa e consente di risparmi-a-re eletricità attivando e disattivando il compressore.b c ona programma la pompa in modo che funzioni continua-mente quando il sistema è acceso.
D-OI	Inversione ve-locità automa-tica della ven-tola in modali-tà vc aldov	x x nOr	nOr z funzionamento nor-male della ventolarS| z ventola invertita in modalità k S' N
		Invertire le velocità della ventola automatica con la modalitàk S' N inserita per migliorare l'eletto riscaldante in climi più tred-di.b Se impostata su rS| ? la ventola accelera quando si avvicina al valore predefinito. I a ventola passa alla bassa velocità quando il valore predefinito viene raggiunto e la valvola dell'acqua o il compressore si spegne.b Se impostata su nOr' la ventola funziona come durante il ra-sreddamento? che rappresenta il normale funzionamento della ventola.
D-OU	Modalità c vol-Only	x	k D k D z pompa di calorec1 z solo ra'reddamento

IT000

Para-) 'tro	No) ' D8 C-	1) posta4io-	Int' r0allo (' i para)' tri n' pr' (' ,i-nita ( i ,ab-brica	Para-) 'tro	No) ' D8 C-	1) posta4io-	Int' r0allo (' i para)' tri n' pr' (' ,i-nita ( i ,ab-brica
		Selezionare la modalità pompa di calore o solo ra'reddamento.b Se si selezione vk Dv l'unità lunziona nella modalità predefinita pompa di caloref che consente il ra'reddamento' il riscaldamento a ciclo inverso o il riscaldamento elettrico ausiliario fop-zionale.b Se si selezione vc l'oz' l'unità si attiva in modalità c OOL n " . g k S' h fopzionale.b la modalità ' . g k S" N è disponibile solo se l'unità è dotata di riscaldatore elettrico ausiliario.	NOTA Selezionando vc l'osi avvia un ritardo di cin-que minuti del compressore quando questo si arre-stia al raggiungimento del valore predefinito' a cau-sa di un guasto o di un'interruzione dell'alimentazione. Il ritardo di cinque minuti inizia immediatamente dopo lo spegnimento del compressore. l'icona della modalità c OOL sul display lampeggia una volta al secondo per cinque minuti? o per il tempo ancora necessario a completare i cinque minuti dopo la fine dell'ultimo ciclo. Se il periodo di ritardo di cinque minuti cinisce prima che venga richiesto il funzionamento del compressore' il compressore si accende senza ritardi.		D-0j Impostazionetimer di pulizia/sostituzione del'iltrodell'aria	x x | Indica il tempo trascorso finore T0j : da quando il timer è stato avviato o resettato
						c reare un promemoria per pulire o sostituire il'altro dell'aria.Ar/FL lampeggia brevemente sul display a |SL ogni 0| secondiünch+ non viene cancellato.b Il parametro immesso rappresenta quel numero per 0| ore.Selezionare il numero di ore di funzionamentoünch+ non viene visualizzato il promemoria'iltro.b i e scelte per il parametro sono comprese tra 0| 0| ore.e |V| fl V| ore.b Noccare l'icona Downper reimpostare il valore su | Friavviare il timer e cancellare il promemoria.
					D-09 'alore e resetdel timer di pulizia/sostituzione del'iltro	x x | Indica il tempo trascorso finore T0j : da quando il timer è stato avviato o resettato
						Indica il tempo corrente trascorso fin ore T0j | da quando il timer è stato avviato o resettato. Quando il valore di questo parametro raggiunge il valore predefinito nel parametro D-0j 2Ar/FL lam-peggia sul display ogni 0| secondiünch+ non viene cancellato.Noccare l'icona Downper reimpostare il valore su | Friavviare il timer e cancellare il promemoria.
			Impostare su Sc per ventilatori ad alta velocità con interruttore c". Impostare su SC se l'unità è dotata di un motore della ventola con polo schermato. c consultare vi'rogrammazione dell'unità di controllox.			x x dIS fL uni-tà z V9 dodo-po l'attivazione e ciclo di accensione/spegnimento!
			x x nOr	rSN z ripristino delle impostazioni predefinitenOr z normale		consente il collegamento in rete di tutte le unità con un adattatore c'' Bus installato che possono comunicare tra loro o con il sistema c'' Bus dell'imbarcazione in alcuni casi con più apparecchiature traduttorre.b Der abilitare questa funzionalità impostare il parametro su J, b 'tendere che il display si spenga nuovamente.b Spegnere e riaccendere il sistema.b Quando il sistema si accende' I'IL dell'unità c'' Bus viene impostato su V9.b Immettere il numero IL dell'unità c'' Bus dell'unità.
			Der ripristinare tutti i parametri della programmazione'imposta-re questo parametro su rSV. In questo modo tutti i parametri programmabili vengono ripristinati ai valori predefiniti di fabbrica.
			x nOr	OOn z valvola'orzata in posizione apertanOr z funzionamento normale
			' prire la valvola dell'acqua per spurgare l'aria dal sistema.b OOn z orza l'apertura della valvola per quattro ore durante lo spegnimento dell'unità di controllo. Se l'unità di controllo viene attivata o se l'alimentazione c' viene interrotta durante il periodo di quattro ore' l'esclusione della valvola viene annul-lata.b nOra riporta la valvola al funzionamento normale.		D-1 C II. gruppo c'' Bus	x x V| fdopo	J sl VVl'attivazione e il ciclo di accensione/spegnimento!
						consente il raggruppamento in un sistema di rete di tutte le unità con un adattatore c'' Bus installato che possono comunicare con il sistema c'' Bus della nave fin alcuni casi con più apparecchiature traduttorre.b Quando il parametro D-I j è disattivato' per l'IL gruppo viene visualizzato 0.b Quando l'IL dell'unità c'' Bus è stato impostato su j e l'alimentazione viene riattivata' I'IL del gruppo c'' Bus torna su V| per impostazione predefinita.b completare i passaggi del parametro D-I | f quindi immettere il numero IL del gruppo c'' Bus dell'unità.
	di temperatu-ra dell'acqua	x 0V p| f | pc + La V a | V p| lda U a OK pc +D-G L'iberenziale			D-1 I c calibrazione della tensione	x x Nensione c"	Regolare in base al valore di tensione preciso.
		Impostare il diverenziale di temperatura tra la temperatura dell'a-ria ambiente e la temperatura dell'acqua idronica che controlla la valvola dell'acqua. ' d esempio' selezionando 0| p | fol M | pc si apre la valvola quando la temperatura dell'acqua è di 0| 0| fol M | pc | inferiore alla temperatura ambiente in modalità di ra'-tredamento e di 0| p | fol M | och superiore alla temperatura am-biente in modalità di riscaldamento.n'attenta selezione del diverenziale di temperatura può utilizza-re al meglio le risorse di riscaldamento e ra'reddamento dell'im-barcazione. ' d esempio' in modalità di ra'reddamento e utilizz-zando il valore 0| 0| fol M | pc | fa valvola si apre per consentire il ra'reddamento mentre il sistema idronico scende a temperatura.
Para-) 'tro	No) ' D8 C-	1) posta4io-	Int' r0allo ( ' i para) ' tri	Para-) 'tro	No) ' D8 C-	1) posta4io-	Int' r0allo ( ' i para) ' tri
				n' pr' ( ',i-nita ( i ,ab-brica			n' pr' ( ',i-nita ( i ,ab-brica
D-I U L d'erenziale di temperatu-ra del valore predefinito	x x l		∅ z differenziale ∅ p | ∅" bilitazioneochl z differenziale ∅ p | ∅pc	umidità relati-va	riscaldamentousiliario	x x dIS	dIS/Sn"
						" bilitare il funzionamento del riscaldatore elettrico ausiliario op-zionale. Se è installato un riscaldatore elettrico ausiliario" modi-care questa impostazione su Sn" per consentire l'azionamento del riscaldatore elettrico ausiliario indipendentemente dal riscal-damento a ciclo inverso, "elle applicazioni L g" le uscite del ri-sicaldatore elettrico ausiliario e del compressore sulla scheda di controlo "unzionano contemporaneamente soltanto se la funzio-nalità di deumidificazione è attiva. c consultare v" bilitazione umi-dità relativi in questa tabella.
	Impostare il differenziale di temperatura in |arenheit per tutte le modalità di funzionamento", NOM" NicPc OOIPK S' N O",g k S' N. c consultare vScelta del funzionamento dell'unità di contra-llon.52 mantiene la temperatura ambiente a j ∅ p | fj FX pc rispetto al valore predefinito desiderato.b la mantiene la temperatura ambiente a j | p | ∅pc se "bilitazione valore predefinito desiderato.
D-I K Nemperatura minima della modalità L S-k . MIL I] Ic ' -NIO'	x x	Vj p | FJ pch KJ f | p | q ZVf j | p| fK.KK pc iq | U.[ [ och				x x O|| O|| / V| s | J
	Impostare la temperatura ambiente minima fin ]ahrenheit per la quale la modalità L Sk . MIL I] Ic "NIO" avvia un ciclo di ra'red-damento per eliminare l'umidità dall'aria. Se la temperatura am-biente è inferiore all'impostazione del parametro? la modalità L S-k . MIL I] Ic "NIO" avvia un ciclo di riscaldamento. c consultare vScelta del funzionamento dell'unità di controllo.					" bilitare il sensore opzionale combinato di temperatura ambien-te/umidità relativa. Ssso consente al sistema di deumidi'care l'ambiente con il riscaldamento elettrico ausiliario fse è installato e abilitato un riscaldatore elettrico ausiliarioi quando l'umidità della cabina supera l'umidità relativa fRk" selezionata.b Der le applicazioni L ga umidità relativa abilitata. Se il sensore opzionale combinato di temperatura ambiente/umidità rela-tiva è collegato alla scheda di controllo e rileva un aumento dell'umidità il tempo di funzionamento del compressore ver-rà esteso riducendo di ∅ p | ∅ZH | pc il valore di esercizio ri-spetto al valore predefinito per eliminare l'umidità. Se è sta-to installato il riscaldamento elettrico ausiliario esso si attiva e si disattiva per mantenere il valore predefinito mentre il com-pressore resta acceso più a lungo per la deumidificazione.
D-I V L d'erenziale di tempera-tura velocità ventola auto-matica	x x l p | ∅pc l da ∅p | a U p | fda | FX pc a l pc
	Impostare il differenziale incrementale fcon incrementi cumulativi tra la temperatura ambiente e la temperatura del valore prede-finito che sarà aumentare la velocità della ventola fino alla velocità successiva.NOTA . n'isteresi di ∅ p | I | FX pc nel differenziale di velocità della ventola automatica impedisce la varia-zione di velocità in caso di variazione della tempera-tura ambiente. Inoltre i parametri della programma-zione D-3 I e D-I U hanno entrambi un e'letto sul an-zionamento della velocità della ventola automatica.
D-I X I limite di tem-peratura su-periore dell'a-ria di mandata	x x O ||	O ||				NOTA Dotrebbe esserci un periodo di sovrapposizione quando il compressore e il riscalda-mento elettrico ausiliario sono accesi contemporaneamente. Male ciclo continua inch+ l'umidità relativa della cabina non sarà inferiore al valore predefinito per l'umidità. I 'intervallo di regola-zione dell'umidità relativa è Vj t'q [ ] t Rk.b Der le applicazioni c Y a umidità relativa abilitata. Se il senso-re combinato di temperatura ambiente/umidità relativa è col-legato alla scheda di controllo? questa "unzione consente al sistema di deumidi'care con il riscaldamento elettrico fse è installato e abilitato un riscaldatore elettrico ausiliarioi? quan-do l'umidità in cabina supera il valore predefinito per l'umidi-tà. Il riscaldamento elettrico ausiliario si attiva e si disattiva per mantenere il valore predefinito' mentre la valvola di bypass si apre per consentire all'acqua redda del circuito di entrare nella serpentina del distributore d'aria per la deumidi'cazione. Questa operazione continua inch+ l'umidità relativa in ca-bina non sarà inferiore al valore predefinito per l'umidità. Se non è stato installato un riscaldatore elettrico ausiliarioi il tem-po di apertura della valvola di bypass verrà esteso riducendo di ∅ p | ∅ZH | pc il valore di esercizio rispetto al valore prede-finito. Male ciclo continua inch+ l'umidità relativa della cabina non sarà inferiore al valore predefinito per l'umidità. I 'interval-lo di regolazione dell'umidità relativa è Vj t Q [ ] t Rx.
	Impostare la temperatura massima consentita di scarico-aria di mandata.b l'artivazione di questo parametro non ha alcun e'letto a meno che il parametro D-4 [ non sia abilitato e impostato su Sn".b l'uso di questo parametro richiede il posizionamento del sen-sore O' N nel lusso dell'aria di mandata immediatamente a valle dello scarico del ventilatore.b la modalità k S' N si interrompe se la temperatura del sensore supera il valore impostato. l'a modalità k S' N viene ripristinata quando si raggiunge un'isteresi di ∅ p | ∅X pc i o quando l'allimentazione viene riattivata e la temperatura del sensore O' N è inferiore al valore impostato ma rientra ancora nell'isteresi. Se si verifica questo guasto' viene visualizzato il codice S' k .b 'isualizzare la temperatura di scarico toccando contemporaneamente le icone Up e Down (come per la visualizzazione della temperatura esterna).
D-I Z Ritardo stato inattivo	x x Q | secondi V's q ∅ | s fa incrementi di V's
	Impostare il tempo di ritardo prima che il display entri nello stato inattivo. consultare vScelta del funzionamento dell'unità di con-trollow., tillizzare le icone Up o Down per aumentare o diminuire il tempo di ritardo di inattività.

11000

Para-) 'uro	No) ' D8 C-	I) posta4io-	Int' r0allo (' i para)' tri n' pr' (' ,i-nita ( i ,ab-brica
D-UO c alibrazione del sensore di umidità		x x . midità	relativa ambiente	. midità relativa ambiente j Q] t
		calibrare il sensore combinato di temperatura ambiente/umidità relativa per visualizzare il valore corretto dell'umidità ambiente.
			NOTA Questa impostazione è applicabile soltanto alla versione software #Kl F e successive.
D-UI calibrazione del sensore di temperatura di ingresso dell'acqua		x x	c Y z tem-peratura dell'acqua re'rigerata di mandata l g z serpen-tina del con-densatore o temperatura dell'acqua di mare	c Y z temperatura dell'ac-qua re'rigerata di mandata j Q] p] FX och L g z serpentina del con-densatore o temperatura dell'acqua di mare j Q] p] FX pc
		calibrare il sensore di temperatura acqua in uscita f, g h o acqua in ingresso fc Y * per visualizzare il valore corretto della temperatura dell'acqua. Mli incrementi di impostazione sono in p] anche se l'impostazione prevista è in pc.
			NOTA Questa impostazione è applicabile soltanto alla versione software #Kl F e successive.
D-UU calibrazione del sensore O' N		x x Temperatura	aria esterna	Nemperatura aria esterna j Q] p] FX och
		calibrare il sensore di temperatura aria esterna per visualizzare il valore corretto della temperatura aria esterna. Mli incrementi di impostazione sono in p] anche se l'impostazione prevista è in pc.
			NOTA Questa impostazione è applicabile soltanto alla versione software #Kl F e successive.

F/6/5 Uscita dalla modalità di programmazione

Questa sezione fornisce informazioni su come uscire dalla modalità di programmazione.

Per uscire manualmente dal menu di programmazione, toccare e tenere premute contemporaneamente le icone Up e Mode per tre secondi, finché non verrà visualizzata la temperatura ambiente. In alternativa, dopo 60 secondi di inattività, il display esce automaticamente dal menu di programmazione. La versione software dell'unità di controllo (ad esempio v1.0) viene visualizzata sul display per un secondo prima dell'uscita manuale o automatica dalla modalità di programmazione. L'unità di controllo entra in modalità OFF dopo al termine delle operazioni.

F/6/6 Identificazione dei codici di guasto della programmazione

Per proteggere l'unità, alcune condizioni di guasto attivano un blocco che arresta l'unità di controllo. L'unità di controllo non si riavvia finché il guasto non viene riparato. Il tipo di blocco associato al guasto dipende dal tipo di guasto rilevato (consultare la tabella codici di guasto e di stato riportata di seguito) oltre che dal livello di protezione (consultare la tabella livelli di fail-safe riportata di seguito) programmato nel parametro D-V (fare riferimento a "Selezione di un parametro").

Codici di guasto e di stato

Co( ic' D' scri4ion' D8 C-
k D] Muasto del pressostato di alta pressioneaindica una pressione elevata del re'rigerante. Questo guasto non è applicabile in modalità k S' N.	x
I D] Muasto del pressostato di bassa pressioneaindica una pressione bassa del re'rigerante.Questo guasto ha un ritardo di arresto di tre minuti I per il firmware del display #41 e versioni successivel.	x
D I ] Muasto Ilusso della pompa bassa indicauena temperatura elevata dell'acqua nella serpentina di condensazione o un Ilusso basso della pompa.	x
Il/- - Indica un guasto del sensore dell'acqua del circuito.		x
IS/- - Sensore internos indica che il sensore ditemperatura integrato del display è dan-neggiato.	x	x
r/ r] I Indica che il timer di sostituzione del iltro dell'aria ha raggiunto la scadenza.	x	x
S' k Indica un limite elevato della temperatura dell'aria di mandata.	x	x
S I D Indica la modalità Sleep o loc . In queste modalità i pulsanti non lunzionano.	x	x
I O/S S Indica un limite basso dell'acqua di mare.	x	x

Co( ic' D' scri4ion' D8 C-

|O/'' c Muasto di bassa tensione, indica una bas-sa tensione. Questo guasto assicura una protezione aggiuntiva al compressore e ai componenti all'interno del sistema in con-dizioni di bassa tensione fcalo di tensioneleb quando il compressore si avvia p il mon-nitor di bassa tensione controlla la ten-sione di ingresso c'. Se la tensione scende sotto l'impostazione specificata f9V' 9V' h-rimane sotto questi valori per tre minuti 2 il sistema si arresta e viene visualizzato un guasto di bassa tensione c'.b Il guasto persiste inch+ la tensione di in-gresso c' non supera 9V' 99V'. ~ Successivamente f il codice di guasto |O/'' c si cancella automaticamente e inizia il ciclo di ra'reddamento o di ri-scaldamento.

x x

Livelli di fail-safe

1.0l D' scri4ion' Solo D8
J livello di 'ailsafe | a 'ailsafe temporaneo' limitato a cin-que minuti. Il sistema tornerà automaticamente al livello U dopo cinque minuti fso lo nel 'irmware del display #K0e versioni successive, Iornisce un livello di 'ailsafe mini-mo e non è consigliato.b iene rilevato e visualizzato solo il guasto IS/- - .b l'unità di controllo si arresta e non si riavvia inch+ il guasto non viene riparato.b . na volta riparato? l'unità di controllo si riavvia con un ritardo di due minuti.	x
O livello di 'ailsafe O'fso lo per il 'irmware del display #K]e versioni precedenti include le azioni di 'ailsafe del li-vello precedente e rileva tutti gli altri guasti chef tuttavia'non vengono visualizzati.b Il sistema si arresta per due minuti o inch+ il guastonon viene riparato? a seconda di quale dei due eventiabbia una durata maggiore.b Il sistema si riavvia quando il guasto è stato riparato.
I livello di 'ailsafe I'fso lo nel 'irmware del display #K] eversioni precedenti include le azioni di 'ailsafe dei livelliprecedenti e prevede la visualizzazione di tutti gli altri guasti.b Il sistema si arresta per due minuti o inch+ il guastonon viene riparato? a seconda di quale dei due eventiabbia una durata maggiore.b Il sistema si riavvia quando il guasto è stato riparato.
U livello di 'ailsafe Us Include le azioni di 'ailsafe dei livel-li precedenti inoltre il sistema si blocca dopo quattroguasti consecutivi k D P I D] o O]. È anche possibile eli-minare il blocco.b Il sistema si arresta per due minuti o inch+ il guastonon viene riparato? a seconda di quale dei due eventiabbia una durata maggiore.b Der eliminare il blocco inserire la modalità O]. Quin-di? tornare alla modalità O'.

G Struttura di navigazione

Questa sezione illustra la navigazione dei menu dell'unità di controllo capNouch.

10 Risoluzione dei problemi

Nella tabella seguente sono descritte alcune delle circostanze più comuni non risultanti da difetti di fabbricazione o dei materiali.

Problema, Causa possibile, Soluzione raccomandata

Il sistema non si accende.	l'interruttore automatico del climatizzatore è spento.	'ccendere l'interruttore automatico del climatizzatore sul pannello di controllo dell'imbarcazione.
	Il display non è acceso. " ccendere il display.
	la morsettiera è cablata in modo errato.	c controllare lo schema elettrico e correggere se necessario.
	la tensione della linea di ingresso è insufficiente.	b c controllare che la tensione della conte di alimentazione fda banchina/alternatoreh sia corretta.b c controllare che le dimensioni e i collegamenti del cablaggio e dei terminali siano corretti.b 'erilicare con un voltmetro la corrispondenza tra l'alimentazione dell'unità e della conte di alimentazione.
	Muasto di una parte elettrica.	n tecnico deve ispezionare il display? il cavo e la scheda elettronica. ' erilicare la presenza di una luce rossa sulla scheda elettronica.
Il sistema è continua-mente in funzione.	l'unità non è in grado di raggiungere il valore predefinito.	c biudere tutti i'ori terminali e i boccaporti. Regolare il valore predefinito in modo tale che non sia troppo basso per il ra'reddamento o troppo alto per il riscaldamento.
	la temperatura dell'acqua di mare è troppo alta per ra'reddare o troppo bassa per riscaldare.	la temperatura dell'acqua di mare indui-scse direttamente sull'efficienza del clima-tizzatore. Questo climatizzatore è in grado di ra'reddare efficacemente l'imbarca-zione con temperature dell'acqua (lno a 9) p] fu 91 pc e di riscaldarla fase è installata l'opzione a ciclo inversoi in acqua a temperature pari a Kj p] RKKK pc.h.
	Il sensore di temperatura aria interna opzionale non è posizionato correttamente.	b ' erilicare la posizione del display secondo i criteri riportati nella sezione relativa all'installazione del presente manuale.b Se necessario installare un sensore di temperatura aria interna opzionale. Se nel flusso dell'aria è già installato un sensore di temperatura aria interna op-zionale assicurarsi che non sia in contatto con parti calde fad esempio la serpentina del condensatore'.
	la funzione di sbrinamento non è abilitata.	'bilitare lo sbrinamento nei parametri. Se si continua a formare ghiaccio rapidamen-te' riesaminare le possibili cause indicate sopra.
		NOTA Il ghiaccio presente su un ventilconvettore può essere rimosso rapidamente mettendo in funzione l'unità in modalità di riscaldamento.
Il flusso dell'aria è scar-so.	Il flusso dell'aria è bloccato od ostruito.	b Rimuovere eventuali ostruzioni nel flusso dell'aria di ritorno.b Dulire il 'altro dell'aria di ritorno e la griglia.b c controllare che i condotti non siano schiacciati od ostruiti. I condotti devono essere posati il più possibile in linea rettal' piana e in modo ordinato.
	la velocità della ventola è impostata sulla velocità bas-sa manuale.	b Se la ventola è impostata sulla velocità bassa manuale aumentare la velocità o impostare la modalità automatica.b In alternativa aumentare la velocità minima nei parametri del programma.

Problema, Causa possibile, Soluzione raccomandata

	Il ventilconvettore potrebbe essere ghiacciato.	consultare la voce vll ventilconvettore è ghiacciato in questa tabella.
Il ventilconvettore è ghiacciato.	Il livello di umidità è troppo alto.	chiudere boccaporti e porte.
	Il ciclo dell'aria di mandata è di breve durata.	Reindirizzare l'aria di mandata in modo tale che non venga erogata verso il clusso dell'aria di ritorno o nelle sue vicinanze.Sigillare eventuali perdite d'aria dal condotto.
	Il clusso dell'aria è bloccato od ostruito.	consultare la voce vll clusso dell'aria è scarsow in questa tabella.
	la ventola lunziona troppo lentamente.	Impostare la ventola in modalità automatica o aumentare la velocità manuale della ventola. In alternativa a aumentare la velocità minima nei parametri del programma.
	Il sistema è continuamente in lunzione.	chiudere i boccaporti e le porte aumentare il valore prede'inito attivare la funzione di sbrinamento.
la serpentina del condensatore si è ghiacciata con la modalità di riscaldamento inserita.	la temperatura dell'acqua di mare è inferiore a KJ p] fKKK pc h.	rrestare il sistema per prevenire danni al condensatore.ttendere che il ghiaccio sulla serpentina si sciolga.
la ventola non lunziona o lunziona continuamente.	l'unità di controllo digitale è impostata per il ciclo della ventola con il compressore o per il lunzionamento continuo.	Impostare il lunzionamento della ventola sul lunzionamento continuo o sul ciclo della ventola con il compressore.NOTA Se configurato per il riscaldamento elettrico ausiliario la ventola rimane accesa per quattro minuti al termine di un ciclo di riscaldamento anche se la ventola è impostata sul lunzionamento a cicli.
	la scheda elettronica dell'unità è dicertosa. Solitamente il compressore e la pompa sono ancora in lunzione.	contattare l'assistenza per sostituire la scheda.NOTA . n cortocircuito di un relè o del triac può causare il mancato spegnimento o la mancata accensione della ventola. Se la ventola non si spegne maì potrebbe essere stata impostata la modalità continua sul display.
l'unità non riscalda.	l'unità non prevede un ciclo di riscaldamento.	la maggior parte delle unità è dotata di ciclo inverso per generare calore tuttavia alcune unità potrebbero non avere questa lunzione.
	Il display è impostato su solo ralreddamento o riscaldamento elettrico.	Modificare i parametri sul display o premere il pulsante Mode per attivare il riscaldamento o la modalità automatica. Il riscaldamento elettrico ausiliario non lunziona se il display è impostato sul riscaldamento elettrico ausiliario e l'unità non è dotata di riscaldatore elettrico ausiliario aggiuntivo.
	la valvola di inversione è inceppata.	con l'unità impostata sulla modalità di riscaldamento dare dei colpetti leggeri sulla valvola con un martello di gomma.Se il problema non viene risolto rivolgersi a un tecnico dell'assistenza.

Problema | Cause possibili | Soluzione raccomandata

	la temperatura dell'acqua di mare è troppo bassa.	la temperatura dell'acqua mare inluisce direttamente sull'efficienza del climatizzatore. *finch+ l'unità generi calore fse è disponibile l'opzione a ciclo inversor? la temperatura dell'acqua deve essere di KJ p] fK*KK och o superiore.
	Si è verificata una perdita di gas refrigerante.	b controllare il climatizzatore per verificare l'eventuale presenza di perdite di olio refrigerante.b contattare l'assistenza.
	fSolo per i sistemi c Y II. Il circuito dell'acqua refrigerata non è adeguatamente riscaldato? il sistema refrigerante non è nella modalità di lunzionamento corretta? o il riscaldatore elettrico ausiliario è disattivato.	b *ssicurarsi che l'unità refrigerante sia in modalità di riscaldamento.b Se il sistema del distributore d'aria è dotato di sensori di temperatura dell'acqua? verificarne la temperatura sull'unità di controllo digitale.b Se la temperatura dell'acqua non è di almeno 0V p] più calda per la modalità di riscaldamento? la valvola dell'acqua non si apre.b Se il sistema del distributore d'aria è dotato di un riscaldatore elettrico? assicurarsi che sia abilitato il riscaldamento elettrico ausiliario.
l'unità non raftredda.	Il display è impostato su solo riscaldamento.	Modificare i parametri sul display o premere il pulsante Mode per attivare la modalità c ool o "utomatic.
	la temperatura del compressore è troppo alta.	la temperatura dell'acqua di mare inluisce direttamente sull'efficienza del climatizzatore. Questo climatizzatore è in grado di raftreddare efficacemente l'imbarcazione con temperature dell'acqua (no a 9J p] fU P I pc t. l'unità può comunque lunzionare a temperature dell'acqua più elevate? ma non in modo altrettanto efficiente.
	Si è verificata una perdita di gas refrigerante.	b controllare il climatizzatore per verificare l'eventuale presenza di perdite di olio refrigerante.b contattare l'assistenza.
	fSolo per i sistemi c Y II. Il circuito dell'acqua refrigerata non è adeguatamente raftreddato o il sistema refrigerante non è nella modalità di lunzionamento corretta.	b *ssicurarsi che il sistema refrigerante sia in modalità di raftreddamento.b Se il sistema del distributore d'aria è dotato di sensori di temperatura dell'acqua? verificarne la temperatura sull'unità di controllo digitale.b Se la temperatura dell'acqua non è di almeno 0V p] fPKK och più redda per la modalità di raftreddamento? la valvola dell'acqua non si apre.
l'unità passa alla modalità di riscaldamento quando si rova in modalità di riscaldamento.	la funzione di sbrinamento è abilitata per via della possibile formazione di ghiaccio nella serpentina nei periodi di lunzionamento prolungati.	Riprogrammare il ciclo di sbrinamento nelle impostazioni dei parametri.
la pompa non si arresta.	la scheda elettronica è in cortocircuito.	b contattare l'assistenza per verificare se un relè sulla scheda elettronica è in cortocircuito o se la scheda relè della pompa è diettosaf se applicabile.b Sostituire le eventuali schede in cortocircuito.
	Il parametro della pompa sul display è impostato sul lunzionamento continuo della pompa.	Modificare il parametro sul display in modo che la pompa esegua il ciclo con il compressore.
la pompa non lunziona.	Dotrebbe essere presente un guasto dell'alta pressione.	c consultare la voce vHuasto dell'alta pressione in questa tabella.
Il compressore non si arresta.	n relè sulla scheda elettronica è in cortocircuito con circuito interrotto.	c contattare l'assistenza per verificare e sostituire la scheda.

Problema | Cause possibili | Soluzione raccomandata

Il compressore non lunziona.	n relè sulla scheda elettronica è in cortocircuito con circuito aperto.	contattare l'assistenza per verificare e sostituire la scheda.
	È presente un sovraccarico con circuito aperto sul compressore.	contattare l'assistenza per la verifica e la riparazione.Se il sovraccarico sul compressore è interno? attendere alcune ore e'arlo ra'breddare prima di eseguire il test.
È presente un guasto della bassa pressione.	l'unità non è dotata di un interruttore di bassa pressione? ma il ponticello JDI sulla scheda elettronica è stato rimosso? oppure è stato attivato un parametro sul display? se applicabile.	Se l'unità non è dotata di pressosta to di bassa pressione? assicurarsi che il ponticello JDI sulla scheda sia presente su entrambi i pin.Lisattivare il parametro? se applicabile.
	Il pressostato di bassa pressione è aperto a causa della bassa temperatura dell'acqua di mare e/o delle basse temperature dell'aria di ritorno.	Drovare a riavviare il climatizzatore. 'I pressostato di bassa pressione opzionale è associato un ritardo di dieci minuti per lo spegnimento che potrebbe essere attivo.
	Il pressostato di bassa pressione è aperto a causa di una perdita di refrigerante.	controllare il climatizzatore per verificare l'eventuale presenza di perdite di olio refrigerante.ontattare l'assistenza.
	Il pressostato di bassa pressione è dietroso oppure un'ilo si è allentato.	contattare un concessionario di manutenzione per testare il pressostato di bassa pressione e verificare che i'ali siano collegati correttamente e insediati nel connettore arancione sulla scheda elettronica.ssicurarsi che il connettore arancione non sia installato al contrario sulla scheda elettronica.
È presente un guasto dell'alta pressione.	Il lusso dell'acqua di mare è ostruito. I a serpentina del condensatore potrebbe essere troppo calda e non è possibile toccarla.	Lovrebbe essere presente l'orte lusso d'acqua dal troppopieno. 'ssicurarsi che la valvola a mare sia aperta e che l'acqua luisca verso la pompa.Culire il 'altro dell'acqua di mare.ontrollare che l'entrata passascato della presa a mare di prelievo non sia ostruita.ontrollare che vi sia un lusso d'acqua continuo e costante dallo scarico uoribordo.
	Il pressostato di alta pressione è aperto fin modalità riscaldamento a causa del lusso d'aria insufficiente.	Rimuovere eventuali ostruzioni nel lusso dell'aria di ritorno.Culire il 'altro dell'aria e la griglia.controllare che i condotti non siano schiacciati od ostruiti. I condotti devono essere posati il più possibile in linea retta? piana e in modo ordinato.Se il problema persistef riprogrammare il limite di bassa velocità della ventola al valore massimo.Impostare il limite basso della ventola su ZV e invertire le velocità della ventola in modalità di riscaldamento? modificando la velocità invertita della ventola in modalità k eat nelle impostazioni generali? oppure impostare manualmente la velocità della ventola su alta.
	Il pressostato di alta pressione è aperto fin modalità riscaldamento a causa della temperatura elevata dell'acqua di mare.	sistema potrebbe eseguire un ciclo ad alta pressione se la temperatura dell'acqua di mare è superiore a VV p] Fcl PZ[ pc].

Problema | Cause possibili | Soluzione raccomandata

	Il pressostato alta pressione è difettoso oppure un filo si è allentato.	b c ontattare un concessionario di manutenzione per testare il pressostato di alta pressione e verificare che i lili siano collegati correttamente e insediati nel connettore arancione sulla scheda elettronica.b * ssicurarsi che il connettore arancione non sia installato al contrario sulla scheda elettronica.
	Dorrebbe essere presente una bolla d'aria nella pompa dell'acqua di mare.	b 'erificare che le tubazioni dell'acqua di mare siano installate secondo le linee guida riportate nel manuale di installazione fornito con il climatizzatore.b Rimuovere il dessibile dallo scarico della pompa per eliminare l'aria dalla tubazione.
	la pompa dell'acqua di mare non è in funzione.	b L ovrebbe essere presente un torte lusso d'acqua dal troppopieno.b * ssicurarsi che la pompa non sia danneggiata a causa del funzionamento a secco.b c controllare se la pompa riceve tensione.b c controllare l'interruttore automatico della pompa o la scheda relè se applicabile.
È presente un guasto di bassa tensione c".	la tensione di alimentazione è troppo bassa.	. tilizzare un multimetro per verificare che l'unità riceva alimentazione elettrica costante e stabile.
	la tensione non è calibrata adeguatamente? se applicabile.	b. tilizzare un multimetro per verificare che il valore di tensione sull'unità corrisponda al valore di calibrazione della tensione nei parametri.b Se necessario? regolare la calibrazione della tensione.
Il climatizzatore non risponde alle modifiche immesse sul display.	Il display ha rilevato un'interruzione dell'alimentazione? una cluttuazione della frequenza di tensione? un'interferenza elettromagnetica da altre apparecchiature? o un problema simile relativo all'alimentazione.	Sseguire il ripristino alle impostazioni di fabbrica del display?O. Interrompere l'alimentazione elettrica.I. Scollegare il cavo dal display.U. "ccendere l'alimentazione" attendere I secondi e interrompere l'alimentazione.K. Ricollegare il cavo al display.V. "trivare l'alimentazione.
	la scheda elettronica riconosce i display collegati in precedenza.
	le spine del cavo del display non lanno contatto fad esempio? le spine sono scollegate? sporchef piegate o con pin rottii. Se non è in grado di comunicare con l'unità? il display indica '999' oppure '-' - -.	b c on l'alimentazione disinserita sull'interruttore automatico? rimuovere il connettore e ispezionarlo.b Dulire la presa e il cavo con un detergente per contatti elettrici.b Inserire il cavo nella presa e poi rimuoverlo. Se danneggiato? sostituire il connettore o il cavo del display.
	I pulsanti del display non funzionano.	Il display è bloccato. Sbloccare il display.
	Il display e la scheda elettronica non sono compatibili.	b 'erificare la compatibilità tra la scheda elettronica e il display. * lcune schede meno recenti non funzionano con i display più nuovi e alcune schede più nuove non funzionano con i display meno recenti.b Se dopo il riavvio? la scheda elettronica e l'unità del display continuano a funzionare in modo strano? sostituire il cavo del display.

Problema | Cause possibili | Soluzione raccomandata

Il display non indica la temperatura ambiente corretta.	Sul display è visualizzato un codice relativo a un sen- sore dell'aria guastof solita- mente perch+ si è verifica- to un guasto dela sensore di temperatura integrato nel display 2 del sensore di tem- peratura interna opzionale o del cavo del display.	Sostituire il sensore di temperatura aria interna opzionale.Se si utilizza il sensore di temperatu- ra integrato nel display 2 sostituire il dis- splay o aggiungere un sensore di tem- peratura aria interna opzionale.Installare un cavo del display differen- te.erificare che non vi siano danni al jac /alla presa nella testata del display o sulla scheda elettronica.
	la temperatura visualizzata è troppo alta.	Se la temperatura visualizzata non è maggiore di oltre Vj p] fɔ] pc rispet- to alla temperatura e'ettiva' e'ettuare la regolazione con il parametro di cali- brazione K.Se la temperatura visualizzata è mag- giore di oltre Vj p] fɔ] pc rispetto alla temperatura e'ettiva' regolare il ponticello JDV sulla scheda elettronica dell'unità.are riferimento alla nota relativa al sen- sore di temperatura aria interna opzio- nale.
	la temperatura visualizzata è troppo bassa.	Se la temperatura visualizzata non è maggiore di oltre Vj p] fɔ] pc rispet- to alla temperatura e'ettiva' e'ettuare la regolazione con il parametro di cali- brazione K.Se la temperatura visualizzata è mag- giore di oltre Vj p] fɔ] pc rispetto alla temperatura e'ettiva' regolare il ponticello JDV sulla scheda elettronica dell’unità.are riferimento alla nota relativa al sen- sore di temperatura aria interna opzio- nale.
	la temperatura si regola troppo rapidamente o i va- lori visualizzati continuano a non essere corretti.	Riposizionare il display o il sensore di tem- peratura aria interna opzionale. l'aria di mandata non deve essere erogata sopra o vicino a un sensore. Dosizionare i senso- ri di temperatura aria interna opzionali nel flusso dell'aria di ritornof in modo tale che non siano in contatto con nessuna parte dell'unità.NOTA' ota relativa al sen- sore di temperatura aria in- terna opzionales se nell'unità si utilizza un sensore di tem- peratura aria interna opzio- nale dovrà trattarsi di un sen- sore RJ00 a K pin UJJJ / o di un sensore RJ01 a X pin OJJJ/.Se si installa il sensore a X pin il ponticello JDV deve es- sere rimosso dalla scheda. Se nessuno dei sensori è in- stallato sulla scheda elettronica il display legge i valori dal sensore integrato se ap- plicabile.
È presente un guasto di llusso basso della pompa.	la serpentina del condensa- tore è troppo calda.	erificare che l'unità riceva un llusso d'ac- qua adeguato e che il condensatore non sia sporco e ostruito.
	Il termistore è danneggiato. b	Scollegare il sensore dell'acquaf se in- stallato.Se disponibile installare un altro termi- store.

Problema | Cause possibili | Soluzione raccomandata

	Cresenza di un jac /una presa danneggiati sulla scheda elettronica.	c ontrollare visivamente che i pin all'interno della presa non siano piegati o corrosi.Se necessario 7 riparare o sostituire la scheda elettronica.
'iene visualizzato un promemoria 3iltro.	È stata raggiunta la scadenza impostata per il timer di pulizia o sostituzione del 3iltro.	Dulire o sostituire il 3iltro ed eseguire il reset delle ore 3iltro.

Per attivare la garanzia e predisporre eventuali interventi di riparazione è necessario inviare la seguente documentazione insieme al prodotto:

una copia della ricevuta con la data di acquisto;

il motivo della richiesta o la descrizione del guasto.

Tenere presente che le riparazioni eseguite in autonomia o da personale non professionista possono avere conseguenze sulla sicurezza e invalidare la garanzia.

11 Smaltimento

Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio. Consultare il centro locale di riciclaggio o il rivenditore specializzato per informazioni su come smaltire il prodotto secondo le norme sullo smaltimento applicabili.

12 Garanzia

Vedere le sezioni sotto per informazioni sulla garanzia e l'assistenza in garanzia negli Stati Uniti, in Canada e in tutte le altre regioni.

Australia e Nuova Zelanda

La garanzia limitata è disponibile all'indirizzo dometic.com/en-us/terms-and-conditions-consumer/warranty. In caso di domande o per richiedere una copia gratuita della garanzia limitata, contattare

I nostri prodotti sono corredati di garanzie che non possono essere escluse ai sensi della legge dei consumatori australiana. Avete diritto alla sostituzione o al rimborso per un guasto grave e al risarcimento per qualsiasi altra perdita o danno ragionevolmente prevedibili. Avete anche diritto alla riparazione o alla sostituzione della merce se non è di qualità accettabile e se il guasto non costituisce un guasto grave.

Questa politica di garanzia è soggetta alle condizioni e alle garanzie obbligatorie previste dal Consumer Guarantees Act 1993.

Assistenza locale

Per l'assistenza locale visitare l'indirizzo dometic.com/dealer

Stati Uniti e Canada

Per informazioni sulla garanzia, visitare l'indirizzo DOMETIC.COM/WARRANTY.

Tutte le altre regioni

Vale il termine di garanzia previsto dalla legge. Se il prodotto è difettoso, contattare la filiale del produttore nel proprio paese (vedere dometic.com/dealer) o il rivenditore di riferimento.

Paesi Bassi

Documenti allegati

Spiegazione dei simboli

Uso previsto

Informazioni generali

E/5 Installazione

2/2 ! J 0' nli1 tali) atlari
