MANUALE UTENTE Prym Nuna

Indice Informazioni sul prodotto 97 Registrazione del prodotto Garanzia Contatto Requisiti di utilizzo da parte del bambino 98 Uso con la base 100 Elenco parti 101 Avvertenze 102 Uso del prodotto 107 Pulizia e manutenzione 117 IMPORTANTE! CONSERVARE LE ISTRUZIONI PER FUTURE CONSULTAZIONI: LEGGERE ATTENTAMENTE9897 Istruzioni PRYM Istruzioni PRYM

Contatto Per la sostituzione di parti, manutenzione o domande sulla garanzia, contattare il dipartimento di assistenza al cliente. [e-mail] www.nunababy.com Requisiti di utilizzo da parte del bambino Questo prodotto è adatto per l'uso con bambini con i seguenti requisiti: Modalità contraria al senso di marcia: Altezza del bambino 40 cm-105 cm/Peso del bambino ≤18 kg Modalità in senso di marcia: Altezza del bambino 76 cm-105 cm/Peso del bambino ≤18 kg NON è consentito utilizzarlo nel senso di marcia prima dei 15 mesi di età. Informazioni sul prodotto Numero modello: _________________________________________________________________________________________________________ Prodotto in (data):________________________________________________________________________________________________________ Registrazione del prodotto Inserire le precedenti informazioni. Numero modello e Prodotto in (data) si trovano sul fondo del PRYM. Per registrare il prodotto, visitare il sito: www.nunababy.com Fare clic sul link “Registra dispositivo” nella homepage. Garanzia Abbiamo progettato appositamente i nostri prodotti di alta qualità in modo che crescano con il bambino e con la famiglia. Poiché crediamo nel nostro prodotto, i meccanismi sono coperti da una garanzia personalizzata per prodotto che comincia dal giorno dell'acquisto. Al momento di contattarci, sono necessari la prova d'acquisto, il numero di modello e la data di produzione. Per informazioni sulla garanzia, visitare il sito: www.nunababy.com Fare clic sul link “Garanzia” nella homepage.10099 Istruzioni PRYM Istruzioni PRYM

Uso con la base 1 In conformità alla Normativa UN N. 129, il sistema di ritenuta per bambini migliorato con base è un sistema universale ISOFIX ISO/R2 e deve essere montato con attacchi ISOFIX. 2 È un sistema di ritenuta per bambini migliorato “i-Size”. È omologato alla Normativa UN N. 129, per l’uso a bordo dei veicoli compatibili i-Size nelle posizioni di seduta indicate dal produttore nel manuale dell’utente del veicolo. 3 In caso di dubbi, consultare il produttore o il rivenditore del sistema di ritenuta per bambini migliorato. Normativa UN N. 129/03 i-Size universale ISOFIX Modalità contraria al senso di marcia 40 cm-105 cm/ ≤18 kg Modalità in senso di marcia 76 cm-105 cm/ ≤18 kg030529 Installazione Età del bambino 0-15M >15 M Modalità di installazione Blocco Smart Ride™ Modalità contraria al senso di marcia Modalità contraria al senso di marcia/ in senso di marcia

Modalità di installazione Installazione Posizione reclinataModalità “Bambino” 1-7 1-7 Altezza bambino 40cm- 105 cm/ Peso bambino ≤ 18kg Altezza bambino 76cm- 105 cm/ Peso bambino ≤ 18 kg Età ≥ 15 mesi Modalità “Primi passi”102101 Istruzioni PRYM Istruzioni PRYM

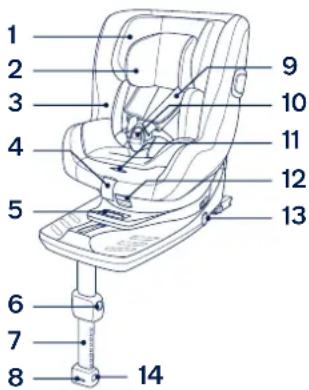

Elenco parti 1 Poggiatesta 2 Inserto per neonati 3 Imbottitura 4 Regolatore 5 Pulsante di regolazione dell'inclinazione 6 Pulsante di regolazione supporto A 7 Supporto 8 Indicatore supporto 9 Coperture cintura per le spalle 10 Fibbia 11 Pulsante di regolazione della cintura 12 Pulsante di rotazione 13 Pulsante di regolazione ISOFIX 14 Pulsante di regolazione supporto B 15 Protezione da impatto laterale 16 Leva di regolazione poggiatesta 17 Barra antirimbalzo 18 Blocco Smart Ride™ 19 Pulsante di sgancio ISOFIX 20 Attacco ISOFIX 21 Guide ISOFIX

AVVERTENZA La gamba di supporto deve essere a contatto con il pianale del veicolo e le bretelle che trattengono il bambino devono essere adattate al suo corpo. Le cinghie non devono essere attorcigliate. Dopo aver messo il bambino nel sistema di ritenuta per bambini, utilizzare correttamente la cintura. È estremamente importante che la cinghia addominale sia indossata in basso in modo da sostenere il bacino. I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente. Fissare il sistema di ritenuta per bambini migliorato, anche per brevi viaggi, ovvero quando si verificano la maggior parte degli incidenti. Considerare il pericolo di apportare modifiche o aggiunte al dispositivo senza l'approvazione dell'autorità competente e il pericolo di non seguire attentamente le istruzioni di installazione fornite dal produttore del sistema di ritenuta del bambino migliorato.104103 Istruzioni PRYM Istruzioni PRYM

Non lasciare i bambini incustoditi nel sistema di ritenuta per bambini migliorato. Rivolgersi al rivenditore per problemi relativi a manutenzione, riparazione e sostituzione dei pezzi. Fare in modo che gli oggetti rigidi e le parti in plastica del sistema di ritenuta per bambini migliorato siano posizionati e installati in modo che non rischino di rimanere incastrati in un sedile spostabile o nella portiera del veicolo. Controllare frequentemente la presenza di sporcizia nelle guide ISOFIX e pulirle se necessario. L’affidabilità può essere ridotta dalla penetrazione di sporcizia, polvere, residui di cibo, ecc. Tenere il sistema di ritenuta per bambini migliorato lontano dalla luce del sole per evitare di causare ustioni alla pelle del bambino. Toccare sempre il sistema di ritenuta per bambini migliorato prima di far sedere il bambino. Prima di acquistare questo sistema di ritenuta per bambini migliorato, assicurarsi che possa essere installato correttamente nel veicolo. Rimuovere questo sistema di ritenuta per bambini migliorato dal sedile del veicolo se non è in uso per un periodo di tempo prolungato. Per utilizzare il sistema di ritenuta per bambini migliorato con agganci ISOFIX in conformità alla Normativa UN N. 129, il bambino deve soddisfare i seguenti requisiti. Modalità contraria al senso di marcia: Altezza del bambino 40 cm-105 cm/Peso del bambino ≤ 18 kg; Modalità in senso di marcia: Altezza del bambino 76 cm-105 cm/Peso del bambino ≤ 18 kg; Il sistema di ritenuta del bambino migliorato deve essere sostituito se è stato sottoposto a violenti sollecitazioni in caso di incidente. Un incidente può causare danni impossibili da notare. Il sistema di ritenuta per bambini migliorato non deve essere utilizzato senza il rivestimento imbottito. Il rivestimento imbottito deve essere sostituito con altri consigliati dal produttore, in quanto costituiscono parte integrante delle prestazioni del sistema di ritenuta. Le istruzioni devono essere conservate sempre sul sistema di ritenuta per bambini migliorato o nel manuale del veicolo in caso di sistemi di ritenuta integrati. L'utente deve inoltre fare riferimento al manuale del costruttore del veicolo.106105 Istruzioni PRYM Istruzioni PRYM

I componenti del sistema di ritenuta per bambini migliorato non devono essere mai lubrificati.

IMPORTANTE: NON UTILIZZARLO NEL

SENSO DI MARCIA PRIMA CHE IL BAMBINO SUPERI I 15 MESI DI ETÀ (fare riferimento alle istruzioni). NESSUN sistema di ritenuta per bambini migliorato è in grado di garantire una protezione completa da lesioni in caso di incidenti. Tuttavia, l'uso corretto del sistema di ritenuta per bambini migliorato riduce il rischio di lesioni gravi o mortali per il bambino. NON utilizzare questo sistema di ritenuta per bambini migliorato se presenta danni o parti mancanti. NON vestire il bambino con indumenti troppo grandi, in quanto si potrebbe impedire al bambino di essere correttamente e saldamente allacciato con le cinture per le spalle e la cintura spartigambe. NON lasciare questo sistema di ritenuta per bambini migliorato o altri elementi non allacciati all'interno del veicolo in quanto possono essere sbalzati, con conseguenti lesioni per i passeggeri in una curva brusca, un arresto improvviso o un urto. NON usare sistemi di ritenuta per bambini migliorati in modalità contraria al senso di marcia nei sedili in cui è installato un airbag anteriore attivo. Potrebbero verificarsi lesioni gravi o il decesso. NON utilizzare cuscini interni diversi da quelli consigliati per questo sistema di ritenuta per bambini migliorato. NON utilizzare un sistema di ritenuta per bambini migliorato di seconda mano o del quale non si conoscono i precedenti perché potrebbe avere danni strutturali che mettono in pericolo la sicurezza del bambino. NON utilizzare corde o simili per fissare il sistema di ritenuta per bambini migliorato nel veicolo o bloccare il bambino nel sistema di ritenuta migliorato. Il sistema di ritenuta per bambini potrebbe non essere adatto a tutti i veicoli approvati se utilizzato in una di queste posizioni.108107 Istruzioni PRYM Istruzioni PRYM

Uso del prodotto NON installare questo sistema di ritenuta per bambini migliorato su sedili dei veicoli rivolti lateralmente o verso la parte posteriore rispetto al senso di marcia del veicolo. (1)-1 NON usare sistemi di ritenuta per bambini migliorati in modalità contraria al senso di marcia nei sedili in cui è installato un airbag anteriore attivo. Potrebbero verificarsi lesioni gravi o il decesso. (1)-2 Per ulteriori informazioni, fare riferimento al manuale del veicolo. Si raccomanda di installare questo sistema di ritenuta per bambini migliorato sul sedile posteriore del veicolo. (1)-3 Questo sistema di ritenuta per bambini migliorato è adatto per sedili dei veicoli con punti di ancoraggio i-Size ISOFIX. (2) NON installare questo sistema di ritenuta per bambini migliorato su sedili dei veicoli che si sono rivelati instabili durante l’installazione. Installazione 1 Dopo aver posizionato la base sul sedile del veicolo, tirare il supporto verso il basso per aprirlo sul pianale. (3) 2 Montare le guide ISOFIX con i punti di ancoraggio ISOFIX. (4) Le guide ISOFIX possono proteggere la superficie del sedile del veicolo dalla torsione. Guideranno inoltre gli attacchi ISOFIX. 3 Premere il pulsante di regolazione ISOFIX su entrambi i lati della base, quindi estrarre gli attacchi ISOFIX. (5) Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente fissati ai relativi punti di ancoraggio ISOFIX. Si devono avvertire due clic e il colore degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde. (6)-1 Dopo aver installato correttamente gli attacchi ISOFIX, premere di nuovo i pulsanti di regolazione ISOFIX mentre si spinge il sedile indietro finché non viene a contatto con il retro del sedile del veicolo. (6) Assicurarsi che il sistema di ritenuta per bambini migliorato sia installato saldamente tirando entrambi gli attacchi ISOFIX. 4 L'attacco ISOFIX può essere regolato in 9 posizioni. Premere i pulsanti di regolazione ISOFIX e spingere di nuovo la base contro il sedile del veicolo finché non è stretta. 5 Dopo aver posizionato il sistema di ritenuta per bambini migliorato sul sedile del veicolo, aprire il supporto sul pianale. (7) L'indicatore del supporto è verde quando è installato correttamente; se è rosso significa che è installato in modo non corretto. (7)-3110109 Istruzioni PRYM Istruzioni PRYM

Il supporto presenta 24 posizioni. Se l'indicatore del supporto è rosso significa che il supporto è in una posizione non corretta. Assicurarsi che il supporto sia fissato premendo la parte anteriore del sistema di ritenuta per bambini migliorato. Per accorciare il supporto, premere il pulsante di rilascio del supporto, quindi tirare il supporto verso l'alto. 6 Il sistema di ritenuta per bambini migliorato completamente montato viene mostrato in (8). Assicurarsi che la base sia installata saldamente tirando entrambi gli attacchi ISOFIX. Gli attacchi ISOFIX devono essere fissati e bloccati sui punti di ancoraggio ISOFIX. (8)-1 Il supporto deve essere installato correttamente con l'indicatore verde. (8)-2 7 Per rimuovere dal veicolo, premere il pulsante di regolazione dell'attacco ISO Connector™ (9)-1 e tirare di nuovo la base dal sedile. (9)-2 8 Quindi, mentre si preme il pulsante di sgancio ISOFIX e il bloccaggio secondario sugli attacchi ISOFIX, rimuovere dal veicolo. (10) 9 Premere il pulsante di sgancio ISOFIX per riporre l'attacco ISOFIX. (11) Uso della protezione da impatto laterale Assicurarsi che la protezione da impatto laterale sia bloccata in posizione di apertura per la massima sicurezza in caso di impatto laterale. 1 Le protezioni da impatto laterali si attivano automaticamente quando la fibbia della cintura viene riportata in posizione e la cintura viene stretta, entrambi i lati vengono aperti automaticamente. (12) IMPORTANTE: Aprire la protezione da impatto laterale NON significa che il bambino sia già abbastanza stretto. 2 La protezione da impatto laterale di fronte alla porta del veicolo può essere chiusa per consentire più spazio di seduta, se necessario. Il lato più vicino all'esterno del veicolo deve essere sempre in posizione di apertura. (13) 3 La protezione da impatto laterale può essere aperta manualmente, come mostrato in (14). Regolazione della reclinazione Premere il pulsante di regolazione della reclinazione (15), per regolare il sistema di ritenuta per bambini migliorato nella posizione corretta. Gli angoli di reclinazione sono mostrati in (16). Ricontrollare la posizione del supporto dopo la reclinazione. Sono disponibili 7 angoli di reclinazione in modalità bambino e 7 posizioni in modalità “Primi passi”.112111 Istruzioni PRYM Istruzioni PRYM

Regolazione dell'altezza del poggiatesta e delle cinture per le spalle Controllare che le bretelle siano all'altezza appropriata. Tirare la leva di regolazione del poggiatesta (17), quindi tirare verso l'alto o spingere verso il basso il poggiatesta, finché non scatta in una delle 8 posizioni. Le posizioni del poggiatesta sono mostrate in (18). Se utilizzate in modalità contraria al senso di marcia, la cintura per le spalle deve essere all’altezza o appena sotto la parte superiore delle spalle del bambino. (19)(20) Se utilizzate in modalità in senso di marcia, la cintura per le spalle deve essere all’altezza della parte superiore delle spalle del bambino. (21) Modalità “Neonato” (modalità contraria al senso di marcia) Modalità contraria al senso di marcia Altezza del bambino 40 cm-105 cm/ Peso del bambino ≤18 kg Posizione reclinata Posizione 1-7 1 Far scorrere il blocco Smart Ride™ a destra quando il sistema di ritenuta per bambini migliorato viene utilizzato in modalità contraria al senso di marcia. (22) 2 Premere il pulsante di rotazione per ruotare il seggiolino in posizione contraria al senso di marcia. (23)(24) Reclinare lo schienale in modo che si trovi nelle posizioni da 3 a 7 per agevolare la rotazione. Gli attacchi ISOFIX devono essere fissati e bloccati sui punti di ancoraggio ISOFIX. (24)-1 Il supporto deve essere installato correttamente con l'indicatore verde. (24)-2 Bloccaggio del bambino Una volta sistemato il bambino nel seggiolino, verificare che le bretelle siano all'altezza adeguata. 1 Premere il pulsante di rotazione per ruotare al fine di sistemare/togliere lateralmente il bambino in modo più semplice. (25)(26) 2 Premere il pulsante di regolazione della cintura, mentre si estraggono le cinture per le spalla fino alla lunghezza desiderata (tirare da sotto le imbottiture per le spalle fissi per allungare). (27) 3 Sganciare la fibbia delle bretelle premendo il pulsante rosso. (28) 4 Fissare le fibbie su entrambi i lati del sedile, per agevolare il posizionamento del bambino in modalità contraria al senso di marcia. (29) 5 Assicurarsi che la fascia per neonati disponga del fermo inserito prima di utilizzarlo. (30)114113 Istruzioni PRYM Istruzioni PRYM

Modalità “Primi passi” (modalità in senso di marcia) Modalità in senso di marcia Altezza del bambino 76 cm-105 cm/Peso del bambino ≤ 18 kg Posizione reclinata Posizione 1-7 NON è consentito utilizzarlo nel senso di marcia prima dei 15 mesi di età. 1 Far scorrere il blocco Smart Ride™ a sinistra quando il sistema di ritenuta per bambini migliorato viene utilizzato in modalità in senso di marcia. (33) 2 Premere il pulsante di rotazione per ruotare il seggiolino in senso di marcia. (34)(35) Gli attacchi ISOFIX devono essere fissati e bloccati sui punti di ancoraggio ISOFIX. (35)-1 Il supporto deve essere installato correttamente con l'indicatore verde. (35)-2 Bloccaggio del bambino Una volta sistemato il bambino nel seggiolino, verificare che le bretelle siano all'altezza adeguata. 1 Premere il pulsante di rotazione per ruotare al fine di sistemare/togliere lateralmente il bambino in modo più semplice. (36) Il cuscino può essere utilizzato separatamente, senza collegarlo all'inserto, per sostenere comodamente la schiena del neonato.Si consiglia di utilizzare l'inserto completo finché il bambino non raggiunge i 60 cm o non diventa troppo grande per l'inserto. La fascia per neonati aumenta la protezione dagli impatti laterali.Staccare i ganci dal poggiatesta per rimuoverlo dall'inserto.Rimuovere il poggiatesta dell'inserto per neonati quando la testa del bambino vi non poggia più comodamente.Rimuovere il corpo della fascia per neonati quando le spalle del bambino non sono più comode.Rimuovere il cuscino della fascia per neonati staccando i ganci per lasciare più spazio quando il bambino non è comodo. 6 Mettere il bambino nel sistema di ritenuta per bambini migliorato e agganciare la fibbia. Fare riferimento a (31). 7 Stringere le bretelle, tirando il regolatore. (32) Assicurarsi che lo spazio tra il bambino e le bretelle sia di circa lo spessore di una mano.116115 Istruzioni PRYM Istruzioni PRYM

2 Premere il pulsante di regolazione della cintura, mentre si estraggono le cinture per le spalla fino alla lunghezza desiderata (tirare da sotto le imbottiture per le spalle fissi per allungare). (37) 3 Sganciare la fibbia delle bretelle premendo il pulsante rosso. (38) 4 Fissare le fibbie su entrambi i lati del sedile, per agevolare il posizionamento del bambino in modalità in senso di marcia. (39) 5 Non utilizzare l'inserto per neonati quando si installa il sistema di ritenuta per bambini migliorato in modalità in senso di marcia. 6 Mettere il bambino nel sistema di ritenuta per bambini migliorato e infilare le braccia nelle cinture. Agganciare la fibbia. Fare riferimento a (31). 7 Stringere le bretelle, tirando il regolatore. (40) Assicurarsi che lo spazio tra il bambino e le bretelle sia di circa lo spessore di una mano. Rimozione del rivestimento imbottito 1 Aprire la fibbia (41)e rimuovere l'inserto per neonati. 2 Sganciare il gancio e la chiusura in velcro per rimuovere la copertura della cintura per le spalle. (42) 3 Aprire i ganci. (43) 4 Aprire i ganci dell'imbottitura principale dietro le cinture per le spalle. (44) 5 Spostare le bretelle dietro l’aletta sotto il poggiatesta. (45) 6 Sganciare l'elastico sulla parte superiore del poggiatesta e rimuovere il rivestimento imbottito. (46)(47) 7 Aprire il gancio sull’imbottitura principale e sul regolatore, (48)-1 quindi rimuovere il rivestimento imbottito. (48)-2 Per montare il rivestimento imbottito, eseguire i passaggi di cui sopra al contrario. Conservare il manuale di istruzioni nella tasca laterale situata sul fondo del sistema di ritenuta per bambini migliorato. (49)118117 Istruzioni PRYM Istruzioni PRYM

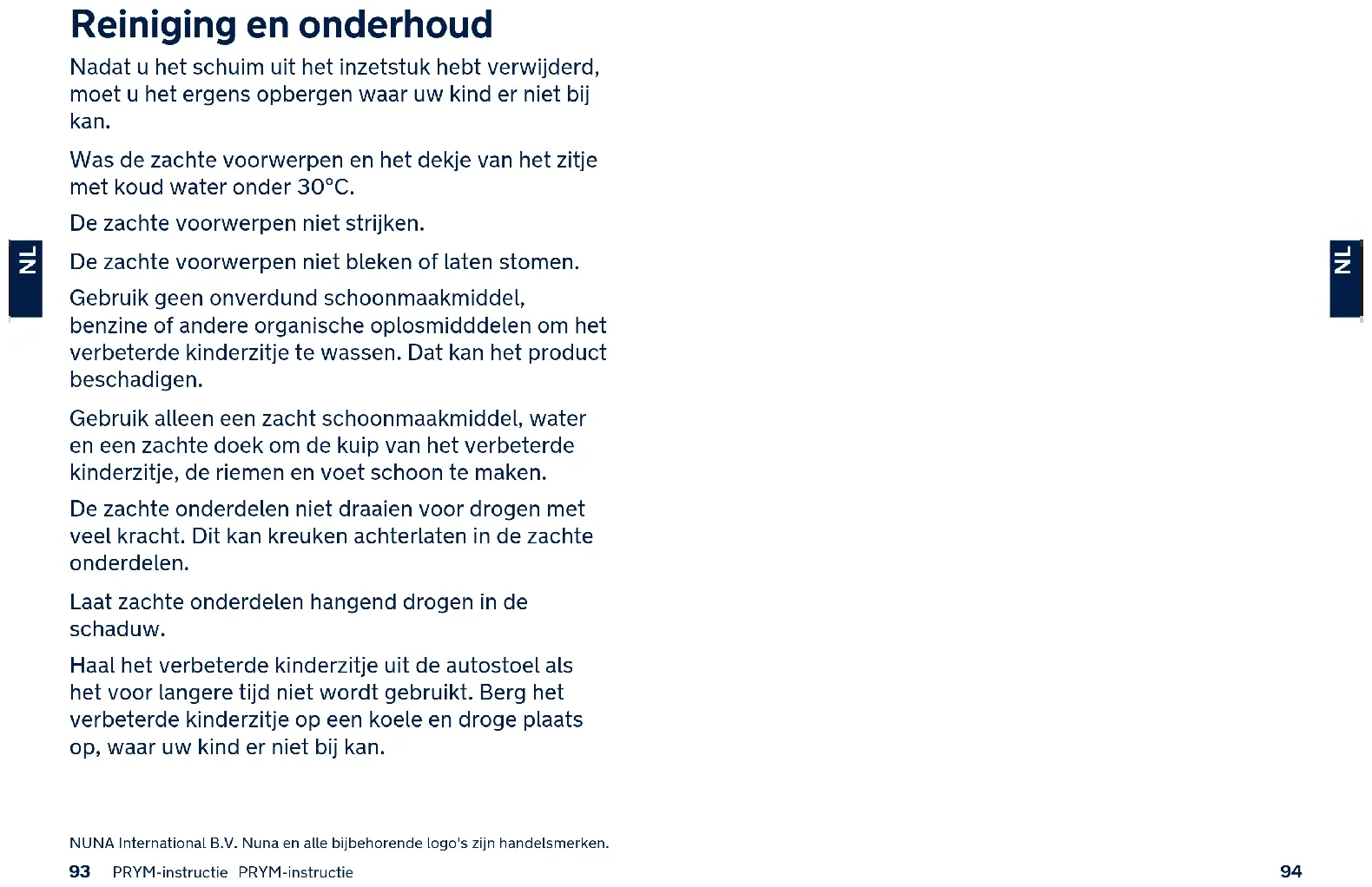

Pulizia e manutenzione Dopo aver rimosso il fermo dall'inserto, conservarlo lontano dalla portata dei bambini. Lavare l'imbottitura e la fodera con acqua fredda sotto i 30°C. Non stirare il rivestimento imbottito. Non candeggiare e non lavare a secco il rivestimento imbottito. Non usare un detergente non diluito, benzina o altri solventi organici per lavare il sistema di ritenuta per bambini migliorato. Potrebbe danneggiare il prodotto. Utilizzare solo un detergente neutro, acqua e un panno morbido per pulire la scocca e le bretelle del sistema di ritenuta per bambini migliorato. Non attorcigliare il rivestimento imbottito per asciugare con grande forza. Si potrebbero lasciare grinze sul rivestimento imbottito. Appendere il rivestimento imbottito all'ombra per asciugare. Rimuovere il sistema di ritenuta per bambini migliorato dal sedile del veicolo se non viene usato per un lungo periodo di tempo. Sistemare il sistema di ritenuta per bambini migliorato in un luogo fresco e asciutto e inaccessibile al bambino. NUNA International B.V. Nuna e tutti i logo associati sono marchi di fabbrica.120119 Instrucciones del PRYM Instrucciones del PRYM
